海绵城市道路系统工程施工及质量验收规范DB11／T 1728-2020.pdf

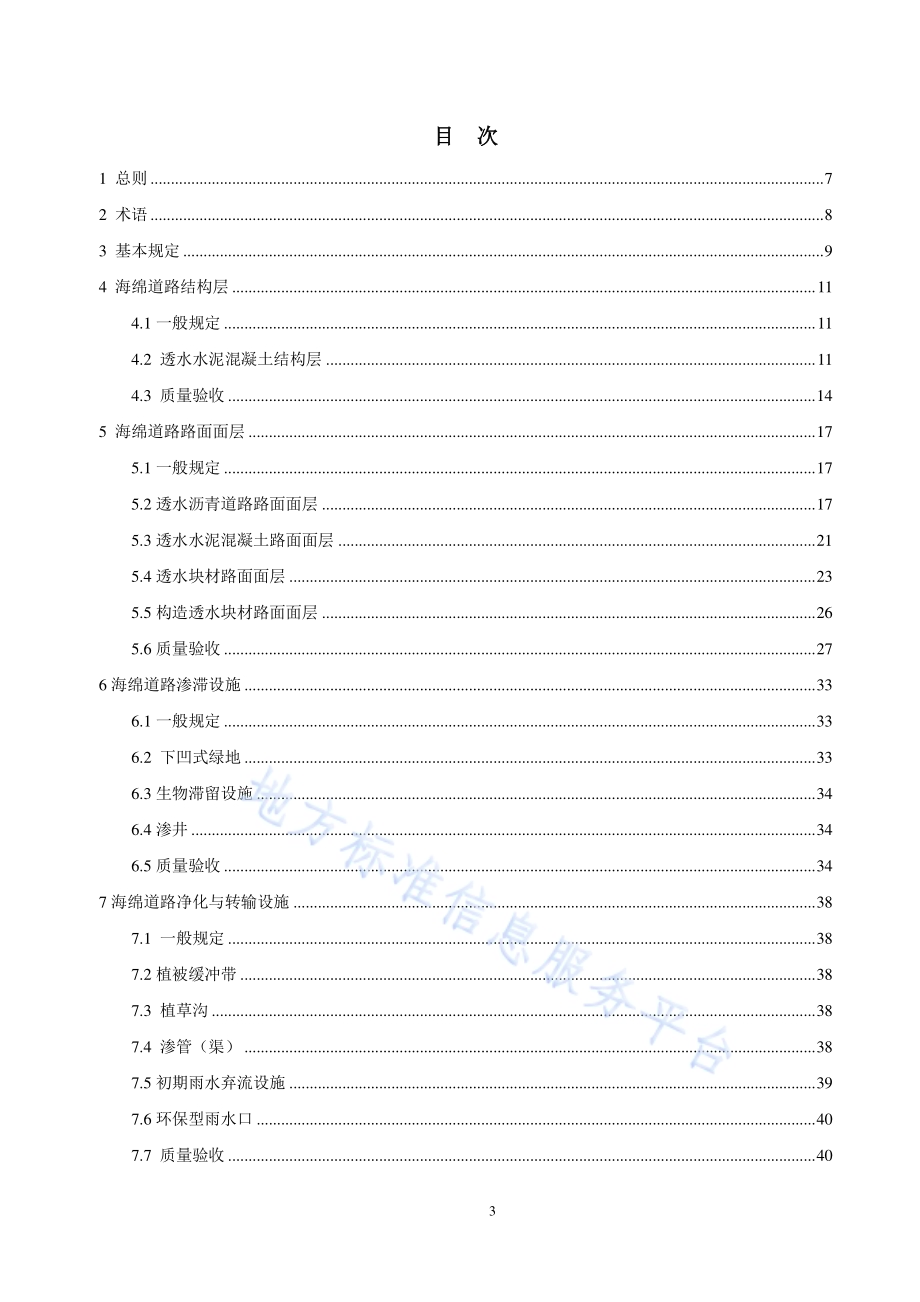

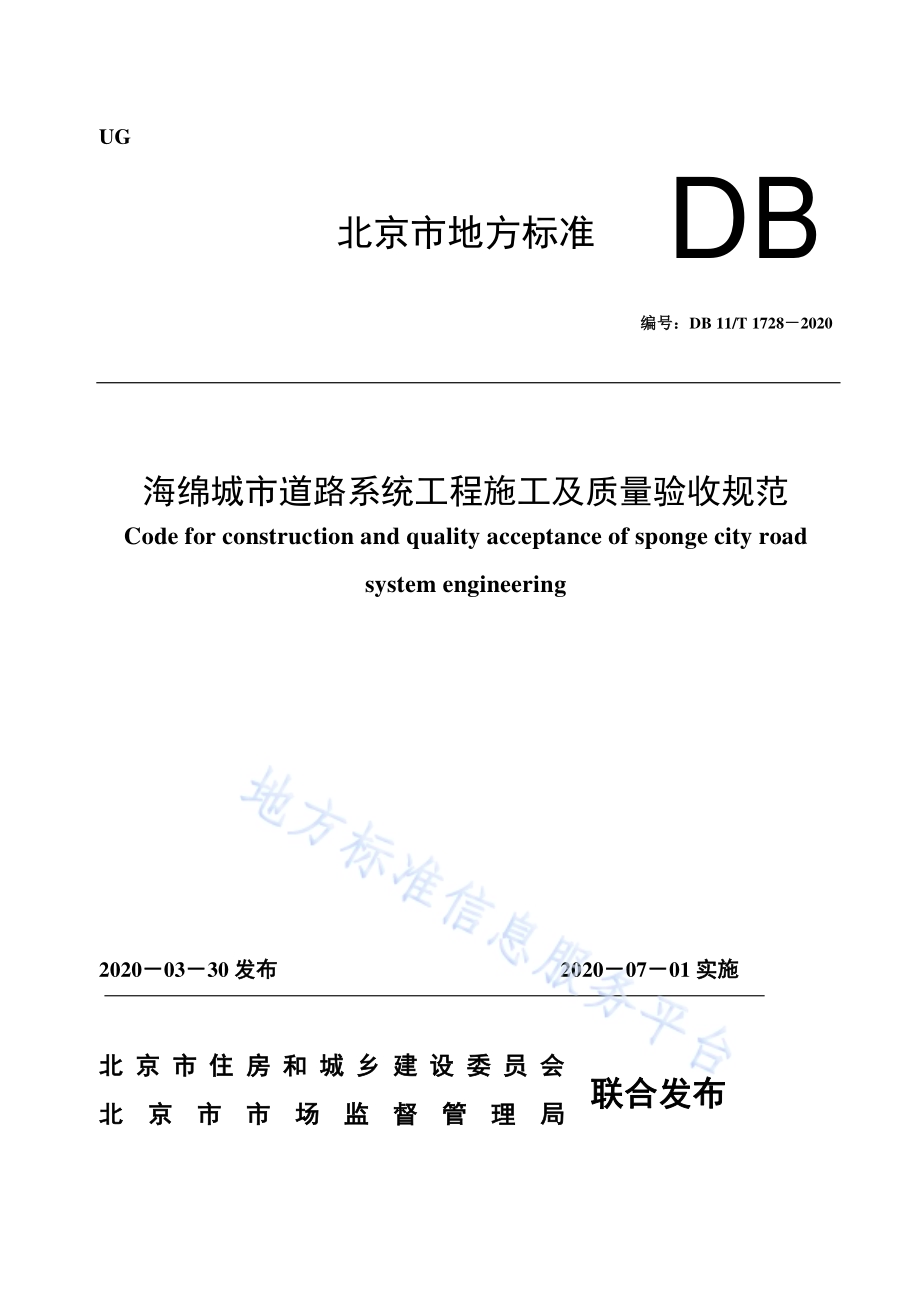

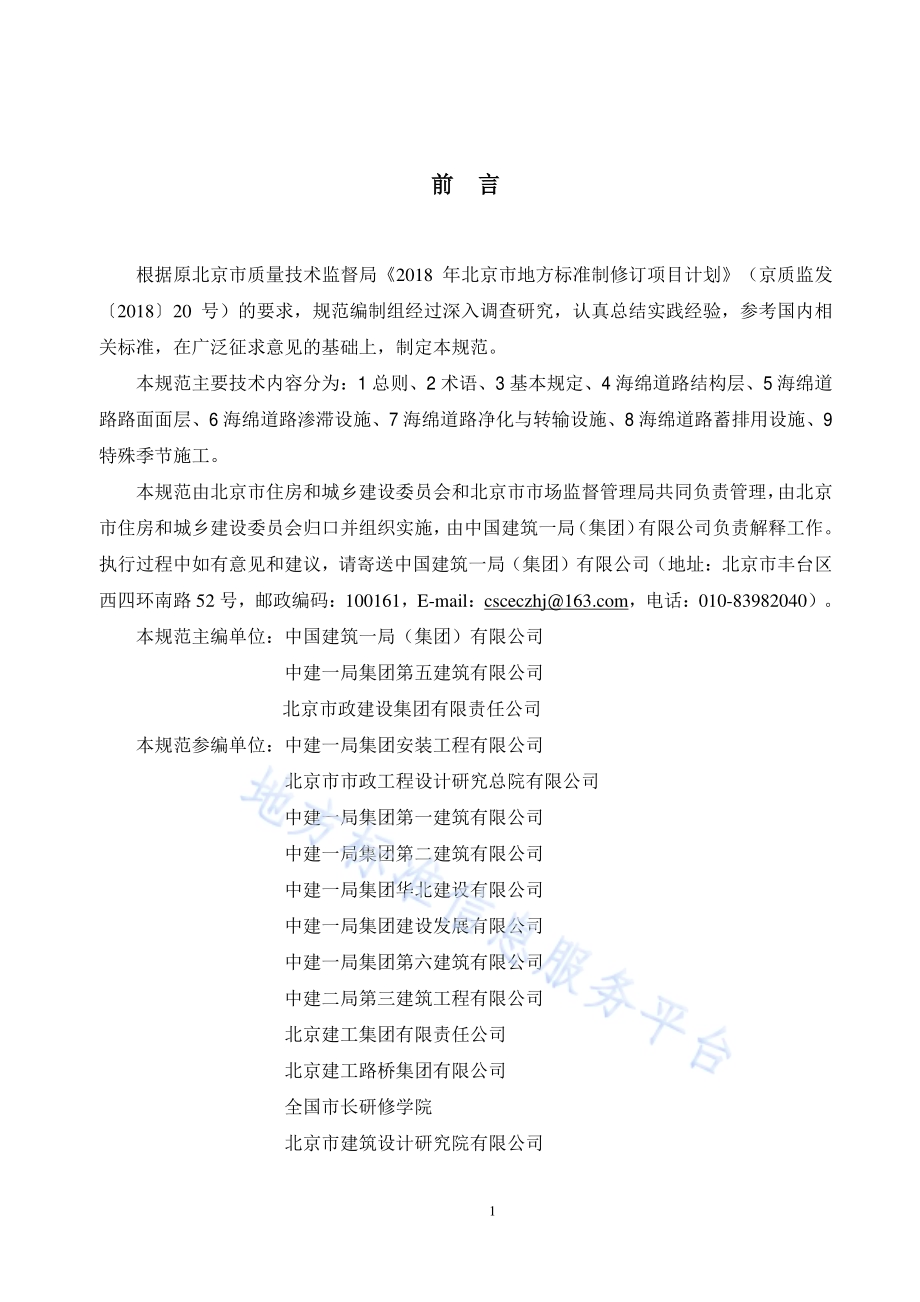

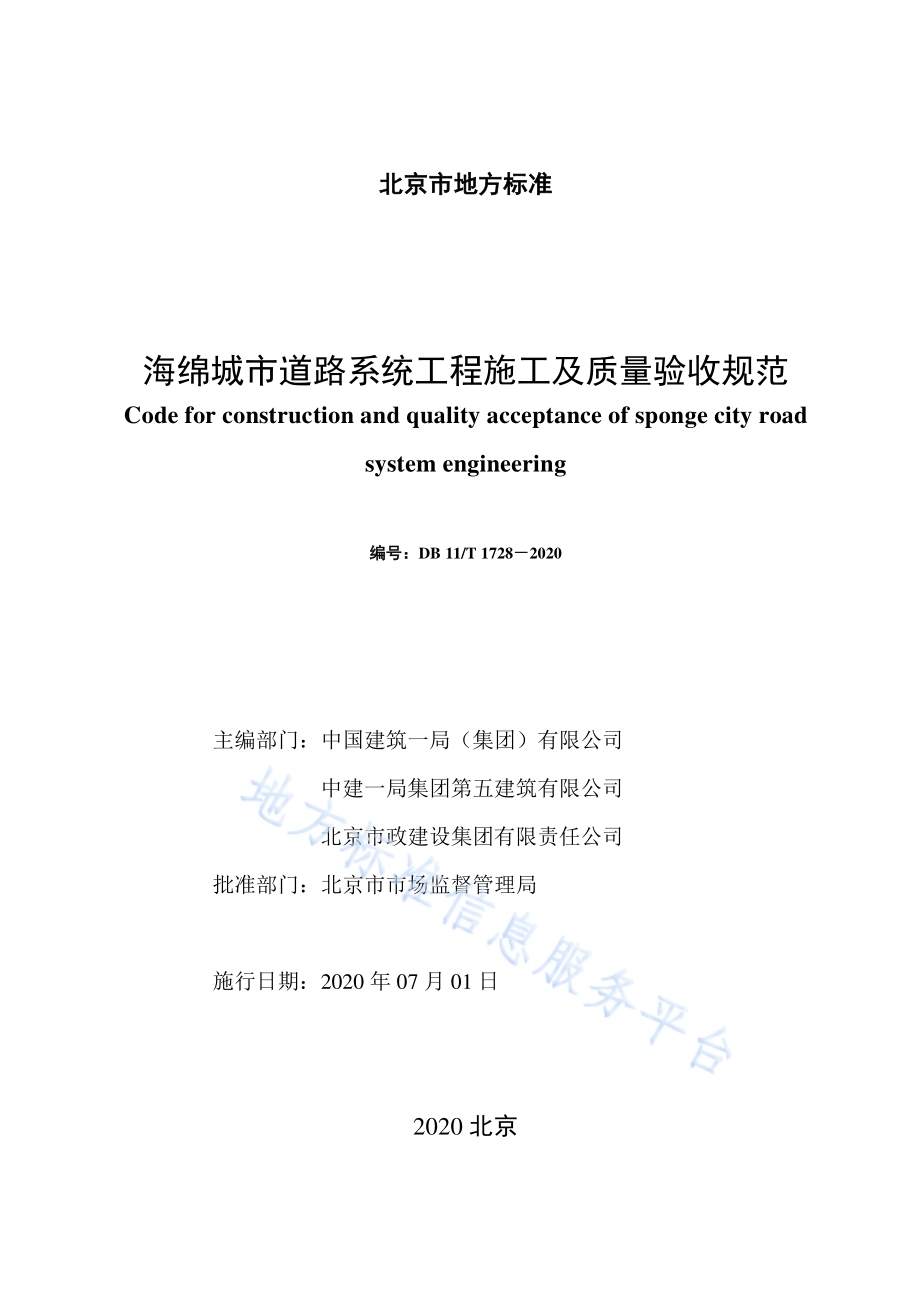

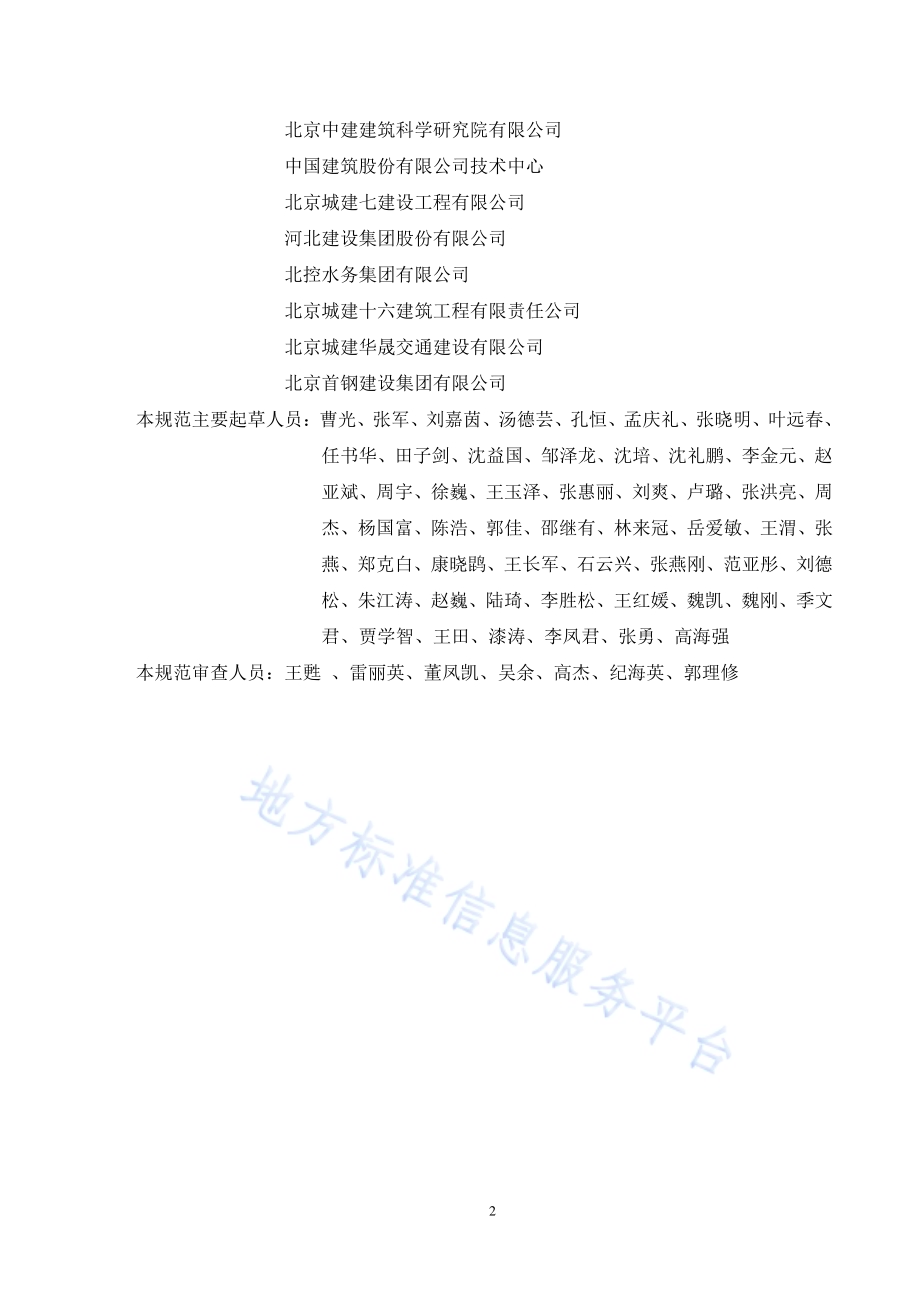

UG 北京市地方标准 编号：DB 11/T 1728 2020 海绵城市道路系统工程施工及质量验收规范 Code for construction and quality acceptance of sponge city road system engineering 2020 03 30发布 2020 07 01实施 北京市住房和城乡建设委员会 北京市市场监督管理局联合发布 DB 北京市地方标准 海绵城市道路系统工程施工及质量验收规范 Code for construction and quality acceptance of sponge city road system engineering 编号：DB 11/T 1728 2020 主编部门：中国建筑一局（集团）有限公司 中建一局集团第五建筑有限公司 北京市政建设集团有限责任公司 批准部门：北京市市场监督管理局 施行日期：2020年 07月 01日 2020北京 1 前 言 根据原北京市质量技术监督局 2018年北京市地方标准制修订项目计划（京质监发 2018 20号）的要求，规范编制组经过深入调查研究，认真总结实践经验，参考国内相 关标准，在广泛征求 意见 的 基础上，制 定本 规范。本 规范主要技术内 容分为：1总 则、2术 语、3基本 规 定、4海绵道路 结 构层、5海绵道 路路面面层、6海绵道路渗滞 设施、7海绵道路净化与转输 设施、8海绵道路蓄排用 设施、9特殊季节 施 工。本 规范 由 北京市 住房和城乡 建设 委员会和 北京市市场监督管理局 共同负 责管理，由 北京 市 住房和城乡 建设 委员会归口并 组 织 实施，由 中国建筑一局（集团）有限公司 负 责 解释工作。执 行过 程 中 如 有 意见和 建 议，请寄送 中国建筑一局（集团）有限公司（地 址：北京市 丰台区 西四环南路 52号，邮 政编 码：100161，E-mail：，电话：010-83982040）。本 规范主编 单位：中国建筑一局（集团）有限公司 中建一局集团第五建筑有限公司 北京市政建设集团有限责任公司 本 规范参编 单位：中建一局集团 安装工程 有限公司 北京市市政 工程 设计研究总 院 有限公司 中建一局集团第一建筑有限公司 中建一局集团第 二 建筑有限公司 中建一局集团 华 北建设有限公司 中建一局集团建设发 展 有限公司 中建一局集团第 六 建筑有限公司 中建 二 局第 三 建筑 工程 有限公司 北京建 工 集团有限责任公司 北京建 工路桥 集团有限公司 全 国市 长 研修 学院 北京市建筑设计研究 院 有限公司 2 北京中建建筑 科学 研究 院 有限公司 中国建筑 股份 有限公司技术中 心 北京 城 建 七 建设 工程 有限公司 河 北建设集团 股份 有限公司 北 控 水务 集团有限公司 北京 城 建 十 六 建筑 工程 有限责任公司 北京 城 建 华 晟交通 建设有限公司 北京 首钢 建设集团有限公司 本 规范主要 起草人 员：曹光、张军、刘嘉茵、汤德芸、孔恒、孟庆礼、张晓明、叶远春、任 书 华、田子剑、沈益 国、邹泽龙、沈培、沈礼鹏、李金元、赵 亚斌、周宇、徐巍、王玉泽、张惠丽、刘爽、卢璐、张洪亮、周 杰、杨 国 富、陈浩、郭佳、邵继 有、林来冠、岳爱敏、王渭、张 燕、郑克白、康晓鹍、王 长 军、石云兴、张燕刚、范 亚彤、刘德松、朱江涛、赵巍、陆琦、李胜松、王 红媛、魏凯、魏 刚、季 文君、贾 学 智、王田、漆 涛、李 凤君、张 勇、高 海 强 本 规范 审 查 人 员：王 甦、雷 丽 英、董凤凯、吴余、高 杰、纪 海 英、郭 理修 3 目 次 1 总 则.7 2 术 语.8 3 基本 规 定.9 4 海绵道路 结 构层.11 4.1一 般 规 定.11 4.2 透 水水 泥混凝土 结 构层.11 4.3 质量验 收.14 5 海绵道路路面面层.17 5.1一 般 规 定.17 5.2透 水 沥青 道路路面面层.17 5.3透 水水 泥混凝土 路面面层.21 5.4透 水 块材 路面面层.23 5.5构 造透 水 块材 路面面层.26 5.6质量验 收.27 6海绵道路渗滞 设施.33 6.1一 般 规 定.33 6.2 下凹式绿 地.33 6.3生物 滞 留 设施.34 6.4渗 井.34 6.5质量验 收.34 7海绵道路净化与转输 设施.38 7.1 一 般 规 定.38 7.2植被缓冲带.38 7.3 植 草 沟.38 7.4 渗 管（渠）.38 7.5初 期 雨 水 弃流 设施.39 7.6环 保型雨 水 口.40 7.7 质量验 收.40 4 8 海绵道路蓄排用 设施.44 8.1一 般 规 定.44 8.2钢 筋混凝土 调 蓄 池.44 8.3装 配式预应力混凝土 调 蓄 池.45 8.4 模块 调 蓄 池.46 8.5 质量验 收.46 9 特殊季节 施 工.49 9.1 一 般 规 定.49 9.2 冬 期施 工.49 9.3 雨 期施 工.50 9.4 高温 期施 工.50 附录 A 分 项、分 部、单位工程 检 验 记录表.51 附录 B 透 水 混凝土 路面 透 水 性试 验方 法.60 本 规范 用 词说 明.62 引 用 标准 名录.63 附：条文说 明.65 5 Contents 1 General povisions.7 2 Terms.8 3 Basic requirements.9 4.Road structure layer of sponge city.11 4.1 General requirements.11 4.2 Pervious cement concrete.11 4.3 Quality inspetion.14 5.Road suface course of sponge city.17 5.1 General requirements.17 5.2 Permeable asphalt suface.17 5.3 Pervious cement concrete suface.23 5.4 Permeable tile.26 5.5 Permeable pavement.28 5.6 Quality inspetion.30 6 Permeable and detention facilities of sponge city.37 6.1 General requirements.37 6.2 Sunken green belt.37 6.3 Bioretention facility.38 6.4 Seepage Well.38 6.5 Quality inspetion.38 7 Purification and transfer facilities of sponge city.42 7.1 General requirements.42 7.2 Vegetative buffer strip.42 7.3 Grass swale.42 7.4 Infiltration pipe/canal.43 7.5 Rainwater flow facility of initial rainwater.43 7.6 Quality inspetion.44 8 Storage/drainage/reuse facilities of sponge city.44 6 8.1 General requirements.48 8.2 Reinforced Concrete reservoir.48 8.3 Prefabricated prestressed concrete reservoir.48 9 Construction during special weather.49 9.1 General requirements.49 9.2 Rainy season construction.49 9.3 Windy weather construction.50 9.4 Hot season construction.50 Appendix A:Inspection Record Form.51 Appendix B:Method for testing permeability of permeable concrete pavement.60 Explanation of wording in this code.62 List of quoted standards.63 Addition：Explanation of Provisions.65 7 1 总则 1.0.1为 贯彻 国 家及 北京市 海绵城 市建设政 策，在 城 市 道路 系统 工程 施 工 中 做到 技术 先进、工 艺合 理、绿 色 施 工、保证 质量，制 定本 规范。1.0.2本 规范 适 用 于 北京市行政 区 域 内 新 建、扩 建、改 建 海绵城 市 道路 系统 工程 的施 工 及 质量验 收。1.0.3海绵城 市 道路 系统 工程 的施 工 及 质量验 收 除 应 符 合 本 规范 外，尚 应 符 合 现 行国 家、行 业 和 北京市有关标准的规 定。8 2 术语 2.0.1海绵城 市 道路 系统 工程 sponge city road system engineering 遵循 海绵城 市建设理 念，具 有 渗、滞、蓄、净、用、排 多 项 功能，对 雨 水 径 流进 行 综 合 管 控与 利 用 的 城 市 道路 系统 工程。2.0.2透 水 路面 permeable pavement 可 渗 透、滞 留 和渗排 雨 水 的 路面，包括 透 水 混凝土 路面、透 水 沥青 路面和 透 水 块材 路面 等。2.0.3透 水 混凝土 结 构层 permeable concrete structure layer 位 于 路面面层 以 下 能够 排 出 渗 入 路面 结 构 内部的 自 由 水，同 时具备 一 定 的 承载能 力 的 混凝土 结 构层。2.0.4下凹式绿 地 depressed green 下凹式绿 地 具 有 狭义 和 广 义之 分，狭义 的 下凹式绿 地 是指 标 高 低 于 周 边铺砌 路面 200mm以 内的 绿 地；广 义 的 下凹式绿 地泛 指具 有一 定 雨 水 蓄 积能 力（在 以径 流 总量 控 制 为 目标 进 行目标 分解 或 设计计 算 时，不 计入调 节容 积），常 设 置 有 生物 滞 留 设施、渗 透 塘、湿塘、湿 地、调 节 塘等，可 用 于 蓄滞、渗 透、净化和 利 用 雨 水 径 流 的 绿 地。2.0.5植 草 沟 grassed swales 用 来 收 集、输送和净化 雨 水 的 表 面 被植被 覆盖，并 接 入 到 其他 海绵城 市 单 项设施、城 市 雨 水 管 沟 和 超 标 雨 水 径 流 排 放 系统 的 沟渠。2.0.6初 期 雨 水 弃流 initial rainwater discarding 为 有 效降低后续处 理 难度，在 雨 水 收 集 时，将污染 物 含 量 较 高 的 初 期 雨 水 弃 之不 用 的 处 理方 式。2.0.7生物 滞 留 设施 bioretention facility 在地 势较低 的 区 域，通 过 植物、土 壤 和 微 生物系统 蓄渗、净化 径 流雨 水 的设施。2.0.8透 水 砖（板）permeable brick 用作路面 铺 设的、具 有 透 水 性 能 的 砖板类 路面 材 料。2.0.9 构 造透 水 structured permeable 利 用 透 水 铺 装面层 结 构 专业 设计制 作 的 孔（缝），使 雨 水通 过 孔（缝）下 渗 实 现 海绵城 市 使 用 功能 的一 种 透 水 铺 装 结 构。2.0.10 半 透 水 型 道路 semi-pervious structure 路 表 水 只能够 渗 透 至 面层 或 结 构层，不 渗 透 至 基层 及 路基 中的 道路 结 构 体 系。2.0.11 全 透 水 型 道路 total pervious structure 路 表 水 能够直接 通 过 道路 的 面层和基层 向 下 渗 透 至 路基 土 中的 道路 结 构 体 系。9 3 基本规定 3.0.1 海绵城 市 道路 结 构层、路面面层 的 强 度、刚 度、平整度、坡度、透 水 性及 抗冻 性 等 应 满足 设计要求。3.0.2 海绵城 市 道路路基 的 强 度、稳 定 性、抗变形能 力、耐久 性 和 水 稳 性应 满足 设计要求。3.0.3 施 工 前 应 根据设计 文 件确 定道路 透 水 类 型，半 透 水 型 道路 的 路基 应 为 不 透 水 型，应 符 合 现 行行 业 标 准 城 镇 道路工程 施 工与 质量验 收 规范 CJJ 1的规 定；全 透 水 型 道路 的 排 水 路基 应 为 透 水 型，并 应 符 合 下 列 规 定：1 填 料 材 质 应 符 合 设计要求；2 填 料 宜选 用 砂 性土、中 粗砂 及 砂砾 石 等 透 水 性 较 好 的 材 料；3 不 应 设 置 在 软 土、膨胀 土、湿 陷 性 黄 土、盐渍 土、粉 性土 等 条 件恶劣 地质 上。3.0.4 路基 施 工 前，应 查 勘 施 工 现 场，复核 地 下 隐蔽 设施的 位 置 和 标 高，临 时 排 水 设施 应 与 永久 排 水 设施综 合 设 置，并 应 与工程 影响 范 围 内的 排 水 系统 协 调。3.0.5 路基、路面 施 工 前 应进 行 试 验 段 施 工并 确 定工 艺 参 数。3.0.6 主要 材 料、半 成品、成品、构 配 件 及 设 备 进 场 前，应进 行 外 观 检 查 及 复 检。3.0.7 海绵城 市 道路 系统 工程 施 工与 验 收 技术 档案 应进 行 信息 化 管理。3.0.8 海绵城 市 道路工程 宜 作为 一 个 单位工程 或 子 单位工程并 进 行验 收。单位（子 单位）工程分 部、分 项工程 划 分 宜 符 合表 3.0.8的规 定。表 3.0.8单位（子 单位）工程分 部 分 项 工程 划 分 分 部 工程 分 项 工程 检 验批 海绵道路面层 透 水水 泥混凝土 面层、透 水 砖（块材）路面面层、构 造透 水 面层、透 水 沥青 道路面层 等 每 施 工 段 海绵道路 结 构层 透 水 混凝土 结 构层 每 施 工 段 海绵道路基层 石 灰 土 基层、石 灰粉煤灰 稳 定 砂砾 基层、水 泥 稳 定 土 类 基层、级 配 砂砾（砂 石）基层、级 配 碎 石（碎砾 石）基层、沥青 碎 石 基层、沥青贯 入 式 基层 每 施 工 段 海绵道路渗滞 设施 下凹式绿 地、渗 井、生物 滞 留 设施 等 每 施 工 段 海绵道路净化与转输 设施 植被缓冲带、初 期 雨 水 弃流 设施、植 草 沟、渗 透 管 渠 等 每 施 工 段 海绵道路蓄排用 设施 蓄 水 池、雨 水 罐 等 每 施 工 段 10 3.0.9海绵道路渗滞、净化转输、蓄排用 设施的 进 水、弃 水、溢 流 和 底 部 排 水 应 与 周 边 汇 水 面和 市政 排 水系统 衔 接。3.0.10 单位（子 单位）工程、分 部 工程、分 项 工程和 检 验批的划 分 应 按 本 规范 附录 A执 行，并 应 符 合下列 规 定：1 工程 规 模 较 大 或 由 若干独立 设计组 成 时，宜按 工程 部 位 或 工程 量、独立 设计 将 单位工程分 成若干 子 单位工程；2 当 海绵城 市 道路 系统 工程作为 其他 工程 的一部 分同 时 进 行施 工 时，应 单 独 作为 一 个 子 单位工程；3 当 工程 规 模 较 小、只包含 某 一 类 型 或 某 一 分 项 工程 的建设内 容 时，分 部 工程、分 项 工程、检 验批 的划 分 应 根据 具体 情况 进 行。3.0.11 海绵城 市 道路工程 的 竣 工 验 收应 符 合下 列 规 定：1 道路工程 的 径 流 控 制目标 应 达 到 设计要求；2 道路工程 的设施规 模、径 流/污染 控 制、竖 向、进 水 设施、溢 流 排 放 口、防 渗、水 土保 持 等 关 键 设 施 和环节 应 有验 收记录，验 收合 格 后 方 可使 用。3.0.12 海绵城 市 道路 验 收 要求 应 符 合 现 行地方标准市政 基础 设施 工程 质量 检 验 与 验 收 标准 DB11/1070的规 定。11 4 海绵道路结构层 4.1一般规定 4.1.1 施 工 前 应做 好 施 工 准 备，并 应 对 下 承 层 进 行 检 查验 收，合 格 后 方 可 进 行 海绵道路 结 构层 施 工。4.1.2 海绵道路 结 构层 施 工 前，应 对 下 承 层 表 面 进 行 清洁 处 理，处 理 后 的 表 面 应 清洁、无 积 水。4.1.3 透 水水 泥混凝土 结 构层 不 宜 在 冬 期施 工。4.1.4 高 填 方 路基与 软 土 路基，应 在 沉 降 值 符 合 设计要求 且沉 降稳 定 后，方 可 进 行 道路基层 及 结 构层 施 工。4.1.5 道路 结 构层 施 工 中 不 得采 用 薄 层 贴补 方 法进 行 整平 修 补 表 面。4.2 透水水泥混凝土结构层 4.2.1透 水水 泥混凝土 结 构层 材 料 应 符 合下 列 规 定：1 水 泥应 采 用 强 度等 级 不低 于 42.5级 的 硅酸盐 水 泥 或 普 通 硅酸盐 水 泥，并 应 符 合 现 行国 家 标准 通用 硅酸盐 水 泥 GB175的规 定。不 同 等 级、厂牌、品 种 和 出 厂 日期的 水 泥 不 得 混 存、混 用；2 外 加剂 应 符 合 现 行国 家 标准 混凝土 外 加剂 GB 8076的规 定，并 应 具 有 产品 使 用 说 明书；3 原 材 料 应 妥善 贮 存，不 应混 入 杂 质；4 透 水水 泥混凝土 使 用 的 粗 集 料 应 质地 坚硬、耐久、洁 净，最 大 公 称粒 径不 应 大 于 25mm，性 能指 标 应 符 合表 4.2.1的规 定；表 4.2.1粗 集 料 性 能指 标 项 目 单位 指 标 压 碎值%15.0 针片状颗粒 含 量（按 质量计）%10 含 泥 量（按 质量计）%0.5 表 观 密 度 kg/m 2500 紧密堆 积 密 度 kg/m 1350 堆 积 空隙率%47.0 5 透 水水 泥混凝土 拌 合 用 水 应 符 合 现 行行 业 标准 混凝土 拌 合 用 水 JGJ 63的规 定。4.2.2透 水水 泥混凝土配合 比 设计 应 符 合下 列 规 定：1 透 水水 泥混凝土 的 配 制 强 度 应 满足 设计要求；2 透 水水 泥混凝土 拌 合物 工作 性适 宜 的范 围，应 符 合表 4.2.2-1中的规 定。表 4.2.2-1 拌 合物 工作 性适 宜 的范 围 12 指 标 坍落 度（mm）初凝 时 间（min）推荐 范 围 40 60 120 3 透 水水 泥混凝土配合 比 应 采 用 体积 法，并 应 按 下 列 公 式 计 算，其 强 度 应 通 过 试 验 确 定：(Mg/g)+(Mc/c)+(Mw/w)+(Mz/z)=1-P（4.2.2）式 中：Mg 1m3透 水水 泥混凝土 中 粗 集 料 的 用 量（kg）；Mc 1m3透 水水 泥混凝土 中 水 泥 的 用 量（kg）；Mw 1m3透 水水 泥混凝土 中 水 的 用 量（kg）；Mz 1m3透 水水 泥混凝土 增 强 料 的 用 量（kg）；g 粗 集 料 的 表 观 密 度（kg/m3）；c 水 泥 的 表 观 密 度（kg/m3）；w 水 的 表 观 密 度（kg/m3）；z 外 加剂 的 表 观 密 度（kg/m3）；P 为 设计 孔 隙率。4 每立 方 米 透 水水 泥混凝土 中 材 料 的 推荐 用 量，宜 符 合下 列 规 定：1）水 胶比 宜 为 0.28 0.35；2）当采 用 有 砂 透 水 混凝土 时，砂 率 不 宜 超 过 10；3）不 同 强 度等 级 混凝土 的 胶 结 材 用 量 应 符 合表 4.2.2-2的规 定。表 4.2.2-2不 同 强 度等 级 混凝土 的 胶 结 材 用 量 混凝土强 度等 级 C10 C15 C20 C25 C30 C35 胶 结 材 用 量（kg/m3）260 330 350 410 420 460 4.2.3 透 水水 泥混凝土 的 性 能 应 符 合表 4.2.3的规 定。表 4.2.3 透 水水 泥混凝土 的 性 能 项 目 计量 单位 要 求 耐 磨 性（磨坑 长 度）mm 30 透 水 系 数 mm/s 0.5 抗冻 性 25次 冻 融 循 环 后抗 压 强 度 损失率%20 25次 冻 融 循 环 后 质量 损失率%5 孔 隙率%10 强 度等 级 C20 C25 C30 13 弯拉 强 度（28d）MPa 2.5 2.7 3.5 4.2.4透 水水 泥混凝土 拌 和 生 产 应 符 合下 列 规 定：1 预 拌 透 水水 泥混凝土 制 备 前，应 对 原 材 料 品 质 进 行 确 认；2 预 拌 透 水水 泥混凝土 原 材 料 计量的 精 度 应高于 普 通 混凝土，计量 允许偏差 应 符 合表 4.2.4的规 定。表 4.2.4原 材 料 计量 允许偏差 项目 允许偏差（每 盘误差）水 泥、矿 物 掺 合 料 1.5%粗、细 集 料 2%水 1%减 水 剂 1%专 用 添 加剂 1%4.2.5透 水水 泥混凝土土 拌 合物 宜选 择 混凝土 搅拌车运 输，运 输 时 应 防 止离析，并 应保 持 拌 合物 的 湿度，可 采 取遮 盖等 措 施。4.2.6透 水水 泥混凝土 摊 铺 应 符 合下 列 规 定：1 透 水水 泥混凝土 结 构层 施 工 应 符 合下 列 规 定：1）施 工 前 应 在 下 承 层上 恢 复 中 线 及 边 线，直 线 段宜每 10m 20m设一 桩，曲线 段每 5m 10m设一 桩，小 半径 地 段宜 适 当加 密；2）应 支 设 模 板 施 工。模 板 宜选 用 钢 模，应表 面 平整、无 翘曲；模 板 与 混凝土 接 触 的 表 面 应 涂隔离 剂；模 板 安装 后 应 稳 固、无 扭曲、能承 受 施 工 荷 载、接缝平 顺紧密；3）透 水水 泥混凝土 拌 合物 摊 铺 前，应 对 模 板 的 高 度、支撑 稳 定 情况 等 进 行 检 查。2 透 水水 泥混凝土 结 构层 施 工 前，下 承 层 应表 面 粗 糙、清洁、无 积 水。大 面 积 施 工 前，应 取 一 段 不 小 于 100m长 的 路 段 作为 试 验 段，松 铺 系 数宜 为 1.05 1.15，并 应 确 定 相 应 的 压 实设 备 及 碾压遍 数 或 振捣设 备 及 振动 时 间。后续 施 工 应 根据 摊 铺 方 式、结 构 厚 度 和 松 铺 系 数 控 制 摊 铺 高 度；3 透 水水 泥混凝土 运 至现 场 后 应 立 即 施 工，可 采 用 摊 铺 机摊 铺，也 可 人 工 摊 铺。人 工 摊 铺时，应 根 据 单 车运 输 量 确 定 摊 铺 路 段 长 度。摊 铺 应 均匀，平整度 与排 水 坡度 应 符 合 设计要求。对 所 卸 载 的 每 批 混 凝土，均 应检 查 拌 合物 的 工作 性；4 摊 铺 施 工 时边 角 位 置，应 采 用 人 工 及 时 配合 补 料 找 平。施 工 人 员 应 穿 减压 鞋 进 行 操 作，并 应 随 时 检 查 模 板，出现 下 沉、变形或 松 动，应及 时 纠正。整平时 应保 持 模 板 顶 面 整 洁，接缝处板 面 应 平整；5 透 水水 泥混凝土 浇 筑 不 宜 在 室 外 温 度 32 以 上 施 工，并 不 应 在 雨 天 施 工；14 6 透 水水 泥混凝土 施 工 宜 连 续 进 行。4.2.7接缝 施 工 应 符 合下 列 规 定：1 透 水水 泥混凝土 结 构层 缩 缝 宜 等 间 距布 置，最 大 间 距 不 宜 超 过 6m，缝 宽 宜 为 3mm 8mm，切 缝深 度 宜 为 1/2 1/3的结 构层 厚 度；2 临 近 其他 固 定构 筑 物 或 与 其他 道路 相 交 处 应 设 置 胀 缝，胀 缝 间 距 应 满足 设计要求；3 锯 缝 宜 在 混凝土强 度 达 到 10MPa 15MPa时 进 行，施 工 中的 缩 缝、胀 缝 均 应 嵌 入 弹 性 嵌 缝 材 料，灌 缝 前 缝 壁 及 内部 应 清洁、干 燥。4.2.8透 水水 泥混凝土 养护 应 符 合下 列 规 定：1 应检 查 混凝土表 面 的 初凝 状 况，初凝 后 应 立 即 洒 水 覆盖，养护 不 宜 少 于 7d，并 应保 持 混凝土 处 于湿 润 状 态；环 境 温 度较低时 应 根据 混凝土 养护 要求 采 取 保温 措 施；2 养护 期 间 应 采 取措 施 防 止 混凝土表 面 被泥 沙 污染；3 铺 面层 之 前，应 禁 止车 辆 通 行，并 应保 持 养护 及 覆盖 物 完 好。4.3 质量验收 4.3.1 透 水水 泥混凝土试块强 度 的 检 验 与 评 定，应 符 合 现 行国 家 标准 混凝土强 度 检 验 评 定 标准 GB/T 50107的规 定。4.3.2 当 施 工 中 出现 下 列情况 之 一 时，宜采 用 钻芯 取 样 检 验方 法 对 透 水水 泥混凝土强 度 进 行原 位 检 测，判 断 混凝土强 度：1 透 水水 泥混凝土试 件 缺乏代 表性 或 试块 数 量 不足时；2 对 透 水水 泥混凝土试 件 的 试 验结 果 有 怀疑、争 议 时；3 透 水水 泥混凝土试块试 验结 果 不能满足 设计要求，需另 行 确 认 透 水水 泥混凝土 的实 际 强 度时。4.3.3 透 水水 泥混凝土 结 构层 质量验 收应 符 合下 列 规 定：主 控 项目 1水 泥 品 种、级 别、质量、包 装、贮 存，应 符 合 国 家 现 行有关标准的规 定，水 泥 出 厂 超 过 三 个 月 时，应进 行 复 验，复 验 合 格 后 方 可使 用。检 查 数 量：按 同 一 生 产厂 家、同 一 等 级、同 一 品 种、同 一批号 且 连 续 进 场的 水 泥，散 装 水 泥 不超 过 500t为 一批，每 批 抽样 l次。检 验方 法：检 查 产品 合 格 证、出 厂 检 验 报告 和 进 场 复 验 报告。2混凝土 中 掺 加 外 加剂 的质量 应 符 合 现 行国 家 标准 混凝土 外 加剂 GB 8076和 混凝土 外 加剂 应 用 技术规范 GB 50119的规 定。15 检 查 数 量：按 进 场批 次 和 产品 抽样 检 验方 法 确 定。每 批 不 少 于 1次。检 验方 法：检 查 产品 合 格 证、出 厂 检 验 报告 和 进 场 复 验 报告。3集 料 应 采 用 质地 坚硬、耐久、洁 净 的 碎 石、卵 石、砾 石，并 应 符 合 本 规范 表 4.2.1的规 定。检 查 数 量：同 产 地、同 品 种、同 规 格且 连 续 进 场的集 料，每 400m3为 一批，不足 400m3按 一批计，每 批 抽 检 1次。检 验方 法：检 查 试 验 报告。4 透 水水 泥混凝土 弯拉 强 度 应 符 合 设计要求。检 查 数 量：每 l00m3同 配合 比 的 透 水水 泥混凝土，取 样 l次；不足 l00m3时 按 l次 计。每 次取 样 应 至少 留 置 1组标准 养护 试 件。同 条 件 养护 试 件 的 留 置 组 数 根据实 际需 要 确 定，最 少 1组。检 验方 法：检 查 试 件 弯拉 强 度 试 验 报告。5 透 水水 泥混凝土 结 构层 抗 压 强 度 应 符 合 设计要求。检 查 数 量：每 l00m3同 配合 比 的 透 水 混凝土，取 样 l次；不足 l00m3时 按 l次 计。每 次取 样 应 至 少 留置 1组标准 养护 试 件。同 条 件 养护 试 件 的 留 置 组 数 根据实 际需 要 确 定，最 少 1组。检 验方 法：检 查 试 件 抗 压 强 度 试 验 报告。6 透 水水 泥混凝土 结 构层 透 水 系 数 应 符 合下 列 规 定：透 水水 泥混凝土 结 构层 透 水 系 数 应 达 到 设计要求，且 透 水 系 数 不 应 小 于 0.5mm/s。检 查 数 量：每 500 m2抽测 l组（3块）。检 验方 法：检 查 试 验 报告。7 透 水水 泥混凝土 结 构层 抗冻等 级 应 符 合下 列 规 定：透 水水 泥混凝土 结 构层 抗冻等 级 不 应 低 于 D50。检 查 数 量：每个 透 水水 泥混凝土 结 构层 混凝土配合 比 检 测 一 次。检 验方 法：检 查 试 验 报告。一 般 项目 8 透 水水 泥混凝土 结 构层 应 板 面 平整，边 角 应 整 齐、无 裂 缝，不 应 有 石子 脱 落 现 象。检 查 数 量：每 块 板 抽 查。检 验方 法：观 察。9 接缝 应 垂 直、直 顺，缝 内 不 应 有 杂 物，填 缝 材 料 应 饱 满。伸缩 缝 在规 定 的深 度 和 宽 度 范 围 应 全 部贯 通。检 查 数 量：所 有 接缝 全 部 检 查。检 验方 法：观 察。16 10 透 水水 泥混凝土 结 构层 侧 面 应 竖 直，边 角饱 满。检 查 数 量：每 块 板 检 查。检 验方 法：观 察。11 透 水水 泥混凝土 结 构层 允许偏差，应 符 合表 4.3.3的规 定。表 4.3.3 透 水水 泥混凝土 结 构层 允许偏差 项目 允许偏差 检 验 频 率 检 验方 法 范 围 点 数 中 线偏 位（mm）20 100m 1 用 经 纬仪测 量 纵断 高 程（mm）15 20m 1 用 水 准 仪测 量 平整度（mm）10 20m 路 宽（m）9 1 用 3m直 尺 和 塞尺 连 续 量 两尺，取 较 大值 9 15 2 15 3 宽 度（mm）不 小 于 设计要求 B 40m 1 用 钢 尺 量 测 横 坡 符 合 设计要求；设计 无 要求 时 0.3%且 不 反 坡 20m 路 宽（m）9 2 用 水 准 仪测 量 9 15 4 15 6 厚 度（mm）10 1000m2 1 用 钢 尺 量 注：B为 施 工 时 必 要的 附 加 宽 度。17 5 海绵道路路面面层 5.1一般规定 5.1.1 施 工 前 应 对 结 构层、排 水 系统进 行 检 查验 收，符 合 要求 后 方 可 进 行 面层 施 工。5.1.2 在 面层 施 工 前，应 对 结 构层作 清洁 处 理。5.2透水沥青道路路面面层 5.2.1材 料 应 符 合下 列 规 定：1 透 水 沥青 路面 应 采 用 高 黏 度改 性沥青，并 应 符 合 现 行行 业 标准 透 水 沥青 路面 技术规 程 CJJ/T190的规 定；2 粗 集 料 应 符 合下 列 规 定：1）透 水 沥青混合 料 中 粗 集 料 宜采 用 轧 制 碎 石，应 均匀、洁 净、干 燥，宜选 用 高 黏 附性、高 耐 磨 耗 性、高 耐 破 碎 性 的 优 质集 料，技术要求 应 符 合 现 行行 业 标准 透 水 沥青 路面 技术规 程 CJJ/T190的规 定；2）粗 集 料 通 过 4.75mm筛 孔 的质量 百 分 率 应 控 制在 10%及 以 下。3 细 集 料 应 符 合下 列 规 定：1）细 集 料 应 洁 净、干 燥、无 风 化、无 杂 质，其 技术 指 标 应 符 合 现 行行 业 标准 透 水 沥青 路面 技术规 程 CJJ/T190的规 定；2）细 集 料 加 工 过 程 中 应 吸尘 或 水 洗，细 集 料 级 配 颗粒 组 成宜采 用 粗 集 料 加 工；3）透 水 性 路面 细 集 料 的 级 配 组 成 应 按 表 5.2.1的技术要求，有 条 件 时 宜采 用分 档 备料。表 5.2.1 细 集 料 级 配 范 围 公 称粒 径（mm）通 过 各 个 筛 孔 的质量 百 分 率（%）4.75 2.36 1.18 0.60 0.30 0.15 0.075 0 3 100 90 100 60 90 25 60 8 45 0 25 0 10 4 透 水 沥青混合 料 中 掺 加 的 矿 粉宜采 用 石 灰 岩 矿 粉，掺 加 的 纤维 可 采 用 木 质 素纤维、矿 物 纤维 等，并 应 符 合 现 行行 业 标准公 路 沥青 路面 施 工 技术规范 JTG F40的规 定。5.2.2透 水 沥青混合 料 配合 比 设计 应 符 合下 列 规 定：1 透 水 沥青混合 料 应进 行 配合 比 设计；2 透 水 沥青混合 料可 采 用 现 行行 业 标准公 路 沥青 路面 施 工 技术规范 JTG F40中 开 级 配 抗 滑 磨 耗 层 配合 比 设计方 法，并 应 符 合表 5.2.2的规 定；表 5.2.2 透 水 沥青混合 料 技术要求 18 试 验项目 单位 技术要求 马歇尔 试 件 击 实 次 数 次 双 面 击 实 50 次 空隙率 18 25 连 通 空隙率 14 马歇尔 稳 定 度 kN 5 析 漏 损失 0.3 飞 散 损失 15 渗 透系 数 mm/s 符 合 设计要求 冻 融 劈 裂 强 度 比 85 3 透 水 沥青混合 料 室 内制 作工 艺应 按 规 定 的 温 度、拌 和 时 间、步骤 操 作，混合 料 拌 和 均匀、所 有 矿 料 颗粒 应 全 部 裹 覆 沥青 结 合 料；4 透 水 沥青混合 料 的设计 级 配 范 围，应 符 合 现 行行 业 标准 透 水 沥青 路面 技术规 程 CJJ/T 190的规定。5 生 产 配合 比 设计 应 符 合下 列 规 定：1）按 目标 配合 比 确 定 的 各冷 料 仓供 料 比 例 上 料，根据 从 二 次 筛 分 后 各热 料 仓 取 样筛 分 结 果，冷 料、热 料 供 料 大 体 均 衡 应 接 近 目标 配合 比 合 成级 配 曲线 和 级 配，确 定 各热 料 仓 最 终 的 配合 比 例；2）取 目标 配合 比 设计的 最 佳 沥青 用 量、最 佳 沥青 用 量 0.3%等 三 个 沥青 用 量，采 用 拌 合 楼，按 照 材料 添 加 顺 序、温 度 和 拌 合 时 间 参 数 进 行 试 拌；对 拌 合 楼 试 拌 的 混合 料 进 行 析 漏 试 验、飞 散 试 验 与 马歇尔试 验；3）生 产 配合 比 应 根据 试 验结 果，选 择 各 项 指 标 满足 要求、与 目标 配合 比 体积指 标 接 近、飞 散 指 标 较低 的 沥青 用 量 为 最 佳 沥青 用 量。6 生 产 配合 比 验 证应 符 合下 列 规 定：1）应 按 照 确 定 的 生 产 配合 比 铺 筑 试 验 段，试 验 段 长 度不 宜小 于 100m；2）应 取 现 场 拌 合、摊 铺 的 混合 料 进 行 各 种 性 能 试 验，验 证 其 应 满足 设计要求 及 与 目标 配合 比 参 数 的一 致 性，根据 抽 提、筛 分 试 验结 果 分 析拌 和 站 对 配合 比 控 制的准 确 性；3）应 对铺 筑的 试 验 路 段 进 行有关施 工 指 标的 测 试，包括 厚 度、压 实 度、空隙率 和渗 水 系 数 等。检 验 透 水 沥青 路面 空隙率 的 均匀 性；存 在 明 显 缺 陷 时，应 找 出 原 因，进 行 必 要的 工 艺 调 整；4）应 根据 试 验施 工 指 标 情况 分 析 生 产 配合 比 的 适
