社区矫正专题地理信息数据库技术规范DB43／T 1868-2020.pdf

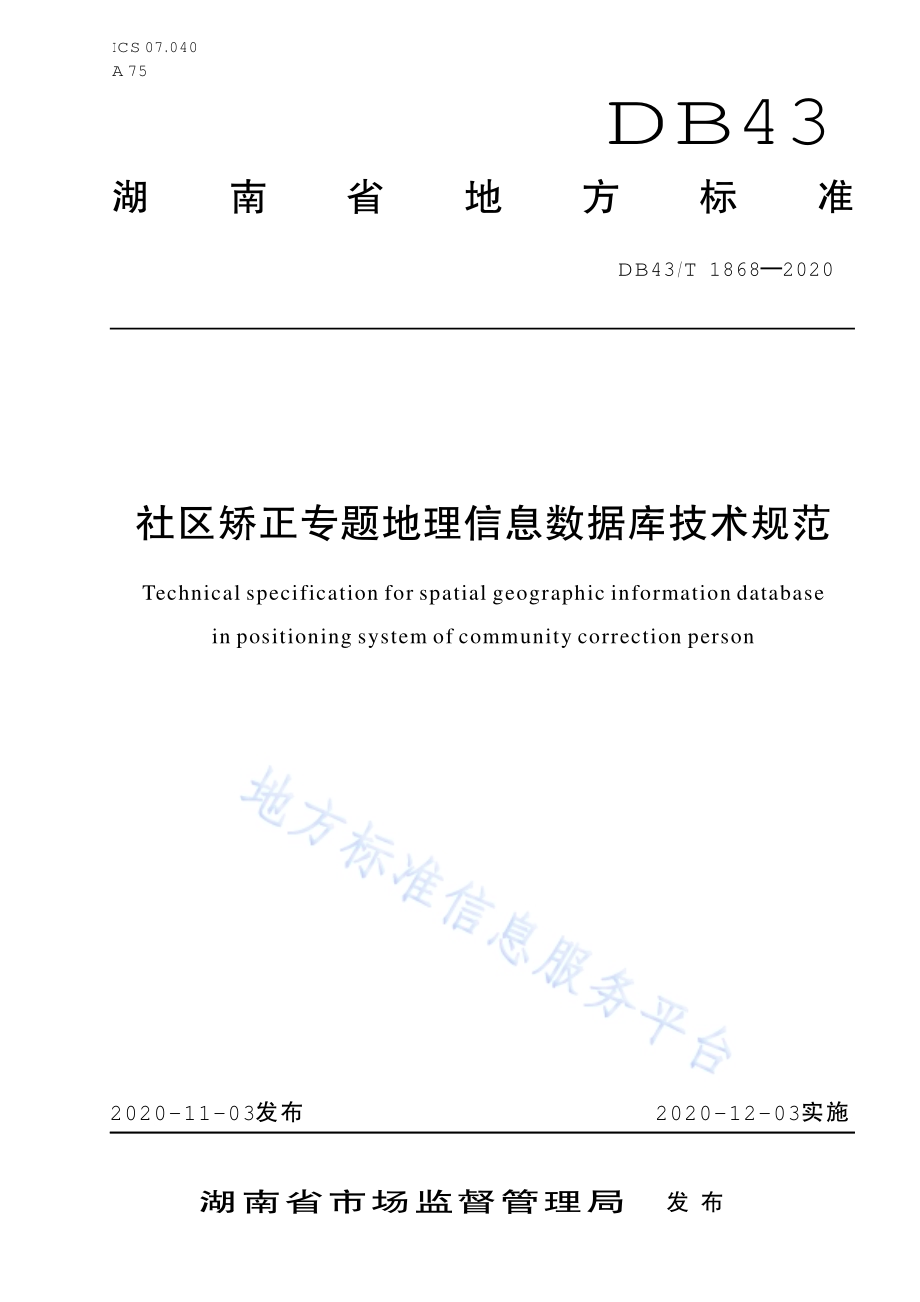

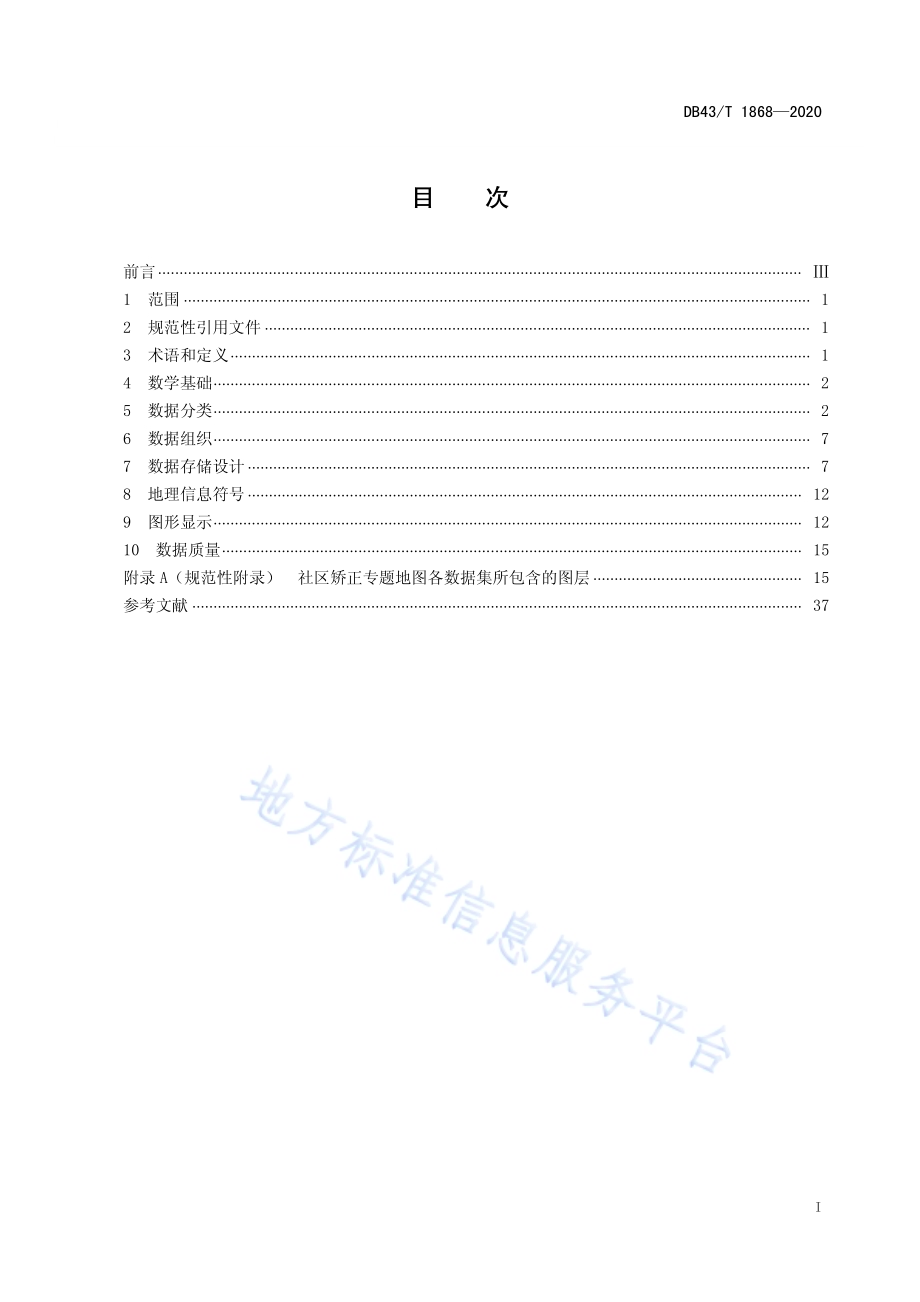

湖南省地方标准DB43湖南省市场监督管理局 发 布DB43/T 1868 2020 ICS 07.040A 752020-11-03发布 2020-12-03实施社区矫正专题地理信息数据库技术规范Technical specification for spatial geographic information database in positioning system of community correction personDB43/T 1868 2020 I 目 次 前言 1 范围 1 2 规 范性 引用 文件 1 3 术 语和 定义 1 4 数 学基 础 2 5 数 据分 类 2 6 数 据组 织 7 7 数 据存 储设 计 7 8 地 理信 息符 号 12 9 图 形显 示 12 10 数 据质 量 15 附录A（规 范性 附录）社区矫 正专 题地 图各 数据 集所包 含的 图层 15 参考文 献 37 DB43/T 1868 2020 II DB43/T 1868 2020 III 前 言 本 文件 按照 GB/T 1.1 2020 给 出的 规则 起草。本 文件 由中 南大 学提 出。本 文件 由湖 南省 司法 厅归 口。本 文件 起草 单位：中 南大 学、湖 南省 司法 厅、湖南 中大信 科软 件有 限公 司、湖南莫 尔标 准化 咨询 有限公司。本 文件 主要 起草 人：肖健 宇、侯 迁广、张 杰、许佑 民、徐 庆亮、侯 程迅、周 波、白 冰彦、苏 伟、廖宇、颜 卓。DB43/T 1868 2020 IV DB43/T 1868 2020 1 社区矫正 专题地 理信息数 据库技 术规范 1 范围 本文件 规定 了社 区矫 正专 题地理 信息 数据 库的 数学 基础、数据 分类、数 据组 织、数 据存 储设 计、信息符号、图 形显 示、数据 质量等 要求。本文件 适用 于社 区矫 正专 题地理 信息 的数 据收 集、整理与 建库 等工 作。2 规 范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 2260 中 华人 民共 和 国行政 区划 代码 GB/T 13923 2006 基础 地理信 息要 素分 类与 代码 GB/T 17941.1 2008 数 字测绘 产品 质量 要求 第1 部分：数 字线 划地 形图、数字高 程模 型质 量要求 GB 18030 信息 技术 中 文 编码字 符集 GB/T 35634 2017 公共 服务电 子地 图瓦 片数 据规 范 CH/T 9008.1 2010 基 础 地理信 息数 字成 果 1500 11000 1 2000 数 字线划 图 CH/Z 9011 2011 地理 信 息公共 服务 平台 电子 地图 数据规 范 SF/T 0016 2017 全国 社 区矫正 人员 定位 系统 技术 规范 DB43/T 213 县 级以 下行 政区划 代码 3 术 语和 定义 下列术 语和 定义 适用 于本 文件。3.1 空间地 理信 息数 据库 geographic information database 是应用 计算 机数 据库 技术 对空间 地理 数据 进行 科学 的组织 和管 理的 硬件 与软 件系统，自 然地 理和 人文地理 诸要 素文 件的 集合，是地 理信 息系 统的 核心 部分。3.2 基 础地 理信 息数 据 basic geographic information data 是基础 地理 信息 所描 述的 地理要 素的 集合，包 括水 系、居 民地 及设 施、交通、管线、境 界与 政区、地貌与 地名 以及 空间 定位 基础等。3.3 社区矫 正专 题数 据 community corrections thematic data 社区矫 正工 作所 需的 地理 要素的 集合，包括 各级 司 法行政 机关、各级 司法 行 政机关 管辖 范围、社区矫正对 象、各级 公安 机关、各级 公安 机关 管辖 范围、各级 法院、医疗 卫生 机 构、教 育机 构、宾 馆和 饭 店 DB43/T 1868 2020 2 以及文 化娱 乐场 所等。3.4 空间拓 扑 spatial topology 是空间 数据 的组 织方 式，基本类 型包 括点、线、面(多边形)、标注。4 数 学基 础 经纬度 坐标 系：CGCS2000，即 2000 国家 大地 坐标 系。5 数 据分 类 5.1 数据 类别 数据分 为基 础地 理信 息数 据和社 区矫 正专 题数 据。5.2 基础 地理 信息 数据 5.2.1 基础 地理信 息数 据 包括数 字线划 图（简称 DLG）和瓦 片地图。数 字线划 图的地 理数据 内容 宜按照 CH/T 9008.1 2010 中第 5、6 部 分的规 定，构成 线划地 图的 矢量 数据 需要 针对在 线显 示的 要求 进行内容分 级与 配置，形 成矢 量数据 集，矢量 数据 集应 采用 CH/Z 9011 2011 中 的政务 应用 级数 据集。瓦 片地图包 含的 地理 数据 应符 合 CH/Z 9011 2011 中第 6 部 分的 要求。5.2.2 制 作电 子地 图时，要素内 容按 照 CH/Z 9011 2011 中 政务应 用级 的要 素选取 规则 选取，具 体选取时，可依 据各 市节 点实 际情况 确定。5.3 社区 矫正 专题 数据 5.3.1 地 理实 体分 类 5.3.1.1 社区 矫正 业务 所 使用的 地理 实体 分类 见 表1。表1 社区 矫正 地理 实体 分类 大类名称 所含地理实体内容及分类名称 司法行政机关 省司法厅（局）及直属单 位 地市司法局及直属单位 县司法局及直属单位 司法所 监狱 强制戒毒所 司法行政机关管辖范围 省司法厅（局）管辖范围 地市司法局管辖范围 县司法局管辖范围 司法所管辖范围 社区矫正对象 严管级社区矫正对象 DB43/T 1868 2020 3 表1 社区 矫正 地理 实体 分类（续）大类名称 所含地理实体内容及分类名称 社区矫正对象 普管级社区矫正对象 宽管级社区矫正对象 公安机关 省公安厅及其直属单位 地市公安局及直属单位 县公安局及其直属单位 派出所 公安机关管辖范围 省公安厅管辖范围 地市公安局管辖范围 县公安局管辖范围 派出所管辖范围 警戒区域 警戒区域 警戒线 警戒线 党政机关 法院 医疗卫生机构 急救中心 卫生防疫中心（站）教育机构 幼儿园 宾馆与饭店 宾馆与饭店 文化娱乐场所 影剧院 卡拉OK 厅 音乐厅 礼堂 歌舞厅 夜总会 酒吧 电子游艺室 网吧 洗浴中心 5.3.2 地 理信 息分 类与 编 码 5.3.2.1 地 理信 息分类 代 码由行 政区编 码、基础地 理信息 要素分 类与 代码、社区矫 正专题 地理 要素分类码组 成，结构 见 图1。DB43/T 1868 2020 4 XX XX XX XXX XXXXXX XX XXX 社 区矫正 专题 地理 要素 二级 类别码 社区矫 正专 题地 理要 素一 级类别 码 基 础地理 信息 要素 分类 与代 码 行政区 编码 图1 社区 矫正 专题 地理 信息分 类代 码结 构 5.3.2.2 行政 区编 码应 符 合 GB/T 2260、DB43/T 213 的 要求。5.3.2.3 基础 地理 信息 要 素分类 与代 码应 符 合GB/T 13923 2006 的 规定，社 区 矫正专 题地 理要 素分 类码共5 位，由2 位 一级 类 别码 和 3 位 二级 类别 码组 成。社区 矫正 专题 数据 相 关的基 础地 理要 素分 类、一级类别 码见 表2，二 级类 别码见 表 3。表 2 社区 矫正 专题 数据 分类与 代码（一 级类 别）专题地理数据一级类别名称 基础地理信息要素分类与代码 社区矫正专题地理要素一级类别码 司法行政机关 311100 01 社区矫正对象位置 300000 02 公安机关 311100 03 党政机关 311100 04 医疗卫生机构 340100 05 教育机 构 340100 06 宾馆与饭店 340201 07 文化娱乐场所 340300 08 警戒线 600000 10 司法行政机关管辖范围 670000 01 公安机关管辖范围 670000 03 警戒区域 670000 09 表 3 社区 矫正 专题 数据 分类与 代码（二 级类 别）专题地理数据一级类别名称 专题地理数据二级类别名称 社区矫正专题地理要素二级类别码 司法行政机关 司法行政机关 000 本级 100 戒毒所 200 社区矫正机构（中心）300 监狱 400 其他 500 社区矫正对象位置 社区矫正对象 000 严管级社区矫正对象 100 普管级社区矫正对象 200 DB43/T 1868 2020 5 表3 社区 矫正 专题 数据 分类与 代码（二 级类 别）（续）专题地理数据一级类别名称 专题地理数据二级类别名称 社区矫正专题地理要素二级类别码 社区矫正对象位置 宽管级社区矫正对象 300 公安机关 公安机关 000 本级 100 区域内派出所 200 治安大队 300 第一治安大队 310 第二治安大队 320 第三治安大队 330 其他治安大队 390 看守所 400 其他 500 党政机关 党政机关 000 法院 100 医疗卫生机构 医疗卫生机构 000 急救中心 100 卫生防疫中心（站）200 教育机构 教育机构 000 幼儿园 100 宾馆与饭店 宾馆饭店 000 宾馆 100 饭店 200 文化娱乐场所 娱乐场所 100 影剧院 001 卡拉OK 厅 002 音乐厅 003 礼堂 004 歌舞厅 005 夜总会 006 酒吧 007 电子游艺室 008 网吧 009 洗浴中心 010 其他 011 DB43/T 1868 2020 6 表3 社区 矫正 专题 数据 分类与 代码（二 级类 别）（续）专题地理数据一级类别名称 专题地理数据二级类别名称 社区矫正专题地理要素二级类别码 警戒线 警戒线 100 司法行政机关管辖范围 司法行政机关管辖范围 000 本级 100 公安机关管辖范围 公安机关管辖范围 000 本级 100 警戒区域 警戒区域 100 5.3.3 地 理信 息分 层 5.3.3.1 地图 比例 尺 电子地 图应 支持 的比 例尺 及代码 见 表4。表4 社区 矫正 专题 电子 地图比 例尺 及代 码 比例尺 代码 1 250000 C 1 100000 D 1 50000 E 1 10000 G 1 5000 H 1 2000 I 1 1000 J 1 500 K 5.3.3.2 地理 实体 空间 几 何体 地理实 体的 空间 几何 体类 型及代 码见 表5。表5 社区 矫正 专题 地理 实体的 空间 几何 体类 型及 代码 几何体类型 代码 点 PT 线 LN 面（多边形）PL 文本标注 AN 5.3.3.3 分层 原则 地理信 息分 层应 按照 以下 原则：不 同比 例尺 的地 理要 素应放 在不 同图 层；DB43/T 1868 2020 7 不 同几 何体 类型 的地 理要素 应放 在不 同图 层；社 区矫 正专 题地 理要 素二级 类别 码后 两位 为 00，倒数 第三 位不 为 0 的编 码所对 应地 理要 素应作为一 个独 立图 层；地 理要 素的 逻辑 内容 相同但 地理 实体 丰富 多样 或在应 用中 需要 用多 种地 理实体 标识 的情 况，宜采用多 个图 层表 达。5.3.3.4 图层 编码 地理信 息图 层编 码由 行政 区域代 码、比 例尺 代码、社区矫 正专 题地 理要 素分 类码、几 何类 型标 识组成，结 构见 图2。XX X XXXXX XX 几何类 型标 识 社区矫 正专 题地 理要 素分 类码 比例尺 代码 行政区 域代 码（湖南 省 为43）图2 社区 矫正 专题 地理 信 息图 层编 码规 则 示例：长沙市司 法局 在 1:100000 地图上 录入的长 沙市公安 局的 坐标，其所 在的 图层 编码为：43D03100PT。5.3.3.5 图层 命名 规则 5.3.3.5.1 中文 命名规 则：“湖南 社区 矫正”+比例 尺+社区 矫正 专题地 理要 素 一级类 别名称+“-”+社区矫正 专题 地理 要素 二级 类别名 称+“（”几何 类型 名称“）”。示例：1 10000 比例 尺下的 司法行 政机关 所管辖的 监狱图 层，其 中文名 称为“湖南社 区矫 正 1 10000 司法行 政机关-监狱（点）”。5.3.3.5.2 英 文命 名规 则：“HNSQJZ”+“-”+比 例 尺代码+“-”+社区 矫正 专 题地理 要素 一级 类别 英文名称+“-”+社 区矫 正专 题 地理要 素二级 类别 英文名 称+“(”几何 类型 代码“)”。其中，地 理要素 一、二级类 别英 文名 称为 该名 称每个 拼音 的第 一个 字母 的顺序 组合，位 数不 超 过10 位。示例：1 10000 比例 尺下的 司法行 政机关 所管辖的 监狱图 层，其 简写为“HNSQJZ-G-SFXZJG-JY（PT）”。6 数 据组 织 6.1 社区 矫正 专题 地图 由 多个比 例尺 的数 据集 组成，每个 数据 集由 多个 图层 组成。6.2 社区 矫正 地理 信息 按 照比例 尺组 织 为8 个 数据 集：1 250000 数 据集、1 100000 数 据集、1 50000数据集、1 10000 数据 集、15000 数 据集、12000 数 据集、1 1000 数据 集、1 500 数 据集，8 个数据集 对应 的所 有图 层定 义见附 录 A。7 数 据存 储设 计 7.1 社区 矫正 专题 地理 数 据以矢 量点 格式 保存。7.2 应 设计 数据表 存储 社 区矫正 专题地 理信 息数据，设计 临时数 据表 存储待 审核入 库的社 区矫 正专题地理信 息数 据。DB43/T 1868 2020 8 7.3 社 区矫 正专题 地理 数 据包含 点状、线状、面状 和标注 等四种 数据 类型，每种数 据类型 应设 计不同的表。7.4 社 区矫 正专题 地理 实 体对象 编码作 为数 据库中 地理实 体要素 的唯 一标识，由社 区矫正 专题 地理信息分类 代码 与顺 序码 组成，结构 见 图3。XXXXXXXXXXXXXXXXXXXX XXXX 顺序码 社 区矫正 专题 地理 信息 分类 代码（20 位）图3 社区 矫正 专题 地理 实体要 素编 码规 则 7.5 社区 矫正 专题 地理 信 息图层 配置 表结 构见 表6，其中 数据 类型 采 用 SF/T 0016 2017 中 的定 义。表6 社区 矫正 专题 地理 信息图 层配 置表 字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 1 地理实体要素编码 STID C24 地理实体要素唯一编码 符合本标准第7.4 条的规定 是 否 2 地图比例尺代码 BLC C1 符合本标准表 4 的规定 否 否 3 地理实体一级类别码 YJLBM C2 符合本标准表 2 的规定 否 否 4 地理实体二级类别码 EJLBM C3 符合本标准表 3 的规定 否 否 5 图层编码 TCM C10 符合本标准第5.3.3.4 条的规定 否 否 6 最小显示比例尺代码 ZXBLC C1 地图缩放到最小时的地图比 例尺 否 否 7 最大显示比例尺代码 ZDBLC C1 地图缩放到最大时的地图比例尺 否 否 8 地理信息符号 DLXXFH BB 符合本标准第8 章的规定 否 否 9 线状要素颜色 XZYS C7 RGB 颜色#FFAABB 否 否 10 面状要素颜色 MZYS C7 RGB 颜色#FFAABB 否 否 11 面状要素透明度 MZTMD TN 透明度的百分比分子部分 否 否 12 中文字体系列 ZWFONT C16 支持 CSS 常用字体 否 否 13 英文字体系列 YWFONT C16 支持 CSS 常用字体 否 否 14 字体颜色 ZTYS C7 RGB 颜色#FFAABB 否 否 15 字体大小 ZTSIZE TN 字体像素值 否 否 16 备注 1 BZ1 C255 备注文字，最长 765 字节，连续存放在 3 个字段中 否 是 17 备注 2 BZ2 C255 否 是 18 备注 3 BZ3 C255 否 是 DB43/T 1868 2020 9 7.6 社区 矫正 线状/面状 地理实 体包 含的 点数 据表 见表 7，点 状/标 注地 理实 体数据 表结 构见 表 8，线 状/面状 地理 实体 数据 表结 构 见表 9，临 时点 状/标 注地 理实体 数据 表结 构见 表 10，临时 线状/面 状地 理实体数据 表结 构见 表 11。表 7 社区 矫正 线状/面 状 地理实 体包 含的 点数 据表 字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 1 点所属地理实体要素编码 STID C24 点所在的线状或面状地理实体要素的唯一编码 符 合 本 标 准第7.4 条的规定 是 否 2 经度 ZDX N8 否 否 3 纬度 ZDY N8 否 否 4 点编号 DBH NUMBER 一个线状或面状实体一般由多个点构成，每个点都有一个编号 否 否 5 备注 BZ C255 备注文字，最长 255 字节。否 是 表8 社区 矫正 点状/标 注 地理实 体数 据表 结构 字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 1 地理实体要素编码 STID C24 地理实体要素唯一编码 符合本标准第7.4 条的规定 是 否 2 地理实体名称 STNAME C100 汉字字符集符合GB 18030 的规定 否 否 3 经度 ZDX N8 否 否 4 纬度 ZDY N8 否 否 5 图层编码 TCM C10 符合本标准第5.3.3.4 条的规定 否 否 6 地理实体分类编码 STFLM C20 地理实体所属的社区矫正专题地理信息分类代码 符合本标准第5.3.2 条的规定 否 否 7 地理实体基础地理信息分类码 JCFLM C6 地理实体所属的分类代码中的基础地理信息分类码 符合本标准第5.3.2 条的规定 否 否 8 地理实体一级类别码 YJLBM C2 地理实体所属的分类代码中的专题一级类别码 符合本标准表 2 的规定 否 否 9 地理实体二级类别码 EJLBM C3 地理实体所属的分类代码中的专题二级类别码 符合本标准表 3 的规定 否 否 10 地理实体几何体类型代码 JHTLX C1 否 否 11 绘制时间 HZDATE D 地图绘制的年月日 否 否 12 数据入库时间 RKDATE D 地图数据存入数据库的年月日 否 否 13 备注 1 BZ1 C255 备注文字，最长 765 字节，连续存放在 3 个字段中 否 是 14 备注 2 BZ2 C255 否 是 15 备注 3 BZ2 C255 否 是 DB43/T 1868 2020 10 表9 社区 矫正 线状/面 状 地理实 体数 据表 结构 字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 1 地理实体要素编码 STID C24 地理实体要素唯一编码 符 合 本 标 准第7.4 条的规定 是 否 2 地理实体名称 STNAME C100 汉 字 字 符 集 符合 GB 18030的规定 否 否 3 点编号集合 DBHJ C255 一个线状实体由多个点构成，每个点都有一个编号 否 否 4 比例尺代码 BLC C1 地图比例尺代码 否 否 5 地理实体分类编码 STFLM C20 地理实体所属的社区矫正专题地理信息分类代码 符 合 本 标 准第5.3.2 条的规定 否 否 6 地理实体基础地理信息分类码 JCFLM C6 地理实体所属的分类代码中的基础地理信息分类码 符 合 本 标 准第5.3.2 条的规定 否 否 7 地理实体一级类别码 YJLBM C2 地理实体所属的分类代码中的专题一级类别码 符 合 本 标 准表 2 的规定 否 否 8 地理实体二级类别码 EJLBM C3 地理实体所属的分类代码中的专题二级类别码 符 合 本 标 准表 3 的规定 否 否 9 地理实体几何体类型代码 JHTLX C1 否 否 10 绘制时间 HZDATE D 地图绘制的年月日 否 否 11 数据入库时间 RKDATE D 地图数据存入数据库的 年月日 否 否 12 备注 1 BZ1 C255 备注文字，最长 765 字节，连续存放在 3 个字段中 否 是 13 备注 2 BZ2 C255 否 是 14 备注 3 BZ2 C255 否 是 表 10 社 区矫 正临 时点 状/标注 地理 实体 数据 表结 构 字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 1 地理实体要素编码 STID C24 地理实体要素唯一编码 符 合 本 标 准第7.4 条的规定 是 否 2 地理实体名称 STNAME C100 汉字字符集符合 GB 18030的规定 否 否 3 经度 ZDX N8 否 否 4 纬度 ZDY N8 否 否 5 图层编码 TCM C10 符 合 本 标 准第5.3.3.4 条的规定 否 否 6 地理实体分类编码 STFLM C20 地理实体所属的社区矫正专题地理信息分类代码 符 合 本 标 准第5.3.2 条规定 否 否 DB43/T 1868 2020 11 表10 社 区矫 正临 时点 状/标注 地理 实体 数据 表结 构（续）字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 7 地理实体基础地理信息分类码 JCFLM C6 地理实体所属的分类 代码中的基础地理信息分类码 符 合 本 标 准第5.3.2 条的规定 否 否 8 地理实体一级类别码 YJLBM C2 地理实体所属的分类代码中的专题一级类别码 符 合 本 标 准表 2 的规定 否 否 9 地理实体二级类别码 EJLBM C3 地理实体所属的分类代码中的专题二级类别码 符 合 本 标 准表 3 的规定 否 否 10 地理实体几何体类型代码 JHTLX C1 否 否 11 绘制时间 HZDATE D 地图绘制的年月日 否 否 12 录入员编号 LRYBH C22 符合标准 SF/T 0016 2017 的要求 符 合 SF/T 0016 2017 第9.2 条的规定 否 否 13 省级社矫机构审核状态 SJSH C1 0：未审核，1 已审核 否 否 14 地市级社矫机构审核状态 DJSH C1 0：未审核，1 已审核 否 否 15 县级社矫机构审核状态 XJSH C1 0：未审核，1 已审核 否 否 16 司法所审核状态 SFSSH C1 0：未审核，1 已审核 否 否 表 11 社 区矫 正临 时线 状/面状 地理 实体 数据 表结 构 字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 1 地理实体要素编码 STID C24 地理实体要素唯一编码 符合本标准第7.4 条的规定 是 否 2 地理实体名称 STNAME C100 汉字字符集符合GB 18030 的规定 否 否 3 点编号集合 DBHJ C255 一 个 线 状 实 体 由 多 个 点构成，每个点都有一个编号 否 否 4 比例尺代码 BLC C1 地图比例尺代码 否 否 5 地理实体分类编码 STFLM C20 地 理 实 体 所 属 的 社 区 矫正 专 题 地 理 信 息 分 类 代码 符合本标准第5.3.2 条的规定 否 否 6 地理实体基础地理信息分类码 JCFLM C6 地 理 实 体 所 属 的 分 类 代码 中 的 基 础 地 理 信 息 分类码 符合本标准第5.3.2 条的规定 否 否 7 地理实体一级类别码 YJLBM C2 地 理 实 体 所 属 的 分 类 代码中的专题一级类别码 符合本标准表2 的规定 否 否 8 地理实体二级类别码 EJLBM C3 地 理 实 体 所 属 的 分 类 代码中的专题二级类别码 符合本标准表3 的规定 否 否 9 地理实体几何体类型代码 JHTLX C1 否 否 10 绘制时间 HZDATE D 地图绘制的年月日 否 否 DB43/T 1868 2020 12 表11 社 区矫 正临 时线 状/面状 地理 实体 数据 表结 构（续）字段 序号 字段名 标识符 数据类型及长度 字段说明 属性值来源 主键 允许 空值 11 录入员编号 LRYBH C22 遵循标准 SF/T 0016 2017 的要求。符合SF/T 0016 2017 第 9.2条的规定 否 否 12 省级社矫机构审核状态 SJSH C1 0：未审核，1 已审核 否 否 13 地市级社矫机构审核状态 DJSH C1 0：未审核，1 已审核 否 否 14 县级社矫机构审核状态 XJSH C1 0：未审核，1 已审核 否 否 15 司法所审核状态 SFSSH C1 0：未审核，1 已审核 否 否 8 地 理信 息符 号 8.1 构成 方法 依据社 区矫 正专 题地 理信 息的分 类方 法，对每 个一 级 类别建 立相 应的 基础 图形，基础图 形釆 用象 形、写意、几何 等方 法进 行设 计；二 级类 别在 基础 图形 的基础 上，叠加 相应 的文 字、图 形，或 改变 颜色，组合成对 应的 符号，组 合方 法为：基础 图形+图形 或文字 或改 变颜 色=图形 符 号。8.2 基础 图形 社区矫 正专 题地 理信 息共 分为十 二大 类，相应 的基 础图形 见 表12。表 12 社 区矫 正专 题地 理 信息符 号构 成的 基础 图形 专题地理数据一级类别名称 基础图形 说明 扩充示例 司法行政机关 使 用 符 号标 记 定义 司 法行 政机 关 图 形，二 级分 类 通过 改变颜色填充等进行扩展+红色填充=（社区矫正机构（中心）社区矫正对象位置 使 用 写 意图 形 来定 义 矫正 对象，二 级类 别 通过 改 变颜 色进行扩充+红色填充=（严管级社区矫正对象）公安机关 使 用 符 号标 记 定义 公 安机 关图 形，二级 分 类通 过 改变 颜色填充等进行扩展+红色填充=（公安机关本级）党政机关 使 用 圆 形加 文 字符 号 标记 定义 党 政 机关 图 形，二 级分 类通过改变字体内容进行扩展 用“法”替换“政”变为（法院）医疗卫生机构 使 用 圆 形与 红 十字 组 合符 号标 记 定 义 医 疗 卫 生 机 构 图形，二 级分 类 通过 改 变图 形内 部 十 字位 置、添 加 图形 进行扩展+矩形=（急救中心）DB43/T 1868 2020 13 表12 社 区矫 正专 题地 理 信息符 号构 成的 基础 图形（续）专题地理数据一级类别名称 基础图形 说明 扩充示例 教育机构 使 用 椭 圆加 文 字符 号 标记 定义 党 政 机关 图 形，二 级分 类通过改变内部文字进行扩展 将“学”字替换成“幼”，（幼儿园）宾馆与饭店 使 用 矩 形加 文 字符 号 标记 定义 宾 馆 饭店 图 形，二 级分 类通过改变内部文字进行扩展 将“馆”字替换 成“宾”，（宾馆）文化娱乐场所 使 用 六 边形 加 文字 符 号标 记定 义 文 化娱 乐 场所 图 形，二级 分 类 通过 改 变内 部 文字 进行扩展 扩充方法参考宾馆饭店 司法行政机关管辖范围 使 用 黑 色闭 合 线表 示 司法 行政机关管辖范围 公安机关管辖范围 使 用 蓝 色闭 合 线表 示 公安 机关管辖范围 警戒区域 使 用 红 色闭 合 线表 示 警戒 区域 警戒线 使用紫色线条表示警戒线 8.3 地理 信息 图形 符号 社区矫 正专 题地 理信 息图 形符号 见 表13。表13 社 区矫 正专 题地 理 信息图 形符 号 专题地理数据一级类别名称 社区矫正专题地理要素一级类别码 专题地理数据二级类别名称 社区矫正专题地理要素二级类别码 信息图形符号 司法行政机关 01 司法行政机关 000 本级 100 戒毒所 200 社区矫正机构（中心）300 监狱 400 其他 500 DB43/T 1868 2020 14 表13 社 区矫 正专 题地 理 信息图 形符 号（续）专题地理数据一级类别名称 社区矫正专题地理要素一级类别码 专题地理数据二级类别名称 社区矫正专题地理要素二级类别码 信息图形符号 社区矫正对象位置 02 社区矫正对象 000 严管级社区矫正对象 100 普管级社区矫正对象 200 宽管级社区矫正对象 300 公安机关 03 公安机关 000 本级 100 区域内派出所 200 治安大队 300 看守所 400 其他 500 党政机关 04 党政机关 000 法院 100 医疗卫生机构 05 医疗卫生机构 000 急救中心 100 卫生防疫中心（站）200 教育机构 06 教育机构 000 幼儿园 100 宾馆饭店 07 宾馆饭店 000 DB43/T 1868 2020 15 表13 社 区矫 正专 题地 理 信息图 形符 号（续）专题地理数据一级类别名称 社区矫正专题地理要素一级类别码 专题地理数据二级类别名称 社区矫正专题地理要素二级类别码 信息图形符号 宾馆饭店 07 宾馆 100 饭店 200 文化娱乐场所 08 文化娱乐场所 100 司法行政机关管辖 范围 01 司法行政机关管辖 范围 000 本级 100 公安机关管辖范围 03 公安机关管辖范围 000 本级 100 警戒区域 09 警戒区域 100 警戒线 10 警戒线 100 9 图 形显 示 社区矫 正专 题地 理信 息图 形显示 应符 合CH/T 9008.1 和 GB/T 35634 中 相关 要 求。10 数 据质 量 社区矫 正专 题地 理信 息数 据质量 应符 合GB/T 17941.1 中 相关 要求。DB43/T 1868 2020 16 附录 A（规范 性附 录）社区矫 正专 题地 图各 数据 集所包 含的 图层 A.1 1 250000 数 据集 A.1.1 点 状图 层见 表A.1。表A.1 1 250000 点状 图 层 中文名称 英文名称 要素内容 湖南社区矫正 1 250000 司法 行政机关-本级（点）HNSQJZ-C-SFXZJG-BJ（PT）司法行政机关-省级 湖南社区矫正 1 250000 司法 行政机关-戒毒所（点）HNSQJZ-C-SFXZJG-JDS（PT）司法机关下属戒毒所-省级 湖南社区矫正 1 250000 司法 行政机关-社区矫正机构（中心）（点）HNSQJZ-C-SFXZJG-SQJZZX（PT）司法机关下属社区矫正机构（中心）-省级 湖南社区矫正 1 250000 司法 行政机关-监狱（点）HNSQJZ-C-SFXZJG-JY（PT）司法机关下属监狱-省级 湖南社区矫正 1 250000 司法 行政机关-其他（点）HNSQJZ-C-SFXZJG-QT（PT）其他司法行政机构-省级 湖南社区矫正 1 250000 社区 矫正对象-严管级社区矫正对象（点）HNSQJZ-C-SQJZDX-YGJSQJZDX（PT）辖区内严管级社区矫正对象 湖南社区矫正1 50000 社区矫 正对象-普管级社区矫正对象（点）HNSQJZ-C-SQJZDX-PGJSQJZDX（PT）辖区内普管级社区矫正对象 湖南社区矫正1 50000 社区矫 正对象-宽管级社区矫正对象（点）HNSQJZ-C-SQJZDX-KGJSQJZDX（PT）辖区内宽管级社区矫正对象 湖南社区矫正 1 250000 公安 机关-本级（点）HNSQJZ-C-GAJG-BJ（PT）公安行政机关-省级 湖南社区矫正 1 250000 公安 机关-治安大队（点）HNSQJZ-C-GAJG-ZADD（PT）公安机关下属治安大队-省级 湖南社区矫正 1 250000 公安 机关-看守所（点）HNSQJZ-C-GAJG-KSS（PT）公安机关下属看守所-省级 湖南社区矫正 1 250000 公安 机关-其他（点）HNSQJZ-C-GAJG-QT（PT）其他公安机构-省级 湖南社区矫正 1 250000 党政 机关-法院（点）HNSQJZ-C-DZJG-FY（PT）党政机关-省级 湖南社区矫正 1 250000 医疗 卫生机构-急救中心（点）HNSQJZ-C-YLWSJG-JJZX（PT）急救中心（部分）湖南社区矫正 1 250000 医疗 卫生机构-卫生防疫中心（点）HNSQJZ-C-YLWSJG-WSFYZ（PT）卫生防疫站（部分）A.1.2 线 状图 层见 表A.2。表A.2 1 250000 线状 图 层 中文图层命名 英文名称 要素内容 湖南社区矫正 1 250000 警戒 线-警戒线（线）HNSQJZ-C-JJX-JJX（LN）司法机关警戒线-省级 DB43/T 1868 2020 17 A.1.3 面 状图 层见 表A.3。表A.3 1 250000 面状 图 层 中文图层命名 英文名称 要素内容 湖南社区矫正1 250000 司法 行政机关管辖范围-本级（面）HNSQJZ-C-SFXZJGGX-BJ（PL）司法机关管辖范围-省级 湖南社区矫正 1 250000 公安 机关管辖范围-本级（面）HNSQJZ-C-GAJGGX-BJ（PL）公安机关管辖范围-省级 湖南社区矫正 1 250000 警戒 区域-警戒区域（面）HNSQJZ-C-JJQY-JJQY（PL）司法机关警戒区域-省级 A.1.4 标注 图层 见表A.4。表A.4 1 250000 标注 图 层 中文图层命名 英文名称 要素内容 湖南社区矫正1 250000 司法 行政机关-本级（标注）HNSQJZ-C-SFXZJG-BJ（AN）司法行政机关标注-省级 湖南社 区 矫 正 1 250000 司 法 行 政 机 关-戒 毒 所（标 注）HNSQJZ-C-SFXZJG-JDS（AN）司法行政机关下属戒毒所标注-省级 湖南社区矫正1 250000 司法 行政机关-社区矫正机构（中心）（标注）HNSQJZ-C-SFXZJG-SQJZZX（AN）司法行政机关下属社区矫正机构（中心）标注-省级 湖南社区矫正1 250000 司法 行政机关-监狱（标注）HNSQJZ-C-SFXZJG-JY（AN）司法行政机关下属监狱标注-省级 湖南社区矫正1 250000 司法 行政机关-其他（标注）HNSQJZ-C-SFXZJG-QT（AN）司法行政机关下属其他司法行政机构标注-省级 湖南社区矫正 1 250000 公安 机关-本级（标注）HNSQJZ-C-GAJG-BJ（AN）公安机关标注-省级 湖南社区矫正1 250000 公安 机关-治安大队（标注）HNSQJZ-C-GAJG-ZADD（AN）公安机关下属治安大队标注-省级 湖南社区矫正 1 250000 公安 机关-看守所（标注）HNSQJZ-C-GAJG-KSS（AN）公安机关下属看守所标注-省级 湖南社区矫正 1 250000 公安 机关-其他（标注）HNSQJZ-C-GAJG-QT（AN）公安机关下属其他公安机关标注-省级 湖南社区矫正 1 250000 党政 机关-法院（标注）HNSQJZ-C-DZJG-FY（AN）党政机关标注-省级 湖南社区矫正 1 250000 医疗 卫生机构-急救中心（标注）HNSQJZ-C-YLWSJG-JJZX（AN）急救中心标注（部分）湖南社区矫正1 250000 医疗 卫生机构-卫生防疫
