市政燃气管道安全评估规则DB4401／T 42-2020.pdf

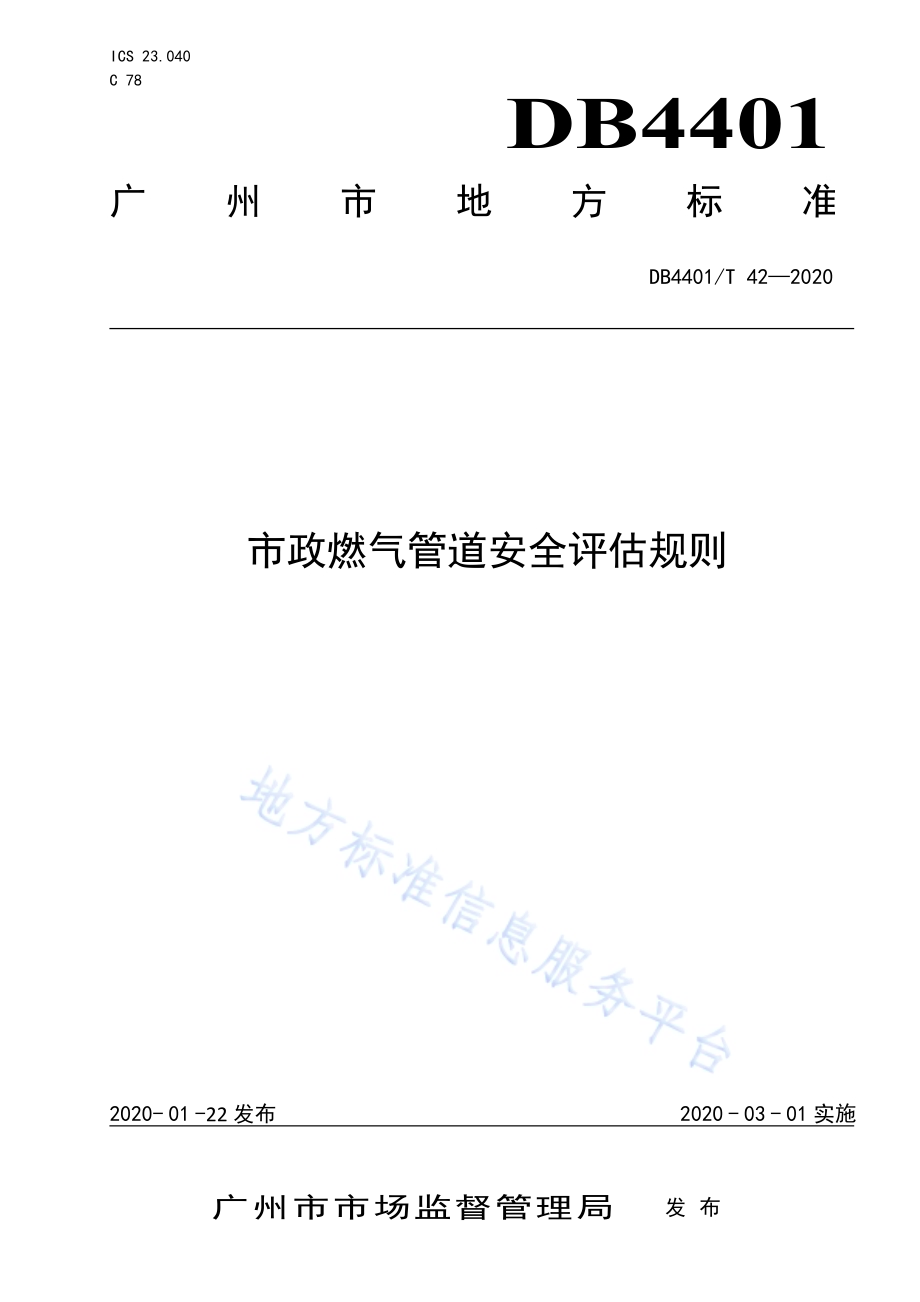

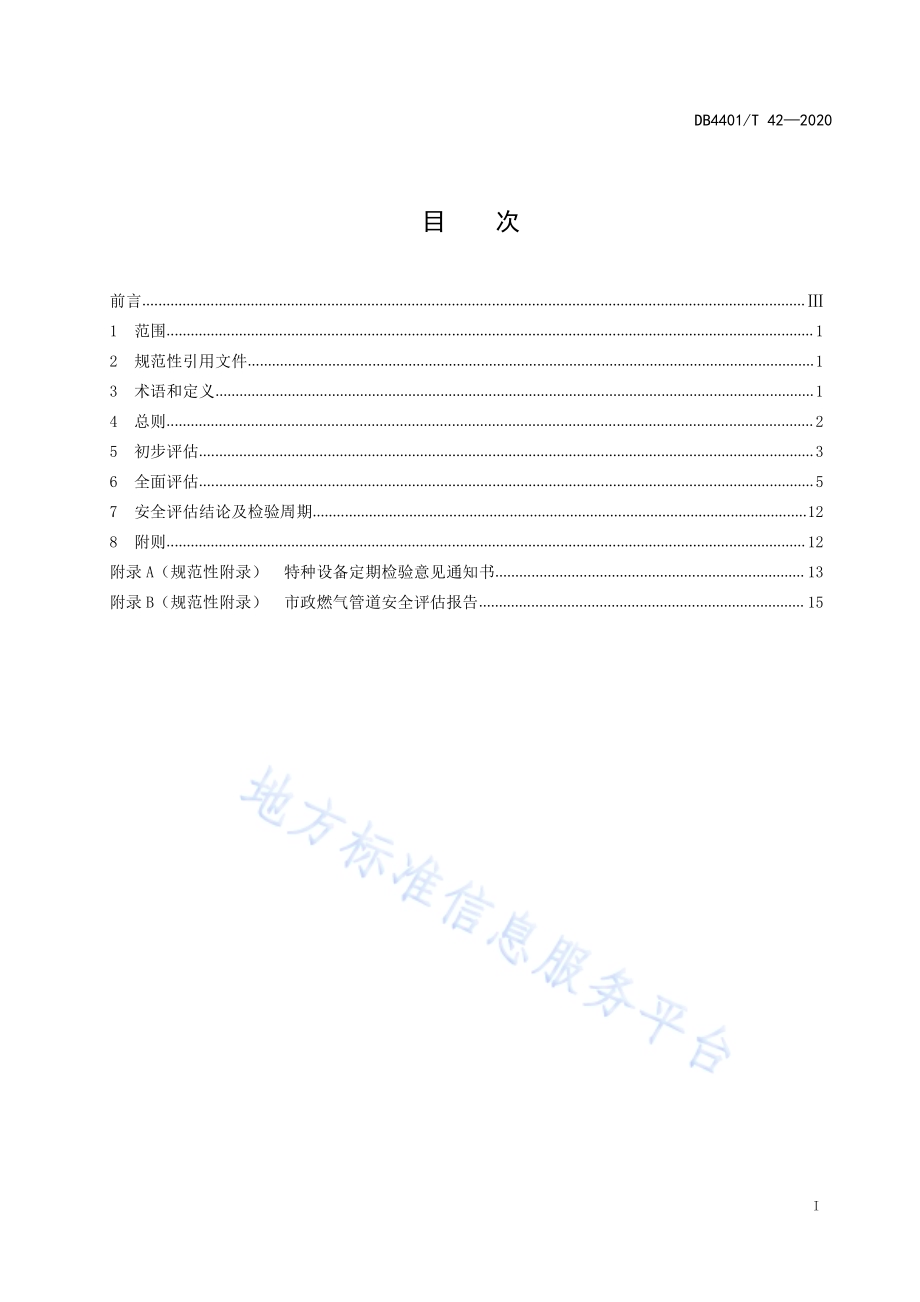

D B 4 4 0 1/T 4 2 2 0 2 0I C S 2 3.0 4 0C 7 8DB4401广 州 市 地 方 标 准D B 4 4 0 1/T 4 2 2 0 2 0市 政 燃 气 管 道 安 全 评 估 规 则2 0 2 0-0 1-22 发 布 2 0 2 0-0 3-0 1 实 施广 州 市 市 场 监 督 管 理 局发 布D B 4 4 0 1/T 4 2 2 0 2 0I目 次前 言.1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 总 则.25 初 步 评 估.36 全 面 评 估.57 安 全 评 估 结 论 及 检 验 周 期.1 28 附 则.1 2附 录 A（规 范 性 附 录）特 种 设 备 定 期 检 验 意 见 通 知 书.1 3附 录 B（规 范 性 附 录）市 政 燃 气 管 道 安 全 评 估 报 告.1 5D B 4 4 0 1/T 4 2 2 0 2 0I I I前 言本 标 准 按 G B/T 1.1-2 0 0 9 标 准 化 工 作 导 则 第 1 部 分：标 准 的 结 构 和 编 写 的 规 定 编 制。本 标 准 由 广 州 市 城 市 管 理 和 综 合 执 法 局 提 出 并 归 口。本 标 准 负 责 起 草 单 位：广 州 特 种 承 压 设 备 检 测 研 究 院。本 标 准 参 与 起 草 单 位：广 州 市 城 市 管 理 和 综 合 执 法 局。本 标 准 主 要 起 草 人：陈 成，肖 超 波，叶 伟 文，张 疆，彭 志 威，马 柯，禹 威，李 振 方，林 桥，李 伟，范 恩 庆，邵 翔，杨 根 华，贺 肖，鲁 志 龙，钟 晓 迅。本 标 准 为 首 次 发 布。D B 4 4 0 1/T 4 2 2 0 2 01市 政 燃 气 管 道 安 全 评 估 规 则1 范 围本 标 准 规 定 了 市 政 燃 气 管 道 安 全 评 估 的 基 本 内 容 和 基 本 要 求。本 标 准 适 用 于 特 种 设 备 目 录（国 质 检 锅 2 0 1 4 1 1 4 号）范 围 内，G B 1 级 状 况 不 明 市 政 燃 气 管 道的 安 全 评 估 工 作。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 1 7 8 2 0 天 然 气G B 5 0 0 2 8 城 镇 燃 气 设 计 规 范G B/T 1 9 2 8 5 2 0 1 4 埋 地 钢 质 管 道 腐 蚀 防 护 工 程 检 验G B/T 2 1 2 4 6 埋 地 钢 质 管 道 阴 极 保 护 参 数 测 量 方 法G B/T 2 1 4 4 7 2 0 1 8 钢 质 管 道 外 腐 蚀 控 制 规 范G B/T 2 7 5 1 2 埋 地 钢 质 管 道 风 险 评 估 方 法G B/T 2 7 6 9 9 钢 质 管 道 内 检 测 技 术 规 范G B/T 3 0 5 8 2 2 0 1 4 基 于 风 险 的 埋 地 钢 质 管 道 外 损 伤 检 验 与 评 价G B/T 3 4 3 4 6 基 于 风 险 的 油 气 管 道 安 全 隐 患 分 级 导 则G B/T 3 4 3 4 9 输 气 管 道 内 腐 蚀 外 检 测 方 法N B/T 4 7 0 1 3 承 压 设 备 无 损 检 测（所 有 部 分）S Y/T 0 0 8 7.2 钢 质 管 道 及 储 罐 腐 蚀 评 价 标 准 埋 地 钢 质 管 道 内 腐 蚀 直 接 评 价D B 4 4/T 2 0 3 3 在 用 聚 乙 烯 燃 气 埋 地 管 道 定 期 检 验 规 则D B 4 4 0 1/T 4 1 2 0 2 0 市 政 燃 气 管 道 定 期 检 验 规 范建 质 2 0 1 3 5 7 号 住 房 城 乡 建 设 部 关 于 发 布 市 政 公 用 工 程 设 计 文 件 编 制 深 度 规 定（2 0 1 3 版）的 通 知T S G D 7 0 0 3 压 力 管 道 定 期 检 验 规 则-长 输（油 气）管 道T S G D 7 0 0 4 压 力 管 道 定 期 检 验 规 则-公 用 管 道3 术 语 和 定 义以 下 术 语 和 定 义 适 用 于 本 标 准。3.1市 政 燃 气 管 道城 市 或 乡 镇 范 围 内 的 用 于 公 用 事 业 或 者 民 用 的 燃 气 管 道。3.2状 况 不 明 市 政 燃 气 管 道DB 4 4 0 1D B 4 4 0 1/T 4 2 2 0 2 02在 特 种 设 备 目 录 范 围 内，于 广 州 市 压 力 管 道 安 全 管 理 规 定 实 施 前 已 经 安 装，安 装 时 未 经 监督 检 验，且 投 用 后 未 进 行 过 全 面 检 验；或 超 过 全 面 检 验 有 效 期 仍 未 进 行 全 面 检 验，安 全 状 况 不 明 的 市 政燃 气 管 道。3.3安 全 评 估开 展 初 步 评 估 和 全 面 评 估，并 依 据 其 结 果 确 定 状 况 不 明 市 政 燃 气 管 道 是 否 符 合 安 全 使 用 条 件 的 分 析行 为。3.4初 步 评 估对 状 况 不 明 市 政 燃 气 管 道 是 否 具 备 全 面 评 估 条 件 的 分 析 行 为。3.5全 面 评 估对 状 况 不 明 市 政 燃 气 管 道 安 全 状 况 等 级 所 进 行 的 符 合 性 验 证 活 动。4 总 则4.1 状 况 不 明 市 政 燃 气 管 道 按 照 设 计 压 力 P（单 位：M P a）分 为 以 下 级 别：a)G B 1-级（2.5 P 4.0），G B 1-级（1.6 P 2.5）高 压 燃 气 管 道；b)G B 1-级（0.8 P 1.6），G B 1-级（0.4 P 0.8）次 高 压 燃 气 管 道；c)G B 1-级（0.2 P 0.4），G B 1-级（0.1 P 0.2）中 压 燃 气 管 道。4.2 状 况 不 明 市 政 燃 气 管 道 安 全 评 估 时 按 程 序 先 进 行 初 步 评 估，根 据 初 步 评 估 的 结 果 确 定 管 道 是 否 具备 全 面 评 估 的 条 件。对 具 备 全 面 评 估 条 件 的 管 道 应 进 行 全 面 评 估，对 不 具 备 全 面 评 估 条 件 的 管 道，应 按本 标 准 第 7、8 章 的 要 求 出 具 安 全 评 估 报 告。除 状 况 不 明 市 政 燃 气 管 道 以 外 的，经 安 装 监 督 检 验 或 全 面检 验 合 格 的 市 政 燃 气 管 道 可 直 接 开 展 定 期 检 验，定 期 检 验 工 作 按 照 D B 4 4 0 1/T 4 1 2 0 2 0 进 行。4.3 承 担 状 况 不 明 市 政 燃 气 管 道 安 全 评 估 的 机 构 应 经 国 家 质 检 总 局 核 准，具 备 D D 2 公 用 管 道 定 期 检 验资 质，其 中 对 G B 1-级、G B 1-级 燃 气 管 道 进 行 安 全 评 估 的 机 构 应 具 备 D D 1 长 输（油 气）管 道 定 期 检验 资 质。评 估 人 员 应 按 照 国 家 特 种 设 备 检 验 人 员 考 核 的 相 关 规 定 取 得 压 力 管 道 检 验 员 资 格，其 中 G B 1-级、G B 1-级 燃 气 管 道 的 评 估 人 员 应 取 得 压 力 管 道 检 验 师 资 格。检 验 机 构 应 接 受 燃 气 主 管 部 门 的 监 督，并 对 安 全 评 估 结 论 的 真 实 性、准 确 性、有 效 性 负 责。4.4 管 道 安 全 评 估 前，承 担 安 全 评 估 工 作 的 评 估 人 员 应 制 定 安 全 评 估 方 案，安 全 评 估 方 案 应 满 足 本 标准 第 5、6 章 的 要 求，且 包 含 安 全 措 施 和 应 急 预 案 内 容。初 步 评 估 方 案 与 全 面 评 估 方 案 应 经 检 验 机 构 授权 的 技 术 负 责 人 审 批。4.5 管 道 使 用 单 位 应 根 据 本 标 准 的 要 求 做 好 管 道 安 全 评 估 前 的 各 项 准 备 工 作，使 管 道 处 于 适 合 的 待 检状 态，提 供 安 全 的 评 估 环 境，负 责 安 全 评 估 所 需 要 的 辅 助 工 作，协 助 检 验 机 构 进 行 安 全 评 估 工 作。4.6 评 估 人 员 应 严 格 按 照 批 准 的 方 案 开 展 安 全 评 估 工 作，安 全 评 估 过 程 中 的 内 容 或 项 目 需 作 调 整 时，应 采 取 经 过 例 外 偏 离 许 可 的 相 关 程 序，经 检 验 机 构 技 术 负 责 人 批 准。4.7 使 用 单 位 应 根 据 初 步 评 估 发 现 的 问 题，落 实 整 改 措 施。对 具 备 全 面 评 估 条 件 的 管 道，使 用 单 位 应制 定 并 向 检 验 机 构 提 交 全 面 评 估 计 划，安 排、配 合 全 面 评 估 工 作。4.8 安 全 评 估 过 程 中 评 估 人 员 应 认 真 执 行 管 道 使 用 单 位 的 安 全 管 理 规 定。4.9 设 计 压 力 大 于 4.0 M P a 的 超 高 压 燃 气 管 道，其 安 全 评 估 内 容 和 要 求 参 照 T S G D 7 0 0 3 和 其 他 相 关 标准 执 行。4.1 0 城 镇 燃 气 输 配 系 统 中 的 门 站、调 压 站（器）管 道 及 其 安 全 保 护 装 置、附 属 设 施 的 安 全 评 估 参 照 工业 管 道、压 力 容 器 安 全 评 估 有 关 要 求 执 行。D B 4 4 0 1/T 4 2 2 0 2 035 初 步 评 估5.1 初 步 评 估 项 目5.1.1 初 步 评 估 项 目 包 括 技 术 资 料 审 查、宏 观 检 查 和 风 险 预 评 估。5.1.2 技 术 资 料 审 查 应 包 括 以 下 内 容：a)安 全 管 理 资 料，包 括 安 全 管 理 规 章 制 度 与 安 全 操 作 规 程，作 业 人 员 上 岗 持 证 情 况 等；b)技 术 档 案 资 料，包 括 设 计、安 装、改 造 和 维 修 等 施 工、竣 工 验 收 资 料，其 中 设 计 资 料 应 符 合 建质 2 0 1 3 5 7 号 要 求；c)运 行 状 况 资 料，包 括 管 道 运 行 记 录、隐 患 排 查 治 理 记 录、管 道 修 理 或 改 造 资 料、管 道 事 故 或 失效 资 料、管 道 周 围 的 其 他 施 工 活 动、管 道 电 法 保 护 日 常 检 查 记 录、输 送 介 质 分 析 报 告（特 别 是含 硫 化 氢、二 氧 化 碳 和 游 离 水）；d)按 照 G B/T 2 7 5 1 2 开 展 风 险 预 评 估 工 作 所 需 的 技 术 资 料。5.1.3 宏 观 检 查 应 包 括 以 下 内 容：a)地 面 泄 漏 检 查，主 要 检 查 管 道 穿、跨 越 段、阀 门、阀 井、法 兰、凝 水 缸、补 偿 器、调 压 器、套管 等 组 成 件，铸 铁 管 连 接 接 口、钢 塑 转 换 接 口 是 否 存 在 泄 漏 情 况，对 管 道 采 用 相 应 的 泄 漏 检 测仪 进 行 地 面 不 开 挖 检 测 或 者 地 面 钻 孔 检 测，必 要 时 对 燃 气 可 能 泄 漏 扩 散 到 的 地 沟、窨 井、地 下建（构）筑 物 内 进 行 检 查；b)位 置 与 走 向 检 查，主 要 根 据 管 道 地 面 标 志 核 对 管 道 位 置、埋 深 和 走 向 是 否 与 设 计 图 纸 相 符；c)地 面 标 志 检 查，主 要 检 查 标 志 桩、测 试 桩、里 程 桩、标 志 牌 以 及 锚 固 墩、围 栏 等 是 否 外 观 完 好，是 否 丢 失；d)阀 门、法 兰 等 管 道 元 件 的 检 查，主 要 检 查 管 道 元 件 是 否 满 足 使 用 工 况 和 设 计 要 求；e)管 道 沿 线 地 表 环 境 调 查，主 要 参 照 G B/T 3 4 3 4 6 的 隐 患 分 类 辨 识 方 法，检 查 管 道 沿 线 是 否 存 在不 符 合 G B 5 0 0 2 8 或 其 他 相 关 标 准 要 求 的 以 下 隐 患：1)占 压，包 括 建（构）筑 物 占 压、大 型 物 料 或 设 备 堆 压、深 根 植 物 占 压；2)间 距、包 括 与 人 口 密 集 区、与 建（构）筑 物、与 易 燃 易 爆 场 所、特 殊 作 业 间 距 不 足；3)不 符 合 要 求 的 交 叉、并 行（含 穿 跨 越），包 括 与 管 线、与 铁 路 或 公 路、与 河 流 或 水 源 地 交叉、并 行；4)地 质 灾 害，包 括 滑 坡、泥 石 流、塌 陷、冻 土 影 响，崩 塌、水 毁、黄 土 失 陷 影 响，地 震 影 响等。5.1.4 钢 质 管 道 应 按 照 G B/T 2 7 5 1 2 进 行 风 险 预 评 估，聚 乙 烯 管 道 应 按 照 D B 4 4/T 2 0 3 3 2 0 1 7 附 录 B进 行 风 险 预 评 估。5.2 问 题 处 理5.2.1 初 步 评 估 发 现 需 要 处 理 的 问 题，检 验 单 位 应 以 特 种 设 备 定 期 检 验 意 见 通 知 书（2）（以 下 简称 意 见 书（2），格 式 见 附 录 A）的 形 式 反 馈 给 使 用 单 位。5.2.2 使 用 单 位 应 按 照 意 见 书（2）的 要 求 对 问 题 进 行 处 理，包 括 联 系 设 计 单 位 补 充 出 具 设 计 文 件、对 缺 陷 进 行 修 复 等。问 题 处 理 前，使 用 单 位 应 制 定 方 案，相 关 文 件 记 录 应 存 档。5.2.3 问 题 处 理 完 成，并 由 原 检 验 机 构 确 认 合 格 后，使 用 单 位 应 安 排 对 管 道 进 行 全 面 评 估。使 用 单 位在 规 定 时 限 内 未 完 成 处 理 工 作 的，检 验 机 构 可 按 实 际 评 估 情 况 出 具 安 全 评 估 报 告。5.3 初 步 评 估 结 果5.3.1 初 步 评 估 的 结 果 分 为：“具 备 全 面 评 估 条 件”与“不 具 备 全 面 评 估 条 件”两 种。DB 4 4 0 1D B 4 4 0 1/T 4 2 2 0 2 045.3.2 经 技 术 资 料 审 查，被 评 价 的 市 政 燃 气 管 道，设 计 文 件 不 齐 全 或 设 计 文 件 与 被 评 估 管 道 不 相 符 时，使 用 单 位 应 联 系 具 备 相 应 资 质 的 设 计 单 位 补 齐 或 重 新 出 具 设 计 文 件。在 规 定 时 限 内 未 完 成 处 理 工 作，可判 定 为“不 具 备 全 面 评 估 条 件”。5.3.3 经 宏 观 检 查，发 现 管 道 沿 线 存 在 表 1 中 较 大 隐 患 时，应 分 析 隐 患 的 主 要 来 源，并 针 对 其 隐 患 主要 来 源 采 取 措 施，以 降 低 隐 患 级 别。在 规 定 时 限 内 未 完 成 处 理 工 作，可 判 定 为“不 具 备 全 面 评 估 条 件”。表 1 隐 患 级 别 划 分 判 据隐患类别 隐患级别一级类别 二级类别 一般隐患 较大隐患管道设施管道周边有可燃气体、高温气体泄漏 均视为较大隐患管道位置、埋深和走向与设计图纸不符 均视为较大隐患管道地面标志错误或缺失同时满足以下条件的：a)管道地面标志错误或缺失，但可通过探管仪等检测工具确认走向；b)经使用单位现场勘查，管道实际走向与设计图纸相符。除一般隐患以外的管道元件不满足使用工况或设计要求 均视为较大隐患占压建（构）筑物占压同时满足以下条件的：a)无人员经常滞留的建（构）筑物占压管道；b)管道及其附属设施可实施检测，且管道警示、防护设施有效。除一般隐患以外的大型物料或设备堆压同时满足以下条件的：a)可移除且非易燃易爆物品；b)管道及其附属设施可实施检测，且管道警示、防护设施有效。除一般隐患以外的深根植被占压 深根植被占压视为一般隐患。间距不足与人口密集区间距不足同时满足以下条件的：a)存在 1 0 人以下经常滞留的场所与管道间距不足；b)管道及其附属设施可实施检测，且管道警示、防护设施有效。除一般隐患以外的与建（构）筑物间距不足与易燃易爆场所间距不足 均视为较大隐患特殊作业间距不足管道使用单位有效实施监管，并设有防护措施的。除一般隐患以外的不满足标准规范要求的交叉、并行（含穿跨越）与管线交叉、并行同时满足以下条件的：a)与线缆交叉净距小于 0.5 m；b)管道及其附属设施可实施检测，且管道警示、防护设施有效。除一般隐患以外的D B 4 4 0 1/T 4 2 2 0 2 05表 1 隐 患 级 别 划 分 判 据（续）隐患类别 隐患级别一级类别 二级类别 一般隐患 较大隐患不满足标准规范要求的交叉、并行（含穿跨越）与铁路或公路交叉、并行同时满足以下条件的：a)管道与二级及以下等级的公路并行且安全距离不足，或与国铁级以下铁路并行且安全距离不足，或管道受交直流干扰且未采取排流措施及措施未达标的；b)管道及其附属设施可实施检测，且管道警示、防护设施有效。除一般隐患以外的与河流或水源地交叉、并行同时满足以下条件的：a)埋深不符合设计要求，各种支护、水工保护破损，架空段腐蚀严重的；b)管道及其附属设施可实施检测，且管道警示、防护设施有效。除一般隐患以外的地质灾害滑坡、泥石流、塌陷、冻土影响 均视为较大隐患 崩塌、水毁、黄土失陷影响地震影响5.3.4 经 风 险 预 评 估，发 现 管 道 风 险 绝 对 等 级 或 相 对 等 级 为 下 述 a）或 b）时，应 分 析 风 险 的 主 要 来 源，并 针 对 其 风 险 主 要 来 源 采 取 措 施 进 行 处 理，以 降 低 风 险 级 别。在 规 定 时 限 内 未 完 成 处 理 工 作，可 判 定 为“不 具 备 全 面 评 估 条 件”：a)G B 1-级、G B 1-级 燃 气 管 道 位 于 事 故 后 果 严 重 区 内，经 风 险 预 评 估，风 险 等 级 为 高 风 险 或 较高 风 险；b)G B 1-级 G B 1-级 燃 气 管 道 经 风 险 预 评 估，风 险 等 级 为 高 风 险。5.3.5 除 5.3.2 5.3.4 条 所 述 范 围 的 管 道，可 判 定 为“具 备 全 面 评 估 条 件”。6 全 面 评 估6.1 基 本 要 求状 况 不 明 钢 质 市 政 燃 气 管 道 全 面 评 估 项 目 包 括 一 般 性 检 查、腐 蚀 防 护 系 统 检 测 与 评 价、开 挖 直 接 检测 与 评 价、管 道 本 体 评 价 和 外 损 伤 综 合 评 价。必 要 时，也 可 选 择 内 检 测、内 腐 蚀 或 应 力 腐 蚀 开 裂 直 接 评价，采 用 内 检 测、内 腐 蚀 或 应 力 腐 蚀 开 裂 直 接 评 价 时，应 参 照 T S G D 7 0 0 3、T S G D 7 0 0 4、G B/T 2 7 6 9 9、G B/T3 4 3 4 9、S Y/T 0 0 8 7.2 或 其 他 相 关 标 准 的 要 求 进 行。状 况 不 明 聚 乙 烯 市 政 燃 气 管 道 的 全 面 评 估 项 目 和 要 求参 照 D B 4 4/T 2 0 3 3 进 行。6.2 一 般 性 检 查6.2.1 防 腐 层 检 查主 要 检 查 入 土 端 与 出 土 端、露 管 段、阀 室 内 管 道 防 腐 层 的 完 好 情 况，评 估 人 员 认 为 有 必 要 时，可 对DB 4 4 0 1D B 4 4 0 1/T 4 2 2 0 2 06事 故 后 果 严 重 区 或 风 险 较 高 地 段 管 道 采 用 检 测 设 备 进 行 地 面 不 开 挖 检 测。6.2.2 电 性 能 测 试电 性 能 测 试 具 体 要 求 如 下：a)测 试 绝 缘 法 兰、绝 缘 接 头、绝 缘 短 管、绝 缘 套、绝 缘 固 定 支 墩 和 绝 缘 垫 块 等 电 绝 缘 装 置 的 绝 缘性 能；b)对 采 用 法 兰 和 螺 纹 等 非 焊 接 件 连 接 的 阀 门 等 管 道 附 件 的 跨 接 电 缆 或 者 其 他 电 连 接 设 施，测 试 其电 连 续 性；c)测 试 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4、G B/T 2 1 2 4 6 进 行。注：本条仅适用于有阴极保护的钢质管道。6.2.3 阴 极 保 护 系 统 测 试阴 极 保 护 系 统 测 试 具 体 要 求 如 下：a)管 道 沿 线 保 护 电 位，测 量 时 应 考 虑 I R 降 的 影 响；b)牺 牲 阳 极 输 出 电 流、开 路 电 位（管 道 保 护 电 位 异 常 时 测 试）；c)管 内 电 流（当 管 道 保 护 电 位 异 常 时 测 试）；d)辅 助 阳 极 床 和 牺 牲 阳 极 接 地 电 阻（牺 牲 阳 极 接 地 电 阻 应 在 管 道 保 护 电 位 异 常 时 测 试）；e)阴 极 保 护 系 统 运 行 状 况，检 查 管 道 阴 极 保 护 率 和 运 行 率、排 流 效 果，阴 极 保 护 系 统 设 备 及 其 排流 设 施；f)测 试 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4、G B/T 2 1 2 4 6 进 行。注：本条仅适用于有阴极保护的钢质管道。6.2.4 壁 厚 测 定当 阀 门 井 具 备 作 业 空 间 时，利 用 阀 门 井，对 压 力 管 道 或 者 有 明 显 腐 蚀 和 冲 刷 减 薄 的 弯 头、三 通、管径 突 变 部 位 以 及 相 邻 直 管 部 位 进 行 壁 厚 抽 样 测 定。6.2.5 介 质 腐 蚀 性 调 查按 照 G B 1 7 8 2 0、G B 5 0 0 2 8 的 要 求，对 管 输 介 质 成 分 测 试 报 告 进 行 分 析，开 展 介 质 腐 蚀 性 调 查。6.2.6 安 全 保 护 装 置 检 查参 照 工 业 管 道 定 期 检 验 有 关 要 求 执 行，特 殊 的 安 全 保 护 装 置 参 照 现 行 相 关 标 准 的 规 定。6.2.7 地 质 条 件 调 查按 照 相 应 标 准 的 要 求，对 有 危 险 的 矿 产 地 下 采 空 区、黄 土 湿 陷 区、潜 在 崩 塌 滑 坡 区、泥 石 流 区、地质 沉 降 区、风 蚀 沙 埋 区、膨 胀 土 和 盐 渍 土、活 动 断 层 等 地 质 灾 害 进 行 地 质 条 件 调 查。注：本条仅适用于 G B 1-级、G B 1-级燃气管道。6.2.8 其 他 检 查其 他 检 查 要 求 如 下：a)穿 越 管 段 检 查，主 要 检 查 穿 越 管 道 锚 固 墩、套 管 检 查 孔 的 完 好 情 况 以 及 河 流 冲 刷 侵 蚀 情 况，穿越 处 保 护 工 程 的 稳 固 性、河 道 变 迁 等 情 况；b)跨 越 管 段 检 查，主 要 检 查 跨 越 管 道 防 腐 层、补 偿 器、锚 固 墩 的 完 好 情 况，吊 索、支 架、管 子 墩架 的 变 形、腐 蚀 情 况，钢 结 构 及 基 础、钢 丝 绳、索 具 及 其 连 接 件 等 腐 蚀 损 伤 情 况；D B 4 4 0 1/T 4 2 2 0 2 07c)凝 水 缸 检 查，主 要 检 查 定 期 排 放 积 水 情 况，护 盖、排 水 装 置 的 泄 漏、腐 蚀 和 堵 塞 情 况；d)水 工 保 护 设 施 情 况 检 查；e)评 估 人 员 认 为 有 必 要 的 其 他 检 查。注：其中 d）项仅适用于 G B 1-级、G B 1-级燃气管道。6.3 腐 蚀 防 护 系 统 检 测 与 评 价6.3.1 土 壤 腐 蚀 性 测 试 与 评 价6.3.1.1 土 壤 腐 蚀 性 测 试 项 目 宜 包 括 土 壤 电 阻 率、管 道 自 然 腐 蚀 电 位、氧 化 还 原 电 位、土 壤 p H 值、土壤 质 地、土 壤 含 水 量、土 壤 含 盐 率、土 壤 C l-含 量 等 8 个 参 数 的 测 试。6.3.1.2 土 壤 腐 蚀 性 检 测 项 目 和 检 测 比 例，应 根 据 风 险 预 评 估 的 结 果，按 照 G B/T 3 0 5 8 2 2 0 1 4 附录 A.1 或 其 他 相 关 标 准 进 行 选 取，测 试 方 法 和 评 价 等 级 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.3.1.3 当 评 价 土 壤 腐 蚀 性 的 8 个 检 测 指 标 不 全 时，可 按 照 G B/T 1 9 2 8 5 2 0 1 4 附 录 L 对 缺 项 检 测 指 标进 行 估 算。6.3.2 杂 散 电 流 测 试 与 评 价6.3.2.1 直 流 杂 散 电 流 干 扰 采 用 管 道 附 近 土 壤 表 面 电 位 梯 度 来 进 行 评 价，当 具 备 测 试 条 件 时，也 可 采用 未 施 加 阴 极 保 护 时 管 道 任 意 点 上 的 管 地 电 位 较 自 然 腐 蚀 电 位 的 偏 移 量 来 进 行 测 量 和 评 价，测 试 和 评 价方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.3.2.2 交 流 杂 散 电 流 干 扰 采 用 交 流 干 扰 电 压 进 行 评 价，当 具 备 测 试 条 件 时，也 可 测 量 交 流 电 流 密 度，测 试 和 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.3.2.3 当 6.3.2.1 和 6.3.2.2 的 测 试 与 评 价 方 法 难 以 进 行 时，可 采 用 静 态 或 动 态 杂 散 电 流 测 试 法，测 试 管 地 电 位 波 动 值 或 感 应 电 流 波 动 值，测 试 与 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.3.3 大 气 腐 蚀 性 调 查对 可 能 存 在 大 气 腐 蚀 环 境 的 跨 越 段 与 露 管 段，应按 照 G B/T 2 1 4 4 7 2 0 1 8 第 4.3 条 的 规 定 进 行 大 气腐 蚀 性 调 查。6.3.4 防 腐 层 状 况 不 开 挖 检 测 与 评 价6.3.4.1 对 防 腐 层 采 用 不 开 挖 方 法 进 行 检 测，主 要 检 测 方 法 有 直 流（交 流）电 位 梯 度 法、直 流 电 位（交流 电 流）衰 减 法、皮 尔 逊（人 体 电 容）法 等。检 测 过 程 中 可 选 择 两 种 相 互 补 充 的 检 测 方 法。6.3.4.2 防 腐 层 不 开 挖 检 测 的 项 目 和 比 例，应 根 据 风 险 预 评 估 的 结 果，按 照 G B/T 3 0 5 8 2 2 0 1 4 附 录A.2 或 其 他 相 关 标 准 进 行 选 取，测 试 方 法 和 评 价 等 级 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.3.4.3 防 腐 层 状 况 等 级 分 为 4 个 等 级，可 采 用 电 流 衰 减 率 Y（d B/m）、防 腐 层 绝 缘 电 阻 率（k m2）、电 导 率（S/m2）或 破 损 点 密 度（处/1 0 0 m）等 指 标 进 行 分 析，分 级 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 附录 K 或 其 他 相 关 标 准 进 行。当 采 用 电 流 衰 减 率 或 防 腐 层 绝 缘 电 阻 率 作 为 评 价 指 标 时，可 在 实 际 土 壤 电 阻率 和 试 验 分 析 的 基 础 上，对 G B/T 1 9 2 8 5 2 0 1 4 附 录 K 评 价 表 中 的 分 界 点 进 行 适 当 调 整。6.3.5 管 道 阴 极 保 护 有 效 性 检 测 与 评 价6.3.5.1 对 采 用 外 加 电 流 阴 极 保 护 或 者 牺 牲 阳 极 阴 极 保 护 的 管 道，应 采 用 相 应 检 测 技 术 测 试 管 道 的 真实 阴 极 保 护 极 化 电 位，阴 极 保 护 准 则 依 据 G B/T 2 1 4 4 7 2 0 1 8 或 其 他 相 关 标 准，检 测 比 例 和 要 求 按 照 G B/T3 0 5 8 2 2 0 1 4 或 其 他 相 关 标 准 进 行。DB 4 4 0 1D B 4 4 0 1/T 4 2 2 0 2 086.3.5.2 阴 极 保 护 有 效 性 可 通 过 测 试 阴 保 系 统 的 管 地 保 护 电 位、计 算 阴 保 系 统 的 保 护 率、保 护 度、运行 率 等 指 标 进 行 评 价，检 测 和 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.3.6 排 流 效 果 检 测 与 评 价排 流 效 果 检 测 评 价 包 括 直 流 排 流 保 护 效 果 检 测 评 价 和 交 流 排 流 效 果 检 测 评 价，检 测 方 法 和 评 价 指 标按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.3.7 腐 蚀 防 护 系 统 综 合 评 价根 据 上 述 土 壤 腐 蚀 性、杂 散 电 流、防 腐 层 状 况、阴 极 保 护 有 效 性、排 流 效 果 等 各 项 检 测 评 价 结 果 进行 综 合 评 价，腐 蚀 防 护 系 统 的 综 合 评 价 分 为 4 个 等 级，可 采 用 模 糊 数 学 综 合 评 价 方 法 或 由 相 关 专 业 机 构认 可 的 其 他 可 行 方 法 进 行。模 糊 数 学 综 合 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 附 录 L 或 其 他 相 关 标 准 进 行。腐 蚀 防 护 系 统 分 级 属 性 如 下：a)1 级：腐 蚀 防 护 系 统 功 能 完 好，满 足 设 计 要 求；b)2 级：腐 蚀 防 护 系 统 基 本 完 好，但 存 在 一 些 不 影 响 防 护 效 果 的 缺 陷，能 基 本 满 足 设 计 要 求；c)3 级：腐 蚀 防 护 系 统 整 体 状 况 较 差，存 在 缺 陷，不 能 完 全 满 足 设 计 要 求，在 使 用 单 位 采 取 适 当措 施 后，可 在 限 定 条 件 下 使 用；d)4 级：腐 蚀 防 护 系 统 缺 陷 严 重，不 能 满 足 设 计 要 求，不 能 有 效 防 止 金 属 管 体 腐 蚀，使 用 单 位 应立 即 采 取 重 大 维 修。6.4 开 挖 直 接 检 测 与 评 价6.4.1 开 挖 点 确 定 原 则根 据 上 述 腐 蚀 防 护 系 统 综 合 评 价 结 果，按 照 一 定 比 例 选 择 开 挖 检 测 点，开 挖 数 量 应 按 照 表 2 和 G B/T3 0 5 8 2 2 0 1 4 第 6.3.3 条 进 行 确 定，开 挖 点 选 取 应 结 合 资 料 调 查 中 的 错 边、咬 边 严 重 的 焊 接 接 头 以 及 碰口 与 连 头 焊 口，风 险 较 高 管 段，使 用 中 发 生 过 泄 漏、第 三 方 破 坏，以 及 经 防 腐 层 不 开 挖 检 测 判 定 为 疑 似破 损 点 的 位 置。评 估 人 员 应 按 照 G B/T 1 9 2 8 5 2 0 1 4 的 要 求，确 定 开 挖 检 验 顺 序。表 2 开 挖 点 数 量 确 定压力等级腐蚀防护系统质量等级1 2 3 4高压（处/k m）0.1 0.2 2.0 2.4 3.6 4.0次高压（处/k m）0.1 0.2 1.2 1.6 2.4 3.0中压（处/k m）0.0 5 0.1 0.6 1.2 1.66.4.2 开 挖 检 测 方 法 和 内 容6.4.2.1 土 壤 腐 蚀 性 检 测应 根 据 风 险 预 评 估 的 结 果，按 照 G B/T 3 0 5 8 2-2 0 1 4 附 录 A.1 或 其 他 相 关 标 准 确 定 探 坑 处 土 壤 腐 蚀性 检 测 项 目 和 检 测 比 例，测 试 方 法 和 评 价 等 级 按 照 G B/T 1 9 2 8 5-2 0 1 4 或 其 他 相 关 标 准 进 行。6.4.2.2 防 腐 层 检 查 和 探 坑 处 管 地 电 位 测 试防 腐 层 检 查 和 探 坑 处 管 地 电 位 测 试 按 下 列 要 求 进 行：a)对 探 坑 处 管 道 防 腐 层 进 行 外 观 检 查、厚 度 检 测 和 漏 点 检 测，必 要 时 进 行 粘 结 力 检 测，检 测 和 评价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行；D B 4 4 0 1/T 4 2 2 0 2 09b)采 用 饱 和 硫 酸 铜 参 比 电 极，检 测 探 坑 处 近 参 比 管 地 电 位；c)评 估 人 员 应 依 据 开 挖 检 测 结 果，对 不 开 挖 检 测 中 防 腐 层 分 级 评 价 结 果 和 阴 极 保 护 有 效 性 评 价 结果 进 行 修 正。6.4.2.3 管 道 状 况 检 测管 道 状 况 检 测 项 目 应 包 括 金 属 腐 蚀 部 位 外 观 检 查、腐 蚀 产 物 分 析、腐 蚀 尺 寸 检 测、管 道 壁 厚 测 定 和凹 陷、变 形、机 械 破 坏 等 损 伤 检 查，检 测 方 法 和 要 求 按 照 G B/T 3 0 5 8 2 2 0 1 4 或 其 他 相 关 标 准 进 行。6.4.2.4 管 道 焊 缝 无 损 检 测管 道 焊 缝 无 损 检 测 具 体 要 求 如 下：a)对 开 挖 处 管 道，如 有 对 接 焊 缝 时，应 对 对 接 环 焊 缝 进 行 无 损 检 测，必 要 时 还 应 对 焊 接 钢 管 焊 缝进 行 无 损 检 测；b)对 于 宏 观 检 查 存 在 裂 纹 或 者 可 疑 情 况 的 管 道，以 及 检 验 人 员 认 为 有 必 要 时，可 以 对 管 道 对 接 环焊 缝、管 道 碰 口 与 连 头、管 道 螺 旋 焊 缝 或 者 对 接 直 焊 缝 以 及 焊 缝 返 修 处 等 部 位 进 行 无 损 检 测；c)检 测 方 法 和 要 求 按 照 G B/T 3 0 5 8 2 2 0 1 4、N B/T 4 7 0 1 3 及 其 他 相
