蔬菜穴盘育苗播种机　通用技术条件DB37／T 4017—2020.pdf

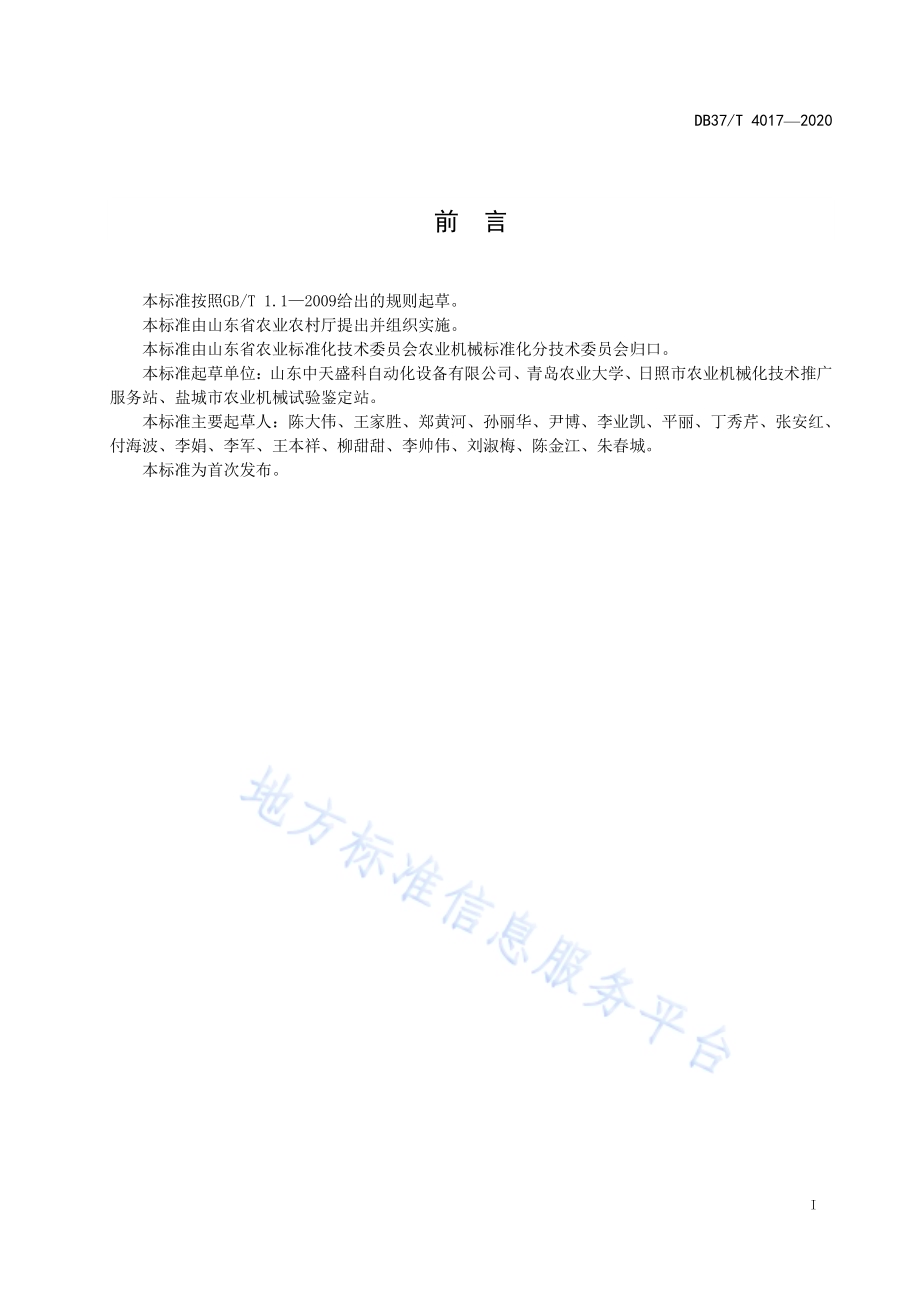

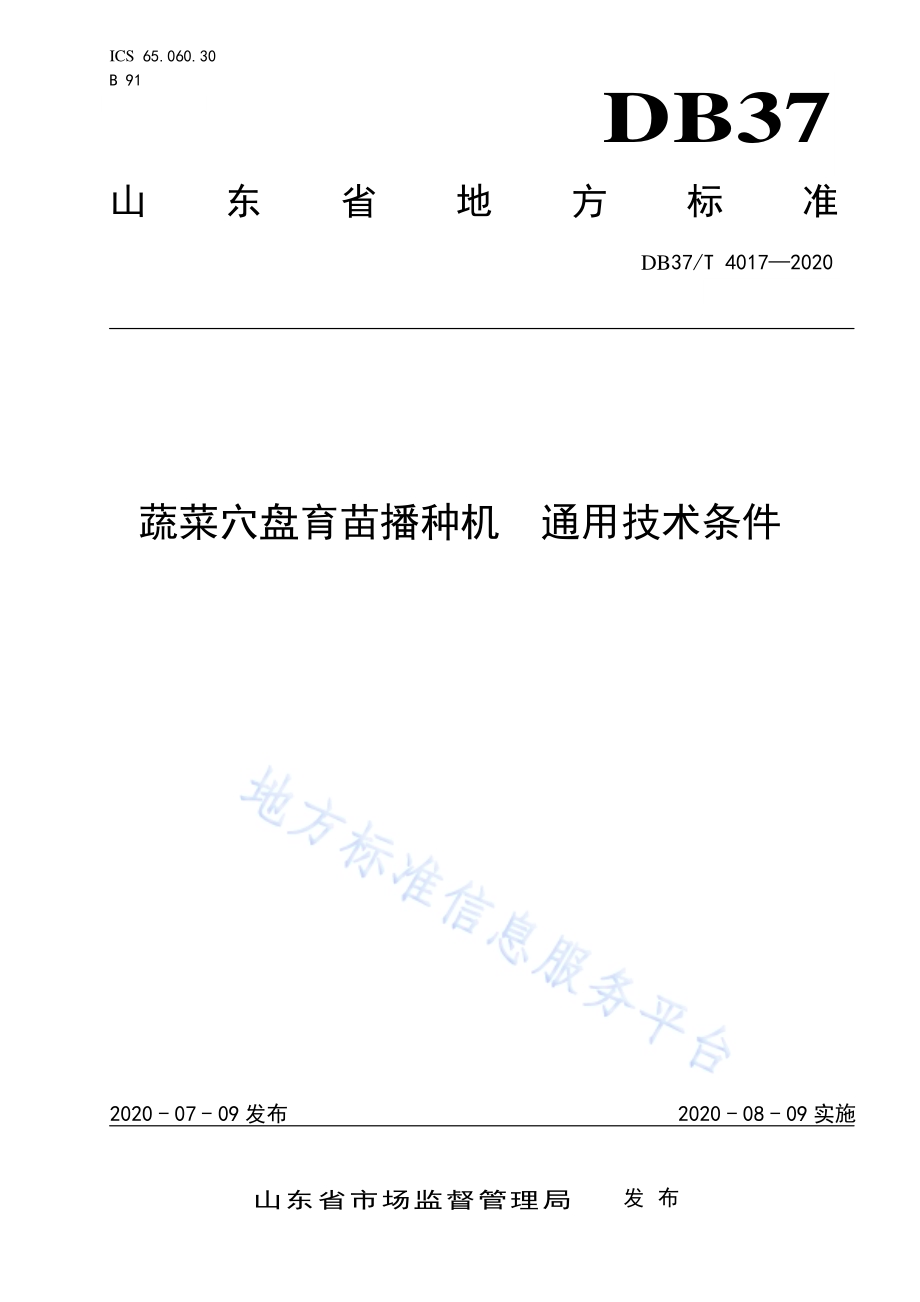

ICS 65.060.30 B 91 DB37 山东省地方标准 DB37/T 4017 2020 蔬菜穴盘 育苗播种 机 通用 技术条件 2020-07-09 发布 2020-08-09 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 4017 2020 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 农业 农村 厅提出 并组 织实 施。本标准 由山 东省 农业 标准 化技术 委员 会农 业机 械标 准化分 技术 委员 会归 口。本标准 起草 单位：山东 中 天盛科 自动 化设 备有 限公 司、青岛 农业 大学、日 照 市农业 机械 化技 术推 广服务站、盐 城市 农业 机械 试验鉴 定站。本标准 主要 起草 人：陈大 伟、王 家胜、郑 黄河、孙 丽华、尹博、李 业凯、平 丽、丁 秀芹、张 安红、付海波、李 娟、李军、王 本祥、柳甜 甜、李帅 伟、刘淑梅、陈 金江、朱 春城。本标准 为首 次发 布。DB37/T 4017 2020 1 蔬 菜穴盘 育苗播种 机 通 用技术条 件 1 范围 本标准 规定 了蔬 菜穴 盘育 苗播种 机的 术语 定义、技 术要求、试 验方 法、检 验 规则、标志、包装、运输、贮 存。本标准 适用 于蔬 菜穴 盘育 苗播种 机（以下 简称 播种 机）。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 1173 铸 造铝 合金 GB/T 1243 传 动用 短节 距 精密滚 子链、套 筒链、附 件和链 轮 GB/T 2828.1 计数 抽样 检 验程序 第1部 分：按接 收 质量限(AQL)检 索的 逐批 检 验抽样 计划 GB/T 5226.1 机械 电气 安 全 机 械电 气设 备 第1 部 分：通 用技 术条 件 GB/T 5667 农 业机 械 生 产试验 方法 GB/T 9439 灰 铸铁 件 GB/T 9480 农 林拖 拉机 和 机械、草坪 和园 艺动 力机 械 使 用说 明书 编写 规则 GB 10395.1 农 林机 械 安全 第1 部分：总 则 GB 10395.5 农 林机 械 安全 第5 部分：驱 动式 耕 作机械 GB 10395.9 农 林机 械 安全 第9 部分：播 种机 械 GB 10396 农林 拖拉 机和 机械、草坪 和园 艺动 力机 械 安 全标 志和 危险 图形 总则 GB/T 13306 标牌 JB/T 5673 农 林拖 拉机 及 机具涂 漆 通用 技术 条件 JB/T 8574 农 机具 产品 型号编 制规 则 JB/T 8595 机 械产 品表 面 防护层 质量 分等 分级 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 蔬菜穴 盘育 苗播 种机 将种子 播种 到穴 盘中，并 具有填 充基 质、打穴、覆 基质等 功能 的成 套播 种设 备，由 基质 填充 部、播种部、覆基 质部 组成。3.2 播种空 穴率 DB37/T 4017 2020 2 播种空 穴数 与总 穴数 之比。3.3 播种重 播率 重播穴 数与 总穴 数之 比。3.4 播种合 格率 播种合 格（按 要求 播上1粒 种子，种子播 在穴 盘穴窝 内且深 度符合 当地 农艺要 求的为 播种合 格）穴数与总 穴数 之比。3.5 压穴深 度合 格率 压穴深 度合 格数 与总 穴数 之比。3.6 生产率 每小时 完成 播种 的穴 盘数 量。3.7 播种器 以蔬菜 种子 为对 象的 播种 部件，具有 将种 子吸 取、释放功 能。3.8 基质 指育苗、栽 培使 用的 营养 土、珍 珠岩。4 技术要 求 4.1 可靠性 要求 4.1.1 首次故 障前 工作 时间 应不 小于 240 h。4.1.2 播种机 的使 用有 效度 应不 小于 93%。4.2 机具性 能指 标 在种子、穴 盘符 合播 种机 作业技 术要 求时，播 种机 作业性 能指 标应 符合 表1 及表2 的 规定。表1 性能指 标 序号 项目 指标 1 播种合格率，%95.0 2 播种重播率，%2.5 3 播种空穴率，%2.5 DB37/T 4017 2020 3 表1 性能 指标（续）序号 项目 指标 4 压穴深度合格率，%90.0 5 基质填充量稳定性变异系数，%10.0 6 种子破损率，%0.5 表2 生产率 指标 序号 穴盘规格 指标 1 50 穴，盘/h 280 2 72 穴，盘/h 240 3 105 穴，盘/h 220 4 128 穴，盘/h 200 4.3 一般技 术要 求 4.3.1 播种机 的电 气系 统应 符 合GB/T 5226.1 的 规定。4.3.2 播种机 的零 件所 用原 材料 应符合 图样 中要 求的 国家 标准和 行业 标准 的规 定。允许有 材料 代用，其代用 材料 应保 持原 设计 性能。4.3.3 播种机 的铸 件应 符 合 GB/T 9439 的有 关规 定，不得 有裂纹 和其 他降 低零 件强 度的缺 陷，配合 部位不允 许有 砂眼、气 孔、缩孔和 夹渣 等缺 陷。4.3.4 播种机 的锻 件不 应有 夹层、折叠、裂 纹、锻伤、结 疤、夹 渣、过烧、白 点、疏松、化学 成分 不符合、力学 性能 达不 到要 求、弯 曲与 变形 和歪 斜与 偏斜等 缺陷。4.3.5 播种机 的冲 压件 不得 有毛 刺、裂 纹和 明显 残缺 皱折。4.3.6 播种机 的焊 接件 牢固，不 得有夹 渣、咬肉、烧 穿、裂纹和 未焊 透等 缺陷，焊 变形应 校正 至符 合图样规 定。4.3.7 播种机 的链 条和 链轮 应符 合 GB/T 1243 的 规定。4.3.8 播种机 的铝 合金 部件 应符 合 GB/T 1173 的 规定。4.4 整机装 配要 求 4.4.1 所有零 部件 应检 验合 格后，方可 进行 装配。4.4.2 装配完 成后，零 部件 表面 应涂防 锈油。4.4.3 传动系 统应 运转 平稳，无 卡滞，无异 常声 响。4.4.4 调节机 构应 灵活、方 便、准确、可靠。4.4.5 播种机 的连 接处 应紧 密、稳固，电源 线连 接安 全。4.4.6 播种机 的播 种器 应对 种子 具有适 应性，播 种器 可更 换。4.4.7 播种机 的使 用说 明书 应符 合 GB/T 9480 的 规定，并 应说明 播种 机的 使用 安全 注意 事 项。4.5 安全要 求 4.5.1 播种机 的安 全技 术要 求应 符合 GB 10395.1、GB 10395.5 及 GB 10395.9 的规 定，并 在潜 在危 险部位固 定安 全标 志，应符 合 GB 10396 的 规定。4.5.2 播种机 的外 露旋 转部 位应 有可靠 防护 装置，可 靠防 护装置 应便 于机 器的 维护、保养 和观 察。4.6 整机外 观要 求 DB37/T 4017 2020 4 4.6.1 播种机 涂漆 应符 合JB/T 5673 中TQ-2-2-DM 的 要求，涂漆 表面 应平 整、均匀 和光滑，涂 漆附 着力达 到 JB/T 8595 中 涂层 附着力 质量 等 级 3 等。4.6.2 播种机 的外 观应 整洁，不 得有锈 蚀、碰伤 等缺 陷。5 试验方 法 5.1 试验条 件 5.1.1 试验用 种子 应符 合下 列要 求：a)种子直 径要 求：机具 适用 于 1 mm 12 mm 蔬 菜种 子播 种，如 辣椒 种子、西 红柿 种子、南瓜 种 子等；b)种子质 量要 求：需要 使用 20 目筛 网祛 除杂 质，种子 表面不 宜有 绒毛，若 绒毛 较多，须做 脱 毛处理。5.1.2 试验用 穴盘 应符 合下 列要 求：a)试验须 使用 标准 穴盘，穴 盘规格 为长 度 540 mm 3 mm，宽度 280 mm 1.5 mm，高度 45 mm 1 mm；单个穴 盘重 量标 准为 50 g；b)标准穴 盘4 种规 格，穴数 分别 为 50 穴、72 穴、105 穴、128 穴。5.1.3 试验播 种机 应按 制造 厂使 用说明 书的 规定 进行 调整 和操作，并 调至 最佳 技术 状态下 进行 测定。5.2 试验场 地 应选择 宽敞、平 坦的 地面 或仓库 作为 场地。5.3 性能试 验 5.3.1 播种合 格率、空 穴率 和重 播率 将设备 放置 在平 整地 面上，应按 制造 厂使 用说 明书 的规定 进行 调整 和操 作，并调至 最佳 技术 状态 下进行测 定，从 已播 种完的 穴盘中 随机抽 取1次 不少 于10个穴 盘，统 计合 格穴数、空穴 数和重 播穴 数，计算出合 格率、空 穴率 和重 播率。5.3.2 压穴深 度合 格率 将设备 放置 在平 整地 面上，应按 制造 厂使 用说 明书 的规定 进行 调整 和操 作，并调至 最佳 技术 状态 下进行测 定，从 已播 种完的 穴盘中 随机抽 取1次 不少 于10个穴 盘，每 盘测 定10个 穴孔的 压穴深 度，计算压穴深度 的合 格率，压 穴深 度为10 mm 5 mm 为合 格。5.3.3 基质填 充量 稳定 性变 异系 数 在测定 压穴深 度合 格的同 时，从 已播种 完的 穴盘中 随机抽 取1次30 个穴 盘，取 出每盘 中的基 质称 其质量，按式（3）计 算其 稳 定性变 异系 数B。.(1)DB37/T 4017 2020 5 121.(2).(3)式中：各 盘基 质质 量的 平均 值，单 位为 千克(kg)；测 得的 各盘 基质 质量，单位 为千 克(kg)；N 测 定穴 盘的 数量；T 标 准差，单 位为 千 克(kg)；B 质 量稳 定性 变异 系 数，%。5.3.4 种子破 损率 将设备 放置 在平 整地 面上，应按 制造 厂使 用说 明书 的规定 进行 调整 和操 作，并调至 最佳 技术 状态 下进行测 定，从已 播种 完的 穴盘中 随机 抽取1次 不少 于10个穴 盘，统计 穴盘 中种 子总数 量和 破损 种子 数量，计算种 子破 损 数 量占 种子 总数量 的百 分比。按 式（4）分别 计算 种子 破损 率。zpWWP.(4)式中：P 种子 破损 率，%；Wp 破损 种子 数量，单 位为粒；Wz 穴盘 中种 子总 数量，单位 为粒。5.3.5 首次故 障前 作业 时间 设备在 合格场 地，安装调 试完成 后，无 外部 因素干 扰情况 下，随 机选 取1台，统计首 次故障 前作 业的累计 时间。5.3.6 使用有 效度 播种机 的使 用有 效度 按照GB/T 5667 的 规定 进行 测定。6 检验规 则 6.1 不合格 分类 检验项 目凡不 符合 要求的 均 称不 合格，按其 对作业 质量的 影响程 度分 为A类 不 合格，B 类不 合格和C类不合 格，不合 格分 类见 表3。DB37/T 4017 2020 6 表3 不合格 分类 表 类别 项序 项目名称 对应本标准条款 出厂检验 型式检验 A 1 可靠防护 装置 4.5.2 2 安全标志 4.5.1 3 播种合格率 4.2 4 生产率 4.2 5 种子破损率 4.2 6 有效度 4.1.2 B 1 播种重播率 4.2 2 播种空穴率 4.2 3 基质填充量稳定性变异系数 4.2 4 压穴深度合格率 4.2 5 电气系统 4.3.1(抽检)6 首次故障前工作时间 4.1.1 C 1 总装质量 4 4 2 涂漆与外观质量 4 6(抽检)3 铸件 4.3.3 4 锻件 4.3.4 5 冲压件 4.3.5 6 焊接件 4.3.6 7 使用说明书 4.4.7 8 标志 7.1 注：带“”的项目为检验项目，带“”的项目为不检验项目。6.2 出厂检 验 6.2.1 每台播 种 机 应经 制造 厂质 量检验 部门 进行 检验，检 验合格 并附 有产 品合 格证 后方可 出厂。6.2.2 出厂检 验项 目见 表3。6.3 型式检 验 6.3.1 型式检 验要 求 6.3.1.1 有下列 情况 之一 时，应进 行型式 检验：a)新产品 或老 产品 转厂 生产 定型鉴 定时；b)正式生 产后，如 结构、工 艺、材 料有 较大 改变，可 能影响 产品 性能 时；c)成批生 产时，每3 年 至少 检验一 次；d)产品连 续停 产3 年，恢复 生产时；e)出厂检 验结 果与 上次 型式 检验有 较大 差异 时；f)国家质 量监 督机 构要 求进 行型式 检验 时。6.3.1.2 型式检 验项 目见 表 3。6.3.2 抽样方 法 DB37/T 4017 2020 7 型式检 验的 样机，由 委托 方 或制造 商提 供近 半年 内生 产的合 格产 品，由检 验单 位（或委 托相 关部 门）在委托 方或制 造商 明示的 合格产 品存放 处随 机抽取，抽样 基数不 少于5 台（市 场抽样 不受此 限），抽样数量为2台。6.3.3 判定规 则 6.3.3.1 采用GB/T 2828.1 规 定的 正常检 验一 次抽 样方 案，抽样判 定见 表4，Ac 为接 收数，Re 为拒 收数。6.3.3.2 不合格 项数 按计 点法 计算。当 不合 格数 小于 或等 于 Ac 时，该 产品 判为 合格。当 不合格 数大 于或等 于Re 时，该产 品判 为 不合格。对 不合 格产 品可 抽取加 倍数 量进 行复 检，若复检 仍不 合格，则 判定该批产 品不 合格。6.3.3.3 表3 中 规定 的检 验项 目含 有多个 子项 的，若其 中有 一个子 项不 合格，则 应判 该项目 为不 合 格。6.3.3.4 订货单 位抽 验产 品 质 量时，合格 质量 水平 和检 查批 量，由 供需 双方 协商 或按 合同确 定。表4 抽样判 定方 案表 项 目 类 别 A B C 样 本 数 2 项 目 数 6 6 8 检 查 水 平 S-1 AQL 6.5 25 40 Ac Re 0 1 1 2 2 3 7 标志、包装、运 输和 贮存 7.1 蔬菜穴 盘育 苗播 种机 应在 明显的 位置 固定 产品 标牌。标牌应 符 合 GB/T 13306 和JB/T 8574 的规 定，并标明 下列 内容：a)产品型 号、名称；b)主要技 术参 数；c)产品商 标制 造厂 名称、地 址；d)制造日 期；e)出厂编 号；f)产品执 行标 准编 号。7.2 蔬菜穴 盘育 苗播 种机 应在 明显位 置标 明“播种 时不 可倒退”的 标志。7.3 有包装 箱出 厂的 蔬菜 穴盘 育苗播 种机，箱 面文 字和 标记应 清晰、整 齐、耐久。7.4 蔬菜穴 盘育 苗播 种机 可以 总装或 部件 包装 出厂。7.5 部件包 装出 厂应 牢固、可 靠，各 部件 在不 经任 何修 整的情 况下 即能 进行 总装。零件、附 件、备件和随机 专用 工具 需用 木箱 或包装 袋包 装。7.6 蔬菜穴 盘育 苗播 种机 出厂，随机 技术 文件 应用 防水 袋装好，文 件包 括：a)装箱清 单；b)产品质 量合 格证；c)产品使 用说 明书；d)三包服 务卡。7.7 蔬菜穴 盘育 苗播 种机 的基 质填充 部、播种 部、覆基 质部单 独存 放时，应 能保 持稳定 和安 全。DB37/T 4017 2020 8 7.8 产品应 贮存 在干 燥、通风 和无腐 蚀性 气体 的室 内，露天存 放时 应有 防雨、防 潮和防 碰撞 的措 施。_
