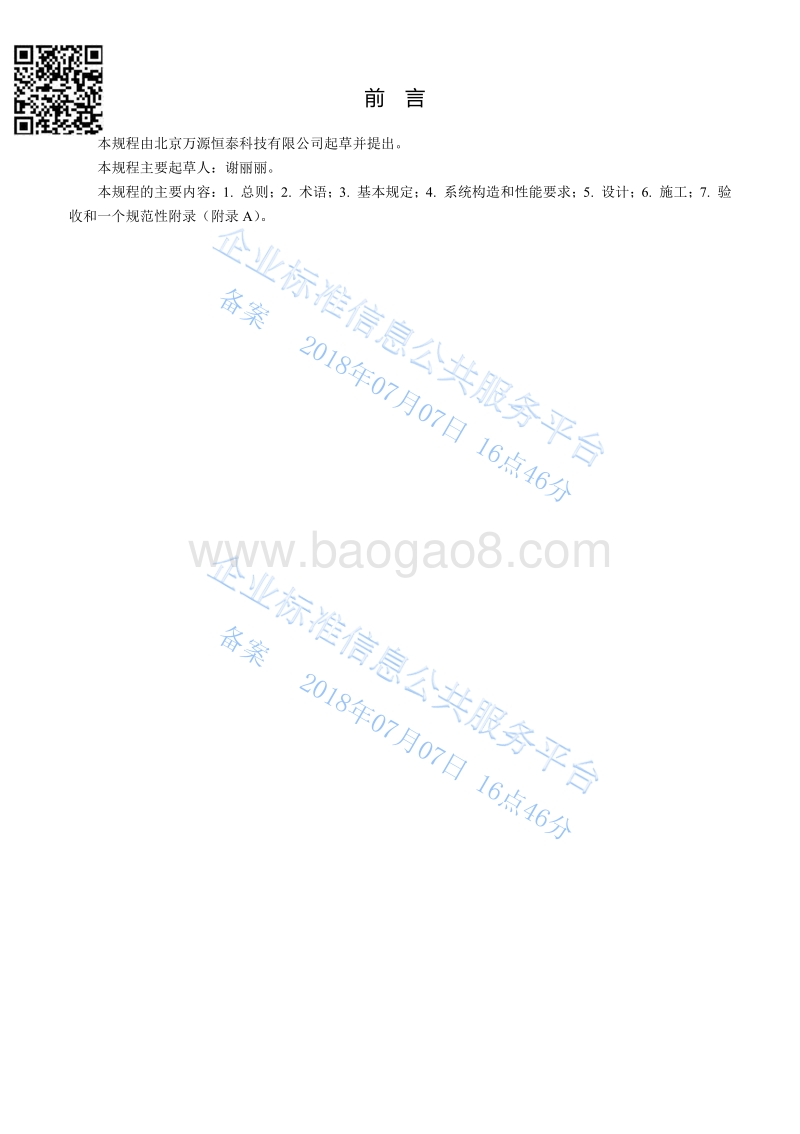

北京万源恒泰科技有限公司企业标准Q/WY004 -2017复合保温板应用技术规程（HFS系统）Technicalspecification forapplication of composite strengthening platethermal insulationboard（HFS system）主编人：谢丽丽审核人：张宏朝批准人：雷晓俊施行日期：2018年3月1日20180201发布 20180301实施北京万源恒泰科技有限公司 发布备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分前 言本规程由北京万源恒泰科技有限公司起草并提出。本规程主要起草人：谢丽丽。本规程的主要内容：1. 总则；2. 术语；3. 基本规定；4. 系统构造和性能要求；5. 设计；6. 施工；7. 验收和一个规范性附录（附录A）。备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分目 次1 总 则.12 术 语.13 基本规定.24 系统构造和性能要求.24.1 系统性能要求.24.2 HFS复合保温板性能要求.34.3 系统其他组成材料性能要求.45 设 计.55.1 一般规定.55.2 设计要点.66 施 工.66.1 一般规定.76.2 施工要点.76.3 施工安全.87 验 收.87.1 一般规定.87.2 主控项目.97.3 一般项目.10附录A 材料现场复验.10本规程用词说明.11引用标准名录.12附：条文说明.13备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分Contents1 GeneralProvisions .12 Terms.13 BasicRequirements .24 SystemConstructionandCharacteristicRequirements .24.1 SystemCharacteristicRequirements.24.2 TechnicalPerformanceofHFSboard.34.3 CharacteristicRequirementsofotherComponents.45 Design .55.1 General .55.2 DesignPoints .66 Construction .76.1 General .76.2 ConstructionPoints .76.3 ConstructionSafety .87 Acceptance .97.1 General .97.2 RetainingWall .107.3 ColorSteelPlate .10AppendixA MaterialProjectSiteReinspection .11ExplanationofWordinginThisSpecification.11ListofQuotedStandards.12Addition: ExplanationofProvisions .13备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分11 总 则1.0.1 为规范HFS复合保温板在建筑外墙外保温工程的应用，做到技术先进、经济合理、安全适用和保证工程质量，制定本规程。1.0.2 本规程适用于以现浇混凝土为基层墙体的新建、扩建民用建筑工程，采用HFS复合保温板外墙保温系统的设计、施工和验收。当建筑高度大于100m时，应进行专项论证后方可实施。1.0.3 HFS复合保温板外墙保温系统的设计、施工及验收，除应符合本规程的规定外，尚应符合国家和地方现行有关标准的规定。 2 术语2.0.1 HFS 复合保温板外墙保温系统 HFS composite insulation board exterior wall thermal insulationsystem以HFS复合保温板为外墙保温板，通过连接件与墙体钢筋连接，内侧浇筑混凝土，待混凝土达到设计强度后HFS复合保温板外侧以抹面砂浆找平形成的外墙外保温系统，简称HFS系统。2.0.2 HFS复合保温板 HFS composite insulation board由防火构造层、粘结层和保温层组成，在工厂预制成型用于外墙保温的板状制品，简称HFS板。HFS板分为标准型和加强型两种型号。标准型由挤塑板或石墨挤塑板和型HF板组成，加强型由挤塑板或石墨挤塑板和型HF板组成。2.0.3 保温层 insulation layer以两面经压花和加强槽处理的挤塑板或石墨挤塑板为保温芯材的构造层。压花间距8mm均布；加强槽宽度5mm、深度3mm、间距50mm，两面错开设置。2.0.4 防火构造层 fire structural layer以50mm厚燃烧性能达到A级的HF板为防火保护材料的构造层。2.0.5 粘结层 adhesive layer以3mm厚粘结砂浆抹于HFS板的防火构造层和保温层之间，起复合粘接作用的构造层。2.0.6 HF板 HF board以无机材料包覆的聚苯颗粒为主要成分，与防火粘结材料、改性剂和水搅拌，通过模具成型或设备成型而制成的板材类保温材料，简称HF板。HF板根据导热系数分为型和型两种型号。2.0.7 粘结砂浆 bonding mortar由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成的，用于挤塑板与HF板的粘结材料。2.0.8 抹面砂浆 plaster mortar由高分子聚合物、添加剂和填料、硅酸盐水泥或其他无机胶凝材料组成的具有一定柔性的水泥基聚合物砂浆。薄抹在HFS板外侧，与耐碱玻纤网布共同组成抹面层的材料。2.0.9 耐碱玻纤网布 alkali resistant glass fibre mesh表面经高分子材料涂覆处理的具有耐碱功能的玻璃纤维网格布，内置于抹面层中的增强抗裂材料。2.0.10 连接件 crossstructure采用尼龙锚栓或经过表面防腐处理的金属螺栓，与钢筋绑扎后，并通过现浇混凝土的握裹力将HFS板与结构墙体连接成一个整体的固定件。备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分23 基本规定3.0.1 HFS保温板及其配套材料由供应商提供，并应符合国家和地方现行相关标准的要求。3.0.2 HFS系统应与基层墙体可靠连接。在基层正常变形以及承受自重、风荷载和室外气候的长期反复作用下，不应出现裂缝、空鼓、脱落等现象，在罕遇地震发生时不应从现浇混凝土基层上脱落。3.0.3 HFS系统应具有良好的防水渗透性和透气性。3.0.4 HFS系统各组成部分应具有物理、化学稳定性。所有组成材料应彼此相容并具有防腐性，具有防生物侵害能力。3.0.5 HFS系统的防火性能应符合现行国家标准建筑设计防火规范GB50016的有关规定。3.0.6 HFS系统的保温、隔热和防潮性能应符合国家和地方现行相关标准的规定。3.0.7 在正确使用和正常维护的条件下，HFS系统的设计使用年限为50年。4 系统构造和性能要求4.1 系统性能要求4.1.1 HFS系统基本构造应符合表4.1.1的要求。表4.1.1 HFS系统基本构造编号 构造层 构造示意图1 钢筋混凝土墙2 HFS板3 抹面层4 连接件4.1.2 HFS系统性能指标应符合表4.1.2的规定。表4.1.2 HFS系统性能指标项目 单位 性能指标 试验方法耐候性 外观 无可见裂缝，无粉化、空鼓剥落现象GB/T30595抹面层与HFS板拉伸粘结强度 MPa 0.10耐冻融性 外观 80次冻融循环后，系统无空鼓、脱落，无渗水裂缝抹面层与HFS板拉伸粘结强度 MPa 0.10抗冲击性 J 首层：10J级二层及以上：3J级吸水量 g/m2 500热阻 K/W 符合设计要求抹面层不渗水性 试样内侧无水渗透水蒸气透过湿流密度 g/(h) 0.85抗风压值 KPa 不小于工程项目的风荷载设计值，抗风压安全系数K应不小于1.5 JGJ144注：当需要检验外墙外保温系统抗风荷载性能时，性能指标和试验方法由供需双方协商确定。备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分34.2 HFS复合保温板性能要求4.2.1 HFS板的基本构造应符合表4.2.1的规定。表4.2.1 HFS板基本构造编号 构造层 组成材料 构造示意图1 保温层 挤塑板或石墨挤塑板2 粘结层 3mm厚粘结砂浆3 防火构造层 50mm厚HF板4.2.2 HFS板尺寸允许偏差应符合表4.2.2的规定。表4.2.2 HFS板尺寸允许偏差项目 允许偏差 试验方法长度（mm） 2 JG/T480宽度（mm） 2厚度（mm） +2.0， 0.0对角线差（mm） 3板面平整度（mm） 2.0板边平直（mm） 2注：指标均按1200mm600mm的标准尺寸计算。4.2.3 HFS板的主要性能指标应符合表4.2.3的规定。表4.2.3 HFS板主要性能指标项目 单位 性能指标 试验方法单位面积质量 Kg/ m2 20 JG/T480拉伸粘接强度 原强度 MPa 0.10,破坏发生在保温材料中耐水强度 0.10耐冻融强度 0.10水蒸气透过性能 g/(h) 0.854.2.4 HFS板保温层性能指标应符合表4.2.4的规定。表4.2.4 HFS板保温层性能指标项目 单位 挤塑板 石墨挤塑板 试验方法密度 kg/ 3035 GB/T10801.2导热系数（25） W/（mK） 0.030 0.024 GB/T30595吸水率（V/V） % 1.5尺寸稳定性（702）下48h % 1.2 1.5弯曲变形 mm 20水蒸气透湿性能 ng/(Pams) 1.53.5压缩强度 MPa 0.20备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分4垂直板面的拉伸强度 MPa 0.20燃烧性能 燃烧性能等级 B GB 8624氧指数 % 304.2.5 防火构造层HF板性能指标应符合表4.2.5的规定。表4.2.5 防火构造层HF板性能指标项目 单位 性能指标 试验方法型 型密度 kg/ 160200 140160 GB/T6343导热系数（25） W/（mk） 0.055 0.045 GB/T10294压缩强度 MPa 0.22 0.15 GB/T5486垂直板面的拉伸强度 MPa 0.12 0.10 JG149燃烧性能等级 A GB86244.2.6 HFS板常规尺寸应符合表4.2.6的规定。表4.2.6 HFS板常规尺寸厚度（mm） 长（mm） 宽（mm） 保温层厚度80150 1200、2400 600 301004.3 系统其他组成材料性能要求4.3.1 抹面砂浆性能指标应符合表4.3.1的要求。表4.3.1 抹面砂浆性能指标项目 单位 性能指标 试验方法拉伸粘结强度（与HFS板） 原强度 MPa 0.20 GB/T30595耐水强度 浸水48h，干燥2h MPa 0.10浸水48h，干燥7d MPa 0.20耐冻融强度 MPa 0.20压折比 3.0抗冲击性 3J级吸水量 g/ 500可操作时间 h 1.54.04.3.2 粘接砂浆性能指标应符合表4.3.2的要求。表4.3.2 粘结砂浆性能指标项目 单位 性能指标 试验方法拉伸粘结强度（与水泥砂浆） 原强度 MPa 0.60 GB/T30595拉伸粘结强度 耐水强度 浸水48h，干燥2h MPa 0.30备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分5（与水泥砂浆） 浸水48h，干燥7d MPa 0.60拉伸粘结强度（与HFS板） 原强度 MPa 0.20耐水强度 浸水48h，干燥2h MPa 0.10浸水48h，干燥7d MPa 0.20可操作时间 h 1.54.04.3.3 耐碱玻纤网格布性能指标应符合表4.3.3的要求。表4.3.3 耐碱玻纤网格布性能指标项目 单位 性能指标 试验方法单位面积质量 g/ 160 JC/T841耐碱断裂强力（经向、纬向） N/50mm 1200耐碱断裂强力保留率（经向、纬向） % 50 GB/T30595断裂伸长率（经向、纬向） % 4.0 JC/T8414.3.4 连接件应采用尼龙锚栓或经过表面防腐处理的金属螺栓，并应符合现行行业标准外墙保温用螺栓JG/T366的规定。 5 设计5.1 一般规定5.1.1 HFS系统的建筑节能设计和热工计算应符合下列规定：1 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采用保温措施。2 保温层及热桥部位的内表面温度应高于室内空气设计温度、湿度条件下的露点温度。5.1.2 HFS系统中保温层的厚度应通过计算确定。保温层及防火构造层的导热系数及修正系数见表5.1.2。表5.1.2 HFS系统材料导热系数及修正系数构造层 材料种类 导热系数（W/（mk） 修正系数保温层 挤塑板 0.030 1.13石墨挤塑板 0.024 1.13防火构造层 型HF板 0.055 1.05型HF板 0.045 1.055.1.3 HFS系统的抗风、抗震应符合国家现行相关标准及设计的要求。5.1.4 HFS系统外墙防水应符合现行行业标准建筑外墙防水技术规程JGJ/T235的规定，并应符合下列规定：1 应做好密封和防水构造处理，重要部位应有详图。2 水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。3 在HFS系统上安装的设备或管道应固定于主体结构上，并应采取密封和防水措施。5.1.5 HFS系统应做好系统在檐口、勒脚处的包边处理。装饰缝、门窗四角和阴阳角等处应设置局部附加耐碱玻纤网。基层墙体变形缝处应做好防水和保温构造处理。5.1.6 HFS系统的外饰面涂料宜采用水溶性涂料，其性能应符合设计要求和相关标准要求。当采用面砖饰备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分6面时，应符合设计及相关规范的规定。5.1.7 HFS系统防火设计应符合现行国家标准建筑设计防火规范GB50016的有关规定。5.2 设计要点5.2.1 HFS系统的连接件设置应符合下列规定：1 连接件宜呈梅花状均匀布置，其数量应经设计计算确定，且不应少于6个/m2，且单块板连接件数量不应少于2个。2 锚栓进入混凝土基层的有效锚固深度不应小于50mm。3 HFS系统中，位于外墙阳角、门窗洞口周围及檐口下的HFS板，应加密锚栓，间距不宜大于300mm，锚栓距基层墙体边缘不宜小于100mm。5.2.2 HFS系统围护结构中采用自保温砌块时，填充墙设计应符合国家和地方现行有关标准规定。5.2.3 用于建筑首层的抹面砂浆厚度不应小于6mm，设置双层耐碱玻纤网格布加强；用于其他层抹面砂浆厚度不应小于3mm，设置单层耐碱玻纤网格布。5.2.4 HFS系统拼缝处、阴阳角处以及与自保温砌块填充墙相交处，在抹面施工前应采用抹面砂浆并铺设不小于200mm宽耐碱玻纤网布的抗裂措施。5.2.5 门窗外侧周边部位的抹面砂浆中应附加耐碱玻纤网，附加耐碱玻纤网搭接宽度不应小于200mm，其应翻出墙面100mm，并应在四角沿45方向加铺一层200mm300mm的耐碱玻纤网增强，如图5.2.5。图5.2.5 门窗洞口部位耐碱玻纤网增强示意图5.2.6 HFS板用于勒脚部位的外保温构造，应符合下列规定：1 勒脚部位的HFS板与室外地面散水间的缝隙应符合设计要求。当无设计要求时，预留缝隙不应小于20mm，缝隙内宜填充不燃材料，外口应设置背衬材料，并用防火密封胶封堵。2 HFS板底板可设置铝合金或防腐处理的金属托架，托架离散水坡高度应适应建筑结构沉降而不导致外墙保温系统损坏。5.2.7 HFS板用于变形缝部位的外保温构造，应符合下列规定：1 变形缝处应填充不燃材料，构造做法符合国家和地方现行节能标准的要求。2 应采用金属盖缝板，宜采用铝板或不锈钢板，对变形缝进行封盖。3 应在变形缝两侧的基层墙体处胶粘玻纤布，再翻包到HFS板上，玻纤布的先置长度与翻包搭接长度不得小于100mm。5.2.8 HFS系统宜设置抗裂分隔缝。水平抗裂分隔缝宜按楼层设置；垂直抗裂分隔缝宜按墙面面积设置，备案 2018年07月07日 16点46分备案 2018年07月07日 16点46分
