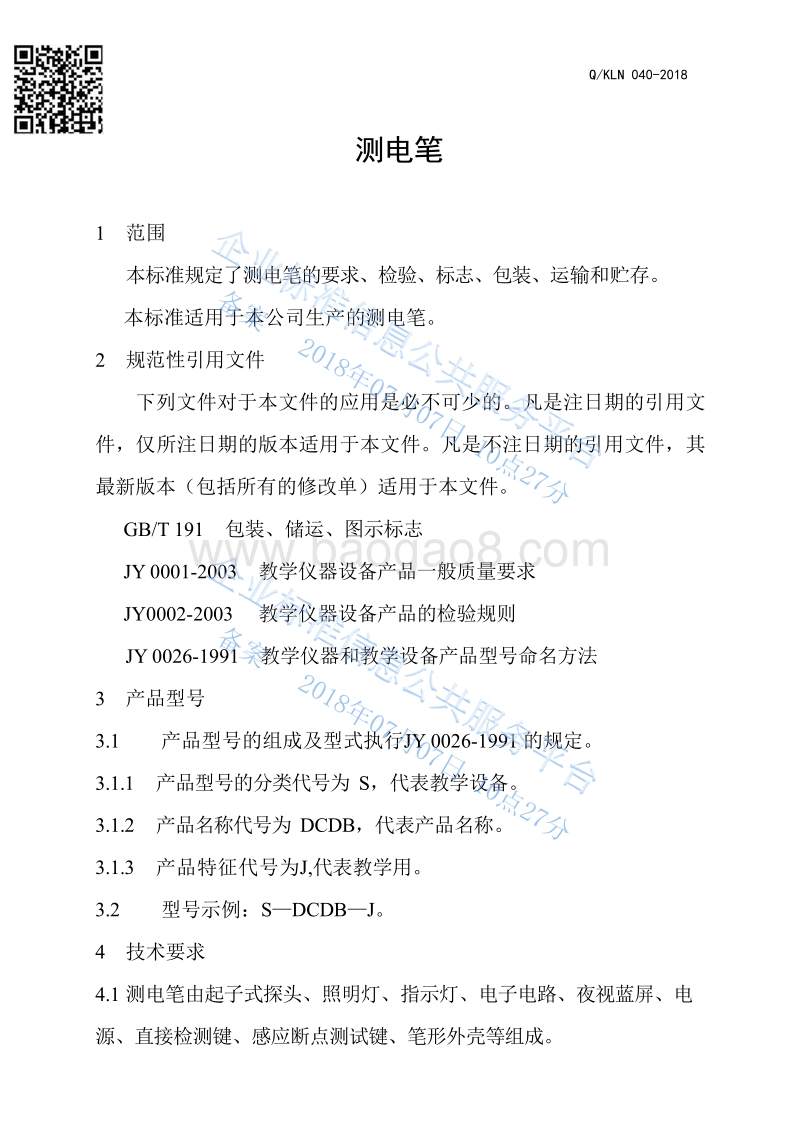

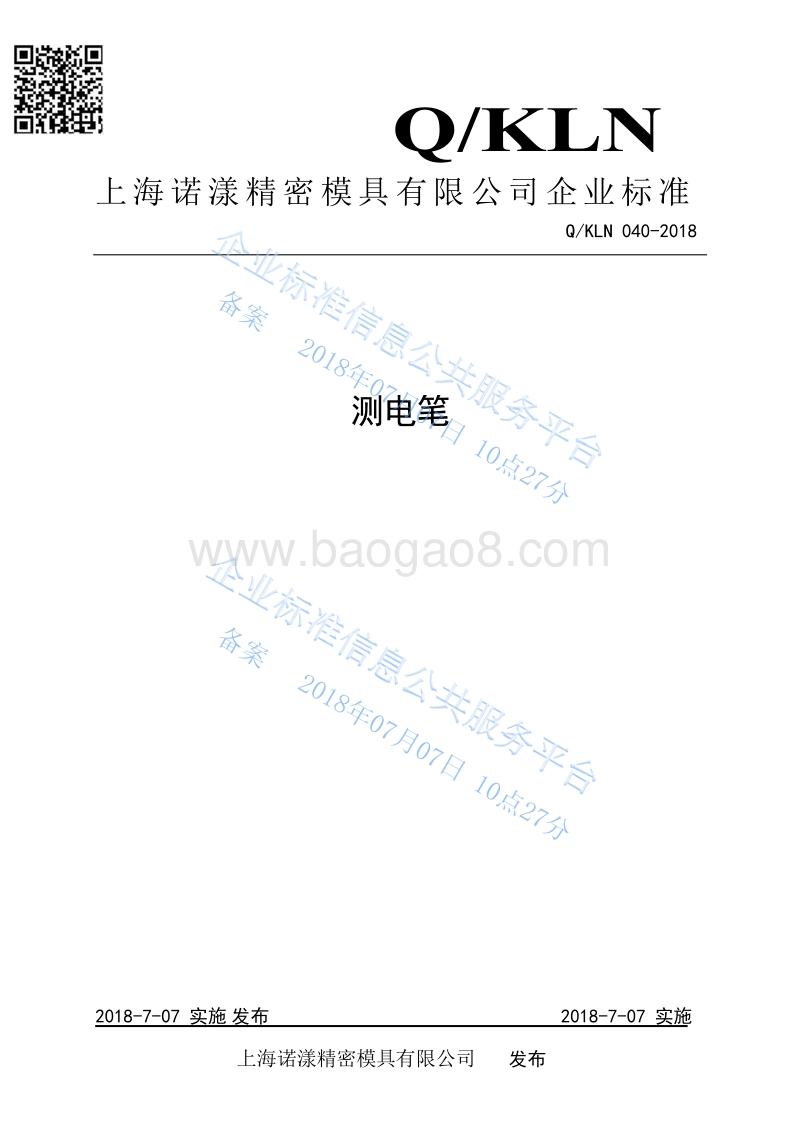

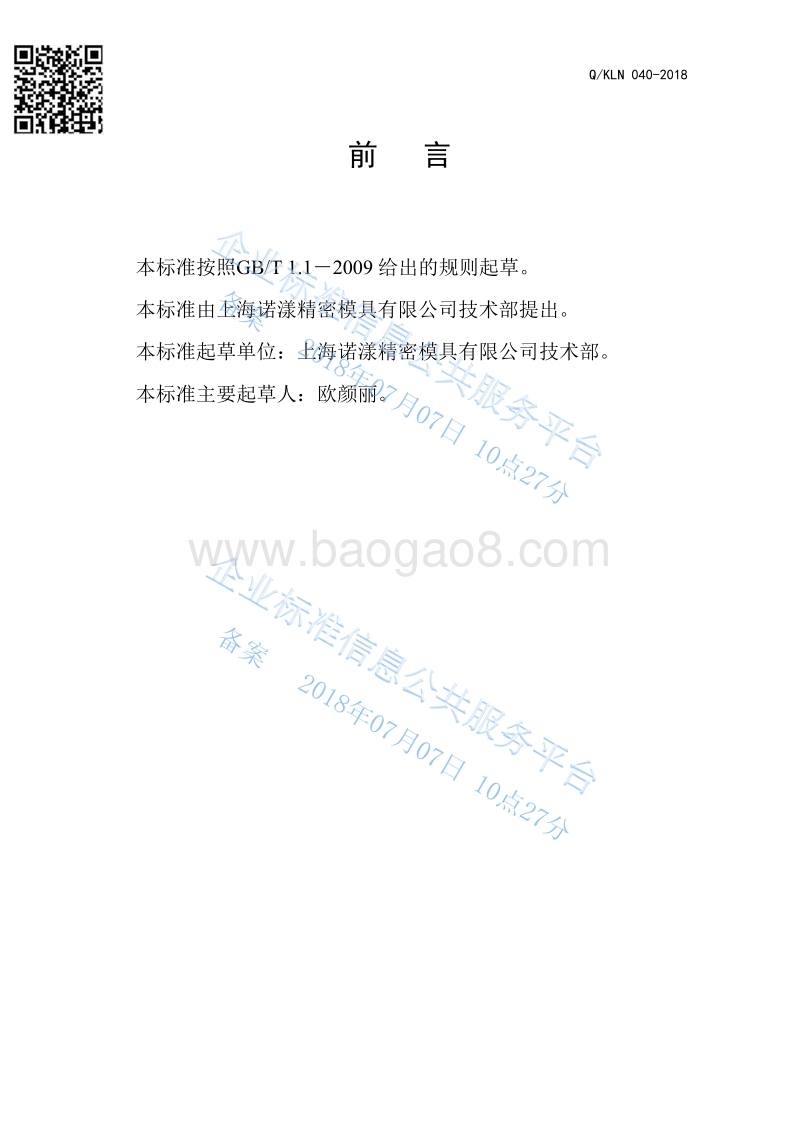

Q /KLN2018-7-07 实 施 发 布 2018-7-07 实 施上海诺漾精密模具有限公司发 布上海诺漾精密模具有限公司企业标准Q/KLN 040-2018测 电 笔备案 2018年07月07日 10点27分备案 2018年07月07日 10点27分Q/KLN 040-2018前 言本标准按照GB/T 1.12009给出的规则起草。本标准由上海诺漾精密模具有限公司技术部提出。本标准起草单位：上海诺漾精密模具有限公司技术部。本标准主要起草人：欧颜丽。备案 2018年07月07日 10点27分备案 2018年07月07日 10点27分Q/KLN 040-2018测 电 笔1范围本标准规定了测电笔的要求、检验、标志、包装、运输和贮存。本标准适用于本公司生产的测电笔。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191包装、储运、图示标志JY0001-2003教学仪器设备产品一般质量要求JY0002-2003教学仪器设备产品的检验规则JY0026-1991教学仪器和教学设备产品型号命名方法3产品型号3.1产品型号的组成及型式执行JY 0026-1991的规定。3.1.1产品型号的分类代号为S，代表教学设备。3.1.2产品名称代号为DCDB，代表产品名称。3.1.3产品特征代号为J,代表教学用。3.2型号示例：SDCDBJ。4技术要求4.1测电笔由起子式探头、照明灯、指示灯、电子电路、夜视蓝屏、电源、直接检测键、感应断点测试键、笔形外壳等组成。备案 2018年07月07日 10点27分备案 2018年07月07日 10点27分4 Q/KLN 040-2018.2测电笔长度140m m，前部呈锥形，端部可作为螺丝刀。夜视蓝屏尺寸20m m7m m。4.3测量范围：用直接检测法检测交、直流电压12-220V；用间接感应检测法检测，交、直流电不大于1000V。5试验方法5.1直接检测：手持测电笔，手指接触直接检测键，探头触碰被测物体，在夜视蓝屏上即可见到一行数据，最后所显示数字即为所测电压值。间接检测：手持电笔，手指避免接触检测键，将电笔接近被测物体，如灯亮则表示有高压电存在。5.2按压测电笔前部的照明灯开关，头部的微型灯即会发出白光；如再次按压，灯即熄灭。5.3分度值为0.5m m的钢直尺测量4.2条规定的尺寸。5.4外观质量凭感官检验。6检验规则6.1检验分类本产品的检验分为出厂检验（交收检验）、型式检验（例行检验）。6.2出厂检验出厂检验项目为本标准第四章的所有要求及JY0002-2003中3.2的有关规定。6.3型式检验按JY0002-2003中3.3进行。7标志、包装、运输和贮存7.1产品标志应满足JY0001-2003中11.1的有关要求。备案 2018年07月07日 10点27分备案 2018年07月07日 10点27分7的Q/KLN 040-2018.2产品标志符号应符合GB/T 191的有关规定。JY 0001-2003中11.3有关要求。7.3包装应满足JY0001-2003中12.1的有关要求。7.4包装必须包含合格证及使用说明书，其内容应满足JY 0001-2003中11.2和11.3的有关要求。7.5运输和贮存应符合JY0001-2003中12.2的有关规定。备案 2018年07月07日 10点27分备案 2018年07月07日 10点27分
