高速公路煤矸石填筑路基施工技术规程DB13／T 5054-2019.pdf

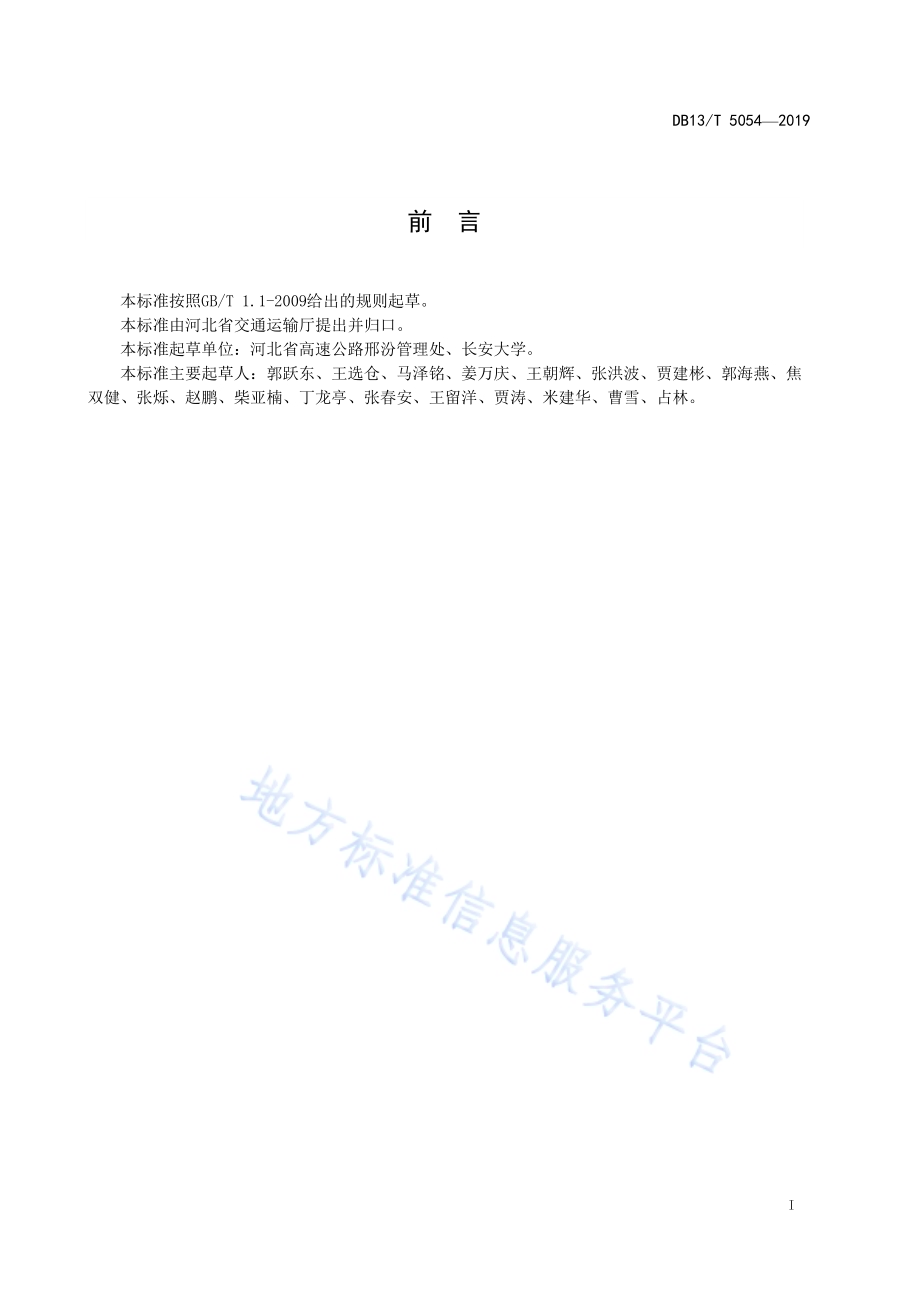

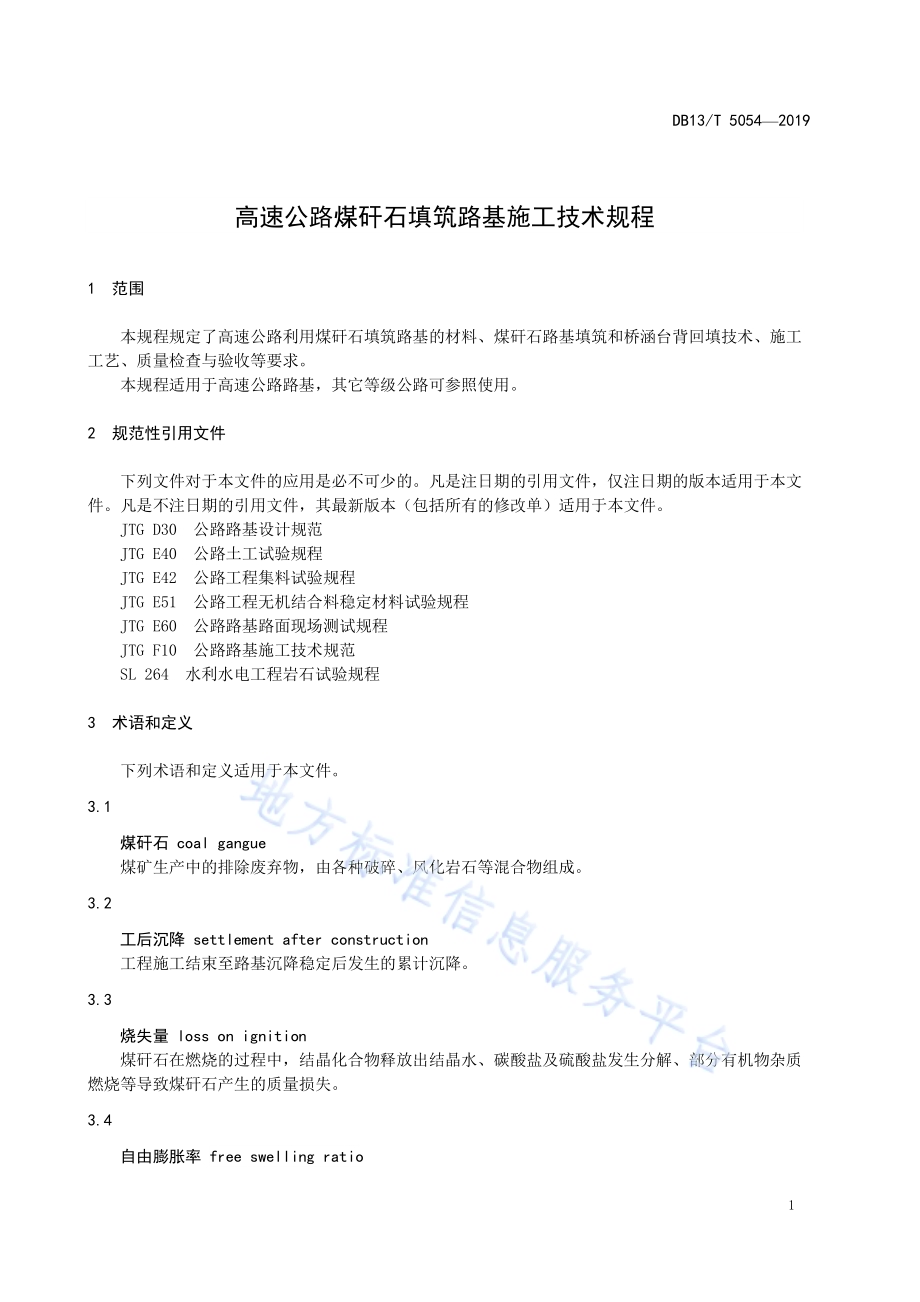

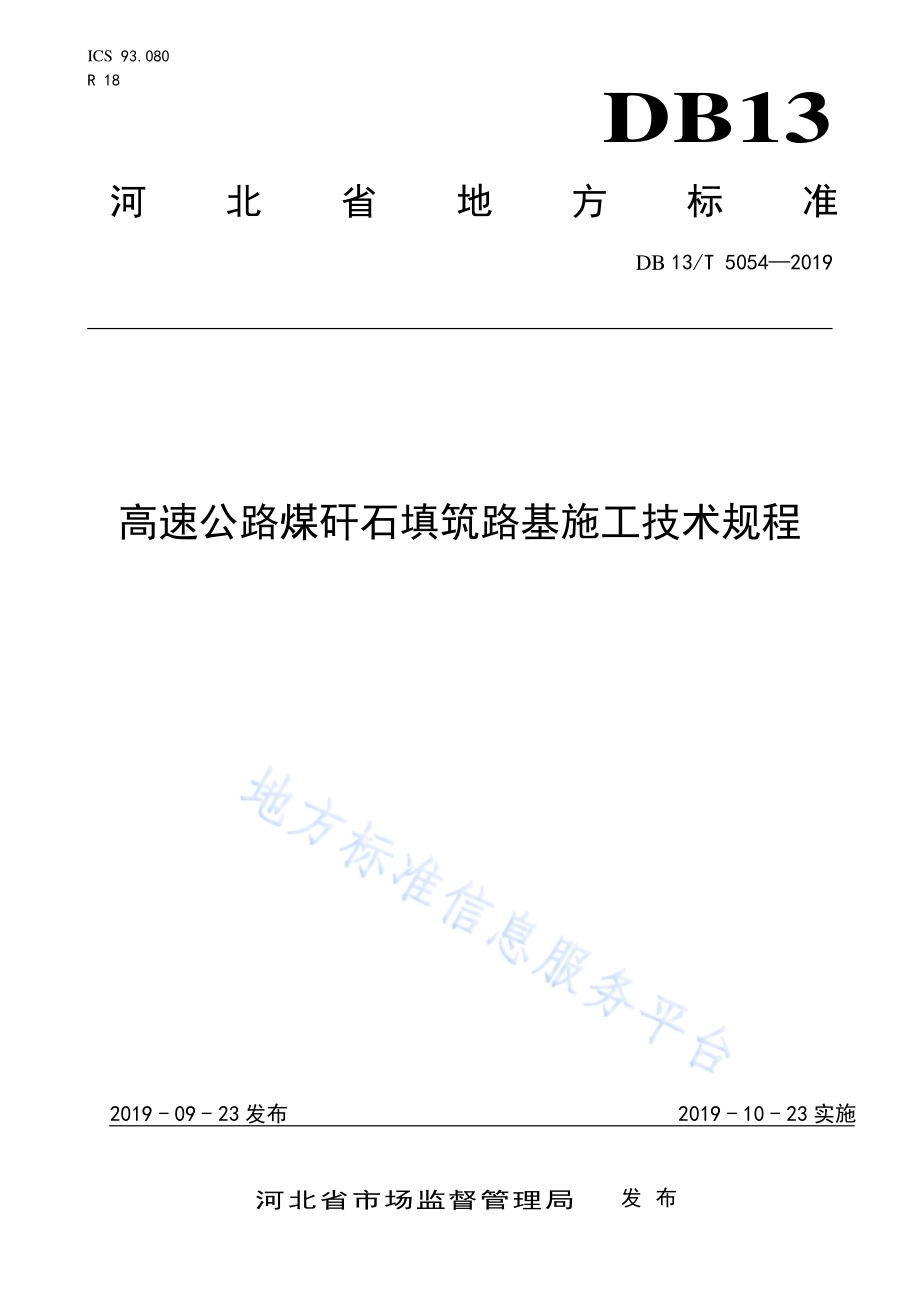

ICS 93.080 R 18 DB13 河北省地方标准 DB 13/T 50542019 高速公路 煤矸石填 筑路基施 工技术规 程 2019-09-23 发布 2019-10-23 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5054 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 起草 单位：河 北省 高速公 路邢 汾管 理处、长 安大学。本标准 主要 起草 人：郭跃 东、王 选仓、马 泽铭、姜 万庆、王朝 辉、张洪 波、贾建彬、郭 海燕、焦双健、张烁、赵 鹏、柴亚 楠、丁 龙亭、张 春安、王 留洋、贾涛、米 建华、曹 雪、占 林。DB13/T 5054 2019 1 高 速公路 煤矸石填 筑路基 施工技术 规程 1 范围 本规程 规定 了高 速公 路利 用煤矸 石填 筑路 基的 材料、煤矸 石路 基填 筑和 桥涵 台背回 填技 术、施 工工艺、质量 检查 与验 收等 要求。本规 程 适用 于 高 速公 路路 基，其 它等 级公 路可 参照 使用。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTG D30 公路 路基 设计 规 范 JTG E40 公路 土工 试验 规 程 JTG E42 公路 工程 集料 试 验规程 JTG E51 公路 工程 无机 结 合料稳 定材 料试 验规 程 JTG E60 公路 路基 路面 现 场测试 规程 JTG F10 公路 路基 施工 技 术规范 SL 264 水 利水 电工 程岩 石试验 规程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 煤矸石 coal gangue 煤矿生 产中 的排 除废 弃物，由各 种破 碎、风化 岩石 等混合 物组 成。3.2 工后沉 降 settlement after construction 工程施 工结 束至 路基 沉降 稳定后 发生 的累 计沉 降。3.3 烧失量 loss on ignition 煤矸石 在燃 烧的 过程 中，结晶化 合物 释放 出结 晶水、碳酸 盐及 硫酸 盐发 生分 解、部 分有 机物 杂 质燃烧等 导致 煤矸 石 产 生的 质量损 失。3.4 自由膨 胀率 free swelling ratio DB13/T 5054 2019 2 烘干的 煤矸 石试 样在 水中 膨胀增 加的 体积 与原 始体 积之比，以 百分 率表 示。3.5 耐崩解 性指 数 disintegration index 煤矸石 试样 在经 过两 次干 湿标准 循环 之后 残留 的质 量与原 质量 之比，是 评价 其抵抗 软化 及崩 解 的能力指 标。4 煤矸石 技术 指标 要求 4.1 物理化 学指 标要 求 4.1.1 自然级 配 煤矸石 路基 填筑 应选 用自 然级配 较好 的煤 矸石；自 然级配 差，大颗 粒所 占比 例较大 的煤 矸石 不 宜直接作为 路 基填 料，需 经 过破碎 处理 或掺 拌粉 性土 改良后 使用。表1给 出推 荐 的煤矸 石填 料级 配 范 围。表1 煤 矸石 自然 级配 范围 筛孔（mm）150 60 40 20 10 5 2 0.5 0.25 0.075 通过率（%）100 70100 6590 42 67 3259 2537 4 17 3 9 2 6 0 2 4.1.2 吸水性 煤矸石 材料 在水 中能 吸收 水分的 性质，以吸 水率 表 示。煤矸 石吸 水率 小于2%时，可作 回填 材料 或路基填 料；吸水 率大于2%时，煤 矸石 吸水 后体 积 易 发生膨 胀，不宜 作为 路基 填料。4.1.3 风化性 煤矸石 在外 界环 境作 用下 出现破 碎、疏松 及 矿 物成 分 次生 变化 的 性 质，以 风 化程度 表征，分 为 未风化、微风 化、中等 风化 和强风 化 四 级。未风 化 和 微风化 的煤 矸石 宜作 为路 基填料；中 等风 化的 煤 矸石使用 时宜 慎重 考虑；严 禁使用 强风 化的 煤矸 石作 路基填 料。4.1.4 自燃性 自燃过 的煤 矸石 多呈 红色，其路 用性 能相 对稳 定，使用时 宜优 先选 择。对黑 色煤矸 石应 重点 考 察烧失量。4.2 力学指 标要求 4.2.1 煤矸石 路基 填筑 时必 须具 有 良好的 承 载力 及 较 高的 稳定性，应 使用 硬质 煤矸 石，严 禁使 用泥 结煤矸石。4.2.2 煤矸石 路基 施工 中，应采 用 压碎 值、单轴 抗压 强度、CBR 值力 学指 标 控 制原 材料质 量。4.2.3 高速公 路煤 矸石 路基 填料 压碎值 不应 大 于 30%；石 料单轴 抗压 强度 不应 小 于15 MPa。4.2.4 路床煤 矸 石CBR 值及 压实 度应满 足 表2 的 要求。DB13/T 5054 2019 3 表2 路床 煤矸 石 最 小强 度 和压实 度要 求 项目分类 路面底面以下深度（m）填料 CBR 值（%）压实度（%）填方路基 0 0.3 8 9 6 0.3 0.8（轻、中及重交通）5 9 6 0.3 1.2（特重、极重交通）5 96 4.2.5 路堤煤矸石 CBR 值及 压实 度应满 足 表 3 的 要求。表3 路堤 煤矸 石 最 小强 度和压 实度 要求 项目分类 路面底面以下深度（m）填料 CBR 值（%）压实度（%）上路堤 0.8 1.5（轻、中及重交通）4 9 4 1.21.9（特重、极重交通）4 9 4 下路堤 1.5（轻、中及重交通）3 9 3 1.9（特重、极重交通）3 9 3 4.3 相关参 数 4.3.1 煤矸石 使用 前，应选 择代 表性试 样进 行击实 试 验，以确定 最大 干密 度与 最佳 含水量。4.3.2 施工图 设计 时 应 通过 室内 大型或 中型 三轴 试验 确定 煤矸石 的内 摩擦 角。试料最 大粒 径dmax 与 三轴 试样直 径D 之比 应小 于5，超粒径 颗粒 应采 用“相似 级配法”或“等量替代法”予以 剔除。初 步设 计稳定 性验 算时，煤 矸石 强度参 数可 根据 实际 情况 按表4 选取。表 4 煤矸 石 的 内摩 擦角 压实度（%）粗料比例（%）内摩擦角（）93 30 33.4 40 34.2 50 35.6 60 36.0 注：表中粗粒含量系剪后粗粒 含量，粗料粒径范围为 5 mm 30 mm 的颗粒。4.3.3 煤矸石 路基 的回 弹模 量 宜 通过动 态三 轴压 缩试 验测 试，采 用承 载板 法测 试回 弹模量 时，应建 立两者的 相关 换算 关系 确定 回弹模 量。测试 时应 注意 煤矸石 中巨 粒对 回弹 模量 的影响。4.3.4 煤矸石 的压 缩系 数、渗透 系数随 煤矸 石粒 组成 分、级配、压实 度 的 不同 而变 化，宜 通过 试验 确定。5 煤矸石 技术 性能 要求 5.1 填料最 大粒 径要求 5.1.1 煤矸石 填筑 路基 最大 粒径 不宜超 过 150 mm。5.1.2 压实度 为 96%范围 的 煤 矸 石路基 填筑 时，最大 粒径 不得大 于 100 mm。DB13/T 5054 2019 4 5.1.3 压实度 为 94%、93%范围 的煤矸 石路 基填 筑时，最 大粒径 不得 大于 层厚 的 2/3，不 宜超 过 150 mm。5.1.4 煤矸石 含水 量应 控制 在最 佳含水 量2%以内。5.2 煤矸石 路基 稳定 性要 求 5.2.1 具有膨 胀性 的煤 矸石 用于 路基填 筑时，应 严格 控制 其自由 膨胀 率。5.2.2 有条件 掺加 粉煤 灰时，有 膨胀性 的煤 矸石 占混 合填 料的比 例不 得大 于 50%；若无条 件掺 加 粉煤灰，可掺 加黏 土，黏土 塑性指 数 以 715 为 宜，不 得含 腐殖 质 和 杂物。路 基包边 土不 得使 用膨 胀 土。5.2.3 为保证 路基 填料 的稳 定性，煤矸 石矿 物 中 SiO2、Al2O3、Fe2O3 等氧 化物 总含 量 应大于 70%；烧失量不 得大 于 20%，宜 小于 15%，且无 有害 物质。5.2.4 煤矸石 填料 中有 机质 含量 不 得超过 10%，煤 矸石 耐 崩解指数 不 得超 过 30%。5.2.5 未燃煤 矸石 的热 值小 于 500 kJ/kg 时，可 直接 用于 煤 矸石路 堤填 筑；热值 为 500 kJ/kg 1000 kJ/kg 时，应采用 土 与煤 矸石分 层填 筑；热值 大 于1000 kJ/kg 时，应 慎重 使 用。5.2.6 路用煤 矸石 塑性 指数 不 应 大于 10。5.2.7 填筑路 基煤 矸石 技术 要求 应满足 表 5 规定。表 5 填筑 路基 煤矸 石技 术要求 表 技术要求 路床（0 m 0.8 m 或0 m 1.2 m）路堤（0.8 m 以下或 1.2 m 以 下）最大粒径 96 区 1 0 0 mm 94 区、93 区压实厚度的 2/3，且 1 5 0 mm CBR(%)上路床 8 上路堤 4 下路床 5 下路堤 3 单轴抗压强度(MPa)20 1 5 压碎值(%)25 3 0 塑性指数 10 10 烧失量(%)18，15 时最佳 2 0 自由膨胀率(%)30 4 0 耐崩解性指数(%)25 3 0 有机质含量(%)8 10 SO3 含量（未燃煤矸石）（%）1.0 1.0 注1：现行 公路路基设计规范 规 定，路床厚度在轻、中等及重 交通公路为 0.8 m，特重、极重 交通公路为 1.2 m；路堤为路床以下的填方部分；注2：此表适用于高速公路路基，其它等级公路可参照 使用。6 煤矸石 台背 回填 技术 性能 要求 6.1 原材料 选取 6.1.1 桥涵台 背 回 填应 选用 内摩 擦角较 大，强度 较高，透 水性良 好的 材料。DB13/T 5054 2019 5 6.1.2 进行台 背回 填前，需 通过 试验 确 定煤 矸石 颗粒 含量、击实 特性、界限 含水 量、有机 质含 量、烧失量、CBR 等指标，煤矸 石各项 指标 符合 表5 规定 方可使 用。6.1.3 宜优先 选择 力学 性能 稳定、烧失 量较 小的 红色 煤矸 石进行 台背 回填。6.1.4 作台背 回填 的 煤 矸石 最大 粒径不 应超 过 100 mm，且 粒径小 于5 mm 的颗 粒含 量 应 在 50%70%之间。6.2 台背回 填控 制指 标 6.2.1 台背回 填煤 矸石 压实 厚度 不宜小于 15 cm，不宜 大于 20 cm。6.2.2 台背回 填煤 矸石 压路 机的 碾压行 进速 度不 宜过 快，一般控 制 在 1.2 km/h 2.4 km/h。6.2.3 为确保 台背 工后 沉降 满足 沉降控 制标 准的 要求，高 速公路 台背 回填 从基 础底 部起，整个 回填 区域压实 度不 得小 于 96%。6.2.4 回填台 背所用 煤 矸石 应严 格控制 其自 由膨 胀率 和耐 崩解性 指数，各指 标 应 同时 满足 表5 和表 6的 规定。表6 煤矸 石台 背回 填技 术指标 要求 技术要求 回填高度（0 2m）回填高度（2m）分层填筑厚度（cm）15 P5 含量（%）50 70 压实度（%）9 6 自由膨胀率(%)25 30 耐崩解性指数(%)20 25 最大粒径（mm）1 0 0 碾压遍数（次）8 10 碾压速度（m/min）20 40 台背工后差异沉降量（cm）2 注：所谓P5 含量是指 0 mm 5 mm 粒径范围的细集料占煤矸石0 mm 40 mm 煤矸石集料的比 例。7 煤矸石 路基 施工 7.1 施工主 要流 程 下承层 验收 测 量放 样 包边土 第一 层施 工 包边 土第二 层培 土 煤矸 石装 运、网 格布 料 剔除杂物和 超粒 径材 料 压路 机初压 平 地机 整平 压 路机碾 压 排水 盲沟 施工 检查 验收。7.2 施工前 准备 7.2.1 煤矸石 路基 施工 前应 进行 控制测 量、导 线与 水准 点 复测、中 线与 路基 放样 等，每项测 量必 须满足规范 要求，并 进行 复核，原始 记录 应存 档。7.2.2 路基施 工前，应 按照 规定 对基底 土进 行相 关试 验，并对煤 矸石 材料 的天 然含 水量、塑性 指 数、CBR 值 和自 由膨 胀率 等 技 术指标 进行 检测。DB13/T 5054 2019 6 7.2.3 对公路 用地 范围 内原 有构 造物和 路基 基底 范围 内的 表层腐 殖土、树根、草皮 等 进行清 理，并 按设计要 求整 平压 实。7.2.4 调查煤 矸石 储存 场，确定 煤矸石 数量 能满 足本 标段 路基填 方数 量的 要求。7.2.5 煤矸石 路基 施工 应提 前设 置临时 排水 设施，并 考虑 与永久 排水 设施 相结 合，以保证 施工 现场 处于良好 的排 水状 态。7.2.6 煤矸石 路基 地表 排水 和地 下排水 的工 程质 量标 准均 应满足 相关 规范 的 要 求。7.3 材料选 择 7.3.1 填筑路 基的 煤矸 石不 得含 有树根、生 活与建 筑垃 圾等 其他杂 质，且应符 合本 规程 中的技 术 要 求。7.3.2 当煤矸 石的 含水 量高 于最 佳含水 量 2%以上 时应 晾晒，低于 最佳 含水 量 2%以下 时应洒 水焖 料，将含水 量控 制在 最佳 含水 量 2%以 内。7.3.3 应优先 选用 红色 煤矸 石作 路基材 料，其次 是灰 褐色 煤 矸石；黑色 煤矸 石含 炭量 高，烧 失量偏 大，使用前 应严 格进 行性 能检 测试验，符 合本 规程 中技 术要求 方可 使用。7.3.4 路基顶 面 80 cm 路床 范围 内，应 采用 烧失 量低 于8%且粒 径在100 mm 以 下的 红色煤 矸石 填筑路基。7.4 路基底 面处 理 7.4.1 按照 公 路工 程质 量检 验 评定标 准 对 施工 前的 路 基底面 进行 检测，各项 指 标均合 格后 方可 进行下一 步施 工。7.4.2 煤矸石 路基 施工 前应 对原 地面的 地质 水文 情况 进行 调查，并针 对不 同的 情况 进行处 理：a)干燥地 段：对于 一般 干燥 和处于 排水 良好 的地 段，在煤矸 石布 料之 前，对原 地面进 行整 平 碾压，以达 到规 范要 求的 压 实度和 平整 度；验 收合 格 后，用粘 性土 填筑 成 3%的 土质路 拱，以 便及时排 除雨 水或 地表 水，为填筑 煤矸 石路 基提 供条 件；b)潮湿地 段：若原 地表 土壤 含水量 大，且经 过翻 晒后 含水量 仍较 大时，可 取用 较大块 的煤 矸 石对原地 面进 行处 理。具体 要求如 下：1)在清理 后的 原地 面虚 铺一 层厚度 为 25 cm40 cm，粒径在 15 cm 20 cm 范 围 内的大 块煤矸石，然后 采用 羊足 碾 或大吨 位振 动压 路机 碾 压45 遍；目测 是否 稳定，若不稳 定采用同样 方法 铺筑 第二 层煤 矸石。一般 情况 下，二 层25 cm 40 cm 的 大块 煤矸 石基本 能 使基底达 到稳 定状 态。2)或把潮 湿路 段犁 开后 加入 红色煤 矸石，然 后进 行碾 压至稳 定状 态。3)若局部 基底 软湿 层较 厚（40cm 以 上）时，则 应将软 湿 土壤挖 除后 换填 粒径 较大 的煤 矸 石。c)对基 底1m 内进 行含 水量 检 测，对 含水 量较 大处，在 地表进 行黏土 封 层处 理。d)在稻田、湖 塘、软土 等地 段，应 视具 体情 况采 取排 水、清 淤、晾晒、换 填、加筋、外掺 无 机结合料 等处 理措 施，处理 措施应 满足 现行 规范 的相 关规定。7.5 储运 7.5.1 路基填 料应 尽量 选用 堆放 时间较 长，强 风化 且大 块 不宜过 多的 煤矸 石；若 大 块太多，需进 行破碎。DB13/T 5054 2019 7 7.5.2 含水量 调节 宜在 堆料 场中 进行，减少 现场 洒水；对 过干的 煤矸 石应 在摊 铺 前2 d3 d 在料 场进行洒 水焖 料，尽量 将煤 矸石的 含水 量调 节在 最佳 含水范 围内。7.5.3 当气温 达 到30 以 上时，应对煤 矸石 洒水 冷却 后再 进行装 运。7.5.4 煤矸石 运输 宜采 用机 械装 车，大吨 位自 卸汽 车拉 运。为防止 运输 途中 扬尘 污染，必 要时 应采 取防护措 施。7.6 拌和、摊铺 7.6.1 煤矸石 路基 填筑 应采 用水 平分层 填筑 法，即按 横断 面全宽 水平 分层 向上 填筑；为防 止人 为离 析还应采 用卸 上推 下的 摊铺 方法。7.6.2 碾压前 应将 粒径 大 于 15 cm 的煤 矸石 捡出 或人 工破 碎，以 确保 碾压 质量；大 颗粒煤 矸石 集中 的地方，应用 细粒 料填 充处 理，以 确保 压实 密实；应 严格控 制土、煤 矸石 结合 部位，防止 出现 不密 实 现象。7.6.3 若采用 石灰 稳定 煤矸 石，拌和时 应将 混合 料焖 料 约24 h，以保 证石 灰充 分吸 收水分 后完 全消解。7.7 下封层 及 包 边土 施工 7.7.1 一般路 段煤 矸石 填筑 前地 表应填 筑 500 mm 黏 土封 层，按照 路基 横坡 设置 路拱。7.7.2 包边土 是在 煤矸 石 路 基两 侧 设置 的包 坡护 肩土。包 边材料 宜选 用易 于植 被生 长的黏 土，包边 宽度不小 于 1.0 m，一 般宜 在 1.0 m1.5 m 之 间。7.7.3 为避免 包边 土和 煤矸 石碾 压后出 现高 程差 异，在修 筑包边 土时 应考 虑两 者松 铺厚度 的差 值，一般包边 土松 铺系 数宜 大于 煤矸石 松铺 系数 的 10%15%，并采 用推 土机 推平 和人工 配合 整型 的 措 施。7.7.4 施工中 一般 先填 筑包 边土 再填筑 煤矸 石，且 包边 土 应采取 分层 填筑，并进 行 预压，使 其较 同层煤矸石 高 出 50 mm100 mm，之 后再 与该 层煤 矸石 填 料同步 压实。7.7.5 如在雨 季施 工，应对 包边 土及时 设置 盲沟，盲 沟材 料可用 砂或 粒 径5 mm 20 mm 的 煤矸 石并 予以夯实，盲 沟间 距一 般 为20 mm 30 m，在路 基两 侧 互相错 开设 置。7.7.6 包边 土 与煤 矸石 接触 面不 得有大 块煤 矸石，以 保证 接触面 密实，避 免出 现空 洞和凹 槽 等 现 象。7.7.7 包边土 施工 应采 用挖 掘机 装土，自 卸汽 车运 输。为 保 证包边 土的 压实 厚度，包 边土应 分两 层施工，第 一层 包边 土按 煤矸 石层厚 度的 一半 进行 摊铺 碾压，碾压 完毕 检验 压实 度合格 后进 行下 一层 施工；第二层 包边 土与 煤矸 石同 时施工，摊 铺上 层包 边土 前，根 据压 实厚 度和 每车 土的运 量确 定单 位车 辆 的卸料面 积，用白 灰线 打出 包边土 范围。7.7.8 包边土 施工 完成 后应 立刻 进行煤 矸石 路基 的施 工，以避免 出现 积水 情况。若 遇雨季 施工，下雨前应对 路基 两侧 包边 土每 隔 15 m 开 出水 口，排出 路 基上的 水，雨 后应 立刻 铺 筑煤矸 石路 基，以 消除 槽形路段。煤 矸石 填筑 前还 应对包 边土 重新 进行 碾压 并检测 压实 度。7.7.9 包边土 施工 及路 基填 筑过 程如下 图 1。DB13/T 5054 2019 8 图 1 包边 土施 工及 路基 填 筑过程 示意 图 7.8 碾压 7.8.1 煤矸石 路基 压实 的原 则是：“先 静后 动，先轻 后重，先慢 后快，先 边后 中”。7.8.2 对人工 铺设 的煤 矸石 宜先 用履带 式机 具 或 3t 12t 压路机 静 压12 遍，再 用 振动压 路机 振碾34 遍；对机 械摊 铺的 煤 矸石层 可直 接 用20 t 以上 的中型 或重 型振 动压 路机 碾压 3 4 遍，再以 静力压路机 静 压12 遍，碾 压 完毕后 及时 检查 压实 度，符合规 定要 求后 方可 继续 填筑上 层煤 矸石 路基。7.8.3 碾压顺 序应 遵循 先低 后高 的原则，直 线地 段由 边坡 向路基 中心 碾压，曲 线段 由曲线 内侧 向外 侧碾压。稳压 时碾 压轮 迹横 向应相 互搭 接，纵向 后轮 必须超 过相 邻段 的接 缝。7.8.4 对路基 局部 边角 地带，应 采用小 型手 扶式 振动 压路 机、蛙 式打 夯机 碾压 或液 压夯夯 击 以 达到 规定的压 实度。7.8.5 压路机 的碾 压速 度宜 为 2 km/h4 km/h。7.8.6 压实遍 数应 根据 材料 性质 的不同 来确 定，一 般是 振 动碾 压 46 遍，静压23 遍，经 检测 后以达到规 定的 压实 度为 标准。7.8.7 在雨天 来临 前，对 煤矸 石 路基表 面易 离析 的位 置，即石块 聚集 造成 表面 缝隙 很大的 位置，应撒薄层土 填充 缝隙 后进 行碾 压，避 免雨 水从 缝隙 进入 路基。7.8.8 碾压完 毕后 路基 表面（上 封层）要有 一定 的横 坡，路基横 坡必 须按 设计 要求 设置，且应 具有 良好的排 水系 统。对于 纵坡 较小的 路段，应 要求 路基 有 2%4%的 横坡，以 便 路基表 面排 水。7.9 桥涵台 背回 填施 工 7.9.1 台背回 填煤 矸石 采用 分层 填筑、分层 压实 的施 工方 法。分 层压 实过 程中 宜设 置 2%4%的横坡以便 于排 水，且每 层应 于两侧 外超 填 宽30 cm 以 利于路 堤边 缘的 压实。7.9.2 对台背 回填 过程 中不 易压 实的死 角，应 采用 小型 人 工夯实 机械 辅助 压实，增 加夯击 次数，确保台背达 到规 定压 实度。7.10 其他施 工注 意事 项 7.10.1 冬季施 工 DB13/T 5054 2019 9 冬季施 工时，应 避免 煤矸 石路基 发生 冻害。应 在冬 季来临 之前 完成 上封 层的 施工，上封 层应 做 到表面平 整，无坑 洼；对于 没有完 成上 封层 的煤 矸石 路段，应采 取适 当的 措施 来消除 导致 冬季 路基 病 害的隐患。具 体措 施如 下：a)对煤矸 石路 基表 面易 离析 的位置，必 须撒 薄层 土碾 压，填 充缝 隙；b)建议在 路基 表面 全部 撒薄 层土进 行碾 压，填充 煤矸 石的缝 隙，并减 少雨 水或 融化的 雪水 进 入路基；c)冬季来 临之 后，建议 安排 人员对 煤矸 石进 行定 期巡 查，及 时发 现路 基在 冬季 可能出 现的 各 种病害，并进 行妥 善处 理。7.10.2 压实度 超百 压实度 超百 时应 注 意 超尺 寸颗粒 的校 正 及 击实 试验 结果的 核查。7.10.3 表面松 散、不平 整 路基施 工过 程中，在 煤矸 石超粒 径凸 出处 易出 现无 法压实、平 整度 差 的 现象；在压 实后 的路 基 表面，还 常出 现轮 迹、松散、坑槽、翻 浆 等 现象。施 工 中应 采取 以下 有效 措施：a)选择超 粒径 少、级配 较好 的矸石 山。从煤 矸石 山装 料开始 控制，挖 掘机 装料 时易选 择超 粒 径少且级 配较 好的 煤矸 石；b)填筑下 部路 堤时，横 坡宜 稍大以 利于 排水；稳 压后 应采用 细料 将表 面空 隙填 实，包 边土 应 与煤矸石 同时 碾压，并 达到 压实度 要求；c)注意剔 除超 粒径 煤矸 石块 及开采 附属 物，推土 机初 平、平 地机 精平 过程 中发 现有超 粒径 煤 矸石块，必须 予以 挖除，集 中堆放，清 理出 场，保证 大粒 径 煤矸 石块 不超 过层 厚的 2/3；d)煤矸石含水量 偏大时，路 基会出现 弹簧 现 象，应 及时翻晒或换 填处理。在 天气干燥的 情 况下，路 基表 面应 注意 补水，防止 浮土 现象 的发 生；e)平地机 精平 时应 从路 基两 侧向中 心刮 平，避免 煤矸 石与包 边土 结合 处骨 料集 中。采 用压 路 机先碾 压12 遍，使 表面 部 分粗颗 粒被 碾碎 后再 用平 地机精 平。8 环境保 护 8.1 煤矸石 路基 施工 过程 中要 注意防 止有 害物 质渗 入土 壤，避 免污 染物 流入 天然 水域。8.2 要注意 底层 封层、包 边土 及 顶面封 层等 施工，做 好排 水 盲沟，防止 煤矸 石中 的无 机 盐类污 染物 质，随淋溶 水进 入地 表水、地 下水和 土壤，对 公路 沿线 环境造 成淋 溶污 染。8.3 路基顶 面封 层可 采用 厚度 为 40 cm 掺 量为8%左 右的 石灰土 或合 理级 配二 灰土，以防 止水 分 进 入煤矸石 路基 造成 路基 破坏 及环境 污染。8.4 施工中 应在 路堤 两侧 修筑 排水沟，挖 沉淀 池，同时 密切注 意天 气情 况，做好 路拱排 水横 坡。8.5 雨季煤 矸石 路基 渗出 的污 水 应通 过排 水沟 汇入 到 沉 淀池 集 中处 理，若污 染物 超标，应 利 用物 理 和化学的 方法 处理，达 标后 方可排 放。8.6 对煤矸 石路 基边 坡应 选用 合适的 植物 品种 进行 绿化、美化。8.7 煤矸石 取料 场应 避免 造成 扬尘、大气 污染 和水 污染。DB13/T 5054 2019 10 8.8 煤矸石 运输 过程 中 应 防止 粉尘飞 扬，对 大气 产生 污 染。应控 制运 输时 煤矸 石 的含水 量，并 采取 覆盖等防 护措 施。9 质量检 查与 验收 9.1 原材料 质量 检查 9.1.1 煤矸石 路基 填筑 时，应对 填筑路 基的 煤矸 石原 材料 质量进 行检 查。9.1.2 用于填 筑路 床的 煤矸 石，填筑路 段长 度 在 10 km 范 围内，应取 样检 查煤 矸石 技术指 标至 少 1次；长 度 在10 km 50 km 范围内，至 少检 查2 次；长度 在 50 km 以上，至 少 检查 3 次，检查 的煤 矸石各项指 标均 应符合表5 规定。9.1.3 用于填 筑上 路堤 的煤 矸石，应取 样检 查煤 矸石 技术 指标至 少 1 次；用于 填筑 下路堤 的煤 矸 石，填筑高 度不 大 于10 m 时，至少检 查 1 次，填筑 高度 大于 10 m 时，至少 检查2 次，检 查的 煤矸 石各 项指标均 应 符 合 表4 规定。9.1.4 用于台 背回 填的 煤矸 石，路基上 部 0 m2 m 范围 内，应取 样检 查煤 矸石 技术 指标至 少1 次；2m 以 下深 度的 煤矸 石，每5 m 填 高至 少检 查1 次，检测的 煤矸 石各 项指 标均 应 符合 表 6 规定。9.1.5 当使用 不同 料场 或不 同颜 色的煤 矸石 填筑 路基 时，应重新 进行 检验。9.1.6 本规程 规定 的检 查频 率适 用于高 速公 路煤 矸石 路基 填筑，其他 等级 公路 可参 照使用。9.2 验收检 测项目 选择 煤矸石 路基 验收 检测 项目 包括外 观检 测、弯沉 检测 以及压 实度 检测 等。其中，弯沉 的检 验频 率 除考虑路 基填 筑长 度外，还 应根据 煤矸 石的 实际 用 量 适当增 加检 验频 率。9.3 外观检 测 9.3.1 煤矸石 路基 碾压 后必 须达 到表面 平整、无 轮迹，满 足 路基设 计的 相关 要求，同 时 需对路 基宽 度、横坡、中线 偏位、高 程、平整度 以及 坡度 等外 观指 标进行 检测，详 见 表7。表 7 施工 质量 标准 竣工 验 收项目 一览 表 序号 项目 规定值或允许偏差 检验频率 检验方法 范围（m）点数 1 纵断高程（mm）+10，-15 直线每 200 4 个断面 水准仪 曲线每 20 逐桩检测 2 中线偏位（mm）50 直线每 100 4 点 经纬仪 弯道加HY、YH 两点 3 宽度（mm）不小于设计值 每 100 4 处 米尺 4 平整 度（mm）20 每 200 2 个断面，每断面 10 尺 3 m 直尺 DB13/T 5054 2019 11 表 7 施工 质量 标准 竣工 验 收项目 一览 表(续)9.3.2 路基宽 度检 测频 率为 每 100 m 检测 4 个断 面，允许 偏差以 达到 设计 要求 为准。9.3.3 路基 横 坡检 测频 率为 每 100 m 检测 4 个断 面，允许 偏差 在-0.3%+0.3%之 间。9.3.4 中线偏 位检 测 频 率为 每 200 m 检测 4 点，有弯 道时 需 对 HY、YH 两点 进行 检测，允许偏 差在-50 mm+50 mm 之 间。9.3.5 路基纵 断面 高程 检测 频率 为直线 段 每200 m 检测 4 个断面，曲 线段 每 20 m 逐 桩检测，允 许偏差在-15 mm+10 mm 之间。9.3.6 路基平 整度 使用 3 m 直尺 进行检 测，检测 频率 为 每200 m 检测2 个 断面，每 个断面 测 10 尺，允许偏 差在-15 mm+15 mm 之间。9.3.7 路基边 坡应 做到 坡面 平顺、稳定，曲线 圆滑，不得 亏坡，验收 使用 水准 仪、检坡尺 等仪 器进 行检测，检测 频率 为 每 200 m 测4 处，允许 偏差 以达 到设计 要求 为准。9.4 弯沉 弯沉验 收使用 贝 克曼 梁 或FWD进行 检测，检 测频 率为：沿道 路纵 向每20 m 至少 布置1 个弯 沉检 测断面，每 个检 测断 面沿 道路 横向左、中、右 均匀 布置3 个弯沉 测试 点。若每100 m 路基，煤矸 石填 筑量 超过40000 m3时，检验 频率 应至少 增加2次。9.5 压实度 对于煤矸 石 路基 工作 区的 压 实度 应采 用灌 砂 法 或灌 砂法与 无损 检测 相结 合的 方法进 行 检 验。单 幅每层每100 m长 度范 围内 检 测3处，必 要时 可加 密检 测，检测 压实 度应 不小 于重 型击实 试验 求得 的最 大干密度 的96%。台背回 填 压实度 检测 频率 为每50 m2检测1 个点，不 足50 m2的 至少需 要检 验一 个点；其余 每压 实层 每100 m 长度 检 测2点，以 上检 测各 点均 应 合格。_ 序号 项目 规定值或允许偏差 检验频率 检验方法 范围（m）点数 5 横坡（%）-0.3+0.3 每 100 4 个断面 水准仪 6 边坡 不陡于设计值 每 200 4 处 水准仪或检坡尺 7 弯沉（0.01 mm）不大于设计值 每 100 5（或 7）处、每断面3 点 贝克曼梁 8 压实度 碾压工艺符合要求 每 100 m 每压实层测 2 处 施工记录
