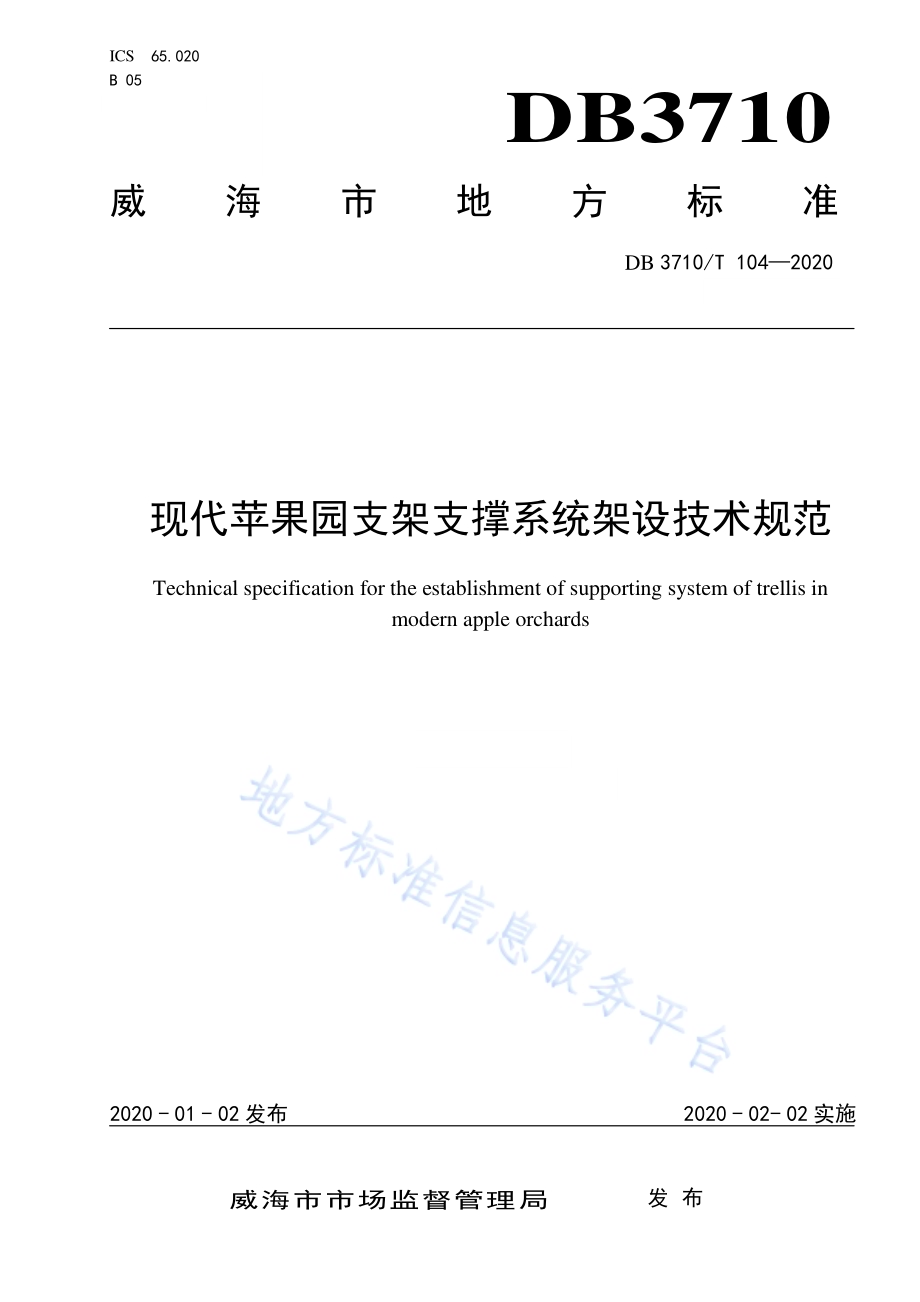

ICS 65.020 B 05 DB3710 威海市地方标准 DB 3710/T 104 2020 现代苹果 园支架支 撑系统架 设技术规 范 Technical specification for the establishment of supporting system of trellis in modern apple orchards 2020-01-02 发布 2020-02-02 实施 威 海 市 市 场 监 督 管 理 局 发布 DB3710/T 104 2020 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 编写。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本标准 由 威 海市 农业 农村 局提出 并 归 口。本标准 起草 单位：威海 市 农业农 村事 务服 务中 心、威海市 新元 果业 技术 服务 有限公 司、威 海兴 海源网具有 限公 司、威海 苹果 行业协 会、山东 樱聚 缘农 业科技 发展 股份 有限 公司。本标准 主要 起草 人：王兆 顺、邹 燕、王 梓 清、王武 闯、孙 凡雅、王 春武、苗 晓亮、李伟、王 林军、王仙林、于 树增、孔 庆敏、陈浪 波、曹洪 建。DB3710/T 104 2020 1 现 代苹果 园支架支 撑系统 架设 技术 规范 1 范围 本标准 规定 了现 代苹 果园 支架支 撑系 统架 设技 术规 范的术 语和 定义、园 地与 种植要 求、架设 材料、支架支 撑系 统的 架设、检 查维护。本标准 适用 于矮 砧轻 减集 约栽培 苹果 园内 采用 水泥 立柱架 设的 支架 支撑 系统。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 700-2006 碳 素结 构 钢 GB/T 3428-2012 架 空绞 线用镀 锌钢 线 GB/T 20118-2017 钢丝 绳 通用技 术条 件 GB/T 50107-2010 混凝 土 强度检 验评 定标 准 YB/T 5004 镀 锌钢 绞线 威海市 农业 局关 于印 发威 海市苹 果矮 砧轻 减集 约化 栽培技 术意 见的 通知（威 农字2015 17 号）3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 支架支 撑系 统 support system 由支撑 柱、地 锚、紧 箍卡、侧 紧卡、弓扣 卡、锚 绳、柱 间丝、锚顶 丝、柱 顶 帽等物 件组 成，纵 横连接，在 现代 苹果 园里 起到 支撑、负载、防 倒伏 等系 列作用 的格 架设 施系 统。架设示 意图 见附 录 A。3.2 支撑柱 support Pillar 由 钢筋 混凝 土预 制而 成的 预应力 水泥 立柱。也 称立 柱、立 杆。3.3 边支撑 柱 side support pillar 架设在 种植小 区周 边且通 过 锚绳、柱间 丝 与 地锚、内支撑 柱 相连 接的 关键性 支撑柱,也称 边柱、边杆。3.4 DB3710/T 104 2020 2 内支撑 柱 inner support pillar 架设在 种植 小区 内部，除 边支撑 柱外 的所 有支 撑柱，也称 内柱、内 杆。3.5 锚绳 anchor rope 连结边 支撑 柱与 地锚 的斜 向钢丝 绳。3.6 柱间丝 inter pillar wire 纵向架 设并 连接 边支 撑柱 与内支 撑柱、内 支撑 柱与 内支撑 柱的 钢丝（绳）或 钢绞线，也 称柱 间绳、拉丝。3.7 锚顶丝 anchor wire 架设并 固定 在水 泥柱 柱顶 帽上，斜向 连接 边支 撑柱 与地锚，同 时纵 向或 横向 连结边 支撑 柱与 内支 撑柱、内 支撑 柱与 内支 撑柱 或边支 撑柱 与边 支撑 柱的 钢丝（绳）或钢 绞线，也 称锚柱 顶丝、天 丝。3.8 紧箍卡 tight clamp 固定在 边支 撑柱 上，具 有 连接、拉 紧并 固定 柱间 丝 或锚 绳 作用 的镀 锌钢制 箍 形构件，也称 紧绳 立柱卡箍或 立柱 卡箍。3.9 侧紧卡 side tightening clamp 固定在 边支 撑柱 的紧 箍卡 内，具 有连 接地 锚和 紧固 锚绳等 作用 的镀 锌钢 制箍 形构件。3.10 弓扣卡 bow buckle clamp 把 柱间 丝 固 定在 立柱 或把 竹竿固 定在 柱间 丝上 的镀 锌特制 钢构 件，也称 卡扣。3.11 柱顶帽 crown cap 固定在 支撑 柱最 顶端，用 于连接、固 定顶 部锚 顶丝、防护网 的塑 料、玻璃 钢或 者钢构 件，也称 柱帽、柱顶套 帽、杆顶 帽 或 支撑 柱固定 帽。3.12 防沉降 板 settlement proof plate 固定在 支撑 柱与 地面 相接 触部位，防 止支 撑柱 下沉 或倾斜 的钢 构件。DB3710/T 104 2020 3 3.13 纵向 iengthwise parallel 平行于 果树 种植 行的 方向。3.14 横向 crosswise lateral 垂直于 果树 种植 行的 方向。4 园地与 种植 要求 4.1 园地 4.1.1 宜选择 背风 向阳、地 势开 阔、交 通方 便、远离 污染 源、无 检疫 性病 虫害、适 合矮砧 苹果 种植 的丘陵地 或者 平坡 地块，坡 度 不大 于 25，土 层深 度 不小 于 80cm，土壤 中石 块 直径不 大 于 10cm。4.1.2 园区规 划应 符合 威 海市 农业局 关于 印发 威海 市苹 果矮砧 轻减 集约 化栽 培技 术意见 的通 知 的规定。4.2 种植 根 据 园 地的 自 然条 件、品种 及 砧 木种 类 确定 栽 植密度，种 植行 向 以南 北 走向为 宜，长度 不 宜大 于150m；自根 砧株 距0.8m 1.2m，行距3.0m 3.5m；中 间砧株 距1.2m 1.5m，行 距3.5m 4.0m。5 架设材 料 5.1 支撑柱 5.1.1 边支撑 柱 5.1.1.1 长度3.5 m 5m、内 置 6 根3 股 钢绞 线，横断 面为 等腰梯 形，常见 规格 为 9cm 9.5cm，即上底 8cm、下 底9cm、高 9.5cm，如 图1。此 外，还有12cm 8cm、12cm 12cm 等 不同规 格。5.1.1.2 入土深 度以 直立 坚固 抗倾 倒为宜，一 般为 边支 撑柱 总 长度25%，最 低不 小于15%。长度 为4.8m 5.0m 的边 支撑 柱，埋入 地 下深度 不少 于1.2m。图1 边支撑 柱横 断面 示意 图 DB3710/T 104 2020 4 5.1.2 内支撑 柱 5.1.2.1 长度3.5 m 5.0m，内置4 根3 股钢 绞线，横 断截 面为等腰 梯 形，常见 规格 为 7cm7cm，即上底 边6cm、下 底边7cm、高 7cm，如 图2。此 外，还 有8cm 8cm 等规 格。边支 撑柱可 替代 内支 撑柱 使用，内 支撑 柱不 能替 代边 支撑柱 使用。5.1.2.2 入土深 度为 内支 撑柱 总长 度 25%，最 低不 小于12%。图2 内支撑 柱横 断面 示意 图 5.1.3 质量要 求 支撑柱混 凝土 强度应 符合GB/T 50107-2010 中等级 为C45 及以上 的规 定。钢 绞线 材料采用82MnA，单股直径2.0mm 2.25mm，钢 绞线混 凝土 保护 层最 小厚 度为13mm。5.2 地锚 5.2.1 钢结构 螺旋 地锚 由直 径250mm 350mm 的 钢 盘和直径 16mm 20mm 的 螺 纹钢地 锚拉 筋杆 焊 接 而成 的镀锌 钢 构 件，地锚拉筋杆 长度 1100mm 1500mm，如 图3。图3 钢结 构地 锚结 构示 意 图 图3 钢结构 螺旋 地锚 示意 图 5.2.2 条石地 锚 由直 径10mm 16mm 螺 纹钢 预制件 和长 度80cm 预 应力 水 泥立 柱或 条石 或水 泥盘 组合而 成，地锚 拉筋 杆长度1100mm 1500mm，如 图4。DB3710/T 104 2020 5 图4 条石地 锚结 构示 意图 5.2.3 其它类 型地 锚 主要有 立柱 式锚、拉 筋绳 地锚等 其它 类型 地锚，其 中拉筋 绳地 锚的 结构 如图5。图5 拉筋绳 地锚 结构 示意 图 5.2.4 质量要 求 镀锌层 牢固 附着 在工 件表 面上，不得 有气 泡、起皮、开裂、针 孔和 缺锌 现象，热镀 锌 层 厚底 不低 于65 m（相 应的 锌附 着量 不 低于460g/），不 应有 凸 起的锌 渣和 铁瘤。5.3 紧箍卡 主体部 分的内 轮廓截 面与 边支撑 柱截面 外轮 廓应一 致，侧 面宽度2.5cm，主 体 采用 碳 素结构 钢材料应符合GB/T 700-2006 中Q235B 的规 定，电镀锌 层厚度 应不小 于25 m，镀 锌层牢 固附着 在工件 表面上，不得有 气泡、起皮、开裂、针孔 和缺锌 现象。配套 六角螺 栓强度 等级 不低于4.8 级，六角螺 母强 度不低于4.0 级。结构 见图6。DB3710/T 104 2020 6 图6 紧箍卡 结构 示意 图 5.4 侧紧卡 侧面宽 度2.5cm，主 体钢 材 强度、镀锌工 艺、锌层厚 度、六 角螺栓 及螺 母要求 与紧箍 卡中相 关要 求一致。结构 见图7。图7 侧紧卡 结构 示意 图 5.5 弓扣卡 为镀锌 钢丝 件，强度72B，直径2.5mm 3.5mm，镀锌 厚度不 小于12 m，见图8。图8 弓扣卡 固定 示意 图 5.6 锚绳 DB3710/T 104 2020 7 整个锚绳 采用 全钢丝 绳，钢丝绳 应 符合GB/T 20118 的规定，钢丝 的镀锌 层 应 符合GB/T 20118-2017中A级 规定，直 径一 般选 用8mm 10mm。5.7 柱间丝、锚 顶丝 5.7.1 柱间丝、锚 顶丝 选用 镀锌 钢丝时，镀 锌钢 线 应 符合GB/T 3428-2012 中不 低于G2A 的 规定；锚顶丝选用 镀锌 钢绞 线时，其 性能应 符 合YB/T 5004 的 规定。5.7.2 锚顶丝 选用 镀锌 钢丝 绳时，其材 质应 符 合GB/T 20118-2017 中A 级 镀锌 的规 定，其 中锚 顶丝 的直径 为3.5mm 4mm，柱 间 丝的直 径 为 2.5 mm 3mm。5.8 柱顶帽 宜 采用 聚乙 烯原 料制 成，抗紫外 线、抗老 化，韧性 好，坚 固耐 用；金属 件为 镀锌钢 件，钢材 强度、镀锌工 艺及 锌层 厚度 与紧 箍卡中 相关 要求 一致；内 径 应与立 柱的 横截 面尺 寸相 对应，常见7.0mm 7.0mm和 9.0mm 9.5mm 两 种规 格，见 图 9 和图 10。说明：1 帽体；2 双头螺柱；3 镀锌圆垫片；4 加厚螺母；5 塑料圆帽；6 塑料包覆垫片；7 槽型压垫；8 标准镀锌螺母。图9 7.07.0 柱 顶套 帽 组 件结 构示意 图 DB3710/T 104 2020 8 说明：1 帽体；2 双头螺柱；3 一字导丝件；4 塑料包覆垫片；5 槽型压垫；6 标准镀锌螺母。图10 9.09.5 柱 顶套 帽 组 件结 构示意 图 5.9 防沉降 板 由两片 长30cm、宽 10cm 钢 构件组 成，见图 11。主 体 钢材强 度、镀锌 工艺、锌 层厚度、六 角螺 栓及螺母的 要求 与紧 箍卡 中相 关要求 一致。宜 安装 在边 支撑柱 上。图11 防沉降 板结 构示 意图 6 支架支 撑系 统的 架设 6.1 架设时 期 支架支 撑系 统宜 在苹 果定 植前架 设，最迟 不超 过定 植后 1 年。6.2 确定打 孔点 打孔点 按下 列方 法确 定：a)用石灰 标记 打孔 点，打孔 点纵横 成行、排 列整 齐、标记清 晰；DB3710/T 104 2020 9 b)在种植 小区行 内，边 支撑 柱打孔 点位于 行内中 心线 两端，距离种 植小区 边缘 不少于 8m，两侧面边支 撑柱 的打 孔点 应靠 近种植 行的 中心 线，且朝 向小区 外侧；c)内支撑 柱打 孔点 在行 中心 线同一 侧且 边缘 靠近 中心 线，相 邻两 内支 撑柱间距 6m 9m；d)地锚打 孔点 在边 支撑 柱外 侧 2.0m 2.7m 处，位 于种 植行纵 向或 横向 的延 长线 上，以 不影 响 机械作业 为宜；若影响 到作 业，应将 地锚 及边支 撑柱 的打孔 点整 体向 行内 移 动2m3m，见图 12。图12 打孔点 示意 图 6.3 打孔作 业 6.3.1 边支撑 柱打 孔 种植 行 两端 的打 孔角 度应 向种植 行外 侧倾 斜 10 40，小区 两侧 的边 支撑 柱打孔 角度 应垂 直于地面。孔口 为不 小 于10cm 10cm 的 方孔 或直 径14cm 的圆 孔；孔深 根据 支撑 柱埋入 地下 的深 度确 定。6.3.2 内支撑 柱打 孔 垂直于 地面 打孔，孔 口为 不小 于 8cm 8cm 的 方孔 或 直径 12cm 的圆 孔；孔 深根 据支撑 柱埋 入地 下的深度确 定。6.3.3 地锚打 孔 钢结构 地锚 的打 孔孔 径大 于地锚 钢盘 横截 面的 最大 直径，条石 地锚 打孔 尺 寸 应 大于条 石的 长度 和宽度。孔深 100cm 140cm。6.4 支撑柱 埋设 6.4.1 支撑柱 准备 6.4.1.1 首先计 算需 要支 撑柱 的数 量，每 行数 量按 公式（1）计算。S=L-(2L1)/(L2+1)（1）DB3710/T 104 2020 10 式中：L 每行 种植 行总 长度，m；L1 边支 撑柱 到地 锚的 距离，m；L2 柱间 距，m。6.4.1.2 宜顺行 摆放 在孔 旁一 侧，不影响 施工 作业。6.4.1.3 内、外 支撑 柱的 柱体 长度 不同，但地 面以 上高 度应 相同。提前 确定 安装 深度，在立 柱上 清晰标注好 深度 标识。6.4.2 支撑柱 安装 6.4.2.1 利用人 工或 机械 设备 辅助 方式，将支 撑柱 平稳 顺直 插放到 孔洞 中，种 植 小区 内的地 上高 度应保持一 致，误差 不超 过 5cm，填 土夯 实孔 洞。6.4.2.2 边支撑 柱横 断面 的窄 面应 朝向种 植小 区外 侧，内支 撑柱横 断面 的窄 面要 统一 朝向一 侧作 业通道；用 经纬 仪或 线锤 等调 整好边 支撑 柱倾 斜角 度，见图 13，支撑 柱安 装参 数 参照 表2。图13 支撑柱 架设 示意 图 表1 支撑 柱架 设参 数表 编号 支撑柱位置 规格 cm A m B m C m D E m F kN G 1 边支撑柱（每行两端）9 9.5 4.65.8 3.64.5 0.81.2 6080 0.25 1.6 7075 2 边支撑柱（其他）9 9.5 4.65.8 3.64.5 0.81.2 90 0.25 1.6 6065 3 内支撑住 7 7.0 4.45.4 3.64.5 0.51.2 90 注：A 水泥 柱 总 长度；B 地平 面以 上 水 泥 柱的 高 度；C 地 平 面以 下 水 泥 柱的 垂 直深 度；D 立柱 与 水 平 面 角度；E 水泥柱牵拉位置；F 地锚牵拉力；G 地锚与地面夹角。6.5 地锚埋 设 将地锚 放入 地锚 坑中，其 中条石 地锚 的条 石应 垂直 于果树 种植 行，拉 杆向 种 植行内 侧稍 倾斜（倾斜角度见 表1），拉环 露出 地 面且位 于果 树种 植行 中心 线，填 土后 夯实。DB3710/T 104 2020 11 6.6 柱顶帽 安装 根 据支 撑柱 规格 选择 相应 的柱顶 帽，使用 橡皮 锤或 木锤敲 击安 装。配件 安装 顺序见 图 9、图10。6.7 侧紧卡、紧 箍卡 安装 种植行 两端 边支 撑 柱 距离 顶端 0.2m 0.3m 处 和距 离 地面 1/2 处 分别 安装 紧箍 卡和侧 紧卡，侧 紧卡的弧形 面与 紧箍 卡的 弧形 面相连；其 余紧 箍卡 间距 0.7m0.9m 均匀 安装，紧 箍卡开 口朝 向行 内。可 距地 面0.3m 处安 装紧 箍卡，用于安 装挂 置滴 灌管 的钢 丝。6.8 锚绳、锚顶 丝安 装 6.8.1 纵向锚 顶丝 与地 锚安 装 将 锚顶 丝纵 向铺 设，并 依 次放入 柱顶 帽的 导线 槽内，两 端分 别与 种植 行两 端 的地锚 连接，并临 时固定。6.8.2 锚绳连 接 将锚绳 的一端 与 侧紧 卡连 接固定，另 一端 与地 锚临 时固定；或 将锚 绳背 部交 叉固定 于边 支撑 柱顶 部以下25cm 处 和地 面以 上1/2 处，用 配套 的U 型螺 栓锁 紧。背部 交叉 固定 法见 图14。图14 背部交 叉法 示意 图 6.8.3 纵向锚 绳、纵向 锚顶 丝安 装 6.8.3.1 同时拉 紧固 定纵 向锚 绳和 纵向锚 顶丝，均 衡用 力，拉紧拉 直，偏离 导线 槽的 锚顶丝 在紧 固前应进行 二次 校正。6.8.3.2 边支撑 柱、锚绳 和地 面之 间会构 成一 个三 角形 的角 支撑柱 系统，以 等边 三角 形为好，其 中锚绳和地 面之 间夹 角 为60、最高 不宜 超 过 80；锚 绳中下 部应 安装 有警 示作 用的标 识。6.8.4 柱间丝 安装 分别将35 道柱 间丝 固定 于紧箍 卡的 六角 柱上，均 衡用力，拉 紧拉 直。6.8.5 横向锚 绳、横向 锚顶 丝安 装 将 横 向 锚绳 以 及横 向 锚顶丝 与 地 锚进 行 连接 紧 固，偏 离 导 线槽 的 锚顶 丝 应在紧 固 前 应进 行 二次 校正。锚 绳中 下部 应安 装有 警示作 用的 标识。DB3710/T 104 2020 12 6.9 弓扣卡 的安 装 用弓扣 卡将 柱间 丝固 定在 内支撑 柱上，每 道柱 间丝 应与地 面平行。6.10 防沉降 板的 安装 将防沉 降板 安装 固定 在边 支撑柱 的根 部，紧贴 地面。土壤 松软 地块 的内 支撑 柱应选 装。6.11 强化加 固 易出现 强风 暴雨 等极 端天 气的区 域，或土 质松 软的 地 块等，可采 用增 大地 锚的 横 截面积 和埋 设深 度，增加支 撑柱 尺寸、数 量，增加柱 间丝、锚 顶丝、锚 绳的直 径和 数量 等措 施，强化加 固支 架支 撑系 统。7 检查维 护 每年在 果树 萌芽 前和 雨季 结束后 保养 两次。凡 出现 立柱倾 斜破 损、柱间 丝和 锚顶丝 以及 锚绳 松动 等情况，应及 时维 护，必要 时重新 整理 或更 换。维护内 容包 括支 撑柱 矫正 归位、调整 柱间 丝、锚顶 丝或锚 绳的 拉力、更 换破 损部件 等，保证 系统 整体支撑 稳定。DB3710/T 104 2020 13 A A 附 录 A（规范 性附 录）现代苹 果园 支架 支撑 系统 架设 示 意图 A.1 现代苹 果园 支架 支撑 系统 见图A.1。图A.1 现代苹 果园 支架 支撑 系统 架设 示 意图 _
