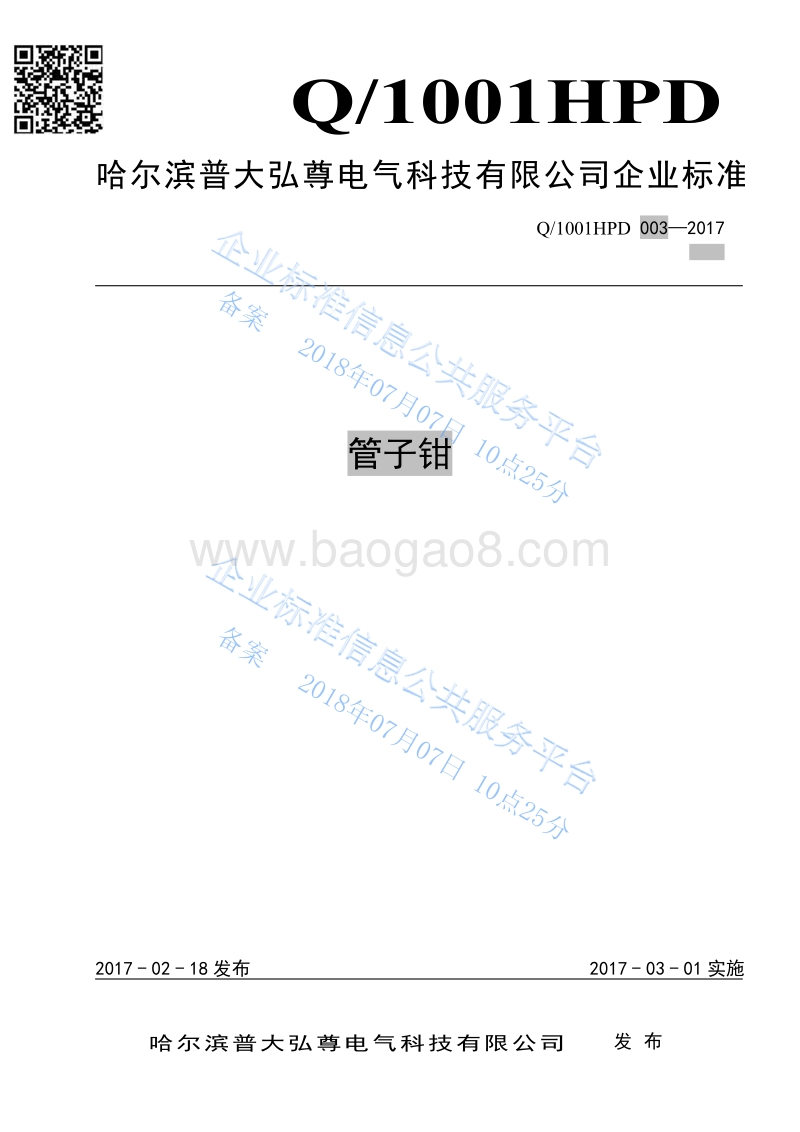

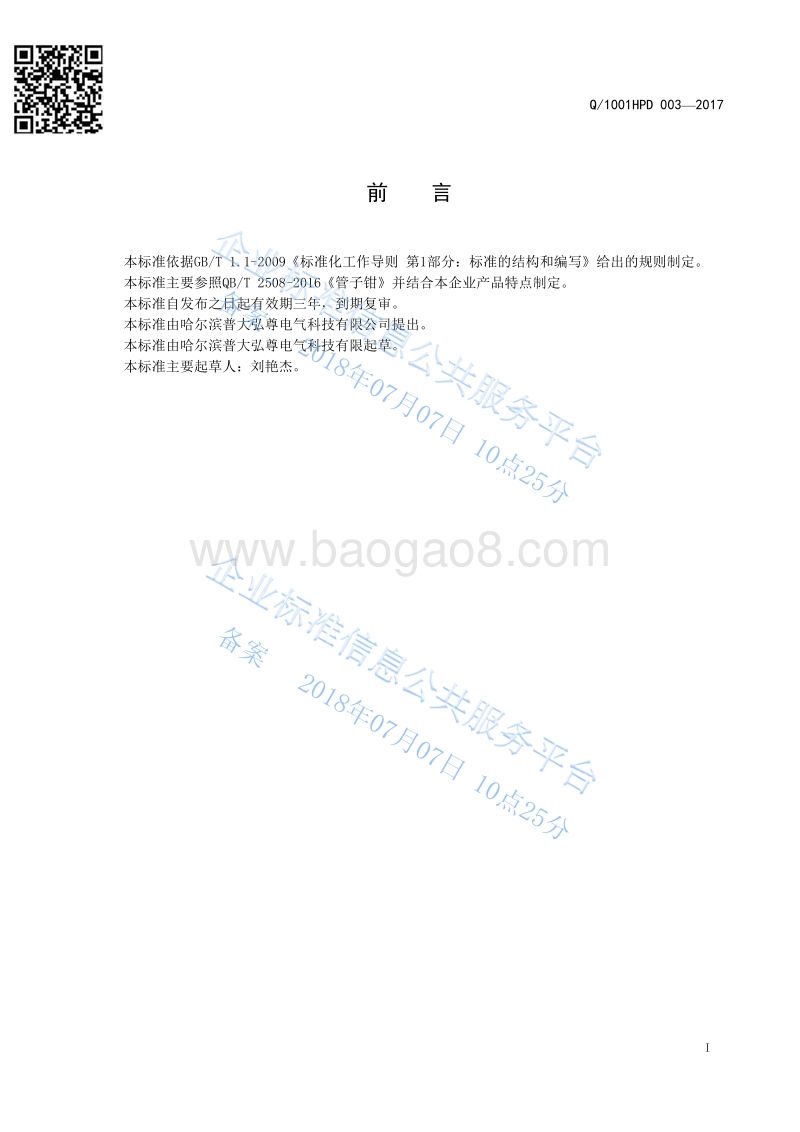

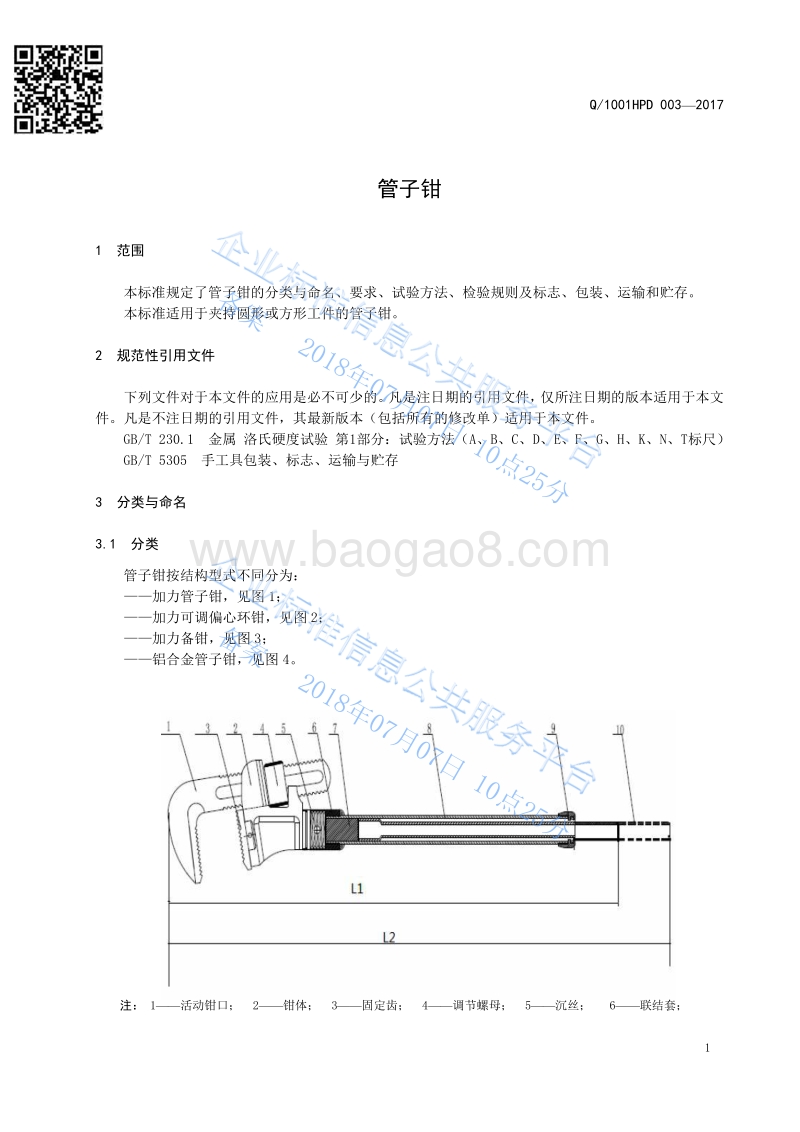

Q/1001H PD哈 尔 滨 普 大 弘 尊 电 气 科 技 有 限 公 司 企 业 标 准Q/1001HPD 003 2017管 子 钳2017 -02- 18发 布 2017- 03-01实 施哈 尔 滨 普 大 弘 尊 电 气 科 技 有 限 公 司 发 布备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 0032017I前 言本 标 准 依 据 GB/T 1.1-2009 标 准 化 工 作 导 则 第 1部 分 ： 标 准 的 结 构 和 编 写 给 出 的 规 则 制 定 。本 标 准 主 要 参 照 QB/T 2508-2016 管 子 钳 并 结 合 本 企 业 产 品 特 点 制 定 。本 标 准 自 发 布 之 日 起 有 效 期 三 年 ， 到 期 复 审 。本 标 准 由 哈 尔 滨 普 大 弘 尊 电 气 科 技 有 限 公 司 提 出 。本 标 准 由 哈 尔 滨 普 大 弘 尊 电 气 科 技 有 限 起 草 。本 标 准 主 要 起 草 人 ： 刘 艳 杰 。备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 00320171管 子 钳1 范 围本 标 准 规 定 了 管 子 钳 的 分 类 与 命 名 、 要 求 、 试 验 方 法 、 检 验 规 则 及 标 志 、 包 装 、 运 输 和 贮 存 。本 标 准 适 用 于 夹 持 圆 形 或 方 形 工 件 的 管 子 钳 。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 所 注 日 期 的 版 本 适 用 于 本 文件 。 凡 是 不 注 日 期 的 引 用 文 件 ， 其 最 新 版 本 （ 包 括 所 有 的 修 改 单 ） 适 用 于 本 文 件 。GB/T 230.1 金 属 洛 氏 硬 度 试 验 第 1部 分 ： 试 验 方 法 （ A、 B、 C、 D、 E、 F、 G、 H、 K、 N、 T标 尺 ）GB/T 5305 手 工 具 包 装 、 标 志 、 运 输 与 贮 存3 分 类 与 命 名3.1 分 类管 子 钳 按 结 构 型 式 不 同 分 为 ： 加 力 管 子 钳 ， 见 图 1； 加 力 可 调 偏 心 环 钳 ， 见 图 2； 加 力 备 钳 ， 见 图 3； 铝 合 金 管 子 钳 ， 见 图 4。注 ： 1活 动 钳 口 ； 2钳 体 ； 3固 定 齿 ； 4调 节 螺 母 ； 5沉 丝 ； 6联 结 套 ；备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 003201727 加 强 堵 头 ； 8 套 管 ； 9 固 定 套 ； 10 人 力 伸 缩 加 力 柄 。图 1 加 力 管 子 钳 结 构 示 意 图注 ： 1内 方 轮 ； 2棘 轮 ； 3弹 簧 ； 4扳 手 体 ； 5连 接 螺 纹 ； 6套 管 ；7 固 定 套 ； 8 人 力 伸 缩 加 力 柄 。图 2 加 力 可 调 偏 心 环 钳 结 构 示 意 图注 ： 1活 动 钳 口 ； 2固 定 齿 ； 3钳 体 ； 4调 节 螺 母 ； 5联 结 套 ； 6加 强 堵 头 ；7套 管 ； 8固 定 套 ； 9吊 环 。图 3 加 力 备 钳 结 构 示 意 图备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 00320173注 ： 1活 动 钳 口 ； 2钳 柄 体 ； 3固 定 齿 ； 4调 节 螺 母 ； 5铆 钉 ； 6弹 簧 。图 4 铝 合 金 管 子 钳 结 构 示 意 图3.2 命 名3.2.1 加 力 管 子 钳 型 号 表 示 方 法 如 下 ： D 直 径 代 号 ；最 大 夹 持 直 径 ， mm。示 例 ： 型 号 80D 表 示 最 大 夹 持 直 径 为 80mm 的 加 力 管 子 钳 。3.2.2 加 力 可 调 偏 心 环 钳 型 号 表 示 方 法 如 下 ：S 六 方 对 边 尺 寸 ， mm；六 方 扳 手 代 号 。示 例 ： 型 号 S36 表 示 六 方 对 边 尺 寸 为 36mm的 加 力 可 调 偏 心 环 钳 。3.2.3 加 力 备 钳 型 号 表 示 方 法 如 下 ： D 直 径 代 号 ；最 大 夹 持 直 径 ， mm。示 例 ： 型 号 152D 表 示 最 大 夹 持 直 径 为 152的 加 力 备 钳 。3.2.4 铝 合 金 管 子 钳 型 号 表 示 方 法 如 下 ： 长 度 ， mm。示 例 ： 型 号 300 表 示 长 度 为 300mm的 铝 合 金 管 子 钳 。4 要 求4.1 基 本 尺 寸4.1.1 加 力 管 子 钳 的 基 本 尺 寸 应 符 合 图 1 和 表 1 的 规 定 。表 1 加 力 管 子 钳 基 本 尺 寸 单 位 为 毫 米规 格 型 号 全 长 夹 持 管 径 ， D备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 00320174基 本 尺 寸 ， L1min 伸 缩 加 力 柄 完 全 拉 出 时 的 尺 寸 ， L2min 最 大 最 小60D 350 450 60 1580D 490 680 80 1595D 570 780 95 25108D 720 950 108 30132D 850 1230 132 30152D 900 1 280 152 30210D 1 035 1 490 210 35注 ： L1是 指 最 大 夹 持 尺 寸 时 ， 伸 缩 加 力 柄 不 拉 出 时 应 达 到 的 最 小 全 长 尺 寸 ； L2是 指 最 大 夹 持 尺 寸 时 ， 伸 缩 加 力柄 完 全 拉 出 时 应 达 到 的 最 小 全 长 尺 寸 。4.1.2 加 力 可 调 偏 心 环 钳 的 基 本 尺 寸 应 符 合 图 2 和 表 2 的 规 定 。表 2 加 力 可 调 偏 心 环 钳 基 本 尺 寸 单 位 为 毫 米规 格 型 号 六 方 对 边 尺 寸 S 全 长 L基 本 尺 寸 偏 差 基 本 尺 寸 伸 缩 加 力 柄 完 全 拉 出 时 尺 寸 L2 偏 差S24 24 1.0% 380 580 10%S36 36 480 675S42 42 490 695S46 46 665 1 010S55 55 680 1 0154.1.3 加 力 备 钳 的 基 本 尺 寸 应 符 合 图 3 和 表 3 的 规 定 。表 3 加 力 备 钳 基 本 尺 寸 单 位 为 毫 米规 格 型 号 全 长 夹 持 管 径 D基 本 尺 寸 偏 差 最 大 最 小132D 790 10% 132 15152D 840 152 15210D 990 210 254.1.4 铝 合 金 管 子 钳 基 本 尺 寸 应 符 合 图 4 和 表 4 的 规 定 。表 4 铝 合 金 管 子 钳 基 本 尺 寸单 位 为 毫 米规 格 型 号 全 长 最 大 夹 持 管 径D基 本 尺 寸 偏 差250 250 10% 33300 300 42350 350 48450 450 60600 600 73900 900 102备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 003201751 200 1 200 1414.2 硬 度管 子 钳 主 要 零 部 件 的 硬 度 应 符 合 表 5的 规 定 。表 5 主 要 零 部 件 硬 度产 品 名 称 加 力 管 子 钳 、 加 力 备 钳 加 力 可 调 偏 心 环 钳 、 铝 合 金 管 子 钳零 件 名 称 钳 口 齿 部 钳 口 螺 纹部 调 节 螺 母 套 管 、 加 力拉 杆 钳 口 齿 部 钳 口 螺纹 部 调 节 螺 母硬 度 ， HRC 48 37 35 40 48 35 324.3 强 度4.3.1 加 力 管 子 钳 、 加 力 可 调 偏 心 环 钳 、 加 力 备 钳 、 铝 合 金 管 子 钳 按 表 6 规 定 的 扭 矩 进 行 试 验 ， 试 验后 各 部 位 应 不 出 现 裂 纹 。 表 6 扭 矩名 称 规 格 型 号 扭 矩 ， N mmin加 力 管 子 钳 60D 200080D 260095D 3600108D 5300132D 6300152D 7200210D 8000加 力 可 调 偏 心 环 钳 S24 2 500S36 27 00S42 3 500S46 5 500S55 5 500加 力 备 钳 132D 6 300152D 7 200210D 8 000铝 合 金 管 子 钳 250 700300 950350 1 400450 2 550600 3 860900 4 6101200 5 5004.4 装 配 性 能备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 003201764.4.1 加 力 管 子 钳 、 加 力 备 钳 、 铝 合 金 管 子 钳4.4.1.1 活 动 钳 口 与 钳 体 孔 两 侧 面 配 合 间 隙 应 不 大 于 2.2mm。4.4.1.2 用 手 调 节 活 动 钳 口 ， 应 能 在 全 行 程 内 移 动 灵 活 。4.4.1.3 伸 缩 加 力 柄 应 能 够 伸 缩 自 如 ， 卡 簧 应 能 有 效 夹 住 伸 缩 加 力 柄 。4.4.1.4 各 连 接 部 位 应 牢 固 ， 活 动 部 位 应 灵 活 可 靠 。4.4.1.5 钳 体 与 联 结 套 联 结 应 无 间 隙 、 无 松 动 。4.4.2 加 力 可 调 偏 心 环 钳4.4.2.1 棘 轮 旋 转 应 灵 活 。4.4.2.2 各 连 接 部 位 应 牢 固 ， 伸 缩 加 力 柄 伸 缩 自 如 。4.5 外 观 质 量4.5.1 管 子 钳 各 零 部 件 表 面 不 得 有 裂 纹 、 毛 刺 ， 不 应 有 影 响 其 使 用 性 能 的 明 显 氧 化 皮 、 砂 眼 、 气 孔 等缺 陷 。4.5.2 钳 口 两 侧 面 、 齿 块 接 触 面 等 加 工 表 面 的 粗 糙 度 Ra值 应 不 大 于 6.3m ， 其 余 各 部 位 的 加 面 粗 糙度 Ra 值 应 不 大 于 12.5m。4.5.3 伸 缩 加 力 柄 、 钳 体 的 表 面 涂 镀 层 应 均 匀 、 色 泽 一 致 ， 无 明 显 流 痕 和 脱 层 等 缺 陷 。5 试 验 方 法5.1 基 本 尺 寸采 用 分 度 值 为 0.02mm的 游 标 卡 尺 和 分 度 值 为 1mm的 钢 直 尺 或 卷 尺 测 量 。5.2 硬 度按 GB/T 230.1规 定 的 方 法 进 行 检 验 ， 检 验 部 位 见 表 10。表 7 检 验 部 位零 件 名 称 活 动 钳 口 钳 体 调 节 螺 母 钳 柄 加 力 柄检 验 部 位 两 侧 平 面 两 侧 平 面 两 端 面 两 测 平 面 外 圆5.3 强 度5.3.1 试 验 用 的 试 棒 为 钢 制 圆 棒 或 六 角 螺 栓 ， 钢 制 圆 棒 的 直 径 和 六 角 螺 栓 对 边 尺 寸 按 表 1、 表 2、 表 3和 表 4 的 规 定 ， 试 棒 硬 度 为 HRC25 HRC30。5.3.2 将 试 样 平 整 夹 持 在 相 应 的 试 棒 上 ， 在 钳 柄 的 末 端 施 加 表 6 规 定 的 试 验 扭 矩 ， 加 载 时 应 缓 慢 、 平稳 ， 在 达 到 额 定 值 时 保 持 1min， 卸 载 后 检 查 管 子 钳 及 扳 手 各 部 位 是 否 出 现 裂 纹 及 永 久 性 变 形 现 象 。5.4 装 配 性 能5.4.1 活 动 钳 口 与 钳 体 孔 的 两 侧 配 合 间 隙 采 用 塞 尺 测 量 。5.4.2 其 它 项 目 均 采 用 目 测 和 手 动 调 试 方 法 进 行 检 验 。5.5 外 观 质 量备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分Q/1001HPD 00320177采 用 目 测 的 方 法 进 行 检 验 ， 加 工 面 的 表 面 粗 糙 度 用 粗 糙 度 标 准 样 板 对 照 检 验 。6 检 验 规 则6.1 出 厂 检 验6.1.1 每 批 管 子 钳 出 厂 时 ， 需 经 公 司 质 量 检 验 部 门 检 验 合 格 ， 并 签 发 产 品 质 量 合 格 证 后 ， 方 可 出 厂 。6.1.2 出 厂 检 验 项 目 ： 4.4和 4.5。6.2 型 式 检 验6.2.1 产 品 正 常 生 产 时 ， 每 年 应 进 行 一 次 型 式 检 验 ， 有 下 列 情 况 之 一 时 ， 亦 应 进 行 型 式 检 验 ： 新 产 品 定 型 鉴 定 或 老 产 品 转 厂 生 产 时 ； 正 常 生 产 后 ， 如 结 构 、 材 料 、 工 艺 有 较 大 改 变 ， 可 能 影 响 产 品 性 能 时 ； 出 厂 检 验 结 果 和 上 次 型 式 检 验 有 较 大 差 异 时 ； 停 止 生 产 一 年 后 ， 恢 复 生 产 时 ； 国 家 质 量 管 理 部 门 提 出 型 式 检 验 要 求 时 。6.2.2 型 式 检 验 项 目 为 本 标 准 第 4 章 要 求 中 所 有 项 目 。6.3 组 批 与 抽 样在 相 同 生 产 条 件 下 ， 同 规 格 、 同 型 号 的 产 品 组 成 同 一 受 检 批 。 每 个 批 量 为 500把 ， 不 足 500把 时 ， 亦作 为 一 个 批 次 ， 每 批 随 机 抽 样 5把 。6.4 判 定 规 则6.4.1 在 检 验 结 果 中 ， 全 部 指 标 均 符 合 本 标 准 要 求 ， 则 判 该 批 产 品 合 格 。6.4.2 若 有 不 超 过 两 项 指 标 不 符 合 本 标 准 要 求 时 ， 应 对 不 合 格 项 加 倍 抽 样 复 验 。6.4.3 装 配 性 能 若 有 不 超 过 两 项 指 标 不 符 合 本 标 准 要 求 时 ， 允 许 对 不 合 格 项 一 次 性 调 整 并 加 倍 抽 样 复验 。6.4.4 若 复 检 结 果 仍 有 一 项 不 符 合 本 标 准 要 求 ， 则 判 该 批 产 品 不 合 格 。7 标 志 、 包 装 、 运 输 和 贮 存按 GB/T 5305的 规 定 执 行 。备案 2018年07月07日 10点25分备案 2018年07月07日 10点25分
