高压直流放电棒QRNQ01-2018.pdf

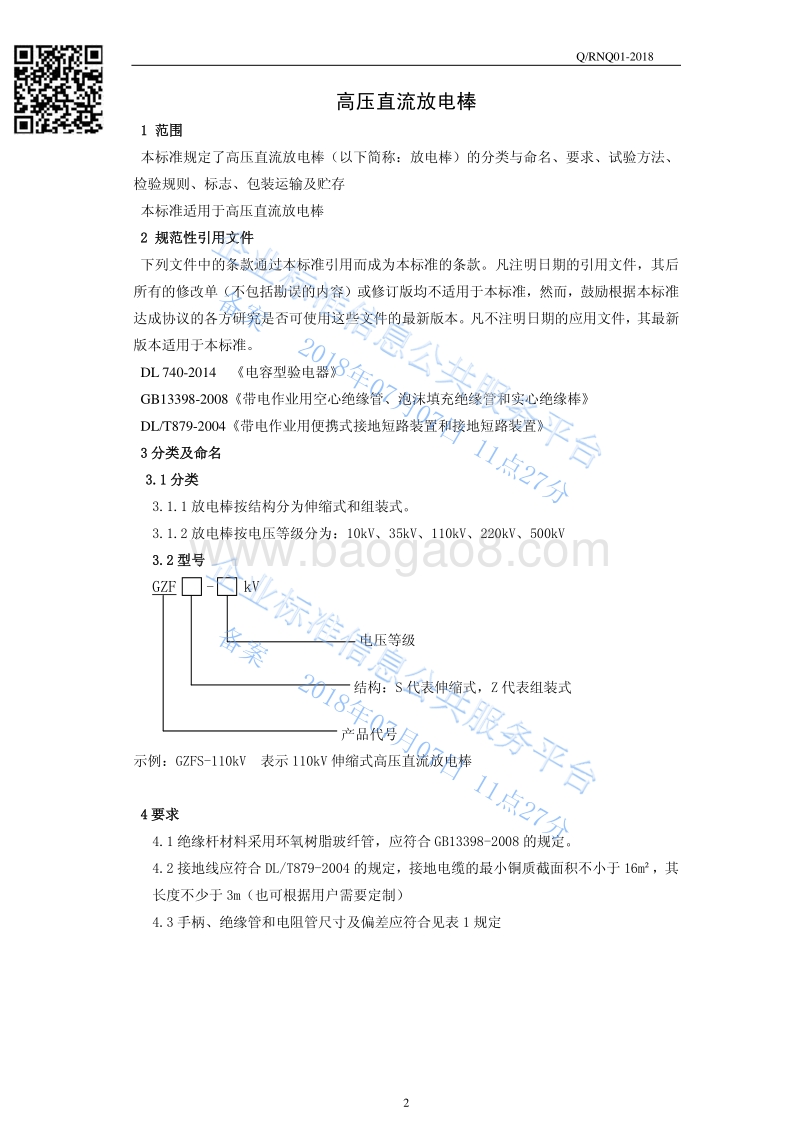

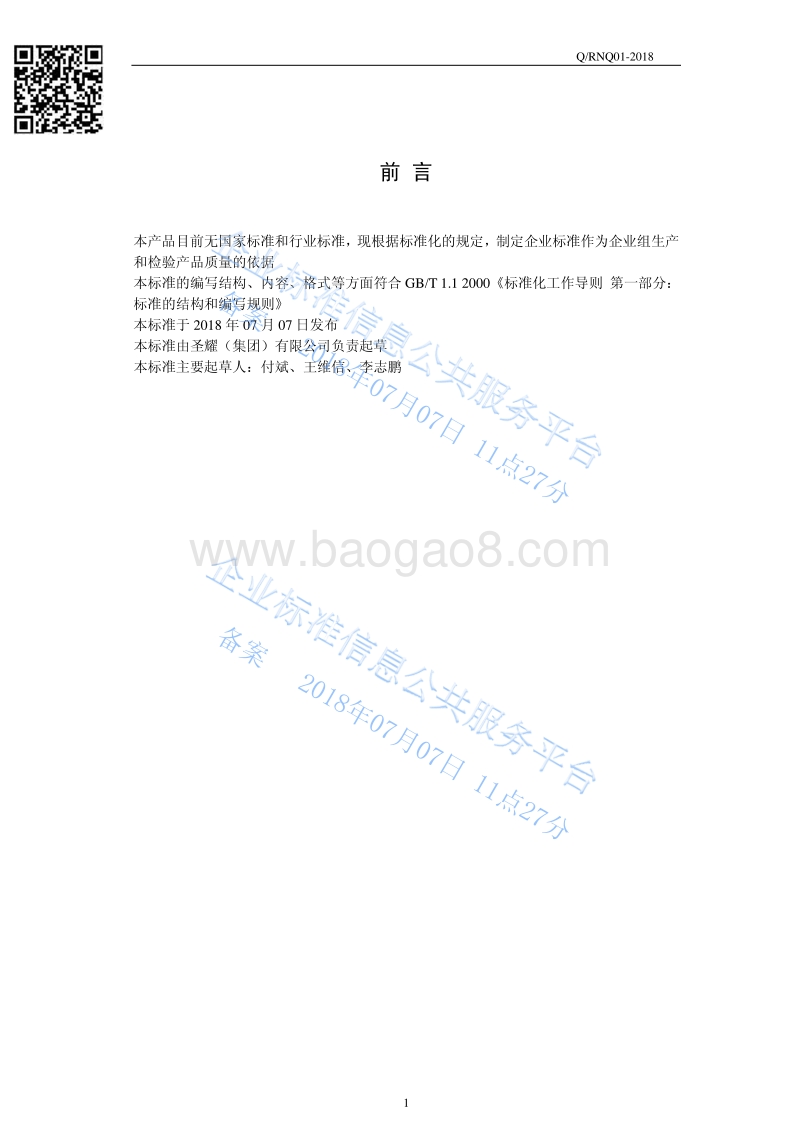

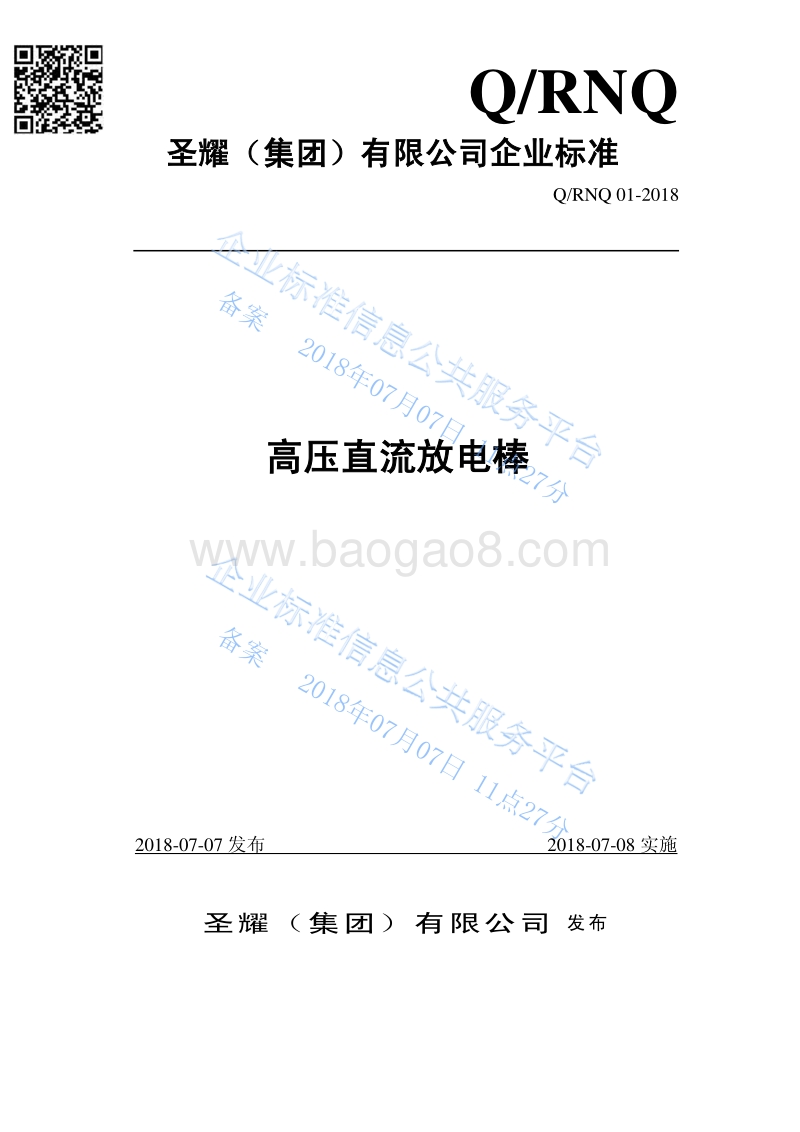

Q/RNQ 圣耀（集团） 有限公司企业标准 Q/RNQ 01-2018 高压直流放电棒 2018-07-07发布 2018 -07-08实施 圣耀（集团）有限公司发布备案 2018年07月07日 11点27分备案 2018年07月07日 11点27分Q/RNQ01-2018 1 前 言 本产品目前无国家标准和行业标准，现根据标准化的规定，制定企业标准作为企业组生产和检验产品质量的依据 本标准的编写结构、内容、格式等方面符合GB/T 1.1 2000标准化工作导则 第一部分：标准的结构和编写规则 本标准于2018年07月07日发布 本标准由圣耀（集团）有限公司负责起草 本标准主要起草人：付斌、王维信、李志鹏 备案 2018年07月07日 11点27分备案 2018年07月07日 11点27分Q/RNQ01-2018 2 高压直流放电棒 1 范围 本标准规定了高压直流放电棒（以下简称：放电棒）的分类与命名、要求、试验方法、检验规则、标志、包装运输及贮存 本标准适用于高压直流放电棒 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。凡注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡不注明日期的应用文件，其最新版本适用于本标准。 DL 740-2014 电容型验电器 GB13398-2008带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒 DL/T879-2004带电作业用便携式接地短路装置和接地短路装置 3分类及命名 3.1分类 3.1.1放电棒按结构分为伸缩式和组装式。 3.1.2放电棒按电压等级分为：10kV、35kV、110kV、220kV、500kV 3.2型号 GZF- kV 电压等级 结构：S代表伸缩式，Z代表组装式 产品代号 示例：GZFS-110kV 表示110kV伸缩式高压直流放电棒 4要求 4.1绝缘杆材料采用环氧树脂玻纤管，应符合GB13398-2008的规定。 4.2接地线应符合DL/T879-2004的规定，接地电缆的最小铜质截面积不小于16m，其长度不少于3m（也可根据用户需要定制） 4.3手柄、绝缘管和电阻管尺寸及偏差应符合见表1规定 备案 2018年07月07日 11点27分备案 2018年07月07日 11点27分Q/RNQ01-2018 3 表1 单位：mm 项目名称 手柄 绝缘管 电阻管 长度 1900.5 10kV：600 0.5 1500.5 35kV：1000 0.5 4000.5 110kV：14000.5 5000.5 220kV：3155 0.5 5500.5 500kV：4855 0.5 10450.5 外径 300.5 300.5 360.5 360.5 4.4外观质量 放电棒各部分连接应牢固、可靠，外表应光滑、无毛刺，标志应完整清晰，具有永久性。 4.5装备性能 各部件组装自如，组装后应平直，无松动现象。 4.6电气性能 4.6.1绝缘电阻，即绝缘杆整体不小于1000M。 4.6.2工频试验电压、限流电阻管电阻值、接地线直流电阻值应符合见表2规定 表2 使用电压 (kV) 试验长度 (m) 试验电压 （kV） 持续时间 （min） 结果 限流电阻管电阻（M） 接地线直流电阻 （m） 10kV 0.4 45 1 无闪络或击穿，和发热现象 20M 30 M 16mm、25 mm 35 mm，50 mm平均每米的电阻值应分别不大于1.24、0.79、0.56、0.40 35kV 0.6 95 1 无闪络或击穿，和发热现象 30M 40 M 110kV 1.0 220 1 无闪络或击穿，和发热现象 40M 50 M 220kV 1.8 440 1 无闪络或击穿，和发热现象 90M 110 M 500kV 4.1 580 5 无闪络或击穿，和发热现象 230M 280M 注：工频耐压试验的试验长度应从手柄以上量起，切勿将试验电压施加在限流电阻管上。 备案 2018年07月07日 11点27分备案 2018年07月07日 11点27分Q/RNQ01-2018 4 4.7使用性能 4.7.1持握着力矩和弯曲度 持握着力矩不应超过200N，在水平状态下弯曲度不应超过整体长度的1% 4.7.2工作位置：任何位置都可使用 4.7.3拆装次数不少于5000次 5实验方法 5.1外观质量在自然光线下采用目测 5.2基本尺寸用符合精度要求的量具测量 5.3电气性能 5.3.1绝缘电阻，采用1000V兆欧表测量 5.3.2工频试验电压，采用500kV高压试验装置，进行试验 5.4机械性能，保持着力和弯曲度按DL740规定进行 6检验规则 6.1型式试验 6.1.1在下列情况下，应进行型式试验。 a)新产品投产前的定型鉴定 b）产品的结构、材料、工艺有重大改进时 C）国家质检机构要求进行型式试验时 6.1.2型式试验所需放电棒数目不少于3个，每项试验均应在三个试品上进行，如试验中有一个以上的试品没通过试验，则判断该放电棒不合格，如三件试品全部通过试验，则判定该放电棒合格 6.2出厂试验 6.2.1放电棒经公司质检部门逐件检验合格后附合格证方可出厂 6.2.2检验项目为部件尺寸公差、外观质量、装配性能、耐压试验、接地线直流电阻测试 6.2.3判定每个项目合格判该产品合格 7标志、包装、贮存及运输 7.1标志 放电棒上应有下列内容的标志：型号、生产厂名和商标、生产日期 7.2包装 放电棒的包装箱（袋）上应注明厂名、厂址、产品名称、规格、型号。每只放电棒应附有产品合格证及产品说明书。 7.3运输 放电棒批量运输时应采用硬纸箱，包装的标志应清楚整齐，并注明“切勿淋雨”、“切勿受潮”、“避免重压”等标志。 7.4贮存 放电棒应储存在干燥、通风、避免阳光直晒和无腐蚀、有害物质的场所保存。 备案 2018年07月07日 11点27分备案 2018年07月07日 11点27分
