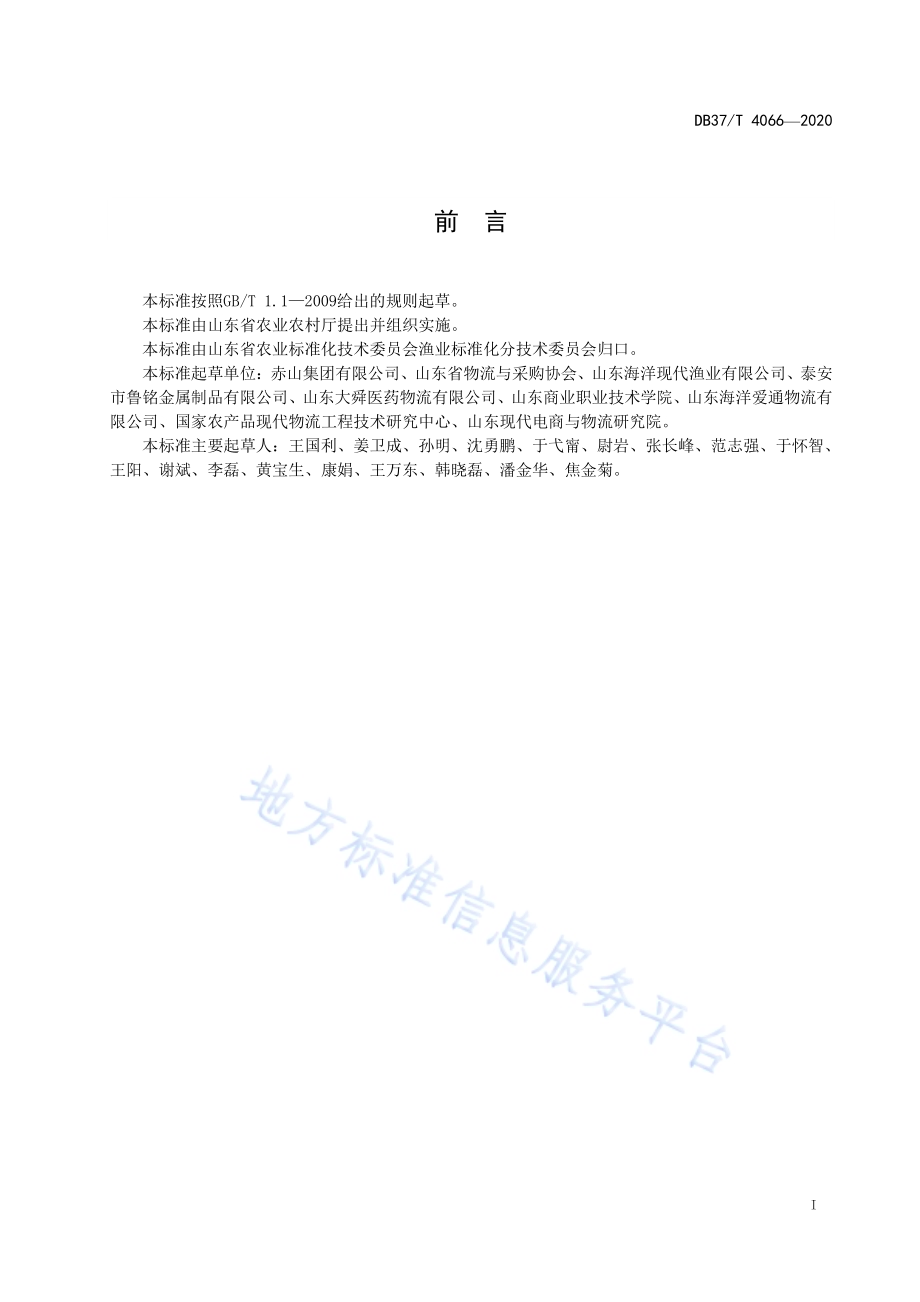

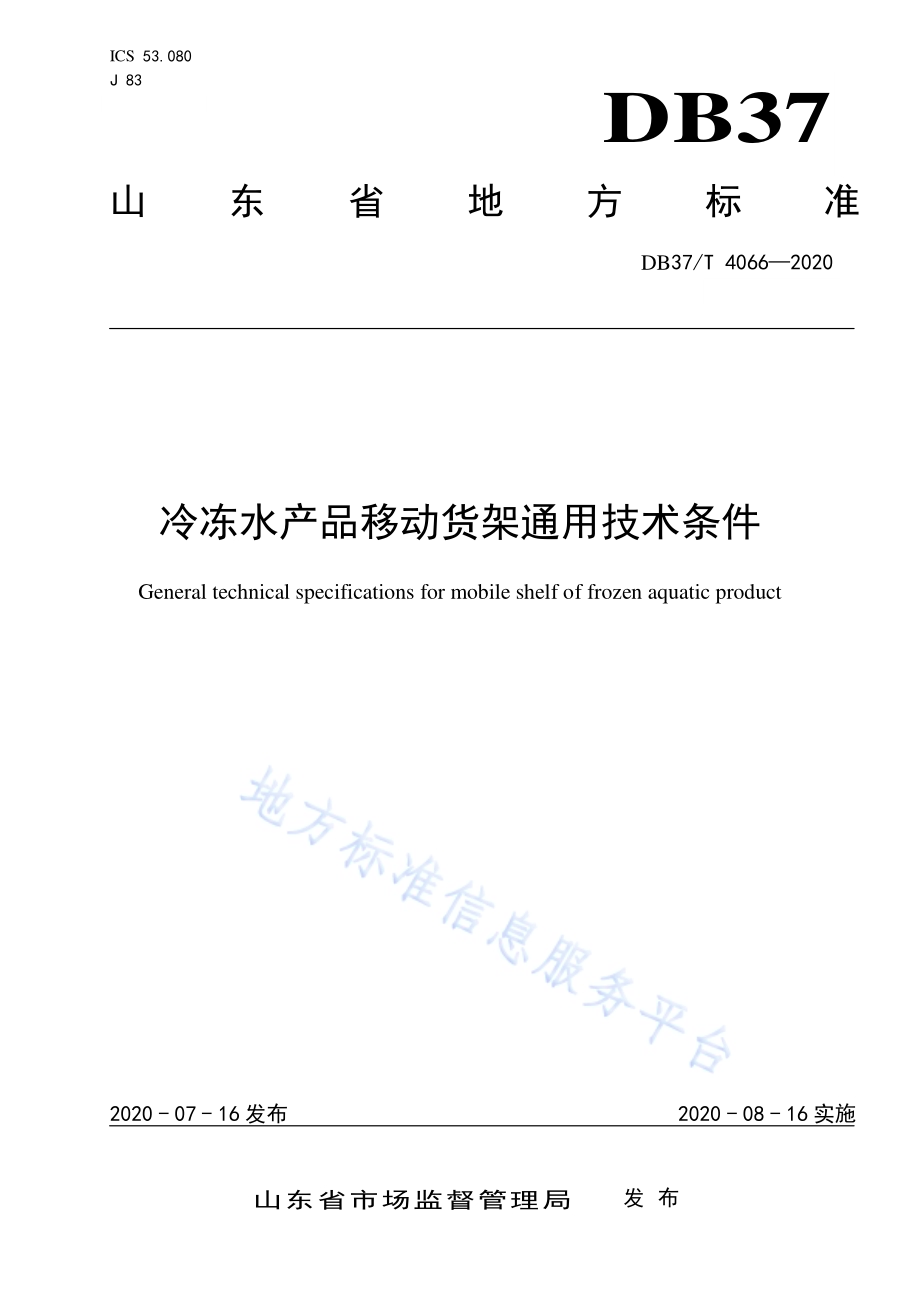

ICS 53.080 J 83 DB37 山东省 地 方 标 准 DB37/T 4066 2020 冷冻水产 品移动货 架通用技 术条件 General technical specifications for mobile shelf of frozen aquatic product 2020-07-16 发布 2020-08-16 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 4066 2020 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 农业 农村 厅 提出 并组 织实 施。本标准 由山 东省 农业 标准 化技术 委员 会渔 业标 准化 分技术 委员 会归 口。本标准 起草 单位：赤 山集 团有限 公司、山 东省 物流 与采购 协会、山 东海 洋现 代渔业 有限 公司、泰 安市鲁铭 金属 制品 有限 公司、山 东大 舜医 药物 流有 限 公司、山 东商 业职 业 技 术 学院、山 东海 洋爱 通物 流 有限公司、国 家农 产品 现代 物流工 程技 术研 究中 心、山东现 代电 商与 物流 研究 院。本标准 主要 起草 人：王国 利、姜 卫成、孙 明、沈勇 鹏、于 弋甯、尉 岩、张长 峰、范 志强、于 怀 智、王阳、谢斌、李 磊、黄宝 生、康 娟、王万 东、韩晓 磊、潘 金华、焦 金菊。DB37/T 4066 2020 1 冷 冻水产 品移动货 架通用 技术条件 1 范围 本标准 规定 了冷 冻水 产品 用移动 货架 的术 语和 定义、安全 使用 条件、性 能要 求、检 验、检查 周 期 及要求。本标准 适用 于水 产品 冷链 物流、水产 品加 工及 仓储 领域，可移 动货 架的 使用 和管理。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少 的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 700 2006 碳 素结 构钢 GB/T 5237.4 2017 铝 合 金建筑 型材 第4部 分：喷 粉型材 GB/T 12467.5 2009 金 属材料 熔焊 质量 要求 第5 部分：满足 质量 要求 应依 据的标 准文 件 GB/T 18354 物 流术 语 GB/T 31080 2014 水产 品冷链 物流 服务 规范 GB 50016 2014 建 筑设 计防火 规范 GB 50072 冷库 设计 规范 WB/T 1042 2012 货架 术 语 3 术语和 定义 GB/T 18354、GB 50072、WB/T 1042 2012 界定 的以 及下列 术语 和定 义适 用于 本文件。3.1 水产品 移动 货架 aquatic product mobile shelf 由立柱、搁 板和 横梁 等金 属材料 组成 的立 体式 存放 冷冻水 产品 的可 移动 集装 单元设 备。4 安全使 用条 件 4.1 消防安 全 移动货 架使 用场 地，消防 要求应 符合GB 50016 2014 中3.2 的相 关规 定。4.2 堆垛码 放 移动货 架上 下层 货物、同 一层货 物摆 放均 匀。移动 货架荷 载堆 垛码 放应 符合GB/T 31080 2014中第7章堆 垛码 放要 求。4.3 地基地 面 DB37/T 4066 2020 2 地面基 础坚 实，确 保移 动 货架堆 放货 物过 程中 无地 面沉陷 现象。地面 平整，确 保多层 移动 货架 不发生倾斜。4.4 避免腐 蚀 避免在 有腐 蚀性 物品 的场 所使用。5 性能要 求 5.1 材料 移 动 货 架 的 立柱 片、横梁、悬 支 撑、角钢 和 钢 板等主 要 承 载 结 构件 及 配 件，采 用GB/T 700 2006中规定 的Q235B 级钢 或不 低 于同等 性能 的钢 材。5.2 结构 5.2.1 移动货 架的 焊接 质量 应 符GB/T 12467.5 2009 中 的 相关要 求。5.2.2 移动货 架堆 高时，承 重横 梁及悬 支撑 构件 的柱 卡与 立柱采 用插 接方 式连 接的 宜加设 螺栓，加 设螺栓连 接时 可不 安装 安全 销。5.3 尺寸规 格 5.3.1 在需求 方无 特殊 要求 的前 提下，移 动货 架内 径统 一 规格：长 1 200 mm，宽 1 200 mm，高 1 300 mm1 500 mm；外径 统一 规格：长 1 320 mm，宽1 250 mm，高 1 500 mm 1 700 mm。5.3.2 移动货 架内 外径 所有 尺寸 极限偏 差为 3 mm。5.3.3 形位公 差要 求如 表 1。表1 形位公 差要 求 项目 水平面 mm 垂直立面 mm 对角线偏差 3 3 立柱垂直度偏差 3/平面度偏差 3 3 边框平行度偏差 3 3 定位轨道角度偏差 上定位轨道的角度为 90 0.5，下定位轨道的角度为 82 0.5 5.4 额定荷 载 5.4.1 在冷冻 水产 品均 匀分 布荷 载的情 况下，单 个货 架额 定荷载、移 动承 载能 力不 低于 1 000 kg。5.4.2 堆垛摞 高最 底层 货架 立柱 承载力 不得 低于 堆垛 摞高 层数1 000 kg。5.5 喷涂 5.5.1 移动货 架表 层应 涂有 热固 性粉末 涂料，涂 层厚 度应 不小 于 70 m 或根 据使 用 方要求 喷涂。5.5.2 移动货 架涂 层的 耐盐 雾腐 蚀性应 符 合 GB/T 5237.4 2017 中4.6.15 中 的要 求。5.6 外观 5.6.1 移动货 架外 形设 计应 美观，表面 平整 光滑，无 尖角、毛刺、飞 边等 缺陷。DB37/T 4066 2020 3 5.6.2 移动货 架涂 层表 面应 丰满 光滑，无划 痕、裂 纹、凹 坑及色 斑等 缺陷。5.7 使用要 求 5.7.1 货架应 经统 一验 收合 格，统一标 识后 方可 使用。5.7.2 货架应 设立 标识，显 示其 额定荷 载及 加载 方式 等信 息。当 同一 个仓 储区 域内 有多个 不同 承载 能力的货 架时，应 在各 局部 区域醒 目的 位置，显 示其 相应的 额定 荷载 及加 载方 式。5.7.3 应根据 供应 商规 定的 方式 进行装 载，单元 荷载 应不 大于额 定荷 载。5.7.4 适合货 架使 用的 温度 区间 为：-30 40。5.7.5 货架使 用主 体应 开展 日常 检查和 定期 年检：a)每日检 查要 求：由叉 车操 作人员 或其 他工 作人 员对 仓储货 架进 行每 日检 查，发现的 所有 安 全 问题或损 伤应 向管 理者 报告；b)每周或 每月 检查 要求：由 货架安 全管 理者 对仓 储货 架进行 每周 或每 月检 查，并提交 正式 的 书 面检查报 告；c)定期年 检要 求：以上 次年 检为期，每 隔 3 年5 年 应 由专业 人员 进行 全面 检查，并出 具正 式 的书面检 查报 告，保证 货架 可循环、规 范使 用。_
