邦德牌冷热水用聚丙烯（PP-R）管材QZBD02.pdf

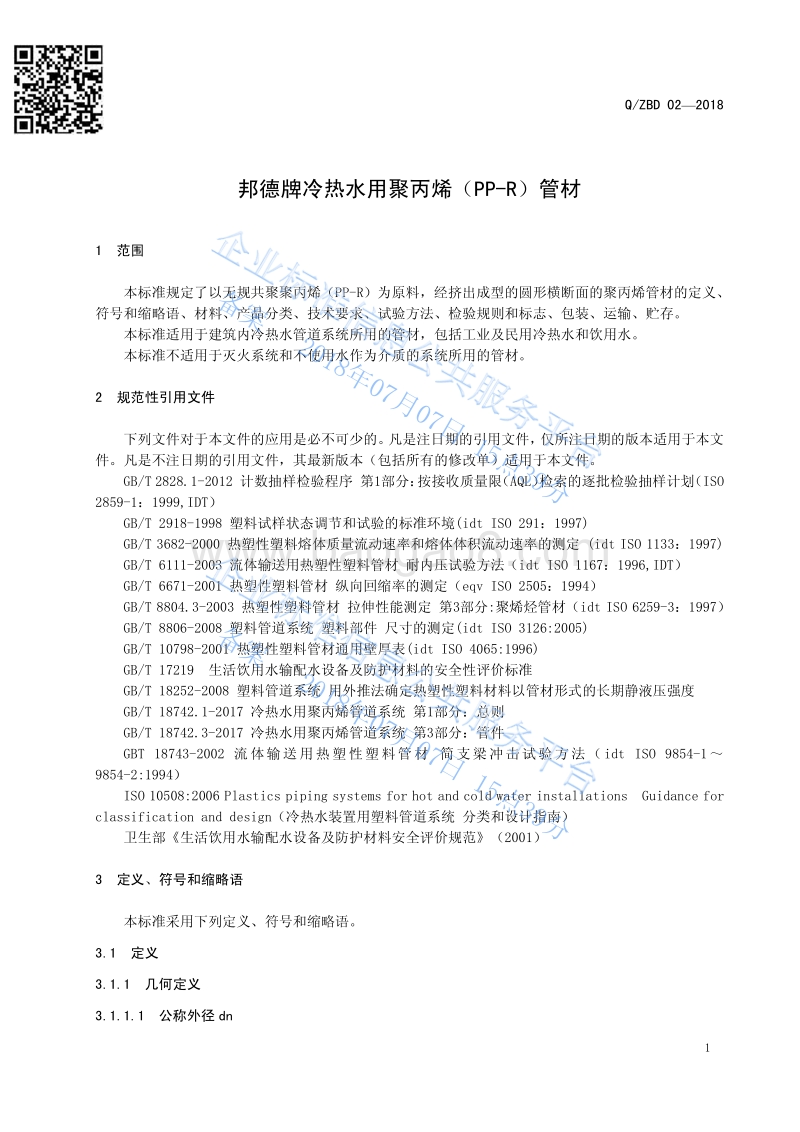

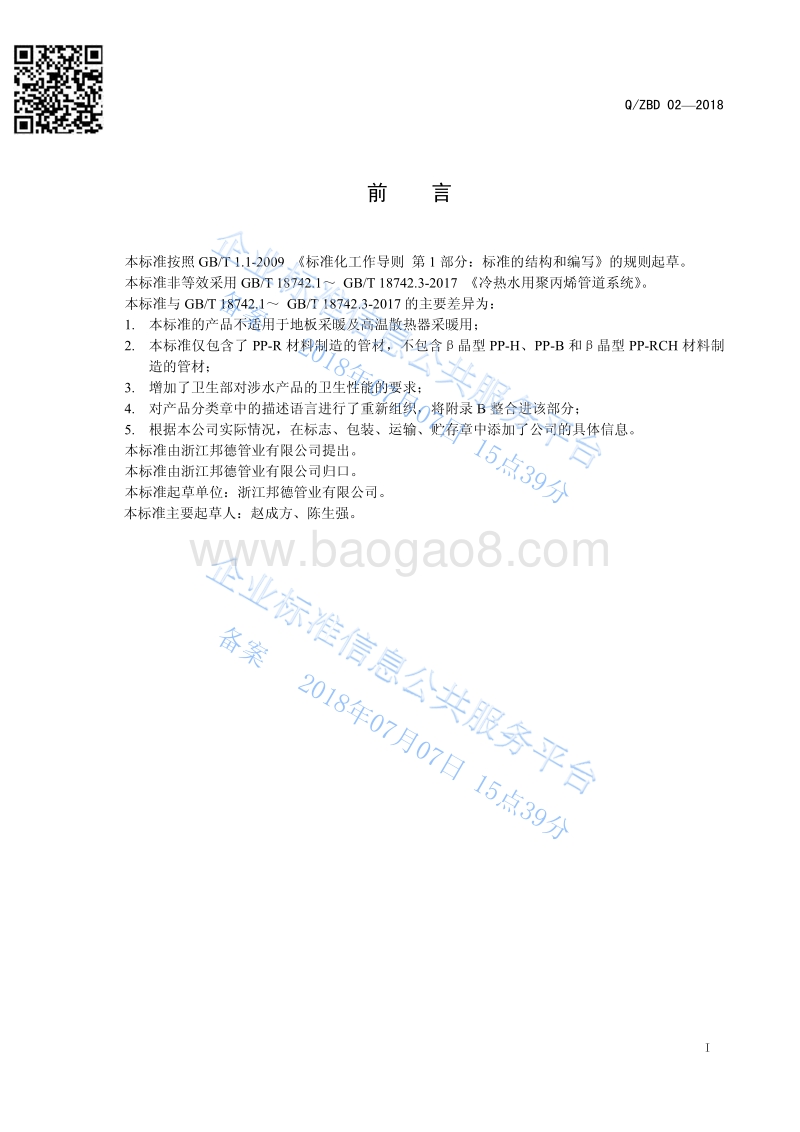

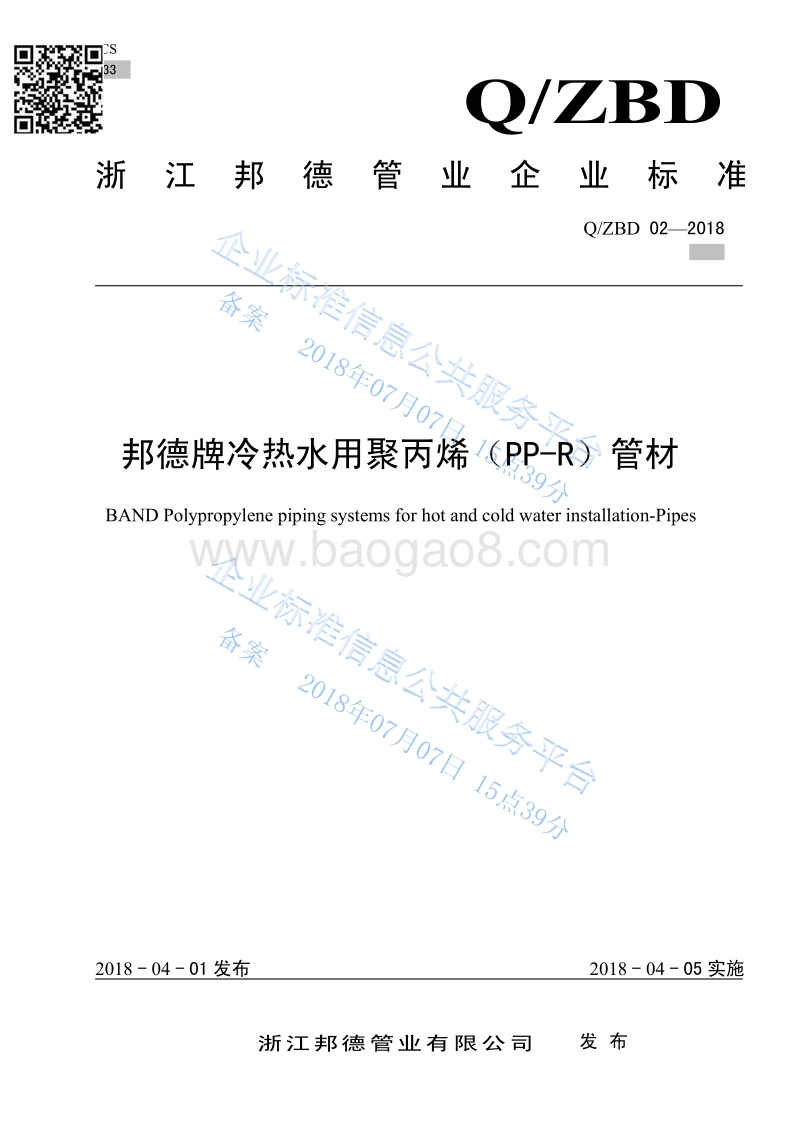

ICSG33 Q /ZBD浙 江 邦 德 管 业 企 业 标 准Q/ZBD 022018邦 德 牌 冷 热 水 用 聚 丙 烯 （ PP-R） 管 材BANDPolypropylenepipingsystemsforhotandcoldwaterinstallation-Pipes2018-04- 01 发 布 2018-04-05 实 施浙 江 邦 德 管 业 有 限 公 司 发 布备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 022018I前 言本 标 准 按 照 GB/T1.1-2009 标 准 化 工 作 导 则 第 1部 分 ： 标 准 的 结 构 和 编 写 的 规 则 起 草 。本 标 准 非 等 效 采 用 GB/T18742.1 GB/T18742.3-2017 冷 热 水 用 聚 丙 烯 管 道 系 统 。本 标 准 与 GB/T18742.1 GB/T18742.3-2017的 主 要 差 异 为 ：1. 本 标 准 的 产 品 不 适 用 于 地 板 采 暖 及 高 温 散 热 器 采 暖 用 ；2. 本 标 准 仅 包 含 了 PP-R 材 料 制 造 的 管 材 ， 不 包 含 晶 型 PP-H、 PP-B 和 晶 型 PP-RCH 材 料 制造 的 管 材 ；3. 增 加 了 卫 生 部 对 涉 水 产 品 的 卫 生 性 能 的 要 求 ；4. 对 产 品 分 类 章 中 的 描 述 语 言 进 行 了 重 新 组 织 ， 将 附 录 B整 合 进 该 部 分 ；5. 根 据 本 公 司 实 际 情 况 ， 在 标 志 、 包 装 、 运 输 、 贮 存 章 中 添 加 了 公 司 的 具 体 信 息 。本 标 准 由 浙 江 邦 德 管 业 有 限 公 司 提 出 。本 标 准 由 浙 江 邦 德 管 业 有 限 公 司 归 口 。本 标 准 起 草 单 位 ： 浙 江 邦 德 管 业 有 限 公 司 。本 标 准 主 要 起 草 人 ： 赵 成 方 、 陈 生 强 。备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220181邦 德 牌 冷 热 水 用 聚 丙 烯 （ PP-R） 管 材1 范 围本 标 准 规 定 了 以 无 规 共 聚 聚 丙 烯 （ PP-R） 为 原 料 ， 经 挤 出 成 型 的 圆 形 横 断 面 的 聚 丙 烯 管 材 的 定 义 、符 号 和 缩 略 语 、 材 料 、 产 品 分 类 、 技 术 要 求 、 试 验 方 法 、 检 验 规 则 和 标 志 、 包 装 、 运 输 、 贮 存 。本 标 准 适 用 于 建 筑 内 冷 热 水 管 道 系 统 所 用 的 管 材 ， 包 括 工 业 及 民 用 冷 热 水 和 饮 用 水 。本 标 准 不 适 用 于 灭 火 系 统 和 不 使 用 水 作 为 介 质 的 系 统 所 用 的 管 材 。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 所 注 日 期 的 版 本 适 用 于 本 文件 。 凡 是 不 注 日 期 的 引 用 文 件 ， 其 最 新 版 本 （ 包 括 所 有 的 修 改 单 ） 适 用 于 本 文 件 。GB/T2828.1-2012 计 数 抽 样 检 验 程 序 第 1部 分 ： 按 接 收 质 量 限 （ AQL） 检 索 的 逐 批 检 验 抽 样 计 划 （ ISO2859-1： 1999,IDT）GB/T 2918-1998 塑 料 试 样 状 态 调 节 和 试 验 的 标 准 环 境 (idt ISO 291： 1997)GB/T 3682-2000 热 塑 性 塑 料 熔 体 质 量 流 动 速 率 和 熔 体 体 积 流 动 速 率 的 测 定 (idt ISO 1133： 1997)GB/T 6111-2003 流 体 输 送 用 热 塑 性 塑 料 管 材 耐 内 压 试 验 方 法 （ idt ISO 1167： 1996,IDT）GB/T 6671-2001 热 塑 性 塑 料 管 材 纵 向 回 缩 率 的 测 定 （ eqv ISO 2505： 1994）GB/T 8804.3-2003 热 塑 性 塑 料 管 材 拉 伸 性 能 测 定 第 3部 分 :聚 烯 烃 管 材 （ idt ISO 6259-3： 1997）GB/T 8806-2008 塑 料 管 道 系 统 塑 料 部 件 尺 寸 的 测 定 (idt ISO 3126:2005)GB/T 10798-2001 热 塑 性 塑 料 管 材 通 用 壁 厚 表 (idt ISO 4065:1996)GB/T 17219 生 活 饮 用 水 输 配 水 设 备 及 防 护 材 料 的 安 全 性 评 价 标 准GB/T 18252-2008 塑 料 管 道 系 统 用 外 推 法 确 定 热 塑 性 塑 料 材 料 以 管 材 形 式 的 长 期 静 液 压 强 度GB/T 18742.1-2017 冷 热 水 用 聚 丙 烯 管 道 系 统 第 1部 分 ： 总 则GB/T 18742.3-2017 冷 热 水 用 聚 丙 烯 管 道 系 统 第 3部 分 ： 管 件GBT 18743-2002 流 体 输 送 用 热 塑 性 塑 料 管 材 简 支 梁 冲 击 试 验 方 法 （ idt ISO 9854-19854-2:1994）ISO 10508:2006 Plastics piping systems for hot and cold water installations Guidance forclassification and design（ 冷 热 水 装 置 用 塑 料 管 道 系 统 分 类 和 设 计 指 南 ）卫 生 部 生 活 饮 用 水 输 配 水 设 备 及 防 护 材 料 安 全 评 价 规 范 （ 2001）3 定 义 、 符 号 和 缩 略 语本 标 准 采 用 下 列 定 义 、 符 号 和 缩 略 语 。3.1 定 义3.1.1 几 何 定 义3.1.1.1 公 称 外 径 dn备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220182管 材 外 径 的 规 定 数 值 ， 单 位 为 毫 米 。3.1.1.2 平 均 外 径 dem管 材 任 一 横 截 面 积 外 圆 周 长 的 测 量 值 除 以 3.142（ 圆 周 率 ） 所 得 的 值 ， 精 确 到 0.1mm， 小 数 点 后 第 二位 非 零 数 字 进 位 。3.1.1.3 最 小 平 均 外 径 dem,min本 标 准 规 定 的 平 均 外 径 的 最 小 值 ， 它 等 于 公 称 外 径 dn。3.1.1.4 最 大 平 均 外 径 dem,max本 标 准 规 定 的 平 均 外 径 的 最 大 值 。3.1.1.5 任 一 点 外 径 de管 材 任 一 横 截 面 积 外 径 的 测 量 值 ， 精 确 到 0.1mm,小 数 点 后 第 二 位 非 零 数 字 进 位 。3.1.1.6 不 圆 度在 管 材 同 一 横 断 面 处 测 量 的 最 大 外 径 和 最 小 外 径 的 差 值 ， 单 位 为 毫 米 。3.1.1.7 公 称 壁 厚 en管 材 壁 厚 的 规 定 值 ， 等 于 最 小 允 许 壁 厚 ey,min ， 单 位 为 毫 米 。3.1.1.8 任 一 点 的 壁 厚 ey管 材 圆 周 上 任 一 点 壁 厚 的 测 量 值 ， 单 位 为 毫 米 。3.1.1.9 最 小 壁 厚 ey,min管 材 上 任 一 点 壁 厚 的 最 小 允 许 值 ， 单 位 为 毫 米 。3.1.1.10 最 大 壁 厚 emax管 材 上 任 一 点 壁 厚 的 最 大 允 许 值 ， 单 位 为 毫 米 。3.1.1.11 管 系 列 S与 公 称 外 径 和 公 称 壁 厚 有 关 的 的 无 量 纲 数 值 系 ， 可 用 于 指 导 管 材 规 格 的 选 用 。 可 按 式 （ 1） 计 算 。n nn e edS 2 .(1)式 中 ： dn 管 材 公 称 外 径 ， mm；en 公 称 壁 厚 ， mm。3.1.2 与 使 用 条 件 有 关 的 定 义3.1.2.1 公 称 压 力 PN管 材 在 20 使 用 时 允 许 的 最 大 工 作 压 力 ， 单 位 为 兆 帕 。3.1.2.2 设 计 压 力 PD备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220183管 道 系 统 压 力 的 最 大 设 计 值 ， 单 位 为 兆 帕 。3.1.2.3 静 液 压 应 力 以 水 为 介 质 ， 管 材 受 内 压 时 管 壁 内 的 环 应 力 ， 用 式 （ 2） 近 似 计 算 ， 单 位 为 兆 帕 。min2 )( e edP emem .(2)式 中 ： P 管 道 所 受 内 压 ， MPa；dem 管 的 平 均 外 径 ， mm；emin 管 的 最 小 壁 厚 ， mm。3.1.2.4 设 计 温 度 TD管 道 系 统 设 计 的 输 送 水 的 温 度 ， 单 位 为 摄 氏 度 。3.1.2.5 最 高 设 计 温 度 Tmax仅 在 短 时 间 内 出 现 的 ， 可 以 接 受 的 最 高 温 度 ， 单 位 为 摄 氏 度 。3.1.2.6 故 障 温 度 Tmal管 道 系 统 超 出 控 制 极 限 时 出 现 的 最 高 温 度 ， 单 位 为 摄 氏 度 。3.1.2.7 冷 水 温 度 Tcold输 送 冷 水 的 温 度 ， 最 高 接 近 25 。 设 计 时 用 20 。3.1.2.8 采 暖 装 置 用 的 处 理 水采 暖 装 置 用 的 含 添 加 剂 的 水 ， 对 系 统 无 有 害 影 响 。3.1.3 与 材 料 性 能 有 关 的 定 义3.1.3.1 预 测 静 液 压 强 度 置 信 下 限 LPL一 个 与 应 力 有 相 同 的 量 纲 的 量 ， 单 位 为 兆 帕 。 它 表 示 在 温 度 T和 时 间 t预 测 的 静 液 压 强 度 的 97.5%置信 下 限 。3.1.3.2 设 计 应 力 D规 定 条 件 下 的 允 许 应 力 ， 单 位 为 兆 帕 。3.1.3.3 总 使 用 系 数 C总 体 使 用 （ 设 计 ） 系 数 ， 大 于 1的 无 纲 量 数 值 。3.1.3.4 有 阻 隔 层 的 管 材具 有 一 层 薄 的 阻 隔 层 的 聚 丙 烯 管 材 ， 例 如 用 于 阻 止 或 减 少 气 体 和 光 线 通 过 管 壁 ， 管 材 设 计 应 力 要 求完 全 聚 合 物 材 料 层 承 担 。3.2 符 号备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220184C： 总 体 使 用 （ 设 计 ） 系 数de： 外 径 （ 任 一 点 ）dem： 平 均 外 径dem,min： 最 小 平 均 外 径dem,max： 最 大 平 均 外 径dn： 公 称 外 径ey： 任 一 点 的 壁 厚ey,min： 任 一 点 的 最 小 壁 厚ey,max： 任 一 点 的 最 大 壁 厚en： 公 称 壁 厚P： 管 材 内 压PN： 公 称 压 力PD： 设 计 压 力T： 温 度Tcold： 冷 水 温 度Tmal： 故 障 温 度Tmax： 最 高 设 计 温 度t： 时 间 ： 静 液 压 应 力 cold： 20 时 的 设 计 应 力 D： 设 计 应 力DP： 塑 料 管 材 料 的 设 计 应 力 P： 塑 料 管 材 料 的 静 液 压 应 力 LPL： 预 测 静 液 压 强 度 的 置 信 下 限3.3 缩 略 语PP： 聚 丙 烯PP-R： 无 规 共 聚 聚 丙 烯S： 管 系 统4 材 料PP-R： 无 规 共 聚 聚 丙 烯 。 丙 烯 与 另 一 种 烯 烃 单 体 （ 或 多 种 烯 烃 单 体 ） 共 聚 而 成 的 无 规 共 聚 物 ， 烯 烃单 体 中 无 烯 烃 外 的 其 它 官 能 团 。4.1 聚 丙 烯 管 材 用 材 料 应 含 有 必 需 的 添 加 剂 ， 添 加 剂 应 分 散 均 匀 。 材 料 不 应 含 有 碳 酸 钙 、 硫 酸 钡 和 荧光 增 白 剂 等 成 分 。4.2 聚 丙 烯 管 材 用 原 料 的 熔 体 流 动 速 率 （ MFR） 0.5g/10min（ 230 ） 。4.3 生 产 厂 在 自 己 生 产 过 程 中 产 生 的 符 合 本 标 准 要 求 的 回 用 料 可 以 再 使 用 ， 使 用 时 加 到 未 用 过 的 新 材料 中 ， 不 允 许 使 用 其 他 来 源 的 回 用 材 料 。5 产 品 分 类备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220185管 材 按 尺 寸 分 为 S5、 S4、 S3.2、 S2.5、 S4五 个 管 系 列 。 管 系 列 S、 设 计 压 力 MPa和 与 设 计 应 力 D的关 系 见 表 1。 表 1 PP-R管 管 系 列 S 的 选 择设 计 压 力MPa 管 系 列 S级 别 1 D=3.02MPa 级 别 2 D=2.12MPa 级 别 4 D=3.29MPa 级 别 5 D=1.89MPa0.4 5 5 5 50.6 5 3.2 5 3.20.8 3.2 2.5 4 21.0 2.5 2 3.2 -6 技 术 要 求6.1 颜 色一 般 为 灰 色 ， 其 他 颜 色 可 由 供 需 双 方 协 商 确 定 。6.2 外 观管 材 的 色 泽 应 基 本 一 致 ， 不 应 有 明 显 色 差 。管 材 的 内 外 表 面 应 光 滑 、 平 整 ， 无 凹 陷 、 气 泡 和 其 他 影 响 性 能 的 表 面 缺 陷 。 管 材 不 应 含 有 可 见 杂 质 。管 材 端 面 应 切 割 平 整 并 与 轴 线 垂 直 。6.3 不 透 光 性管 材 应 不 透 光 。6.4 规 格 及 尺 寸6.4.1 管 材 规 格 用 管 系 列 S、 公 称 外 径 dn 公 称 壁 厚 en表 示 。示 例 ： 管 系 列 S5、 公 称 外 径 为 32mm、 公 称 壁 厚 为 2.9mm表 示 为 S5 dn32 en2.9mm6.4.2 管 材 的 公 称 外 径 、 平 均 外 径 以 及 与 管 系 列 S 对 应 的 壁 厚 （ 不 包 括 阻 隔 层 厚 度 ） ， 见 表 2。表 2 管 材 管 系 列 和 规 格 尺 寸 单 位 为 毫 米公 称 外 径dn 平 均 外 径dem 公 称 壁 厚endem,min dem,max 管 系 列S5 S4 S3.2 S2.5 S216 16.0 16.3 - 2.0 2.2 2.7 3.320 20.0 20.3 2.0 2.3 2.8 3.4 4.125 25.0 25.3 2.3 2.8 3.5 4.2 5.132 32.0 32.3 2.9 3.6 4.4 5.4 6.540 40.0 40.4 3.7 4.5 5.5 6.7 8.1备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220186表 2(续 )50 50.0 50.5 4.6 5.6 6.9 8.3 10.163 63.0 63.6 5.8 7.1 8.6 10.5 12.775 75.0 75.7 6.8 8.4 10.3 12.5 12.790 90.0 90.9 8.2 10.1 12.3 15.0 18.1110 110.0 111.0 10.0 12.3 15.1 18.3 22.1125 125.0 126.2 11.4 14.0 17.1 20.8 25.1140 140.0 141.3 12.7 15.7 19.2 23.3 28.1160 160.0 161.5 14.6 17.9 21.9 26.6 32.1180 180.0 181.7 16.4 20.1 24.6 29.0 36.1200 200.0 201.8 18.2 22.4 27.4 33.2 40.16.4.3 管 材 的 长 度 一 般 为 4m或 6m， 也 可 以 根 据 供 需 双 方 协 商 确 定 。 管 材 长 度 不 允 许 有 负 偏 差 。6.4.4 管 材 同 一 截 面 壁 厚 正 偏 差 应 符 合 表 3 的 规 定 ， 不 允 许 有 负 偏 差 。6.5 管 材 的 静 液 压 强 度 应 符 合 表 4 的 规 定 ， 物 理 力 学 和 化 学 性 能 应 符 合 表 5 的 规 定 。6.6 管 材 的 卫 生 性 能 应 符 合 GB/T 17219 的 规 定 。表 3 壁 厚 的 正 偏 差 单 位 为 毫 米公 称 壁 厚 允 许偏 差 公 称 壁 厚 允 许 偏 差 公 称 壁 厚 允 许偏 差 公 称 壁 厚 允 许 偏 差1.0 en 2.0 +0.30 11.0 en 12.0 +1.30 21.0 en 22.0 +2.30 31.0 en 32.0 +3.302.0 en 3.0 +0.40 12.0 en 13.0 +1.40 22.0 en 23.0 +2.40 32.0 en 33.0 +3.403.0 en 4.0 +0.50 13.0 en 14.0 +1.50 23.0 en 24.0 +2.50 33.0 en 34.0 +3.604.0 en 5.0 +0.60 14.0 en 15.0 +1.60 24.0 en 25.0 +2.60 34.0 en 35.0 +3.705.0 en 6.0 +0.70 15.0 en 16.0 +1.70 25.0 en 26.0 +2.70 35.0 en 36.0 +3.806.0 en 7.0 +0.80 16.0 en 17.0 +1.80 26.0 en 27.0 +2.80 36.0 en 37.0 +3.907.0 en 8.0 +0.90 17.0 en 18.0 +1.90 27.0 en 28.0 +2.90 37.0 en 38.0 +4.008.0 en 9.0 +1.00 18.0 en 19.0 +2.00 28.0 en 29.0 +3.00 38.0 en 39.0 +4.109.0 en 10.0 +1.10 19.0 en 20.0 +2.10 29.0 en 30.0 +3.10 39.0 en 40.0 +4.2010.0 en 11.0 +1.20 20.0 en 21.0 +2.20 30.0 en 31.0 +3.20 40.0 en 41.0 +4.30表 4 管 材 的 静 液 压 强 度材 料 试 验 参 数 试 样 数 量 指 标试 验 温 度 /( ) 试 验 时 间 /(h) 静 液 压 力 /(MPa)PP-R 20 1 16.0 3 无 破 裂无 渗 漏95 22 4.2165 3.81000 3.5备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220187表 5 管 材 的 物 理 力 学 和 化 学 性 能项 目 试 验 参 数 试 样 数 量 指 标 要 求参 数 数 值灰 分 试 验 温 度 600 3 1.5%熔 融 温 度Tpm 氮 气 流 量 50mL/min,升 降 温 速 率 10 /min,2次 升 温 148氧 化 诱 导 时 间 试 验 温 度 210 20min95 /1000h静 液 压 试验 后 的 氧 化 诱 导 时 间 16min纵 向 回 缩 率 en 8mm： 1(h)8mm en 16mm： 2(h)en 16mm： 4(h) （ 150 2） 2%（ 135 2） 简 支 梁 冲 击 试 验 试 验 温 度 （ 23 2） 10 破 损 率 试 样 的 10%（ 0 2） 熔 体 质 量 流 动 速 率 试 验 温 度砝 码 质 量 2302.16kg 3 0.5g/10min且 与对 应 聚 丙 烯 混 配 料的 变 化 率 不 超 过 20%静 液 压 状 态 下热 稳 定 性 试 验 静 液 压 应 力试 验 温 度试 验 时 间 1.9MPa1108760h 1 无 破 裂无 渗 漏透 光 率 - 3 0.2%备 注 ： 透 光 率 只 适 用 于 明 装 管 材 。6.7 系 统 适 用 性管 材 与 符 合 GB/T 18742.3-2017规 定 的 管 件 连 接 后 应 通 过 内 压 试 验 和 热 循 环 试 验 。6.7.1 内 压 试 验 的 结 果 应 符 合 表 6 的 规 定 。 表 6 内 压 试 验管 系 列 试 验 温 度 试 验 压 力 试 验 时 间 试 验 数 量 指 标S595 0.70 1000 3 无 破 裂无 渗 漏S4 0.88S3.2 1.09S2.5 1.40S2 1.756.7.2 热 循 环 试 验 的 结 果 应 符 合 表 7 的 规 定备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分Q/ZBD 0220188表 7 热 循 环 试 验材 料 最 高 试 验 温 度 最 低 试 验 温 度 试 验 压 力MPa 循 环 次 数 预 应 力MPa 式 样 数 量 要 求PP-R 95 20 1.0 5000 3.6 1 无 破 裂无 渗 漏3.02.42.7注 ： 一 个 循 环 时 间 为 （ 30+2 0） mim， 包 括 （ 15+1 0） min最 高 试 验 温 度 和 （ 15+1 0） min最 低 试 验 温 度 。7 试 验 方 法7.1 试 样 状 态 调 节 和 试 验 的 标 准 环 境应 在 管 材 下 线 48h后 取 样 。 按 GB/T 2918规 定 ， 在 温 度 为 （ 23 2） ， 湿 度 为 （ 50 10） %条 件 下 进行 状 态 调 节 ， 时 间 不 少 于 24h， 并 在 此 条 件 下 进 行 试 验 。7.2 颜 色 及 外 观 检 查用 肉 眼 观 察 。7.3 不 透 光 性取 400mm长 管 段 ， 将 一 端 用 不 透 光 材 料 封 严 ， 在 管 子 侧 面 有 自 然 光 的 条 件 下 ， 用 手 握 住 有 光 源 方 向的 管 壁 ， 从 管 子 开 口 端 用 肉 眼 观 察 试 样 的 内 表 面 ， 看 不 见 手 遮 挡 光 源 的 影 子 为 合 格 。7.4 尺 寸 测 量7.4.1 长 度用 精 度 为 1mm的 钢 卷 尺 对 所 抽 的 试 样 逐 根 进 行 测 量 。7.4.2 平 均 外 径按 GB/T 8806规 定 对 所 抽 的 试 样 测 量 距 管 材 端 口 100mm 150mm处 的 平 均 外 径 。7.4.3 壁 厚按 GB/T8806规 定 ， 对 所 抽 的 试 样 沿 圆 周 测 量 壁 厚 的 最 大 值 和 最 小 值 ， 精 确 到 0.1mm， 小 数 点 后 第 二位 非 零 数 进 位 。7.5 纵 向 回 缩 率按 GB/T 6671中 方 法 B测 试 。7.6 简 支 梁 冲 击 试 验按 GBT 18743的 规 定 试 验 。备案 2018年07月07日 15点39分备案 2018年07月07日 15点39分
