沥青路面改性沥青SBS改性剂含量 检测技术规程DB32／T 3566—2019.pdf

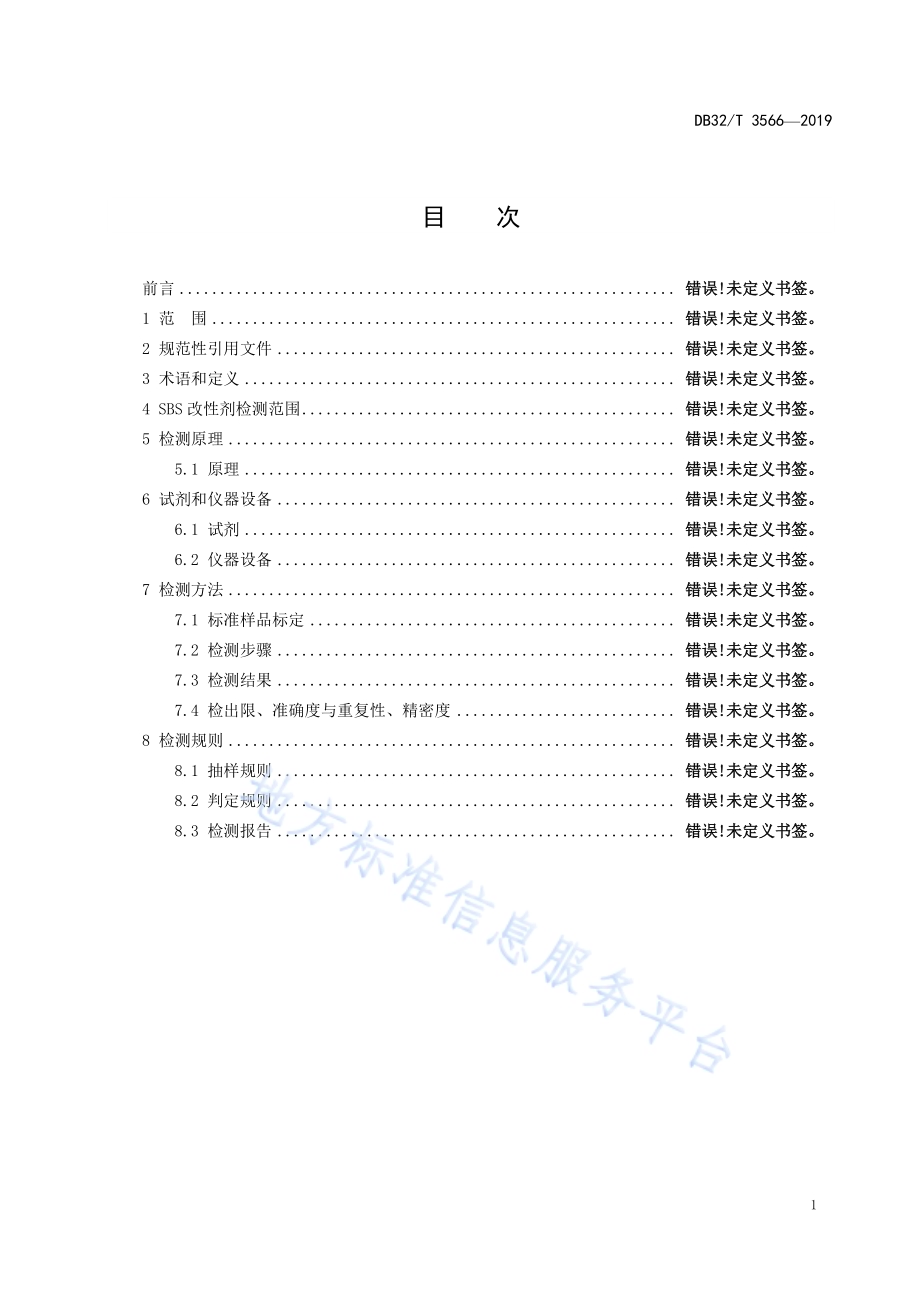

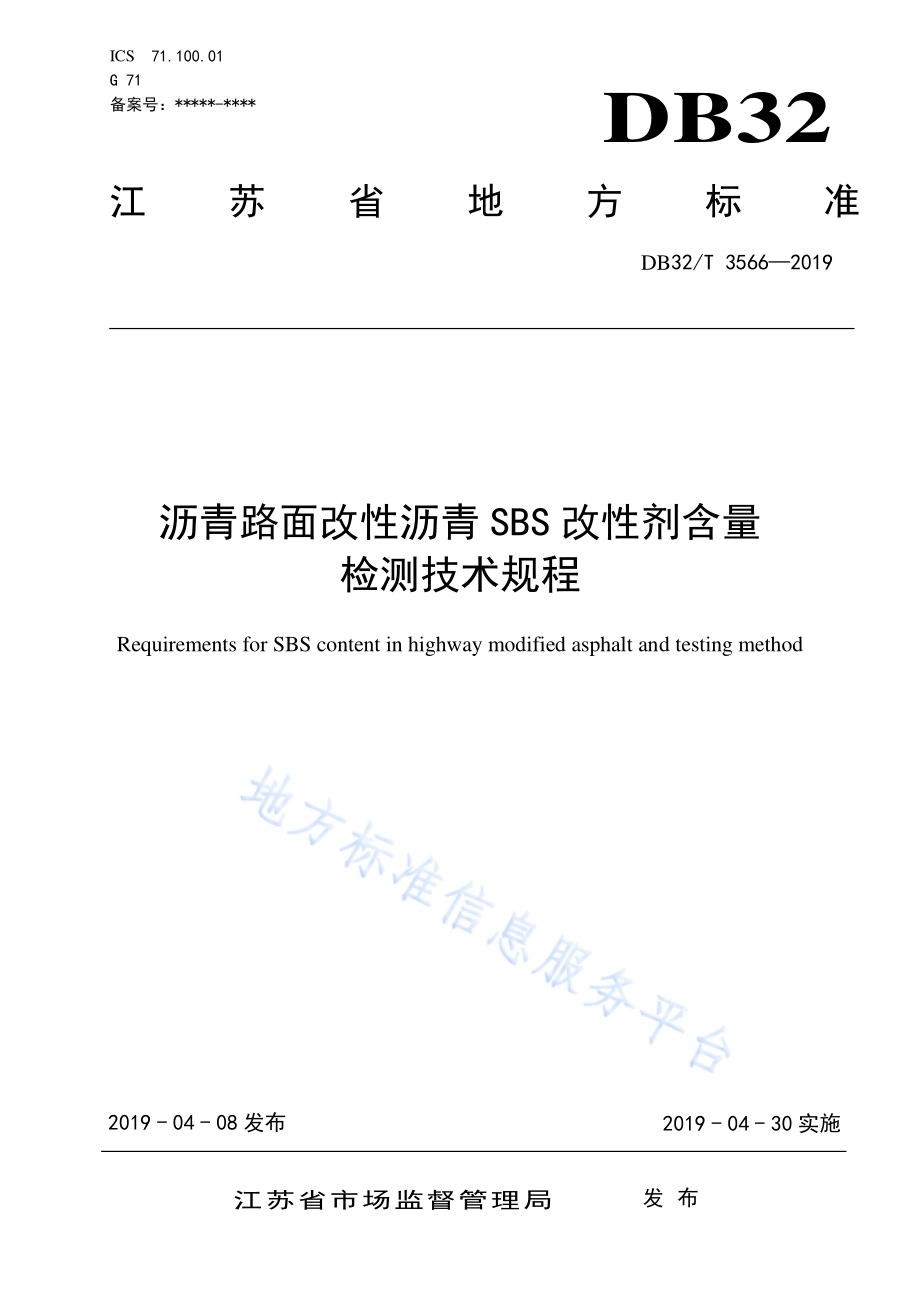

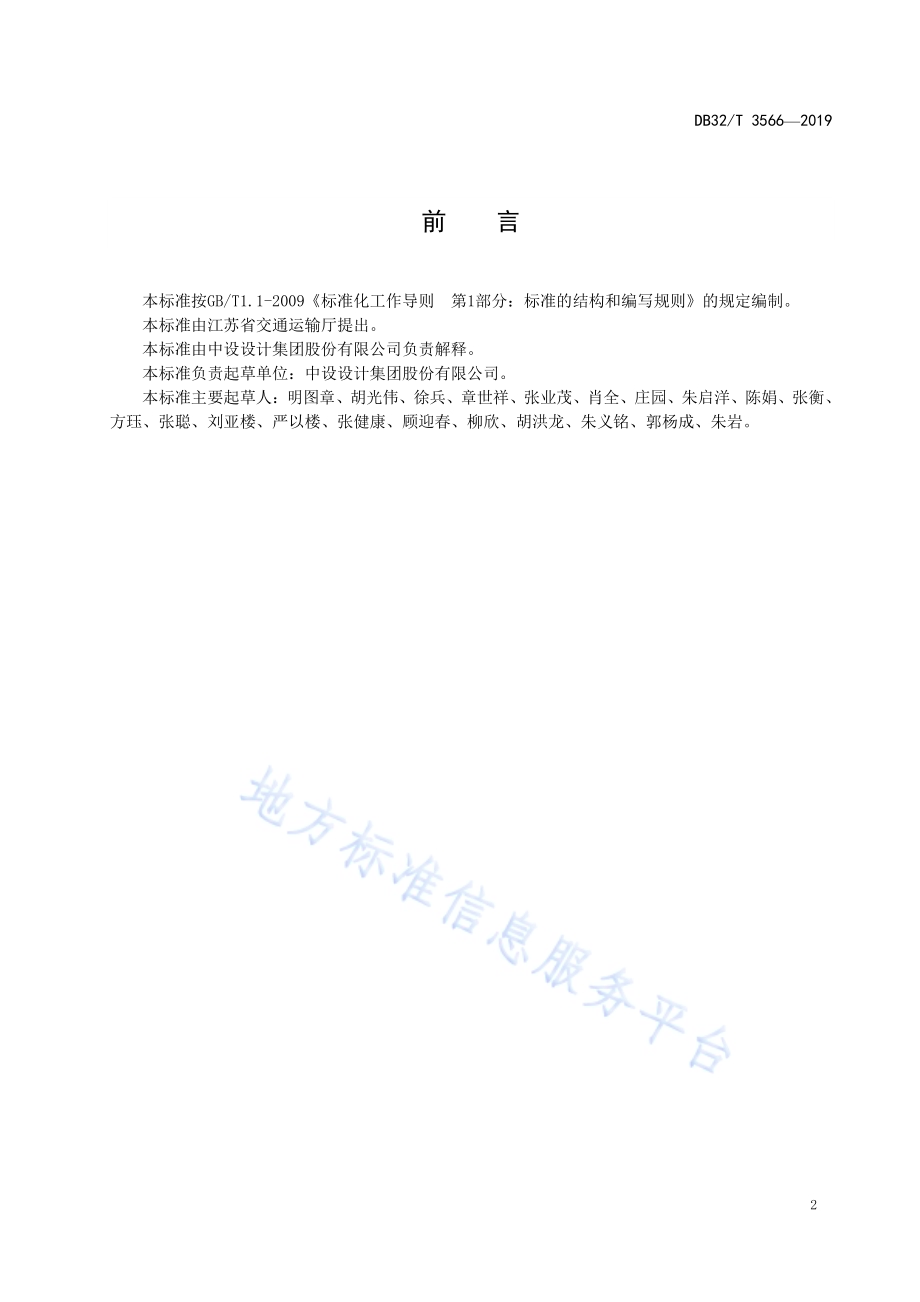

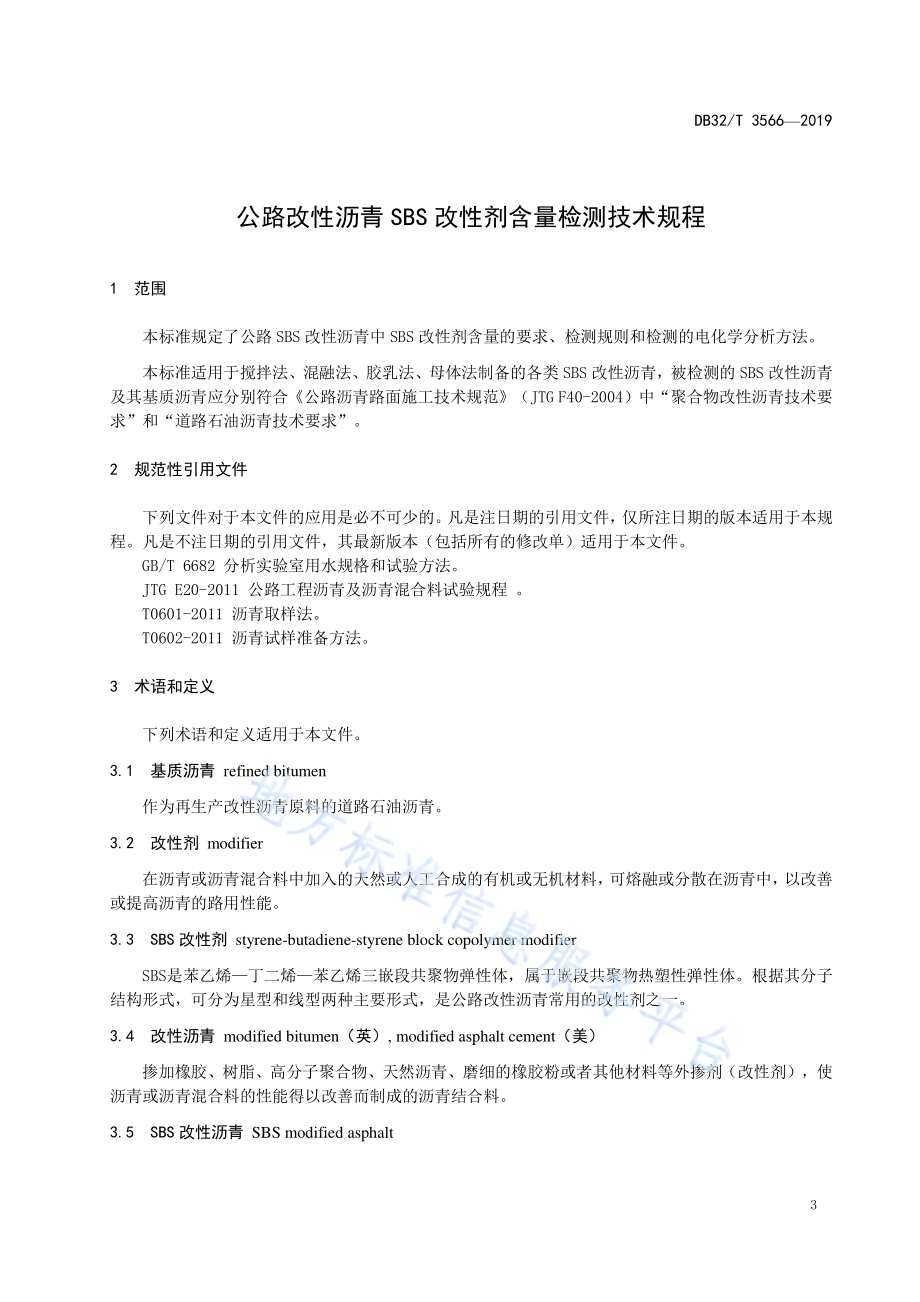

ICS 71.100.01 G 71 备案号：*-*DB32 江苏 省 地 方 标 准 DB32/T 3566 2019 沥青路面 改性沥青SBS 改性剂含量 检测技术 规程 Requirements for SBS content in highway modified asphalt and testing method 2019-04-08 发布 2019-04-30 实施 江苏 省 市 场 监 督 管 理 局 发布 DB32/T 3566 2019 1 目 次 前言.错误!未定义书签。1 范 围.错误!未定义书签。2 规范 性引 用文 件.错误!未定义书签。3 术语 和定 义.错误!未定义书签。4 SBS 改性 剂检 测范 围.错误!未定义书签。5 检测 原理.错误!未定义书签。5.1 原理.错误!未定义书签。6 试剂 和仪 器设 备.错误!未定义书签。6.1 试剂.错误!未定义书签。6.2 仪 器设 备.错误!未定义书签。7 检测 方法.错误!未定义书签。7.1 标 准样 品标 定.错误!未定义书签。7.2 检 测步 骤.错误!未定义书签。7.3 检 测结 果.错误!未定义书签。7.4 检 出限、准 确度 与重 复性、精密 度.错误!未定义书签。8 检测 规则.错误!未定义书签。8.1 抽 样规 则.错误!未定义书签。8.2 判 定规 则.错误!未定义书签。8.3 检 测报 告.错误!未定义书签。DB32/T 3566 2019 2 前 言 本 标准 按GB/T1.1-2009 标准化 工作 导则 第1 部 分：标准 的结 构和 编写 规则 的规 定编 制。本 标准 由江 苏省 交通 运输 厅提出。本 标准 由中 设设 计集 团股 份有限 公司 负责 解释。本 标准 负责 起草 单位：中 设设计 集团 股份 有限 公司。本 标准 主要 起草 人：明 图 章、胡光 伟、徐 兵、章 世 祥、张业 茂、肖 全、庄园、朱启洋、陈娟、张衡、方珏、张聪、刘 亚楼、严 以楼、张健 康、顾迎 春、柳欣、胡洪 龙、朱义 铭、郭杨成、朱 岩。DB32/T 3566 2019 3 公 路改性 沥青 SBS 改 性剂含 量检测 技术规 程 1 范围 本 标准 规定 了公 路SBS 改 性沥青 中SBS 改 性剂 含量 的要求、检 测规 则和 检测 的电化 学分 析方 法。本 标准 适用 于搅 拌法、混 融法、胶乳 法、母体 法制 备的各 类 SBS 改 性沥 青，被检测 的 SBS 改性沥青及其基 质沥 青应 分别 符合 公路 沥青 路面 施工 技术 规范（JTG F40-2004）中“聚合 物改 性沥 青技 术要求”和“道 路石 油沥 青技 术要求”。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 规程。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 6682 分析 实验 室用 水规格 和试 验方 法。JTG E20-2011 公路 工程 沥 青及沥 青混 合料 试验 规程。T0601-2011 沥 青取 样法。T0602-2011 沥 青试 样准 备 方法。3 术语 和 定义 下列术 语和 定义 适用 于本 文件。3.1 基质沥 青 refined bitumen 作为再 生产 改性 沥青 原 料 的道路 石油 沥青。3.2 改性剂 modifier 在沥青 或沥 青混 合料 中加 入的天 然或 人工 合成 的有 机或无 机材 料，可熔 融或 分散在 沥青 中，以 改 善或提高 沥青 的路 用性 能。3.3 SBS 改 性剂 styrene-butadiene-styrene block copolymer modifier SBS 是苯 乙烯 丁二 烯 苯 乙烯 三 嵌段共 聚物 弹性体，属于 嵌段共 聚物 热塑性 弹性体。根据 其分 子结构形 式，可分 为星 型和 线型两 种主 要形 式，是公 路改性 沥青 常用 的改 性剂 之一。3.4 改性沥 青 modified bitumen（英）,modified asphalt cement（美）掺加橡 胶、树脂、高分 子 聚合物、天 然沥 青、磨 细 的橡胶 粉或 者其 他材 料等 外掺剂（改 性剂），使沥青或 沥青 混合 料的 性能 得以改 善而 制成 的沥 青结 合料。3.5 SBS 改 性沥 青 SBS modified asphalt DB32/T 3566 2019 4 以基质 沥青 为原 料，加入 一 定比例 的SBS 改 性剂，通 过 剪切、搅拌 等方 法使SBS 均 匀地分 散于 沥青 中，同时，加入一 定比 例的稳 定剂和 其它添 加剂，形成 沥青结 合料，从而 利用SBS 良好的 物理性 能对 沥青 做改性处 理。3.6 沥青结 合料 asphalt binder,asphalt cement 在沥青 混合 料中 起胶 结作 用的沥 青类 材料（含 添加 的外掺 剂、改性 剂等）的 总称。4 SBS 改 性剂 检测 范围 SBS 改性 沥青 中SBS 改性 剂 检测值 范围4.0%6.0%。5 检测原理 5.1 原理 本 方 法 利用 定 量 的一 氯 化碘 与 一 定质 量 的SBS 改 性沥青 样 品 中SBS 分 子的 碳 碳双键 发 生 充分 的 加成反应，再用 过量 的 碘 化钾 将剩余 的一 氯化 碘转 化为 碘单质，然 后采 用电 化学 分析方 法用 硫代 硫 酸 钠 滴 定碘单质。根据 硫代 硫酸 钠 的消耗 量，推 算出 与SBS 分 子反应 的一 氯化 碘的 量，进而确 定该SBS 改性 沥青 样品的碘 值。通过测 定一系 列标 准样品 的碘值，确定 该 标 准样品SBS 改性 剂含量 与碘 值的标 准曲线。测定 检测 样品的碘 值，由对 应的 标准 曲线计 算检 测样 品的SBS 改 性剂含 量。6 试剂和 仪器 设备 6.1 试剂 除另有 规定 外，所有 试剂 均 为分 析纯，试 验用 水应 符合GB/T 6682 中三 级水 标 准。试 剂应 包括：a）三 氯甲 烷。b）一 氯化 碘的 冰乙 酸溶 液：浓 度 0.1mol/L。c）乙 酸镁 的冰 乙酸 溶液：浓度 0.1mol/L。d）碘 化钾 溶液：浓 度 100g/L。e）硫 代硫 酸钠 溶液：浓 度 0.1mol/L。6.2 仪器设 备 a）改 性沥 青SBS 含 量检 测 仪：基 于电 化学 分析 法，滴定精 确度 优于 0.01mL。b）天平：检定 分度 值 0.01g、0.1g 天平 各 1 台。c）容 量瓶：500mL。d）移 液管：50mL。e）瓶 口分 液器：25mL。DB32/T 3566 2019 5 f）广 口瓶：250mL。g）超 声波 清洗 器：功率 可 调节。h）磁 力搅 拌器：最 大搅 拌 容量（水）不小 于 3L。i）恒 温水 箱：控温 准确 度 为 1。7 检测方 法 7.1 标准样 品标 定 本规程 所需 的SBS 改 性沥 青 标准样 品（以下 简称 标准 样 品）由SBS 改性 剂含 量分别 为3.5%、4.0%、4.5%、5.0%、5.5%、6.0%、6.5%的7个 标准 样品 组成。7.1.1 标准样 品制 作 a）标 准样 品用 与送检SBS 改性沥 青样品 相同 型 号规 格的原 材料 和相 同的 制作 工艺制 备。制作 标 准 样品所需 的原 材料 和工 艺由 送检SBS 改 性沥 青样品 供 应 厂商提 供。b）标准 样品 可由SBS 改性 沥青供 应厂商 在SBS 改性 沥 青使用 单位和 检测 单位共 同见证 下制作 或由 检测单位 根据SBS 改性 沥青 供 应厂商 提供 的原 料材 料和 工艺制 作。c）制作 标准 样品时，液 态 原材料 可用向 去皮 后的制 样容器 中缓慢 加入 的方式 进行计 量，固 态原 材料应独 计量。SBS 改 性剂 的 计量精 确到0.01g，基质 沥 青和其 它添 加剂 的计 量精 确到0.1g。d）分别 制作SBS 改性 剂含 量为3.5%、4.0%、4.5%、5.0%、5.5%、6.0%、6.5%共7个标准 样品，每个标准样 品不 少于2.0kg。e）采 用母 体法 制作 标准 样 品时，SBS 改性 沥青 母体 应 现制现 用，不可 久置，以 防止样 品离 析，影响检测数 据的 准确 性和 有效 性。7.1.2 标定方 法 a）样品 冷却 后，用天 平称 取每种 样品20g，精确 至0.01g，分 别放 入容 量瓶 中，加入三 氯甲 烷500mL，用超声 波清 洗机 超声 溶解5min，并用 磁力 搅拌 器搅 拌 均匀。b）用移 液管 分别移 取50mL 改性沥 青溶液 至广 口瓶中，用瓶 口分液 器向 每个广 口瓶中 加入10mL一氯化碘的 冰乙酸 溶液 和10mL 乙酸镁 的冰乙 酸溶 液，搅 拌均匀 后 将广 口瓶 放入恒 温水箱 中恒温60min，恒 温温度保持50 1。c）从 恒温 水箱 中取 出广 口 瓶，冷 却至302 后 用 瓶口分 液器 向每 个广 口瓶 中加入10mL 碘化 钾溶液，用 磁力 搅拌 器搅 拌5min。d）将 广口 瓶移 至改 性沥 青SBS含 量检 测仪 测试 台，按 改性沥 青SBS含量 进 行标 准 样品标 定。7.2 检测步 骤 7.2.1 按JTG E20-2011 公路 工 程沥青 及沥 青混 合料 试验 规程T0601 沥 青取 样法、T0602 沥 青试 样准备方 法取 样并 准备 试样。7.2.2 按上述 标定 方 法 a）、b）、c）的方 法进 行试 样处 理。DB32/T 3566 2019 6 7.2.3 将广口 瓶移 至改 性沥 青 SBS 含量 检测 仪测 试台，进 行试样 的SBS 改 性剂 含量 检测。7.3 检测结 果 同一SBS 改 性沥 青试 样平 行 试验三 次，取三 次平行 试 验结果 的算术 平 均值 作为 检测结 果。7.4 检出限、准 确度 与重 复性、精密 度 7.4.1 检出限 本方法 的检 出限 为1g/kg。7.4.2 准确度 与重 复性 本 规程 对SBS改性 沥 青中 的SBS改性 剂 含量 检测 的准 确 度与重 复性 数据 见表1。表1 SBS 改性 沥 青中 的SBS 改 性剂含 量检 测的 准确 度与 重复性 数据 SBS 改性剂含量（%）重复性限（95%）相对误差（%）4.0%0.13%-1.2%1.2%4.5%0.15%-1.0%1.0%5.0%0.17%-1.4%1.4%5.5%0.19%-1.3%1.3%6.0%0.22%-1.7%1.7%7.4.3 精密度 三次平 行试 验结 果的 最大 差值不 得超 过检 测结 果的5%。8 检测规则 8.1 抽样规 则 按SBS改 性沥 青供应 商、生 产地、SBS 改 性沥青 型号 规 格、基 质沥青 型号 规格、SBS 改性 剂型号 规格的不同 进行SBS 改性 沥青 分 类。每 批次 沥青 抽样 频率 为300 吨/次，不 足300吨 的 抽样1 次。8.2 判定规 则 8.2.1 检测结 果与 设计 值 的 相差 不超过 0.2%时，判定 该 批次 为 合格。8.2.2 检测结 果高 于设 计 值 0.2%，且不 高 于6.0%时，判定该批次 为合 格。8.2.3 其它情 况判 定为 不合 格。8.3 检测报 告 8.3.1 检测报 告应 包 括 7.3.2-7.3.4 所 述的 内容。8.3.2 样品编 号、样品 名称、改 性沥青 型号 规格、基 质沥 青型号 规格、SBS 改 性剂 型号规 格、生产 厂家、生 产日 期。DB32/T 3566 2019 7 8.3.3 改性沥 青应 用工 程名 称、工程段 落（桩号、上 下行、车道）、结构 层位、施 工单位、取 样人、取样日 期。8.3.4 检测依 据、检测 结果 及结 论、检 测单 位、检测 人、检测日 期。
