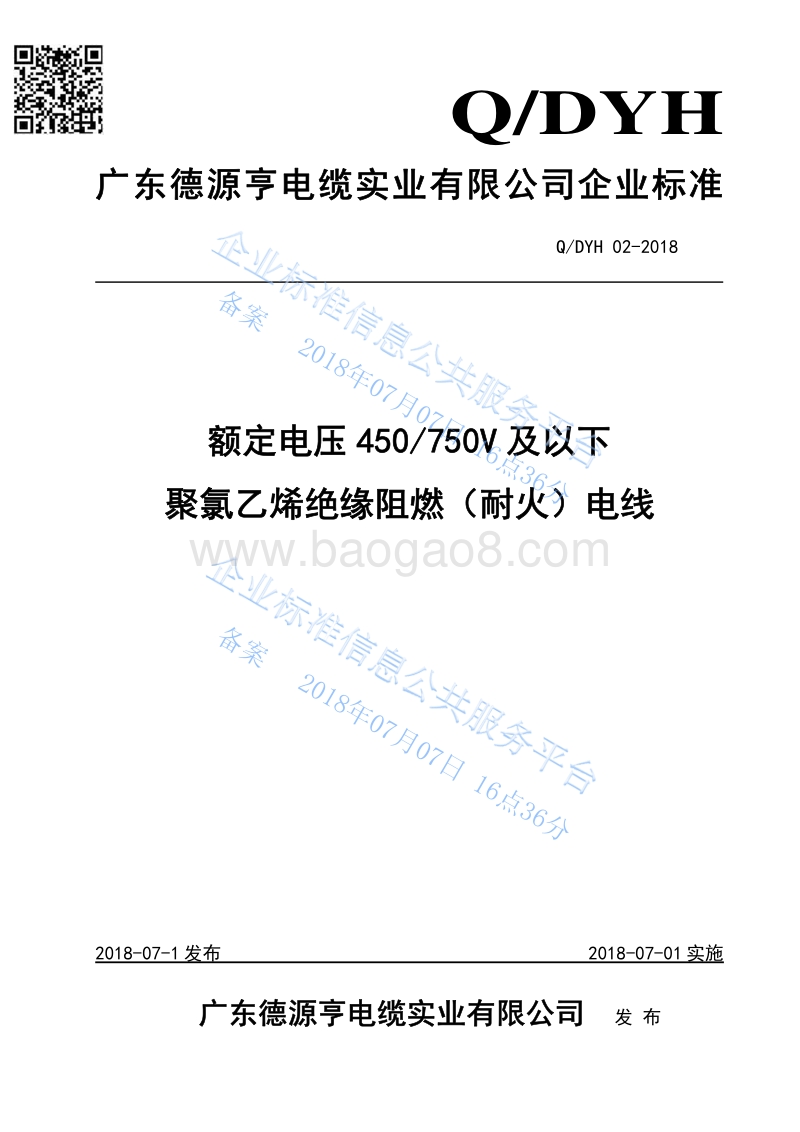

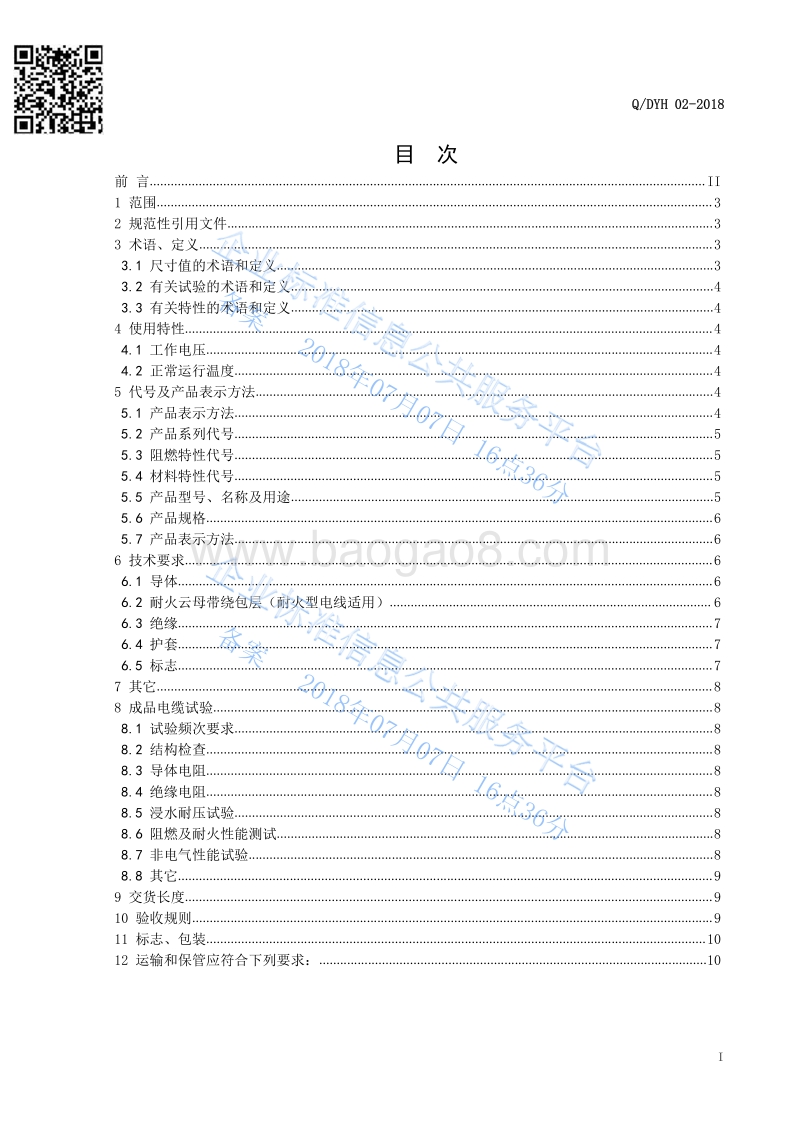

Q/DYH广东德源亨电缆实业有限公司企业标准Q/DYH 02-2018额定电压 450/750V 及以下聚氯乙烯绝缘阻燃（耐火）电线2018-07-1 发布 2018-07-01 实施广东德源亨电缆实业有限公司 发布备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 02-2018I目次前言 .II1范围 .32 规范性引用文件 .33 术语、定义 .33.1 尺寸值的术语和定义 .33.2 有关试验的术语和定义 .43.3 有关特性的术语和定义 .44 使用特性 .44.1 工作电压 .44.2 正常运行温度 .45 代号及产品表示方法 .45.1 产品表示方法 .45.2 产品系列代号 .55.3 阻燃特性代号 .55.4 材料特性代号 .55.5 产品型号、名称及用途 .55.6 产品规格 .65.7 产品表示方法 .66 技术要求 .66.1 导体 .66.2 耐火云母带绕包层（耐火型电线适用） . 66.3 绝缘 .76.4 护套 .76.5 标志 .77其它 .88 成品电缆试验 .88.1 试验频次要求 .88.2 结构检查 .88.3 导体电阻 .88.4 绝缘电阻 .88.5 浸水耐压试验 .88.6 阻燃及耐火性能测试 .88.7 非电气性能试验 .88.8 其它 .99 交货长度 .910 验收规则 .911 标志、包装 .1012 运输和保管应符合下列要求： .10备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 02-2018II前言本标准根据 GB/T 1.1-2009 给出的规则进行编制。本规范的附录 A、附录 B 是规范性附录。本标准由广东德源亨电缆实业有限公司企业技术中心提出并归口。本标准起草单位:广东德源亨电缆实业有限公司。本标准主要起草人：郭延辉 朱勋升 张秋蓬。本标准为首次发布。备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 002-20183额定电压 450/750V 及以下聚氯乙烯绝缘阻燃（耐火）电线1范围本标准规定了额定电压 450/750V 及以下聚氯乙烯绝缘阻燃（耐火）电线的定义、型号、规格、材料、技术要求、试验方法、标志、包装、运输及贮存。本标准适用于额定电压 450/750V 及以下动力装置固定布线用聚氯乙烯绝缘阻燃（耐火）电线。本标准与后续标准一起使用。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T 3048.4-2007 电线电缆电性能试验方法 第 4 部分：导体直流电阻试验GB/T 3048.5-2007 电线电缆电性能试验方法 第 5 部分：绝缘电阻试验 检流计试验GB/T 3048.9-2007 电线电缆电性能试验方法 第 9 部分：绝缘线芯火花试验GB/T 3956-2008 电缆的导体（IEC 60228:2004,IDT）GB/T 6995.2-2008 电线电缆识别标志方法 第 2 部分：标准颜色JB/T 8137(所有部分)-2013 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GA 306.1-2007 阻燃及耐火电缆 塑料绝缘阻燃及耐火分级和要求 第 1 部分： 阻燃电缆GA 306.1-2007 阻燃及耐火电缆 塑料绝缘阻燃及耐火分级和要求 第 1 部分： 耐火电缆3 术语、定义3.1 尺寸值的术语和定义3.1.1 标称值 nominal value指定的量值并经常用于表格之中。在本部分中，通常标称值引伸出的量值在考虑规定公差下通过测量进行检验。3.1.2 中间值 median value将试验得到的若干数值以递增(或递减）的次序依次排列时，若数值的数目是奇数，中间的那个备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 02-20184值为 中间值;若数值的数目是偶数，中间两个数值的平均值为中间值。3.2 有关试验的术语和定义3.2.1 例行试验 routine tests由制造方在成品电缆的所有制造长度上进行的试验，以检验所有电缆是否符合规定的要求。3.2.2 抽样试验 sample tests由制造方按规定的频度，在成品电缆试样上或在取自成品电缆的某些部件上进行的试验，以检验电 缆是否符合规定要求。3.2.3 型式试验 type tests按一般商业原则对本部分所包含的一种类型电缆在供货之前所进行的试验，以证明电缆具有满足 预期使用条件的满意性能。注： 该试验的特点是:除非电缆材料或设计或制造工艺的改变可能改变电缆的特性， 试验做过以后就不需要重做。3.3 有关特性的术语和定义3.3.1 阻燃 flame retardance在规定试验条件下，试样被燃烧，在撤去火源后， 火焰在试样上的蔓延仅在 限定范围内并且自行熄灭的特性，即有阻止或延缓火焰发生或蔓延的能力。3.3.2 耐火 fire resistance在规定的火源和时间下燃烧时能持续地在指定状态下运行的能力，即保持线路完整性的能力。4 使用特性4.1 工作电压交流 50Hz，U0/U：450/750V；U0电缆设计用的导体对地之间的额定工频电压；U电缆设计用的导体间的额定工频电压；4.2 正常运行温度使用阻燃型聚氯乙烯绝缘材料，电线长期允许工作温度不应超过 70，电线和软线敷设温度不低于 0。5 代号及产品表示方法5.1 产品表示方法阻燃和耐火电线电缆的产品表示方法见图 1。备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 002-20185产品型号电压等级阻燃耐火特性代号规格执行标准号图1 产品表示方法5.2 产品系列代号固定布线用电线 B5.3 阻燃特性代号表1 阻燃特性代号及名称代号 名称Z(A、B、C、D)Z(A、B、C、D)N阻燃（A、B、C、D）类阻燃（A、B、C、D）类耐火5.4 材料特性代号表 2 材料特性代号及名称导体材料及结构 绝缘材料及耐热等级代号 名称 代号 名称T（省略）LR铜芯铝芯软结构V70（省略）聚氯乙烯绝缘绝缘耐热70注：“R”表示软导体结构，具体要求见表 7。5.5 产品型号、名称及用途表 3 型号和名称型号 名称 用途Z(A、B、C、D)-B(L)V 铜芯(铝芯)聚氯乙烯绝缘阻燃(A、B、C、D)类电线建筑、电气、开关等固定用布线，并有阻燃性能要求的场所。Z(A、B、C、D)-B(L)VV 铜芯(铝芯)聚氯乙烯绝缘聚氯乙烯护套阻燃(A、B、C、D)类电线Z(A、B、C、D)-BVR 铜芯聚氯乙烯绝缘阻燃(A、B、C、D)类软电线Z(A、B、C、D)N-BV 铜芯聚氯乙烯绝缘(A、B、C、D)类阻燃耐火电线建筑、电气、开关等固定用布线，并有耐火性能要求的场所。Z(A、B、C、D)N-BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套(A、B、C、D)类阻燃耐火电线Z(A、B、C、D)N-BVR 铜芯聚氯乙烯绝缘(A、B、C、D)类阻燃耐火软电线备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 02-201865.6 产品规格表 4 产品规格5.7 产品表示方法产品用“型号、规格、电压及本标准编号”表示。示例 1：铜芯聚氯乙烯绝缘阻燃 B 类软电线：额定电压 450/750V，单芯，导体标称截面 2.5mm2表示为：ZB-BVR-450/750V 2.5 Q/DYH 02-2018示例 3：铝芯聚氯乙烯绝缘阻燃 A 类固定布线用电线：额定电压 450/750V，单芯，导体标称截面 4mm2表示为：ZA-BLV-450/750V 4 Q/DYH 02-20186 技术要求6.1 导体6.1.1 材料铜导体应是退火圆铜线，导体中的单丝采用裸铜圆单丝。铝导体 6mm2及以下者应是 H4 状态硬圆铝线；10mm2以上者应是 H4 状态硬圆铝线或者 O 状态软圆铝线。6.1.2 结构-BV、BVV、BLV、BLVV( 包括阻燃、耐火系列）用导体结构应符合 GB/T 3956-2008 规定要求；实心导体用第 1 种；正规绞合导体用第 2 种。-BVR(包括阻燃、耐火系列）用软导体中单丝的最少根数应符合表 8 要求。6.1.3 导体直流电阻铜导体的 20时直流电阻满足 GB/T39 56-2008 标准中规定的相应最大电阻值要求。6.2 耐火云母带绕包层（耐火型电线适用）6.2.1 材料及性能耐火型电缆的耐火层应采用合成单云母或煅烧金 云母重叠绕包而成，耐火云母带技术性能应符型号 额定电压/V 芯数 标称截面/mm2Z(A、B、C、D)-BV、 Z(A、B、C、D)N-BV 450/750 1 1.5400Z(A、B、C、D)-BLV 450/750 1 2.5400Z(A、B、C、D)-BVR、 Z(A、B、C、D)N-BVR 450/750 1 2.5 185Z(A、B、C、D)-BVV、Z(A、B、C、D)N-BVV 300/500 1 1.5 185Z(A、B、C、D)-BLVV 300/500 1 2.5 240备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 002-20187合 GB/T 19666-2005 附录 C 的要求。6.2.2 结构在导体外面重叠绕包层云母带，绕包搭盖率不小于 40；云母带绕包圆整、无漏包。6.2.3 火花机试验绕包云母带后的导体，应能经受额定电压为 1kV 的火花试验，不击穿。6.3 绝缘6.3.1 材料聚氯乙烯绝缘料代号如下：J70, 主要用于一般特性要求的B系列布电线，导体正常运行温度70摄氏度。ZR-J70, 主要用于具有阻燃特性要求的B系列布电线，导体正常运行温度70摄氏度。6.3.2 结构绝缘应紧密挤包在导体或云母带上，表面应平整、色泽均匀。绝缘厚度的平均值应不小于表 8表 12 的规定值，任一点的最薄处厚度应不小于标称值的 90%-0.1mm。6.3.3 性能要求绝缘材料采用全新的阻燃型聚氯乙烯绝缘料，其性能应符合表 6 的规定。6.4 护套6.4.1 材料聚氯乙烯护套料型号如下：H70, 主要用于一般特性要求的B系列布电线，导体正常运行温度70摄氏度。ZR-H70, 主要用于具有阻燃特性要求的B系列布电线，导体正常运行温度70摄氏度。6.4.2 结构护套应紧密挤包在绝缘线芯上，表面应平整、色泽均匀，护套不应粘连绝缘线芯。护套厚度的平均值应不小于表 11表 12 的规定值，任一点的最薄处厚度应不小于标称值的85%-0.1mm。6.4.3 性能要求护套材料采用全新的阻燃型聚氯乙烯护套料，其性能应符合表 7 的规定。6.5 标志成品电线应有制造厂名、产品型号和额定电压的连续标志，符合 GB/T 6995.2-2008 规定，颜色应不迁移、不褪色6.5.1 标志的连续性一个完整标志的末端与下一个标志的始端之间的距离应不超过 275mm。6.5.2 耐擦性所有的标志应耐擦，应用浸过水的脱脂棉或一块棉布轻轻擦拭颜色标志，共擦 10 次，检查结果应符合标准要求。备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分Q/DYH 02-201886.5.3 清晰度所有标志应字迹清楚。6.6 其它上述要求中如与GA 306.1-2007的5.15.10和GA 306.2-2007的5.15.10有差异，应执行GA306.1-2007中5.15.10和GA 306.2-20 07中5.15.10的规定。并分别按GA 306.1-2007中第 6章和GA306.2-2007中第6章的规定进行试验。7 成品电缆试验7.1 试验频次要求试验频度按表 5 规定进行。7.2 结构检查聚氯乙烯绝缘聚氯乙烯护套阻燃（耐火型）电线的导体结构、绝缘厚度、成品外径应满足表8-表12的相关要求。7.3 导体电阻导体电阻按国标GB/T3048.4-2007进行检测，检测结果符合GB/T3956-2008标准要求。7.4 绝缘电阻聚氯乙烯绝缘聚氯乙烯护套阻燃（耐火型）电线的绝缘电阻按国标GB/T3048.5-2007进行试验，试验结果满足表8表12里面关于最小绝缘电阻的要求。7.5 浸水耐压试验聚氯乙烯绝缘聚氯乙烯护套阻燃（耐火型）电线应根据JB/T8734-2016进行浸水耐压试验，试验结果不击穿。7.6 阻燃及耐火性能测试聚氯乙烯绝缘聚氯乙烯护套阻燃（耐火型）电线应按照GB/T18380-2008进行阻燃和耐火试验，试验结果应分别满足GA 306.1-2008和GA 306.2-2008中的相关规定要求。7.7 非电气性能试验聚氯乙烯绝缘聚氯乙烯护套阻燃（耐火型）电线应根据表5进行试验，并满足表6表7中规定的相关要求。备案 2018年07月07日 16点36分备案 2018年07月07日 16点36分
