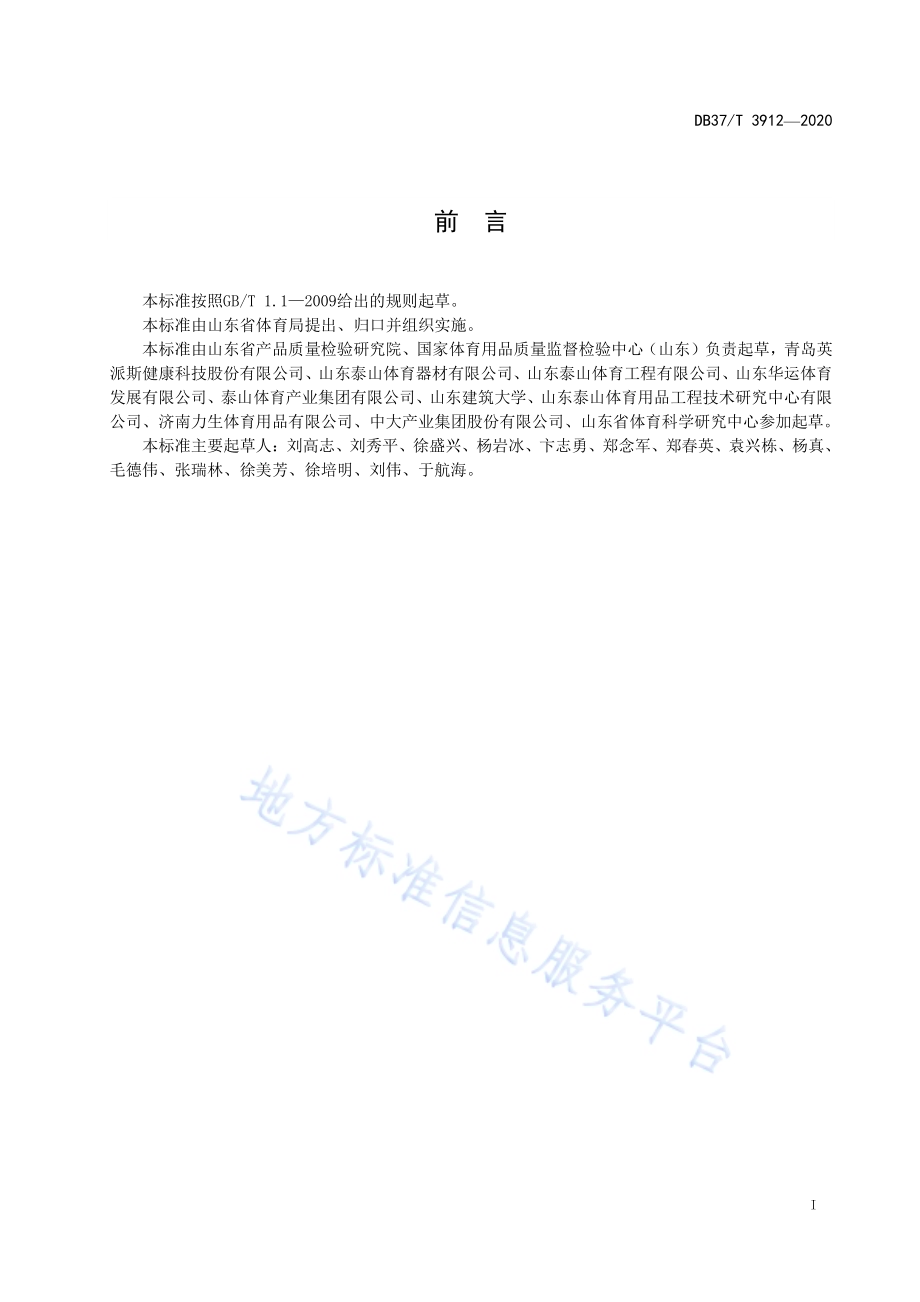

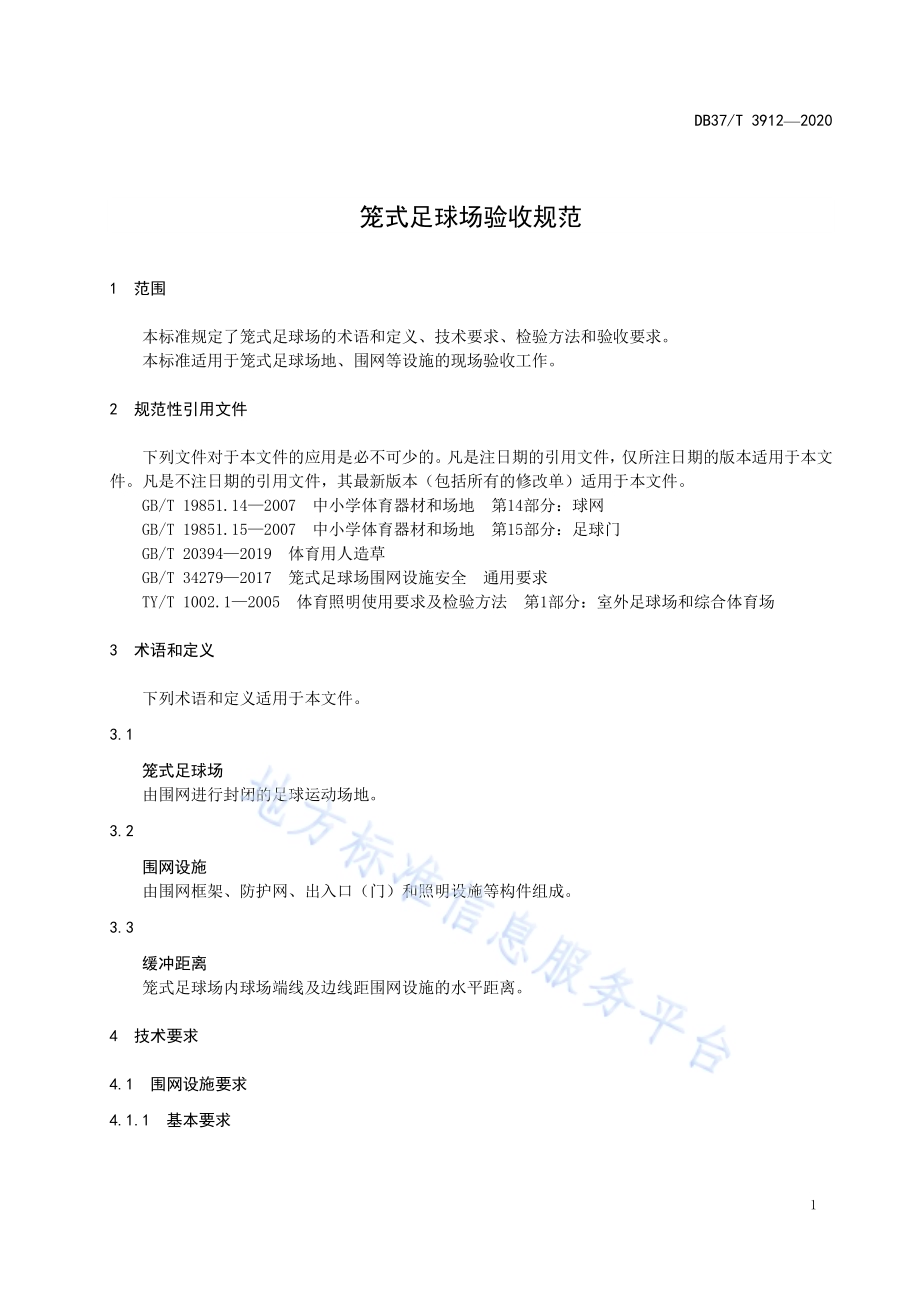

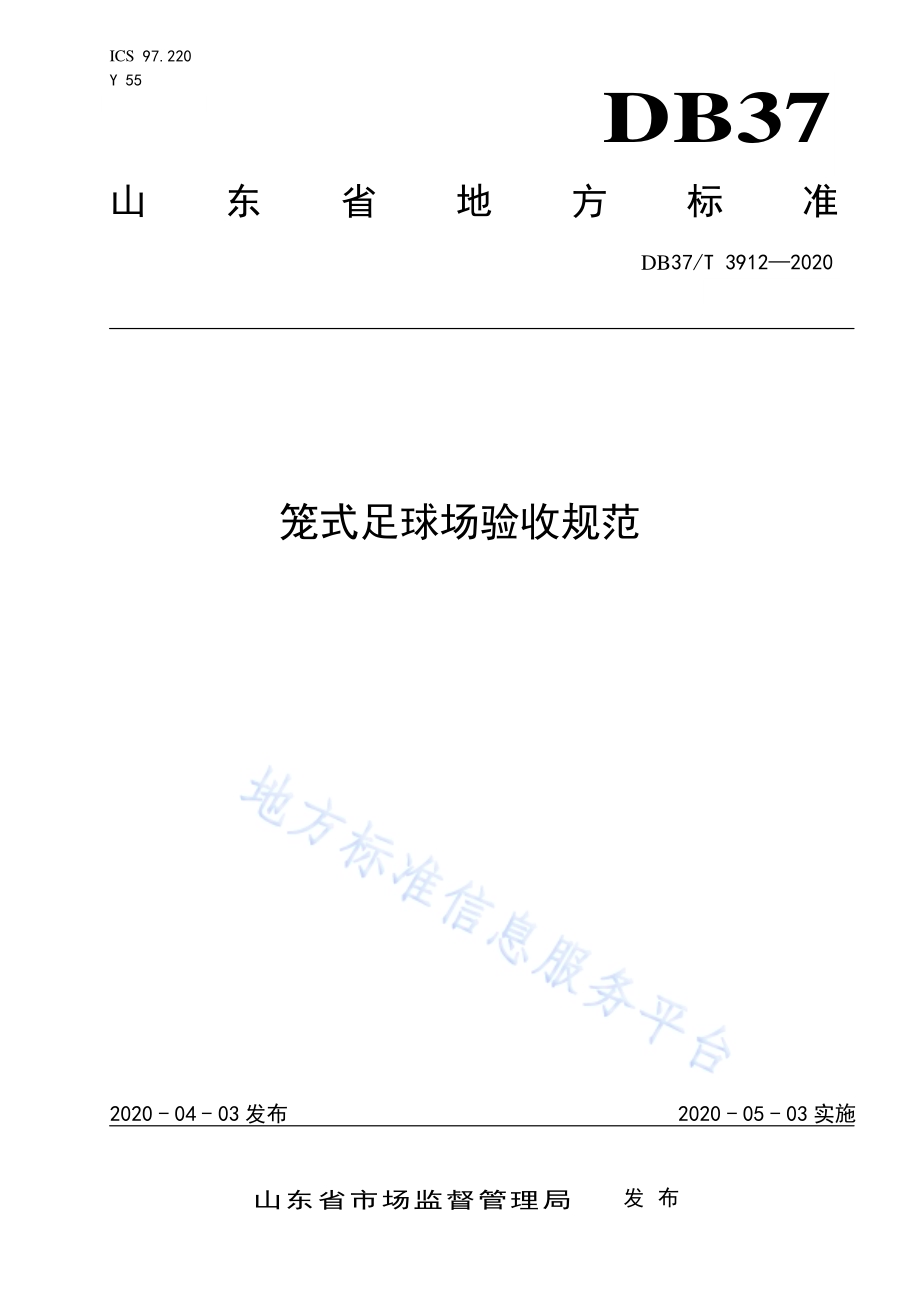

ICS 97.220 Y 55 DB37 山东省地方标准 DB37/T 3912 2020 笼式足球 场验收规 范 2020-04-03 发布 2020-05-03 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3912 2020 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 体育 局提 出、归 口并 组织 实施。本标准 由山 东省 产品 质量 检验研 究院、国 家体 育用 品质量 监督 检验 中心（山 东）负 责起 草，青岛 英派斯健 康科 技股 份有 限公 司、山东 泰山 体育 器材 有 限公司、山东 泰山 体育 工 程有限 公司、山东 华运 体 育发展有 限公 司、泰 山体 育 产业集 团有 限公 司、山 东 建筑大 学、山 东泰 山体 育 用品工 程技 术研 究中 心有 限公司、济南 力生 体育 用品 有限公 司、中大 产业 集团 股份有 限公 司、山东 省体 育科学 研究 中心 参加 起 草。本标准 主要 起草 人：刘 高 志、刘秀 平、徐盛 兴、杨 岩 冰、卞志 勇、郑念 军、郑 春 英、袁兴 栋、杨真、毛德伟、张 瑞林、徐 美芳、徐培 明、刘伟、于 航海。DB37/T 3912 2020 1 笼 式足球 场验收规 范 1 范围 本标准 规定 了笼 式足 球场 的术语 和定 义、技术 要求、检验 方法 和验 收要 求。本标准 适用 于笼 式足 球场 地、围 网等 设施 的现 场验 收工作。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 19851.14 2007 中 小学体 育器 材和 场地 第14 部分：球 网 GB/T 19851.15 2007 中 小学体 育器 材和 场地 第15 部分：足 球门 GB/T 20394 2019 体育 用人造 草 GB/T 34279 2017 笼式 足球场 围网 设施 安全 通 用要求 TY/T 1002.1 2005 体 育 照明使 用要 求及 检验 方法 第1 部分：室 外足 球场 和 综合体 育场 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 笼式足 球场 由围网 进行 封闭 的足 球运 动场地。3.2 围网设 施 由围网 框架、防 护网、出 入口（门）和照 明设 施等 构件组 成。3.3 缓冲距 离 笼式足 球场 内球 场端 线及 边线距 围网 设施 的水 平距 离。4 技术要 求 4.1 围网设 施要 求 4.1.1 基本要 求 DB37/T 3912 2020 2 4.1.1.1 设施应 结合 所在 地的 气候、自然 地形、空 间形 状、建筑和 周围 环境 等条 件进 行设置，并 与周边环境 的空 间布 局相 结合，合理 利用 广场、绿 地、花园等 区域。4.1.1.2 设施应 安装 在整 体平 整，且周围 不应 有可 能伤 及人 身安全 的潜 在危 险。4.1.1.3 设施的 结构、功 能和 可预 见的非 正常 使用 不应 有潜 在危险。4.1.2 材料要 求 符合GB/T 34279 2017 中4.2 要求。4.1.3 结构要 求 4.1.3.1 安全要 求应 符 合GB/T 34279 2017 中 4.4.4 要求。4.1.3.2 围网及 立柱 的布 置应 保证 有足够 的刚 度、稳定 性，承载立 柱钢 管直 径应 不小 于 76 mm，管壁厚度应 不小 于 3 mm。4.1.3.3 围网框 架应 由立 柱、横梁 和网片 组成。围 网框 架高 度应不 小 于 4 000 mm，围 网框架 底部 与 运动地面 之间 间隙 应小 于 55 mm。4.1.3.4 可接触 部件 应平 整、光滑，无锐 边、锐角、毛 刺等 缺陷。4.1.3.5 网片网 面应 平整，无 断丝，网丝 端部 应固 定处 置，无外露。采 用金 属丝 作为 网丝时，须 经过包塑、浸塑 处理，处 理前 丝径不 小 于 3 mm，处理 后 网片丝 径不 小 于4 mm。4.1.3.6 围网（含顶 网）网孔对 人体 不应有 挤压 点和 卡夹 结构，应符 合 GB/T 34279 2017 中4.3.1.6 4.3.1.10 要求。4.1.3.7 围网设 施应 至少 设 置 2 个 出入口（门），应符 合 GB/T 342792017 中 4.3.2.3 要求。4.1.3.8 如球场 采用 围网 作为 运动 边界，2 000 mm 高 度范 围 内立柱 和框 架应 设置 厚度 不低 于 100 mm的具有 一定 缓冲 性能、防 止肢体 陷入 的包 扎物 防护 层，且 球场 四角 应设 置半 径不小 于 1 000 mm 的弧 形结构 或 1 000 mm 45 斜 角结构。4.1.4 表面质 量要 求 4.1.4.1 设施金 属涂 饰构 件外 表面 应光滑 平整、色 泽均 匀、无起皮 脱落、漏 涂、锈蚀、裂痕 以及 较明显的流 痕、花斑、结 点等 缺陷。4.1.4.2 焊接构 件的 外露 焊缝 表面 应光滑、规 整、无烧 穿及 明显的 焊瘤、咬 边、凸起、凹陷、缺 焊、溅渣等 缺陷。4.2 足球门 及球 网要 求 4.2.1 足球门 应符合 GB/T 19851.15 2007 中5.1 5.5 要 求。4.2.2 足球网 应符 合GB/T 19851.14 2007 中5.4 要 求。4.3 场地要 求 4.3.1 各类足 球场 地尺 寸应 符合 表 1 要 求。表1 场地尺 寸 单位为米 项目 长度 宽度 缓冲距离（根据需要配置）a 11 人制足球场地 90 120 45 90 3 7 人制足球场地 45 75 28 56 1.5 DB37/T 3912 2020 3 表1 场地 尺寸（续）单位为米 项目 长度 宽度 缓冲距离（根据需要配置）a 5 人制足球场地 3842 1822 1.5 a 当缓冲距离小于规定时，2 000 mm 高度范围内 立柱和框架应 设置厚度不低于 100 mm 的具 有一定缓冲性能、防止肢体陷入的包扎物防护层。4.3.2 场地应 画出 清晰、明 显界 线，界 线应 对称 分布，线 宽一致，且 不大 于 120 mm。4.3.3 照明灯 具应 均匀 对称 布置 在场地 周边，夜 间使 用时 场地水 平照 度应 达 到150 lx。4.3.4 场地铺 装的 人造 草应 符 合GB/T 20394 2019 中 5.1 5.4 要求。4.4 安装要 求 4.4.1 围网设 施应 安装 稳固、可 靠，不 应有 基础 部件 和支 撑部件 的松 动现 象。安装 后围网 框架 应与 地面保持 垂直，承 载立 柱与 安装地 面垂 直度 公差 应不 大于 1/50。4.4.2 设施各 部位 螺钉、螺 母等 紧 固件 应紧 固可 靠且 防锈 和防松。螺 纹突 出部 分不 应超过 其螺 距 3 倍长度。使用 者易 触及 区域 突出的 螺栓、螺 纹应 永久 覆盖，以免 造成 伤害。4.4.3 围网框 架立 柱埋 入地 下的 深度应 不小 于 400 mm，混 凝土地 基的 水平 尺寸 应不 小于 400 mm 400 mm；安 装围 网立 柱的 混凝 土基坑 不应 为上 大下 小的 形状。4.4.4 围网框 架立 柱地 埋结 构应 符合 图 1，且预 埋螺 钉顶 部不得 高于 地面，立 柱不 应使用 膨胀 螺栓 进行地面 固定。单位为毫米 说明：1 场地表面；2 围网立柱；3 混凝土层。图1 地埋示 意 4.4.5 围网2 000 mm 高度 以上 的 部位不 应悬 挂、安装 广告 牌和条 幅等 产生 风压 的部 件。4.4.6 球场照 明设 施控 制箱 不应 悬挂在 球场 围网 内侧。4.4.7 足球门 应稳 定的 安装 在地 面上，正常 使用 过程 中不 应有任 何的 倾斜、翻 倒现 象。4.5 产品标 志 DB37/T 3912 2020 4 4.5.1 基本要 求 产品标 志应 符合 以下 要求：a)标志牌 应采 用不 锈钢 材质 或相应 性能 的材 料，可靠 的固定 在围 网明 显位 置；b)各类标 志文 字、图案，应清 晰醒目、易 于识 别，应 有与 安全使 用寿 命相 匹配 的牢 固性和 耐 久 性。4.5.2 标志内 容 标志牌 至少 包含 以下 内容：a)中文标 明的 制造 商或 供应 商的名 称(全称)及其 完整 的地址；b)中文标 明的 产品 名称；c)列出年、月 的产 品安 装日 期和安 全使 用寿 命；注：器材的安装日 期应在器材安装时标识。d)服务(或监 督)电 话；e)必要的 警示 标志 或简 明的 警示说 明；f)可根据 需要 标识 赞助 商名 称、捐 赠方 名称 等内 容。4.6 其他要 求 委托单 位提 出的 其他 关于 笼式足 球场 验收 的合 理性 要求。5 检验方 法 5.1 围网设 施材 料要 求的 检验 按照GB/T 34279 2017 中5.2 的方 法进 行验 证或 检验。5.2 围网设 施结 构要 求的 检验 5.2.1 围网设 施安 全要 求按 照 GB/T 34279 2017 中 5.4.4 的方法 进行 验证 或检 验。5.2.2 立柱管 材直 径、丝径 采用 游标卡 尺进 行检 验。5.2.3 管壁厚 度采 用超 声波 测厚 仪或其 他有 效工 具进 行检 验。5.2.4 设施间 隙、挤压 点和 卡夹 结构按 照GB/T 34279 2017 中 5.3.1.3 5.3.1.8 的方法 进行 检验。5.3 足球门 及球 网的 检验 5.3.1 足球门 稳定 性及 静负 荷按 照 GB/T 19851.15 2007 中6.3 6.4 的 方法 进行 验 证或检 验，其他 项目按 照 GB/T 19851.15 2007 中6.1 6.2 的 方法 进 行检验。5.3.2 足球网 按 照GB/T 19851.14 2007 中6.1 的方 法进 行检验。5.4 场地要 求的 检验 5.4.1 场地尺 寸采 用 级钢 卷尺 或更高 精度 的长 度测 量设 备进行 检验。5.4.2 场地照 明度 应在 灯具 点亮 稳定 30 min 后按 TY/T 1002.1 2005 中第 8 章的 方 法检验。5.4.3 场地铺 装的 人造 草按 照 GB/T 20394 2019 中 6.1 6.18 的 方法 进行 验证 或检 验。5.5 安装要 求的 检验 5.5.1 地埋深 度、地基 尺寸 及基 坑形状 根据 施工 方提 供的 施工图 纸进 行检 验。5.5.2 其他要 求采 用感 官检 验。DB37/T 3912 2020 5 6 验收要 求 6.1 一般要 求 6.1.1 承担检 验和 验收 的机 构、单位应 具备 相应 资质。6.1.2 验收时 委托 方应 向验 收方 提交以 下文 件：a)带有施 工方 公章 或其 他等 同效力 的施 工图 纸；b)具备资 质的 第三 方出 具的 符合本 标准 中 4.1.2 要求 的质量 合格 证明；c)具备资 质的 第三 方出 具的 符合本 标准 中 4.1.3.1 要 求的质 量合 格证 明；d)具备资 质的 第三 方出 具的 符合GB/T 19851.15 2007 要求 的质 量合 格证 明；e)具备资 质的 第三 方出 具的 符合 GB/T 20394 2019 要 求的质 量合 格证 明。6.2 检验验 收记 录 现场验 收时 需要 填写 检验 验收记 录，见附 录A。6.3 判定原 则 现场检 验验 收中 如有 一项A 类项目 检验 不合 格则 判定 验收不 合格，B类 检验 项目 不合格 限期 整改 后二次检验 仍不 合格 则判 定验 收不合 格，见附 录B。DB37/T 3912 2020 6 A A 附 录 A（规范 性附 录）检验验 收记 录表 检验验 收记 录表 见表A.1。表A.1 检验验 收记 录表 工程名称 施工单位 场地尺寸（长宽）竣工日期 工程地址 验收项目 验收要求 单项判定 围网设施要求 基本要求 应符合 4.1.1 条要求 材料要求 应提供具备资质的第三方出具的质量合格证明 结构要求 4.1.3.1 条应提供具备资质的 第三方出具的质量合格证明 其他应符合 4.1.3.2 4.1.3.8 条要求 表面质量要求 应符合 4.1.4 条要求 足球门及球网要求 足球门 应符合 GB/T 19851.15 2007 中 5.1 5.5 条要求 足球网 应符合 GB/T 19851.14 2007 中 5.4 条要求 场地要求 4.3.4 条提供具备资质的第三 方出具的质量合格证明 其他应符合 4.3.1 4.3.3 条要 求 安装要求 应符合 4.4 条要求 产品标志 应符合 4.5 条要求 其他要求 应符合委托方提出的合理性要求 检验验收结果：该项目根据第 4 章的要求，检验验收_ 备注“”为检验验收结果符合要求；“”为检验验收结果不符合要求。验收人员（签字）：现场检验验收日期：DB37/T 3912 2020 7 B B 附 录 B（规范 性附 录）检验项 目及 重要 程度 分类 表 检验项 目及 重要 程度 分类 表见表B.1。表B.1 检验项 目及 重要 程度 分类 表 序号 检验项目 适用条款 检验项目分类 A 类 B 类 1 围网设施要求 基本要求 4.1.1 材料要求 4.1.2 结构要求 4.1.3 表面质量要求 4.1.4 2 足球门及球网要求 足球门 4.2.1 足球网 4.2.2 3 场地要求 4.3 4 安装要求 4.4 5 产品标志 4.5 备注 A 类：重要项目；B 类：一般项目。_
