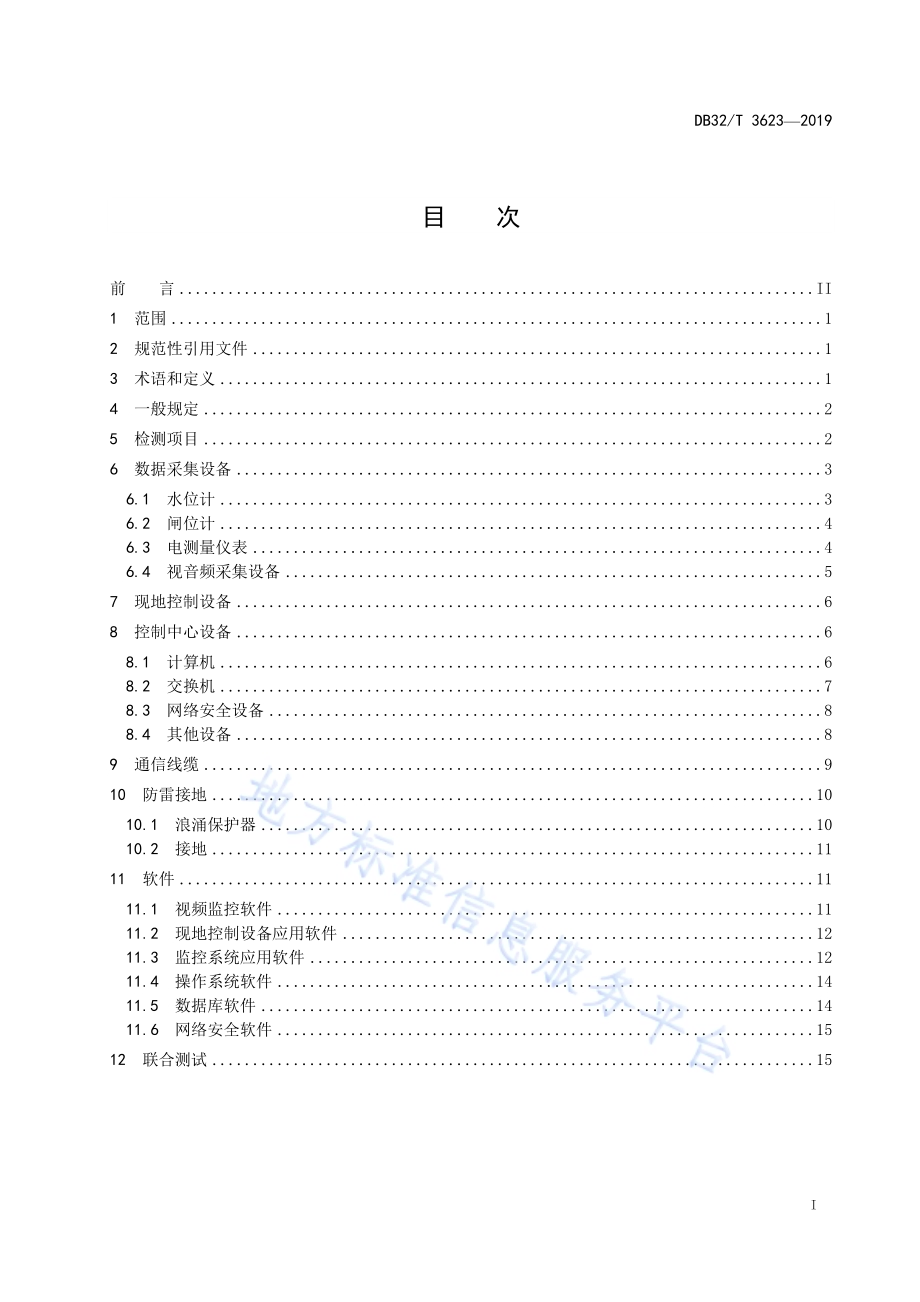

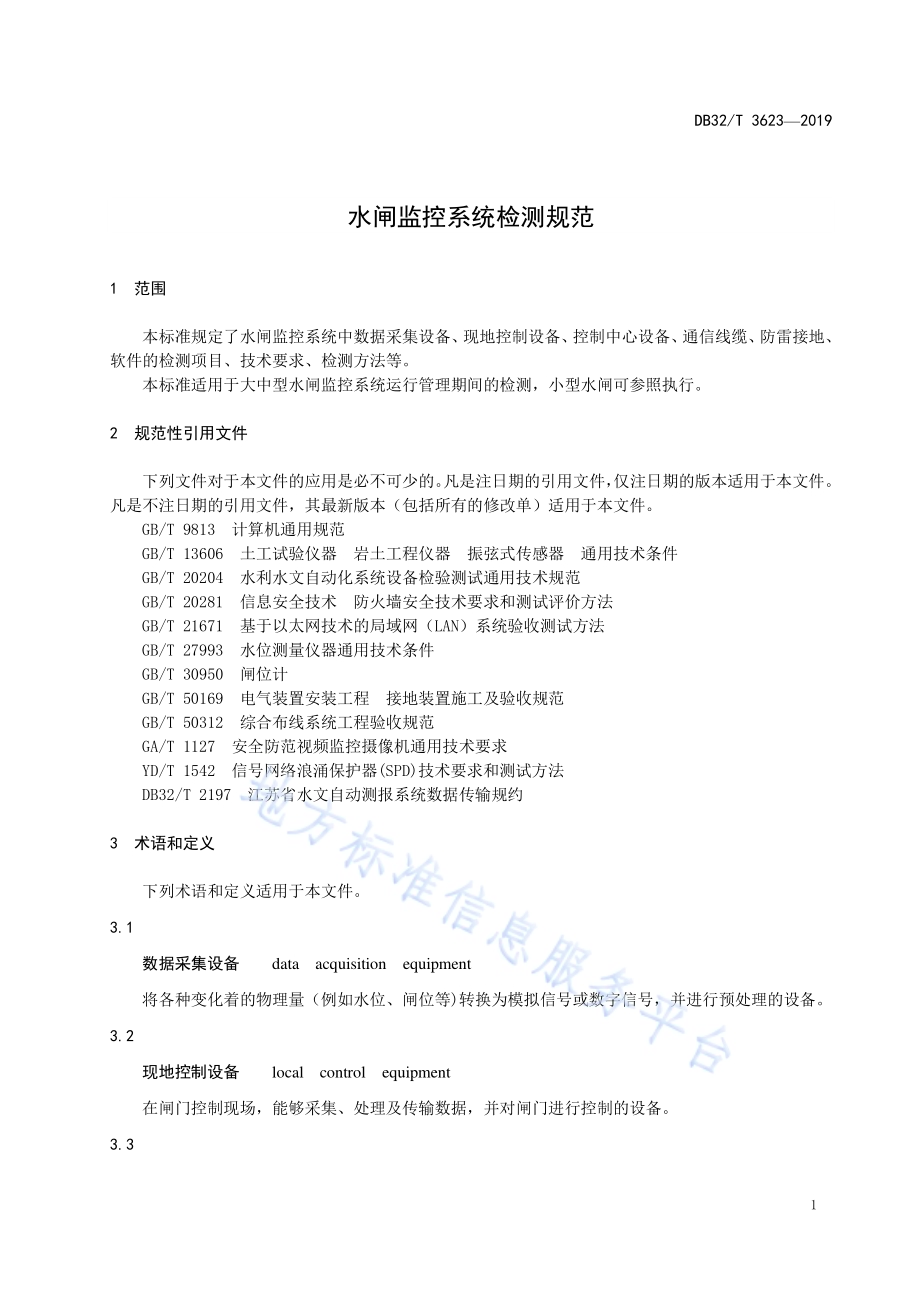

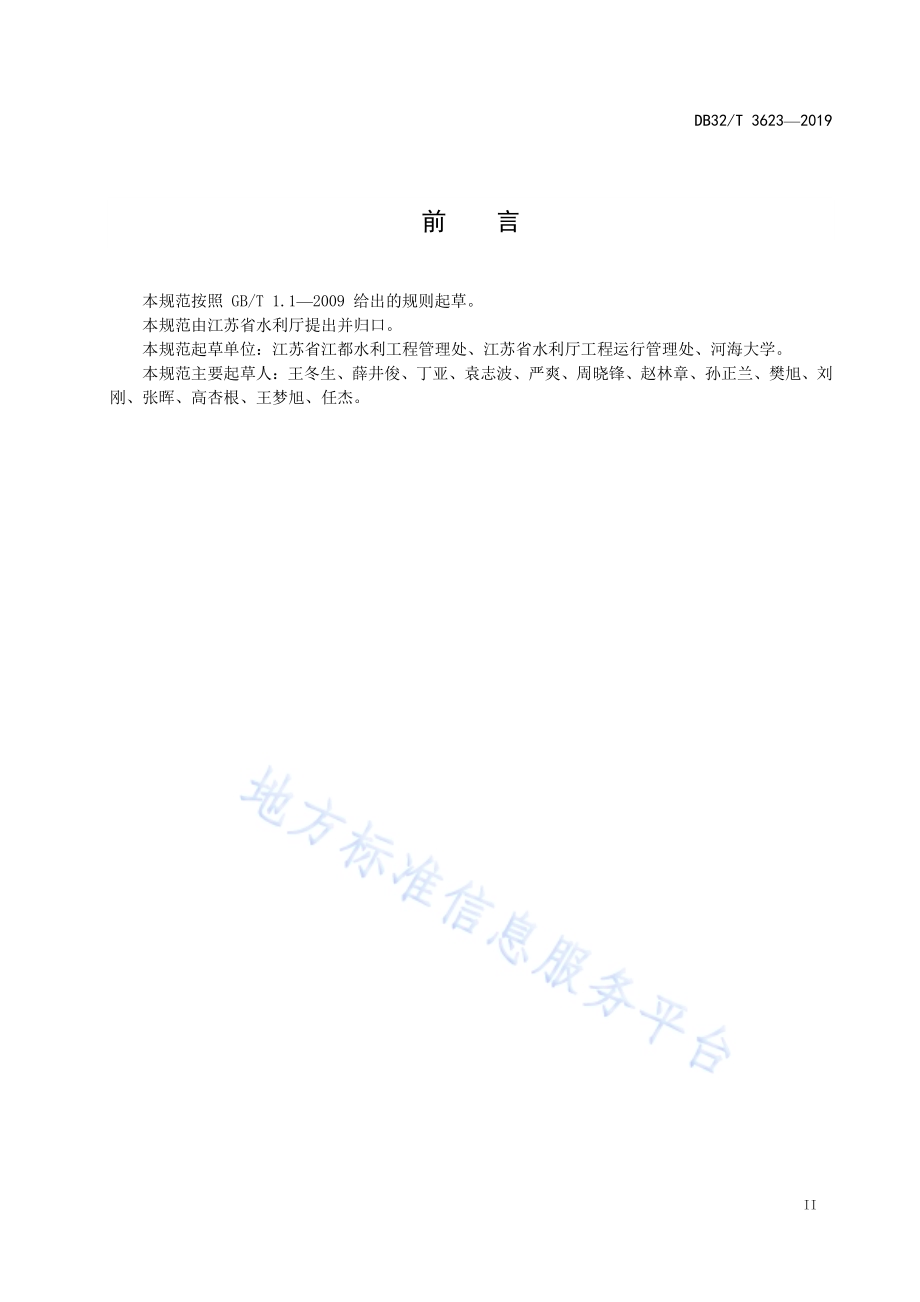

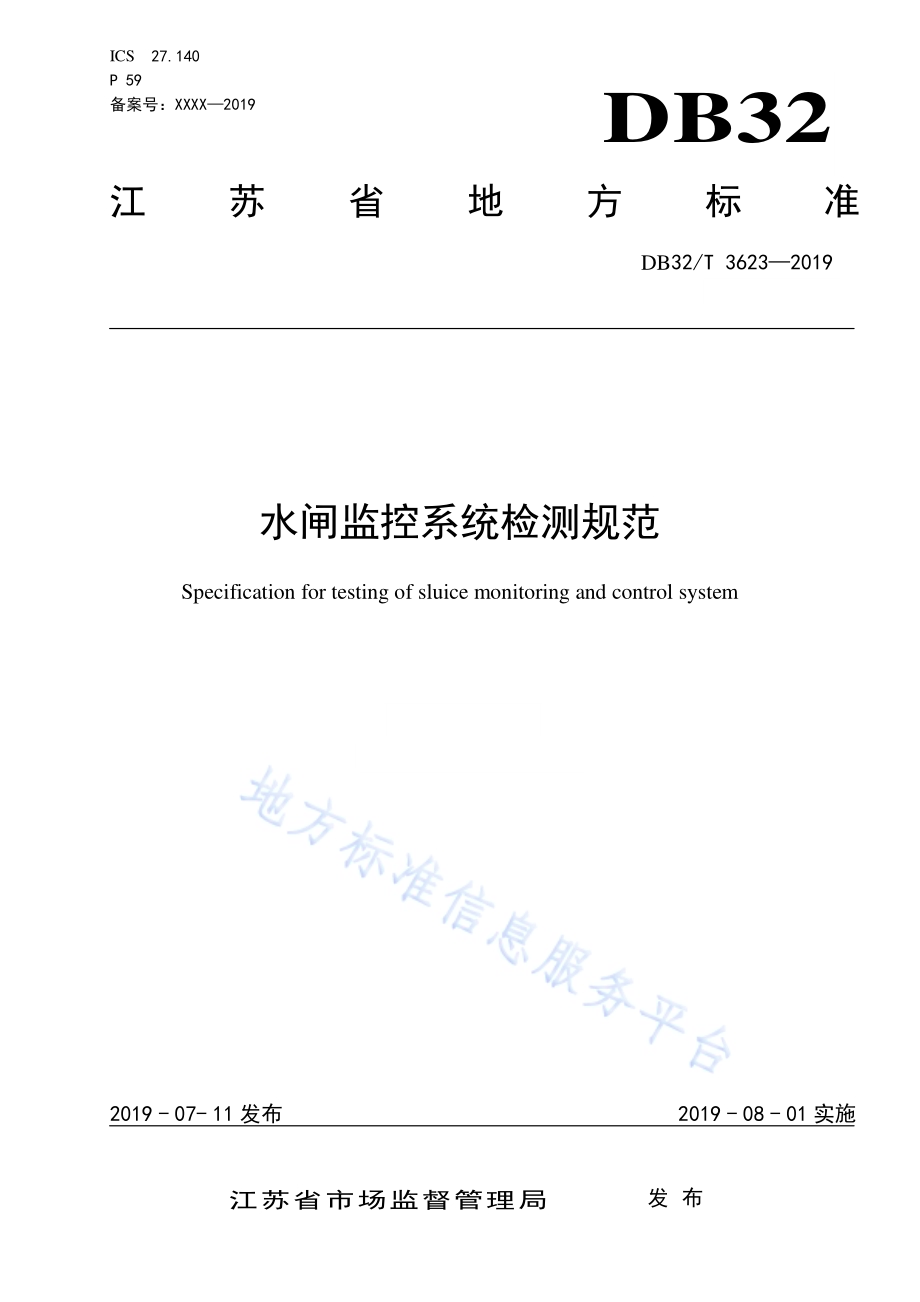

ICS 27.140 P 59 备案号：XXXX 2019 DB32 江苏省 地 方 标 准 DB32/T 3623 2019 水闸监控 系统检测 规范 Specification for testing of sluice monitoring and control system 2019-07-11 发布 2019-08-01 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3623 2019 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般规 定.2 5 检 测项 目.2 6 数 据采 集设 备.3 6.1 水位 计.3 6.2 闸位 计.4 6.3 电测 量仪 表.4 6.4 视音 频采 集设 备.5 7 现 地控 制设 备.6 8 控 制中 心设 备.6 8.1 计算机.6 8.2 交换 机.7 8.3 网络 安全 设备.8 8.4 其他 设备.8 9 通 信线 缆.9 10 防 雷接 地.10 10.1 浪涌 保护 器.10 10.2 接地.11 11 软件.11 11.1 视频 监控 软件.11 11.2 现地 控制 设备 应用 软件.12 11.3 监控 系统 应用 软件.12 11.4 操作 系统 软件.14 11.5 数据 库软 件.14 11.6 网络 安全 软件.15 12 联 合测 试.15 DB32/T 3623 2019 II 前 言 本规范 按照 GB/T 1.1 2009 给 出的 规则 起草。本规范 由江 苏省 水利 厅提 出并归 口。本规范 起草 单位：江 苏省 江都水 利工 程管 理处、江 苏省水 利厅 工程 运行 管 理 处、河 海大 学。本规范 主要 起草 人：王冬 生、薛 井俊、丁 亚、袁志 波、严 爽、周晓 锋、赵林 章、孙 正兰、樊 旭、刘刚、张 晖、高杏 根、王梦 旭、任 杰。DB32/T 3623 2019 1 水 闸监控 系统检测 规范 1 范围 本标准 规定 了水 闸监 控系 统中数 据采 集设 备、现地 控制设 备、控制 中心 设备、通信线 缆、防雷 接地、软件的 检测 项目、技 术要 求、检 测方 法等。本标准 适用 于大 中型 水闸 监控系 统运 行管 理期 间的 检测，小型 水闸 可参 照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引 用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 9813 计 算机 通用 规 范 GB/T 13606 土 工试 验仪 器 岩 土工 程仪 器 振弦 式传感 器 通用 技术 条件 GB/T 20204 水 利水 文自 动化系 统设 备检 验测 试通 用技术 规范 GB/T 20281 信 息安 全技 术 防 火墙 安全 技术 要求 和测试 评价 方法 GB/T 21671 基 于以 太网 技术的 局域 网（LAN）系 统 验收测 试方 法 GB/T 27993 水 位测 量仪 器通用 技术 条件 GB/T 30950 闸 位计 GB/T 50169 电 气装 置安 装工程 接 地装 置施 工及 验收规 范 GB/T 50312 综 合布 线系 统工程 验收 规范 GA/T 1127 安 全防 范视 频 监控摄 像机 通用 技术 要求 YD/T 1542 信 号网 络浪 涌 保护器(SPD)技 术要 求和 测 试方法 DB32/T 2197 江苏 省水 文 自动测 报系 统数 据传 输规 约 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 数据采 集设 备 data acquisition equipment 将各种 变化 着的 物理 量（例如水 位、闸位 等)转换 为 模拟信 号或 数字 信号，并 进行预 处理 的设 备。3.2 现地控 制设 备 local control equipment 在闸门 控制 现场，能 够采 集、处 理及 传输 数据，并 对闸门 进行 控制 的设 备。3.3 DB32/T 3623 2019 2 控制中 心设 备 control center equipment 在闸门 远程 监视 或控 制的 场所，能够 实现 数据 采集、设备 控制、信 息共 享等 功能的 设备。3.4 主控项 目 dominant project 影响系 统安 全运 行及 主要 功能的 检测 项目。3.5 一般项 目 general project 除主控 项目 外，影响 系统 功能的 检测 项目。4 一般规 定 4.1 检测流 程 现状调 查分 析 编制 检测 大纲 现场 检测 编 写检 测报告。4.2 检测类 型和 检测 周期 预防性 检测，宜 每年 一次；鉴定 性检 测，宜每3 至5 年一次。4.3 检测大 纲 应结合 工程 具体 情况，编 制检测 大纲，其 主要 内容 宜包括 工程 概况、检 测依 据、检 测项 目、检 测 数量、检 测计 划和 组织 措施 等。4.4 检测报 告 应根据 现场 检测 的情 况，编写检 测报 告，其内 容宜 包括工 程概 况、检测 依据、检测项 目、检测 数量、检测时 间、检测 结论 和评 价建议。4.5 检测结 论 检测设 备内 主控 项目 全部 满足检 测设 备技 术要 求的，该设 备可 评价 为合 格。4.6 检测单 位和 检测 人员 检测单 位和 检测 人员 的检 测活动 应符 合下 列要 求：a)检测单 位和 检测 人员 应客 观、公 正、规范 地开 展检 测工作，对 检测 结果 负责；b)检测单 位所 出具 的检 测数 据应真 实可 靠，严禁 伪造 或随意 舍弃、涂 改检 测数 据；对 可疑 数 据，应检查 分析 原因，并作 出 书面记 录；当 检测 有不 合 格结果 时，应 建立 检测 不 合格项 台账 登记 备查；检 测原 始记 录、分析 计算等 成果 资料 应完 整齐 全，按 档案 管理 规定 保存。5 检测项 目 检测项 目宜 包括 下列 内容：a)数据采 集设 备检 测宜 包括 水位计、闸 位计、电 测量 仪表及 视音 频采 集设 备的 检测；DB32/T 3623 2019 3 b)现地控 制设 备检 测宜 包括 控制设 备、触摸 屏的 检测；c)控制中 心设 备检 测宜 包括 计算机、交 换机、网 络安 全设备 及其 他设 备的 检测；d)通信线 缆检 测宜 包括 光纤 衰减、电缆 绝缘 及线 缆终 端的 检 测；e)防雷接 地检 测宜 包括 浪涌 保护器、接 地的 检测；f)软件检 测宜 包括 视频 监控 软件、现地 控制 设备 应用 软件、监控 系统 应用 软件、操作 系统 软 件、数据库 软件 及网 络安 全软 件的检 测；g)联合测 试宜 包括 数据 采集、数据 处理、操 作控 制、通信、软件 界面 及视 音频 的检测。6 数据采 集设 备 6.1 水位计 6.1.1 检测项 目和 技术 要求 水位计 的检 测项 目和 技术 要求见 表1。表1 水位计 的检 测项 目和 技术 要 求 序号 检测项目 技术要求 主控项目 1 分辨力 浮子式、压力式、声波式、雷达 式、激光式 1cm 振弦式 满量程的 0.2%2 误差 浮子式、雷达式、激光式 2cm 压力式、声波式 3cm 振弦式 满量程的 2.5%3 量程 应符合设计 要求 4 显示功能 显示准确、清晰 5 输出功能 输出信号正常 6 报警功能 报警及时、准确 7 参数设置 1）输出信号类型设置正确；2）波特率、地址、校验方式等参数设置正确；3）变比、限值等参数设置正确 一般项目 1 外观 质量 表面无裂痕、凹痕 2 安装位置 浮子式 1）安装位置 高于最高水位 500mm；2）浮子与井壁间隙 25mm；3）钢丝绳长度满足最低水位测量 要求 压力式、振弦式 低于最低设计水位 500mm 声波式、雷达式、激光式 1）安装位置 高于最高设计水位 500mm；2）探头与墙 壁距离250mm；3）满足最高、最低设计水位测量要求；4）竖直安装 3 安装质量 安装牢固、端正，防护得当 4 电缆 连接质量 1）接线 可靠；2）标识清晰 DB32/T 3623 2019 4 6.1.2 检测方 法 水位计 的检 测可 采用 下列 方法进 行：a)显示功 能、外观 质量、安 装质量、电 缆连 接质 量可 采用目 测、手检 等方 式检 测；b)输出功 能、报警 功能、参 数设置 可采 用专 用测 试软 件或监 控系 统应 用软 件检 测；c)安装位 置 可 采用 刻度 尺、水平仪 检测；d)其他检 测项 目应 执 行 GB/T 27993 和 GB/T 13606 的 规定。6.2 闸位计 6.2.1 检测项 目和 技术 要求 闸位计 的检 测项 目和 技术 要求见 表2。表2 闸位计 的检 测项 目和 技术 要求 序号 检测项目 技术要求 主控项目 1 分辨力 1cm 2 误差 2cm 3 量程 应符合设计 要求 4 显示功能 显示准确、清晰 5 输出功能 输出信号正常 6 报警功能 报警及时、准确 7 参数设置 1）输出信号类型设置正确；2）波特率、地址、校验方式等参数设置正确；3）变比、限值等参 数设置正确 一般项目 1 外观 质量 表面无裂痕、凹痕 2 安装位置 1）配套的收线器钢丝绳伸缩自然；2）配套的齿轮和传动部件啮合良好；3）满足闸门全行程测量要求 3 安装质量 安装牢固、端正，防护得当 4 电缆 连接质量 1）接线 可靠；2）标识清晰 6.2.2 检测方 法 闸位计 的检 测可 采用 下列 方法进 行：a)显示功 能、外观 质量、安 装质量、电 缆连 接质 量可 采用目 测、手检 等方 式检 测；b)输出功 能、报警 功能、参 数设置 可采 用专 用测 试软 件或监 控系 统应 用软 件检 测；c)安装位 置可 采用 高度 仪、水平仪 检测；d)其他检 测项 目应 执 行 GB/T 30950 的 规定。6.3 电测量 仪表 6.3.1 检测项 目和 技术 要求 电测量 仪表 的检 测项 目和 技术要 求见 表3。DB32/T 3623 2019 5 表3 电测量 仪表 的检 测项 目和 技术要 求 序号 检测项目 技术要求 主控项目 1 误差 指针式 全量程的 1.5%数字式 全量程的 0.5%2 显示功能 显示准确、清晰 3 输出功能 输出信号正常 4 报警功能 报警及时、准确 5 参数设置 1）输出信号类型设置正确；2）波特率、地址、校验方式等参数设置正确；3）变比、限值等参数设置正确 一般项目 1 外观 质量 表面无裂痕、凹痕 2 安装质量 安装牢固、端正，防护得当 3 电缆 连接质量 1）接线可靠；2）标识清晰 6.3.2 检测方 法 电测量 仪表 的检 测可 采用 下列方 法进 行：a)误差、输出 功能、报 警功 能可采 用电 测量 仪表 校验 装置检 测；b)显示功 能、外观 质量、安 装质量、电 缆连 接质 量可 采用目 测、手检 等方 式检 测。c)参数设 置可 采用 专用 测试 软件或 监控 系统 应用 软件 检测；6.4 视音频 采集 设备 6.4.1 检测项 目和 技术 要求 视音频 采集 设备 的检 测项 目和技 术要 求见 表4。表4 视音频 采集 设备 的检 测项 目和技 术要 求 序号 检测项目 技术要求 主控项目 1 音频质量 音频清晰 2 视频质量 1）视频无明显缺损，色彩无偏色；2）视频连贯，物体移动时不应有前冲现象；3）传输无卡顿，延时600ms；4）叠加到视频上的时间、摄像机编号名称等信息显示清晰 3 云台调节 上下左右控制正常 4 镜头调节 光圈调节、对焦、变倍等功能正常 5 报警功能 报警及时、准确 6 参数设置 视频主码流、子码流、对比度、亮度、IP 地址等参数设置正 确 一般项目 1 外观质量 表面无裂痕、凹痕 2 安装质量 安装牢固、端正，防护得当 3 电缆 连接质量 1）接线可靠；2）标识清晰 4 监视范围 宜覆盖 上下游水域、建筑主体、闸门启闭机、电气设备及管理范围出入口等 6.4.2 检测方 法 DB32/T 3623 2019 6 视音频 采集 设备 的检 测可 采用下 列方 法进 行：a)音频质 量可 采用 音频 分析 仪检测；b)云台调 节、镜头 调节、报 警功能、参 数设 置可 采用 专用测 试软 件或 视频 监控 软件检 测；c)外观质 量、安装 质量、电 缆连接 质量、监 视范 围可 采用目 测、手检 等方 式检 测；d)其他检 测项 目应 执 行 GA/T 1127 的规 定。7 现地控 制设 备 7.1 检测项 目和 技术 要求 现地控 制设 备的 检测 项目 和技术 要求 见表5。表5 现地控 制设 备的 检测 项目 和技术 要求 序号 检验项目 技术要求 主控项目 1 控制设备 电源模块 供电正常 CPU 模块 工作正常，指示灯显示正确，无报错 通讯模块 数据通讯正常 开关量输入（DI）开关量 采集正常 开关量输出（DO）开关量 输出正常 模拟量输入（AI）模拟量采集正常，误差0.5%，且应符合设计要求 模拟量输出（AO）模拟量输出正常，误差0.5%，且应符合设计要求 温度量输入模块（RTD）温度量采集正常，误差1，且应符合设计要求 信号转换设备 转换功能正常 2 触摸屏 界面清晰，数据准确，操作正常 一般项目 1 外观质量 表面无裂痕、凹痕 2 安装 质量 安装牢固、端正，防护得当 3 电缆 连接质量 1）接线可靠；2）标识清晰 4 配套元器件 开关电源、指示灯、继电器、断路器、空开、保险丝、散热风扇、柜内照明、端子等元器件工作正常、安装牢固、接线可靠、标识 清晰 7.2 检测方 法 现地控 制设 备的 检测 可采 用下列 方法 进行：a)控制设 备、触摸 屏可 采用 现场控 制设 备编 程软 件检 测；b)外观质 量、安装 质量、电 缆连接 质量 可采 用目 测、手检等 方式 检测；c)配套元 器件 可采 用万 用表 检测。8 控制中 心设备 8.1 计算机 8.1.1 检测项 目和 技术 要求 DB32/T 3623 2019 7 计算机 的检 测项 目和 技术 要求见 表6。表6 计算机 的检 测项 目和 技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行正常，无异常报警 2 双电源 双电源供应正常 3 部件 CPU、内存、硬盘、键盘、鼠标 等工作正常 4 通信接口 USB、COM、网络等通信接口工 作正常 5 数据安全防护 服务器宜具有数据的安全性保护功能 6 电磁防护 能屏蔽外部电磁干扰 7 报警功能 报警及时、准确 一般项目 1 外观质量 表面无裂痕、凹痕 2 安装质量 安装牢固、端正，防护得当 3 电缆连接质量 1）接线可靠；2）标识清晰 4 噪音 65dB 5 散热 散热良好，散热器无积灰 8.1.2 检测方 法 计算机 的检 测可 采用 下列 方法进 行：a)工作状 态、部件、通 信接 口 可采 用硬 件检 测卡 或专 用测试 软件 检测；b)双电源 可采 用万 用表 检测；c)外观质 量、安装 质量、电 缆连接 质量、散 热可 采用 目测、手检 等方 式检 测；d)噪声可 采用 声级 计检 测；e)其他检 测项 目 应 执行 GB/T 9813 的规 定。8.2 交换机 8.2.1 检测项 目和 技术 要求 交换机 的检 测项 目和 技术 要求见 表7。表7 交换机 的检 测项 目和 技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行正常，无异常报警 2 通信接口 通信接口工作正常 3 自愈性 具有自恢复功能 4 报警功能 报警及时、准确 5 参数设置 配置、管理功能正常 一般项目 1 外观质量 表面无裂痕、凹痕 2 安装质量 安装牢固、端正，防护得当 3 电缆连接质量 1）接线可靠；2）标识清晰 4 散热 散热良好，散热器无积灰 DB32/T 3623 2019 8 8.2.2 检测方 法 交换机 的检 测可 采用 下列 方法进 行：a)工作状 态、报警 功能、参 数设置 可采 用专 用测 试软 件或网 管软 件检 测；b)自愈性 可采 用网 络断 开重 连和交 换机 重启 的方 式检 测；c)外观质 量、安装 质量、电 缆连接 质量、散 热可 采用 目测、手检 等方 式检 测；d)其他检 测项 目应 执 行 GB/T 21671 的 规定。8.3 网络安 全设 备 8.3.1 检测项 目和 技术 要求 网络安 全设 备的 检测 项目 和技术 要求 见表8。表8 网络安 全设 备的 检测 项目 和技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行正常，无异常报警 2 通信接口 通信接口工作正常 3 身份认证 用户身份标识唯一、鉴别正常 4 事件记录 攻击行为记录、统计正常 5 报警功能 报警及时、准确 6 参数设置 1）配置数据、告警数据、性能数据、流量流向数据、网络路由数据的采集、分析处理正常；2）资源管理、配置管理、拓扑管理、故障管理、路由管理、服务质量管理、前端信息服务管理、报表统计等功能齐全；3）系统采集轮询遍历时间 应符合设计要求 一般项目 1 外观质量 表面无裂痕、凹痕 2 电缆 连接质量 1）接线可靠；2）标识清晰 8.3.2 检测方 法 网络安 全设 备的 检测 可采 用下列 方法 进行：a)工作状 态、报警 功能、参 数设置 可采 用专 用测 试软 件检测；b)外观质 量、电缆 连接 质量 可采用 目测、手 检等 方式 检测；c)其他检 测项 目应 执 行 GB/T 21671 的 规定。8.4 其他设 备 8.4.1 检测项 目和 技术 要求 其他设 备的 检测 项目 和技 术要求 见表9。DB32/T 3623 2019 9 表9 其他设 备的 检测 项目 和技 术要求 序号 检测项目 技术要求 主控项目 1 视频主机 1）启动、运行正常；2）CPU 等部件工作正常；3）通信接口工作正常 2 视频解码器 1）启动、运行正常；2）视频解码正常；3）输出信号切换正常 3 视频存储设备 视频存储时间应符合设计 要求 4 无线传输设备 1）启动、运行正常；2）数据传输正常 5 不间断电源 1）启动、运行正常；2）维持系统正常工作时间 30min 6 显示设备 1）亮度、色彩、对比度均匀；2）图像显示流畅，无拖影 7 同步时钟 时钟同步正常 8 广播系统 语音播放清晰 一般项目 1 打印机 打印内容清晰 2 网络机柜 1）标识清晰；2）散热正常；3）门锁开关正常；4）干净整洁 3 控制台 布局合理，外观无损伤 8.4.2 检测方 法 其他设 备的 检测 可采 用下 列方法 进行：a)视频主 机、视频 解码 器、视频存 储设 备、同步 时钟、打印 机 可 采用 专用 测试 软件检 测；b)不间断 电源 可采 用 万 用表、电池 充放 电测 试仪 检测；c)显示设 备、广播 系统、网 络机柜、控 制台 可采 用目 测、手 检等 方式 检测。d)其他检 测项 目应 执 行 DB32/T 2197 的 规定。9 通信线 缆 9.1 检测项 目和 技术 要求 通信线 缆的 检测 项目 和技 术要求 见表10。DB32/T 3623 2019 10 表10 通信线 缆的 检测 项目 和技 术要求 序号 检测项目 技术要求 主控项目 1 光纤衰减 1）光缆衰减3.5dB/km；2）光纤接续及连接器件损耗值0.3dB 2 电缆绝缘 0.5M 3 线缆终端 1）通信电缆类型应符合设计 要求；2）对绞线终接 应符合国标线序；3）屏蔽层与屏蔽罩连接可靠 一般项目 1 敷 设质量 1）布线整齐；2）防护得当；3）光纤熔接 处、电缆连接处固定、保护良好；4）线缆 弯曲半径应符合安装工艺要求 2 连接 质量 1）接线 可靠；2）标识清晰 9.2 检测方 法 通信线 缆的 检测 可采 用下 列方法 进行：a)光纤衰 减可 采用 光功 率计 检测；b)电缆绝 缘可 采用 兆欧 表检 测；c)线缆敷 设质 量、连接 质量 可采用 目测、手 检等 方式 检测；d)其他检 测项 目应 执 行 GB/T 50312 的 规定。10 防雷接 地 10.1 浪涌保 护器 10.1.1 检测项 目和 技术 要求 浪涌保 护器 的检 测项 目和 技术要 求见 表11。表11 浪涌保 护器 的检 测项 目和 技术要 求 序号 检测项目 技术要求 主控 项目 1 标称电压 满足被保护设备的技术要求 2 最大持续工作电压 应符合设计要求 3 标称放电电流 应符合设计要求 一般项目 1 外观 质量 表面无裂痕、凹痕 2 安装质量 安装牢固、端正，防护得当 3 电缆 连接质量 1）接线可靠；2）标识清晰 10.1.2 检测方 法 浪涌保 护器 的检 测可 采用 下列方 法进 行：DB32/T 3623 2019 11 a)外观质 量、安装 质量、电 缆连接 质量 可采 用目 测、手检等 方式 检测；b)其他检 测项 目应 执 行 YD/T 1542 的规 定。10.2 接地 10.2.1 检测项 目和 技术 要求 接地的 检测 项目 和技 术要 求见表12。表12 接地的 检测 项目 和技 术要 求 序号 检测项目 技术要求 主控项目 1 数据采集设备接地 4 2 现地控制设备 接地 4 3 控制中心 设备接地 1 4 通信线缆 接地 4 5 建筑物 接地电阻 10 10.2.2 检测方 法 接地电 阻可 采用 接地 电阻 测试仪 检测。11 软件 11.1 视频监 控软 件 11.1.1 检测项 目和 技术 要求 视频监 控软 件的 检测 项目 和技术 要求 见表13。表13 视频监 控软 件的 检测 项目 和技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行、退出正常，无异常报警 2 软件授权 有正版授权 3 控制功能 摄像机、解码器等控制正常 4 视频录放 视频录像、查询、回放等功能正常 5 视频浏览 1）视频清晰；2）视频无卡顿，延时2s；3）视频切换流畅；4）应符合设计要求 6 系统设置 1）系统资源管理正常；2）用户权限设置合理、管理正常 一般项目 1 账号及口令安全 1）用户口令应符合安全规范；2）密码定期更换 2 安全补丁 定期安装 补丁 DB32/T 3623 2019 12 11.1.2 检测方 法 视频监 控软 件的 检测 可采 用下列 方法 进行：a)工作状 态、软件 授权、系 统设置、账 号及 口令 安全、安全 补丁 可采 用人 工检 查的方 式检 测；b)视频录 放、视 频 浏览、控 制功能 可采 用试 运行 的方 式检测。11.2 现地控 制设 备应 用软 件 11.2.1 检测项 目和 技术 要求 现地控 制设 备应 用软 件的 检测项 目和 技术 要求 见表14。表14 现地控 制设 备应 用软 件的 检测项 目和 技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行、停止、退出正常，无异常报警 2 数据采集 1）数据采集正常；2）采集 时间1s；3）应符合设计要求 3 输出控制 被控对象动作正确 4 掉电保持 程序掉电保持功能正常 5 控制流程 控制流程 合理 6 自诊断 自诊断 功能正常，无报错 7 系统设置 1）软件平台访问正常；2）组织资源管理正常 一般项目 1 账号及口令安全 1）用户口令应符合安全规范；2）密码定期更换 2 安全补丁 定期安装补丁 3 双机冗余 热备切换正常 11.2.2 检测方 法 现地控 制设 备编 程软 件的 检测可 采用 下列 方法 进行：a)工作状 态、系统 设置、账 号及口 令安 全、安全 补丁 可采用 人工 检查 的方 式检 测；b)数据采 集、输出 控制、掉 电保持、控 制流 程、自诊 断、双 机冗 余可 采用 模拟 运行的 方 式 检 测。11.3 监控系 统应 用软 件 11.3.1 检测项 目和 技术 要求 监控系 统应 用软 件的 检测 项目和 技术 要求 见表15。DB32/T 3623 2019 13 表15 监控 系 统应 用软 件的 检测 项目和 技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行、退出正常，无异常报警 2 数据采集与处理 1）数据采集正常；2）水位显示值与标准水尺一致，闸位 显示值与闸门实际开高一致；3）数据统计、分析等处理功能正常；4）数据存储正常；5）采集 时间2s，且符合设计 要求 3 操作 控制 1）闸门、变配电设备 单步控制功能正常；2）闸门定开高、定流量、定水位等 控制 正常 4 报警 功能 1）设备故障报警正常；2）通信故障报警正常；3）控制拒动报警正常；4）参数越限 报警正常；5）报警记录正常 5 软件界面 运行监视界面 1）内容齐全，应包含监控系统拓扑图、闸门运行监控图等界面；2）界面切换正常 报表界面 1）实时运行报表、历史运行报表等查询正常；2）事件记录、报警记录等报表查询正常 曲线界面 水位、流量等曲线查询正常 界面切换 1）控制 画面、报警画面切换时间1s；2）监测 画面切换时间2s；3）其他画面 切换时间3s；4）应符合设计要求 6 系统设置 1）运行参数设置正常；2）水位、闸位等校正参数设置正常；3）报警限值设置正 常；4）用户权限设置合理、管理正常 一般项目 1 账号及口令安全 1）用户口令应符合安全规范；2）密码定期更换 2 时钟同步 应符合设计 要求 3 打印 报表、曲线 打印正常 4 双机冗余 热备切换正常 11.3.2 检测方 法 监控软 件的 检测 可采 用下 列方法 进行：a)工作状 态、系统 设置、账 号及口 令安 全可 采用 人工 检查的 方式 检测；b)操作控 制、报警 功能、时 钟同步、打 印、双机 冗余 可采用 模拟 运行 的方 式检 测；c)其他检 测项 目应 执 行 GB/T 20204 的 规定。DB32/T 3623 2019 14 11.4 操作系 统软 件 11.4.1 检测项 目和 技术 要求 操作系 统软 件的 检测 项目 和 技术 要求 见表16。表16 操作系 统软 件的 检测 项目 和技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行、退出正常，无异常报警 2 软件授权 有正版授权 3 适配性 1）操作系统软件与计算机相适应；2）硬件驱动程序正常 4 系统设置 1）系统时间设置准确；2）分辨率设置合理；3）虚拟内存设置合理；4）硬盘资源分区合理；5）应用软件自启动设置正常；6）用户权限设置合理、管理正常 一般项目 1 账号及口令安全 1）用户口令应符合安全规范；2）密码定期更换 2 安全补丁 定期安装 补丁 11.4.2 检测方 法 工作状 态、软件 授权、适配 性、系 统设 置、账 号及 口令 安全、安全 补丁 可采 用人 工检查 的方 式 检 测。11.5 数据库 软件 11.5.1 检测项 目和 技术 要求 数据库 软件 的检 测项 目和 技术要 求见 表17。表17 数据库 软件 的检 测项 目和 技术要 求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行、停止、退出正常，无异常报警 2 软件授权 有正版授权 3 数据存储 1）数据实时存储正常；2）非事件类数据存储间隔时间 5min；3）应符合设计要求 4 数据访问 1）数据查询正常；2）数据读取正常 5 数据备份 1）历史数据定期备份；2）数据备份正常 6 系统设置 1）自启动设置正常；2）用户权限设置合理、管理正常 一般项目 1 账号及口令安全 1）用户口令应符合安全规范；2）密码定期更换 2 安全补丁 定期安装 补丁 DB32/T 3623 2019 15 11.5.2 检测方 法 数据库 软件 的检 测可 采用 下列方 法进 行：a)工作状 态、软件 授权、系 统设置、账 号及 口令 安全、安全 补丁 可采 用人 工检 查的方 式检 测；b)数据存 储、数据 访问、数 据备份 可采 用模 拟运 行检 测。11.6 网络安 全软 件 11.6.1 检测项 目和 技术 要求 网络安 全软 件的 检测 项目 和技术 要求 见表18。表18 网络安 全软 件 的 检测 项目 和技术 要求 序号 检测项目 技术要求 主控项目 1 工作状态 启动、运行、停止、退出正常，无异常报警 2 软件授权 有正版授权 3 身份认证 用户身份标识唯一、鉴别正常 4 事件记录 攻击行为记录、统计正常 5 病毒库 定期更新病毒库 6 保密性 发布内容应符合设计要求 7 系统设置 1）自启动设置正常；2）系统资源管理正常 一般项目 1 安全补丁 定期安装补丁 11.6.2 检测方 法 网络安 全软 件的 检测 可采 用下列 方法 进行：a)工作状 态、软件 授权、病 毒库、保密 性、系统 设置、安全 补丁 可采 用人 工检 查的方 式检 测；b)其他检 测项 目应 执 行 GB/T 20281 的 规定。12 联合测 试 联合测 试可 采用 试运 行的 方式检 测；不具 备试 运行 条件的，可 采用 模拟 运行 的方式 检测。联合测 试的 检测 项目 和技 术要求 见表19。DB32/T 3623 2019 16 表19 联合测 试的 检测 项目 和技 术要求 序号 检测项目 技术要求 主控项目 1 数据采集 数据准确，传输正常 2 数据 处理 数据分析、计算、存储、访问、备份等 功能正常 3 操作控制 1）闸门、变配电等设备 单步控制正常；2）闸门定开高、定流量、定水位等 控制 正常 4 通信 1）监控系统应用 软件与现地控制设备、数据采集设备通信正常；2）数据上传正常 5 软件界面 1）曲线、报表生成 正常；2）界面调用正确、快速 6 视音频 视音频采集、播放、存储、回放正常 一般项目 1 打印 报表、曲线打印正常 2 防雷接地 防雷接地 正常 3 其他 应符合其他检测项目的技术要求 _
