托盘包装单元货物的运输包装试验方法DB12／T 871-2019.pdf

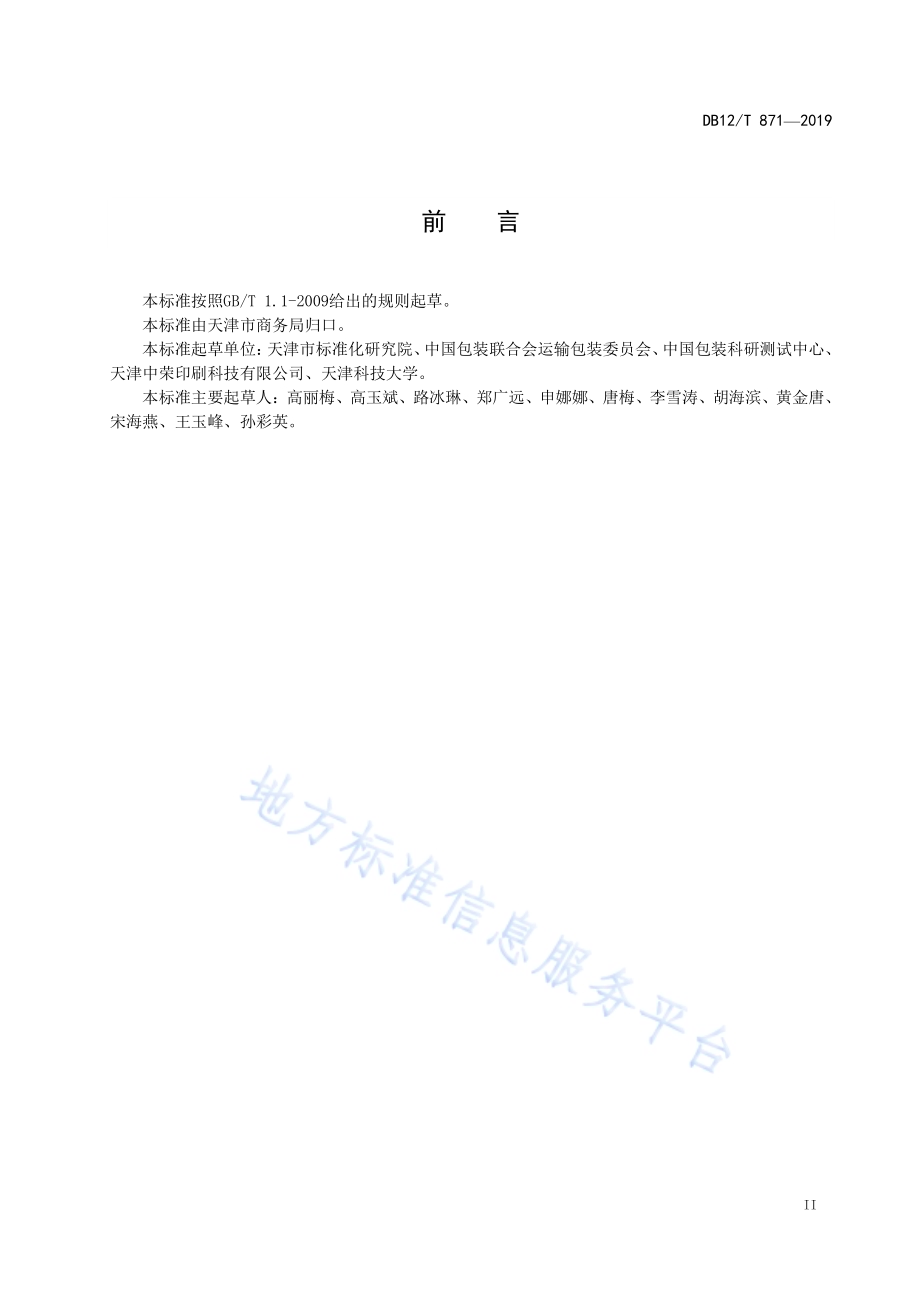

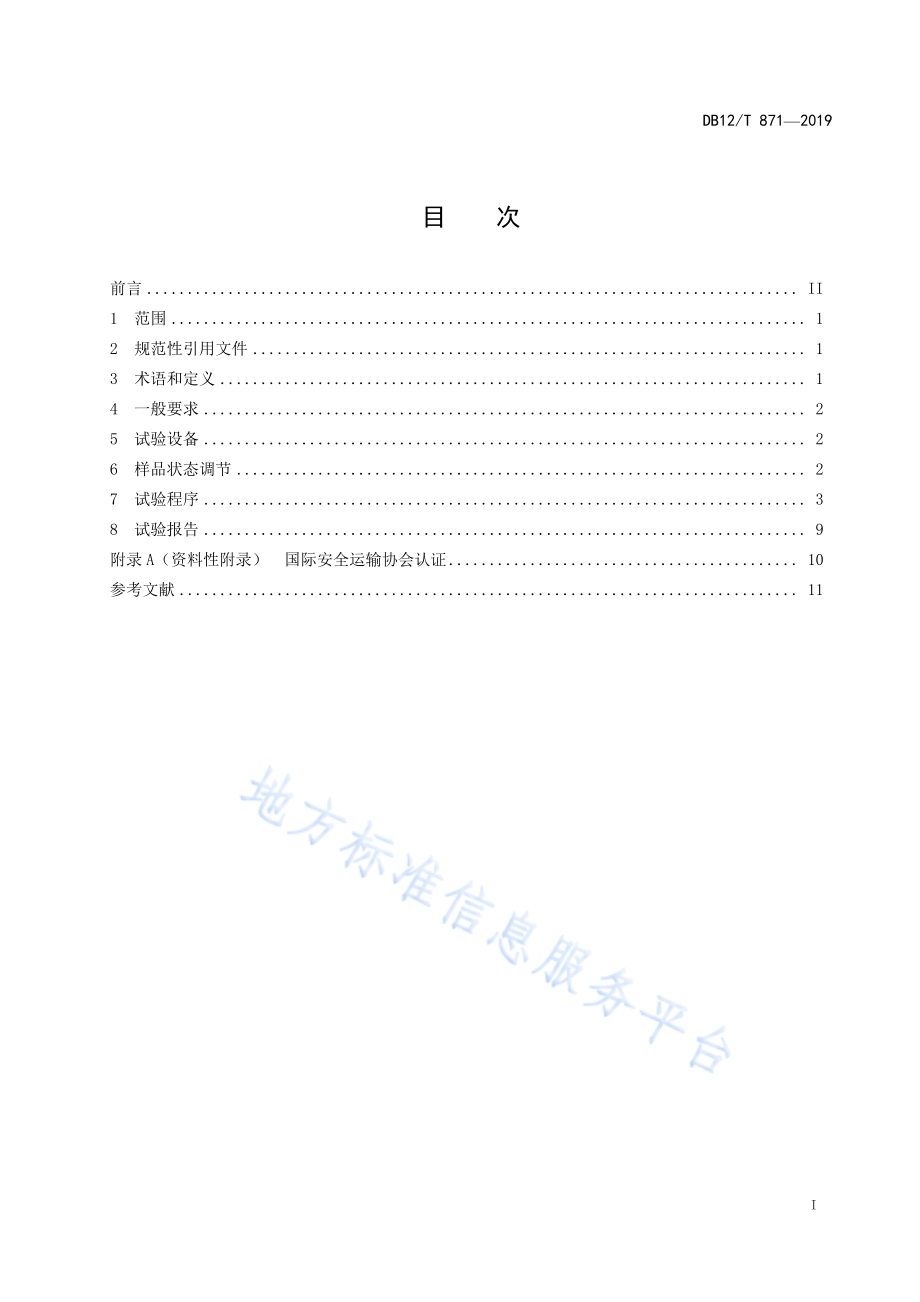

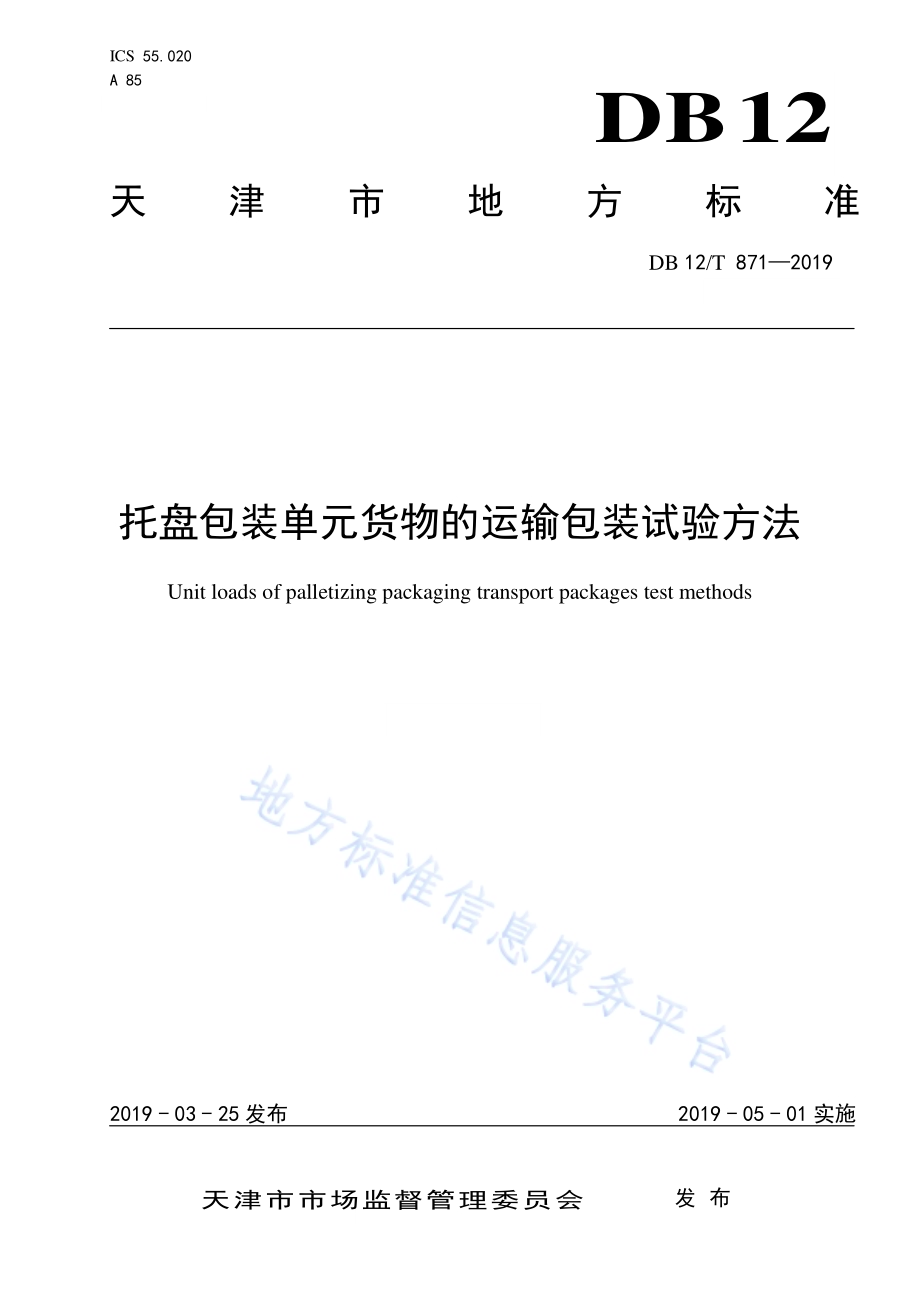

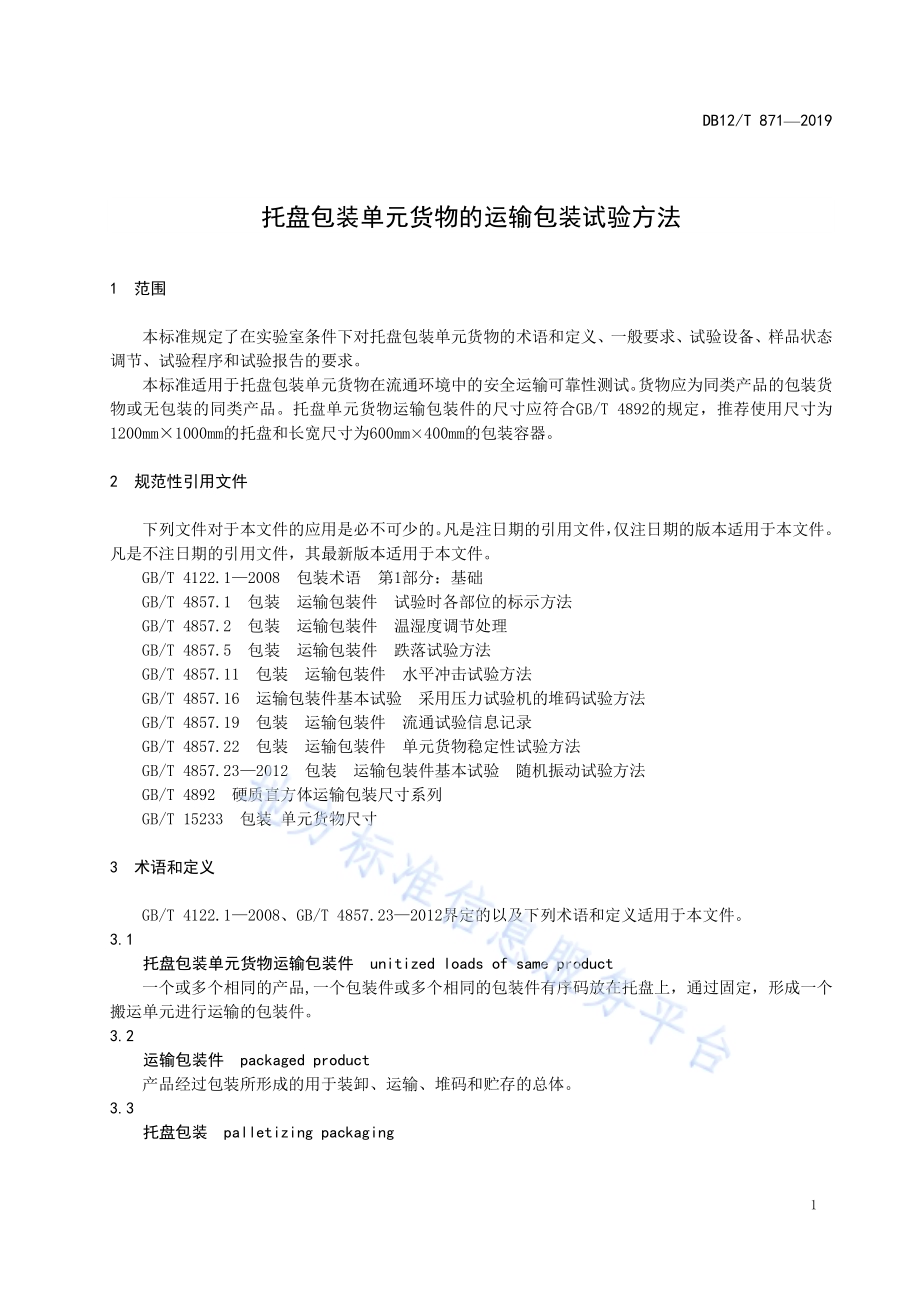

ICS 55.020 A 85 DB12 天津市 地 方 标 准 DB 12/T 871 2019 托盘包装 单元货物 的运输包 装试验方 法 Unit loads of palletizing packaging transport packages test methods 2019-03-25 发布 2019-05-01 实施 天 津 市 市 场 监 督 管 理 委 员 会 发布 DB12/T 871 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般要 求.2 5 试验 设备.2 6 样 品状 态调 节.2 7 试 验程 序.3 8 试 验报 告.9 附录A（资 料性 附录）国际安 全运 输协 会认 证.10 参考文 献.11 DB12/T 871 2019 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由天 津市 商务 局归 口。本标准 起草 单位：天 津市 标 准化研 究院、中 国包 装联 合 会运输 包装 委员 会、中国 包 装科研 测试 中心、天津中 荣印 刷科 技有 限公 司、天 津科 技大 学。本标准 主要 起草 人：高 丽 梅、高玉 斌、路 冰琳、郑 广 远、申娜 娜、唐 梅、李雪 涛、胡 海滨、黄金 唐、宋海燕、王 玉峰、孙 彩英。DB12/T 871 2019 1 托 盘包装 单元货物 的运输 包装试验 方法 1 范围 本标准 规定 了在 实验 室条 件下对 托盘 包装 单元 货物 的术语 和定 义、一 般要 求、试验设 备、样 品状 态调节、试验 程序 和试 验报 告的要 求。本标准 适用 于托 盘包 装单 元货物 在流 通环 境中 的安 全运输 可靠 性测 试。货物 应 为同类 产品 的包 装 货物 或 无 包 装 的 同 类 产 品。托 盘 单 元 货 物 运 输 包 装 件 的 尺 寸 应 符 合GB/T 4892 的规 定，推 荐 使 用 尺 寸 为1200mm 1000mm 的托 盘和 长宽尺 寸为600mm 400mm 的包装 容器。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本适 用于 本文 件。GB/T 4122.1 2008 包 装 术语 第1 部分：基 础 GB/T 4857.1 包装 运 输 包装件 试 验时 各部 位的 标示方 法 GB/T 4857.2 包装 运 输 包装件 温 湿度 调节 处理 GB/T 4857.5 包装 运 输 包装件 跌 落试 验方 法 GB/T 4857.11 包装 运 输包装 件 水平 冲击 试验 方法 GB/T 4857.16 运输 包装 件基本 试验 采 用压 力试 验机的 堆码 试验 方法 GB/T 4857.19 包装 运 输包装 件 流通 试验 信息 记录 GB/T 4857.22 包装 运 输包装 件 单元 货物 稳定 性试验 方法 GB/T 4857.23 2012 包装 运 输包 装件 基本 试验 随机 振动 试验 方法 GB/T 4892 硬 质直 方体 运 输包装 尺寸 系列 GB/T 15233 包装 单元 货 物尺寸 3 术语和 定义 GB/T 4122.1 2008、GB/T 4857.23 2012 界定 的以 及下列 术语 和定 义适 用于 本文件。3.1 托盘包 装单 元货 物运 输包 装件 unitized loads of same product 一个或 多个相 同的 产品,一 个包装 件或多 个相 同的包 装件有 序码放 在托 盘上，通过固 定，形 成一 个搬运单 元进 行运 输的 包装 件。3.2 运输包 装件 packaged product 产品经 过包 装所 形成 的用 于装卸、运 输、堆码 和贮 存的总 体。3.3 托盘包 装 palletizing packaging DB12/T 871 2019 2 将包装 件或 产品 堆码 在托 盘上，通过 捆扎、裹 包或 胶粘等 方法 加以 固定，形 成一个 搬运 单元，以 便用机械 设备 搬运 的包 装形 式。GB/T 4122.1 2008，定 义2.18 3.4 单元货 物 unit load 通过一 种或 多种 手段 将一 组货物 或包 装件 拼装 在一 起，使 其形 成一 个整 体单 元，以利 于装 卸、运输、堆码和 贮存。GB/T 4122.1 2008，定 义2.21 3.5 功率谱 密度 power spectral density,PSD 单位频 率下 随机 振动 的加 速度信 号的 方均 值。GB/T 4857.23 2012，定义3.2 3.6 加速度 均方 根值 Great acceleration mean square root value,grms 在全部 频率 范围 内PSD 积 分 值的平 方根 值。GB/T 4857.23 2012，定义3.5 4 一般要 求 4.1 托盘包 装应 按本 标准 进行 运输包 装试 验。4.2 在试验 中运 输包 装件 出现 任何失 效都 应立 即终 止试 验，并 对码 放方 式和 集装 方式重 新设 计，按试验顺序 重新 进行 试验。4.3 检查试 验中 出现 的失 效，评价托 盘包 装单 元货 物的 货损原 因，包括 包装 物的 变形、蠕变、塌 陷，材料老 化或 包装 材料 的不 适应性。4.4 温控运 输包 装件 应根 据实 际运输 条件 做温 湿度 调节 后进行 试验，并 评价 包装 失效造 成的 温控 失效货损。5 试验设 备 5.1 振动试 验台 应符 合 GB/T 4857.23 的 规定。承 载能 力1000kg,试 验台 尺寸 应适 宜 托盘尺 寸 1200mm1000mm。5.2 压力试 验机 应符 合 GB/T 4857.16 的 规定，施 加负 荷 能力 10000kg。5.3 水平冲 击试 验机 和斜 面冲 击试验 机应 符 合GB/T 4857.11 的规 定，承载 能力 1000kg。5.4 跌落试 验装 置符 合 GB/T 4857.22 的 规定。6 样品状 态调 节 托盘包装的样品试验前温 湿度调节应在温度：（232）；相对湿度：（505）%下放置12个小时并选择表1 中的 温湿度 预期 条 件作为 试验环 境条 件。宜 按最高 和最低 的温 湿度条 件进行 试验，或者 是产 品实际使 用中 最高 的温 湿度 条件。选择 多个 温湿 度调 节条件，温 湿度 调节 后应 按照试 验程 序完 成 每 一 项 运输试验，再 进行 下一 个温 湿度调 节和 试验 程序。表1 温湿度 调节 条件 DB12/T 871 2019 3 预期条件 时间 h 温度 湿度%极端寒冷相对湿度不限 72 292 不控制相对湿度 寒 冷、潮 湿 72 5 2 相对湿度855 标 准 温 湿 度 72 232 相对湿度505 湿热 72 382 相对湿度855 湿 热 然 后 极 热，中 等 相 对 湿 度 72然后 6 382 然后602 相对湿度855 然后 30 5 高 温 相 对 湿 度 不 限 72 502 不控制相对湿度 极端干热 72 602 相对湿度155 严 寒 相 对 湿 度 不 限 72-182 不控制相对湿度 自 定 义 上 限 72 基 于 已 知 条 件 已知条件 自 定 义 下 限 72 基 于 已 知 条 件 已知条件 自 定 义 循 环 条 件 72 基 于 已 知 条 件 已知条件 7 试验程 序 7.1 试验 样品 的准 备 7.1.1 试验样 品应 是未 经试 验的 实际包 装和 产品，若 没有 实际包 装或 产品，替 代品 应尽可 能和 实际 包装或产 品一 致。为 保证 试 验样品 状态 完好，运送 到 实验室 的产 品和 包装 必须 是过度 包装，或者 到达 实 验室后更 换新 包装。应 详细 记录产 品和 包装 的外 形、材料和 结构。宜 以图 文方 式进行 详细 记录。7.1.2 一个样 品（一个 托盘 包装 单元货 物运 输包 装件），执行本 试验 程序 一次。应 按照本 试验 程序 执行五次 或更 多次，每 次试 验使用 新样 品。7.1.3 试验前 应 按GB/T 4857.1 的要求 对托 盘包 装单 元货 物标示，见 图1。图1 托盘包 装单 元货 物标 示部 位 7.2 试验样 品的 预处 理 按表1 的规 定，选择 条件 对 试验样 品进 行温、湿 度预 处理。DB12/T 871 2019 4 7.3 试验时 的温 湿度 条件 试验应 在与 预处 理相 同的 温湿度 条件 下进 行，如果 达不到 预处 理条 件，则必 须在试 验样 品离 开 预 处理条件5min 之内 开始 试验。7.4 试验顺 序 按表2 的顺 序进 行试 验。表2 托盘包 装单 元货 物运 输包 装试验 顺序 试验顺序 试验项目 试验参数 试验要求 1 温 湿 度 预 处 理 实 验 室 温 湿 度 必选 2 可控温湿度试验 从表1 中选择 可选 3 斜 面 冲 击 试 验 冲击速度1.1m/s 二选一 水 平 冲 击 试 验 冲击速度1.1m/s 4 旋 转 棱 跌 落 试 验 跌落高度200mm 必选 5 试验机加压并释放 试 验 压 力 计 算 值x 1.4 三选一 试验机加压并保持 试 验 压 力 计 算 值 载荷和加载板 试 验 压 力 计 算 值 6 随机振动试验 Grms 为0.54 必选 7 旋 转 棱 跌 落 试 验 跌落高度200mm 必选 7.5 试验步 骤 7.5.1 斜面冲 击试 验 使用一 个可 控10 做 斜角 的试验 器材 来支 撑托 盘单 元货物，提 供水 平撞 击。将 托盘单 元货 物放 置 在台车上 贴靠 着台 车台 板，沿斜面 将台 车拉 开4m，然 后使其 沿斜 面自 由下 滑，直至撞 击冲 击板。冲 击 末 速度达到1.1m/s 5%。7.5.2 水平冲 击试 验 将试验 样品 按预 定状 态放 置在台 车上。利 用水 平冲 击试验 机进 行试 验时，试 验样品 的冲 击面 应 与 台车前缘 平齐。对试 验样品 进行面 冲击时，其 冲击面 与挡板 冲击面 之间 的夹角 不得大 于20,如试 验 样 品为平行 六面 体，则应 使组 成 该棱的 两个 面中 的一 个面 与挡板 冲击 面的 夹角 误差 不大于 5 或 在预 定 角。DB12/T 871 2019 5 利用水 平冲 击试 验机 进行 试验时，使 台车 沿钢 轨以 预定速 度运 动，并在 到达 挡板冲 击面 时达 到 所需要的冲 击速 度的 士10%以内(以较 大的 数值 为准)。冲 击末速 度达 到1.1m/s 5%。7.5.3 旋转棱 跌落 将托盘 单元 货物 置于 混凝 土平面 上。抬 起托 盘单 元 货物的 一端 边，将 一木 块 或其他 支撑 物（高 度为50mm）垫在 被抬起 的底 边 下，使 这一底 边距 支撑物 的支点 约100mm。抬起托 盘 单元货 物的另 一端，直 至货物底 部距混 凝土 平面200mm 后放 开，任 其自 由落下。当托 盘单元 货物 较高或 上部较 重时，在试 验时 应防止托 盘单 元货 物在 跌落 后翻倒。7.5.4 压力试 验 7.5.4.1 堆码仓 储时 间未 超 过 48 小 时，压 力试 验的 压力 值/载 荷是由 仓储 堆码 压力 和车 辆堆码 压力 的最大值 来确 定的。可使 用 公式来 计算 这些 数值。可 采用压 力试 验机 或载 荷和 加载板 来进 行试 验。如 果 采用压力 试验 机，“加 压并 释放”和“加压 并保 持”的方法 均可 使用。堆 码仓 储时间 超 过 48 小时，按 表3 计算 仓储 堆码 压力 和表4 计算 车辆 堆码 压力。7.5.4.2 在使用 加压 并释 放的 压力 试验方 法时，使 用补 偿系 数 1.4 之前，应 先确 定仓 储堆码 压力 或车辆堆码 压力 中的 较大 值，用于压 力试 验。表3 仓储堆 码压 力计 算方 法 试验系统 方法 试验压力 牛顿(N)或 千克(kg)压力试验机 加压并释放 Wt(S 1)F 9.8 1.4 加压并保持 Wt(S 1)F 9.8 载荷和加载板 加压并保持（固定载荷试验）Wt(S 1)F DB12/T 871 2019 6 表4 车辆堆 码压 力计 算方 法 试验系统 方法 试验压力 牛顿(N)或千克(kg)压力试验机 加压并释放 Wt F 9.8 1.4 加压并保持 Wt F 9.8 载荷和加载板 加压并保持（固定载荷试验）Wt F 注1：如果托盘包装单元货物的高度达到或超过1.4m，F 系数值取1.5；如果托盘包装单元货物的高 度小于1.4m，F 系数值取3。如果使用其它系数，应在试验报告中详细说明。注2：式中：Wt-托盘包装单元货物的重量，单位为千克（kg）；S-托盘包装单元货物的堆码 层数（包括最底下的一层）；F-补偿系数；1.4-时间补偿系数；9.8-转换系数。7.5.5 振动试 验 7.5.5.1 使用 表5 的 数据 输入 振动 控制器 产生 相应 的加 速度 对频率 的频 谱。最 大加 速 度均方 根 值 Grms 是0.54。振 动图 谱运 行到 峰值 为 45.13mm。见图2。振动系 统应 使用 一套 合适 的限位 装置，目的 是防 止试验样 品脱 离台 面，保持 运输包 装件 振动 方向，且 不能限 制样 品在 垂直 方向 上的 运 动。表5 随机振 动频 率-功率 谱密 度 频率 Hz 功率谱密度g2/Hz 1.0 0.00072 3.0 0.018 4.0 0.018 6.0 0.00072 12.0 0.00072 16.0 0.0036 25.0 0.0036 30.0 0.00072 DB12/T 871 2019 7 40.0 0.0036 80.0 0.0036 100.0 0.00036 200.0 0.000018 图2 随机振 动功 率谱 密度 图（功率谱 密度-频 率）7.5.5.2 计算振 动试 验时 间 估算运 输包 装件 在陆 运过 程中的 运输 距离，然 后通 过下列 公 式 来确 定试 验时 间，最 长试 验时 间 不 超过240min。T=D/8.(1)式中：T-试验时间,分钟min；D-运输距离，千米km。7.5.6 检验 试验过 程中，如 果托 盘包 装单元 货物 出现 以下 情况，可判 定为 失效：a)托盘或 包装 损坏，导 致货 物无法 进一 步流 通、储存 和周转；b)托盘包 装单 元货 物的 完整 性下降，以 致不 能保 证进 一步搬 运。8 试验报 告 试验报 告的 内容 应按GB/T 4857.19 的 有关 规定 编写 和 记录。试验 报告 应详 细注 明：DB12/T 871 2019 8 a)试验按 照本 标准 的要 求进 行；b)托盘包 装单 元货 物运 输包 装件的 重复 试验 次数；c)描述托 盘包 装单 元货 物的 码放方 式、尺寸、结 构和 材料；d)描述托 盘包 装单 元货 物的 内容和 布局（模 拟物 或仿 形物应 说明）；e)出口货 物或 采购 方有 认证 要求时 见附 录 A。DB12/T 871 2019 9 附 录 A（资料 性附 录）国际安 全运 输协 会认 证 获取 国际安全运 输协会运输包 装件认证应 按照协会的认 证报告的有 关规定编写和 记录。ISTA运输测试（Transit Tested）认 证标志 是注 册认 证标 志，见图A.1，只 能在 已认 证的 包装上 印刷；只能 根据 协会的许 可协 议使 用；由 协 会的托 运商 会员 使用。认 证标 志 包含 制造 商许 可号，当 托运 商会 员在 包装 件 上印刷 认证标志时，说明该会员 向客户、供应 商及承运商 表明，此运输 包装件满足 了 ISTA 运输测 试的要求。产品制造商 要成为ISTA 托运 商类型的会员，且遵 守许可协议，才能获得运 输包装件的认 证。检验实验 室同 时也 是ISTA 会 员且会 员资 格有 效才 能向ISTA 总 部提 交试 验报 告。为了保 证ISTA 运 输测 试 认证标 志的 有效 性，运 输 包装件 在产 品、工 艺、包 装上有 任何 变动 都应 重新进行 试验。运 输包 装件 应定期 重新 进行 试验，例 如，每 年一 次。图A.1 ISTA 运输 测试 认证 标志 DB12/T 871 2019 10 参 考 文 献 1 本标 准中 试验 程序 参 照国际 安全 运输 协会 标准ISTA 3E（2016）相 同产 品的集 合包 装 英 文版制定。_
