县级森林扑火前指携行装备配置规范DB23／T 2587-2020.pdf

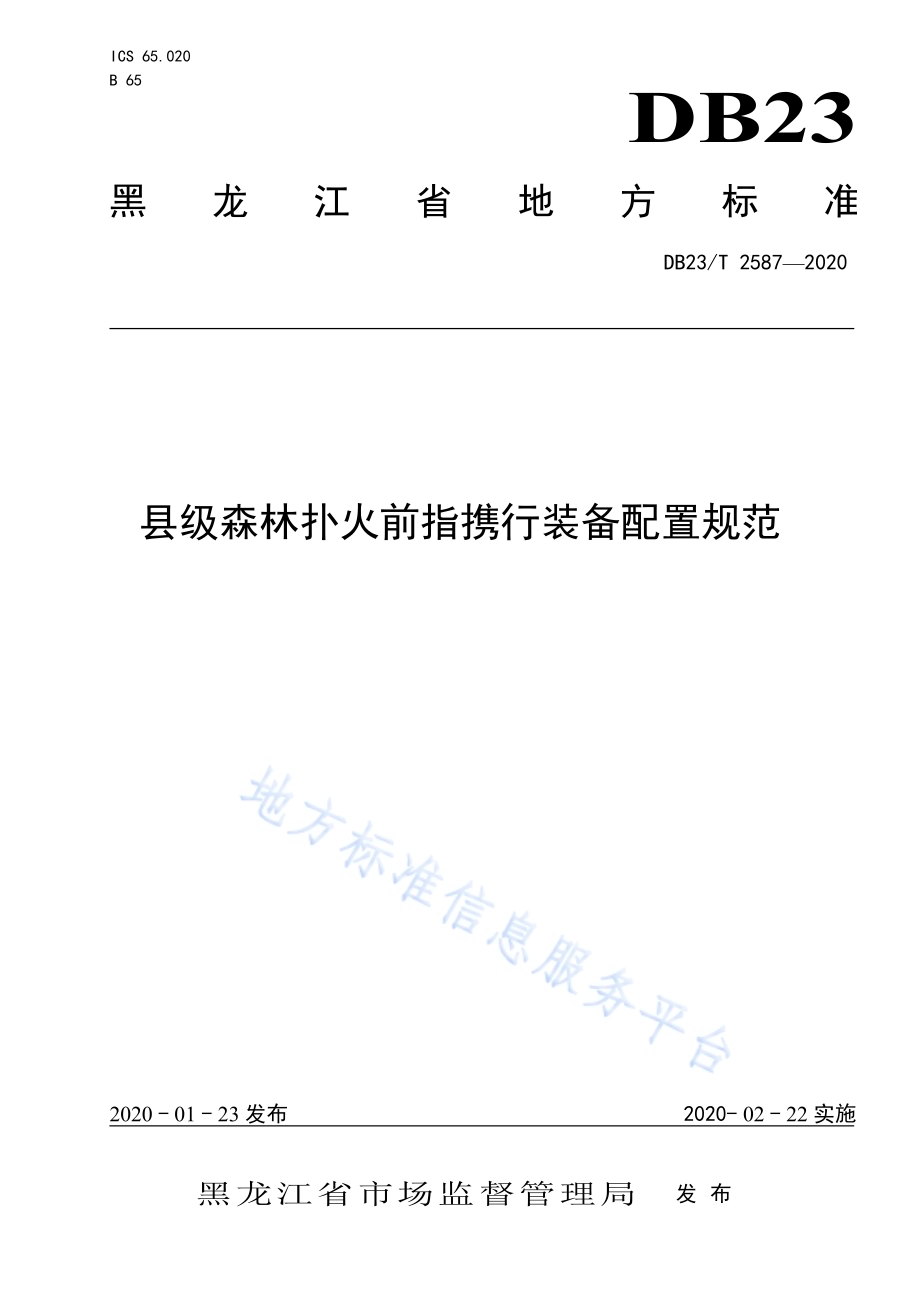

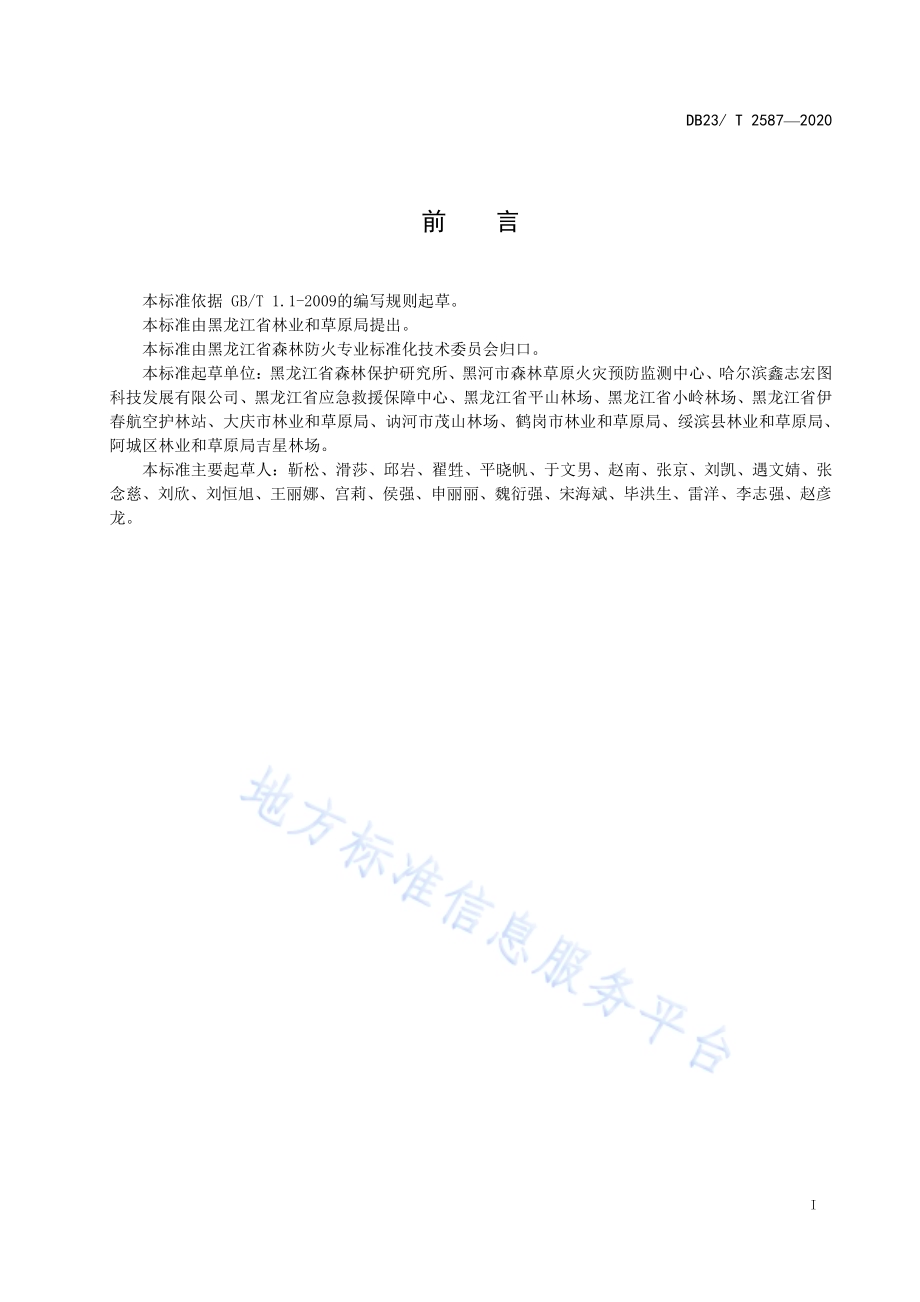

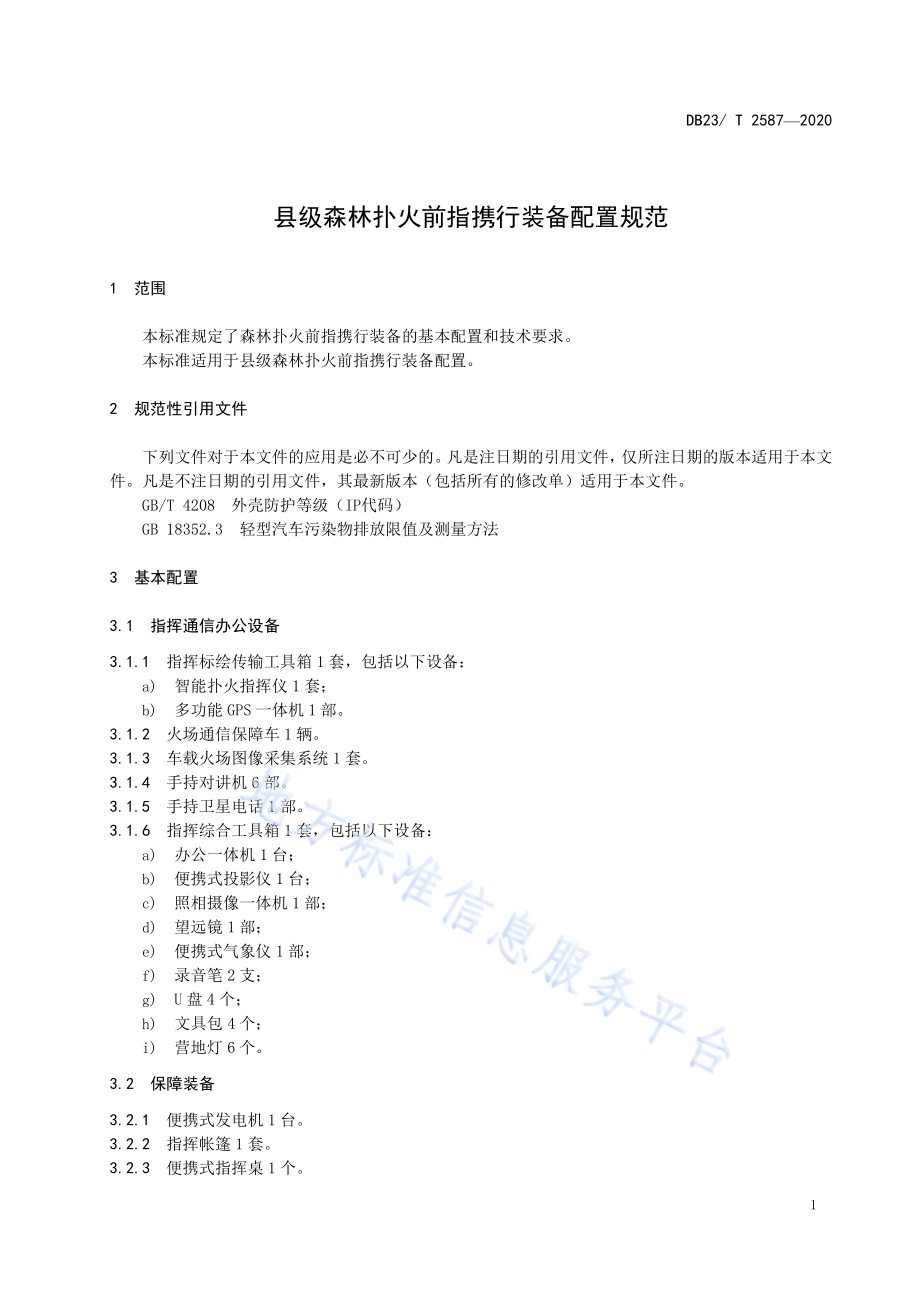

I C S 6 5.0 2 0B 6 5DB23黑 龙 江 省 地 方 标 准D B 2 3/T 2 5 8 7 2 0 2 0县 级 森 林 扑 火 前 指 携 行 装 备 配 置 规 范2020-01-23 发 布 2 0 2 0-02-22 实 施黑 龙 江 省 市 场 监 督 管 理 局发 布D B 2 3/T 2 5 8 7 2 0 2 0I前 言本 标 准 依 据 G B/T 1.1-2 0 0 9 的 编 写 规 则 起 草。本 标 准 由 黑 龙 江 省 林 业 和 草 原 局 提 出。本 标 准 由 黑 龙 江 省 森 林 防 火 专 业 标 准 化 技 术 委 员 会 归 口。本 标 准 起 草 单 位：黑 龙 江 省 森 林 保 护 研 究 所、黑 河 市 森 林 草 原 火 灾 预 防 监 测 中 心、哈 尔 滨 鑫 志 宏 图科 技 发 展 有 限 公 司、黑 龙 江 省 应 急 救 援 保 障 中 心、黑 龙 江 省 平 山 林 场、黑 龙 江 省 小 岭 林 场、黑 龙 江 省 伊春 航 空 护 林 站、大 庆 市 林 业 和 草 原 局、讷 河 市 茂 山 林 场、鹤 岗 市 林 业 和 草 原 局、绥 滨 县 林 业 和 草 原 局、阿 城 区 林 业 和 草 原 局 吉 星 林 场。本 标 准 主 要 起 草 人：靳 松、滑 莎、邱 岩、翟 甡、平 晓 帆、于 文 男、赵 南、张 京、刘 凯、遇 文 婧、张念 慈、刘 欣、刘 恒 旭、王 丽 娜、宫 莉、侯 强、申 丽 丽、魏 衍 强、宋 海 斌、毕 洪 生、雷 洋、李 志 强、赵 彦龙。D B 2 3/T 2 5 8 7 2 0 2 01县 级 森 林 扑 火 前 指 携 行 装 备 配 置 规 范1 范 围本 标 准 规 定 了 森 林 扑 火 前 指 携 行 装 备 的 基 本 配 置 和 技 术 要 求。本 标 准 适 用 于 县 级 森 林 扑 火 前 指 携 行 装 备 配 置。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 4 2 0 8 外 壳 防 护 等 级（I P 代 码）G B 1 8 3 5 2.3 轻 型 汽 车 污 染 物 排 放 限 值 及 测 量 方 法3 基 本 配 置3.1 指 挥 通 信 办 公 设 备3.1.1 指 挥 标 绘 传 输 工 具 箱 1 套，包 括 以 下 设 备：a)智 能 扑 火 指 挥 仪 1 套；b)多 功 能 G P S 一 体 机 1 部。3.1.2 火 场 通 信 保 障 车 1 辆。3.1.3 车 载 火 场 图 像 采 集 系 统 1 套。3.1.4 手 持 对 讲 机 6 部。3.1.5 手 持 卫 星 电 话 1 部。3.1.6 指 挥 综 合 工 具 箱 1 套，包 括 以 下 设 备：a)办 公 一 体 机 1 台；b)便 携 式 投 影 仪 1 台；c)照 相 摄 像 一 体 机 1 部；d)望 远 镜 1 部；e)便 携 式 气 象 仪 1 部；f)录 音 笔 2 支；g)U 盘 4 个；h)文 具 包 4 个；i)营 地 灯 6 个。3.2 保 障 装 备3.2.1 便 携 式 发 电 机 1 台。3.2.2 指 挥 帐 篷 1 套。3.2.3 便 携 式 指 挥 桌 1 个。D B 2 3/T 2 5 8 7 2 0 2 023.2.4 便 携 式 指 挥 椅 6 个。3.2.5 应 急 照 明 灯 2 个。3.2.6 急 救 箱 1 个。3.2.7 野 外 水 壶 饭 盒 1 人/套。3.2.8 套 内 设 备 防 护 箱 2 套。3.3 个 人 防 护 装 备3.3.1 防 护 头 盔。3.3.2 指 挥 服。3.3.3 防 刺 靴。3.3.4 防 火 手 套。3.3.5 羽 绒 睡 袋。4 技 术 要 求装 备 技 术 要 求 见 附 录 A。D B 2 3/T 2 5 8 7 2 0 2 03A A附 录 A（规 范 性 附 录）森 林 扑 火 前 指 携 行 装 备 技 术 参 数 一 览 表序号 名称 技术 参数要求 备注一 指挥 通信办公 设备1 指挥标绘传输工具箱 集成设备1.1 智能扑火指挥仪1、内置正版 扑火指挥系统软件2 0 1 8 版（提供著作权证明），提供森林防火专业标绘功能2、内 置 黑 龙 江 省 全 省 卫 星 影 像 图，并 按 黑 龙江省森林防火办统一的指挥格局要求，所有指挥 仪 内 部 署 扑 火 指 挥 图，地 图 坐 标 系 为 最 新2 0 0 0 国家大地坐标系3、内 置 森 林 防 火 专 题 数 据 库，森 林资 源 林 相数据库4、专业蓝牙G P S 天线，6 6 卫星追踪频道，定位精度5 m5、1 2 英 寸 电 磁 硬 显 示 屏，提 供 专 业 数 字电 磁笔，可手指多点触摸操作。重量不超8 0 0 g6、内置2 5 6 G 存储空间7、专业野外供电器，容量为6 8 0 0 0 m A8、专 用 野 外 防 护 工 具 箱，便 于 携 带及 野 外 使用9、多媒体视频、音频播放1 0、内置锂电池，最大提供9 h 不间断使用时间1 1、吸附式键盘+屏幕保护套二合一功能1 2、输出的专业态势文件格式与各个航空护林站及各级防火办软件系统无缝兼容1 3、配置U S B、W I F I、S D 接口1 4、配有H D M I,V G A 外接显示扩展转换器用 于 快 速 标 绘 和 传 输火 场 态 势 图 的 现 代 化的信息采集、传输、应用的设备平台1.2 多功能G P S 一体机1、提供4 G，3 G 通讯功能，5 寸屏幕2、北斗/G P S/G L O N A S S 三网定位，8 0 0 万像素拍摄照片，视频，可录音3、I P 6 8 防尘防水性能，能承受1.5 m 自然跌落4、内置全省1：2 5 万、1：5 万森林防火专题图5、专业森林防火G P S 定位软件6、内置温度，湿度传感器D B 2 3/T 2 5 8 7 2 0 2 042 通信保障车1、车辆部分：（1）发动机型号：G 4 B A，汽油（2）排量和功率（m l/k w）2.7/1 0 5（3）排放依据标准：G B 1 8 3 5 2.3-2 0 0 5 国+O B D2、通信部分：超短波中继站具 备 常 规 单 独 中 继 组 网 功 能 和 扫 描 联 网 模 式应急中继组网功能。集成配置包括：（1）中 继 台 主 机：K G 5 0 6 型（含 双 工 器），工作频段1 5 0 M H z-1 7 4 M H z,灵敏度0.2 5 V，发射功率3 0 W（2）预 设 扑 火 指 挥 专 用 信 道 C H 1,发 射 频 率1 6 3.3 5 0 M H z、接收频率1 5 7.6 5 0 M H z（3）供 电 系 统，集 成 设 备 包 括：逆 变 电源、充 供 电 转 换 电 源、硅 整 流 充 电 器、1 0 0 A h 免 维护蓄电池（4）系 统 在 保 障 通 讯 供 电 同 时，可 输 出A C 2 2 0 V/8 0 0 W 电源，亦可外接A C 2 2 0 V 电源（5）集成机柜：柜体钢板厚度1.5 m m，喷塑处理；机柜面板配置 O U T/I N 连接装置、供电控制装置、显示仪表（6）高增益天线：T O J-1 5 0 F 型，铝合金材质，增益6.5 d B i，长度3.3 m，重量3 K G（7）馈线：7 规格，长度8 m（8）天 线 升 降 器：手 动 升 降，展 开 高 度 6 m，闭合高度1.3 3 m，直径6 2 m m3、车载指挥台：（1）主机：I C-2 3 0 0 H 型，工作频段1 3 6 M H z-1 7 4M H z，灵敏度0.1 3 3 V，发射功率6 5 W（2）吸盘天线：1 6 0 M H z3车载火场图像采集系统1、G N S S 性能：（1）单点：2-5 m（C E P）；S B A S：1-3 m（C E P）；C O R S：1 m（C E P）（2）冷启动：4 5 s（3）热启动：3 0 s（4）通道数：7 22、系统配置：（1）操作系统：不低于A n d r o i d 5.1（2）C P U：不低于8 核1.5 G H z（3）R A M：不低于3 G B（4）R O M：3 2 G B（5）扩展：支持T F 卡扩展，最高支持1 2 8 G B3、显示屏：D B 2 3/T 2 5 8 7 2 0 2 05（1）尺寸：不低于8 英寸，触控屏（2）分辨率：不低于1 2 8 0 8 0 0（3）亮度（流明）：不低于4 5 0 c d/m 2（4）触摸屏：电容触摸，5 点触控，支持点触笔模式（5）点触笔：专业高精度，流畅精准绘图4、摄像头：（1）前置：不低于2 0 0 万（2）后置：不低于8 0 0 万/1 3 0 0 万（选配）（3）闪光灯：支持5、物理性能：（1）防水等级：不低于I P 6 7（2）防 摔：不 工 作 时，抗 1.5 m 自 然 跌 落 至 水泥地面不损坏（3）湿度：5%R H-9 5%R H（无凝露）（4）尺寸（m m）：2 3 5 1 3 8 2 0（L W H）（5）重量（含电池）：6 6 0 g（含电池）（6）工作温度：-3 0+6 0（7）储存温度：-4 0+7 0 6、数据通讯：（1）W i F i：8 0 2.1 1 b/g/n（2）移 动 通 讯：4 G 全 网 通 双 卡 双 待，支 持 移动、联通、电信4 G/3 G/2 G（3）蓝牙：B l u e T o o t h 4.1（4）U S B 接口：M i c r o U S B，O T G（支持热拔插U 盘）7、电源：（1）电池容量：9 0 0 0 m A h（2）工作电压：3.8 V（3）工作时长：不少于1 2 h8、物理功能：（1）条码模块：内置物理一维/二维条码扫描模块（可选）（2）红 外 模 块：内 置 电 力 红 外 抄 表 模 块，支持D L/T 6 4 5 协议及主流电表厂家红外通讯规约（3）重力感应：支持（4）光线感应：支持（5）距离感应：支持（6）电子罗盘：支持（7）陀螺仪：支持9、地图数据：（1）内置全省森林防火专题图D B 2 3/T 2 5 8 7 2 0 2 064 手持对讲机1、功率：5.5 w2、公网、专网U V 段3、三频显示双接收，有来电显示功能5 手持卫星电话1、尺 寸（m m）：1 5 0 7 5 1 5.6（折 叠 天 线 状态）2、重量（g）：2 5 23、卫星通讯：天通s 波段4、地 面 通 信：G S M B 2/B 3/B 8；C D M A B C 0；W C D M A B 1/B 8；T D S C D M A 3 4/3 9；F D D-L T E B 1/B 3；T D-L T E B 3 8/B 3 9/B 4 0/B 4 15、定位：G P S/A G P S；北斗6、W I-F I：8 0 2.1 1 b/g/n7、蓝牙：B l u e t o o t h 4.08、操作系统：A n d r o i d 5.1+M l f a v o r U I9、处理器：骁龙8 0 1 四核2.5 G H z C P U1 0、国产卫星芯片1 1、存储：2 G B R A M+3 2 G B R O M1 2、屏幕：5 英寸F H D 屏1 3、分辨率：1 9 2 0 1 0 8 01 4、电池：4 5 0 0 m A h，6 h 以上通话时间1 5、硬 件 接 口：T F 卡；双 S I M 卡；M i c r oU S B 2.0/O T G，3.5 m m 耳机1 6、摄 像 头：1 3 0 0 万 像 素 后 置 摄 像 头；5 0 0 万像素前置摄像头、闪光灯、自动对焦1 7、传感器：重力、距离、光线、接近传感器、海拔气压针、指南针1 8、三防等级：支持I P 6 5，抗1.2 m 硬面跌落1 9、温 度：工 作 温 度：-2 0 6 0；存 储 温度：-4 0 8 0 6 指挥综合工具箱 集成设备6.1 办公一体机1、具备打印、复印、传真（扫描）功能2、支持无线网络打印3、高速U S B 端口4、打印分辨率不低于4 5 0 0 5 0 0 d p i5、扫描类型：平板+馈纸式6.2 便携式投影仪1、重量不超过3 k g2、亮度不低于2 5 0 0 流明3、分辨率：1 0 2 4 7 6 84、运用D L P 投影技术5、带便携8 4 寸可折叠投影幕6、无线翻页激光笔：可充电便携式翻页笔/P P TD B 2 3/T 2 5 8 7 2 0 2 07翻页笔/激光翻页笔/无线演示器6.3 照相摄像一体机1、2 0 0 0 万以上有效像素2、2 4 m m 广角+4 0 倍光学变焦，高清视频录像3、4 0 倍 光 学 变 焦，智 能 面 部 优 先，自 动跟 踪对焦4、中央，高清显示屏类型5、支持连拍功能，H D M I,U S B 2.0 接口6、含3 2 G 存储卡，超轻便携6.4 望远镜1、双目望远镜2、放大倍率：1 0 倍3、变焦类型；定焦4、调焦方式：中央调焦5、物镜口径：5 0 m m6、最近焦距：3.0 m7、实际视场：5.0 度8、视野：1 0 0 0 m 出视野：8 7 m6.5 便携式气象仪1、G P S 定位功能2、坐标精度：3 位小数，0.0 5 分，（5 0 M）：N：0 9 0 E：0 1 8 0 3、测 定 指 标：温 度、湿 度、雨 量、风 向、风速4、防水等级：I P 5 46.6 录音笔1、内存不小于8 G2、1 3 小时以上连续录音3、1 5 米距离录音6.7 U 盘1、技术接口：U S B 2.02、存储容量：不小于3 2 G B6.8 文具包1、笔、橡皮、尺2、笔记本3、地形图6.9 营地灯1、L E D 光源多档功率2、防水：I P 6 8 防水3、内置5 0 0 0 m A 锂电池4、提供1 0 h 可持续照明二 保障 装备1 便携式发电机1、额定频率：5 0 H z2、额定交流电压：2 3 0 V3、额定电流：7 A4、额定功率：1.6 K V AD B 2 3/T 2 5 8 7 2 0 2 082 指挥帐篷1、覆盖面积（）：3 52、防风等级：8 级3、防水等级：5 0 K p a 静水压3 便携式指挥桌1、合金骨架2、含携行箱3、尺寸（m m）：3 6 0 0 1 1 0 0 8 5 04、重量（k g）：2 64 便携式指挥椅1、合金骨架2、含携行箱3、尺寸（m m）：4 2 0 6 0 0 1 0 04、单个重量（k g）：1.55 应急照明灯1、L E D 照明2、2 2 0 V 供电6 急救箱1、外形尺寸（m m）：3 5 5 2 1 5 2 2 02、重量（k g）：1.53、功能：消毒、止血、包扎、急救7 野外水壶饭盒1、水壶、饭盒2、容量（L）：13、外形尺寸（c m）：1 0 1 5 1 84、重量（g）：5 6 05、壁厚（m m）：1.5 1.76、附件：铝制壶体、壶盖（与壶体相连接）、餐盒、餐盒盖、帆布防烫袋8 套内设备防护箱1、箱体防护等级应符合G B 4 2 0 8 的规定2、防水：I P 6 7 防水3、箱 体 应 抗 压，外 壳 无 裂 纹，应 有足 够 的 机械强度和刚度4、箱 体 表 面 应 无 褪 色 及 永 久 性 污 渍，亦 无 划痕5、箱 的 提 手 及 箱 的 连 接 部 位 应 能 够承 受 箱 内物品的负荷，不出现永久变形和脱落6、箱 内 应 填 有 防 震 物 质，所 有 工 具和 器 械 应固定位置，不能因震动或晃动损坏或脱落防 护 箱 配 置 的 数 量 应能 够 将 套 内 所 有 设 备放入三 个人 防护装备D B 2 3/T 2 5 8 7 2 0 2 091 防护头盔1、冲 击 吸 收 性能（N）：头 模 所 受 的冲 击 值 应4 9 0 02、耐燃烧性能（s）：续燃时间不超过53、侧向刚性：帽壳最大变形不超过 4 0 m m，残余变形不超过1 5 m m4、披肩织物阻燃性能：氧指数3 05、面罩性能：可见光透过率9 0%6、总重量（g）：7 5 02 指挥服1、面料阻燃性要求（洗涤次数5 0 次）：（1）热防护系数 T P P（k W s/m 3）:皮肤直接接触：1 2 6；皮肤与服装间有空隙：2 5 0（2）不允许有熔融和滴落2、面料内在质量：（1）断裂强力（N）：洗前4 5 0；洗后4 0 0（2）撕破强力（N）：洗前2 5（3）水洗尺寸变化率（%）：-2.5+2.5（4）热稳定性（%）：1 0（5）甲醛含量（m g/k g）：直接接触皮肤7 5；非直接接触皮肤3 0 0（6）p H：4.0 9.03 防刺靴1、鞋后帮垂直高度不低于3 0 0 m m2、防水性能（p a）：4 9 0 53、阻 燃 性 能：氧 指 数 4 8；阴 燃 时 间 和 续 燃时间为0 s；损毁长度2 0 m m4、鞋底机械性能要求：（1）耐折（m m）：1 0（2）耐磨（磨损长度m m）：7（3）硬度（邵氏A）：6 0 8 0（4）防刺力（N）：5 0 04 防火手套1、隔热性能（C L）：0.2 02、阻燃性能：3 03、伸长率（%）：4 04、撕裂强度（N/m m 2）：4 05、耐机械穿刺（N）：6 05 羽绒睡袋1、纤 维 含 量：羽 绒 羽 毛 在 填 充 物 中所 占 质 量的比例5 02、羽绒羽毛填充物气味(级)：23、填充物质量偏差率（%）：-5.04、防钻绒性（根）：1 25、透气率（m m/s）：26、表面抗湿性（级）：3_
