电动气泵QGR001-2018.pdf

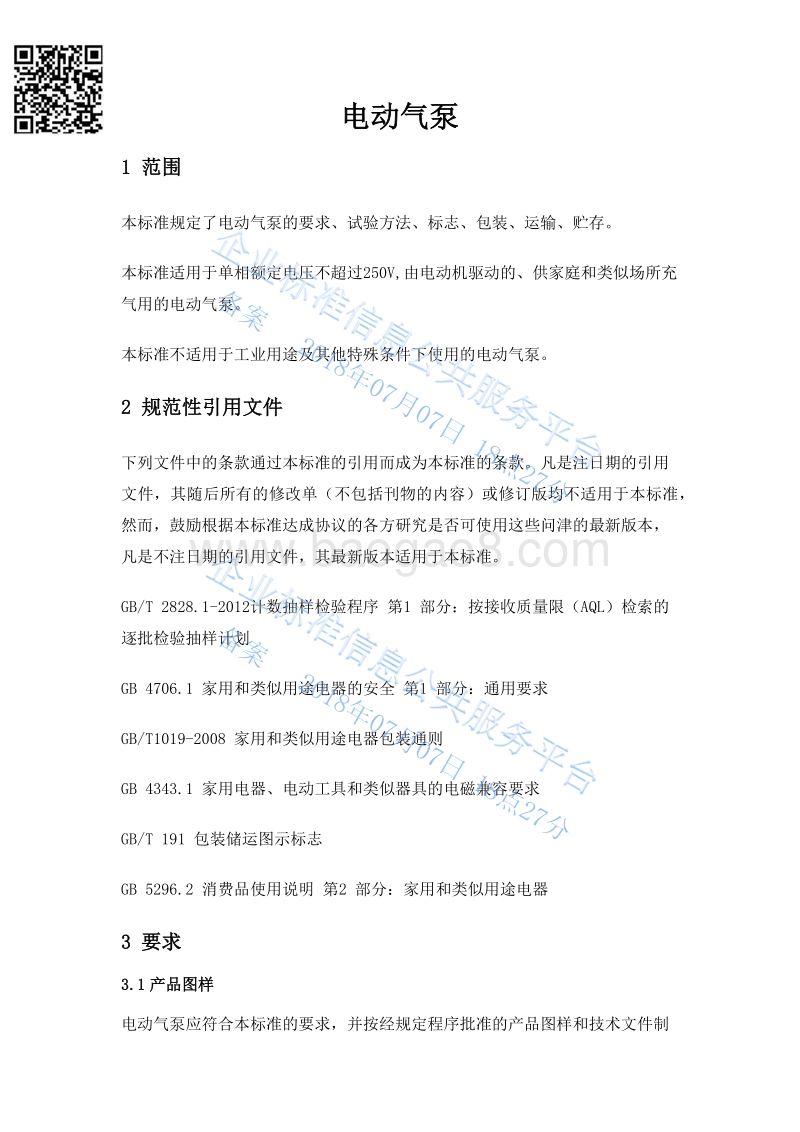

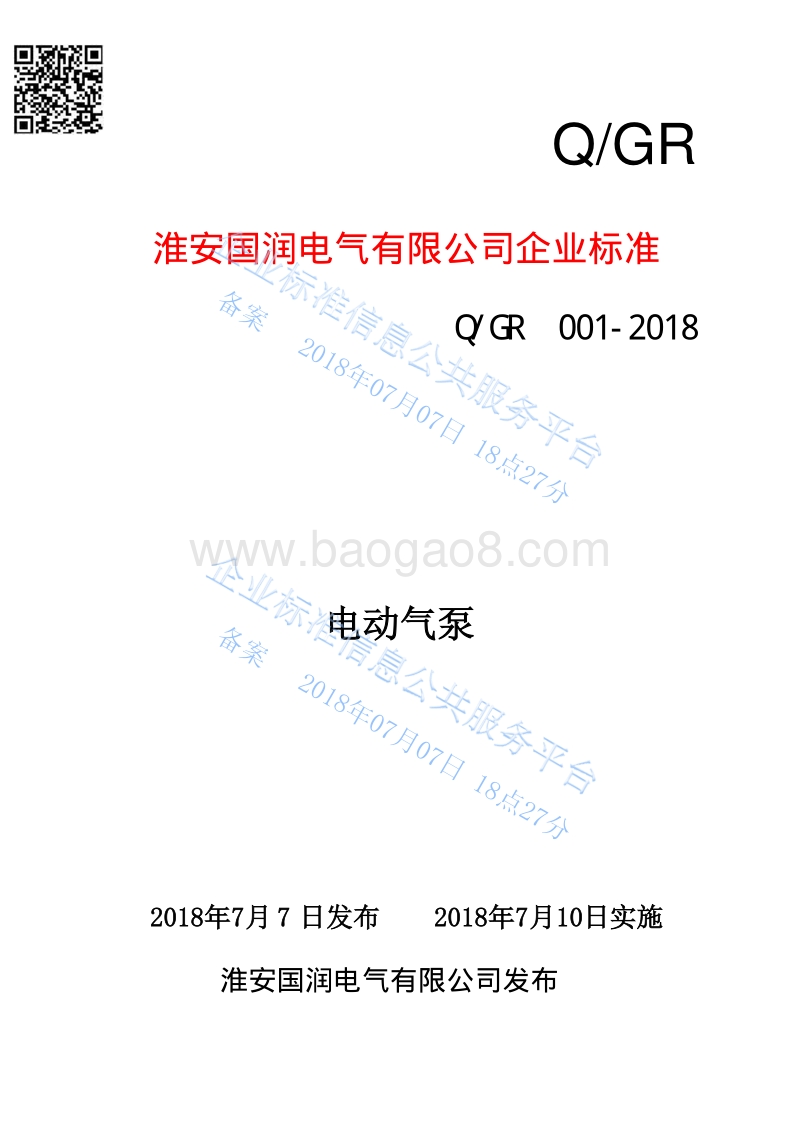

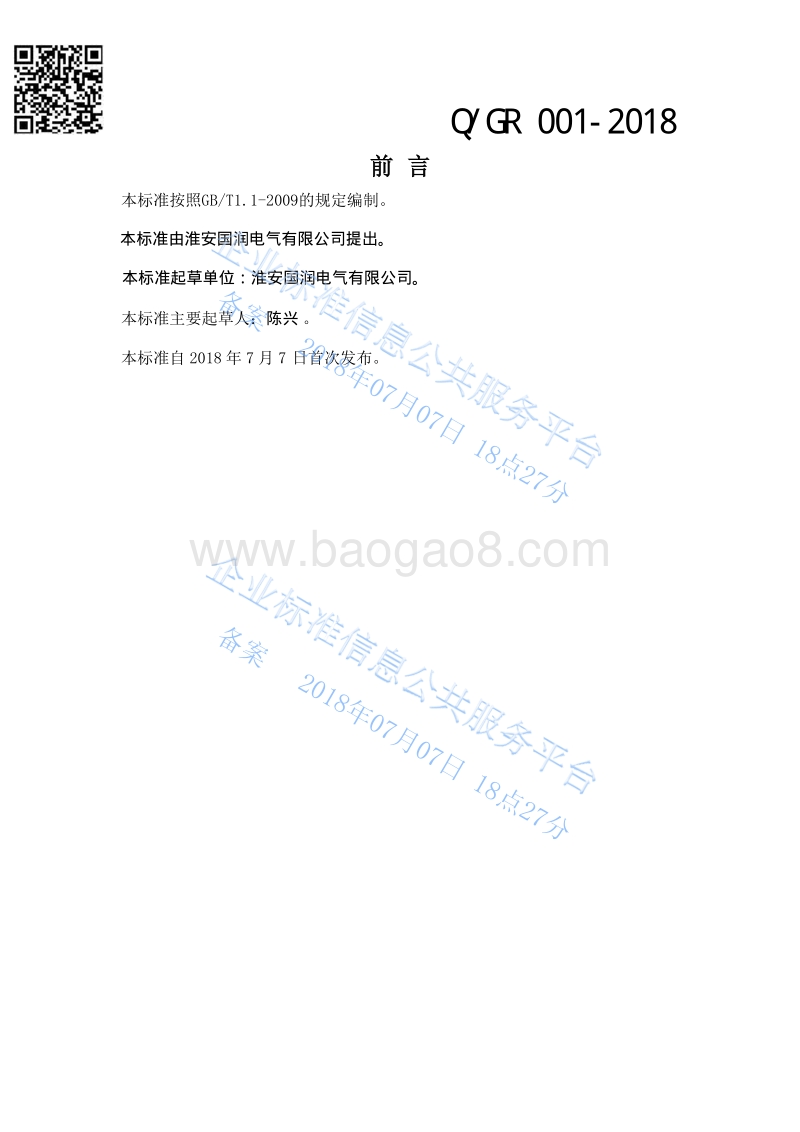

电动气泵 2018年 7月 7 日发布 2018年 7月 10日实施 RQ/GR淮安国润电气有限公司企业标准Q/GR 001-2018淮安国润电气有限公司发布备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分前 言 本标准按照 GB/T1.1-2009的规定编制。 本标准主要起草人： 。 本标准自 2018年 7月 7 日首次发布。 本标准由淮安国润电气有限公司提出。本标准起草单位：淮安国润电气有限公司。陈兴Q/GR 001-2018备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分电动气泵 1 范围 本标准规定了电动气泵的要求、试验方法、标志、包装、运输、贮存。 本标准适用于单相额定电压不超过 250V,由电动机驱动的、供家庭和类似场所充气用的电动气泵。 本标准不适用于工业用途及其他特殊条件下使用的电动气泵。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括刊物的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方 研究是否可使用这些问津的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2828.1-2012计数抽样检验程序 第 1 部分：按接收质量限（ AQL）检索的逐批检验抽样计划 GB 4706.1 家用和类似用途电器的安全 第 1 部分：通用要求 GB/T1019-2008 家用和类似用途电器包装通则 GB 4343.1 家用电器、电动工具和类似器具的电磁兼容要求 GB/T 191 包装储运图示标志 GB 5296.2 消费品使用说明 第 2 部分：家用和类似用途电器 3 要求 3.1产品 图样 电动气泵应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分造。如顾客另有要求，在符合安全要求的前提下，可按双方协商一致的约定执行。 3.2产品外观 3.2.1 颜色正确，电线无破损，电源线扎好，产品表面无划伤 、破裂 。 3.2.2 铭牌内容和警语 正确，图示和字体清楚，粘结牢固，不卷曲，无气泡 。 3.2.3 说明书字体 正确，印刷 无错， 图示清楚。 3.2.4 泵体内部组件无松动，泵壳之间无明显间隙，螺丝无松动凸起、打穿现象 。 3.3 产品 规格 3.3.1 铭牌、电压、电流、频率、电源线型号和插头规格正确。 3.3.2 说明书使用正确。 3.4 使用环境 3.4.1 环境空气温度不得 40。 3.4.2 环境空气相对湿度不超过 70%（温度为 25时）。 3.5 产品 功能 3.5.1 产品组件配合正常，充气咀配合恰当。 3.5.2 充 /放气功能正常实现，开关功能正常，产品 手感感觉振动正常，无明显杂音。 3.6电气性能 3.6.1功率 实测功率与额定功率的误差为 10%以内。 当 实测功率低于额定功率时，不能影响气泵的充、吸气功能。 3.6.2气压 输出气压不得低于我司标准 90 ，如 有 客户 特殊需求， 按供需双方商定。 3.6.3耐压 备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分用高压仪 检测电源线及泵体外壳部分，要求 AC3000V/5 mA /5S无击穿漏电报警 。 3.6.4电源线拉力 重量 4kg 拉力为 100N,1Kg 重量 4kg 的拉力为 60N,重量 1Kg的拉力 为 30N,在不利方向拉 电源线 25 次，试验后电源线 相对 位置应 2mm。 3.6.5噪声 在离气泵一米的距离，用精度为 0.1dB 的分贝计测试，气泵 噪声 强度应 95dB。 3.6.6高低压启动 在额定电压的 1.06倍和 0.85倍的条件下连续通电能正常启动运转。 3.6.7跌落 交流 气 泵在独立包装完整的前提下做 60cm 高跌落试验 3次，跌落试验结束后产品不应出现严重缺陷。 3.6.8温升 外置交流气泵在负载条件下，运作 10min、冷却 10min为 1个循环，连续 3个循环。试验期间 保护装置不应动作 ，温升满足 GB 4706.1要求。 3.6.9寿命 外置交流气泵连续空载 50个循环，运作 10min、冷却 10min为 1个循环；试验期间保护装置不应动作 ，试验后电动气泵功能完好，无异声、无异味，将电动气泵断电后拆解检查 后，气泵内部 不应有磨损和融化现象。 4 试验方法 4.1外观 和规格 目视 。 4.2功能 4.2.1 组装配合，将抽样的产品组件按照说明书组装，气咀比对样品内、外径尺寸或与气泵做配合检查。 4.2.2 将组装后的产品按铭牌或说明书标注的电源线要求通电，检查充、放（吸）气功能，检查产品是否有异声。 4.3性能 备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分4.3.1功率 测试 将产品连接在交流变频仪 上测试产品实际功率和电流。 4.3.2气压测试 在 交流变频仪 上按额定参数进行设置，用电子压力表测量其空载气压值。 4.3.3耐压测试 按 3.6.3要求 进行。 4.3.4电源线拉力测试 用精度 0.1N 的推拉力计，对线卡处做好标识，拉住电源线一端，按照 3.6.4的要求 进行 。 4.3.5噪声测试 在稳压变频电源上按额定参数进行设置，在额定电压、额定频率下运行至少3min后，按照 3.6.5要求 进行，测试时周边环境噪音应低于 60dB。 4.3.6高低压气动 按照 3.6.6要求进行，启动 10次，至少要有 8次能启动。 4.3.7跌落测试 按照 3.6.7要求进行 ,跌落试验结束后不应出现严重缺陷。 4.3.8温升测试 在 AC220V 的电压下按照 3.6.8要求进行，用热电偶测量。 4.3.9寿命测试 按照 3.6.9要求进行。 5 检验规则 5.1 组批 产品以同一原料、同一颜色、同一规格、同一班次的产品为一批次。 5.2 抽样 备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分随机抽取试样 30台。 5.3 出厂检验 出厂检验项目为外观质量、 3.3、 3.5 及 3.6 中的输入功率 、气压 、耐压测试。产品经抽样检验合格，并附有产品合格证方可出厂。 5.4 型式试验 型式试验项目包括本标准中规定的全部项目，型式试验每年不少于 1 次。发生下列情况之一时，应进行型式试验： 新产品的试制或定型鉴定； 正常生产后，产品设计、生产工艺、材料发生重大改变时； 停产 3个月以上恢复生产时； 出厂检验结果与上次型式试验有较大差异时； 国家质量监督机构提出型式检验要求时。 5.5 判定规则 产品经检验符合本标准规定，即为合格品。若产品检验结果不符合本标准时，允许复验一次。复验应在同一批次产品中加倍抽样，对不合格项目进行复验，结果仍不符合本标准时，则判定该批次产品为不合格。 6 标识、包装、运输、贮存 6.1 标识 6.1.1 标志 包装储运图示标志应符合 GB/T 191 规定。 6.1.2 标签 产品标签应标明制造工厂、厂址、产品名称、型号规格、批号、颜色、生产日期、重量或数量、环保标记，并附有产品质量合格证。 6.1.3 产品使用说明书 每个电动气泵出厂时应附有产品使用说明书。 6.2 包装 备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分包装应符合相应标准的规定。 6.3 运输 产品运输应牢固固定，小心搬运，轻搬轻卸，不应在锋利和粗糙的表面上拖拽，不应使其经受折曲和压扁，不应翻倒侧置。运输途中应有防雨、防潮、防曝晒措施。 6.4 贮存 产品应贮存在干净、通风、干燥的仓库内，在远离阳光和强的人工光源的暗处贮存，具有防鼠 、虫、禽畜的措施。远离热源、有毒、有异味、有污染的物品，不应接触溶剂、油类、油脂、酸、消毒剂等，或暴露于蒸汽中。产品应平放贮存，不要弯曲，避免与锐利的、带尖的或磨蚀性物体的表面相接触。 备案 2018年07月07日 18点27分备案 2018年07月07日 18点27分
