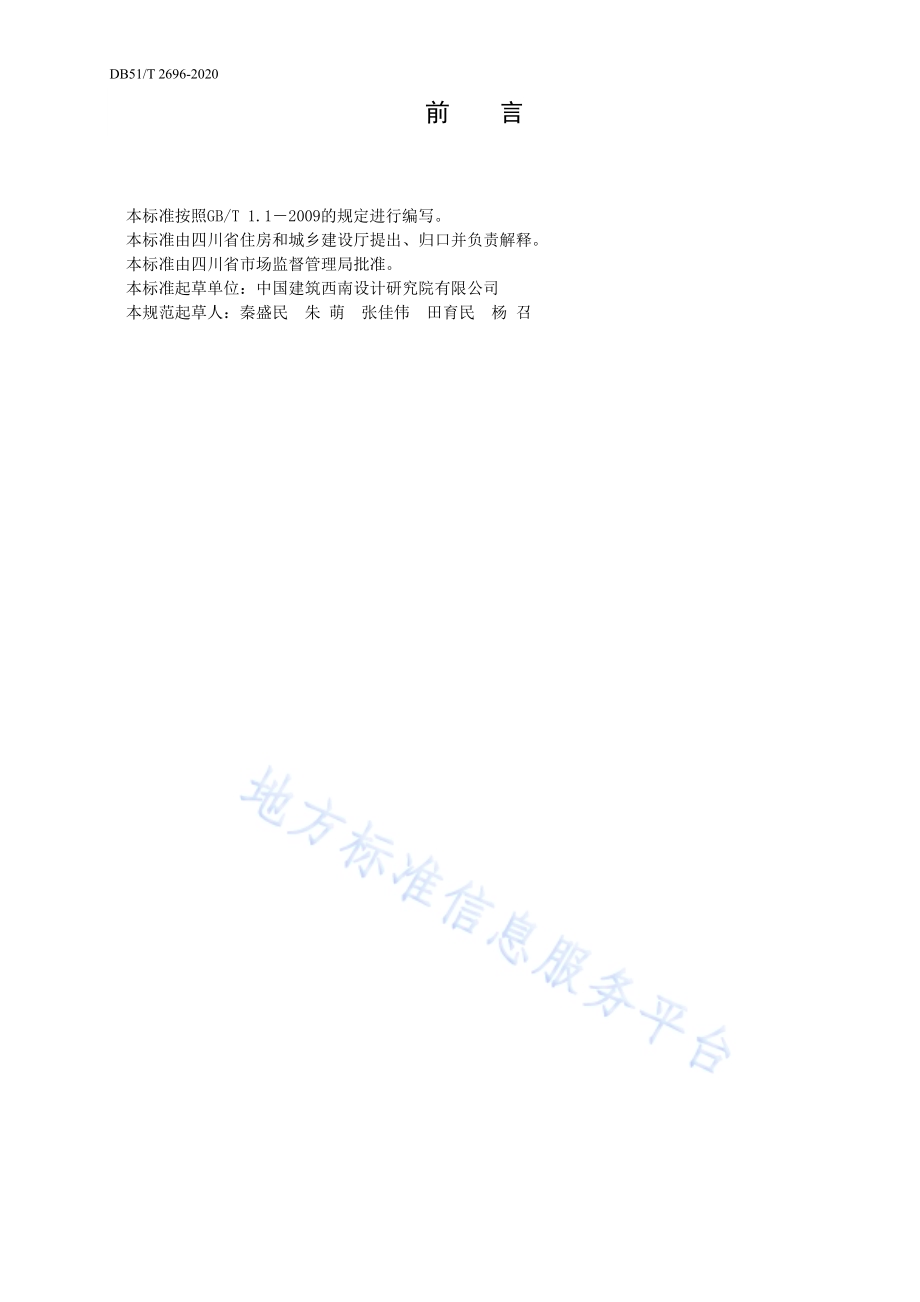

C 51 DB51 四川省 地 方 标 准 DB51/T 2696-2020 四川省公 共厕所信 息标志标 准 2020-7-14 发布 2020-8-1 实施 四 川 省 市 场 监 督 管 理 局 发布 DB51/T 2696-2020 目 次 1 总则.1 2 术语.2 3 一般要 求.3 3.1 系统构 成.3 3.2 设计和 设置 原则.3 3.3 版面组 成.4 3.4 图形符 号.4 3.5 方向符 号.8 3.6 文字.10 3.7 颜色.10 4 室外标 志设 计.11 4.1 导向标 志设 计.11 4.2 位置标 志设 计.12 5 室内标 志设 计.14 5.1 导向标 志设 计.14 5.2 位置标 志设 计.15 5.3 其他标 志设 计.30 6 标志位 置设 置.33 本标准 用词 说明.41 引用标 准名 录.42 附注：条文 说明.44 DB51/T 2696-2020 前 言 本标准 按照GB/T 1.1 2009 的规 定进 行编 写。本标准 由 四 川省 住 房 和城 乡建设 厅提出、归口 并负 责解释。本标准 由四 川省 市场 监督 管理局 批准。本标准 起草 单位：中 国建 筑西南 设计 研究 院有 限公 司 本规范 起草 人：秦盛 民 朱 萌 张 佳伟 田 育民 杨 召 DB51/T 2696-2020 1 1 总则 1.0.1 为统一 四川 省公 共厕 所信 息标志 的设 计和 设置，特 制订本 标准。1.0.2 本标准 适用 于四 川省 行政 区域内 设置 的公 共厕 所，其它为 公众 服务 的厕 所、卫生间 和盥 洗 室 的信息标 志参 照本 标准 执行。1.0.3 本标准 规定 了四 川省 公共 厕所公 共信 息标 志的 术语、标 志系 统的 构成、一般 要 求、室内 标志 设计、室 外标 志设 计、标志 位置设 置。1.0.4 四川省 公共 厕所 信息 标志 的设计 和设 置 除 应符 合本 标准的 规定 外，尚应 符合 国 家和四 川省 现 行有关标 准的 规定。DB51/T 2696-2020 2 2 术语 2.0.1 公共厕 所 public toilets,restrooms 在道路 两旁 或公 共场 所等 处设置 的供 公众 使用 的厕 所。2.0.2 标志 sign 由符号、文 字、颜色 和几 何形状（或 边框）等 组合 形成的 传递 特定 信息 的视 觉形象。2.0.3 公共信 息导 向系 统 information sign system 由导向 要素（2.0.3）构成 的引导 人们 在公 共场 所进 行有序 活动 的标 志系 统。2.0.4 导向要 素 guidance element 导向系 统中 具有 特定 功能 的最小 组成 部分。2.0.5 导向信 息元 素 guidance information element 导向要 素中 传递 特定 信息 的基本 单元。2.0.6 导向标 志 direction sign 由图形 符号 和（或）文字 与方向 符号 构成 的指 示通 往预期 目的 地行 进方 向的 标志。2.0.7 位置标 志 location sign 由图形 符号 和（或）文字 构成，标明 服务 功能 或设 施所在 位置 的标 志。2.0.8 其他标 志 other sign 除了导 向标 志和 位置 标志 之外的 所有 标志。2.0.9 辅助文 字 supplementary text 与图形 符号 一起 使用，对 图形符 号含 义予 以说 明或 补充的 文字。DB51/T 2696-2020 3 3 一 般要求 3.1 系统构成 3.1.1 公共厕所信息标志导向系统构成应符合公共信息导向系统 导向要素的设计原则与要求（GBT 20501）及 国家 和 行业其 它相 关标 准要 求。3.1.2 公共厕 所信 息导 向系 统一 般由以 下导 向要 素构 成：导 向标 志；位 置标 志。3.2 设计和设置原则 3.2.1 规范性 公 共 信 息导 向系 统 中导 向要 素 的 设计 应符 合 公 共信 息 导 向系 统 导 向 要素的 设 计 原则 与要 求 GB/T 20501 的 要求。导 向 要素中 信息 的传 递应 优先 使用图 形标 志。3.2.2 系统性 1 应保 证一 个导 向系 统内 部导向 信息 的连 续性、设 置位置 的规 律性 和导 向内 容的一 致性。在 系 统 内所有节 点（如出 入口、路 线上的 分岔 口或 汇合 点等）都应 设置 相应 的导 向要 素，并 应通 过导 向 要 素 的 设置，对 所有 可能 的目 的地 以及到 达每 个目 的地 的最 短或最 适合 的路 线进 行引 导。2 应保 证系 统间 导向 信息 的连续 性。在考 虑对 系统 内部导 向的 同时，还 应提 供到达 该系 统以 及 周 边系统的 信息。导 向系 统间 连接、转换 的导 向设 置应 采用一 致的 规则，以 利于 顺利转 换和 过渡。3 在设 计和 设置 某个 具体 导向系 统时，应 考虑 其中 的 导向要 素对 整个 城市 信息 标志系 统的 作用 和 贡献。4 导向 系统 内部，应 配合 使用并 适量 设置 各种 导向 要素。3.2.3 醒目性 1 导向 要素 在所 设置 的环 境中应 醒目。2 导向 要素 应设 置在 易于 发现的 位置，并 避免 被其 他固定 物体 遮挡。3 导向 要素 如需 在夜 间使 用，应 保证 有足 够的 照明 或使用 内置 光源。3.2.4 清晰性 1 导向 要素 中符 号和 文字 与其背 景应 有足 够的 对比 度。2 应 保 证图 形 符号 和 文字的 细 节 之间 容 易区 分，保证 标 志 与标 志 及标 志 与文字 之 间 相互 关 系的 清晰。3.2.5 协调性 1 在整 个系 统中，表 示相 同含义 的图 形符 号或 文字 说明应 相同。2 导向 要素 的设 计应 与环 境相协 调。DB51/T 2696-2020 4 3 同一 区域 中，同类 导向 要素的 尺寸、设 置方 式和 设置高 度宜 相同。3.2.6 安全性 导向系 统中 各要 素的 设置，不应 有造 成人 体任 何伤 害的潜 在危 险。3.3 版面组成 3.3.1 公共厕 所信 息标 志的 版面 由衬底 色、方 向符 号、图 形符号、辅助 文字 等部 分 组成，如图 3.3.1。图 3.3.1 标志 版面 的组 成 3.3.2 方向符 号的 角标 设置 原则 参见本 标准 第 3.5 节。3.4 图形符号 3.4.1 设计公 共厕 所信 息标 志时，应使 用图 形符 号传 递信 息，图 形符 号应 按 表 3.3.1 选用；表中 未包含的图 形符 号内 容应 符合 安 全标 志及 其使 用导 则（GB 2894）、公 共信 息图 形符号（GB/T 10001）、环境 卫生 图形 符号 标准（CJJ/T 125）中 的相 关规 定要求。四 川省 公共 厕所 信息标 志图 形符 号索 引见表 3.4.1。DB51/T 2696-2020 5 表3.4.1 四川 省公 共厕 所 信息标 志图 形符 号索 引 序号 名称 图例 含义 1 公共厕 所 表示公 共厕 所或 其位置 2 男 表示男 性专 用设 施的位置 3 女 表示女 性专 用设 施的位置 4 无障碍 卫生 间 表示包 含残 疾人、老 年人、伤 病人 等行 动不 便者使用 的场 所 5 第三卫 生间 表示在 厕所 中专 门设置的、为行 为障 碍者 或协助行 动不 能自 理的亲人（尤 其是 异性）使用的卫 生间 6 母婴室 专为孕 期和 哺乳 期女性、婴 幼儿 及其 护理者设置的，用于 哺乳、护理及临 时休 憩的 场所 DB51/T 2696-2020 6 7 环卫工 人休 息室 表示供 环卫 工人 休息的场所 8 蹲便器 表示公 共厕 所的 厕位中有蹲 便器 9 坐便器 表示公 共厕 所的 厕位中有坐 便器 10 无障碍 设施 表示供 残疾 人、老年人、伤 病人 及其 他有 特殊需求 的人 群使 用的设施，如无 障碍 厕位 等 11 感应出 水 表示该 设施 具有 感应出水功 能，如自 动感 应水龙头 等 12 卫生纸 表示卫 生纸 或该 处有卫生纸 13 擦手纸 表示擦 手纸、纸 巾纸，或该处 有擦 手纸、纸 巾纸 DB51/T 2696-2020 7 14 洗手液 表示提 供洗 手液 的设施，或 该处 有洗 手液 15 干手器 表示该 设施 为干 手器 11 直接饮 用水 表示提 供直 接饮 用水的场所 或位 置 16 废物箱 表示供 人们 丢弃 废物的容器 17 当心滑 倒 提示地 面有 易造 成伤害的滑 跌地 点，如：地面有油、冰、水 等物 质及滑坡 处 18 请勿乱 扔废 弃物 表示该 处不 允许 丢弃废弃物 19 请勿吸 烟 表示该 处不 允许 吸烟 DB51/T 2696-2020 8 3.4.2 公共厕 所信 息标志 中 图形 符号的 符号 区域 为图 形符 号边线 内侧 区域 或符 号衬 底色形 成的 区 域。符号区 域的 四角 应为 圆角，其边 长为 图形 符号 尺寸。在 符 号区 域内 不应 添加 文字等 其他 导向 信 息 元 素。3.5 方向符号 3.5.1 在导向 要素 中，方向 符号 应使用 公 共信 息图 形符 号 第 1 部 分：通用 符号 GB/T 10001.1中规定 的图 形。方 向符 号 的角标 仅用 于箭 头图 形的 定位，在 实际 使用 中并 不 显现。实 际使 用中 方向 符 号不宜带 有边 线或 独立 的衬 底色。如 图 3.5.1。图 3.5.1 方向 符号 3.5.2 方向符 号不 应单 独使 用，而应与 其他 图形 符号、文 字组合 使用，且不 应直 接 指向图 形符 号或 文字。3.5.3 在导向 要素 中，方 向符号 仅应表 示人 员行 进的 方向。不 同指 向的 方向 符号 的 含义应 与 表 3.5.3的规定 相符 合。20 方向 表示方 向 DB51/T 2696-2020 9 表3.5.3 不同 指向 的方 向符号 的含 义 方向符 号 含义 方向符 号 含义 向前行 进；从此处 通过 并向 前行进；从 此处 向上 行进 从此处 向下 行进 向左上 行进；向左前 行进（仅 在不 可能与“向左 上行 进”混淆时使 用）向右上 行进；向右前 行进（仅 在不 可能与“向右 上行 进”混淆时使 用）向左行 进 向右行 进 向左下 行进 向右下 行进 DB51/T 2696-2020 10 3.6 文字 3.6.1 中文应 使用 黑体 字体，字 高和字 宽相 等，英文 应选 用 Arial 字 体，中文 应在 视 觉上比 英文 醒 目。3.6.2 使用文 字时，中 文应 使用 简体汉 字；英文 单词 中除 介词、连词 外其 他单 词的 首字母 应大 写。3.6.3 文字应 容易 识别 并能 在观 察距离 处清 晰分 辨。3.6.4 需要使 用数 字表 示序 号或 编号时，应 使用 阿拉 伯数 字。3.7 颜色 3.7.1 设计公 共厕 所信 息标 志时，其颜 色采 用 PANTONE 647 C/U 标 准（潘通 色卡 国 际标准），并主要采用 以下 色标：蓝 色：c100m60y20k15 黄 色：c0m20y100k0 红 色：c0m100y100k0 白 色：c0m0y0k0 黑 色：c100m100y100k100 棕 色：c5m20y100k10 3.7.2 图形符 号在 使用 边线 时，边线颜 色应 与符 号要 素颜 色 相同；当图 形符 号含 有 否定要 素时，否定要素的 颜色 应为 红色，其 他符号 要素 的颜 色宜 为黑 色或白 色。3.7.3 标志使 用内 置光 源时，应 避免因 对比 度太 强而 影响 符号或 文字 的清 晰。3.7.4 室外标 志的 图形、边 框和 文字为 白色，背 景为 蓝色。室内 标志 的图 形、边框 和文字 为黑 色，背景为白 色。DB51/T 2696-2020 11 4 室 外标志 设计 4.1 导向标志设计 4.1.1 比例要 求 1 标志 各元 素之 间的 距离 关系应 满足 以下 比例 要求，如 图 4.1.1-1：A：基 准尺 寸，为图 形符 号 边框长 度，A=a；B：图 形符 号与 方向 符号 间 距，0.15a B0.3a；C：方 向符 号或 辅助 文字 与 标志边 缘水 平间 距，CF，CB，C 0.15a；D：方 向符 号或 图形 符号 与 标志边 缘垂 直间 距，DF，DB,C 0.15a；E：图 形符 号边 线宽 度，0.015a E0.03a；F：图 形符 号与 辅助 文字 间 距，0.15a F0.3a；G：中 文字 高，G=H，GJ,G 0.3a；H：中 文字 宽，H 0.3a；I：中 文字 间距，IK-(J+G)；J：英 文字 高，J 0.23a；K：中 文顶 端到 英文 底端 总 高度，K0.8a；L：标 志宽 度，L=A+2D，L 1.33a；M：标 志长 度，M=2C+2A+2B+4H+3I。图4.1.1-1 室 外导 向标 志各元 素间 比例 示意 2 室外 导向标 志按 照推荐 尺寸设 计，以 毫米 为单位，a=150mm，如图4.1.1-2。少数 民族以 藏族、彝族为 例，其室 外导 向标 志按照 推荐 尺寸 设计，如 图4.1.1-3。DB51/T 2696-2020 12 图4.1.1-2 公共 厕所 室 外导向 标志 推荐 尺寸（a）公共厕 所藏 文室 外导 向标 志推荐 尺寸（b）公共 厕所 彝文 室外 导 向标志 推荐 尺寸 图4.1.1-3 藏 族、彝族 室外导 向标 志推 荐尺 寸 4.1.2 导向标 志设 计尚 应符 合 公共信 息导 向系 统 导向 要素的 设计 原则 与要 求 第 6 部 分：导 向 标志GB/T 20501.6 的相 关 要求。4.2 位置标志设计 4.2.1 比例要 求 1 标志 各元 素比 例关 系应 符合本 标准 第 4.1.1 条的 要 求。2 室外 位置 标志 按照 推荐 尺寸设 计，以毫 米为 单位，a=150mm，如 图4.2.1。DB51/T 2696-2020 13（a）公共 厕所 室外 标志（设置无 障碍）（b）公共厕 所室 外标 志（不设 无障碍）（c）夜间灯 箱标 志 图4.2.1 室外 位置 标志 推荐尺 寸 4.2.2 位置标 志设 计尚 应符 合 公共信 息导 向系 统 导向 要素的 设计 原则 与要 求 第 2 部 分：位 置 标志GB/T 20501.2 的相 关 要求。DB51/T 2696-2020 14 5 室 内标志 设计 5.1 导向标志设计 5.1.1 比例要 求 1 标 志各 元素 之间 的距 离 关系应 满足 以下 比例 要求，如 图 5.1.1-1：A：基 准尺 寸，为图 形符 号 边框长 度，A=a；B：方 向符 号与 图形 符号 间 距，0.15a B0.3a；C：方 向符 号或 图形 符号 与 标志边 缘垂 直间 距，C0.15a，C B；D：标 志宽 度，D=A+2C；D 1.33a；E：图 形符 号边 线宽 度，0.015a E0.03a；F：标 志长 度，F=2A+B+2C；G：方 向符 号或 图形 符号 与 标志边 缘水 平间 距，G0.15a，G B。图5.1.1-1 室 内导 向标 志各元 素间 比例 示意 2 室 内导 向标 志按 照推 荐 尺寸设 计，以毫 米为 单位，a=100mm，如 图5.1.1-2。（a）室内“男 公共 厕所”右导 向标 志（b）室内“女 公共 厕所”左导 向标 志 图5.1.1-2 室 内导 向标 志推荐 尺寸 DB51/T 2696-2020 15 5.1.2 导向标 志设 计尚 应符 合 公共信 息导 向系 统 导向 要素的 设计 原则 与要 求 第 6 部 分：导 向 标志GB/T 20501.6 的相 关 要求。5.2 位置标志设计 5.2.1 图形位 置标 志比 例要 求 1 标志 各元 素之 间的 距离 关系应 满足 以下 比例 要求，如 图 5.2.1-1：A：图 形符 号边 框长 度，A=a；B：图 形符 号与 标志 边缘 间 距，B 0.15a；C：图 形符 号边 线宽 度，0.015a C0.03a；D：标 志长 度，D=A+2B；E：标 志宽 度，E=D。图5.2.1-1 室 内位 置标 志各元 素比 例示 意 2 室内 位置 标志 应按 照推 荐尺寸 设计，以 毫米 为单 位，a=100mm，如图5.2.1-2。（a）“坐 便器”位 置标 志（b）“蹲 便器”位置 标志 DB51/T 2696-2020 16（c）“无 障碍”厕 所位 置 标志 图5.2.1-2 室 内位 置厕 所标志 推荐 尺寸 5.2.2 文字组 成的 位置 标志 1 标志 各元 素之 间的 距离 关系应 满足 以下 比例 要求，如 图 5.2.2-1：A：中 文字 高，A=0.54a；B：文 字信 息与 标志 边缘 水 平间距，B 0.15a；C：中 文字 宽，C=0.54a；D：中 文字 间距，DB；E：英 文字 高，E=0.27a；F：中 英文 间距，F0.18a；G：文 字信 息与 标志 边缘 垂 直间距，G 0.15a；H：中 文顶 端到 英文 底端 总 高度，H=A+E+F，H1.03a。I：标 志长 度，I=2B+3C+2D；J：标 志宽 度，J=H+2G。图5.2.2-1 文 字构 成的 位置标 志实 例 2 室内 文字 组成 的位 置标 志按照 推荐 尺寸 设计，以 毫米为 单位，a=100mm 或50mm，如 图 5.2.2-2。DB51/T 2696-2020 17（a）“管 理间”位 置标 志（b）“工 具间”位 置标 志 DB51/T 2696-2020 18（c）“哺 乳室”位 置标 志（d）“儿 童座 椅”位置 标 志 DB51/T 2696-2020 19（e）“请 节约 用水”位 置 标志（f）“婴 儿护 理台”位 置 标志 DB51/T 2696-2020 20（g）“儿 童坐 便器”位 置 标志（h）“儿 童洗 手盆”位 置 标志 DB51/T 2696-2020 21（i）“儿 童小 便斗”位 置 标志 图5.2.2-2 室 内文 字组 成的位 置标 志推 荐尺 寸 DB51/T 2696-2020 22 5.2.3 室内文 字与 图形 组成 的位 置标志 标志各 元素比 例关 系应符 合本标 准第4.1.1 条的要 求，室内 文字与 图形 组成的 位置标 志按照 推荐 尺寸设计，以 毫米 为单 位，a=100mm 或50mm，如图5.2.3。（a）“男”公 共厕 所位 置 标志（b）“女”公 共厕 所位 置 标志 DB51/T 2696-2020 23（c）“无 障碍 公共 厕所”位置标 志 DB51/T 2696-2020 24（d）“第 三卫 生间”位 置 标志（e）“母 婴室”位 置标 志 DB51/T 2696-2020 25（f）“环 卫工 人休 息室”位置标 志 DB51/T 2696-2020 26（g）“感 应出 水”位置 标 志（h）“卫 生纸”位 置标 志 DB51/T 2696-2020 27（i）“擦 手纸”位 置标 志（j）“洗 手液”位 置标 志 DB51/T 2696-2020 28（k）“干 手器”位 置标 志（l）“直 接饮 用水”位 置 标志 DB51/T 2696-2020 29（m）“废 物箱”位 置标 志 图5.2.3 室内 文字 与图 形组成 的位 置标 志推 荐尺 寸 5.2.4 位置标 志设 计尚 应符 合 公共信 息导 向系 统 导向 要素的 设计 原则 与要 求 第 2 部 分：位 置 标志GB/T 20501.2 的相 关 要求。DB51/T 2696-2020 30 5.3 其他标志设计 5.3.1 比例要 求 1 标志 各元 素比 例关 系应 符合本 标准 第 4.1.1 条的 要 求。2 其他 标志 按照 推荐 尺寸 设计，以毫 米为 单位，a=50mm，推荐尺 寸如 图 5.3.1。（a）“当 心滑 倒”标志 DB51/T 2696-2020 31（b）“请 勿乱 扔废 弃物”标志 DB51/T 2696-2020 32（c）“请 勿吸 烟”标志 图5.3.1 其它 标志 推荐 尺寸 5.3.2 安全标 志应 用应 符合 安 全标志 及其 使用 导则 GB 2894 的相 关要 求。DB51/T 2696-2020 33 6 标 志位置 设置 6.0.1 标志位 置设 置的 原则 应符 合本标 准 第 3.2 节的 要求。6.0.2 标志设 置位 置见表 6.0.2。表 6.0.2 标志 设置 位置 序号 类型 图例 设置位 置 1 公共厕 所室 外导 向标志 设置于 能提 示公 共厕 所方向的明 显位 置（如墙 面等）2 公共厕 所室 外位 置标志（设 置无 障碍）设置于 公共 厕所 入口 处外墙面明 显位 置 3 公共厕 所室 外位 置标志（不 设无 障碍）4 夜间灯 箱标 志 设置于 公共 厕所 外墙 面明显位置 5 室内“男厕 所”导向标志 设置于 公共 厕所 内引 导公众前往 男厕 所的 明显 位置 6 室内“女厕 所”导向标志 设置于 公共 厕所 内引 导公众前往 女厕 所的 明显 位置 7 室内厕 位位 置标 志 设置于 所对 应的 厕位 门上 8 室内文 字组 成的 位置标志 设置于 管理 间门 上 DB51/T 2696-2020 34 9 设置于 工具 间门 上 10 设置于 母婴 室内 11 设置于 儿童 座椅 处明 显位置 12 设置于 水龙 头处 明显 位置 DB51/T 2696-2020 35 13 设置于 婴儿 护理 台处 明显位置 14 设置于 儿童 坐便 器上 明显位置 15 设置于 儿童 洗手 盆处 明显位置 DB51/T 2696-2020 36 16 设置于 儿童 小便 斗上 方明显位置 17 室内文 字与 图形 组成的位 置标 志 设置于 男公 共厕 所入 口处门框上 方或 侧面 墙上 明显位置 18 设置于 女公 共厕 所入 口处门框上 方或 侧面 墙上 明显位置 19 设置于 无障 碍卫 生间 入口处门框 上方 或侧 面墙 上明显位置 DB51/T 2696-2020 37 20 设置于 第三 卫生 间入 口处门框上 方或 侧面 墙上 明显位置 21 设置于 母婴 室入 口处 门框上方或 侧面 墙上 明显 位置 22 设置于 环卫 工人 休息 室入口处门 框上 方或 侧面 墙上明显位 置 23 设置于 具有 感应 出水 功能水龙头 处明 显位 置 DB51/T 2696-2020 38 24 设置于 抽取 卫生 纸设 施处明显位 置 25 设置于 抽取 擦手 纸装 置设施处明 显位 置 26 设置于 获取 洗手 液设 施处明显位 置 27 设置于 干手 器设 施处 明显位置 DB51/T 2696-2020 39 28 设置于 直接 饮用 水设 施处明显位 置 29 设置于 废物 箱设 施处 明显位置 30 其它标 志 设置于 地面 有油、冰、水等易滑 倒处 DB51/T 2696-2020 40 31 设置于 室内 墙面 明显 处 32 设置于 无烟 区室 内墙 面 DB51/T 2696-2020 41 本 标准用 词说明 1 为便 于在 执行 本标 准条 文时区 别对 待，对要 求严 格程度 不同 的用 词说 明如 下：1）表 示很 严格，非 这样 做 不可的：正面词 采用“必须”，反面 词采用“严禁”；2）表 示严 格，在正 常情 况 下均应 这样 做的：正面词 采用“应”，反 面词 采用“不应”或“不得”；3）表 示允 许稍 有选 择，在 条件许 可时 首先 应这 样做 的：正面词 采用“宜”，反 面词 采用“不宜”；4）表示 有选 择，在一 定条件 下可 以这 样做 的：采用“可”。2 标准 中指 明应 按其 他有 关标准 执行 时，写法 为：“应符合 的规 定（或要 求）”或“应按 执行”。DB51/T 2696-2020 42 引 用标准 名录 1 图 形符 号 安全 色和 安 全标志 第 1 部 分：安全 标 志和安 全标 记的 设计 原则 GB/T 2893.1 2 安 全标 志及 其使 用导 则GB 2894 3 公 共信 息图 形符 号 第 1 部 分：通用 符号 GB/T 10001.1 4 标 志用 公共 信息 图形 符号 第 9 部分：无 障碍 设施符 号GB/T 10001.9 5 图 形符 号 术语（所 有部分）GB/T 15565 6 公 共信 息导 向系 统 设 置原则 与要 求（所 有部 分）GB/T 15566 7 公 共信 息导 向系 统 导向要 素的 设计 原则 与要 求 第 1 部 分：总则 GB/T 20501.1 8 公 共信 息导 向系 统 导向要 素的 设计 原 则 与要 求 第 2 部 分：位置 标志 GB/T 20501.2 9 公 共信 息导 向系 统 导向要 素的 设计 原则 与要 求 第 6 部 分：导向 标志 GB/T 20501.6 10 公共 服务 领域 英文 译 写规范（所有 部分）GB/T 30240 11 环境 卫生 图形 符号 标 准CJJ/T 125 12 城市 公共 厕所 设计 标 准CJJ14 DB51/T 2696-2020 43 四 川 省 地 方标 准 四 川省公 共厕 所信息 标志 标准 Standard of Information Signs for Restrooms in Sichuan Province DBJXXX 2019 条文说明 DB51/T 2696-2020 44 编 制说明 四川 省公共厕所信息标志标准（DBJXXX-2019），经四 川省住房和城乡建设厅、四川省市场 监督管理 局XXXX 年XX 月XX 日 以川 建标 发XXX XXX 号 公告 批准 发布。本标准 制定 过程 中，编 制 组进行 了广 泛的 调查 研究，通 过资 料收 集与 实地 调 研工作，并在 广泛 征求意见的 基础 上，对主 要问 题进行 了反 复讨 论、协调，最终 确定 形成 本标 准。为便于 广大设 计、施工、科研等 单位有 关人 员在使 用本标 准时能 正确 理解和 执行条 文规定，四 川省公共 厕所 信息 标志 标准 编制 组按 章、节、条顺 序编制 了本 标准 的条 文说 明，对 条文 规定 的 目 的、依据以及 执行 中需 注意 的有 关事项 进行 了说 明。但 是，本条文 说明 不具 备与 标准 正文同 等的 法律 效力，仅供使用 者作 为理 解和 把握 标准规 定的 参考。DB51/T 2696-2020 45 目 次 1 总则.48 2 术语.49 3 一般要 求.50 3.2 设计和 设置 原则.50 3.3 版面组 成.50 3.4 图形符 号.50 3.5 方向符 号.50 3.6 文字.50 4 室外标 志设 计.51 4.1 导向标 志设 计.51 5 室内标 志设 计.52 5.2 位置标 志设 计.52 DB51/T 2696-2020 46 1 总则 1.0.1 本条定 义的 公共 厕所 可面 向所有 人 开 放，强调 其设 置 的独 立性 和使用 对象 的 普遍性。机场、商 场 等 公共 场所 内 的 厕所，依附 于 主 体功 能 设置，其 标志 系统 一般 与 建筑整 体的 标准 系统 相统一，对这 一类 的厕 所标 志 的设置 仅 作一 般性 参考。旅游 景区 内、高速 公路 服务区 内的 公共 厕所等，其虽然也 是独 立设 置，其标 志系统 的设 置有 其对 应的 相关规 范标 准，对这 一类 厕所标 志的 设置 仅做一般性参考。DB51/T 2696-2020 47 2 术语 2.0.1 本条的 有关 说明 见 城市 公共厕 所设 计标 准（CJJ14-2016 第2.0.1 条）。2.0.2 本条的 有关 说明 见 图形 符号术 语 第 2 部分：标 志及导 向系 统（GB/T 15565.2,第2.1.1条）。2.0.3 本条的 有关 说明 见 图形 符号 术语 第 2 部 分：标志及 导向 系统（GB/T 15565.2,第3.1条）。2.0.4 本条的 有关 说明 见 图形 符号 术语 第 2 部 分：标志及 导向 系 统（GB/T 15565.2,第3.2条）。公共 厕所 信息 标志 导向要 素主 要包 括导 向标 志、位 置标 志。2.0.5 本条的 有关 说明 见 公共 信息导 向系 统 导向 要素 的设计 原则 与要 求 第 1 部 分：总 则（GB/T 20501.1,第3.1 条）。公 共厕所 导向 信息 元素 通常 包括图 形符 号、方向 符号、文字 和颜 色等。2.0.6 本条的 有关 说明 见 公共 信息导 向系 统 导向 要素 的设计 原则 与要 求 第 1 部 分：总 则（GB/T 20501.1,第3.3 条）。2.0.7 本条的 有关 说明 见 公共 信息导 向系 统 导向 要素 的设计 原则 与要 求 第 1 部 分：总 则（GB/T 20501.1,第3.2 条）。2.0.9 本条的 有关 说明 见 公共 信息导 向统 导 向要 素的 设计原 则与 要求 第 1 部分：总则（GB/T 20501.1,第3.5 条）。DB51/T 2696-2020 48 3 一 般要求 3.2 设计和设置原则 3.2.6 在导向 系统 各要素 的 设置 中，应避 免 出 现尖 锐尖 角，以及 标 志的 设置 应安 全牢 固，不应 出现 标志物坠 落或 倒塌 的情 况。3.3 版面组成 3.3.1 本标准 中“公共 厕所”的 英文翻 译推 荐采 用“Restrooms”，在 一定 情况 下，也 可采用“Public Toilets”。3.4 图形符号 3.4.1 在特殊 情况 下，可对 标准 图形符 号进 行等 比 例 放大 或缩小，并 通过 边线 或衬 底色形 成明 确 的 符号区域。出于使 用发 展的 要求 和人 文关怀 的需 要，2016 年 国 家住建 部发 布的 城 市公 共厕所 设计 标准 CJJ14-2016 和 国家 旅游 局 办公室 发布 的 关于 加快 推进第 三卫 生间（家 庭卫 生间）建设 的通 知（旅 办发2016314 号）首次 提出 了第三 卫生 间的 概念，并 对其内 部功 能设 置和 专用 标志作 了相 关规 定。将第三卫生 间的 图形 符号 纳入 本表，有助 于体现“厕所 革命”的人 文关 怀。公共场 所母 婴室 是对 妇女 儿童权 益的 保护，也是 城 市文明 和人 文关 怀的 体现。近 年来，随着 人民 对生活质 量的 重视 与 母 乳喂 养 的倡 导，大众 对公 共场 所母婴 设施 需求 日益 增加，但相应 设施 的设置却较为滞后。面对 供需 不平 衡的 现状，国家 卫计 委 2016 年 发布 关于 加快 推进 母婴 设施建 设的 指导 意见，对母婴设 施的 建设 给予 了政 策 指导。将 母婴 室的 图形 符 号纳入 本表，能 够更 好 的 体 现社会 发展 和文 明进 步。3.5 方向符号 3.5.2 当使用 向右 行进、向 右上（右前）行 进、向右 下行 进等方 向符 号时，方 向符 号不应 直接 指 向 图形符号 或文 字。3.6 文字 3.6.1 旅游景 区内 的公 共厕 所信 息标志 导向 系统 使用 的文 字宜参 照本 条执 行。DB51/T 2696-2020 49 4 室 外标志 设计 4.1 导向标志设计 4.1.1 四川省 作为 少数 民族 众多 的地区，且 藏族、彝 族等 少数民 族覆 盖区 域较 广，人口相 对集中，有必要对 这些 区域 的公 共厕 所标识 进行 统一 规定。本 标准仅 对公 共厕 所的 藏文、彝文 室外 导向 标 志 作 原 则性设计，其 他少 数民 族文 字和信 息标 志参 照本 标准。DB51/T 2696-2020 50 5 室 内标志 设计 5.2 位置标志设计 5.2.2 位置标 志为 房间 名称 时，a=100mm；位置标 志为 房间 内设施 时，a=50mm。5.2.3 面对日 益增 长的 垃圾 产量 和环境 状况 恶化 的局 面，垃圾分 类是 对垃 圾收 集处 置传统 方式 的改革。通 过垃 圾分 类管 理，可以最 大限 度地 实现 垃圾 资源利 用，改善 生存 环境 的质量。住 房和城乡建设部于 2019 年 发布 了 生活 垃 圾分类 标志 GB/T 19095-2019，公共 厕所 的垃 圾分 类标志 应参 照执 行。
