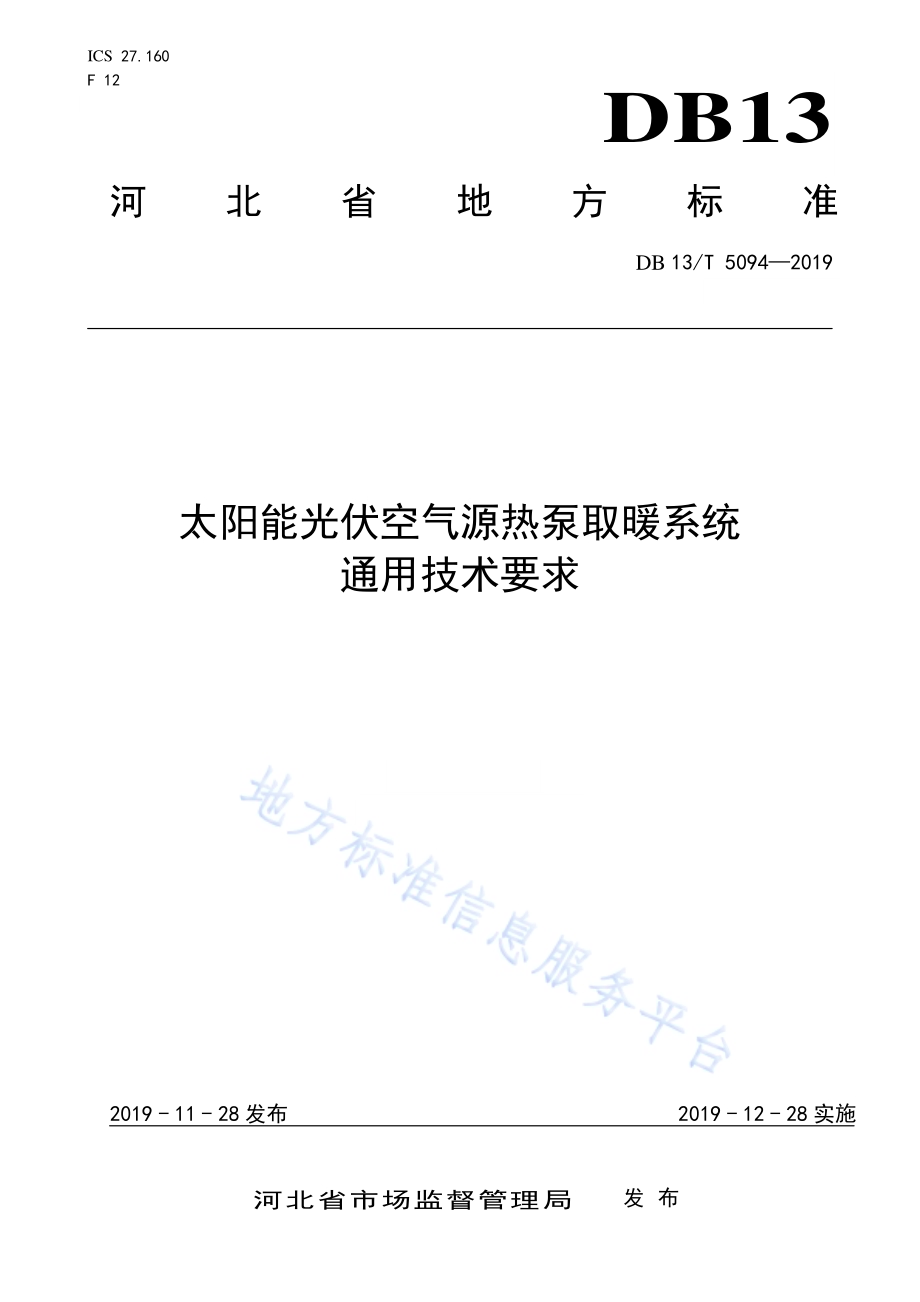

ICS 27.160 F 12 DB13 河北省地方标准 DB 13/T 5094 2019 太阳能光 伏空气源 热泵取暖 系统 通用技术 要求 2019-11-28 发布 2019-12-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5094 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 北省 太阳 能光 伏标准 化技 术委 员会（HeB/TC 14）提 出 并 归口。本标准 起草 单位：英 利能 源（中 国）有限 公司、河 北因能 科技 股份 有限 公司、保定 流云 精密机械制造有 限公 司、保定 嘉盛 光电科 技股 份有 限公 司。本标准 主要 起草 人：马明、崔胜 波、李学 广、李英 叶、赵 亮、刘莹、张 丽娜、张翼 飞、蔡 春 立。DB13/T 5094 2019 1 太 阳能光伏 空气源 热泵取暖 系统通 用技术 要求 1 范围 本标准 规定 了太 阳能 光伏 空气源 热泵 取暖 系统 的术 语和定 义、系统 构成 与匹 配、总 体要 求、部 件要求和 试验 方法。本标准 适用 于太 阳能 光伏 空气源 热泵 取暖 系统（以 下简称 系统）。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适 用 于本 文件。GB/T 2297 太 阳光 伏能 源 系统术 语 GB 4706.1 家 用和 类似 用 途电器 的安 全 第1 部分：通用要 求 GB 4706.32 家 用和 类似 用途电 器的 安全 热 泵、空调器 和除 湿机 的特 殊要 求 GB/T 7251.1 低压 成套 开 关设备 和控 制设 备 第1部 分：总 则 GB/T 25127.1 低 环 境 温 度 空 气 源 热 泵(冷水)机组 第1 部分:工 业 或 商 业 用 及 类 似 用 途 的 热 泵(冷水)机组 GB/T 25127.2 低环 境温 度空气 源热 泵（冷水）机 组 第2部 分：户用 及类 似 用途的 热泵（冷 水）机组 GB/T 29044 采 暖空 调系 统水质 GB 50009 建筑 结构 荷载 规范 GB 50019 工业 建筑 供暖 通风与 空气 调节 设计 规范 GB 50057 建筑 物防 雷设 计规范 GB 50736 民用 建筑 供暖 通风与 空气 调节 设计 规范 GB 50797 光伏 发电 站设 计规范 JG/T 490 太阳 能光 伏系 统支架 通用 技术 要求 NB/T 32004 光 伏并 网逆 变器技 术规 范 IEC 61215-1 地面用光伏(PV)组件 设 计 鉴 定 和 定型 第1 部分:测试要求(Terrestrial photovoltaic(PV)modules Design qualification and type approval Part 1:Test requirements)3 术语和 定义 GB/T 2297、GB 50736、GB 50797、NB/T 32004 界定 的以及 下列 术语 和定 义适 用于本 文件。3.1 太阳能 光伏 空气 源热 泵取 暖系统 PV air source heat pump heating system DB13/T 5094 2019 2 将太阳 能发 电与 空气 源热 泵机组 相结 合的 取暖 系统，一般 由空 气源 热泵 机组（户用 及类 似用 途 的热泵（冷水）机 组和 工业 或商 业 用及 类似 用途 的热 泵（冷水）机组）、组件、光伏 支架、光 伏并 网 逆变器、并网 箱、连接 管、供热系 统末 端装 置等 其他 部件组 成。4 系统构 成与 匹配 4.1 系统构 成 系统的 基本 构成 及主 要部 件如图1所 示：图 1 太阳 能光 伏空 气源 热 泵系统 示意 图 4.2 系统匹 配 4.2.1 系统宜 采用 自发 自用 余电 上网模 式并 入电 网。4.2.2 户用系 统的 光伏 方阵 安装 容量与 空气 源热 泵机 组容 量匹配，在 安装 面积 允许 的情况 下，宜参 照表1。表 1 户用 系统 匹配 表 光伏方阵容量（kW）空气源热泵机组容量（匹）3 3 5 5 5 6 10 8 10 10 注：其它户用系统匹配每匹空气源热泵机组宜匹配不低于1000 W 光伏方阵安装容量。4.2.3 工商业 用系 统匹 配 每 匹空 气源热 泵机 组宜 匹配 不低 于800W 光 伏方 阵安 装容 量。DB13/T 5094 2019 3 5 总体要 求 5.1 基本要 求 5.1.1 系统中 采用 的设 备与 材料 应符合 国家 现行 标准 的有 关规定。5.1.2 系统用 水，水质 应符 合 GB/T 29044 的规 定。5.1.3 空气源 热泵 机组 选择、安 置及安 装维 护应 符 合 GB 50019 的相 关规 定。5.1.4 系统各 部件 的表 面镀（涂）层应 无脱 落、腐蚀 和划 痕。5.2 结构要 求 5.2.1 在新建 建筑 上安 装系 统，应考虑 光伏 方阵 的荷 载对 于建筑 的作 用效 应。5.2.2 在既有 建筑 上增 设系 统，应对既 有建 筑的 结构 设计、结构 材 料、耐 久性、安装 部位的 构造 及 强度等进 行复 核验 算，并应 满足建 筑结 构及 其他 相应 的安全 性能 要求。5.2.3 系统支 架、支撑 金属 件及 其连接 节点，应 具有 承受 系统自 重、风载 荷、雪 载 荷、检 修载 荷和 地震作用 的能 力。5.2.4 系统支 架、支撑 金属 件和 其他的 安装 材料，应 根据 系统设 定的 使用 寿命 选择 相应的 耐候 性能 材料并应 采取 适宜 的维 护保 养措施。5.2.5 组件及 方阵 支架 的结 构强 度应符 合 GB 50009 的要 求。5.2.6 系统基 础应 平稳、牢 固，不得破 坏屋 面防 水层。5.3 安全要 求 5.3.1 系统设 备安 全性 能（接 地措 施、泄漏 电流、电气 强度、绝 缘电阻）应符 合 GB 4706.1 和 GB 4706.32相关要 求。5.3.2 系统防 雷接 地应 符 合 GB 50057 的要 求。5.3.3 系统应 具有 过载 保护、欠 压保护、缺 相保 护、水流 保护、高低 压保 护和 温度 保护等 安全 保护 功能。6 部件技 术要 求 6.1 组件 组件的 技术 性能 应符 合IEC 61215-1中 相关 规定。6.2 光伏支 架 光伏支 架的 技术 性能 应符 合JG/T 490 中相 关规 定 6.3 光伏并 网逆 变器 光伏并 网逆 变器 的技 术性 能应符 合NB/T 32004 中相 关规定。DB13/T 5094 2019 4 6.4 并网箱 并网箱 的技 术性 能应 符合GB/T 7251.1 中相 关规 定。6.5 电度表 电度表 应符 合国 家相 关标 准的有 关规 定。6.6 空气源 热泵 机组 空气源 热泵 机组 要符 合GB/T 25127.1 和GB/T 25127.2 中相关 规定。7 试验方 法 7.1 组件 组件检 测按IEC 61215-1 进 行。7.2 光伏支 架 光伏支 架检 测按JG/T 490 进行。7.3 光伏并 网逆 变器 光伏并 网逆 变器 检测 按NB/T 32004 进 行。7.4 并网箱 并网箱 检测 按GB/T 7251.1 进行。7.5 电度表 电度表 检测 按国 家相 关标 准的有 关规 定进 行。7.6 空气源 热泵 机组 空气源 热泵 机组 检 测 按照GB/T 25127.1 和GB/T 25127.2 进行。_
