天然-人造混合草坪足球场场地设计与建造技术规范DB11／T 1686-2019.pdf

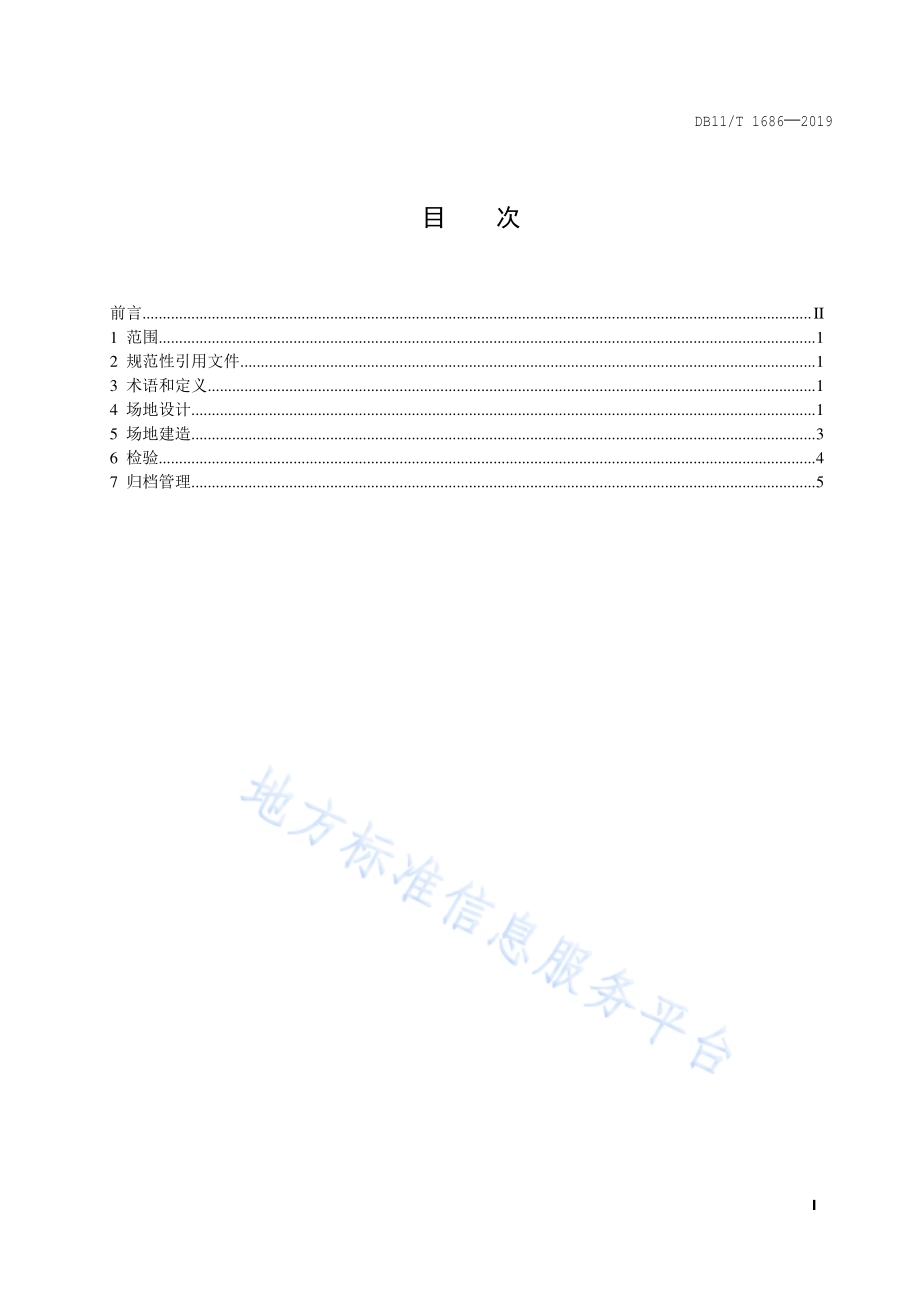

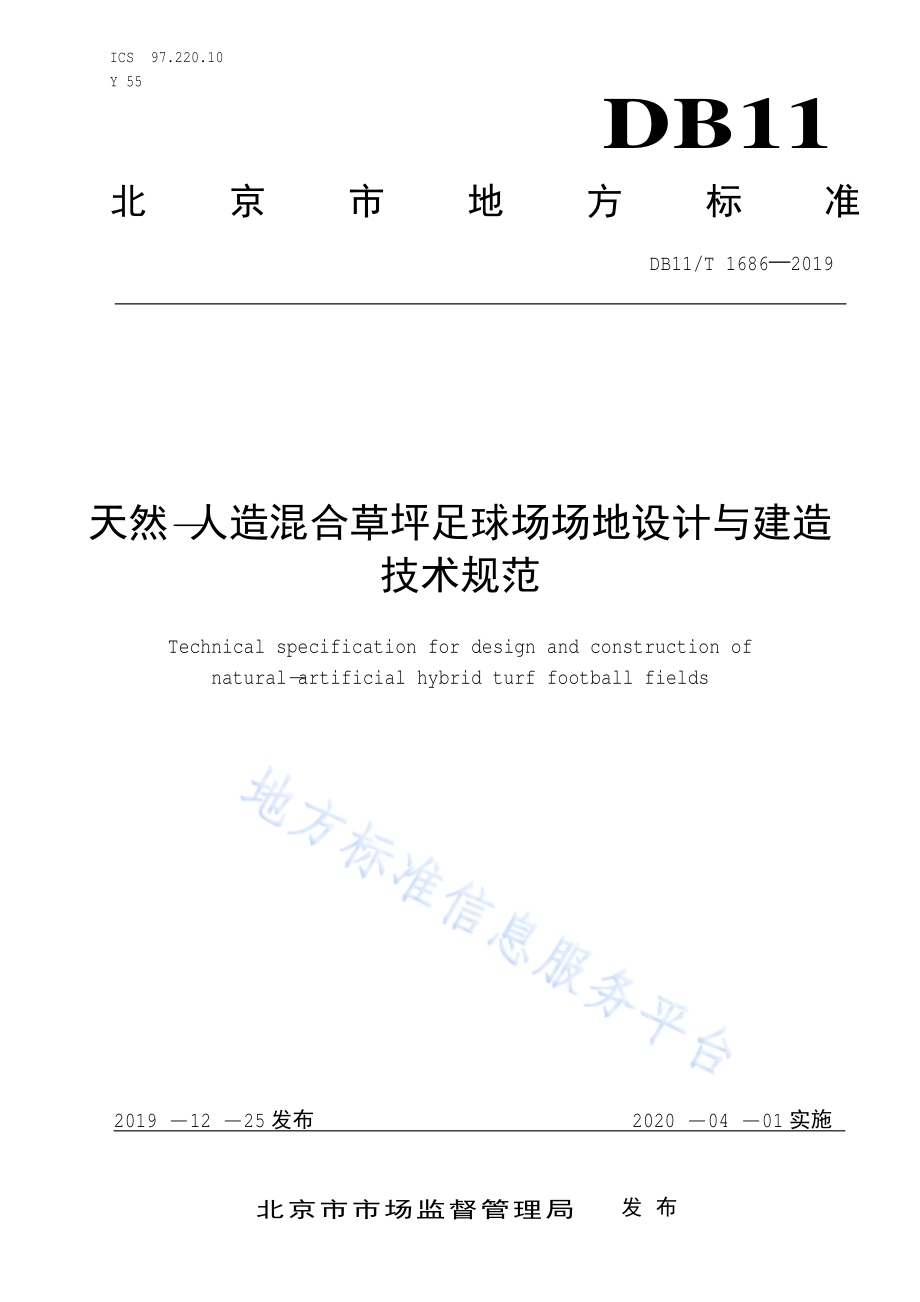

ICS 97.220.10 Y 55 DB11 北京市地方标准 DB11/T 1686 2019 天然-人造混合草坪足球场场地设计与建造 技术规范 Technical specification for design and construction of natural-artificial hybrid turf football fields 2019-12-25发布 2020-04-01实施 北京市市场监督管理局 发布 DB11/T 1686 2019 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 场地设计.1 5 场地建造.3 6 检验.4 7 归档管理.5 DB11/T 1686 2019 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市体育局提出并归口。本标准由北京市体育局组织实施。本标准起草单位：北京林业大学足球场草坪研究与发展中心、北京市足球运动协会、北京天仁科技 发展有限公司、北京快乐小草运动草科技有限公司。本标准主要起草人：宋桂龙、韩烈 保、杨海滨、刘军、汪江涛、陈长红、周志湘、陈雨峰、陈 地 杰、邱红霞、山川。DB11/T 1686 2019 1 天然-人造混合草坪足球场场地设计与建造技术规范 1 范围 本标准规定 了 天 然-人造 混合 草坪足球场场地（以下简称“场地”）设计、建造、检验的要 求。本标准 适 用 于 天 然-人造 混合 草坪足球场场地 新 建 工程，改、扩 建 工程可参 照 执行。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB 36246 中小学 合成材料面层 运动场地 GB/T 20394 体育用人造草 GB/T 50328 建设 工程 文件归档规范 DB11/T 1685 天 然 草坪足球场场地设计与建造技术规范 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 天然-人造混合草坪 natural-artificial hybrid turf 在铺 设人造草 垫或植入 人造草 丝 的坪 床上 建 植 的草坪。3.2 人造草垫 artificial carpet 由 编 织 底布连接 人造草 丝形成 的 垫状物。3.3 人造草垫式混合草坪 carpet hybrid turf 在 坪 床表面铺 设人造草 垫 并 填充根系层材料 的 基础上 建 植 的草坪。3.4 植丝式混合草坪 stitched hybrid turf 将 人造草 丝 按 一 定 间距 和 深度垂直 植入根系层 的 基础上 建 植 的草坪。4 场地设计 DB11/T 1686 2019 2 4.1 人造草垫式混合草坪场地 4.1.1 坪床 4.1.1.1 宜 包 含盲沟、砾石 层、过渡 层、根系层、人造草 垫、填充物，参 见图 1。4.1.1.2 盲沟、砾石 层、过渡 层、根系层 设计 应 符 合 DB11/T 1685的要 求。注：1 盲沟，2 砾石 层，3 过渡 层，4 根系层，5 人造草 垫，6 填充物 图 1 人造草垫式混合草坪场地坪床结构示意图 4.1.2 人造草垫 4.1.2.1 草 丝 高度宜为 50 mm，理 化 性 能、力 学性 能 应 符 合 GB/T 20394的要 求，耐老化 性 能 应 符 合 GB 36246的要 求。4.1.2.2 人造草 垫 有 害 物 质 限 量 应 符 合 GB 36246的要 求。4.1.3 填充物 4.1.3.1 填充物 用 沙 应 与 根系层 用 沙 一 致，填充物 厚度宜为 草 丝 高度 的 80%。4.1.3.2 填充 后平整度 在 3m长 度 范围 内任意两点高差 应不 大 于 20mm，坡度宜为 0.3%0.5%。4.1.4 建植 4.1.4.1 播种 前草 丝应 直立无倒伏。4.1.4.2 草坪草 种宜选 用草地 早熟禾、高羊茅、结缕 草。适 宜播种量 和 播种时间见 表 1。DB11/T 1686 2019 3 表 1 北京地区草坪草适宜播种量和播种时间 草 种名 称 适 宜播种量（g/m2）适 宜播种时间 草地 早熟禾 10 15 3 5月，8 9月 高羊茅 30 45 3 5月，8 9月 结缕 草 25 35 5 7月 4.2 植丝式混合草坪场地 4.2.1 坪床 4.2.1.1 宜 包 含盲沟、砾石 层、过渡 层、根系层、人造草 丝，参 见图 1。4.2.1.2 盲沟、砾石 层、过渡 层、根系层 设计 应 符 合 DB11/T 1685的要 求。注：1 盲沟，2 砾石 层，3 过渡 层，4 根系层，5 人造草 丝 图 2 植丝式混合草坪坪床结构示意图 4.2.2 植丝 4.2.2.1 人造草 丝 理 化 性 能、力 学性 能 应 符 合 GB/T 20394的要 求，耐老化 性 能、有 害 物 质 限 量及气味 应 符 合 GB 36246的要 求。4.2.2.2 宜选择 单 丝 纤维型 草 丝。4.2.2.3 地 表以上 人造草 丝 高度宜为 20mm，地 表以下 人造草 丝 深度宜 不 低 于 180mm。4.2.2.4 植丝 间距宜为 20mm 20mm。4.2.3 建植 4.2.3.1 建 植 方式分为先 植丝 后 建坪和 先 建坪 后 植丝 两种方式。4.2.3.2 草坪草 种宜选 用草地 早熟禾、高羊茅、结缕 草。适 宜播种量 和 播种时间见 表 1。5 场地建造 DB11/T 1686 2019 4 5.1 一般要求 5.1.1 植丝 前 对根系层材料 进 行 粒径分析，应 符 合 设计要 求。5.1.2 场地建造 应 按 DB11/T 1685执行。5.1.3 进 场 材料应 符 合 环 保 和 质量 要 求，并检验 合 格。5.2 人造草垫式混合草坪建造 5.2.1 铺设 5.2.1.1 铺 设 应 平整、不 留缝隙，草 丝 方向 应保 持 一 致。5.2.1.2 相邻区域 应 缝 合，缝 合 交 接 距离 应 与草 丝 密度 一 致，多余部分 应修 剪 和 清 理。5.2.1.3 场地 边 缘 应 使 用 带 标 记 U型 钉固 定，覆 沙后 取 出。5.2.2 填充 5.2.2.1 材料、厚度 应 符 合 设计要 求。5.2.2.2 宜 少 量多 次，每次 填充 前 应 使 用 专 业设 备 将 草 丝 刷 起。5.2.3 建植 5.2.3.1 应根 据 设计 核 实 播种 材料 和 播种量。5.2.3.2 宜选 用 专 业 播种 机。5.2.3.3 种 子 播种后宜 覆 沙 和 盖 无 纺 布。5.2.3.4 可 选择 场 外 建坪，以 草 皮 形 式 在 场地 内进 行铺 设。5.3 植丝式混合草坪场地建造 5.3.1 先植丝后建坪 5.3.1.1 植丝 5.3.1.1.1 应 按 专 业设 备 要 求 安装 草 丝。5.3.1.1.2 应 按设计 高度、深度、间距进 行植丝。5.3.1.1.3 植丝 过 程应 随 时 监控，无 漏 植、无 重 植，未达 要 求 的 应 及时 处 理。5.3.1.1.4 植丝 缺失 部分 应 补 植。5.3.1.2 建植 5.3.1.2.1 应根 据 设计 核 实 播种 材料 和 播种量。5.3.1.2.2 宜选 用 专 业 播种 机。5.3.1.2.3 种 子 播种后宜 覆 沙 和 盖 无 纺 布。5.3.2 先建坪后植丝 应 先 修 剪 草坪 后 植丝，植丝 操作同 5.3.1.1。6 检验 6.1 人造草垫材料检验 DB11/T 1686 2019 5 检验 项目 及方 法 见 表 2。表 2 人造草垫材料检验项目及方法 项目 检验 方 法 理 化 性 能 按 GB/T 20394执行 力 学性 能 耐老化 性 能 有 害 物 质 限 量及气味 按 GB 36246执行 6.2 坪床检验 应 按 DB11/T 1685执行。6.3 泵站及管道检验 应 按 DB11/T 1685 执行。6.4 植丝检验 应在植丝 完 成 后进 行，检验 项目、要 求 及方 法 见 表 3。表 3 植丝式混合草坪建造检验项目、要求及方法 项目 检验要 求 检 测 方 法 检 测数 量 植丝 高度 符 合 设计要 求 使 用 量 尺测 量 地 上植丝 高度 在 被测 场 内 随机取样 不少于 20个 点，每个 点 不少于 30组（株）。植丝 深度 拔 出草 丝，用 量 尺测 量 植入 深度 植丝 间距 使 用 量 尺测 量 草 丝基 部间距 6.5 场地检验 人造草 垫 式、先 植丝 后 建坪 方式 场地检验 时间宜 在成 坪 3个 月后进 行，先 建坪 后 植丝 方式宜 在 建 植 1个 月后进 行，检验 项目 及方 法 应 按 DB11/T 1685执行。6.6 合格判定 6.6.1 检验 项均 符 合 设计要 求 时 判 定 合 格。6.6.2 当 检验 项目 不 符 合 设计要 求 时 应 进 行 整 改，并 重 新 进 行 检验。7 归 档 管理 应 符 合 GB/T 50328的要 求，归档文件 包括 但 不 限 于：a)勘察 文件；b)设计 图 和设计 说明；c)材料合 格 证明；d)进 场验 收记录；e)施 工 图 和施 工 组织设计；DB11/T 1686 2019 6 f)施 工 记录；g)检验 记录 及 检验 报告；h)其 他 相 关 材料。
