电梯限速器在线校验规范DB13／T 5177-2020.pdf

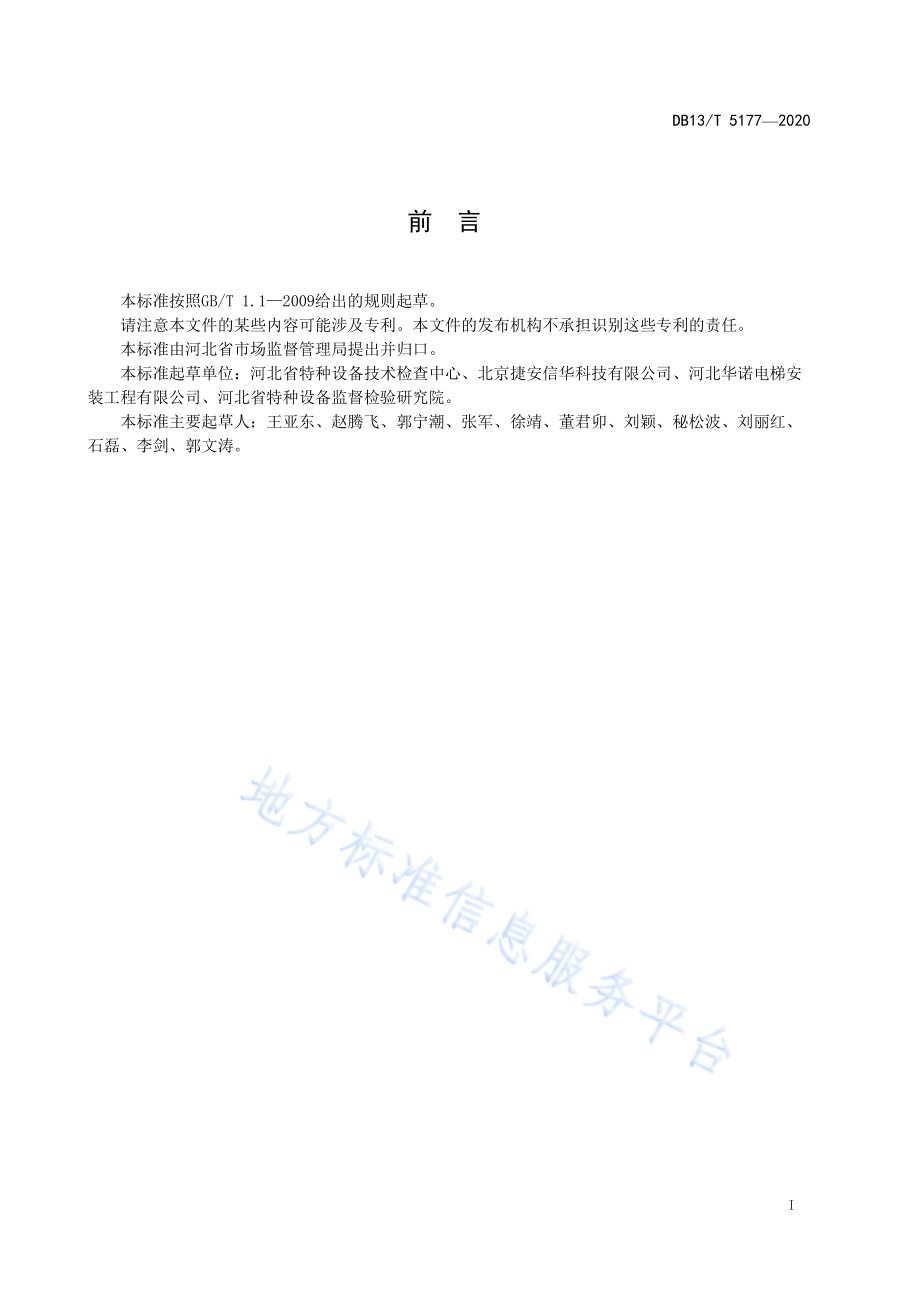

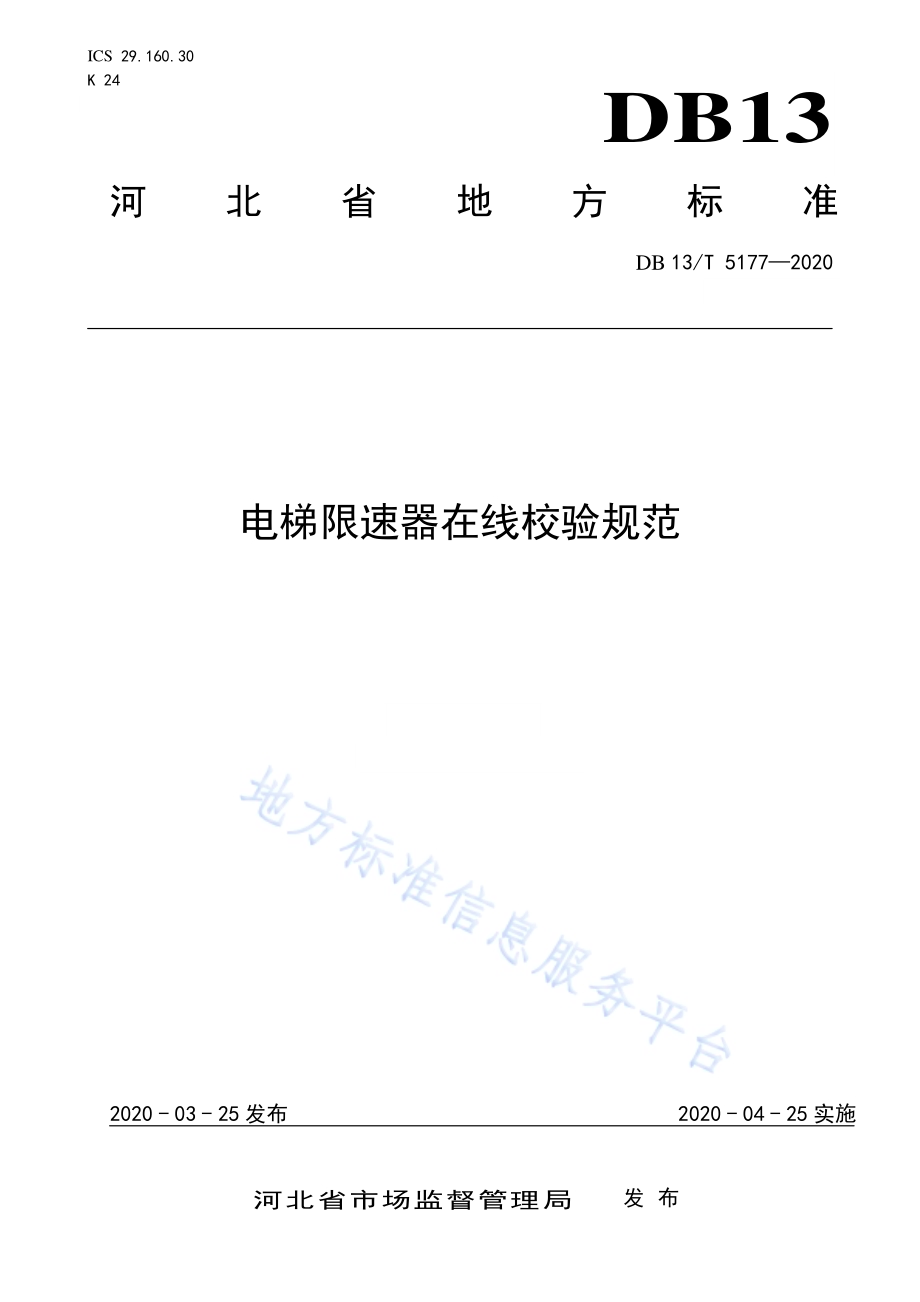

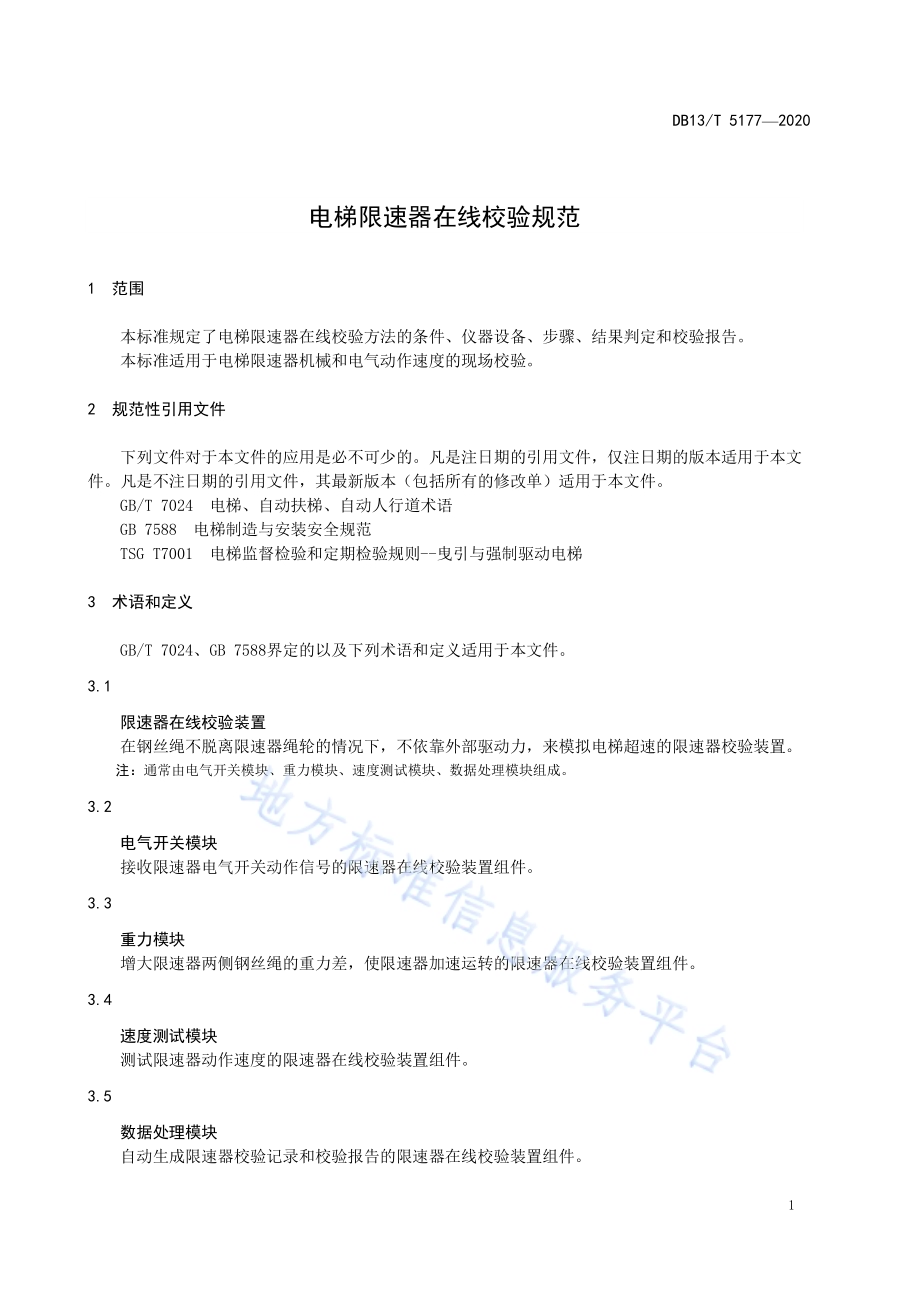

ICS 29.160.30 K 24 DB13 河北省地方标准 DB 13/T 51772020 电梯限速 器在线校 验规范 2020-03-25 发布 2020-04-25 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5177 2020 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本标准 由河 北省 市场 监督 管理局 提出 并归 口。本标准 起草 单位：河 北省 特种设 备 技 术检 查中 心、北京捷 安信 华科 技有 限公 司、河 北华 诺电 梯 安装工程 有限 公司、河 北省 特种设 备监 督检 验研 究院。本标准 主要 起草 人：王亚 东、赵 腾飞、郭 宁潮、张 军、徐 靖、董君 卯、刘颖、秘松 波、刘丽 红、石磊、李剑、郭 文涛。DB13/T 5177 2020 1 电 梯限速 器在线校 验规范 1 范围 本标准 规定 了电 梯限 速器 在线校 验方 法的 条件、仪 器设备、步 骤、结果 判定 和校验 报告。本标准 适用 于电 梯限 速器 机械和 电气 动作 速度 的现 场校验。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新 版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 7024 电 梯、自动 扶 梯、自 动人 行道 术语 GB 7588 电梯 制造 与安 装 安全规 范 TSG T7001 电 梯监 督检 验 和定期 检验 规则-曳 引与 强制驱 动电 梯 3 术语和 定义 GB/T 7024、GB 7588 界定 的以及 下列 术语 和定 义适 用于本 文件。3.1 限速器 在线 校验 装置 在钢丝 绳不 脱离 限速 器绳 轮的情 况下，不 依靠 外部 驱动力，来 模拟 电梯 超速 的限速 器校 验 装 置。注：通常由电气开关模块、重力模块、速度测试模块、数据处理模块组成。3.2 电气开 关模 块 接收限 速器 电气 开关 动作 信号的 限 速 器在 线校 验装 置组件。3.3 重力模 块 增大限 速器 两侧 钢丝 绳的 重力差，使 限速 器加 速运 转的限 速器 在线 校验 装置 组件。3.4 速度测 试模 块 测试限 速器 动作 速度 的限 速器在 线校 验装 置组 件。3.5 数据处 理模 块 自动生 成限 速器 校验 记录 和校验 报告 的限 速器 在线 校验装 置组 件。DB13/T 5177 2020 2 4 校验条 件 对电梯 限速 器进 行在 线校 验时，校验 现场 条件 应符合TSG T7001关于 检验 现场 的要求。5 仪器设 备 5.1 电梯限 速器 在线 校验 装置 测试准 确度 应优 于 1%。5.2 电梯限 速器 速度 测试 模块 应校准 并在 有效 期内。6 校验步 骤 6.1 准备工 作 6.1.1 资料审 查 限速器 应有 型式 试验 证书 和调试 证书。6.1.2 实物检 查 6.1.2.1 限速器 应设 有铭 牌，其内 容要求 应符 合 TSG T7001 的规定。6.1.2.2 限速器 应封 记完 好，固定 可靠。6.1.2.3 限速器 电气 开关 动作 可靠。6.2 速度校 验 6.2.1 拆卸连 接销 6.2.1.1 保持限 速器 绳在 轮槽 中，拆卸限 速器 绳头 与安 全钳 连杆的 连接 销。6.2.1.2 对于操 纵轿 厢安 全钳 和上 行超速 保护 装置 的限 速器，应根 据下 列不 同情 况，选择 作 业 位 置：a)当限速 器绳 头与 安全 钳连 杆的连 接销 在轿 顶时，在 轿顶进 行拆 离作 业；b)当限速 器绳 头与 安全 钳连 杆的连 接销 在轿 底时，在 底坑进 行拆 离作 业。6.2.1.3 对于操 纵对 重安 全钳 的限 速器，应将 轿厢 移动 至限 速器绳 头与 安全 钳连 杆的 连接销 的位 置,进行作 业。6.2.2 选择测 试位 置 6.2.2.1 有机房 电梯 校验人 员将 校验 装置 放置 在被测 限速 器附 近进 行测 试，另 有作 业人 员在 轿顶 配合测 试。6.2.2.2 无机房 电梯 校验人 员和 配合 测试 的作 业人员 应在 轿顶 进行 测试 操作。6.2.3 动作速 度测 试 6.2.3.1 将电气 开关 模块 引线 连接 在限速 器电 气开 关的 接线 端子上。DB13/T 5177 2020 3 6.2.3.2 将轿厢 提升 至井 道上 部，重力模 块可 靠固 定在 限速 器绳端 位置，并 保持 静止。6.2.3.3 将速度 测试 模块 的滚 轮贴 靠在邻 近限 速器 轮另 一侧 钢丝绳 上。6.2.3.4 将速度 测试 模块 开机，进 入到数 据处 理模 块测 试界 面，确 认数 据处 理模 块与 速度测 试模 块 已连通。6.2.3.5 点击数 据处 理模 块的 测试 按键，释 放 重力 模块，直 至限速 器轮 制停。6.2.3.6 恢复限 速器 电气 开关 和机 械动作 部件，将 重力 模块 提至原 位置。6.2.3.7 按6.2.3.5、6.2.3.6 重 复 测试三 次，查看 数据 处理 模块的 数据 及校 验结 果。6.2.4 恢复电 梯运 行 拆除校 验装 置，将限 速器 绳与安 全钳 连杆 连接，确 认恢复 正常 后，电梯 投入 运行。6.3 安全要 求 校验时 应至 少满 足如 下安 全要求：a)在拆卸 限速 器绳 头与 安全 钳连杆 的连 接销 前，人为 动作安 全钳 机械 机构 使轿 厢制停。如 需 要移动轿 厢位 置，应解 除安 全钳动 作。如需 要轿 厢在 某一固 定位 置作 业时，人 为动作 安全 钳 机械机构 使轿 厢制 停；b)现场应 至少 有一 名持 电梯 修理作 业 资 格证 书的 作业 人员，另外 有一 名持 证检 验人员 或作 业 人员校验，拆 装连 接销 等作 业应由 作业 人员 完成；c)轿厢应 空载；d)测试和 作业 时应 切断 电梯 主电源；e)作业时 如需 移动 轿厢 应处 于检修 运行 模式；f)测试时，重 力模 块应 置于 速度测 试模 块下 方；g)应该采 取安 全措 施，防止 重力模 块与 底坑 设备 碰撞。7 结果判 定 计算结 果的 综合 判定 如下：a)操纵轿 厢安 全钳 的限 速器 动作速 度应 满 足 GB 7588 中 9.9.1 的 要求；b)操纵对 重安 全钳 的限 速器 动作速 度应 满 足 GB 7588 中 9.9.3 的 要求；c)操纵上 行超 速保 护装 置的 限速器 动作 速度 应满 足 GB 7588 中 9.10.1 的 要求；d)限速器 电气 开关 动作 速度 应满 足 GB 7588 中 9.9.11.1 的 要求。8 校验报 告 校验报 告参 见附 录A。DB13/T 5177 2020 4 A A 附 录 A（资料 性附 录）限速器 校验 报告 限速器 校验 报告 见表 A.1。表A.1 限速器 校验 报告 NO：使用单位 使用地点 电梯设备代码 制造单位 电梯型号 安装部位 额定速度 轿厢安全钳型式 轿厢安全钳限速器型号 编号 对重安全钳限速器型号 编号 轿厢上行超速保护装置型号 编号 维护保养单位 依据：1.电梯监督检验和定 期 检验规则曳引与强制驱动电梯TSG T7001 2.电梯制造与安装安 全规范GB 7588 主要校验仪器设备：校验结果 操纵轿厢安全钳的限速器 操纵对重安全钳的限速器 机械动作速度（m/s）电气动作速度（m/s）机械动作速度（m/s）电气动作速度（m/s）操纵上行超速保护装置的限速器 机械动作速度（m/s）电气动作速度（m/s）校验结论：（专用章）签发日期：备 注 批准：审核：校验：DB13/T 5177 2020 5 参 考 文 献 1 GB/T 10059 电梯 试 验方法 2 电梯 与自 动扶 梯技 术 检验M.毛 怀新.北 京：学 苑出版 社，2001.3 _
