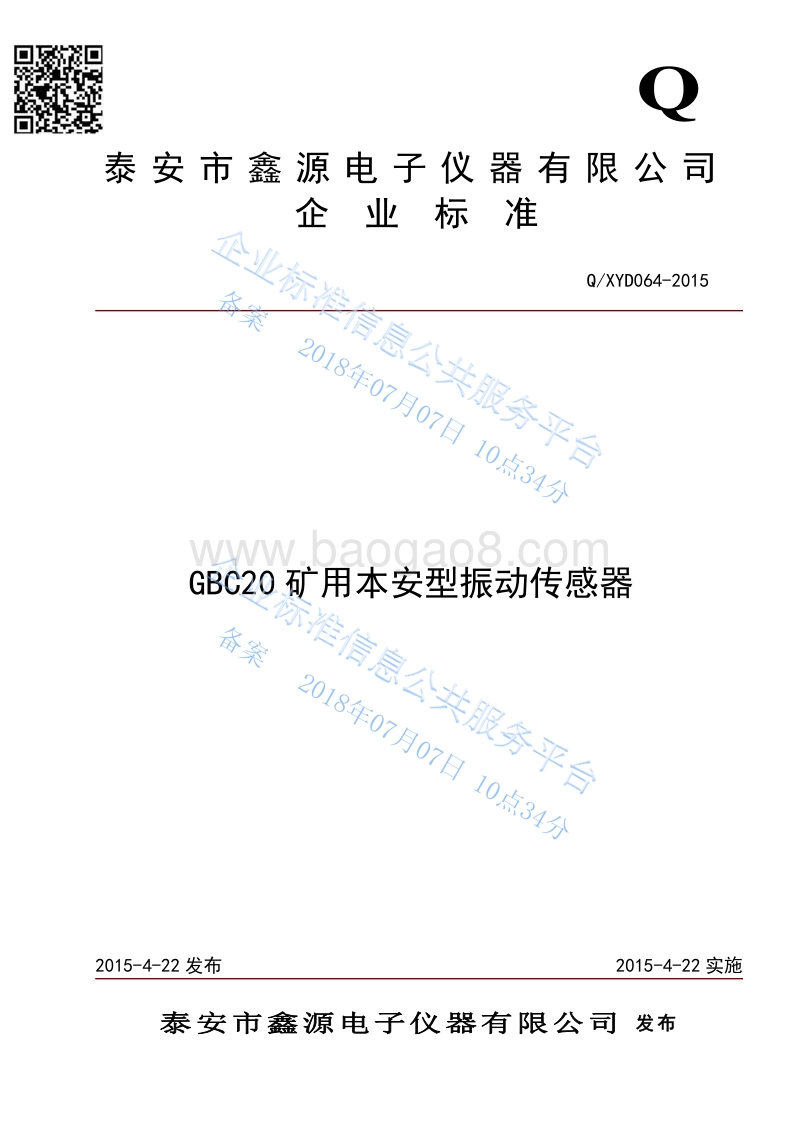

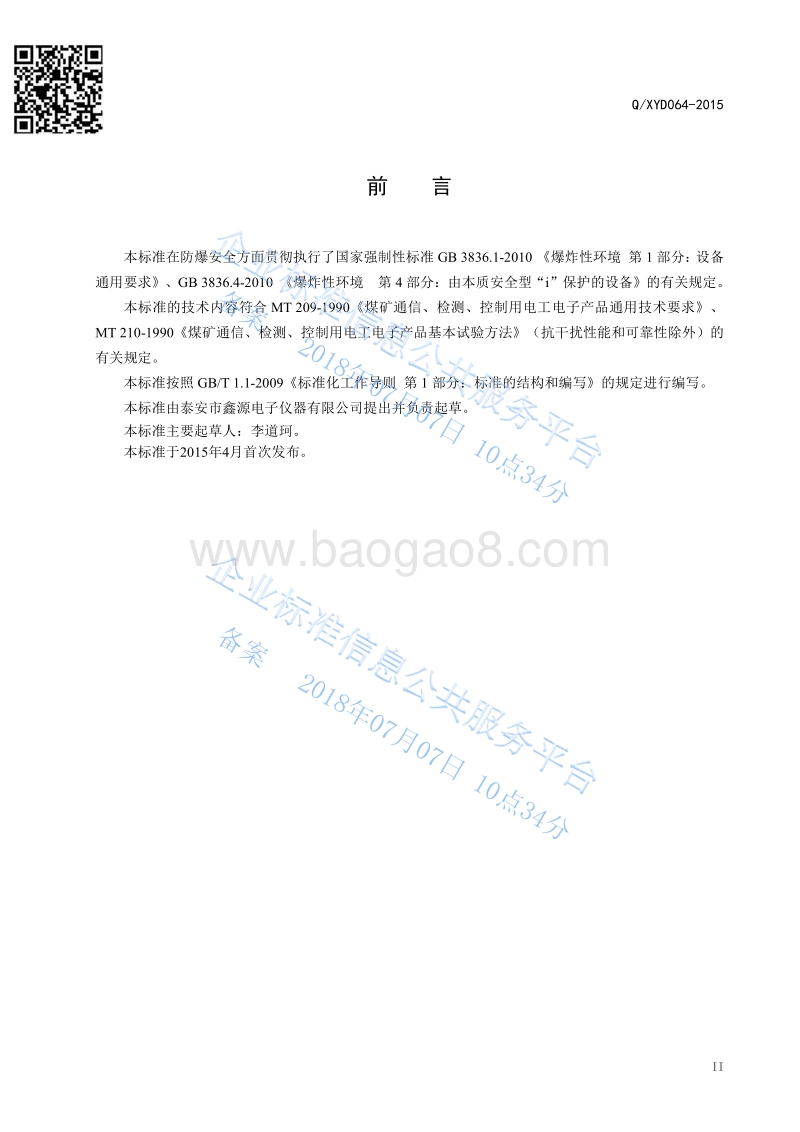

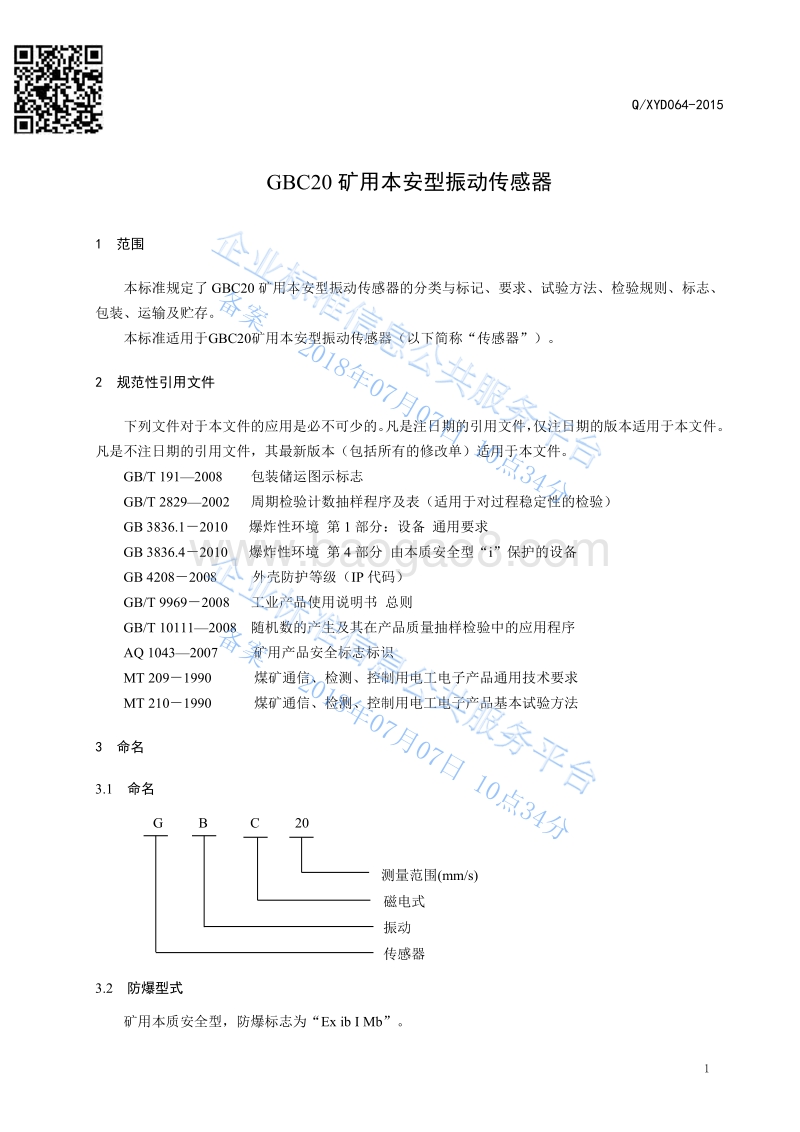

注注 泰 安 市 鑫 源 电 子 仪 器 有 限 公 司企 业 标 准 QQ/XYD064-2015GBC20矿 用 本 安 型 振 动 传 感 器2015-4-22 发 布 2015-4-22实 施泰 安 市 鑫 源 电 子 仪 器 有 限 公 司 发 布备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-2015II前 言本 标 准 在 防 爆 安 全 方 面 贯 彻 执 行 了 国 家 强 制 性 标 准 GB3836.1-2010 爆 炸 性 环 境 第 1部 分 ： 设 备通 用 要 求 、 GB3836.4-2010 爆 炸 性 环 境 第 4部 分 ： 由 本 质 安 全 型 “ i” 保 护 的 设 备 的 有 关 规 定 。本 标 准 的 技 术 内 容 符 合 MT209-1990 煤 矿 通 信 、 检 测 、 控 制 用 电 工 电 子 产 品 通 用 技 术 要 求 、MT210-1990 煤 矿 通 信 、 检 测 、 控 制 用 电 工 电 子 产 品 基 本 试 验 方 法 （ 抗 干 扰 性 能 和 可 靠 性 除 外 ） 的有 关 规 定 。本 标 准 按 照 GB/T1.1-2009 标 准 化 工 作 导 则 第 1部 分 ： 标 准 的 结 构 和 编 写 的 规 定 进 行 编 写 。本 标 准 由 泰 安 市 鑫 源 电 子 仪 器 有 限 公 司 提 出 并 负 责 起 草 。本 标 准 主 要 起 草 人 ： 李 道 珂 。本 标 准 于 2015年 4月 首 次 发 布 。备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-20151GBC20矿 用 本 安 型 振 动 传 感 器1 范 围本 标 准 规 定 了 GBC20 矿 用 本 安 型 振 动 传 感 器 的 分 类 与 标 记 、 要 求 、 试 验 方 法 、 检 验 规 则 、 标 志 、包 装 、 运 输 及 贮 存 。本 标 准 适 用 于 GBC20矿 用 本 安 型 振 动 传 感 器 （ 以 下 简 称 “ 传 感 器 ” ） 。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 注 日 期 的 版 本 适 用 于 本 文 件 。凡 是 不 注 日 期 的 引 用 文 件 ， 其 最 新 版 本 （ 包 括 所 有 的 修 改 单 ） 适 用 于 本 文 件 。GB/T1912008 包 装 储 运 图 示 标 志GB/T28292002 周 期 检 验 计 数 抽 样 程 序 及 表 （ 适 用 于 对 过 程 稳 定 性 的 检 验 ）GB3836.1 2010 爆 炸 性 环 境 第 1部 分 ： 设 备 通 用 要 求GB3836.4 2010 爆 炸 性 环 境 第 4部 分 由 本 质 安 全 型 “ i” 保 护 的 设 备GB4208 2008 外 壳 防 护 等 级 （ IP代 码 ）GB/T9969 2008 工 业 产 品 使 用 说 明 书 总 则GB/T101112008 随 机 数 的 产 生 及 其 在 产 品 质 量 抽 样 检 验 中 的 应 用 程 序AQ10432007 矿 用 产 品 安 全 标 志 标 识MT209 1990 煤 矿 通 信 、 检 测 、 控 制 用 电 工 电 子 产 品 通 用 技 术 要 求MT210 1990 煤 矿 通 信 、 检 测 、 控 制 用 电 工 电 子 产 品 基 本 试 验 方 法3 命 名3.1 命 名 G B C 20 测 量 范 围 (mm/s)磁 电 式振 动传 感 器3.2 防 爆 型 式矿 用 本 质 安 全 型 ， 防 爆 标 志 为 “ ExibIMb” 。备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-201524 技 术 要 求4.1 一 般 要 求产 品 应 符 合 MT209-1990及 本 标 准 要 求 ， 并 按 照 经 规 定 程 序 批 准 的 图 样 和 技 术 文 件 制 造 。4.2 环 境 条 件4.2.1 传 感 器 在 下 列 条 件 下 应 能 正 常 工 作 ：a） 环 境 温 度 ： （ 0 40） ， 此 时 应 按 GB3836.1-2010中 5.1.1条 附 加 标 志 “ X” ， 或 在 铭 牌 中 标 注温 度 范 围 ；b） 平 均 相 对 湿 度 ： 不 大 于 95%（ 25 ） ；c） 大 气 压 力 ： （ 80 106） kPa；d） 无 显 著 振 动 和 冲 击 的 场 合 ；e） 无 破 坏 绝 缘 的 腐 蚀 性 气 体 的 场 合 。f） 煤 矿 井 下 有 甲 烷 、 煤 尘 爆 炸 性 混 合 物 ， 但 无 破 坏 绝 缘 的 腐 蚀 性 气 体 、 无 淋 水 、 无 积 水 的 场 合 。4.2.2 传 感 器 能 承 受 的 最 恶 劣 的 储 运 条 件 为 ：a） 高 温 ： +60 ；b） 低 温 ： -40 ；c） 平 均 相 对 湿 度 ： 不 大 于 95%（ 25 ） ；d） 振 动 ： 50m/s2；e） 冲 击 ： 500m/s2。4.3 电 气 性 能4.3.1 工 作 电 压 ： DC 24V。工 作 电 流 ： 30 mA。4.3.2 测 量 范 围 ： （ 0 20） mm/s。4.3.3 输 出 信 号 ： （ 4 20） mA（ 负 载 阻 抗 不 大 于 130 ） 。4.3.4 测 量 误 差 ： 不 大 于 10%（ F.S） 。4.3.5 振 动 频 率 范 围 ： （ 40 160） Hz。4.3.6 功 能具 有 采 集 被 测 对 象 的 振 动 速 度 ， 并 将 振 动 速 度 值 转 换 成 （ 4 20） mA电 流 信 号 输 出 的 功 能 。4.4 电 源 波 动 适 应 性直 流 供 电 电 压 在 （ 12 28） V 范 围 内 波 动 时 ， 传 感 器 的 电 气 性 能 应 符 合 4.3的 规 定 。4.5 结 构4.5.1 紧 固 件 必 须 有 防 止 自 动 松 脱 的 措 施 。4.5.2 金 属 零 部 件 必 须 进 行 防 锈 、 防 蚀 处 理 。备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-201534.5.3 其 它 结 构 要 求 应 符 合 MT209-1990第 7章 、 第 9章 的 有 关 规 定 。4.5.4 外 壳 材 质 ： 304不 锈 钢 。4.6 外 观4.6.1 产 品 表 面 不 应 有 明 显 的 凹 痕 、 划 伤 、 裂 缝 、 变 形 等 现 象 ， 表 面 涂 层 须 均 匀 ， 不 应 起 泡 、 龟 裂 和 脱落 。4.6.2 金 属 零 部 件 不 应 有 锈 蚀 和 其 他 机 械 损 伤 。4.6.3 零 部 件 应 紧 固 无 松 动 ， 插 接 的 活 动 部 件 应 插 接 自 如 。4.6.4 说 明 功 能 的 符 号 文 字 及 产 品 的 所 有 标 志 应 清 晰 端 正 、 安 装 牢 固 。4.7 外 壳 防 护 性 能外 壳 防 护 等 级 应 不 低 于 IP54的 要 求 。4.8 电 气 安 全4.8.1 接 线 端 子 对 外 壳 间 的 绝 缘 电 阻 应 不 小 于 10M， 湿 热 试 验 后 应 不 小 于 1.0M。4.8.2 接 线 端 子 与 外 壳 间 须 能 承 受 500V、 50Hz， 历 时 1min的 耐 压 试 验 ， 漏 电 流 不 大 于 5mA， 且 无 火花 、 闪 络 和 击 穿 现 象 。4.9 最 高 表 面 温 度在 正 常 工 作 和 故 障 状 态 ， 其 元 器 件 、 导 线 及 外 壳 的 最 高 表 面 温 度 不 得 大 于 150 。4.10 特 殊 工 艺印 制 电 路 板 调 试 完 毕 清 洗 后 ， 表 面 须 均 匀 地 喷 涂 两 遍 三 防 漆 ， 覆 盖 层 应 牢 固 可 靠 。4.11 工 作 稳 定 性传 感 器 应 进 行 工 作 稳 定 性 试 验 ， 通 电 时 间 不 少 于 2d， 其 电 气 性 能 应 符 合 4.3的 规 定 。4.12 环 境 适 应 性4.12.1 传 感 器 在 工 作 状 态 应 能 承 受 表 1规 定 条 件 进 行 的 低 温 工 作 试 验 ， 其 电 气 性 能 和 外 观 应 符 合 4.3及4.6的 规 定 。4.12.2 传 感 器 在 工 作 状 态 应 能 承 受 表 1规 定 条 件 进 行 的 高 温 工 作 试 验 ， 其 电 气 性 能 和 外 观 应 符 合 4.3及4.6的 规 定 。4.12.3 传 感 器 在 非 工 作 状 态 应 能 承 受 表 1规 定 条 件 进 行 的 低 温 贮 存 试 验 ， 其 电 气 性 能 和 外 观 应 符 合 4.3及 4.6的 规 定 。 表 1实 验 项 目 温 度 / 试 验 时 间 / h 恢 复 时 间 /h低 温 工 作 0 2 高 温 工 作 40 2 低 温 贮 存 -40 16 2高 温 贮 存 60 16 2备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-201544.12.4 传 感 器 在 非 工 作 状 态 应 能 承 受 表 1规 定 条 件 进 行 的 高 温 贮 存 试 验 ， 其 电 气 性 能 和 外 观 应 符 合 4.3及 4.6的 规 定 。4.12.5 传 感 器 应 能 承 受 严 酷 等 级 为 高 温 40 、 湿 度 为 95%、 周 期 12d的 交 变 湿 热 试 验 ， 其 电 气 安 全 、电 气 性 能 及 外 观 应 符 合 4.8、 4.3和 4.6的 规 定 。4.12.6 传 感 器 在 非 工 作 状 态 应 能 承 受 频 率 （ 10 150） Hz、 加 速 度 50m/s2、 三 个 轴 向 上 各 振 动 5个 周 期的 振 动 试 验 ， 其 电 气 性 能 和 外 观 应 符 合 4.3、 4.6的 规 定 。4.12.7 传 感 器 在 非 工 作 状 态 应 能 承 受 峰 值 加 速 度 500m/s2、 脉 冲 持 续 时 间 11ms、 三 个 互 相 垂 直 轴 线 的每 个 方 向 连 续 冲 击 6次 的 冲 击 试 验 ， 其 电 气 性 能 和 外 观 应 符 合 4.3、 4.6的 规 定 。4.12.8 传 感 器 在 包 装 后 能 承 受 运 输 试 验 ， 试 验 后 检 查 包 装 箱 无 损 坏 和 明 显 变 形 ， 箱 内 产 品 的 电 气 性 能及 外 观 应 符 合 4.3、 4.6的 规 定 。4.13 防 爆 性 能4.13.1 传 感 器 应 符 合 GB3836.1-2010， GB3836.4-2010的 规 定 ， 并 应 经 过 国 家 指 定 的 防 爆 检 验 部 门 检 验合 格 ， 取 得 “ 防 爆 合 格 证 ” 。4.13.2 电 气 间 隙 和 爬 电 距 离 应 符 合 GB3836.4-2010中 的 规 定 ， 本 安 接 线 端 子 接 线 柱 之 间 应 不 小 于 2mm，本 安 接 线 端 子 与 外 壳 之 间 应 不 小 于 3mm。4.13.3 传 感 器 应 能 通 过 GB3836.4-2010中 10.1规 定 的 火 花 点 燃 试 验 。4.13.4 本 安 参 数 ：最 高 输 入 电 压 ： 28V， 最 大 工 作 电 流 ： 30mA， Ci:0.05 F， Li:50 H。关 联 设 备 ： 见 主 要 零 （ 元 ） 部 件 及 重 要 原 材 料 明 细 表 。5 试 验 方 法5.1 试 验 条 件5.1.1 环 境 条 件除 环 境 试 验 或 有 关 标 准 另 有 规 定 外 ， 试 验 应 在 下 列 环 境 条 件 下 进 行 ：a） 温 度 ： （ 15 35） ；b） 湿 度 ： （ 45 75） %；c） 大 气 压 力 ： （ 86 106） kPa。5.1.2 电 源 条 件除 非 有 关 标 准 另 有 规 定 ， 测 试 用 的 直 流 电 源 应 符 合 以 下 条 件 ：a） 电 压 ： 误 差 应 不 大 于 2%；b） 周 期 与 随 机 偏 移 ： U/U0应 不 大 于 1%。注 ： U为 周 期 与 随 机 偏 移 的 峰 到 峰 值 ， U0为 直 流 供 电 电 源 的 额 定 值 。5.2 电 气 性 能 试 验5.2.1 测 试 仪 器 设 备 一 般 要 求备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-20155测 试 仪 器 和 设 备 的 精 确 度 应 保 证 所 测 性 能 的 精 确 度 要 求 。测 试 仪 器 和 设 备 的 性 能 应 符 合 所 测 性 能 的 特 性 。测 试 仪 器 和 设 备 应 按 照 计 量 法 的 有 关 规 定 进 行 计 量 检 定 ， 并 校 准 合 格 。测 试 仪 器 和 设 备 的 配 置 应 不 影 响 测 量 结 果 。5.2.2 主 要 测 试 仪 器 设 备a） 直 流 稳 压 电 源 一 台 ；b） 指 针 电 流 表 一 台 ；c） 激 振 器 一 台 ；d) 万 用 表 一 台 。5.2.3 试 验 线 路传 感 器 在 通 电 10s后 方 可 进 行 试 验 ， 试 验 线 路 如 图 1所 示 。图 15.2.4 试 验 步 骤a） 按 图 1连 接 实 验 电 路 ， R为 130金 属 膜 电 阻 ；b） 调 节 振 动 传 感 器 校 准 仪 ， 产 生 160Hz的 振 动 频 率 ， 调 节 振 动 传 感 器 校 准 仪 的 振 动 速 度 有 效 值大 小 ， 分 别 使 其 有 效 值 为 0mm/s、 5mm/s、 10mm/s、 15mm/s、 20mm/s， 读 取 电 流 表 A所 测 电 流 I， 性能 指 标 应 满 足 4.3的 要 求 ；c） 调 节 振 动 传 感 器 校 准 仪 ， 分 别 产 生 40Hz、 80Hz的 振 动 频 率 ， 重 复 项 目 b)的 操 作 ， 性 能 指 标 应满 足 4.3的 要 求 。5.3 外 观 检 查按 MT210-1990第 5章 的 有 关 规 定 进 行 。5.4 结 构 检 查按 MT210-1990第 5章 的 有 关 规 定 进 行 。5.5 绝 缘 电 阻 测 量按 MT210-1990 第 7章 的 规 定 。备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-201565.6 工 频 耐 压 试 验按 MT210-1990 第 8章 的 规 定 。5.7 电 源 波 动 适 应 性 能 力 试 验按 MT210-1990 第 10章 的 规 定 。5.8 最 高 表 面 温 度 测 试按 GB3836.1-2010第 26.5.1.3条 、 GB3836.4-2010第 10.2条 的 规 定 进 行 。5.9 外 壳 防 护 性 能按 GB4208-2008中 IP54的 要 求 规 定 。5.10 工 作 稳 定 性 试 验传 感 器 应 进 行 工 作 稳 定 性 试 验 ， 通 电 时 间 不 少 于 2d， 其 电 气 性 能 应 符 合 4.3的 有 关 规 定 。5.11 低 温 工 作 试 验按 MT210-1990第 23章 的 有 关 规 定 ， 采 用 非 散 热 试 验 样 品 的 温 度 渐 变 的 低 温 试 验 方 法 。5.12 高 温 工 作 试 验按 MT210-1990第 23章 的 有 关 规 定 ， 采 用 非 散 热 试 验 样 品 的 温 度 渐 变 的 高 温 试 验 方 法 。5.13 低 温 贮 存 试 验按 MT210-1990第 24章 的 有 关 规 定 ， 采 用 温 度 渐 变 的 低 温 试 验 方 法 。5.14 高 温 贮 存 试 验按 MT210-1990第 24章 的 有 关 规 定 ， 采 用 温 度 渐 变 的 高 温 试 验 方 法 。5.15 交 变 湿 热 试 验按 MT210-1990第 28章 规 定 。5.16 振 动 试 验按 MT210-1990第 25章 规 定 。5.17 冲 击 试 验按 MT210-1990第 26章 规 定 。5.18 运 输 试 验按 MT210-1990 第 27章 的 规 定 。5.19 电 气 间 隙 、 爬 电 距 离按 GB3836.4-2010中 附 录 C的 规 定 进 行 。5.20 火 花 点 燃 试 验按 GB3836.4-2010中 10.1规 定 的 火 花 试 验 进 行 。备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-201575.21 本 安 参 数按 GB3836.1-2010、 GB3836.4-2010相 关 规 定 进 行 ， 用 计 量 合 格 的 仪 器 、 仪 表 进 行 测 量 ， 测 量 值 不得 超 过 标 准 中 规 定 。6.3 型 式 检 验6.3.1 在 下 列 情 况 之 一 时 ， 应 进 行 型 式 检 验 ：a） 新 产 品 或 老 产 品 转 厂 定 型 时 ；b） 正 式 生 产 后 ， 如 结 构 、 材 料 、 工 艺 有 较 大 改 变 ， 可 能 影 响 产 品 性 能 时 ；c） 正 常 生 产 每 五 年 一 次 ；d） 出 厂 检 验 结 果 与 上 次 型 式 检 验 结 果 有 较 大 差 异 时 。6.3.2 试 验 项 目 应 符 合 表 2的 规 定 。6.3.3 样 品 采 用 GB/T10111-2008规 定 的 方 法 从 出 厂 检 验 合 格 的 产 品 中 抽 取 。6.3.4 批 量 不 大 于 50台 时 ， 样 品 数 量 （ 1 2） 台 。 对 A类 项 目 ， 有 一 项 不 合 格 则 判 该 批 产 品 为 不 合 格 。对 B类 项 目 ， 有 一 项 不 合 格 应 加 倍 抽 样 重 新 检 验 ， 若 仍 有 一 项 不 合 格 则 判 该 批 产 品 为 不 合 格 。 对 C类 项目 ， 有 三 项 不 合 格 ， 则 判 该 批 产 品 为 不 合 格 。6.3.5 批 量 大 于 50台 时 ， 按 照 GB/T2829-2002的 规 定 进 行 抽 样 检 验 。 选 用 一 次 抽 样 方 案 ， 判 别 水 平 ，不 合 格 质 量 水 平 RQL=40。 样 品 数 量 n=12， 合 格 判 定 数 Ac=2， 不 合 格 判 定 数 Re=3。 对 A类 项 目 ， 有一 项 不 合 格 则 判 该 批 产 品 为 不 合 格 。 对 B、 C类 项 目 ， 对 照 检 验 项 目 的 要 求 检 验 ， 累 计 不 合 格 产 品 数 ，按 抽 样 方 案 判 定 产 品 为 合 格 或 不 合 格 。 若 不 合 格 应 按 GB/T2829-2002中 的 5.12条 规 定 处 理 。6 检 验 规 则6.1 检 验 分 类检 验 一 般 分 出 厂 检 验 、 型 式 检 验 。6.2 出 厂 检 验6.2.1 每 台 传 感 器 应 进 行 出 厂 检 验 。 出 厂 检 验 由 制 造 厂 质 检 部 门 负 责 进 行 ， 产 品 附 合 格 证 后 才 能 出 厂 。6.2.2 试 验 项 目 应 符 合 表 2的 规 定 。备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分Q/XYD064-20158表 26.2.3 出 厂 检 验 各 项 指 标 需 符 合 本 标 准 的 要 求 。 有 一 项 不 合 格 则 该 产 品 不 合 格 。 若 出 现 C类 不 合 格 ， 允许 返 修 ； 若 出 现 A类 、 B类 不 合 格 则 应 返 工 ， 并 重 新 检 验 。7 标 志 、 包 装 、 运 输 及 贮 存7.1 标 志7.1.1 产 品 标 志7.1.1.1 每 台 传 感 器 外 壳 明 显 处 应 设 置 清 晰 永 久 性 的 “ ExibIMb” 标 记 。7.1.1.2 每 台 传 感 器 应 具 备 “ MA” 安 全 标 志 ， 标 志 标 识 符 合 AQ1043-2007的 相 关 要 求 。序 号 试 验 项 目 不 合 格 分 类 试 验 项 目 条 款 试 验 方 法 条 款 出 厂 检 验 型 式 检 验1 电 气 性 能 B 4.3 5.2 2 外 观 检 查 C 4.6 5.3 3 结 构 检 查 C 4.5 5.4 4 绝 缘 电 阻 测 量 A 4.8.1 5.5 * 5 工 频 耐 压 试 验 A 4.8.2 5.6 * 6 电 源 波 动 适 应 性 B 4.4 5.7 7 最 高 表 面 温 度 试 验 A 4.9 5.8 - 8 外 壳 防 护 性 能 试 验 A 4.7 5.9 - 9 工 作 稳 定 性 试 验 B 4.11 5.10 10 低 温 工 作 试 验 B 4.12.1 5.11 - 11 高 温 工 作 试 验 B 4.12.2 5.12 - 12 低 温 贮 存 试 验 B 4.12.3 5.13 - 13 高 温 贮 存 试 验 B 4.12.4 5.14 - 14 湿 热 试 验 B 4.12.5 5.15 - 15 振 动 试 验 B 4.12.6 5.16 - 16 冲 击 试 验 B 4.12.7 5.17 - 17 运 输 试 验 B 4.12.8 5.18 - 18 电 气 间 隙 、 爬 电 距 离 A 4.13.2 5.19 # 19 火 花 点 燃 试 验 A 4.13.3 5.20 - 20 本 安 参 数 A 4.13.4 5.21 注 ： “ ” 表 示 需 要 进 行 检 验 的 项 目 ， “ ” 表 示 不 需 要 进 行 检 验 的 项 目 ， “ *” 表 示 常 态 试 验 项 目 ， “ ” 表 示 只测 量 电 压 、 电 流 ， “ #” 表 示 只 测 与 外 部 连 接 的 端 子 ， 测 量 范 围 、 测 量 误 差 、 振 动 频 率 范 围 出 厂 检 验 不 检 。备案 2018年07月07日 10点34分备案 2018年07月07日 10点34分
