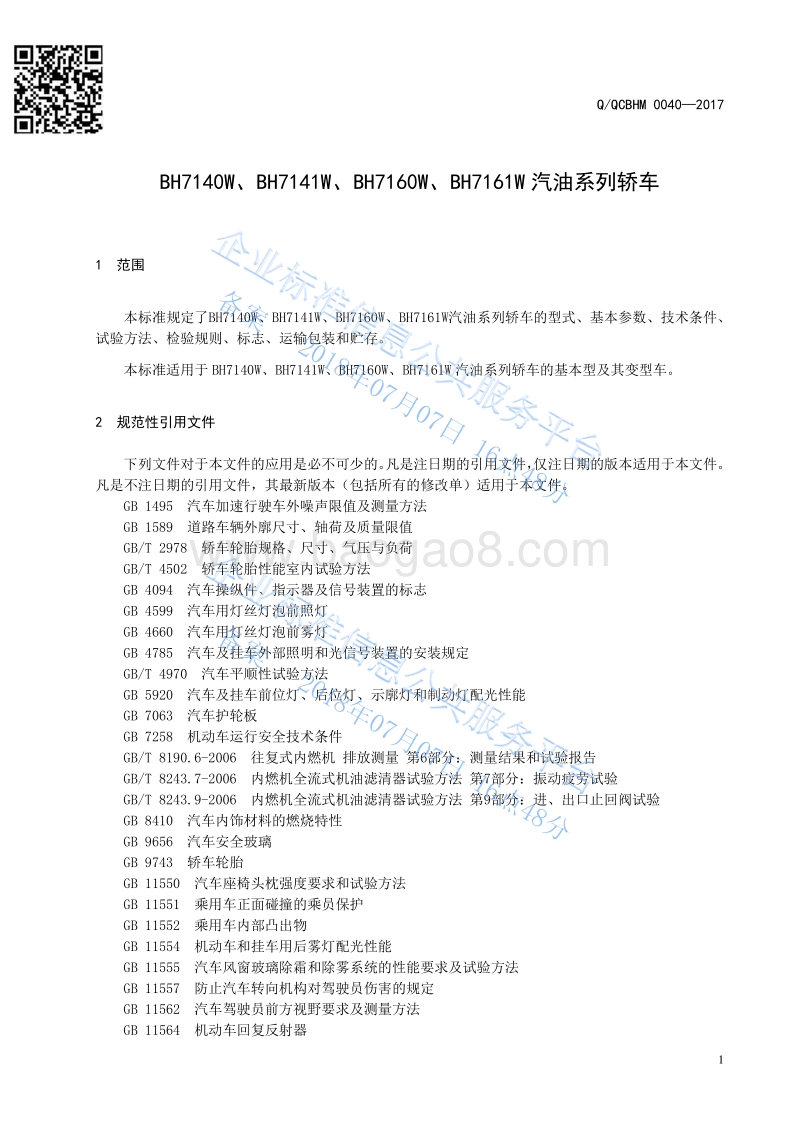

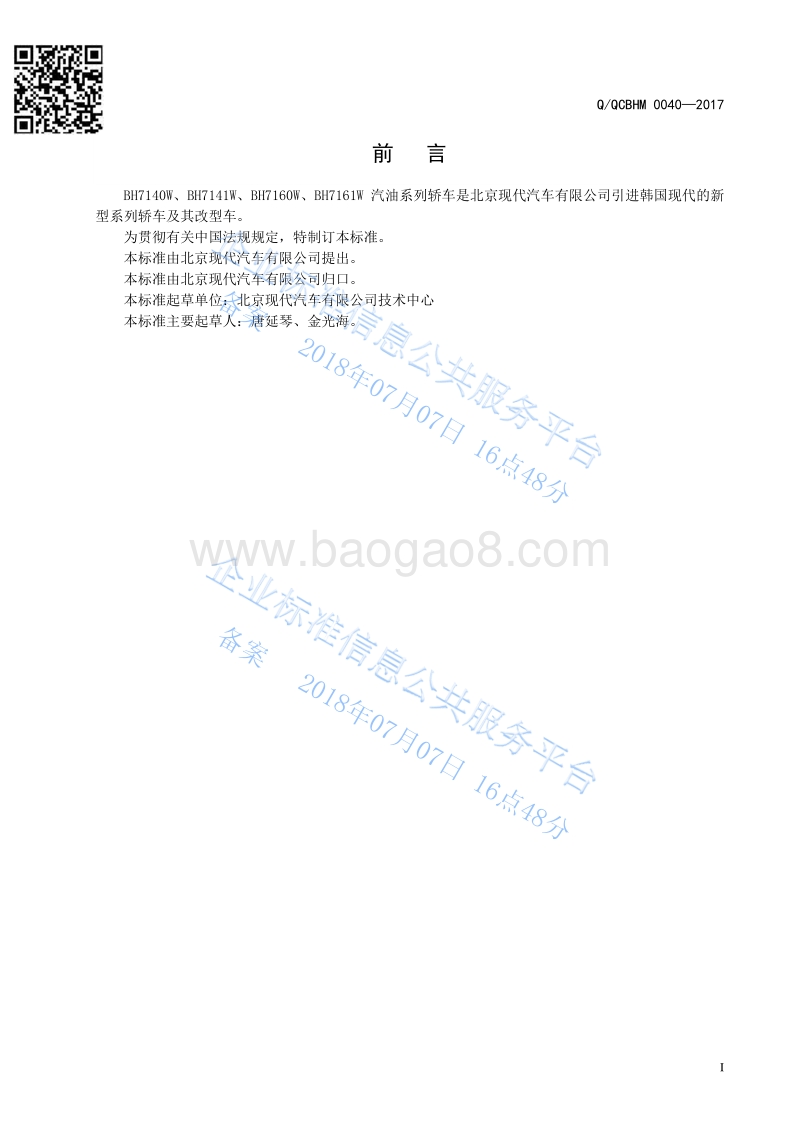

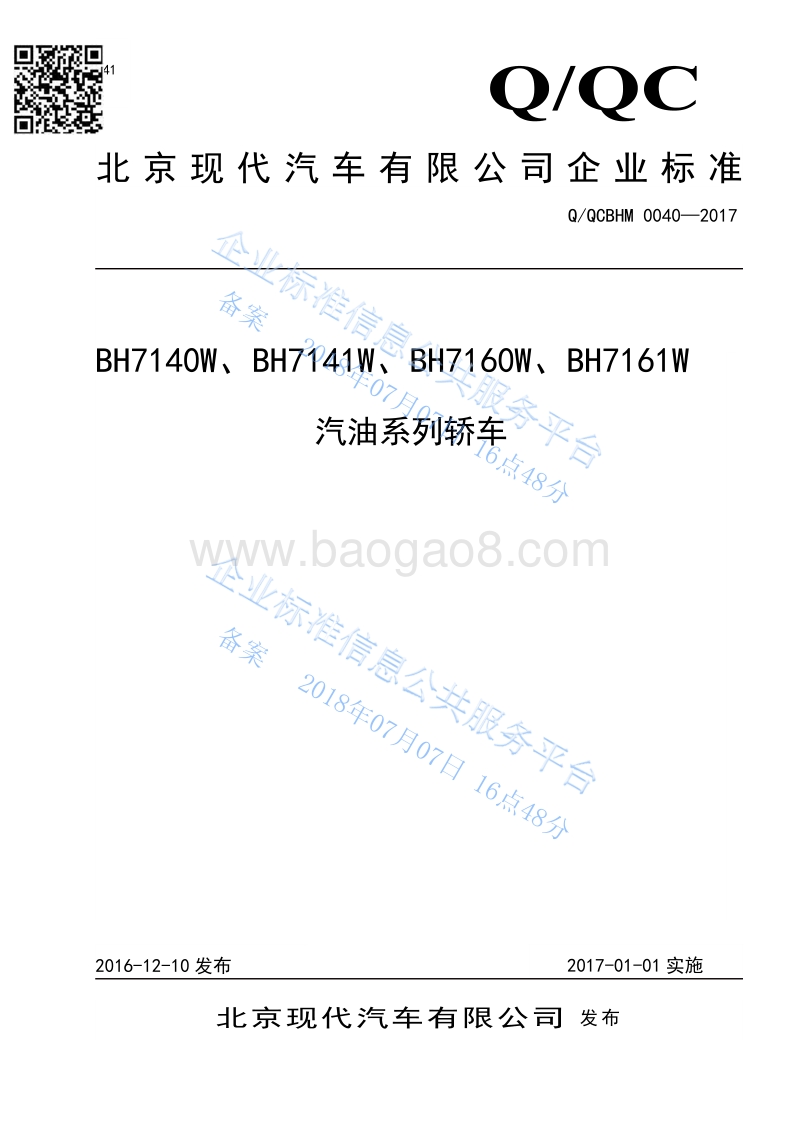

T41 北 京 现 代 汽 车 有 限 公 司 企 业 标 准 Q/QCBHM 0040 2017 BH7140W、 BH7141W、 BH7160W、 BH7161W 汽油系列轿车 2017-01-01 实施 发布2016-12-10 发布 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 I 前 言 BH7140W、 BH7141W、 BH7160W、 BH7161W 汽油系列轿车是北京现代汽车有限公司引进韩国现代的新型系列轿车及其改型车。 为贯彻有关中国法规规定，特制订本标准。 本标准由北京现代汽车有限公司提出。 本标准由北京现代汽车有限公司归口。 本标准起草单位：北京现代汽车有限公司技术中心 本标准主要起草人：唐延琴、金光海。 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 1 BH7140W、 BH7141W、 BH7160W、 BH7161W 汽油系列轿车 1 范围 本标准规定了 BH7140W、 BH7141W、 BH7160W、 BH7161W汽油系列轿车 的型式、基本参数、技术条件、试验方法、检验规则、标志、运输包装和贮存。 本标准适用于 BH7140W、 BH7141W、 BH7160W、 BH7161W 汽油系列轿车的基本型及 其变型车。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 1495 汽车加速行驶车外噪声限值及测量方法 GB 1589 道路车辆外廓尺寸、轴荷及质量限值 GB/T 2978 轿车轮胎规格、尺寸、气压与负荷 GB/T 4502 轿车轮胎性能室内试验方法 GB 4094 汽车操纵件、指示器及信号装置的标志 GB 4599 汽车用灯丝灯泡前照灯 GB 4660 汽车用灯丝灯泡前雾灯 GB 4785 汽车及挂车外部照明和光信号装置的安装规定 GB/T 4970 汽车平顺性试验方法 GB 5920 汽车及挂车前位灯、后位灯、示廓灯和制动灯配光性能 GB 7063 汽车护轮板 GB 7258 机动车运行安全技术条件 GB/T 8190.6-2006 往复式内燃机 排放测量 第 6部分：测量结果和试验报告 GB/T 8243.7-2006 内燃机全流式机油滤清器试验方法 第 7部分：振动疲劳试验 GB/T 8243.9-2006 内燃机全流式机油滤清器试验方法 第 9部分：进、出口止回阀试验 GB 8410 汽车内饰材料的燃烧特性 GB 9656 汽车安全玻璃 GB 9743 轿车轮胎 GB 11550 汽车座椅头枕强度要求和试验方法 GB 11551 乘用车正面碰撞的乘员保护 GB 11552 乘用车内部凸出物 GB 11554 机动车和挂车用后雾灯配光性能 GB 11555 汽车风窗玻璃除霜和除雾系统的性能要求及试验方法 GB 11557 防止汽车转向机构对驾驶员伤害的规定 GB 11562 汽车驾驶员前方视 野要求及测量方法 GB 11564 机动车回复反射器 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 2 GB 11566 乘用车外部凸出物 GB 11568 汽车罩（盖）锁系统 GB/T 12534 汽车道路试验方法通则 GB/T 12535 汽车起动性能试验方法 GB/T 12536 汽车滑行试验方法 GB/T 12539 汽车爬陡坡试验方法 GB/T 12542 汽车热平衡能力道路试验方法 GB/T 12543 汽车加速性能试验方法 GB/T 12544 汽车最高车速试验方法 GB/T 12545.1 汽车燃料消耗量试验方法 第 1部分：乘用车燃料消耗量试验方法 GB/T 12547 汽车最低稳定车速试验方法 GB 12676 汽车制动系统结构、性能和试验方法 GB/T 13594 机动车和挂车防抱制动性能和试验方法 GB 14023 车辆、船和由内燃机 无线电骚扰特性 用于保护车外接收机的 限值和测量方法 GB 14166 机动车乘员用安全带、约束系统、儿童约束系统和 ISOFIX 儿童约束系统 GB 14167 汽车安全带安装固定点、 ISOFIX固定点系统及上拉带固定点 GB/T 14365 声学机动车辆定置噪声测 量方法 GB 15082 汽车用车速表 GB 15083 汽车座椅 、 座椅固定装置及头枕强度要求和试验方法 GB 15084 机动车辆后视镜的性能和安装要求 GB 15085 汽车风窗玻璃刮水器、洗涤器的性能要求及试验方法 GB 15086 汽车门锁及车门保持件的性能要求和试验方法 GB 15235 汽车及挂车倒车灯配光性能 GB 15740 汽车防盗装置 GB 15741 汽车和挂车号牌板（架）及其位置 GB 15742 机动车用喇叭的性能要求及试验方法 GB 16735 道路车辆车辆识别代号 (VIN) GB 16897 制动软管的结构、性能要求及试验方法 GB 17354 汽车前、后端保护装置 GB 17509 汽车及挂车转向信号灯配光性能 GB 17675 汽车转向系基本要求 GB/T 17692 汽车用发动机净功率测试方法 GB 17930 车用汽油 GB 18285 点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法） GB 18296 汽车燃油箱 安全性能要求和试验方法 GB 18352.5 轻型汽车污染物排放限值及测量方法（中国第五阶段） GB 18408 汽车及挂车后牌照板照明装置配光性能 GB/T 18655 车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法 GB/T 18697 声学 汽车车内噪声测量方法 GB 19151 机动车用三角警告牌 GB/T 19233 轻型汽车燃料消耗量试验方法 GB 19578 乘用车燃料消耗量限值 GB 20071 汽车侧面碰撞的乘员保护 GB 20072 乘用车后碰撞燃油系统安全要求 GB/T 20913 乘用车正面偏置碰撞的乘员保护 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 3 GB 21670 乘用车制动系统技术要求及试验方法 GB 21861 机动车安全技术检验项目和方法 GB 22757 轻型汽车燃料消耗量标识 GB 23255 汽车昼间行驶灯配光性能 GB 24409 汽车涂料中有害物质限量 GB 26134 乘用车顶部抗压强度 QC/T 474 客车平顺性评价指标及限值 QC/T 476 客车防雨密封性限值及试验方法 QC/T 796 汽车燃料消耗量标识 QC/T 900 汽车整车产品质量检验评定方法 DB 11/044 汽油车双怠速污染物排放标准 Q/QCBHM 004 汽车产品型号编制规则 3 整车基本型式与参数 3.1 型号及型号构成 3.1.1 型号 型号为 BH7140WMV、 BH7141WMV、 BH7140WAV、 BH7141WAV、 BH7160WAV、 BH7161WAV 3.1.2 型号构成 产品型号由企业名称代号、车辆类别代号、主参数代号、产品序号组成。必要时附加企业自定义代号（见图 1）。各位字母或数字具体含义参照 Q/QCBHM004。 企业名称代号 车辆类别代号 企业自定义代号 主参数代号 产品序号 图 1 3.2 类型 类型为乘用车 3.3 型式 两厢五门五座，发动机横置前轮驱动，金属承载式车身 3.4 基本参数 （ GB1589） 3.4.1 尺寸参数（见表 1） 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 4 表 1 尺寸参数 区分 型号 BH7140WMV、 BH7141WMV BH7140WAV、 BH7141WAV BH7160WAV、 BH7161WAV 外廓尺寸（ mm） 全长 4190 全宽 1728 全高 1460 前悬 815 后悬 775 轴距（ mm） 2600 轮距（ mm） 前 1524(185/65R15)； 1512(195/55R16) 后 1529(185/65R15)； 1517(195/55R16) 最小离地间隙（ mm） 整备质量状态下 148 3.4.2 结构参数（见表 2） 表 2 结构参数 3.4.3 前轮定位参数（见表 3） 表 3 前轮定位参数 区分 型号 BH7140WMV、 BH7141WMV BH7140WAV、 BH7141WAV BH7160WAV、 BH7161WAV 车轮外倾 -0.50.5 主销后倾角 4.620.5(to ground) 主销内倾 13.130.5 前束 0.15 0.2(TOTAL) 0.075 0.1(INDIVIDUAL) 区分 型号 BH7140WMV、 BH7141WMV BH7140WAV、 BH7141WAV BH7160WAV、 BH7161WAV 最小转弯直径（ m） 10.48 接近角 15.3 离去角 25.6 座位数 5 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 5 3.4.4 质量参数：（见表 4） 表 4 质量参数 单位为 Kg 3.5 容积 43L 3.6 汽油牌号 92 号（ RON）及其以上牌号无铅汽油（ GB17930） 4 一般技术要求 4.1 车辆零部件的验收 4.1.1 自制件应符合产品图纸和相应的验收技术条件，方允许装车。 4.1.2 协作件应符合产品图纸和相应的验收技术条件（或供需双方的技术协议书），并有制造厂的鉴定合格书或现代汽车有限公司颁发的临时代用及更改批准，方允许装车。 4.2 整车装配调整和外观质量考核 4.2.1 汽车装配应按规定的相关技术要求进行，所有螺纹连接应牢固可靠，无松动，紧固力矩应符合相应技术条件的规定。不允许任何工作液漏出或溅出，也不允许气体或水从接合面逸出。车辆应按规定的要求进行调整，各操纵部件应灵活、无发卡现象，整车行驶无异响和杂音。 4.2.2 整车内外应整齐、清洁，零部件及附件装备齐全、正确，车门开关灵活。车身外表面无明显的凹陷、敲伤和划痕，油漆颜色均匀，无脱落，无气泡及流漆痕迹或其它堆积物，油漆外观应符合相应的汽车喷漆外观质量标准。 区分 型号 型号 型号 型号 型号 型号 BH7140WMV BH7141WMV BH7140WAV BH7141WAV BH7160WAV BH7161WAV 整备质量 前轴 645 648 687 694 711 696 713 727 后轴 430 432 430 429 439 432 442 438 总质量 1075 1080 1117 1123 1150 1128 1155 1165 满载质量 前轴 790 825 837 后轴 730 725 743 总质量 1520 1550 1580 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 6 5 整车技术要求与试验方法 5.1 安全性 5.1.1 整车制动系统的结构、性 能及试验方法应符合 GB/T13594, GB12676 和 GB21670 的相关规定，制动软管的试验方法符合 GB/T16897的要求。 此车型 100-0km/h制动距离应小于或等于 50m（空载 /满载）。 5.1.2 转向系统要求及试验方法符合 GB11557 和 GB17675 的规定。 5.1.3 燃油箱的安全性能及试验方法符合 GB18296 的要求；汽车 后碰撞燃油系统安全要求 及试验方法符合 GB20072 的要求。 5.1.4 轮胎的技术要求和试验方法符合 GB9743，强度试验方法符合 GB/T4503 的规定，轮胎规格尺寸、气压负荷等符合 GB/T2978 的规定，备胎必须安装可靠，不得有相对车身的运动。 5.1.5 照明灯、信号灯、暖风和各种仪表工作应正常可靠。仪表灯点亮时，应能照清仪表板上所有的仪表并不得眩目。 5.1.6 前照灯配光性能及试验方法符合 GB4599 的要求。 5.1.7 前雾灯配光性能及试验方法符合 GB4660，后雾灯配光性能及试验方法符合 GB11554 的要求。 5.1.8 倒车灯配光性能及试验方法符合 GB15235 的 规定。 5.1.9 汽车外部照明和信号灯的数量、位置和光色及一般要求及试验方法符合 GB4785，配光性能及试验方法符合 GB5920 和 GB17509 的要求，汽车的回复反射器及试验方法符合 GB11564 的要求，后牌照板照明装置配光性能和试验方法符合 GB18408 的要求。昼间行驶灯配光性能及试验方法符合 GB23255 的规定。 5.1.10 汽车操纵件、指示器及信号装置的标志应符合 GB4094，其性能应满足相关技术要求。无线电干扰特性的测量方法及允许值应符合 GB14023 的规定。喇叭的性能及试验方法应符合 GB15742 的要求。 5.1.11 汽车车速表允许误差应符合 GB15082 的规定。 5.1.12 汽车驾驶员前方视野应符合 GB11562 的规定。后视镜应符合 GB15084 的要求。汽车罩（盖）琐系统应符合 GB11568。 5.1.13 车身内部不应有任何使人致伤的突起物，应符合 GB11552 的规定。汽车外部凸出物应符合GB11566 的规定。 5.1.14 汽车护轮板应符合 GB7063 的规定。 5.1.15 汽车前排座椅可前后移动，调整后应可靠锁紧。座椅系统的强度及试验方法应符合 GB15083 的规定。 5.1.16 前 座位装备安全带，其性能和安装固定点 及试验方法符合 GB14166 和 GB14167 的规定，安全带认证标识缝在织带上；汽车正面碰撞乘员保护 及试验方法符合 GB11551 的规定；汽车侧面碰撞乘员保护及试验方法符合 GB20071 的规定；低速碰撞试验方法应符合 GB17354 的规定。 5.1.17 前排座椅头枕可上下调整，其性能和试验方法应符合 GB11550 的规定。 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 7 5.1.18 汽车内饰材料的燃烧特性 及试验方法符合 GB8410 的规定。 5.1.19 车门、车窗应开关轻便，不得自行开启，门锁应可靠，汽车门锁及门铰链的性能和试 验方法应符合 GB15086 的规定。 5.1.20 门窗使用安全玻璃，其性能 及试验方法符合 GB9656 的要求。安全玻璃认证标识：前风档标识在玻璃右下角处、后窗在下部偏左的位置、侧面门玻璃在后下角处。 5.1.21 风窗玻璃配备除霜、除雾装置，其性能 及试验方法符合 GB11555 的规定。 5.1.22 车风窗玻璃刮水器、洗涤器应工作可靠，其性能要求及试验方法符合 GB15085 的规定。 5.1.23三角警告牌技术要求和试验方法符合 GB19151。 5.1.24 汽车涂料中有害物质限量和检验方法符合 GB24409的规 定。 5.1.25 乘用车成员舱顶部抗压强度和试验方法符合 GB26134的规定。 5.2 动力性、经济性 5.2.1 燃料消耗量限值符合 GB19578 的规定，试验方法符合 GB/T19233，发动机净功率测试方法符合GB/T17692。 5.2.2 汽车道路试验方法符合 GB/T12534 的要求，安全技术检验项目和方法符合 GB21861，汽车起动性能试验方法 GB/T12535 的要求。整车动力性和经济性见表 5。 表 5 整车动力性和经济性 区分 型号 型号 型号 试验方法 BH7140WMV BH7141WMV BH7140WAV BH7141WAV BH7160WAV BH7161WAV 0 至 100km/h 的加速时间（ s） 12.6 13.1 11.4 GB/T 12543 最高车速（ km/h） 185 181 190 GB/T 12544 直接挡最低稳定车速（ km/h） 27 - - GB/T 12547 初速 50km/h 的滑行距离（ m） 737 700 700 GB/T 12536 等速油耗 90km/h （汽油： L/100km） 4.5 4.8 4.9 GB/T 12545.1 120km/h（汽油： L/100km） 6.1 6.6 6.7 最大爬坡度（ %） 30 35 40 GB/T 12539 5.3 平顺性 按 GB/T4970方法试验，汽车的平顺性应满足 QC/T474的要求。 5.4 环境保护及生产一致性 5.4.1 汽车噪声 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分Q/QCBHM 0040 2017 8 车外加速噪声应符合 GB1495 的规定；驾驶员耳旁噪声应符合 GB7258 的规定。其试验方法符合GB/T18697 的规定；定置噪声的测量方法应符合 GB/T14365。 5.4.2 燃油蒸发排放等生产一致性试验 5.4.2.1 污染物双怠速排放限值满足表 6 规定，排放测量符合 GB/T8190.6 的规定，其余排放污染物限值及测量方法应符合标准 GB18352.5、 GB18285 和 DB11/044 的规定。 表 6 双怠速排放限值 项 目 低怠速 高怠速 值 CO(%) HC(ppm) CO(%) HC(ppm) 限 值 0.5 100 0.3 100 1 0.03 5.4.2.2 机油滤清器试验方法符合 GB/T8243.7 和 GB/T8243.9 的规定。 5.4.2.3 该车所销往的地区若有地方排放法规，则应符合该地区的排放规定。 5.4.3 泄漏、通气和脱附试验生产一致性要求 泄漏、通气和脱附试验 生产一致性试验及试验设备 应符合标准 GB18352.5 的规定。 5.4.4 空调冷媒 空调制冷介质应为 R134a。 5.5 车身密封性 防雨密封性能 及其密封性限值应符合 QC/T476 的规定。 5.6 可靠性 5.6.1 产品定型时，可靠性试验按国家指定汽车试验场和汽车产品定型可靠性试验规程进行。 5.6.2 产品抽验时，汽车可靠性按照 QC/T900 汽车整车产品质量检验评定方法中相应规定进行检验和评定。 5.6.3 在按照使用保养说明书正常使用和保养情况下，北京现代汽车有限公司保证按公司规定的保修时间及保修内容按质量保证书执行。 5.7 其它要求 其他要求应符合 GB7258的规定。 6 主要系统和总成的结构参数及技术要求 6.1 发动机 发动机结构及性能参数见表 7 表 7 发动机结构性能及参数 备案 2018年07月07日 16点48分备案 2018年07月07日 16点48分
