水泥工厂数字化设计指南DB32／T 3875—2020.pdf

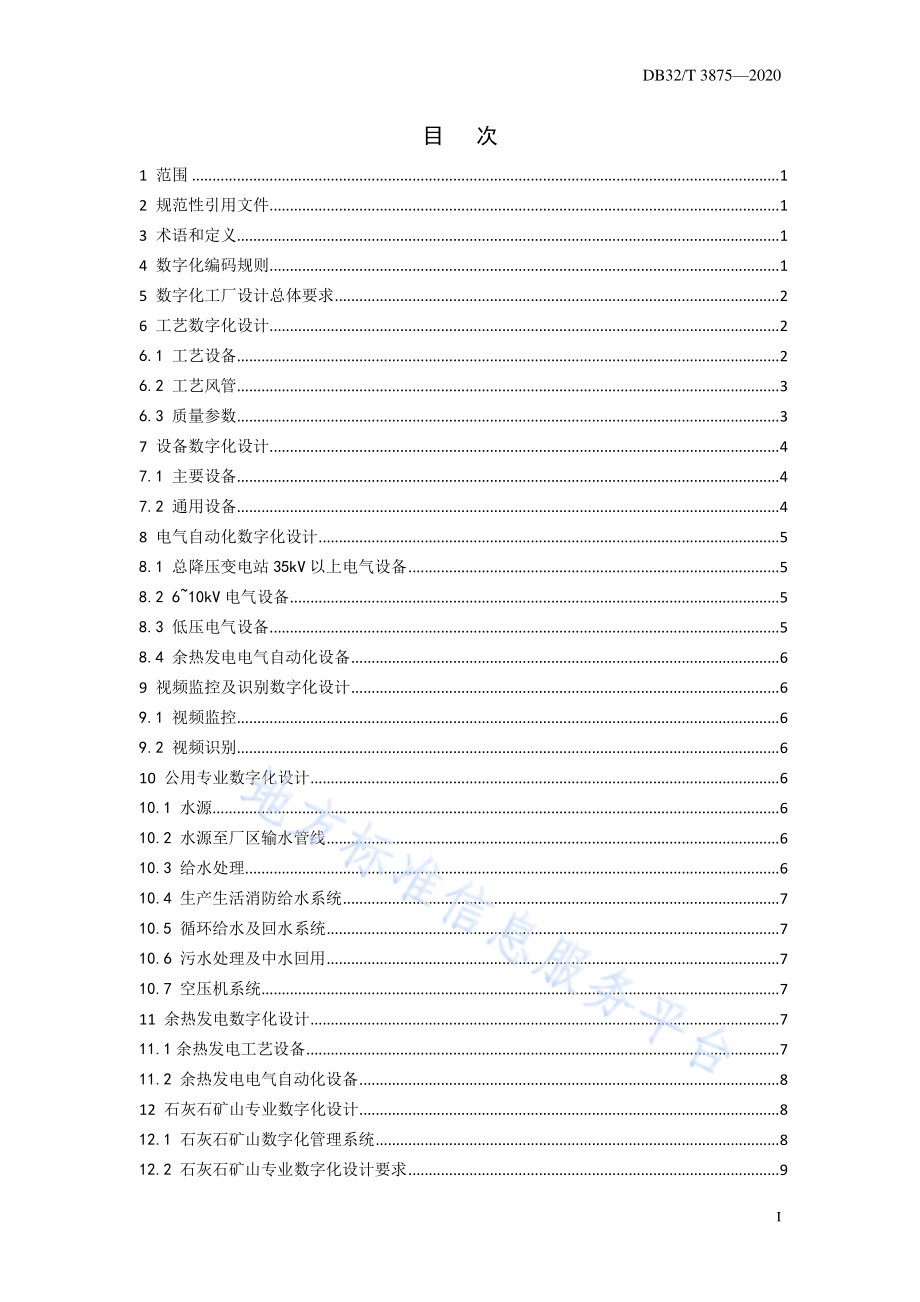

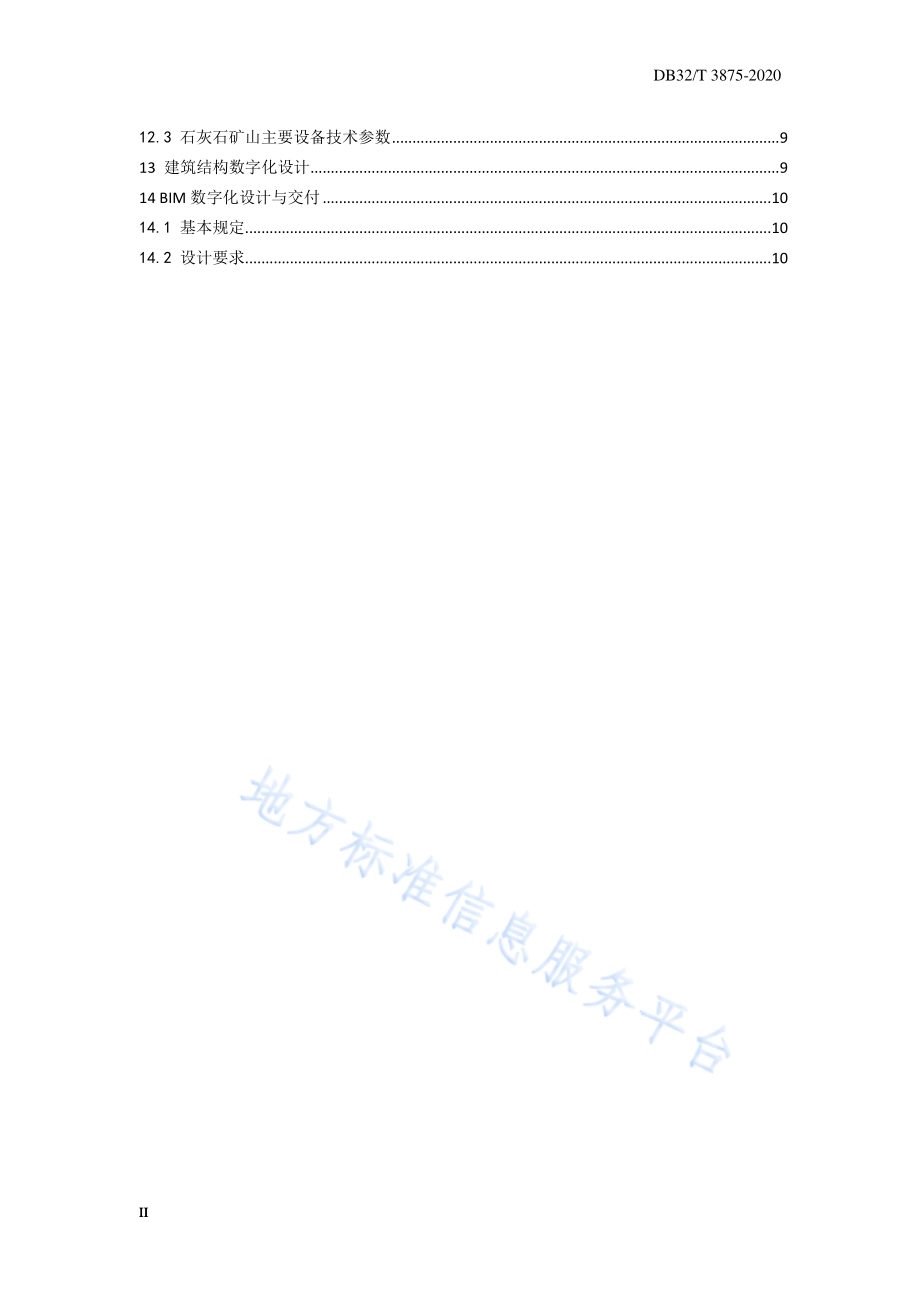

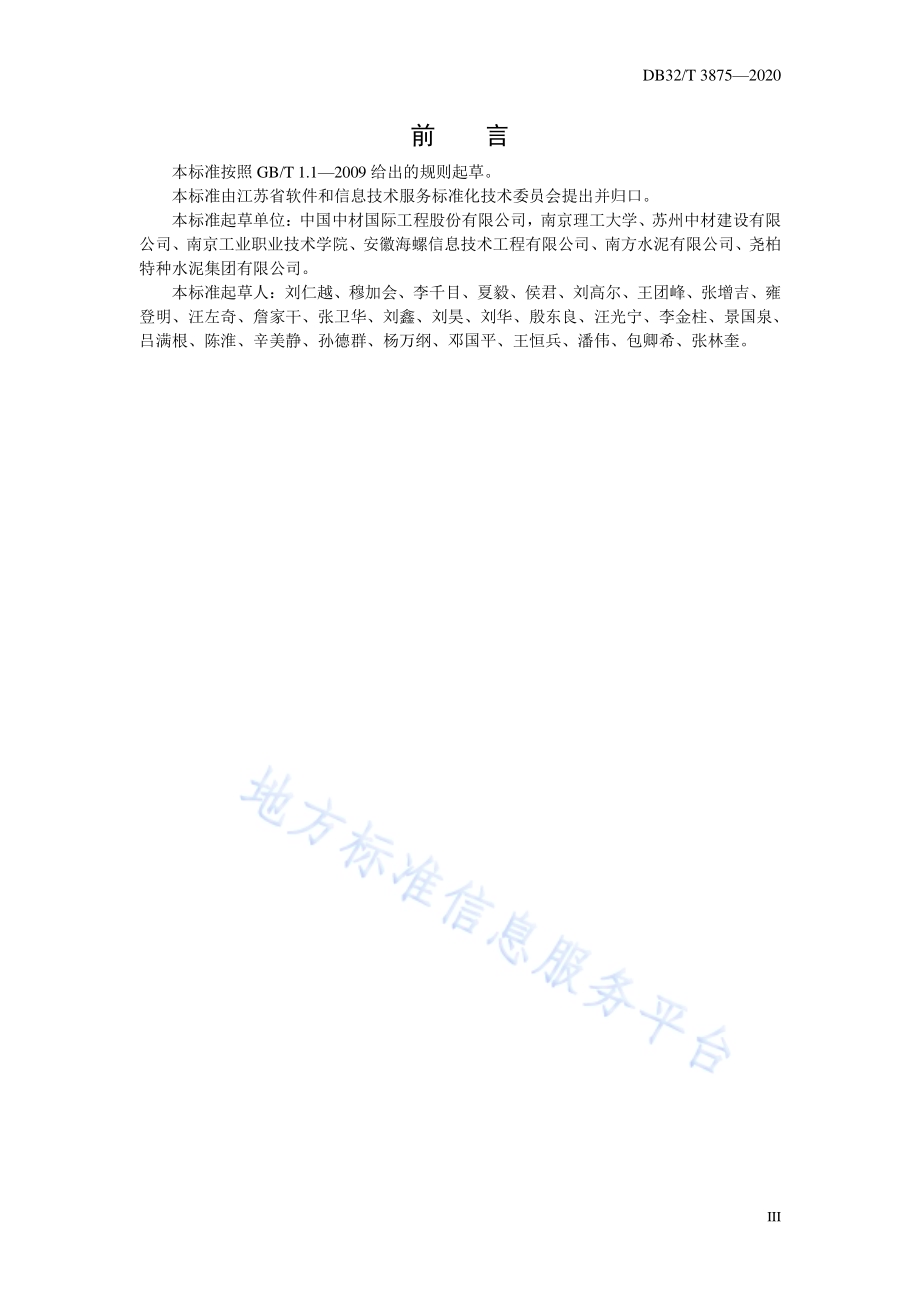

ICS 25.040 L 70 江 苏 省 地 方 标 准 DB32 DB32/T 3875 2020 水泥工厂 数字化设 计指南 Cement plant digital design guide 2020-10-13 发布 2020-11-13 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3875 2020 I 目 次 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 数 字化 编码 规则.1 5 数 字化 工厂 设计 总体 要 求.2 6 工 艺数 字化 设计.2 6.1 工 艺设 备.2 6.2 工 艺风 管.3 6.3 质 量参 数.3 7 设 备数 字化 设计.4 7.1 主 要设 备.4 7.2 通 用设 备.4 8 电 气自 动化 数字 化设 计.5 8.1 总 降压 变电 站35kV 以 上电气 设 备.5 8.2 610kV 电 气设 备.5 8.3 低 压电 气设 备.5 8.4 余 热发 电电 气自 动化 设备.6 9 视 频监 控及 识别 数字 化 设计.6 9.1 视 频监 控.6 9.2 视 频识 别.6 10 公 用专 业数 字化设 计.6 10.1 水源.6 10.2 水源 至厂 区输 水管 线.6 10.3 给水 处理.6 10.4 生产 生活 消防 给水 系 统.7 10.5 循环 给水 及回 水系 统.7 10.6 污水 处理 及中 水回 用.7 10.7 空压 机系 统.7 11 余 热发 电数 字化设 计.7 11.1 余热 发电 工艺 设备.7 11.2 余热 发电 电气 自动 化 设备.8 12 石 灰石 矿山 专业数 字化 设计.8 12.1 石灰 石矿 山数 字化 管 理系统.8 12.2 石灰 石矿 山专 业数 字 化设计 要求.9 DB32/T 3875-2020 II II 12.3 石灰 石矿 山主 要设 备 技术参 数.9 13 建 筑结 构数 字化设 计.9 14 BIM 数字 化设 计与 交付.10 14.1 基本 规定.10 14.2 设计 要求.10 DB32/T 3875 2020 III 前 言 本 标准 按 照 GB/T 1.1 2009 给出 的规 则起 草。本 标准 由江 苏省 软件 和信 息技术 服务 标准 化技 术委 员会提出 并 归口。本 标准 起草 单位：中 国中 材国际 工程 股份 有限 公 司，南 京理 工大 学、苏州 中 材建设 有限公司、南京 工业 职业 技术 学院、安徽 海螺 信息 技术 工程有 限公 司、南方 水泥 有限公 司、尧柏特种水 泥集 团有 限公 司。本 标准 起草 人：刘 仁越、穆加会、李千 目、夏 毅、侯君、刘 高尔、王团 峰、张增吉、雍登明、汪左 奇、詹家 干、张卫华、刘 鑫、刘昊、刘 华、殷 东良、汪 光宁、李 金柱、景国 泉、吕满根、陈 淮、辛美 静、孙德群、杨 万纲、邓 国平、王恒 兵、潘伟、包 卿希、张林 奎。DB32/T 3875 2020 1 水 泥工厂 数字化设 计指南 1 范围 本标准 规定 了 水 泥工 厂数 字化设 计的 通用 规范 及要 求，包 括：智 能化 系统、水 泥 工艺 专业、给 排 水 专业、暖 动专 业、电气 自动 化专 业、设备 专 业、余 热发 电专 业、石灰 石 矿山专 业、建筑结 构专 业的 数字 化设计 要求。本标准 适用 于水 泥工 厂的 数字化 设计。2 规范 性引 用文 件 下列文 件对 于本 文件 的应 用是必 不可 少的，凡 是注 日期的 引用 文件，仅 注日 期的版 本适用于本 文件。凡 是不 注日 期的引 用文 件，其最 新版 本（包 括所 有的 修改 单）适用于 本 文 件。GB/T 18391.1-2002 信息 技 术 数 据元 的规 范与 标准 化 GB/T 26281-2010 水泥 回 转窑热 平衡、热 效率、综 合能耗 计算 方法 GB 50009-2012 建 筑结 构 荷载规 范 GB 50029-2014 压 缩空 气 站设计 规范 GB 50052-2009 供 配电 系 统设计 规范 GB 50060-2008 3kV 110kV 高压 配电 装置 GB/T 50062-2008 电力 装 置的继 电保 护和 自动 装置 设计规 范 GB/T 50102-2014 工业 循 环水冷 却设 计规 范 GB/T 50115-2019 工业 电 视系统 工程 设计 标准 GB 50295-2016 水 泥工 厂 设计规 范 GB 50443-2016 水 泥工 厂 节能设 计规 范 GB 50588-2017 水 泥工 厂 余热发 电设 计标 准 GB 50598-2010 水 泥原 料 矿山工 程设 计规 范 GB 50974-2014 消 防给 水 及消火 栓系 统技 术规 范 GB/T 51301-2018 建筑 信 息模型 设计 交付 标准 CBMF/Z 6-2014 第二 代新 型干法 水泥 技术 装备 验收 规程 3 术语 和定 义 GB/T 18391.1-2002 界 定的 术语和 定义 适用 于本 文件。4 数字 化编 码规 则 水泥工 厂数 字化 参数 编码 由子项 编号、设备代 号、附属设 备代 号和 参数 代号 码组成。参数编码 结构 图见 图 1，其 中：1)子项编 号：由 3 位 的数 字、字母 代码 组合 组成，AB+C，其 中：AB 表 示具 体 子项代号，其中：工 艺专 业的 AB 由 2 位数 字组 合组 成，其它 专业 的 AB 由“1 个字母+1 个数 字”组合 组成；C 表 示该 工厂 有第 几个 这 样的子 项（包括 已建 成的）；2)设备代 号：设备 代号由 4 位的数 字、字母 代码 组合 组成，DE+FG，其中 DE 表示具体设 备代 号；FG 表 示该 子项内 有几 台同 类设 备，范围 0199；DB32/T 3875-2020 2 2 3)附属设 备代 号（可选）：附 属 设备 代号 由 4 位的 数字、字母 代码 组合 组成，HI+JK，其中 HI 表 示 具体设 备代 号；FG 表示 该子 项内 有几 台同类 附属 设备，范围 0199；4)参数代 号：参 数代号 由 4 位的数 字、字 母代 码组 合 组成，LM+NO，其 中 LM 表示具体参 数代号；NO 表示 该 子项内 有几 台同 类参数，范围 0199。ABC.DEFG.HIJK.LMNO 参 数代 号 附 属设 备代 号（可 选）设 备代 号 子项 编号 图 1 参 数 编 码 结 构 图 5 数字 化工 厂设 计总 体要 求 5.1 水 泥工 厂数 字化 设计 要求，是水 泥产 业智 能制 造的基 础要 素，是未 来水 泥产业 达到 数字化工厂、大 数据 应用 的核 心要求，决 定着 水泥 产业 智能制 造能 否达 到智 能化 的重要 条件。5.2 数 字化 工厂 设计 应准 确 全面 的 反 映工 业生 产过 程、工 艺设 备状 态、电 气 仪表设 备状 态、管理数 据 等，主 要包 含工 艺数字 化设 计、设备 数字 化设计、电 气自 动化 数字 化设计、视 频监控及识 别数 字化 设计、公 用专业 数字 化设 计、余热 发电数 字化 设计、石 灰石 矿山专 业数 字 化设计、建筑 结构 数字 化设 计、BIM 数 字化 设计 与交 付。6 工艺 数字 化设 计 6.1 工 艺设 备 水泥工厂 数字 化设计 的工 艺设备及 其 设 计参数 项目 如表 1 所示。余热 发电工 艺设备 见11.1 表 1 工艺 设备 设计 参数 项 目 设备 设计参 数项 目 板喂机（石灰 石、辅 料、混合材）型号规 格及 设计 能力、给 料速度、实 际输 送量（在 后续流 程的 皮带上设 置秤 计量）及 负荷 率（实 际功 率、额定 功率、比率）破碎机（石灰 石、辅 料、混合材）型号规 格及 设计 能力、实 际输送 量（在后 续流 程的 皮带上 设置 秤计量）及负 荷率 带式输 送机 型号规 格及 设计 能力、速 度、负 荷率（若 皮带 上设 置有秤 计量 需增加显 示实 际输 送量）小袋收 尘器 型号规 格及 设计 能力，压 力开关 及差 压开 关信 号，下料分 割轮 的速度开 关信 号 离心通 风机 型号规 格及 设计 能力、负 荷率 电动、气动 阀 型号规 格、开度 堆料机（辅 料、原煤）型号规 格及 设计 能力、负 荷率 侧式刮 板取 料机（辅 料）型号规 格及 设计 能力、刮 板运行 速度、负 荷率、实 际取料 量（在后续流 程的 皮带 上设 置秤 计量）DB32/T 3875 2020 3 定量给 料机 型号规 格及 设计 能力、实 际输送 量及 负荷 率 自卸式 除铁 器 型号规 格、速度 回转下 料锁 风阀 型号规 格及 设计 能力、运 行速度、负 荷率 生料立 式磨 型号规 格及 设计 能力、负 荷率、进风 口风 压风 温、出风口 风量 风压风温、磨 机压 差、进料 量、吐 渣量 提升机 型号规 格及 设计 能力、运 行速度、负 荷率 大风机 型号规 格及 设计 能力、风 量风压 风温、负 荷率（变 频调速）螺旋输 送机 型号规 格及 设计 能力、运 行速度、负 荷率 链式输 送机 型号规 格及 设计 能力、运 行速度、负 荷率 窑尾袋 收尘 器 型号规 格及 设计 能力、进 风口风 压风 温、出风 口风 量风压 风温 罗茨风 机 型号规 格及 设计 能力、风 温、负 荷率（若 为变 频需 增加显 示实 际风量风 压）转子秤、固 体流 量计 型号规 格及 设计 能力、实 际输送 量及 负荷 率 回转窑 型号规 格 及 设计 能力、运 行速度、负 荷率 篦式冷 却机 型号规 格及 设计 能力、辊 式破碎 机负 荷率、出 料温 度 窑头袋 除尘 器 型号规 格及 设计 能力、进 风口风 压风 温、出风 口风 量风压 风温 熟料槽 式输 送机 型号规 格及 设计 能力、运 行速度、负 荷率 熟料库 侧散 装机 型号规 格及 设计 能力、阀 门开度 桥式刮 板取 料机（原 煤）型号规 格及 设计 能力、刮 板运行 速度、负 荷率、实 际取料 量（在后面皮 带上 设置 秤计 量）煤磨机 型号规 格及 设计 能力、负 荷率、进风 口风 压风 温、出风口 风量 风压风温、磨 机压 差、进料 量 选粉机 型号规 格及 设计 能力、转 速、负 荷率、进 风口 风压 风温、出风 口风量风 压风 温、压差 荷重传 感器 钢仓 料位显 示、下料 量显 示 辊压机 型号规 格及 设计 能力、负 荷率、进料 量 水泥磨 型号规 格及 设计 能力、负 荷率、出风 口风 量风 压风 温、磨 机压 差、进料量 水泥包 装机 型号规 格及 设计 能力、负 荷率、进料 量 水泥装 车机 型号规 格及 设计 能力、负 荷率、进料 量 水泥散 装机 型号规 格及 设计 能力、负 荷率、进料 量 备注：通用 设计 应符 合GB 50443-2016、GB 50295-2016 的规 定。6.2 工 艺风 管 工艺风 管上 的工 艺参 数应 包括风 管上 的温 度、压力 参数，含 各个 参数相 应的 量程、报 警值。6.3 质 量参 数 质量参 数应 包括 水泥 工厂 的进厂 原燃 材料 质量 参数，出厂 的成 品质 量参 数，生 产过程 的质量参 数。1)进厂原 燃材 料质 量参 数项 目如表 2 所示。DB32/T 3875-2020 4 4 表 2 进厂 原燃 材料 质量 参 数项目 原燃材 料 参数项 石灰石 化学成分:L.O.I、SiO2、Al2O3、Fe2O3、CaO、MgO、K2O、Na2O、SO3、Cl-辅助原 料 化学成分:L.O.I、SiO2、Al2O3、Fe2O3、CaO、MgO 煤 化学成分:SiO2、Al2O3、Fe2O3、CaO；工 业 分 析：Mad(%)、Vad(%)、FCad(%)、St，ad(%)、Qnet，ad(kJkg)2)出厂的 成品 质量 参数 项目 如表 3 所示。表 3 出 厂的 成品 质量 参数项 目 出厂的 成品 参数项 水泥 标准稠 度、烧失 量、SO3、MgO、比表 面积、初凝、终凝、安定 性、3 天抗压和抗 折强 度、28 天抗 压 抗折强 度 熟料 f-CaO、立升 重，常 规化学 成分检测、率值（KH、SM、AM）、液相 量、3天抗压 强度、28 天 抗压 强 度 3)生产过 程的 质量 参数 项目 如表 4 所示。表 4 生 产过 程的 质量 参数项 目 生产过 程 参数项 煤粉 水分、细 度、灰 分、挥发 分、Qnet，ad(kJkg)出磨生 料 细度、L.O.I、SiO2、Al2O3、Fe2O3、CaO、MgO 入窑生 料 L.O.I、SiO2、Al2O3、Fe2O3、CaO、MgO 出磨水 泥 细度、MgO、Cl-、SO3含 量、比 表面 积、烧失 量、初凝时 间、终凝 时间、安定性、1 天抗 压强 度、3 天抗压 强度 7 设备 数字 化设 计 7.1 主 要设 备 1)预热器 的参 数应 包含 各级 旋风筒 的料 管温 度及 压力 测点，分解 炉温 度及 压力 测点，翻板阀 应采 用堵 料检 测及 自动清 堵装 置。2)回转窑 的参 数在 电机 启动 控制的 基础 上，应包 含 温 度、振动 测点。齿 圈应 采 用自动喷雾润 滑系 统。3)篦冷机 系统 实现 所有 状态 参数与 中控 对接。4)燃烧器 应实 现前 后移 位自 动化、风量 调节 自动 化，利 用火焰 成像 等技 术辅 助窑 头看火判断。备注：通用 设计 应符 合GB/T 26281-2010 的 规定。7.2 通 用设 备 通用设 备应 采用 成熟、先 进的检 测、控制 技术 及产 品，提 升自 动控 制、管理 等综合 应用水平。针对 主机 设备 应使 用设备 在线 诊断 系统，实 现主机 设备 的实 时故 障检 测、故 障分 析、故障预 判。大型 设备 的油 品监控 宜采 用油 品在 线监 测系统。其他通 用设 备的 设计 参数：1)电动机 的参 数应 包括 启停 控制信 号、故障 报警、电 流、轴 承温 度、电机 温升。若采DB32/T 3875 2020 5 用变频 器，则还 应包 括频 率。2)减速机 的参 数应 包括 油温、轴承 温度、振 动值。3)稀油润 滑站 的参 数应 包括 电机及 油泵 信号、出 口油 温、供 油压 力、油箱 液位、压差信号、加热 器启 停信 号、备用泵 切换 信号、进 出管 道流量、回 油管 路中 的油 温。4)干油润 滑站 参数 应包 括压 力及干 油分 配器 信号。宜 采用智 能润 滑油 站，每个 注油嘴宜单独 监测。5)液压站 的参 数应 包括 油箱 液位、出口 油温、供油 压力、压差 信号、加热 器启 停信 号、备用泵 切换 信号、液 压缸 及各测 点压 力、液压 缸行 程。6)小型离 心风 机的 参数 应包 括轴承 温度、电 机电 流。7)大型风 机的 参数 应包 括轴 承温度、风 机电 流、冷却 水阀门 开关 信号、稀 油站 信号、振动值。8)罗茨风 机的 参数 应包 括油 箱液位、振 动值、机 箱温 度、润 滑油 温度。9)大型主 机轴 承 的 参数 应包 括温度、振 动值。小 型轴 承 的参 数应 包括 温度 值。10)长皮带 的参 数应 包括 跑偏 拉绳的 定位 数据、滚 筒、配重张 紧装 置检 测装 置的 信 号。8 电气 自动 化数 字化 设计 8.1 总 降压 变电 站35kV 以 上电气 设备 总降压变电站的继电 保护 装置宜采用智能综保 装置，并用通讯方式实现 总降 压变电站35kV 以 上部 分的 信息 数据 采集，与控 制系 统或 智能 化系统 进行 通讯。数 据信 息包括 但不 限于以下 内容：1)各断路 器、隔离 开关、接 地开关 的状 态（合闸，分 闸）；2)进线计（测）量 表计 的数 据。包 括有 功、无功 功率，电度 量，电流，电 压，功率因数及谐 波等 参数；3)各保护 装置 的运 行状 态，故障类 型；4)主变压 器的 温度、瓦 斯等 参数；5)如采 用 GIS，各 个气 室的 气体压 力参 数；如参 与户 内布置，则 还宜 采集 室内 的 SF6浓度参 数。备注：通用 设计 应符 合 GB 50060-2008、GB/T 50062-2008 的规 定。8.2 610kV 电 气设 备 610kV 部分 高压 开关 柜配 置断路 器、智能 综保 装置 及电能 测量 表计，采 用通 讯方式 与控制系 统或 智能 化系 统进 行通讯。数 据信 息包 括但 不限于 以下 内容：1)断路器小 车位 置（工 作/试 验），断 路器和 接地开 关的 状态（合 闸，分闸），断路 器的操作 次数 等参 数；2)测量表 计的 数据。包 括有 功、无 功功 率，电度 量，电流，电压，功 率因 数等 参 数；3)保护装 置的 运行 状态，故 障类型；4)温度检 测，包括 母线、断 路器触 头、电缆 室、电缆 沟等温 度；5)放电监 测信 号。备注：通用 设计 应符 合 GB 50060-2008、GB/T 50062-2008 的规 定。8.3 低 压电 气设 备 低压电 机保 护控 制宜 采用 综合智 能电 机控 制系 统，采 用通讯 方式 与控 制系 统或 智能化 系统进行 通讯。配合能 源管 理系统，在需 要的回 路上 配置电 能测 量表 计，采用 通讯方 式采 集 电DB32/T 3875-2020 6 6 能数据。相 关数 据信 息包 括但不 限于 以下 内容：1)电机运 行状 态包 括：运行、停机、故 障等 状态；2)电度量、三 相电 流、电压、功率、功 率因 数、频率 及漏电 电流 等参 数；3)故障信 息包 括：过载、断 相、三 相不 平衡、接 地故 障、电 机热 保护 等；4)电机绕 组温 度检 测；5)电机运 行次 数及 运行 时间 等。备注：通用 设计 应符 合 GB 50052-2009 的规 定。8.4 余 热发 电电 气自 动化 设备 余热发 电电 气自 动化 设备 见 11.2。9 视频 监控 及识 别数 字化 设计 9.1 视频 监控 视频监 控系 统设 计包括 控 制中心、厂 区重 要生 产线、重要 生产 岗位、厂 区物 流管理、各重要出 入通 道及 其它 主要 部位出 入口 的图 像监 控及 数字化 录像 系统，并考 虑下 一步扩 建的 预留通道。备注：通用 设计 应符 合GB/T 50115-2019 的 规定。9.2 视 频识 别 视频识 别系 统是 由人 防提 升到技 防的 重要 环节，以“智能 感知”和“视频 巡 检”为 核心设计思 想、弥 补了人 工监 看的疲 劳，通 过自动 识别 预警系 统 与 DCS 系统 联动，自 动产 生报 警及实时 显示。视频识别 算法 应用场 景包 含但不限 于电 子围栏（周 界看护）、人员 入侵检 测、人员未 佩带安全 帽、烟雾 识别、皮 带运动 识别、下 料口 堵塞 识别、预热 器翻板 动作 识 别（动 作幅 度可设定）、皮 带撕 裂等。10 公用 专 业数 字化 设计 10.1 水源 应监测 取水 泵房 出水 口流 量、供 水水 压，水泵 工作 状态。对于 河流 取水 的工 厂，应 在取水口增 设 视 频监 控。10.2 水源 至厂 区输 水管 线 应监测 水源 至厂 区输 水管 线的起 点和 终点 的流 量和 供水水 压、中间 水池 水位、中间增 压泵房里 水泵 工作 状态。厂 内水管 网系 统应 采集 总供 水口水 流量。10.3 给水 处理 对于絮 凝沉 淀过 滤的 地表 水给水 处理 工艺，在 给水 处理设 备进 口应 监控 流量、悬浮 物、PH 值、水温，在 给水 处理 出 口需 监控 浊度 和余 氯(或 者氧化 还原 电位)。絮凝 池、沉淀 池、滤池上 设置 视频 监控。对于软 化和 除盐 的地 下水 给水处 理工艺，宜在 线监 测或自 动调 节软 化、除盐 系统（或 设备）出 水量、水温、渣清 设备、反 渗透 等设 备加 药 量、再生 碱液 温度，除二 氧化碳 器水 箱液DB32/T 3875 2020 7 位及气 源压 力等。备注：通用 设计 应符 合 GB/T 50102-2014 的规 定。10.4 生产 生活 消防 给水 系 统 生产生 活水 泵采 用恒 压变 频供水，监测 清水池 水位 以及泵房 出 水口 流量、供 水水压，水泵 工作 状态。消 防水 泵出 水干管 上设 置的 压力 开关、高位 消防 水箱 出水 管上 的流量 开关 和报警阀压 力开 关 等 开关 信号，应能 直接 自动 启动 消防 水泵。生活 给水 在入 户管 设置智 能水 表。生产 给 水在 车间 进口 设置 电磁流 量计、电 接点 压力 表。备注：通用 设计 应符 合 GB 50974-2014 的规 定。10.5 循环 给水 及回 水系 统 水泵采 用恒 压变 频供 水，监测循 环 水 池水 位、水温、水质(浊 度、TDS、PH 值)以及 泵房 出水 口流 量、供水 水压，水泵 工作 状态。循 环冷 却水在 车间 进口 设置 电磁 流量计、电 接点压力表，在车 间回水 设置 水温监 测。对 于有远 程调 节需求 的工 厂，在车 间进 口还需 设置 电动调节阀 和电 动阀。10.6 污水 处理 及中 水回 用 监 测 调节 池、中 间池、中水 池 的水位、中 水处 理 出水 水 质（COD、浊度、余氯 或 者氧化还原 电位）以 及中 水泵 出水口 流量、供 水水 压，水泵工 作状 态。10.7 空压 机系 统 空压机 及附 属设 备（干燥 机、过 滤器 等）设置 压力 和温度 传感 器，管网 设置 阀门开 关监控、压 力和 流量 监测。备注：通用 设计 应符 合 GB 50029-2014 的规 定。11 余 热发 电 数 字化 设计 11.1 余热 发电 工艺 设备 水泥工 厂数 字化 设计 的 余 热发电 设备 及其 设计 参数 项目如 表 5 所示。表 5 余热 发电 工艺 设备 设 计参数 项目 设备 设计参 数项 目 余热锅炉（SP 炉，AQC炉）型号规 格及 设计 能 力、烟 气量、烟气 进出 口温 度、蒸汽产 量（高压或低 压）、蒸 汽温 度及 压 力 汽轮机 型号规 格及 设计 能力、进 汽量、温度、压 力，排汽 压力 发电机 型号规 格及 设计 能力、额 定电压、功 率因 数、效率、绝缘 等级 凝汽器 型号规 格及 设计 能力、冷 凝面积、冷 却水 量、冷却 水温 空冷器 型号规 格及 设计 能力、冷 却空气 量、冷却 水量、工 作水压 冷油器 型号规 格及 设计 能力、冷 却面积、冷 却油 量、冷却 水温 射水抽 气器 型号规 格及 设计 能力、流 量、抽 气量 DB32/T 3875-2020 8 8 除氧器 型号规 格及 设计 能力、工 作温度、进 水压 力、出水 含氧量、水 箱有效容 积 起重机 型号规 格及 设计 能力、起 重量、跨度、主 副钩 速度、大小车 速度、轨道型 号 滤油机 型号规 格及 设计 能力、处 理流量、工 作真 空度、工 作压力、运 行温度、清洁 度 加药装 置（氨、酸、碱、磷 酸 三 钠、杀 菌 剂、缓蚀阻垢 剂等）型号规 格及 设计 能力、流 量、压 力 小孔排 汽消 声器 型号规 格及 设计 能力、排 汽量、排汽 温度、排 汽压 力、消 声量 离心通 风机 型号规 格及 设计 能力、负 荷率 电动、气动 阀 型号规 格、开度 轴封冷 却器 型号规 格及 设计 能力、冷 却水量、冷 却面 积、抽气 量、涡 轮风 扇功率 回转下 料锁 风阀 型号规 格及 设计 能力、运 行速度、负 荷 率 链式输 送机 型号规 格及 设计 能力、运 行速度、负 荷率 备注：通用 设计 应符 合 GB 50588-2017 的规 定。11.2 余热 发电 电气 自动 化 设备 11.2.1 余 热发 电同 期屏 采用通 讯方 式实 现余 热发 电同期 屏的 信息 数据 采集。数据信 息包 括但 不限 于以 下内容：运行参 数包 括请 求同 期，同期合 闸成 功等 遥控 参数；故障信 息包 括 PT 断线、同 期屏故 障等。11.2.2 余 热发 电励 磁屏 采用通 讯方 式实 现余 热发 电励磁 屏的 信息 数据 采集。数据信 息包 括但 不限 于以 下内容：运行参 数包 括增 磁，减磁，通道 的选 择，运行 模式 的选择，灭 磁开 关的 开、关等遥 控参数；故障信 息包 括操 作电 源掉 电，A、B 套控 制器 故障，过励限 制动 作，欠 励限 制 动作，强励限制 动作，V/F 限 制动 作，起 励失 败信 号，熔丝 熔断，风机 停运，灭 磁开 关的状 态等。11.2.3 汽 机转 速控 制 汽机转 速控 制采 用 DEH 数 字电液 调速 系统。与 水 泥 生产线 控制 系统 进行 数据 交换，数据信息 包括 但不 限于 汽机 运行参 数、DEH 状 态。11.2.4 汽 机紧 急停 机系 统 汽机紧 急停 机系 统（ETS）与水泥 生产 线控 制系 统 进 行数据 交换，数 据信 息包 括但不 限于汽机 停 机 SOE、ETS 状 态。12 石 灰石 矿山 专业 数字 化 设计 12.1 石灰 石矿 山数 字化 管 理系统 DB32/T 3875 2020 9 石灰石 矿山 数字 化管 理系 统一般 包括 三维 可视 化、数字采 矿软 件平 台、生产 执行平 台。通过矿 山数 据中 心的 建立，实 现各 系 统 间、各业 务 模块间 的数 据共 享及 数据 同步，并 保证 系统数据 的安 全；通过 构建 矿山基 本技 术管 理及 业务 处理平 台，实现 以矿 石质 量控制 为主 线，为 矿 山 生 产 提供 信 息 化 技术 手 段。石 灰石 矿 山 数 字化 管 理 系 统 与厂 区 数 字 化系 统 应 互 联互通。12.2 石灰 石矿 山专 业数 字 化设计 要求 石灰石 矿山 专业 设计 应根 据水泥 生产 线配 料要 求，生产满 足要 求的 矿石 原料。根据 矿山地质赋 存情 况、矿岩 成分、开采 方式 等条 件，科学 的进行 配料，提 高资 源的 利用率，减 少废石排弃，并 符合 绿色 矿山 建设的 要求。备注：通用 设计 应符 合 GB 50598-2010 的规 定。12.3 石灰 石矿 山主 要设 备 技术参 数 水泥工 厂数 字化 设计 的 石 灰石 矿 山主 要设 备及其 设 计参数 项目 如 表 6 所示。表 6 石灰 石矿 山主 要设 备 设计参 数项 目 设备 设计参 数项 目 钻机 基础参 数：规 格型 号、生 产厂家、发动 机（型 号、功率）、空压 机（压力、风量）、钻孔 方式、孔 径、爬 坡能力、自 重等 运行参数：工 作天数、工 作时间、定位 管理、生产 数据、设备运 行时间等 参数；同 时也 可对 设备 进行 故障管 理和 维护 保养 提醒 功能 挖掘机 基础参 数：规格 型号、生 产厂家、发 动机（型 号、功率）、挖 掘方 式、斗容、挖掘高 度、卸载 高度、自 重等 运行参 数：工 作 天数、工 作时间（实 际作 业时 间、空转时 间）、工 作模 式、溢流时间、符合、油耗（合 计、平均 油耗）、设备 警报（发 动机 油量、空滤、电瓶充电、冷 凝水 温度、液 压油温）、保养 信息 运输汽 车 基础参 数：规 格型 号、生 产厂家、发动 机（型 号、功率）、载重、轴 荷载、自重、车 厢容 积等 运行参数：工 作天数、工 作时间、发动 机变速箱的 实时运行参数，液压系 统的实时运行参 数，水系统、电气系统的 参数、产量，油耗，配件 消耗，设 备出勤率，设 备完 好率 等参 数；设 备进 行故 障管 理和 维护保 养提 醒功 能 13 建 筑结 构数 字化 设计 建筑结 构 数 字化 设计 应包 括 以下 建筑 结构 信息：1)空间关 系应 真实 体现 空间 的面积、大 小、形状、通 行空间、消 防安 全空 间等 信 息。2)几何参 数应 包含 各类 建筑 结构构 件的 外形 尺寸、截 面参数 等信 息。3)结构计 算信 息是 指车 间结 构设计 时所 采用 的参 数，包含但 不限 于地 勘类 参数、抗震相关参 数、各类 荷载 相关 参数、材料 强度 相关 参数 等。4)工程量 应包 含但 不限 于土 石方工 程、地基 处理 工程、砌筑 工程、混 凝土 工程、楼地面工程、屋面 及保温 工程、装 饰工 程、总平 面工 程 以及钢 结构 工程 等各 类工 程量相关信息。备注：通用 设计 应符 合 GB 50009-2012 的规 定。DB32/T 3875-2020 10 10 14 BIM 数 字化 设计 与交 付 14.1 基本 规定 水泥工 厂宜 采 用 BIM 设计，并建 立对 应的 数据 接口。14.2 设计 要求 1)BIM 数字化 设计 应采 用平 台化设 计，采用 结构 化设 计数据，实 现高 效设 计及 交付；2)BIM 数字化交付的数据格式应包括结构化数据、源 文件、电子图片等，数据 需要定期单 独保 存；3)BIM 模型构 件中 应包 含构 件本身 的设 计参 数等 数据 信息；4)BIM 模型应 包含 水泥 工厂 设计的 全专 业内 容。备注：通用 设计 应符 合 GB/T 51301-2018 的规 定。
