沥青混合料拌和过程动态质量监控规范DB13／T 5081-2019.pdf

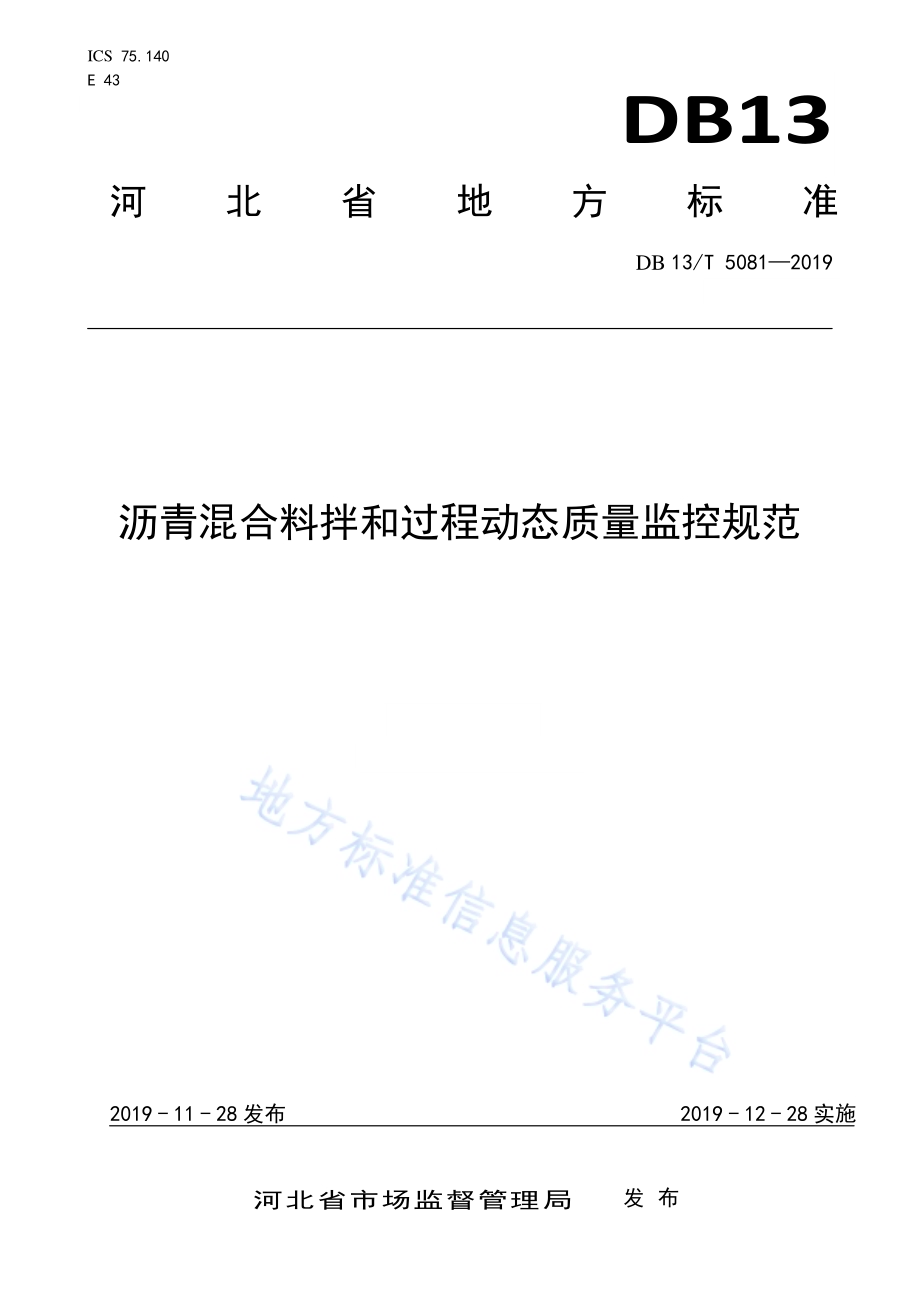

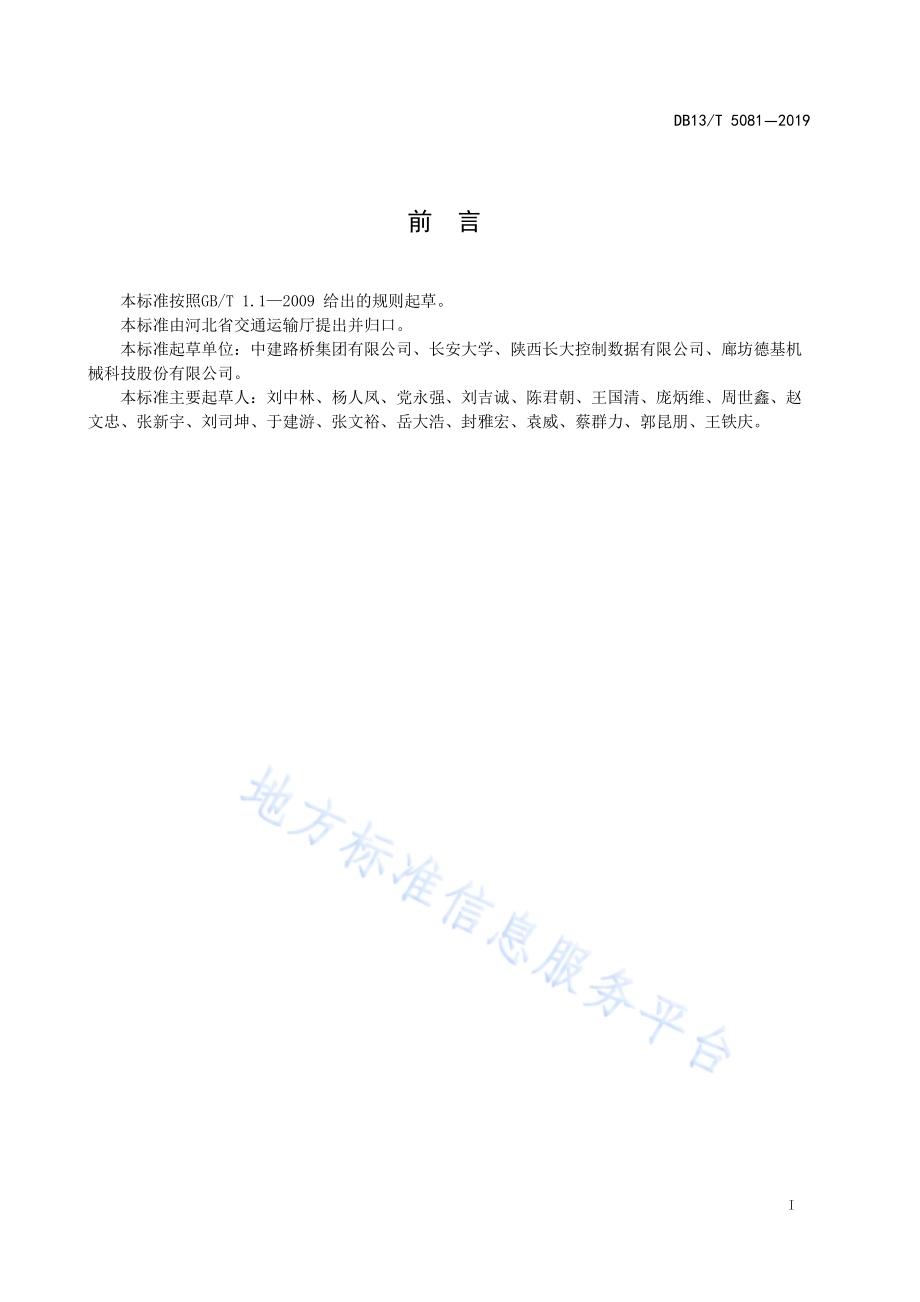

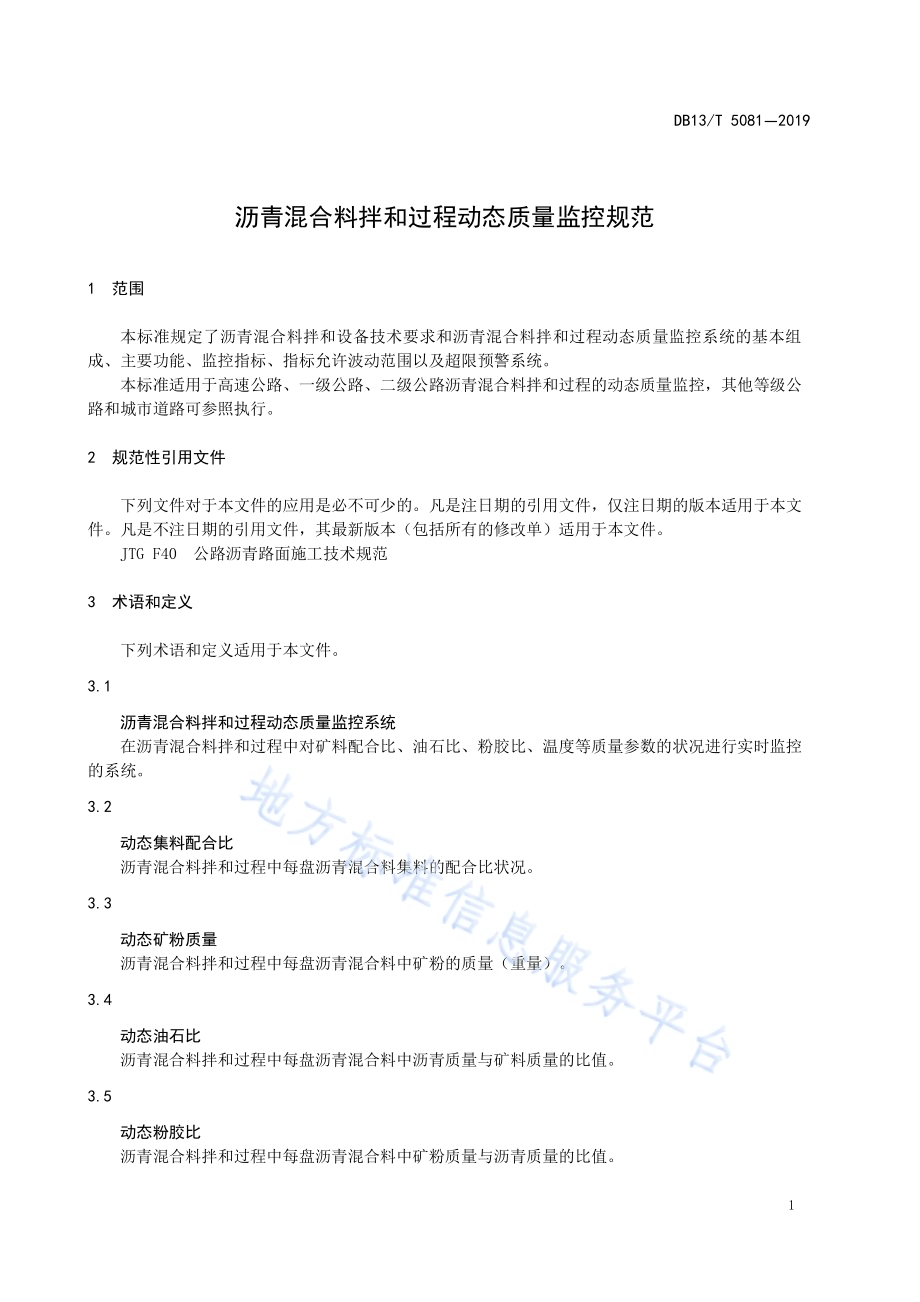

ICS 75.140 E 43 DB13 河北省地方标准 DB 13/T 50812019 沥青混合 料拌和过 程动态质 量监控规 范 2019-11-28 发布 2019-12-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5081 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 起草 单位：中 建路 桥集团 有限 公司、长 安大 学、陕 西长 大控 制数 据有 限公司、廊 坊德 基 机械科技 股份 有限 公司。本标准 主要 起草 人：刘中 林、杨 人凤、党 永强、刘 吉诚、陈君 朝、王国 清、庞炳维、周 世鑫、赵文忠、张新 宇、刘司 坤、于建游、张 文裕、岳 大浩、封雅 宏、袁威、蔡 群力、郭昆 朋、王铁 庆。DB13/T 5081 2019 1 沥 青混合 料拌和过 程动态 质量监控 规范 1 范围 本 标 准 规 定 了 沥 青 混 合 料 拌 和 设 备 技 术 要 求 和 沥 青 混 合 料 拌 和 过 程 动 态 质 量 监 控 系 统 的 基 本 组成、主 要功 能、监控 指标、指标 允许 波动 范围 以及 超限预 警系 统。本标准 适用 于高 速公 路、一级公 路、二级 公路 沥青 混合料 拌和 过程 的动 态质 量监控，其 他等 级 公路和城 市道 路可 参照 执行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于本文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTG F40 公路 沥青 路面 施 工技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 沥青混 合料 拌和 过程 动态 质量监 控系 统 在沥青 混合 料拌 和过 程中 对矿料 配合 比、油石 比、粉胶比、温 度等 质量 参数 的状况 进行 实时 监 控的系统。3.2 动态集 料配 合比 沥青混 合料 拌和 过程 中每 盘沥青 混合 料集 料的 配合 比状况。3.3 动态矿 粉质 量 沥青混 合料 拌和 过程 中每 盘沥青 混合 料中 矿粉 的质 量（重 量）。3.4 动态油 石比 沥青混 合料 拌和 过程 中每 盘沥青 混合 料中 沥青 质量 与矿料 质量 的比 值。3.5 动态粉 胶比 沥青混 合料 拌和 过程 中每 盘沥青 混合 料中 矿粉 质量 与沥青 质量 的比 值。DB13/T 5081 2019 2 3.6 动态沥 青混 合料 温度 沥青混 合料 拌和 过程 中沥 青混合 料的 出料 温度 状况。4 符号 D_A：动态 集料 配合 比。D_F：动态 矿粉 质量。D_AA：动态 油石 比。D_FA：动态 粉胶 比。D_T：动态 沥青 混合 料温 度。5 沥青混 合料 拌和 设备 5.1 一般要 求 5.1.1 应具备 冷料 供给 系统、加 热烘干 系统、热 料提 升系 统、振 动筛 分系 统、热 料 储存系 统、计量 系统、搅 拌系 统、成品 料仓 及计算 机集 成控 制系 统；高速公 路、一级 公路 的沥 青混合 料拌 和设 备热、冷料仓的 数目 均应 不少 于 6 个。5.1.2 应配置 经检 定合 格的 集料 计量传 感器、矿粉 计量 传 感器、沥 青计 量传 感器、沥 青加热 温度 传感器、集 料加 热温 度传 感器、热集 料储 存仓 温度 传感 器、拌 和温 度传 感器 等主 要测量 元件。5.1.3 控制室 计算 机应 配备 针式 打印机，主 程序 开通 逐盘 打印功 能，能实 时逐 盘打 印沥青 混合 料各 种材料的 计量 值和 混合 料温 度值。5.2 工作条 件 5.2.1 拌和前 应经 过全 面系 统地 调试，各部 件运 转正 常。5.2.2 主要电 子控 制原 件应 安装 在控制 室内，控 制室 内应 干燥、洁净，配备 空调、通风设 施，室内 温度宜控 制 在20 26。5.2.3 控制室 内必 须接 通 220 V、380 V，50 Hz 交 流电 源，控制系 统主 机必 须配 有多 接口不 间断 稳 压电源、断电 保护 器、外接 常用模 数转 化器 接口 及通 讯接口。5.3 控制系 统安 装与 调试 5.3.1 除具有 厂家 配备 的计 量控 制系统 外，还应 安装 沥青 混合料 拌和 过程 动态 质量 监控系 统。5.3.2 拌和前，应 检查 沥青 混合 料拌和 设备，完 成监 控系 统与拌 和设 备控 制主 机及 相关设 备的 正确 连接，并 调试 运行。6 动态质 量监 控系 统 6.1 基本组 成 包括数 据采 集模 块、微处 理器、通信 模块、其 他外 设接口、服 务器 及软 件包。DB13/T 5081 2019 3 6.2 主要功 能 6.2.1 实时监 控和 记录 对所监 控沥 青混 合料 拌和 设备拌 和的 每盘 沥青 混合 料各档 集料、矿 粉、沥青 用量和 混合 料温 度 等有关 参 数进 行实 时监 控和 记录，并建 立完 整的 沥青 混合料 拌和 过程 动态 质量 数据库。6.2.2 远程监 控 将所有 监控 数据 实时 上传 至互联 网，获得 监控 授权 的单位 均可 利用 计算 机、手机等 终端 实现 对 沥青混合 料拌 和质 量的 远程 在线监 控。6.2.3 数据分 析处 理 数据处 理中 心实 时接 收动 态质量 监控 系统 采集 传输 回来的 数据，利 用处 理软 件完成 在线 处理 及 分析反馈，并 上传 至监 控系 统平台。数据处 理中 心的 软件 包应 能自动 记录、绘 制每 盘沥 青混合 料拌 和过 程中 各种 材料的 计量 波动 图 及其在不 同时 间段 内的 均值、超限 率、标准 差、变异 系数，形成 主要 数据 统计 表。分 析、计算 并自 动 绘制出关 键筛 孔通 过率 波动 图、实 际配 合比 与目 标配 合比的 对比 图。6.3 超限预 警 沥青混 合料 拌和 过程 动态 质量监 控系 统实 时监 测每 盘沥青 混合 料拌 和过 程中 各种材 料的 计量 值，当计量 值超 过允 许波 动范 围时，超限 预警 系统 立即 向相关 质量 管理 人员 发送 预警信 息。7 动态质 量监 控指 标 动 态质 量监 控指标 包括 动态 集料 配合 比DA、动态 矿粉DF、动态 油石 比DAA、动态 粉胶 比DFA、沥 青混合料温 度DT 及对 应的 均 值X、超 限率U、标 准差S、变 异系数CV 共9项 指标，总 量 检验的 报告 周期 宜为 每台班、每日、每 周、每月。7.1 均值 NX X X XXN.3 2 1（1）式中：X 个报 告周 期内 沥青 混合 料各质 量参 数的 计量 值的 平均值；X1,X2,-,XN 个 报告 周 期内每 盘沥 青混 合料 各质 量参数 的计 量值；N个 报告 周期 内沥 青混 合 料的拌 和总 盘数。7.2 超限率 100%NUN（2）DB13/T 5081 2019 4 式中：U个报 告周 期内 沥青 混合料 各质 量参 数计 量值 的超限 率；N/个 报告 周期 内沥 青混合 料各 质量 参数 计量 值超过 设定 值的 盘数。7.3 标准差 2 2 212（X-X）（X-X）（X-X）=1NSN（3）式中：S 个 报告 周期 内沥 青混 合 料各质 量参 数计 量值 的标 准差。7.4 变异系 数 VSCX（4）式中：VC 个 报告 周期 内沥 青混 合 料各质 量参 数计 量值 的变 异系数。8 质量检 查与 验收 8.1 一般规 定 8.1.1 沥青混 合料 的拌 和应 建立 质量保 证体 系，对沥 青混 合料的 拌和 质量 进行 检查 评定，达到 规定 的质量标 准。8.1.2 沥青混 合料 拌和 过程 的所 有相关 记录、检 测数 据及 监控系 统建 立的 沥青 混合 料拌和 电 子 档 案，都应完 整保 存，作为 工程 质量管 理和 沥青 路面 交、竣工验 收的 依据。8.2 沥青混 合料 拌和 质量 检验 8.2.1 动态质 量检 验 8.2.1.1 检查项 目：动态 集料 配合 比、动 态矿 粉质 量、动 态 油石比、动 态粉 胶比、动 态沥青 混合 料温度等。检查 记录 见附 录 A 表A.1。8.2.1.2 检查频 率：实时 检查 每盘 沥青混 合料。8.2.1.3 统计指 标：均 值、超限 率、标 准差、变 异系 数（以 一个工 作日 为统 计单 位）。统 计记 录见 附录A 表A.2 8.2.2 动态质 量控 制标 准 动态质 量控 制标 准见 表1 所 示。DB13/T 5081 2019 5 表1 动 态质 量控 制标 准 检查项目和统计指标 质量要求或允许偏差 动态集料配合比 DA/%1.5 动态矿粉质量 DF/%0.5 动态油石比 DAA/%0.1 动态粉胶比 DFA/%JTG F40 公路沥青路面施工技 术规范 动态沥青混合料温度 DT/设计值5 超限率 U/%集料超限率 UM 8.0 矿粉超限率 UF 4.20 油石比超限率 UA 12.40 标准差 S/%集料的标准差 SM 0.75 矿粉的标准差 SF 0.18 油石 比 的 标 准 差 SA 0.06 变异系数 CV 集料的变异系数 CM 0.09 矿粉 的变异系数CF 0.054 油 石 比的 变 异 系 数 CA 0.014 DB13/T 5081 2019 6 附 录 A（规范 性附 录）动态质 量监 控系 统显 示的 主要数 据图 表 A.1 主要 统计 数据 表 表A.1 统计 数据 表 参数 集料 1 集料 2 集料 3 集料 4 集料 5 集料 6 矿粉 1 矿粉 2 沥青 外加剂1 外加剂 2 设定值/%平均值/%超限率/%标准差/%变异系数 总量（T）A.2 拌和 全过 程动 态质 量 数据表 表A.2 拌和 全过 程动 态质 量控制 数据 表 序 号 时 间 集料1/kg 集料 矿粉1/kg 矿粉 沥青/kg 外加剂/kg 温度/集料1/%矿粉1/%沥青/%1 2 3 4 _
