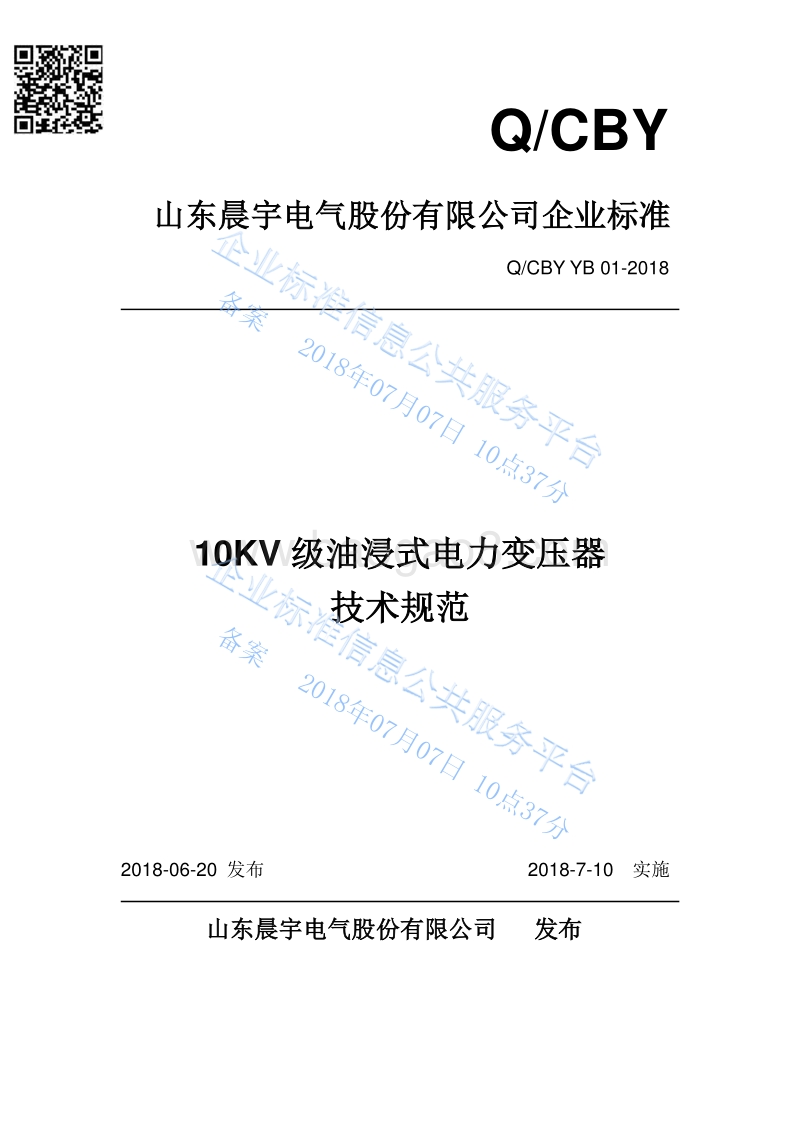

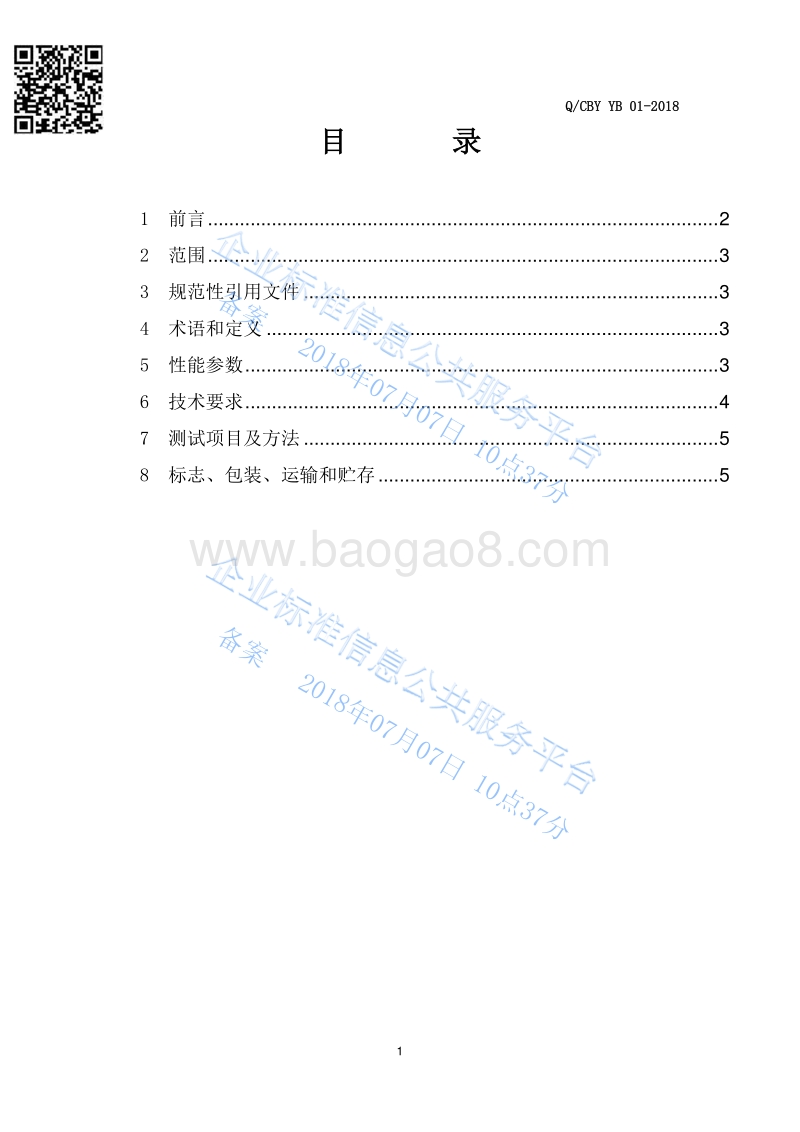

Q/CBY 山东晨宇电气股份有限公司企业标准 Q/CBY YB 01-2018 10KV 级 油浸式电力 变压器 技术规范 2018-06-20 发布 2018-7-10 实施 山东晨宇电气股份有限公司 发布 备案 2018年07月07日 10点37分备案 2018年07月07日 10点37分1 Q/CBY YB 01-2018 目 录 1 前言 . 2 2 范围 . 3 3 规范性引用文件 . 3 4 术语和定义 . 3 5 性能参数 . 3 6 技术要求 . 4 7 测试项目及方法 . 5 8 标志、包装、运输和贮存 . 5 备案 2018年07月07日 10点37分备案 2018年07月07日 10点37分2 Q/CBY YB 01-2018 前言 本标准依据国家标准 GB/T 6451-2015 油浸式电力 变压器技术参数和要求 而编制 。 本 标准 的编写格式按照 GB/T 1.1-2009标准化工作导则 第 1 部分：标准的结构和编写规划。 本标准由山东晨宇电气股份有限公司提出并起草。 本标准由山东晨宇电气股份有限公司技术部归口。 本标准主要起草人： 宫树慧、陈斌、张金诚 本标准首次发布日期为： 2018 年 6 月 20 日。 备案 2018年07月07日 10点37分备案 2018年07月07日 10点37分3 Q/CBY YB 01-2018 1 范围 本标准规定了额定容量为 30 2500KVA，额定频率为 50Hz，电压等级为10KV 油浸式电力 变压器的性能参数，技术要求，测试项目及方法、标志、使用说明书、包装、运输及贮存等。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本 （包括所有的修改单）适用于本文件。 GB 1094.1 电力变压器 第 1 部分：总则 GB 1094.2 电力变压器 第 2 部分：温升 GB 1094.3 电力变压器 第 3 部分：绝缘水平和绝缘试验 GB 1094.5 电力变压器 第 5 部分：承受短路的能力 GB/T 1094.7 电力变压器 第 7 部分：油浸式电力变压器负载导则 GB/T 6451-2008 油浸电力变压器技术参数和要求 GB/T 2900.95 电工术语 变压器、调压器和电抗器 JB/T 10088 6kV 500kV 级电力变压器声级 上述标准只是部分的列出了需要遵守的标准，并且若标准有最新版本，则按最新版本执行。 3 术语和定义 GB 1094.1 和 GB/T 2900.95 中确立的相关术语和定义适用于本标准。 4 性能参数 10KV 级 油浸式电力 变压器的额定容量、电压组合、联接组别号、空载损耗、负载损耗、空载电流及短路阻抗应符合表 1 的规定。 表 1 三 相 双 绕 组 无 励 磁 调 压 配 电 变 压 器 标 准 参 数 变压器 容量 （ kVA） 高压 （ kV） 高压分接 范围 （） 低压 （ kV） 联结组 标号 空载损耗 （ kW） 负载损耗 （ kW） 空载电流 （） 短路阻抗 （） 备案 2018年07月07日 10点37分备案 2018年07月07日 10点37分4 30 6 6.3 10 10.5 5 22 .5 0.4 D,yn11 Yyn0 0.095 0.60/0.57 1.5 4.0 50 0.124 0.86/0.83 1.3 63 0.143 1.04/0.99 1.2 80 0.171 1.24/1.19 1.2 100 0.190 1.50/1.43 1.1 125 0.228 1.80/1.71 1.1 160 0.266 2.19/2.09 1.0 200 0.323 2.59/2.27 1.0 250 0.380 3.04/2.90 0.90 315 0.456 3.64/3.47 0.90 400 0.542 4.29/4.09 0.80 500 0.646 5.14/4.89 0.80 630 0.770 5.890 0.60 4.5 5.0 800 0.931 7.125 0.60 1000 1.093 9.785 0.60 1250 1.292 11.400 0.50 1600 1.558 13.780 0.50 2000 1.843 17.390 0.40 2500 2.176 20.140 0.40 备注：对于额定容量为 500KVA 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组。 5 技术要求 5.1 变压器应符合 GB 1094.1、 GB 1094.2、 GB 1094.3、 GB 1094.5、 GB/T 1094.7和 JB/T 10088 以及 本标准的要求，并按经规定程序批准的图样和技 术文件制造。 5.2 变压器组、部件的设计、制造及检验等应符合相关标准及法规的要求。 5.3 变压器的温升、过载能力、噪声水平、局部放电应按照标准执行。 5.4 安全保护装置 800KVA 及以上的变压器宜装有气体继电器。其要求和节点容量应符合GB/T6451-2015 的规定。 变压器均应装有压力保护装置。 对于全密封变压器，均应装有压力释放阀。 备案 2018年07月07日 10点37分备案 2018年07月07日 10点37分5 Q/CBY YB 01-2018 5.5 油保护装置 5.5.1 变压器应装有储油柜（波纹式油箱、带有弹片式散热器或油箱内部 充有气体的密封式变压器除外）。储油柜应符合 GB/T6451-2015 的规定。储油柜的一端应有油位显示功能，在最高环境温度与允许负载状态下应能够观察到油位指示。 5.5.2 储油柜应有注油和放油装置。 5.6 油温测量装置 变压器应有供玻璃温度计用的管座。管座应符合 GB/T6451-2015 的规定。 5.7 变压器应具有承受整体总质量的起吊装置。 6 测试项目及方法 6.1 变压器 除 应进行 GB 1094.11 所规定的试验项目（例行试验、型式试验和特殊试验）外，还应进行 8.2 和 8.3 所规定 的例行试验项目。 6.2 变压器出厂前应对其进行绝缘电阻测量，并提供绝缘电阻实测值（包括测量时的温度及相对湿度），试验方法按 JB/T 501 的规定。 6.3 应提供变压器绝缘电阻、吸收比、介质损耗因数值的实测值、测量方法及温度换算按 GB/T6451-2015 的规定。 6.4 变压器须进行密封试验，历经 12h 应无渗漏和损伤。其试验压力如下： a)一般结构油箱的试验压力为 50kPa，应符合 GB/T 6451-2015 的规定。 b）波纹式油箱（包括带有弹性片式散热器油箱）的变压器； 315KVA 及以下应承受 25kPa 的试验压力； 400KVA 及以上应承受 20kPa 的试验压力。 6.5 变压器油箱及储油柜（如果有）应进行机械强度（正压）试验，试验方式按 GB/T6451-2015 的规定。 6.6 绕组直流电阻不平衡率：相为不大于 4%，线为不大于 2%； 如果由于线材及引线结构等原因而使绕组直流电阻不平衡率超过上述值时，除应在例行试验记录中记录实测值外，尚应写明引起这一偏差的原因。使用单位应与同温度下的例行试验实测值进行比较，其偏差应不大于 2%。 6.7 对于油箱内部充有气体的密封式变压器，应进 行最低油位条件下的绝缘试验，试验应满足相关要求。本试验为型式试验。 7 标志、包装、运输和贮存 备案 2018年07月07日 10点37分备案 2018年07月07日 10点37分6 Q/CBY YB 01-2018 7.1 变压器应有接线端子、运输及起吊标志，标志内容应符合相关标准规定。 7.2 变压器需具有承受变压器总重的起吊装置。变压器器身、油箱、可拆卸结构的储油柜（如果有）和散热器等均应有起吊装置。 7.3 成套拆卸的组件和零件（如气体继电器、套管、测温装置及紧固件等）的包装，应保证经过运输、贮存直到安装前不损坏和不受潮。 7.4 在运输、贮存直至安装前，应保证变压器本体及 其所有组件不损坏和不受潮。 7.5 随变压器装箱的文件包括： a） 总装配图 、运输尺寸图、铭牌图、接线端子图、基础图、端子箱原理接线图 b） 产品说明书 、 用户使用手册 、 安装使用说明书 、 产品合格证明书 c） 工厂试验报告 d） 产品一览表 、 备件一览表 e） 装箱单 f） 安装手册及维护手册 备案 2018年07月07日 10点37分备案 2018年07月07日 10点37分
