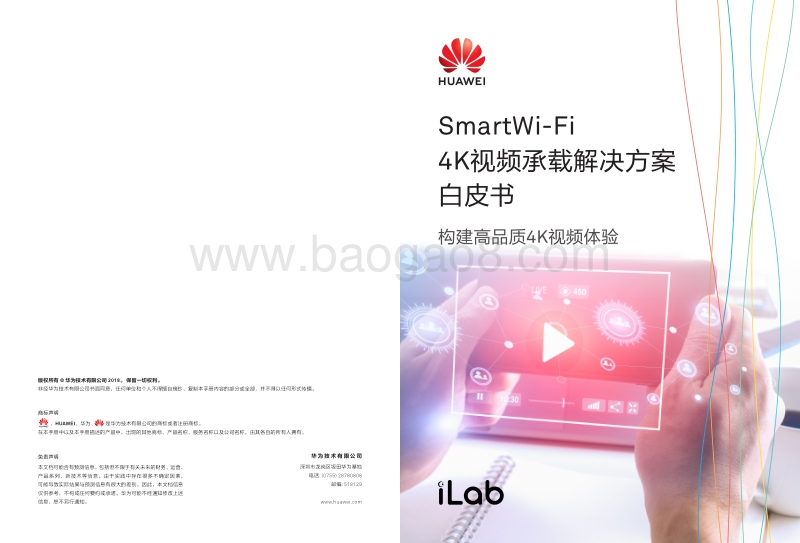

SmartWi-Fi4K视频承载解决方案白皮书.pdf

免责声明本文档可能含有预测信息，包括但不限于有关未来的财务、运营、产品系列、新技术等信息。由于实践中存在很多不确定因素，可能导致实际结果与预测信息有很大的差别。因此，本文档信息仅供参考，不构成任何要约或承诺。华为可能不经通知修改上述信息，恕不另行通知。版权所有 华为技术有限公司 2018。 保留一切权利。非经华为技术有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。商标声明、HUAWEI、华为、 是华为技术有限公司的商标或者注册商标。在本手册中以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。华为技术有限公司深圳市龙岗区坂田华为基地电话: (0755) 28780808邮编: 518129huaweiSmartWi-Fi4K视频承载解决方案白皮书构建高品质4K视频体验01 01前言07 36展望08 37附录A 参考资料09 38附录B 缩略语02 034K视频标准和承载技术要求2.1 4K视频标准2.2 4K承载技术要求5.2 小户型1-2房家庭5.1 华为SmartWi-Fi家庭网络解决方案产品全景图5.3 大户型3-5房家庭5.4 别墅跨楼层6.1 测试方法6.2 典型测试场景3.1 4K视频码率3.2 4K直播原理3.3 4K点播原理3.4 Wi-Fi发送原理3.5 4K over Wi-Fi挑战4.1 家庭网关和AP的规格要求4.3 可维护可管理4.2 家庭Wi-Fi网络的性能提升4.4 4K over Wi-Fi解决方案03 114K over Wi-Fi的挑战04 214K over Wi-Fi的解决方案及关键特性05 31典型场景部署建议06 334K over Wi-Fi的测试标准目录01 0201前言SmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书前言前言依托物联网、云计算、大数据、超宽带的飞速发展，4K、VR、智能家居应用等业务蓬勃发展，Wi-Fi逐渐成为宽带用户刚性需求，有数据表明目前运营商的80%流量来自Wi-Fi且大部分是视频业务，而主要消耗场景为家庭场景。这也成为运营商新的商业模式市场机会点。从通信学上分析，耳朵是听觉的入口，连接语音时代；眼睛是视觉的入口，连接视频时代。进入数字时代后，只需要64kbps网络带宽就可以传递清晰的话音，而仅仅是高清视频，就需要不止10Mbps网络带宽。如今，音频已经发展到极致，2020KHz沉浸式音频已经达到人耳听觉的极限。但视频从黑白到彩色，从标清到高清、4K，未来还有8K、增强现实AR、虚拟现实VR等发展。视频需求还远远没有得到满足。在信息爆炸的大时代中，视频是信息的主要载体，视频需求是一个全球性的普遍需求。随着终端、内容、网络的飞速发展，4K视频业务正在普及。2017年全球4K电视机产量为8000万台，预计到2020年全球4K视频用户数将超过3.3亿。全球众多运营商已将视频业务作为ICT时代转型的战略机会，伴随4K终端的普及及内容的丰富，4K业务已经逐步成为运营商构建差异化竞争力的关键手段。例如：德国电信认为4K视频业务使其获得了能真正与付费电视竞争的机会；英国电信则通过建设NGA超宽网络并发布BT SPORT 视频业务实现了23%的业务增长；中国四川电信的视频用户超500万，其中4K视频用户超120万，且还在快速增长中。多屏以及任意位置观看4K视频的需求导致未来家庭4K视频业务的承载方式主要是Wi-Fi。但当前Wi-Fi的质量成为用户抱怨的焦点，主要问题有：Wi-Fi速率低，Wi-Fi覆盖差干扰多，Wi-Fi质量对运营商不可视，难定位问题和解决问题。从而影响运营商宽带品牌，增加了无效保障比例，制约4K视频业务发展。据Conviva用户视频报告的数据，当视频卡顿时，三分之一的用户会感到难以忍受，立即放弃观看；84%的用户会在体验变差一分钟内，停止观看。同时有数据表明，有近1/3的用户对家庭内的Wi-Fi覆盖和速率不满意，同时也有1/2的用户愿意花钱订购相关的Wi-Fi业务套餐。因此，能否为最终用户提供基于Wi-Fi的更好的视频体验成为了4K视频业务商业成功的关键。因此，针对电信运营商和用户热切关注的家庭4K over Wi-Fi网络覆盖和质量问题，运营商级的家庭Wi-Fi网络应以双频Wi-Fi的家庭网关为中心，充分利用室内已有线缆资源或5G Wi-Fi作为Wi-Fi扩展介质实现Wi-Fi的智能覆盖，网关作为控制中心实现家庭整网的Wi-Fi无缝漫游和信道调优，打造最佳视频体验的，可管理可运维的家庭Wi-Fi网络。同时需要系统性提供以家庭网关为中心的家庭4K over Wi-Fi体验衡量标准KQI（关键质量标准）和KPI（关键性能指标），通过客观量化最终用户的体验（如在线4K视频的时延等），提出构建端到端最佳视频体验并具备可管理可运维的家庭Wi-Fi网络架构的指导方案，帮助运营商高质量、高效部署家庭Wi-Fi网络、提升Wi-Fi承载4K视频QoS、Wi-Fi网络感知及云管理与运维等运营能力；基于该方案，可有效解决最终用户对家庭Wi-Fi覆盖差，速率低，甚至投诉故障无法排查定位等商用难题。通过构建最佳4K视频体验的家庭Wi-Fi网络，以家庭网关为中心，通过以太网线、电力线、无线中继和5G Wi-Fi等多介质灵活延伸Wi-Fi信号，可以有效解决家庭Wi-Fi覆盖和性能 问题；通过组建1+N家庭网络，支持网络参数智能同步、终端设备无缝漫游切换、整网的Wi-Fi信道调优以及Wi-Fi承载视频QoS，实现家庭Wi-Fi网络智能全覆盖和视频的最佳体验；通过支持用户的家庭Wi-Fi自助管理，实现易维易用；通过云端管理平台和手机端APP，实现家庭Wi-Fi网络快速装维和管理，提升家庭Wi-Fi网络运营效率。4K视频业务快速发展，多屏和任意位置观看视频的需求让Wi-Fi成为家庭内4K视频承载的主要方式，而运营商也开始从关注connection（连接）转向关注experience（体验），家庭网络建设思路也向业务和体验驱动转变。为了给用户提供良好的Wi-Fi覆盖、以及最佳的4K视频体验，需打造以用户体验为中心的家庭Wi-Fi网络。本文主要介绍了最佳4K视频体验的家庭Wi-Fi网络的技术原理、质量标准KQI及部署建议，运营商可以根据自身网络基础和业务发展策略选择最合适的部署方案。03 04024K视频标准和承载技术要求4K视频标准和承载技术要求4K视频标准和承载技术要求2.1.1 4K介绍2012年8月23日，ITU发布了超高清电视国际标准：ITU-R BT.2020，标志着4k电视正式进入市场，4k业务经过5年多的发展，目前在电视支持和节目上都已经是相当的丰富，用户在家庭里对4K的需求已成了标准需求，在欧洲等大T市场，更是提出了在家庭里支持多路4k的需求。视频的发展从高清到4K：视频常见的分辨率包括：标清SD（480P）、高清HD（720P）、全高清FHD（1080P）和超高清UHD（4K）。4K标准最先在电影行业提出，在电视标准中最初由 NHK（日本放送协会）科学技术研究所（SRTL）提议的一种分辨率模式，该标准被国际电联（ITU）所采纳和定义，在2012 年 10 月份被美国消费者电子协会（Consumer Electronics Association）正式取名为Ultra High-Definition或者 Ultra HD（超高清），特指最低分辨率为 3840x2160、画面比例 16:9的视频分辨率。4K不仅仅是视频分辨率的提升，还带来了视频质量的4大优化：首先是画面更清晰，4K的分辨率为3840*2160、是全高清（FHD）的4倍；其次是画面更流畅，从高清时代的每秒24帧提升到每秒50帧、60帧、甚至120帧；再次是色彩更真实，色阶从8bit到10bit、12bit；最后是色彩2.1 4K视频标准更自然，4K视频的色域比高清增大约50%；一般情况下，4K视频流的码率是相同帧率/相同压缩编码方式的全高清（FHD）视频流码率的4倍以上。4K的发展可以分为三个阶段,如下表所示。目前，运营阶段使用的帧率、色彩位深度等是当前商用部署较合适的选择。值得注意的是，随着压缩编码技术的不断成熟和优化，提升帧率和色彩位深度并不一定会加大码率。上图中定义的是入门级4K的带宽要求，针对帧率和GOP结构的变动，码率在15M25M之间，同时随着分辨率，帧率、色深/色域空间/动态范围也在持续演进，分辨率从标清480P ， 高清 1280*720，全高清 1920*1080，超高清/4K 3840*2160， 8K 7680*4320在持续演进，承载比特也从8bit， 10bit，12bit在变化，相应的带宽需求也在水涨船高，带宽演进趋势请参考下图：注：在具体项目中，片源的码率差别较大，从10Mbps+到40Mbps不等，与片源特征、压缩技术优化有关，这里提供的码率水平仅供参考4K发展预测入门阶段运营阶段极致阶段成熟时间2014-2015年2017-2018年2019年后分辨率Resolution 3840*2160 3840*2160 3840*2160帧率Frame rate 25/30P 50/60P 100/120P色彩位深度bits 8 10 12压缩编码HEVCmain profileHEVCmain 10HEVCRange Extension压缩率低中高压缩后平均码率（预计）点播1216Mbps 1220Mbps 1830Mbps直播2530Mbps 1525Mbps 2540Mbps4K视频的三个阶段常见视频分辨率SmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书05 06从这个趋势来看，考虑到VBR模式下速率的正常波动，Wi-Fi承载4K净荷速率要求在当前至少要50M，在将来单路需要有100M的净荷带宽。从运营商来讲，主要是分为IPTV、OTT和广电，对于电信运营商来说主要关注前两类。下面是从流传输协议，网络要求等几个维度对IPTV和HTTP stream（OTT）视频业务特征进行比较：总结：1. 组播主要用在IPTV场景，IPTV媒体流通常基于UDP，这部分业务对网络丢包很敏感。对于VOD业务，媒体流通常是基于TCP的，这部分对时延较为敏感；2. HTTP stream主要用于OTT视频场景，基于TCP，对于时延较为敏感。 P2P主要也用在OTT场景，用来做HTTP stream的一个补充技术。随着发展，HTTP stream在电信运营商也会使用；3. 要解决家庭Wi-Fi场景下的4K承载，从对网络要求上来看，我们必须解决WI-FI链路上的丢包和延时问题；25-30M 25-35M 25-40M 50-80MH.266直播12-16M 20-30M 18-30M 35-60MH.266点播30M 50M 50M 100M码率带宽要求4K商用节奏2014-2016 2015-2016 2017-2019 2020+4k30p 8bit 4k60p 10bit 4k120p 12bit 8k120p 12bit入门级4KEntry-levle 4k运营级4KCarrier-grade 4k极致4KUltra 4k8K8k4K视频商用趋势2.1.2 常见几种视频技术分类目前主流的几种视频技术：视频技术运营商比较CATV有线视频传统广电运营商运营虽然有双向互动业务，但其业务的开放性，互动性，内容和服务的多样性都较差，属于封闭式视频业务，广电已逐渐向IPTV领域渗透。2017年，CATV国内约2.5亿用户（有效用户估计在2亿以下了），有不断下降趋势DTH卫星视频传统广电运营商DTT数字地面视频传统广电运营商IPTV电信运营商由电信运营商在其IP专网里提供，发展初期是作为宽带的附加捆绑业务进行发展，只是替代了传统有线电视，后续必将作为运营商的基础业务，向高清化，智能化，精细化，多屏，智慧家庭发展。2017年国内IPTV用户数过1.2亿，在不断增长HTTP stream(OTT)互联网企业通过公共互联网提供，内容丰富，平台开放，代表了视频内容服务的发展趋势；OTT终端达到2.4亿（激活的有1.88亿）主流视频技术对比IPTV HTTP stream(OTT)视频压缩MPEG4、H.264，H.265, AVS2等MPEG4、H.264，H.265等封装格式MPEG2-TS mp4、rmvb，MPEG2-TS流传输协议RTSP/RTP实时流媒体协议HTTP stream传输技术，包括：HPD/HLS/HDS/HSS/DASH加密方式的有：https/SPDY/QUICP2P主要也用在OTT场景，用来做HTTP stream的一个补充技术。服务质量真正的实时流技术，几乎0延迟，可以从任意时间点开始播放；在运营商专网运行，服务质量高渐进式下载分片，缓存，播放，有秒级缓冲延迟；只能从流媒体文件的切片点开始播放；在互联网上运行，容易出现卡顿；直播效果更差。网络要求组播采用的UDP传输，无丢包重传机制，对网络丢包很敏感采用TCP，有TCP重传机制（QUIC采用了UDP），多份码流，缓冲等技术，对网络时延敏感业务功能直播用组播，VOD点播用单播直播和点播都采用单播，直播时占用带宽大终端种类主要用于电视大屏电视大屏，手机小屏都可以使用服务内容直播电视是优势；其它内容较少。内容海量；但直播效果不好。IPTV和OTT视频业务特征对比2.1.3 4k IPTV流传输协议介绍在4k视频编码序列中，主要有三种编码帧：I帧、P帧、B帧，如下图所示：4K视频编码帧4K视频标准和承载技术要求4K视频标准和承载技术要求SmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书07 08I帧（I frame）又称为内部画面(intra picture)，I 帧通常是每个GOP（MPEG 所使用的一种视频压缩技术）的第一个帧，经过适度地压缩，做为随机访问的参考点，可以当成图象。在MPEG编码的过程中，部分视频帧序列压缩成为I帧；部分压缩成P帧；还有部分压缩成B帧。I帧法是帧内压缩法，也称为“关键帧”压缩法。I帧法是基于离散余弦变换DCT（Discrete Cosine Transform）的压缩技术，这种算法与JPEG压缩算法类似。采用I帧压缩可达到1/6的压缩比而无明显的压缩痕迹。 I帧丢弃会导致黑屏。 P帧：在针对连续动态图像编码时，将连续若干幅图像分成P，B，I三种类型，P帧由在它前面的P帧或者I帧预测而来，它比较与它前面的P帧或者I帧之间的相同信息或数据，也即考虑运动的特性进行帧间压缩。P帧法是根据本帧与相邻的前一帧（I帧或P帧）的不同点来压缩本帧数据。采取P帧和I帧联合压缩的方法可达到更高的压缩且无明显的压缩痕迹。P帧丢弃会导致视频卡顿。B帧：B帧法是双向预测的帧间压缩算法。当把一帧压缩成B帧时，它根据相邻的前一帧、本帧以及后一帧数据的不同点来压缩本帧，也即仅记录本帧与前后帧的差值。B帧压缩最高可达到200：1。参考B帧丢弃会导致视频卡顿，花屏。非参考B帧丢弃视频不会卡顿和花屏。RFC2250（RTP Payload Format for MPEG1/MPEG2 Video）标准规定可以把MPEG视频流里的I，B，P帧直接封装到RTP包中。在RTP包头后增加一个MPEG视频特定头，结构如下图所示：MPEG视频特定头长度为4个字节，其中 P 为3 bits，通过P字段指示报文类型，P字段数值定义如下：1：I 帧；2：P 帧；3：B 帧；4：D。0：禁止使用，其他数值目前保留MPEG over TS 类型的视频帧格式也是类似。都是I，B，P帧拆分成一个一个的TS流，再组包发送出去。MPEG视频特定头结构2.2 4K承载技术要求下一代家庭网络要实现100M连续覆盖，不仅需要在典型家居环境下，主要上网位置Wi-Fi的吞吐量都能达到100Mbps左右。不同的视频节目对承载网络有要求，体现在网络的KPI三个指标：带宽，时延，丢包率。对于运营商级4K，可以看到，运营商通常采用的CBR IPTV节目码率是30Mbps50Mbps, 要稳定承载4K IPTV，承载网络要求达到：丢包率要小于5*10E-5。结合4K Wi-Fi承载，由于Wi-Fi链路本身的不稳定性，易受周边AP干扰，速率波动大以及突发丢包等特点，要小于10E-5丢包率非常困难，实际Wi-Fi空口丢包是在10E-210-E-3级别，基于Wi-Fi实际情况要能支持4K over Wi-Fi，必须要能解决Wi-Fi突发丢包率在10E-210-E-3的家居场景下4K视频承载不卡顿问题。2.2.1 业务性能KPI对100MAnywhere家庭网络，需要能满足至少2路4K TV（30P）业务需求，以及100M连续覆盖的性能要求。1080p准4K基础4K真4K极致4K分辨率1920*1080 3840*2160 3840*2160 3840*2160 3840*2160帧率23P 23P 30P 50/60P 100/120P抽样bits 8 8 8 10 12压缩H.264 H.264/H.265 H.265 H.265 H.265带宽要求58Mbps 815Mbps 2030Mbps 3050Mbps 50100Mbps时延1220ms 712ms 611ms 611ms 611ms丢包率5*10-45*10-41*10-45*10-55*10-54K TV（30P）业务对家庭Wi-Fi的带宽、时延和丢包率要求4K视频标准和承载技术要求4K视频标准和承载技术要求SmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书09 10体验等级MOS指标首次缓冲时间(ms)观看卡顿次数*卡顿时间占比*优5 10 10%视频业务体验KQI发展阶段启蒙时代品质时代主流视频720P及以下1080P 4K点播业务典型码率2M 5M 15M网络指标要求U-vMOS.sView=5带宽6.4Mbps15Mbps22.5MbpsRTT30ms20ms20ms10msPLR3.5*10-31.5*10-33*10-41*10-3U-vMOS.sInteraction=4带宽8Mbps20Mbps50MbpsRTT30ms20ms20ms10msPLR2*10-38*10-41*10-45*10-4直播业务典型码率2M 8M 20M网络指标要求U-vMOS.sInteraction =4带宽4.6Mbps（RTT 20ms条件下）14Mbps（RTT 20ms条件下）36Mbps（RTT 20ms条件下）U-vMOS.sView 4RTT组播终端到末级组播复制点20ms（建议值，非强制）抖动最大抖动50ms平均抖动5ms（高斯分布模型）PLR1*10-5（无RET）U-vMOS.sView=5RTT组播终端到末级组播复制点20ms（建议值，非强制）抖动最大抖动50ms平均抖动5ms（高斯分布模型）PLR=0（无RET）1*10-4（有RET）IPTV视频业务体验KQI2）IPTV视频业务体验KQI标准定义 :2.2.2 业务体验KQI1）HTTP stream(OTT)视频业务体验KQI标准定义：此处指客户端通过Wi-Fi点播在线视频的体验KQI指标。用户感知到的在线视频体验KQI指标有：首次缓冲时间、观看的卡顿次数和观看的卡顿占比。首次缓冲时间：定义为用户开始点播视频节目或在观看过程中进行快进/快退操作（跳转的目标播放时间点为尚未进行缓存的时间点），在点播动作或快进/快退操作发起后，终端发出获取OTT节目源请求消息直至收到OTT云平台返回的数据能够满足终端首次出现视频影像的等待时间。观看的卡顿次数：定义为用户在指定观看时间（例如5分钟）内，终端因已下载数据量小于视频解码播放所需要的数据量（不包含用户自行暂停或者用户终端CPU运行高负荷运行情况下造成的停顿），导致出现卡顿等待缓冲的次数。观看的卡顿占比：定义为用户在指定观看时间（例如5分钟）内，终端因已下载数据量小于视频解码播放所需要的数据量（不包含用户自行暂停或者用户终端CPU运行高负荷运行情况下造成的停顿），导致出现卡顿，等待缓冲的总时长占单位观看时间的比例。上面所述是整个视频体验的KQI的专业化的量化标准，不管是HTTP stream还是4K IPTV视频业务，最后对用户直接感知就是视频的黑屏、卡顿、花屏， 下面几个章节重点介绍如何解决4K视频Wi-Fi承载体验，解决绝大部分场景下的4K over WI-FI下视频的黑屏，卡顿，花屏问题。4K视频标准和承载技术要求4K视频标准和承载技术要求SmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书11 12034K over Wi-Fi的挑战4K over Wi-Fi的挑战4K over Wi-Fi的挑战视频会因为画面内容的变化，单位时间内需要携带的信息量不同。视频流通过网络传输时，码率会动态变化，对网络带宽的需求也会发生变化，如下图所示：4K视频的码率有2种方式，一种是固定码率，一种是动态码率。3.1 4K视频码率视频码率变化3.2.2 4K IPTV直播卡顿原因4K直播采用UDP传输，没有确认机制，如果网络偶尔丢包，会导致花屏。如果Wi-Fi物理空口等效速率低于视频平均码率，无法传输所有的视频流，会导致卡顿。4K视频的码率越高，对Wi-Fi的物理空口等效速率要求越高。如果Wi-Fi物理空口等效速率不低于视频平均码率，但某段时间内Wi-Fi物理空口等效速率低于视频实时码率，或者Wi-Fi发送时延大，报文发送不及时，会导致机顶盒缓存数据耗尽，出现卡顿，如下图所示。出现一次卡顿后，后续因为缓存增加，再次出现卡顿的概率降低。如果换台，则原来缓存的报文丢弃，再次回到初始状态。4K直播卡顿原因缓存时间开始播放某段时间时延大，报文来的慢，缓存入不敷出，出现卡顿发生卡顿后缓存增加，再次出现卡顿的可能性降低3.2.1 4K直播播放原理4K直播的播放原理如下图所示：3.2 4K直播原理4K直播播放原理为减少换台时延，收到数据就开始播放，机顶盒的初始播放缓存会较小。接收数据接收数据极少的缓存SmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书13 144K over Wi-Fi的挑战4K over Wi-Fi的挑战3.3.1 4K点播播放原理4K点播的播放原理如下图所示：3.3 4K点播原理与4K直播不同，4K点播可以先缓存一定的数据，再开始播放，由于点播的初始缓冲时间, 相比直播的换台时间要长很多。开始播放以后，还可以边播放边缓存更多的数据，这样抵抗网络抖动的能力更强。4K点播播放原理接收数据接收数据开始播放的缓存接收数据接收数据播放中的缓存3.3.2 4K点播卡顿原因4K点播采用TCP传输，有确认机制，网络丢包不会直接导致卡顿。但如果网络丢包，会导致TCP滑窗降低，传输速率降低。如果传输速率持续一段时间低于4K视频码率，会导致机顶盒缓存耗尽，出现卡顿。如果Wi-Fi等效速率低于视频平均码率，无法传输所有的视频流，会导致卡顿。4K视频的码率越高，对Wi-Fi的等效速率要求越高。如果Wi-Fi等效速率不低于视频平均码率1.5倍，但某段时间内Wi-Fi等效速率低于视频实时码率，或者Wi-Fi发送时延大，报文发送不及时，因为机顶盒有缓存，不会直接导致视频卡顿。如果网络时延持续很大，会因为RTT增加，TCP滑窗降低，传输速率降低。如果传输速率持续一段时间低于4K视频码率，会导致机顶盒缓存耗尽，出现卡顿。绿色方块表示当前Wi-Fi设备发送4K视频报文，红色方块表示当前Wi-Fi设备发送其它报文，或者其它Wi-Fi设备发送报文。方块的高度代表空口速率，宽度代表发送时间。绿色方块的面积总和除以总的时间，即为Wi-Fi设备发送4K视频的等效速率。影响Wi-Fi等效速率的两个因素，一个是红色方块占用的时间比例，简称干扰占空比，另一个是空口速率。通过选择干扰较少的信道，可以减少干扰占空比，提高绿色方块占用的时间比例。对于空口速率，以11ac，80M频宽的速率表为例。缓存时间开始播放时延大的持续时间太长，导致缓存耗尽，出现卡顿3.4.1 Wi-Fi等效速率Wi-Fi等效速率如下图所示：3.4 Wi-Fi发送原理Wi-Fi等效速率空口速率时间缓存时间开始播放某段时间时延大，报文来的慢，由于缓存够大，不会卡顿4K点播卡顿原因SmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书15 164K over Wi-Fi的挑战4K over Wi-Fi的挑战MCS空间流数调制方式编码率空口速率0 1 BPSK 1/2 32.5 1 1 QPSK 1/2 65.0 2 1 QPSK 3/4 97.5 3 1 16-QAM 1/2 130.0 4 1 16-QAM 3/4 195.0 5 1 64-QAM 2/3 260.0 6 1 64-QAM 3/4 292.5 7 1 64-QAM 5/6 325.0 8 1 256-QAM 3/4 390.0 9 1 256-QAM 5/6 433.3 0 2 BPSK 1/2 65.0 1 2 QPSK 1/2 130.0 2 2 QPSK 3/4 195.0 3 2 16-QAM 1/2 260.0 4 2 16-QAM 3/4 390.0 5 2 64-QAM 2/3 520.0 6 2 64-QAM 3/4 585.0 7 2 64-QAM 5/6 650.0 8 2 256-QAM 3/4 780.0 9 2 256-QAM 5/6 866.7 0 3 BPSK 1/2 97.5 1 3 QPSK 1/2 195.0 2 3 QPSK 3/4 292.5 3 3 16-QAM 1/2 390.0 4 3 16-QAM 3/4 585.0 5 3 64-QAM 2/3 780.0 6 3 64-QAM 3/4 877.5 7 3 64-QAM 5/6 975.0 8 3 256-QAM 3/4 1170.0 9 3 256-QAM 5/6 1300.0 0 4 BPSK 1/2 130.0 1 4 QPSK 1/2 260.0 2 4 QPSK 3/4 390.0 3 4 16-QAM 1/2 520.0 4 4 16-QAM 3/4 780.0 5 4 64-QAM 2/3 1040.0 6 4 64-QAM 3/4 1170.0 7 4 64-QAM 5/6 1300.0 8 4 256-QAM 3/4 1560.0 9 4 256-QAM 5/6 1733.3 空间流个数越多，空口速率越高。空间流个数为AP支持的空间流个数和STA支持的空间流个数的较小值。AP和STA的空间流规格越高，承载4K视频的效果越好。调制方式和编码率越高，空口速率越高。调制方式和编码率取决于信号强度和噪声强度。11ac不同调制方式和编码率对信号强度的要求如下。11ac不同调制方式和编码率对信噪比的要求如下。通过调整设备摆放位置和天线角度（外置天线设备），可以提高信号强度，提高空口速率。通过选择底噪比较低的信道，可以提高信噪比，提高空口速率。11ac 80M频宽空口速率表11ac 信号强度要求Modulation Rate（R）Minimum sensitivity (20MHz PPDU）（dBm）Minimum sensitivity (40MHz PPDU）（dBm）Minimum sensitivity (80MHz PPDU）（dBm）Minimum sensitivity (160MHz or 80+80 MHz PPDU）（dBm）BPSK 1/2 -82 -79 -76 -73QPSK 1/2 -79 -76 -73 -70QPSK 3/4 -77 -74 -71 -6816-QAM 1/2 -74 -71 -68 -6516-QAM 3/4 -70 -67 -64 -6164-QAM 2/3 -66 -63 -60 -5764-QAM 3/4 -65 -62 -59 -5664-QAM 5/6 -64 -61 -58 -55256-QAM 3/4 -59 -56 -53 -50256-QAM 5/6 -57 -54 -51 -48Table 22-25Receiver minimum input level sensitivityModulation Coding rate Relative constellation error（dB）BPSK 1/2 -5QPSK 1/2 -10QPSK 3/4 -1316-QAM 1/2 -1616-QAM 3/4 -1964-QAM 2/3 -2264-QAM 3/4 -2564-QAM 5/6 -27256-QAM 3/4 -30256-QAM 5/6 -32Table 22-24Allowed relative constellation error versus constellation size and coding rateSmartWi-Fi 4K视频承载解决方案白皮书SmartWi-Fi 4K视频承载解决方案白皮书
