新建纸制品包装印刷生产线（一期）环境影响评价报告表全本公示.pdf

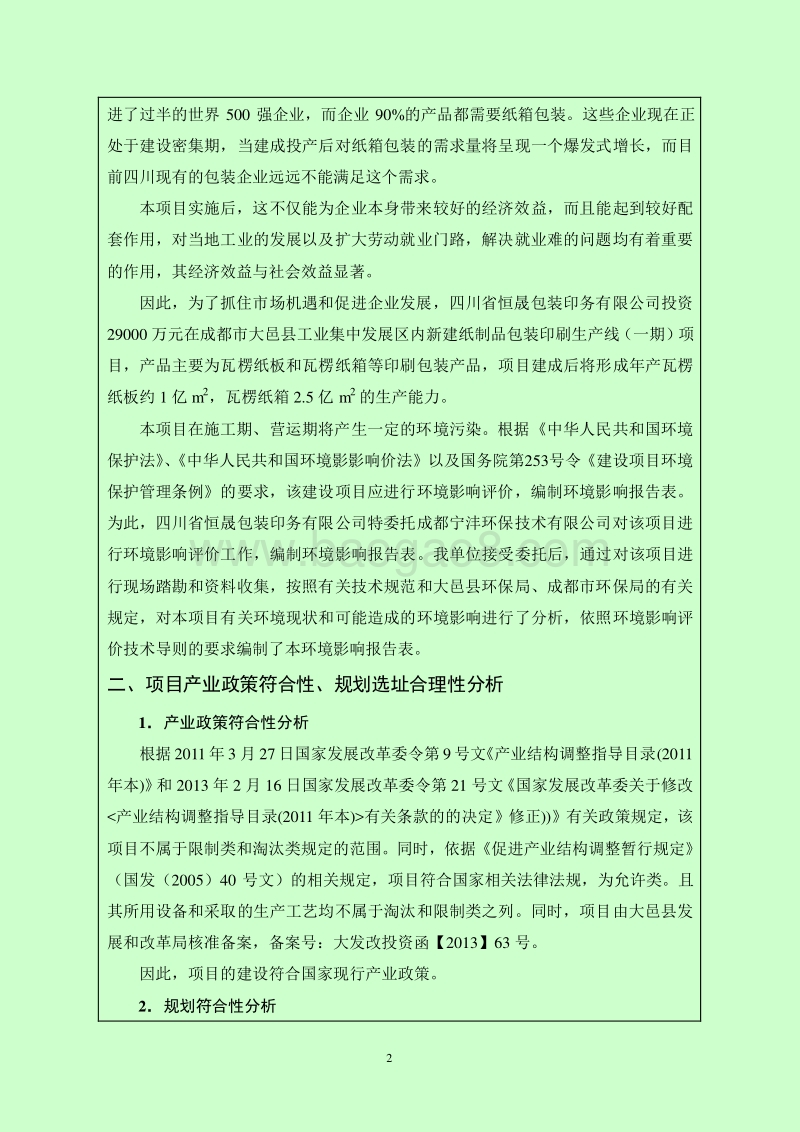

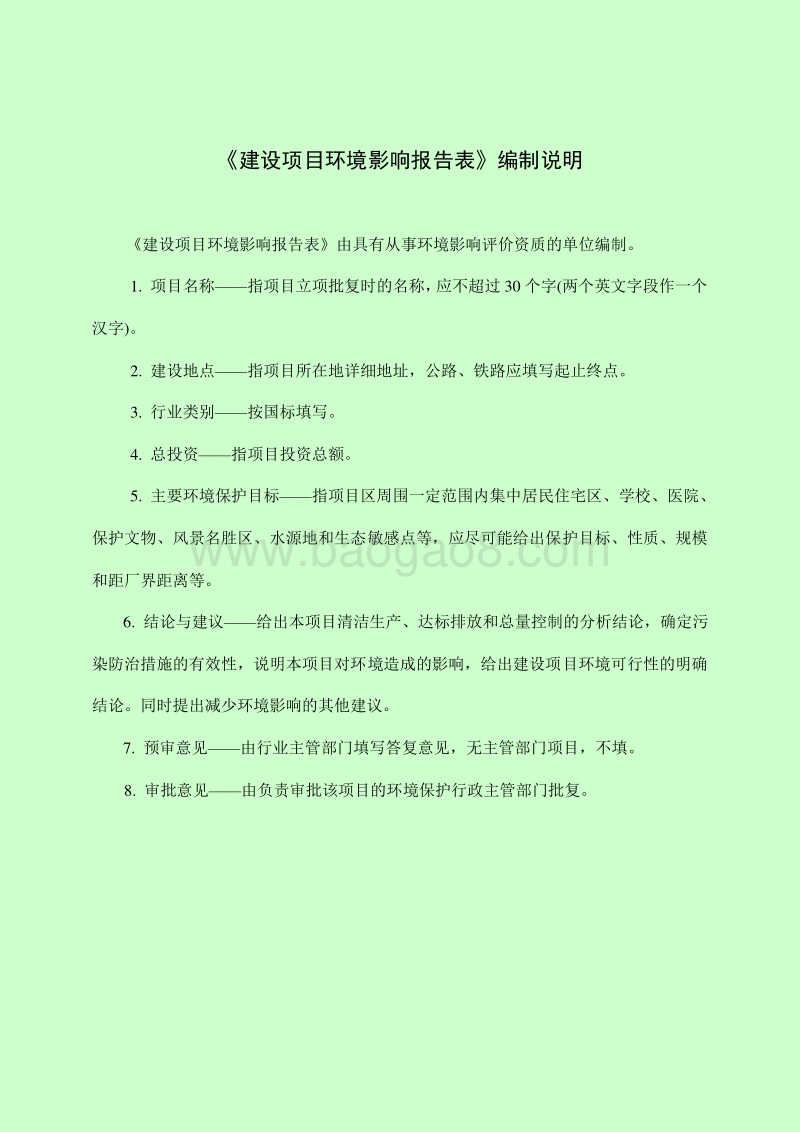

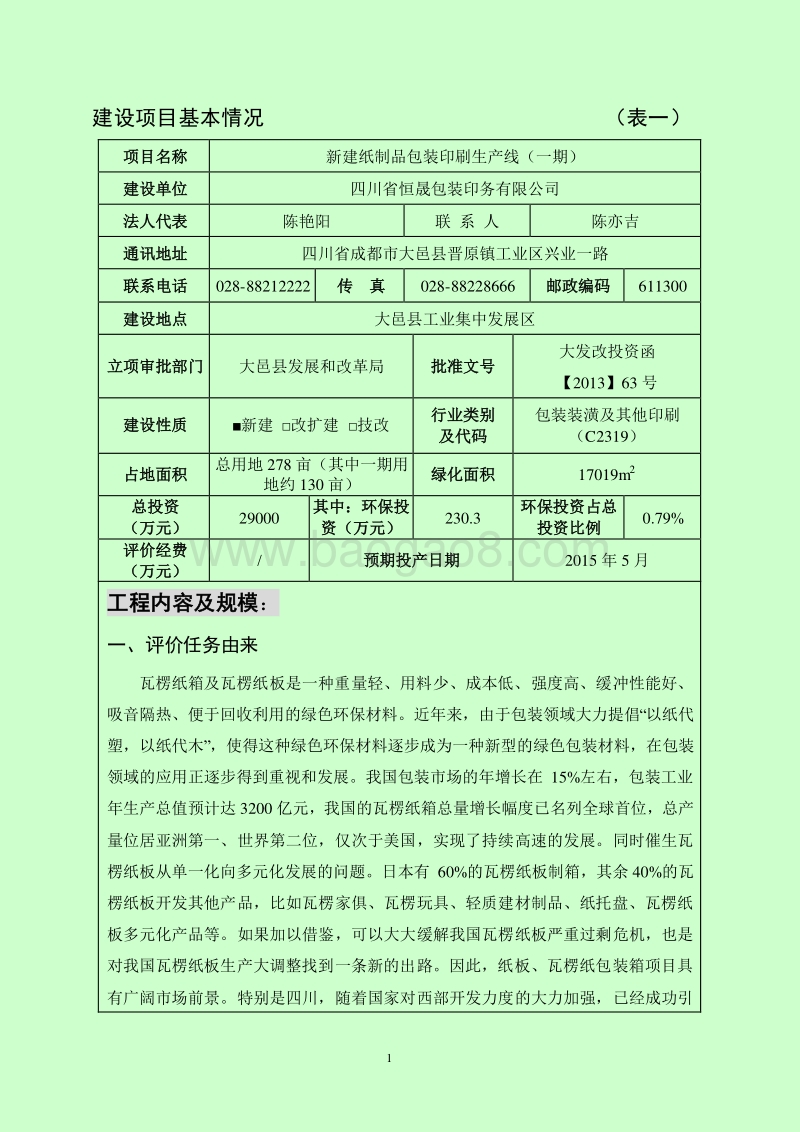

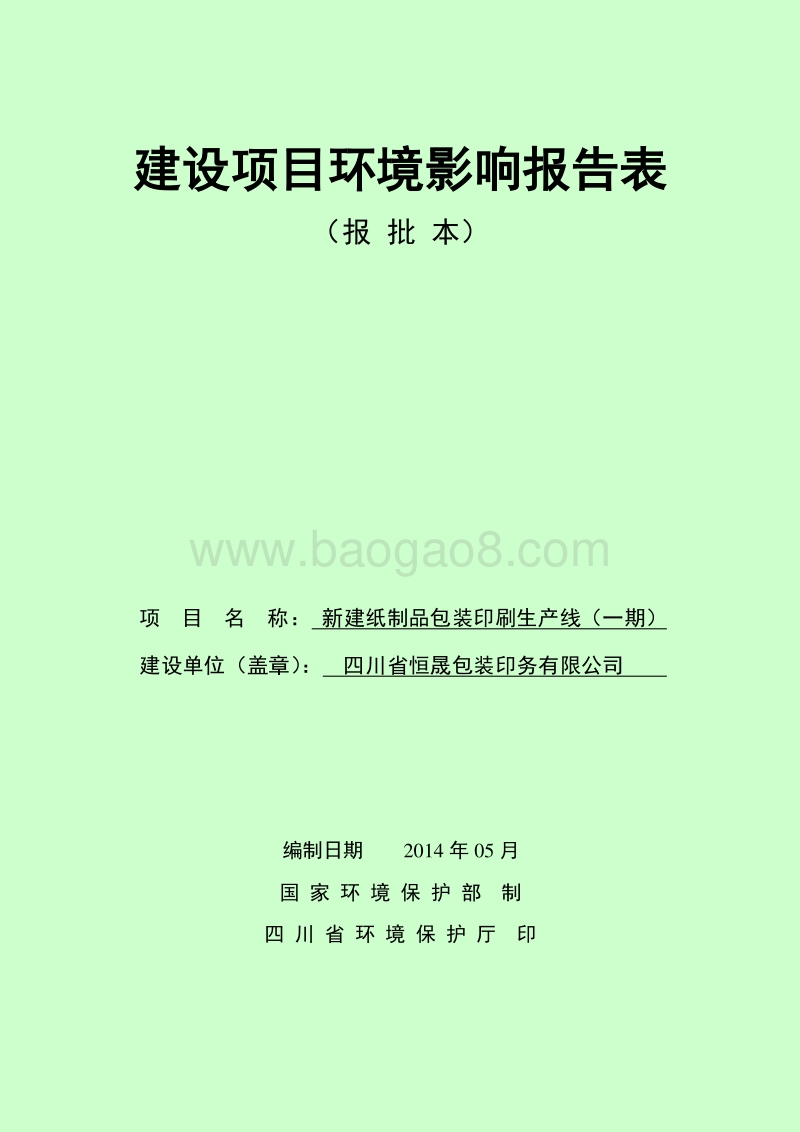

建设项目环境影响报告表 （报 批 本） 项 目 名 称： 新建纸制品包装印刷生产线（一期） 建设单位（盖章）： 四川省恒晟包装印务有限公司 编制日期 2014 年 05 月 国 家 环 境 保 护 部 制 四 川 省 环 境 保 护 厅 印 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价资质的单位编制。 1. 项目名称 指项目立项批复时的名称，应不超过 30 个字 (两个英文字段作一个汉字 )。 2. 建设地点 指项 目所在地详细地址，公路、铁路应填写起止终点。 3. 行业类别 按国标填写。 4. 总投资 指项目投资总额。 5. 主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6. 结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 7. 预审意见 由行业主管部门填写答 复意见，无主管部门项目，不填。 8. 审批意见 由负责审批该项目的环境保护行政主管部门批复。 1 建设项目基本情况 （表一） 项目名称 新建纸制品包装印刷生产线（一期） 建设单位 四川省恒晟包装印务有限公司 法人代表 陈艳阳 联 系 人 陈亦吉 通讯地址 四川省成都市大邑县晋原镇工业区兴业一路 联系电话 028-88212222 传 真 028-88228666 邮政编码 611300 建设地点 大邑县工业集中发展区 立 项审批部门 大邑县发展和改革局 批准文号 大发改投资函 【 2013】 63 号 建设性质 新建 改 扩建 技改 行业类别 及代码 包装装潢及其他印刷 （ C2319） 占地面积 总用地 278 亩 （其中一期用地约 130 亩 ） 绿化面积 17019m2 总投资 （万元） 29000 其中：环保投 资（万元） 230.3 环保投资占总投资比例 0.79% 评价经费 （万元） / 预期投产日期 2015 年 5 月 工程内容及规模 ： 一、评价任务由来 瓦楞纸箱及瓦楞纸板是一种重量轻、用料少、成本低、强度高、缓冲性能好 、吸音隔热、便于回收利用的绿色环保材料。近年来，由于包装领域大力提倡 “以纸代塑，以纸代木 ”，使得这种绿色环保材料逐步成为一种新型的绿色包装材料，在包装领域的应用正逐步得到重视和发展。我国包装市场的年增长在 15%左右，包装工业年生产总值预计达 3200 亿元，我国的瓦楞纸箱总量增长幅度已名列全球首位，总产量位居亚洲第一、世界第二位，仅次于美国，实现了持续高速的发展。同时催生瓦楞纸板从单一化向多元化发展的问题。日本有 60%的瓦楞纸板制箱，其余 40%的瓦楞纸板开发其他产品，比如瓦楞家俱、瓦楞玩具、轻质建材制品、纸 托盘、瓦楞纸板多元化产品等。如果加以借鉴，可以大大缓解我国瓦楞纸板严重过剩危机，也是对我国瓦楞 纸板生产 大调整找到一条新的出路。因此，纸板、瓦楞纸包装箱项目具有广阔市场前景。特别是四川，随着国家对西部开发力度的大力加强，已经成功引 2 进了过半的世界 500 强企业，而企业 90%的产品都需要纸箱包装。这些企业现在正处于建设密集期，当建成投产后对纸箱包装的需求量将呈现一个爆发式增长，而目前四川现有的包装企业远远不能满足这个需求。 本项目实施后，这不仅能为企业本身带来较好的经济效益，而且能起到较好配套作用，对当地工业的发展 以及扩大劳动就业门路，解决就业难的问题均有着重要的作用，其经济效益与社会效益显著 。 因此， 为了抓住市场机遇和促进企业发展，四川省恒晟包装印务有限公司投资29000 万元在成都市大邑县工业集中发展区内新建纸制品包装印刷生产线（一期）项目，产品主要为瓦楞纸板和瓦楞纸箱等印刷包装产品，项目建成后将形成年产瓦楞纸板约 1 亿 m2，瓦楞纸箱 2.5 亿 m2 的生产能力。 本项目在施工期、营运期将产生一定的环境污染。 根据 中华人民共和国环境保护法、中华人民共和国环境影影响价法以及国务院第 253号令 建设项目环境保护管理条例 的要求 ， 该 建设项目应进行环境影响评价 ，编制环境影响报告表 。为此， 四川省恒晟包装印务有限公司 特委托成都 宁沣环保技术有限公司 对该项目进行环境影响评价工作，编制环境影响报告表。我单位接受委托后，通过对该项目进行 现场踏勘和资料收集，按照有关技术规范和 大邑县 环保局、成都市 环保局的有关规定，对本项目有关环境现状和可能造成的环境影响进行了分析，依照环境影响评价技术导则的要求编制了本环境影响报告表。 二、项目产业政策符合性、规划选址合理性分析 1 产业政策符合性分析 根据 2011 年 3 月 27 日国家发展改革委令第 9 号文产业结 构调整指导目录 (2011年本 )和 2013 年 2 月 16 日国家发展改革委令第 21 号文国家发展改革委关于修改有关条款的的决定修正 )有关政策规定，该项目不属于限制类和淘汰类规定的范围。 同时，依据促进产业结构调整暂行规定（国发（ 2005） 40 号文）的相关规定，项目符合国家相关法律法规，为允许类 。 且其所用设备和采取的生产工艺均不属于淘汰和限制类之列。 同时，项目由 大邑县 发展和改革局 核准备案，备案号： 大发改投资函【 2013】 63 号 。 因此，项目的建设符合国家现行产业政策。 2 规划 符合性 分析 3 本项目位于 大邑县工业集中发展区内（兴业一路以南、创业路以东） ，总 净用地面积 185338.72m2（合计约 278 亩 ，其中本项目约 130 亩，其余 148 亩为二期预留用地 ） 。项目具体位置详见附图 1。 （ 1）与成都市工业集中发展点产业定位的符合性分析 根据成都市人民政府于 2005 年 9 月 26 日发布的关于切实做好工业集中发展区和工业点布局落实工作的通知（ “成府发 200552 号 ”文）可知， 大邑县工业集中发展区 是成都市确定的经四川省发展计划委员会批准的 21 个工业集中发展区之一。同时，根据成都市 人民政府关于加快工业集中发展区建设发展的试行意见（ “成府发200813 号 ”文）和成都市人民政府办公厅关于优化工业布局规划促进产业集约集群发展的通知（ “成办发 200951 号 ”文）可知， 大邑县工业集中发展区 主导产业定位为 “以轻工产品、通用机械制造业为主导产业，重点发展家用电力器具制造、不锈钢及类似日用金属制品制造、纺织服装制造、通用零部件制造、上下游关联产品制造 ”。 本项目为纸制品包装印刷生产行业，属于包装装潢及其他印刷， 为轻工行业， 满足 “成办发 200951 号 ”文的规定， 与成都市工业集中发展点 产业定位相符。 （ 2）与四川大邑经济开发区规划环境影响报告书中企业准入要求相容 根据四川大邑经济开发区规划环境影响报告书（于 2009 年 12 月由四川省环境保护科学研究院编制，并由环保主管部门下达了关于报告书的审查意见）中企业准入要求可知，鼓励和限制入园企业类型见表 1-1。 表 1-1 允许、限制项目类型 鼓励企业类型 限制企业类型 符合产业规划的金属制品加工、机械制造（含企业必备的表面处理车间）、小家电及轻工业制造 （ 1）、属于产业结构调整指导目录（ 2005 年本）中界定的限制类、淘汰类项目； （ 2）、国家明令禁止的 “十五小 ”、 “新五小 ”企业及工艺设备落后、产品滞销、污染严重，且污染物不能进行有效治理的项目； （ 3）、禁止引进基础化工、金属冶炼、制浆、屠宰、印染、皮革鞣制、合成及发酵制药等重污染项目； （ 4）、清洁生产水平不能达到行业清洁生产标准二级标准要求或低于全国同类企业平均清洁生产水平的项目。 符合产业规划的不锈钢及类似日用金属制品制造 符合产业规划的建材生产及加工，如纤维板制造、水泥制品及涂料生产等其他下游建材产品 符合产业规划的丝、棉纺织、制鞋及服装加工 4 符合产业规划的加工设 备、包装材料、结构组件等上下游关联产品及环保产业的机械、设备、材料制造 本项目为纸制品包装印刷生产行业， 根据园区的规划环评（规划环评批复见附件）可知， 其 属于 “ 符合产业规划的加工设备、包装材料、结构组件等上下游关联产品及环保产业的机械、设备、材料制造 ” ，为园区鼓励引入的企业类型。 因此，本项目符合园区整体规划 。 根据园区功能分区图（附图 4）可知，本项目位于该园区中的电子通讯产业园内 ；同时，根据 园区企业分布图（附图 3）可知，在 电子通讯产业园内 已入驻 的在建和已建企业 包括： 建峰林业（建材 行业 ）、斯太尔动力机械（机 加工 行业 ）、鑫泽机械（机加工 行业 ）、瑞驰精工（机加工 行业 ） 以及本项目（包装印刷行业）等，均不属于电子通讯产业园区内鼓励引入的企业类型， 亦不属于该产业园区内限制引入的企业类型。此外， 项目所在区域的周边企业对本项目无 环境 制约因素。 因此，从 总体 上 来看，本项目 符合入园企业环境门槛及环境准入条件要求。 （ 3）用地规划符合性分析 2013 年 9 月 10 日 四川省恒晟包装印务有限公司 与大邑工业集中发展区管委会签订了 “投资协议书 ”。 2013 年 10 月 25 日大邑县规划管理局出具了 关于四川省恒晟包装印务有限公司纸板、纸箱及彩印包 装生产项目初选址的意见 ， 同意在符合国土、环保、消防、工业项目产业布局规划要求的前提下，初选址在大邑县经济开发区范围内 。 2013 年11 月 19 日 大邑县国土资源局下达了关于 大邑县工业区内新建纸板、纸箱及彩印包装生产项目用地规划情况说明 ， 指出 “大邑县工业集中发展区内新建纸板、纸箱及彩印包装生产项目，拟选址在工业区兴业一路，拟用地面积约 278 亩。该项目在 晋原镇土地利用总体规划（ 20062020 年）中为规划建设用地。 ”本项目属 “新建纸板、纸箱及彩印包装生产项目 ”的一期项目， 用地面积约 130 亩，其余 148 亩为 “新 建纸板、纸箱及彩印包装生产项目 ”的 二期预留用地。 此外，四川大邑工业集中发展区管理委员会出具了本项目为该工业园区内的企业的证明（见附件），同时说明本项目符合该园区“一区一业主”的规划要求（见附件）。 因此，项目建设符合当地规划。 5 （ 4）与外环境相容性分析 目前， 从外环境关系 和 环保主管部门对已进行环境影响评价项目的批复可以看出，本项目周围已建成企业对外环境无特殊要求。由 “附图 4 项目外环境关系示意图 ”和 “附图 3 园区企业分布图 ”可以看出，项目厂区周围主要 为 项目北面的成都建丰林业有限公司（已投入运营）和项目南面的 成都斯太尔动力机械有限公司（在建工地）。项目西面紧邻创业路，以创业路相隔为成温邛高速公路。 经 现场 调查，本项目不属于基本农田保护区，所在地周围 1km 范围内无风景名胜、旅游景区、军事管理区、水厂以及水源保护区等，外环境无重大环境制约因素。 此外，项目东北面用地红线外紧邻干溪河排洪渠 ，评价要求本项目在施工期和营运期不得将废水排至该排洪渠内。 本项目拟建场地东南面距离场界红线约 30m处有一条 110KV 高压电线走廊（高度为 15m）。根据设计资料可知，本项目拟建场东南面建构物为 6F 倒班房（高度为21.9m），且建筑物距 离红线距离约 20m；倒班房距离 110KV 高压电线最近距离约50m。根据城市电力规划规范（ GB50293-1999）可知， 110KV 架空电力线走廊宽度为 1525m。根据电力设施保护条例实施细则可知， 110KV 架空电力线与建构筑物水平安全距离为 4.0m。因此，本项目建构筑物均满足上述距离要求。 项目东 南面约 30m 处有一条 110KV 的高压线走廊，本项目在其安全距离之外，对本项目的影响甚微。 综上所述，本项目在此建设符合成都市工业集中发展点产业定位要求，符合区域规划环评中入园企业环境门槛及环境准入条件要求， 符合用地规划要求，外环境无重大环境制约因素，从环保角度看选址合理 。 三、项目概况 1项目名称、地点、建设性质 项目名称： 新建纸制品包装印刷生产线（一期） 建设项目 ； 建设单位： 四川省恒晟包装印务有限公司 ； 建设地点： 大邑县 工业集中发展区 ； 建设性质：新建。 2 建设内容及项目组成 本项目由主体工程、辅助工程、公用工程、办公生活设施及环保工程等组成。 6 主体工程主要为 两 座钢结构生产车间 ， 分别为二号车间和三号车间，其中二号车间由西至东分别设置了原纸仓库、纸板生产线和成品纸板仓库三个部分，主要作瓦楞纸板的生产使用；三 号车间的南侧分别布设了纸板印刷生产线、模切区和成箱区主要作瓦楞纸箱印刷生产使用，三号车间的北侧主要作成品纸箱仓库使用。 辅助工程主要 为 废纸仓库、锅炉房 、 停车场、 配电、门卫室等； 办公生活设施 主要 包括 办公楼 、员工倒班 宿舍、食堂等；环保设施主要包括生活污水处理设施、隔声降噪设施、抽油烟机以及生态绿化建设等。 项目的组成情况及存在的环境问题见表 1-2。 表 1-2 项目组成表及主要环境问题 名称 建设内容及规模 可能产生的环境问题 施工期 营运期 主体 工程 二号车间，钢结构，共一层， H=10.2m，建筑面积22210.49m2。车间内由西至东分别布置了原纸仓库、纸板生产线和成品纸板仓库三个部分，纸板生产线主要 放置 5 层瓦楞纸板生产设备，承担 瓦楞 纸板的生产。 施工扬尘 施工噪声 施工废水 建筑垃圾 施工废弃土石方 设备噪声 废气 固废 三号车间，钢结构，共一层， H=10.2m，建筑面积22210.49m2。车间南侧由东至西分别布置了纸板印刷生产线、模切区和成箱区三个部分，其中纸板印刷生产线主要放置 水性油墨印刷机和全自动裱纸机 ，承担瓦楞纸板的 印刷和商标贴合工作 ； 模切区主要放置全自动模切机，承担纸板的模切工作；成 箱区主要放置高速粘箱机和打钉机，使瓦楞纸板成型为瓦楞纸箱。 设备噪声 有机废气 固废 公辅 工程 锅炉房，建筑面积 1445.1m2，位于 二 号 车间的西 侧，设置 8 吨 和 12 吨的 燃气锅炉 各一台 ，为项目纸板生产线提供蒸汽 废气 噪声 备用发电机房，拟设置在锅炉房内 废气 噪声 雨、污水管网，按雨污分流设置 废水 给水系统，由园区市政给水管网直接供给供水压力0.30MPa / 消防水池，容积为 300m3，位于厂区西北角，可满足项目发生消防事故时消防用水 / 事故应急池 ， 容积为 300m3，位于厂区西北角，可满足项目发生事故 应急使用 / 厂区道路 汽车尾气 扬尘 停车场 汽车尾气 扬尘 7 绿化， 绿化率 15%， 在生产车间、生活区周围进行植树、种草 / 门卫房， 共三处，总 建筑面积 约 150m2 生活污水 生活 垃圾 生产车间通风工程 噪声 仓储及其它 原纸仓库， 1 间， 位于二号车间的西侧，瓦楞原纸、 箱板纸 等原料的暂存场所。 固废 噪声 成品纸板仓库， 1 间 ，位于二号车间的东侧，作为项目成品瓦楞纸板 的暂存场所。 固废 噪声 成品纸箱仓库，一间， 位于三号车间的北侧 ，作为项目成品瓦楞纸箱的暂存场所。 固废 噪声 油墨存放区，拟设置在纸板印刷生产线的东南角，便于油墨 存放与取用，并在该区域 四周设置排污沟及围堰 。 废气 办公 及生活 设施 综合 楼， 1 栋， 6F，建筑面积 3940m2。 生活污水 生活 垃圾 食堂， 1 栋， 2F， 位于综合楼东侧的裙楼处 。 油污废水 餐饮油烟 员工倒班房， 1 栋， 6F，建筑面积 3940m2。 生活污水 生活垃圾 环保 工程 废水治理 地埋式二级生化处理装置 1 座， 处理能力不小于 40m3/d，位于厂区西北侧 施工扬尘 施工噪声 施 工废水 建筑垃圾 施工废弃土石方 污泥 废水 预处理池， 处理能力不小于 20m3/d，位于 综合楼北侧 隔油池 1 座， 容积为 4m3，位于综合楼北侧，用于食堂含油废水的处理 油污 废水 废气治理 三号车间内的纸板印刷生产线区域设置为全封闭的操作间， 通过负压抽风进行 废气收集 ， 将该区域内产生的有机废气集中收集后送至活性碳吸附装置进行处理，处理后于15m 高的排气筒高空排放 TVOC 食堂设置效率为 60%的油烟净化装置 油烟 噪声治理 加装减震器、基座加固、墙体隔声等，风机 进出风口加装消 声器等 噪声 固废处置 厂区内设置垃圾桶，生活垃圾集中收集后由环卫部门统一处理 恶臭 废纸仓库， 1F， H=8.2m，建筑面积 2053.55 m2，作为项目 下脚料、不合格瓦楞纸板、纸箱等存放在废纸仓库内，存放至一定量时由造纸厂回收 固废 危废暂存区，拟设置在 纸板印刷生产线的东北角，用于废棉纱、废抹布、手套，废油墨桶等危险固废的暂存，危废经单独收集后交有资质的单位处理。 危险固废 8 3 生产规模及产品 方案 生产规模：年产 瓦楞 纸 板 3.5 亿 m2， 其中用于 生产瓦楞纸箱 2.5 亿 m2，其余 1亿 m2 瓦楞纸板 直接 外售 。 产品用途及特点：本项目是以瓦楞 原 纸、 箱板纸（牛皮纸） 和粘合剂（主要成分为玉米淀粉 和水 ）加工生产产品包装纸箱、 纸盒 等纸制品。 产品方案见表 1-3。 表 1-3 项目产品方案表 序号 产品名称 型号或规格 用途 产量 1 瓦楞纸板（ 5 层） 0.3m*2.5m 包装 1 亿 m2 2 瓦楞纸箱（水印） 2m*1.5m*1m 包装 2.5 亿 m2 4 工作制度和劳动定员 本项目劳动定员总人数为 515 人，其中生产工人 466 人，管理及服务人员 49 人。工作实行 三 班制 生产 ，每班 8 小时，年生产天数 300 天 。 5 投资规模及资金来源 本项目总投资为 29000 万元， 所需资金由业主自筹和银行贷款。 四、主要设备清单、原辅材料及动力能源消耗情况 1 项目主要原辅材料及能耗 项目建成后，主要原料为生产纸箱用的瓦楞 原 纸和箱板纸 （牛皮纸） ，生产彩盒用的白板纸；辅助材料主要为水性油墨、粘合剂等。项目建成后主要原辅材料及能耗见表 1-4。 表 1-4 主要原辅材料及能耗情况表 名称 年耗量 (单位 ) 主要成分 来源 主 (辅 ) 料 瓦楞原纸 15 万 t 木质纤维 四川、重庆 箱板纸（牛皮纸） 10 万 t 木质纤维 粘合 剂 300 t 玉米淀粉 吉林、山东 环保型水性油墨 20 t 改性树脂、颜料、助剂及其 他添加剂等 广东 胶印 版面 5000 张 / 外协加工 高速打钉 2 t Fe 市场外购 棉纱 0.2 t / 市场外购 能源 电（ KWh） 38 万 / 当地电网 天然气（ Nm3） 10 万 CH4 当地天然气管网 水量 水 50220m3/a H2O 当地市政水网 9 备注 根据业主提供的油墨物料安全资料表（ MSDS）报告（见附件）可知，本项目所用水性油墨中不含苯系物。此外，企业所用油墨均是外购成品 ，不再进行 现场 调配 。 主要原辅料的理化性质 ： （ 1）瓦楞原纸 瓦楞原纸是生产 瓦楞纸板 的重要组成 材料 之一。瓦楞原纸要求 纤维 结合强度好、纤维组织均匀，纸面平整、 纸幅 厚薄一致，有较好的 紧度 和 挺度 ，要求有一定的 弹性 ，以保证制成的 纸箱 具有防震和耐压能力。瓦楞原纸对水分指标要加以控制，水分过小，纸脆， 瓦楞 加工时会发生破裂；水分过大，纸软，会给加工成型带来困难，一般纸的含 水量应控制在 10%左右为宜。此外， 80%以上的瓦楞原纸均可通过回收再生，相对环保，使用较为广泛。 主要用作瓦楞纸板的瓦楞芯层（中层），对瓦楞纸板的防震性能起重要作用。也可单独用作易碎物品的包装用纸。 （ 2）箱板纸 箱板纸又称牛皮纸、牛卡纸，是纸箱用纸的主要纸种之一。箱板纸一般要求具有一定的抗压强度、坚韧耐破、抗撕裂、纸面平整，不许有浆疙瘩、节子和凹凸不平的 纸张 外观 毛 病。 箱板纸的用途主要是与瓦楞纸芯粘合后制成 瓦楞纸箱 ，用来包装家用电器、日用百货、针棉织物、文化用品、中西成药的外包装等。 （ 3）粘合剂 粘合剂，即玉米淀粉。 本项目所使用的粘合剂其配料为玉米淀粉 +水，比例为 玉米淀粉：水 =1： 3.5 （ 4）环保型水性油墨 本项目所使用的水性油墨主要由树脂、有机颜料、溶剂及相关助剂经复合研磨加工而成。树脂是油墨的连结料，其耐热性、耐候性、耐化学性、耐污染和光泽度等均具有显著的优势。本项目所使用的油墨由广东佳景科技有限公司提供，该油墨不含苯系物（原料测试结果见附件），具有安全、无毒、无害、不 燃不爆、低挥发性的环保安全特点，是属于一种环保型的油墨。其主要成份见表 1-5. 表 1-5 项目水性油墨的各组成成分及质量指标 产品类别 混合物 成分及含量 组成 成分名 含量 CAS 编号 10 树脂 水性油墨用丙烯酸乳液 7075% CBN： CB92080971 颜料 酞菁绿 G-7 1015% CAS： 1328-53-6 溶剂 水 510% CAS： 7732-18-15 助剂 聚乙烯蜡 15% CBN： 91173236 消泡 剂 0.20.5% CBN： CB6553467 流平 剂 12% CBN： CB0090749 （备注： 经业主核实 水性油墨用丙烯酸乳液 含有 35%的乙醇；聚乙烯蜡为固态物质，为油墨提供内部润滑作用；消泡剂为聚 有机硅氧烷 ，不挥发；流平剂为 聚二甲基硅氧烷 ，不挥发。 ） 2 项目主要设备 本项目主要工艺设备选型以能保证产品质量和符合用户要求为前提，选用国际成熟的生产线。根据国家有关限期淘汰落后设备目录及节能减排要求，本项目设备中不存在国家明令禁止使用或淘汰的设备。项目设备详见表 1-6。 表 1-6 项目主要设备表 序号 设备名称 设备品牌或型号 数量 使用场所 用途 1 制胶机 TD-2400 2 台 二号车间 纸板生产线 调胶 2 5 层瓦楞纸板生产线 德国 BHS2500、 2500、2200、 1800 4 套 二号车间 纸板生产线 生产瓦楞纸板 其中，瓦楞纸板生产线包括以下部分 （ 1） 退纸装置 包含在瓦楞生产线上面 4 台 二号车间 纸板生产线 / （ 2） 单面机 4 台 粘合纸张 （ 3） 双面机 4 台 粘合纸张 （ 4） 提升机 4 台 / （ 5） 天桥输送机 4 台 纸张运输 （ 6） 三重预热器 4 台 平整纸张 （ 7） 上胶机 4 台 粘合纸张 （ 8） 堆叠机 4 台 纸板堆叠 （ 9） 烘干装置 4 台 烘干纸板 （ 10） 纵切机 4 台 纵切 纸板 （ 11） 横切机 4 台 横切 纸板 （ 12） 抽风系统 4 台 纸板冷却 项目其它工艺流程的设备清单 3 水性油墨印刷机 东方精工 GD、 PD 系列 4 台 三号车间 印刷生产线 印刷纸箱 4 全自动裱背机 青岛美光 4 台 三号车间 成箱区 使商标与纸箱 贴合 5 全自动模切机 旭恒精工 3 台 三号车间 模切区 模切 6 高速粘箱机、打钉机 台湾唐城 10 台 三号车间 成箱区 成箱 11 其它辅助设备清单 7 空压机 / 1 台 拟布置于二号车间纸板生产线内 为管道输送胶 水提供动力 8 燃气锅炉 8t/h 1 台 锅炉房 员工生活使用 9 燃气锅炉 12t/h 1 台 锅炉房 为纸板生产线 提供蒸汽 10 柴油发电机 / 1 台 拟布置于锅炉房 备用电源 五、公用工程及辅助设施 1 供电 本项目供电由大邑工业集中发展区电网引入 10KV 电源供给，工程主要用电负荷为工艺生产设备用电、生命安全及通讯设备用电、办公用电和生产辅助用电等 。 2 用水量及给排水 1）给水 本项目用水由 大邑 县工业集中发展区 给水管网提供 ，供生产用水、职工日常生活用水和绿化用水。经估算全厂日常用水量约 167.4m3/d，合 50220m3/a，具体使用情况见表 1-7。 表 1-7 项目用水类型及用水量 项目 类型 单位 日最大 容量 用水标准 最大日用水量（ m3/d） 备注 生产用水 粘合剂 （胶水） 配制用水 m3 粘合剂：水=1： 3.5 3.5 蒸发损耗 水性油墨 印刷 设备清洗用水 m3 1.0 清洗废水 经塑料桶 收集后交有资质单位处理 软水站软水制备用水 m3 112 蒸汽锅炉用水 办公生活 用水 办公生活用水 人 515 按 0.08m3/人 天计 41.2 在厂内隔油、沉淀处理后进入 厂内地埋式二级生化处理装置处理后进入污水管网 ， 最后 排入 斜江河 食堂用水 人 400 按 0.02m3/人 天计 8.0 其他 绿化用水 m2 17019 0.001m3/m2每 10d 一次 1.7 蒸发、渗漏 总计 167.4 2）排水 12 本项目排水采用雨污分流的形式，其中雨水就近排至厂区附近市政雨水管网。本项目生产废水主要为软水制备产生的废水、生产过程中 清洗墨辊、印版产生的废油墨清洗水 。 本项目 12t/h 和 8t/h锅炉工况为每天 4h，用水量为 80 m3/d， 锅炉用水必须经过离子交换树脂处理 。因此，本项目设软水站一个， 采用反渗透处理工艺，最大生产能力 25t/h。反渗透的基本工作原理是：运用特制的高压水泵，将原水加至 6-20 公斤压力，使原水在压力的作用下渗透过孔径只有 0.0001 微米的反渗透膜。化学离子和细菌、真菌、病毒体不能通过，随废水排出，只允许体积小于 0.0001 微米的水分子和通过。制备后产生的废水属于清洁水质，可直接通过雨水系统排放。 生产车间日常清洁使用拖布打扫，不冲洗。清洗墨辊、印版产生的废 油墨清洗水全部用塑料桶收集之后以固废的形式交有资质的单位进行统一回收处理；因此，本项目无生产废水排放。 本项目 排水对象主要为职工生活废水。职工生活废水的最大排放量以用水量的80%计，建成后最高日污水排放量约 39.4m3。 由于 大邑县工业集中发展区污水处理厂 正在规划设计阶段，尚未确定建设运行时间，因此，营运期排水规划为近期食堂含油废水经隔油池处理后汇合生活废水进入污水预处理池，然后经厂区内地埋式二级生化处理装置处理达到污水综合排放标准（ GB8978-1996）中一级排放标准后排入项目东北 面 创业路侧 工业园区 市 政污水管网，最终排入斜江河。远期待 大邑县工业集中发展区污水处理厂 建成运行后，本项目废水经厂区内污水预处理池处理达到污水综合排放标准（ GB8978-1996）中三级排放标准后排入 大邑县工业集中发展区污水处理厂 ，经处理达到城镇污水处理厂污染物排放标准（ GB189182002）中一级 A 标准后排入斜江河 。 3 能源及动力供给 项目生活和锅炉房 分别使用的 8t/h和 12t/h 的 蒸汽锅炉均采用天然气作为燃料，由市政天然气管网提供。项目建成后总用气量约为 10 万 m3/a。 项目供电则采用市政供电系统，由市政 电网就近引入。 六、项目的总平面布置 合理性分析 1、 厂区总平布置原则 a、总平设计，应根据项目产品生产企业的具体要求，结合所征土地地块的形 13 状，进行分区合理布局，使生产、管理、生活相互协调，互不干扰，以保证企业生产、生活有序进行。 b、平面布置应对建筑布局、道路、运输、地下管、线走向，上下水道、消防、绿化、环保进行综合设计定位。 c、总图设计应立足近期，结合远期的企业发展规划，一次性完成。 d、应根据本项目的生产工艺流程进行总体布局，以保证生产的正常进行。 e、建筑物之间的距离应满足采光、消防、运输的要求。 f、厂区双行车道不少于 8 米，单车道不少于 4 米。 g、厂区内应设置良好的排除地面水设施，给排水、供电线路布置合理，线路最短。 2、 本项目平面布置合理性分析 本项目根据生产的工艺特点，根据生产使用要求，结合场地条件和交通运输、动力供应、水源等状况，因地制宜对厂区进行总体规划、合理布置，使厂区总平面布置做到了节约用地，物流顺畅，人流短捷，满足工艺流程需要，运输方便。 本项目为一期工程，其新建的生产车间位于四川省恒晟包装印务有限公司规划总用地地块 的中央，约占整个厂区面积的 1/2；办公生活区位于厂区的 东面 ；停车场位于 厂区的东北角。项目平面布置以利于环保，既科学又经济的原则，根据生产的工艺流程、建筑防火、安全、卫生、环境保护及节约用地和减少工程投资等要求。 厂房与围墙最小间距 12m，厂区设置 4.0m-9.0m 的环形通道。生产车间与倒班房间距 40m，与食堂间距 60m； 车间与办公楼之间、车间与车间之间以及车间与厂界之间都充分进行了绿化，形成绿化隔离带，有效地控制了对厂界噪声的影响。合理布置厂区构筑物、生产、物流仓储相对集中，使厂区的原料及成品运输线路短捷，总运输量少，不仅可以提高产品生产效率，降低运输成本，同时可以优化绿化环 境布置和厂区周围环境的协调性。厂区设有主入口和物料运输出入口，避免人流、物流拥挤，同时满足对外交通要求。 3、环保设施的布局合理性分析 污水处理设施 项目生产环节产品冷却采用自然风干冷却，不采取冷却水系统冷却；另外，生产车间日常清洁使用拖布打扫，不冲洗；清洗墨辊、印版产生的废油墨清洗水全部 14 用塑料桶收集之后以固废的形式交有资质的单位进行统一回收处理；因此，本项目无生产废水外排。项目营运期生活污水主要为员工办公生活及食堂产生的废水。其产生的食堂含油废水通过在综合楼北侧设置的 1 处 隔油池（有效容积为 8m3）收集预处理后与其他生活废水一起进入设置在 综合楼北侧 的预处理池（有效容积为 20m3）进行处理，然后通过 东北面的 地埋式二级生化处理站 进行处理达到 污水综合排放标准（ GB8978-1996）中一级排放标准后排入项目东北面创业路侧工业园区市政污水管网，最终排入斜江河 。评价认为由于项目营运期生活污水均来自于项目办公区域（办公楼和工人食堂、倒班房等），加之该处无交通需求，避免了厂区内原辅材料和产品的运输对 污水管网和污水处理设施 产生破坏，因此，评价认为其在产区内的布局较合理。 食堂油烟排放口 本项目设置的职工食堂，评价要求业主设置油烟净化装置，经油烟净化装置净化后的食堂烟气通过专用烟道由综合楼楼顶排出（排放高度约 22m，排放口朝向综合楼北侧的厂区空地处），其排放口距离生产车间约 50m，因此不会对内部环境产生明显影响。 综上分析，项目各功能分区明确、间距合理、工艺流程顺畅、管线短捷，在生产厂房布局时满足工艺流程，也满足功能分区要求及运输作业要求。其总平面布局较合理。项目总平面布置见附图 5。 与本项目有关的原有污染情况及主要环境问题： 本项目为新建项目，不涉及与本 项目有关的原有污染情况。据现场调查，项目拟建地块周边为工业企业、待建空地，不存在原有重大工业污染源。 目前， 建设区域城市基础配套设施建设 仅园区市政雨污水管网铺设至本项目所在地，但 大邑县工业集中发展区污水处理厂 仍处于在建状态，预计 2014 年 12 月可以建成投入运行 。 因此，在 大邑县工业集中发展区污水处理厂 投入运行前，本项目所产生的污水须经过 地埋式二级生化处理站 进行处理达到 污水综合排放标准（ GB8978-1996）中一级排放标准后再排入园区污水管网。 15 建设项目所在地自然环境社会环境简况 (表二 ) 自然环境简况 (地形、地貌、地质、气候、气象、水文、植被、生物多样性等 ): 一、地理位置 本项目位于 大邑县 大邑县工业集中发展区 内，距 大邑县 城区约 3.5km。 大邑县位于成都平原西部，距成都市区 48 公里，地跨东经 10259至 10345，北纬 3025至3049。东北与崇州市为界，东南与新津县、邛崃市毗邻，西北与芦山县、宝兴县、汶川县接壤，幅员面积 1321km2。 项目地理位置详见附图 1。 二、地形、地貌、地质 地形地貌：大邑地处成都平原向川西北高原的过渡地带。地势西北高， 东南低，呈阶梯状渐次降低，具有 “七山一水二分田 ”的地貌结构，山区、丘陵和平原分别占全县总面积的 60.5%、 16.7%、 22.8%。西北最高处为西岭镇境内的苗基岭，海拔 5364米，为成都市第一峰；东南最低处为韩场镇境内的杨祠堂，海拔 475 米。县境内地层除缺失下古生界和石炭系外，从元古界到新生界，均有出露。县境内的地质构造，是龙门山大地构造的一部分，前人称的彭灌大断裂在县境内则沿天车坡至西岭至唐王坝西一线通过。以此线为界，西侧山区是前龙门山推覆体前缘部分，东侧则是上扬子地台西缘，沿彭灌大断裂向西俯冲，并有白垩系 及其以上地层沉积的前陆盆地。 地质环境：大邑县属扬子板块的西部地区。位于成都平原与龙门山的交接处，属龙门山北东向构造带东缘的一部份，彭灌大断裂呈东北 西南走向沿天车坡 西岭镇 唐王坝一线贯穿县境中部。境内西部山区褶皱、断层发育。主要有：宝兴背斜，齐棚山倒转背斜，黑水河复向斜，石梯沟冲断复向斜以及唐王坝向斜，雾中山背斜，灌口向斜，晋原镇背斜，凤凰山向斜，饮马坝背斜等多级褶皱；主要断层有：磨子沟、黄铜尖子和双河逆冲断层以及川溪口、王坝岗和金陵寺断层等多级断裂；主要岩石类有：花岗岩、辉橄岩、橄榄岩、紫红色砂岩、 页岩、耐酸盐岩、砾岩等多种岩类。全县整体处于构造活动带上，其地质构造极其复杂。 地质环境：大邑县属扬子板块的西部地区。位于成都平原与龙门山的交接处，属龙门山北东向构造带东缘的一部份，彭灌大断裂呈东北 西南走向沿天车坡 西岭镇 唐王坝一线贯穿县境中部。境内西部山区褶皱、断层发育。主要有：宝兴背斜，齐棚山倒转背斜，黑水河复向斜，石梯沟冲断复向斜以及唐王坝向斜，雾中山背斜， 16 灌口向斜，晋原镇背斜，凤凰山向斜，饮马坝背斜等多级褶皱；主要断层有：磨子沟、黄铜尖子和双河逆冲断层以及川溪口、王坝岗和金陵寺断层等多级断裂； 主要岩石类有：花岗岩、辉橄岩、橄榄岩、紫红色砂岩、页岩、耐酸盐岩、砾岩等多种岩类。全县整体处于构造活动带上，其地质构造极其复杂。 三、气候 特征及气象条件 大邑县位于亚热带湿润季风气候区内，气候温暖湿润，热量充足，降水充沛，夏无酷暑，冬无严寒，四季分明，非常适合发展全天候的四季旅游。境内年平均气温为16.0 (平坝
