公交专用车道设置规范DB45／T 2719-2023.pdf

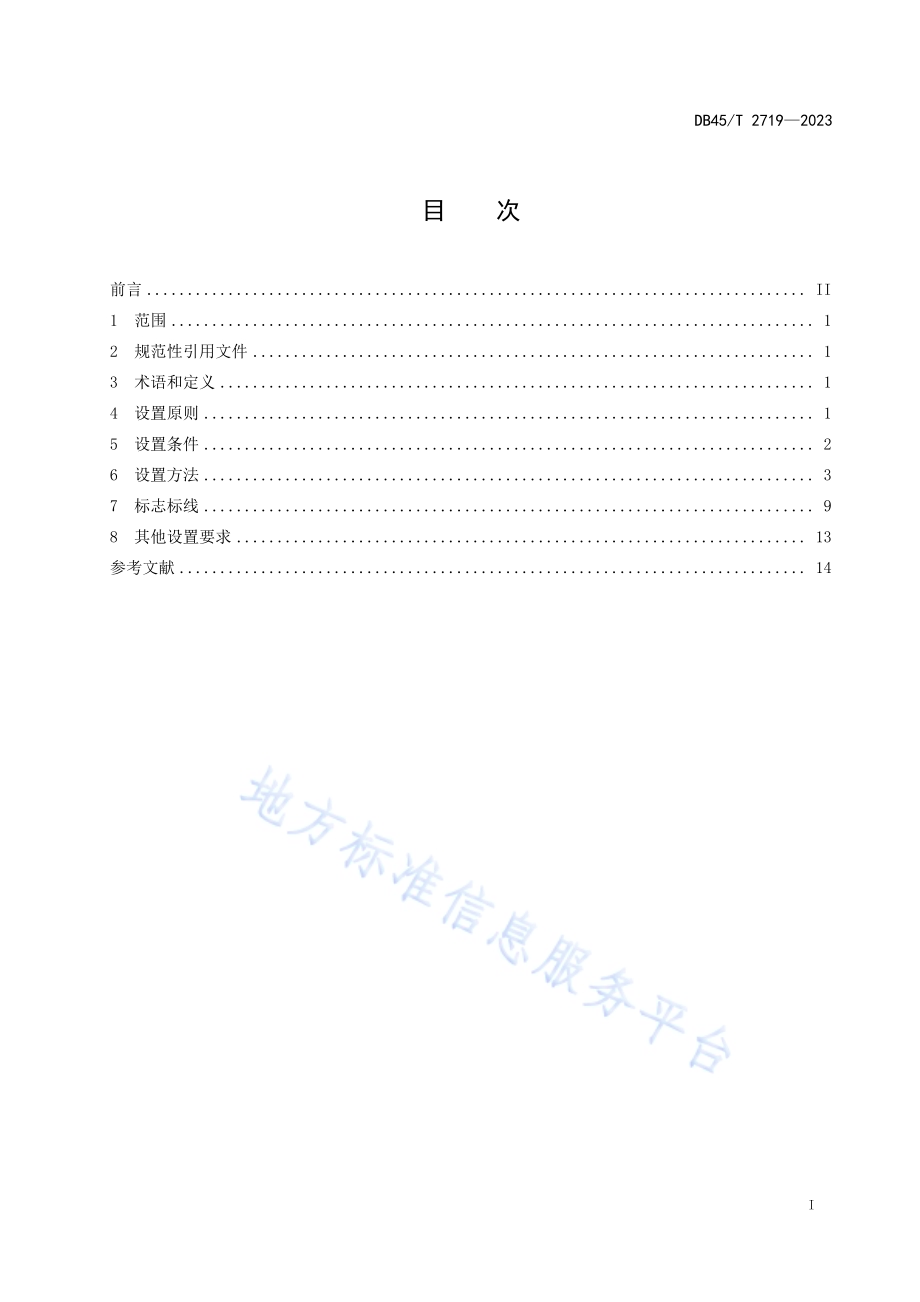

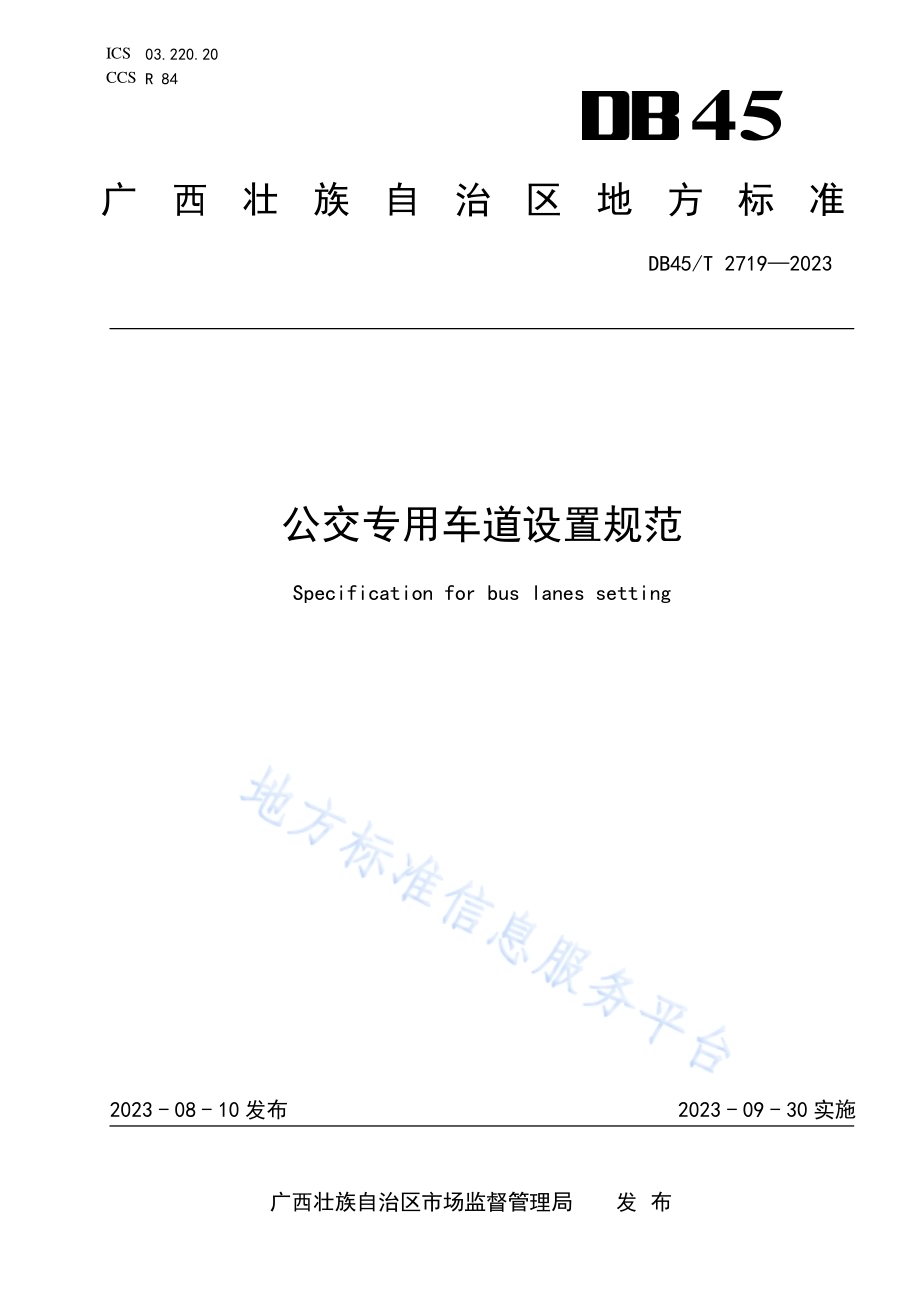

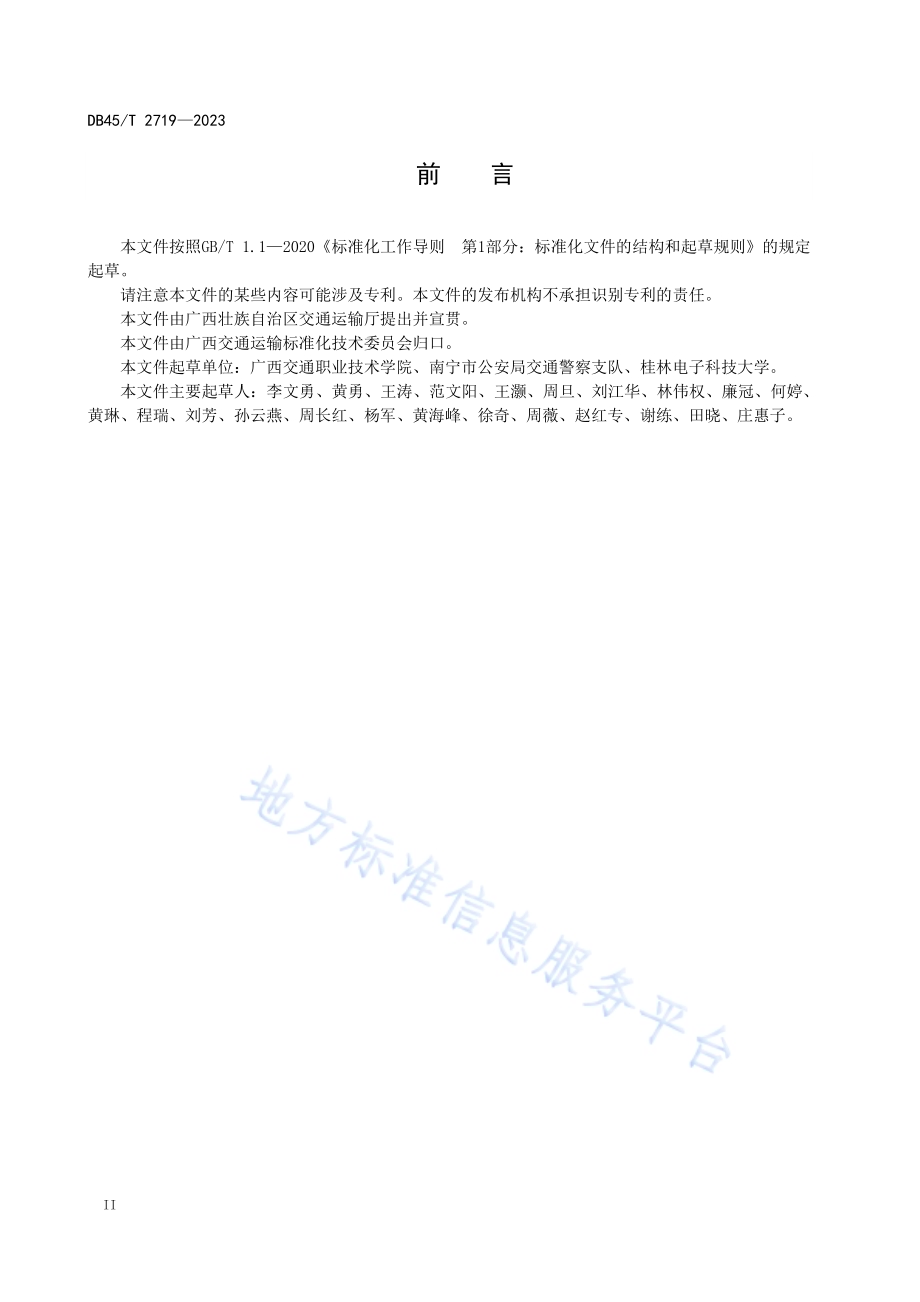

ICS 03.220.20 CCS R 84 45 广 西 壮 族 自 治 区 地 方 标 准 DB45/T 2719 2023 公交专用 车道设置 规范 Specification for bus lanes setting 2023-08-10 发布 2023-09-30 实施 广西壮族 自治区 市 场监督管 理局 发 布 DB45/T 2719 2023 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 设 置原 则.1 5 设 置条 件.2 6 设 置方 法.3 7 标 志标 线.9 8 其 他设 置要 求.13 参考文 献.14 DB45/T 2719 2023 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 广 西壮 族自 治区 交通运 输厅 提出 并宣 贯。本文件 由 广 西交 通运 输标 准化技 术委 员会 归口。本文件 起草 单位：广 西交 通职业 技术 学院、南 宁市 公安局 交通 警察 支队、桂 林电子 科技 大学。本文件 主要起 草人：李文 勇、黄 勇、王 涛、范文阳、王灏、周旦、刘 江华、林伟权、廉冠、何 婷、黄琳、程瑞、刘 芳、孙云 燕、周 长红、杨 军、黄海 峰、徐 奇、周薇、赵 红专、谢练、田 晓、庄惠 子。DB45/T 2719 2023 1 公 交专用 车道设置 规范 1 范围 本文件 规定 了城 市道 路公 交专用 车道 的设 置原 则、设 置条 件、设 置方 法、标 志 标线及 其他 的设 置要求。本文件 适用 于广 西壮 族自 治区行 政区 域内 城市 道路 公交专 用车 道的 设置，不 适 用于快 速公 交（BRT）专用车 道的 设置。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 5768.2 道 路交 通标 志 和标线 第2 部分：道 路交 通标志 GB 5768.3 道 路交 通标 志 和标线 第3 部分：道 路交 通标线 GB/T 51328 城 市综 合交 通体系 规划 标准 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 公交车 bus 用于城 市公 共交 通服 务，有固定 的客 运线 路和 车站 的客车。3.2 公交专 用车 道 bus lane 在规定 时间 内，只允 许公 交车及 其他 指定 车辆 通行 的车道。注：公交专用车道包含公交专用进口车道、公交专用出口车道。3.3 公交专 用进 口车 道 bus entrance lane 设置在 交叉 口进 口车 道范 围内的 公交 专用 车道。3.4 公交专 用出 口车 道 bus exit lane 设置在 交叉 口出 口车 道范 围内的 公交 专用 车道。4 设置原 则 应与轨 道交 通、快速 公共 交通设 施相 协调。4.1 应满足 因地 制宜、以 人为 本，适 应公 交优 先发 展的 需求。4.2 应符合 城市公 共交 通专项 规划、交通组 织规 划等相 关规划 要求。结合 公共交 通线网 及公交 客 流 走 4.3 廊设置，并 连续 成网。DB45/T 2719 2023 2 应符合 网络 化、多层 次、高质量、高 效、优先 和安 全的要 求。4.4 应综合 考虑道 路及 设施条 件、客 流需求、社 会车辆 干扰等 因素，合理 选择公 交专用 车道形 式，同 4.5 一条道 路上 的公 交专 用车 道，宜 采用 统一 的车 道形 式。新建、改建与 扩建 道路应 根据规 划或道 路通 行条件 设置公 交专用 车道，并与 公交停 靠站建 设 同 步 4.6 设计、同步 实施。5 设置条 件 一般规 定 5.1 依据GB/T 51328 的 规定 确 定城市 公共 交通 走廊，合 理设置 公交 专用 道：高客 流走廊、大 客流 走廊、中客流 走廊 未建 设城 市轨 道交通、快速 公共 汽车 或 有轨电 车系 统的 前期 阶段，可 设置 公交 专用 车道；普通客流 走廊 应设 置公 交专 用车道。路段公 交专 用车 道设 置条 件 5.2 5.2.1 城市道 路路 段单 向机 动车 道3 条，高峰 单向 断面 公 交客流 量3000 人次/小 时，或 高峰 单向 断面公交 车流 量70 标台/小时，应设 置公 交专 用车 道。5.2.2 城市道 路路 段单 向机 动车 道3 条，高峰 单向 断面 公 交客流 量2000 人次/小 时，或 高峰 单向 断面公交 车流 量50 标台/小时，宜设 置公 交 专 用车 道。5.2.3 城市道 路满 足下 列条 件之 一时，可设 置公 交专 用车 道:a)路段高 峰单 向断 面公 交客 流量1500 人次/小时，或 高峰单 向断 面公 交车 流量 30 标台/小时；b)路段高 峰公 交运 送速 度15 km/h，且 公交 客流 量 通道客 流量 的 60。交叉口 公交 专用 进口 车道 设置条 件 5.3 5.3.1 交叉口 进口 车道 设置 最多 设置 2 条公 交专 用进 口车 道。5.3.2 城市道 路交 叉口 进口 车 道 满足下 列条 件之 一时，宜 设置公 交专 用进 口车 道:a)路段设 置公 交专 用车 道，交叉口 单向 直行 进口 道车 道数2 条，且高 峰时 段交 叉口直 行公 交 车流量60 标台/小时，宜 设置一 条直 行公 交专 用进 口车道；b)路段设 置公 交专 用车 道，交叉口 单向 左转 进口 道车 道数2 条，且高 峰时 段交 叉口左 转公 交 车流量50 标台/小时，宜 设置一 条左 转公 交专 用进 口车道。5.3.3 交叉口 进口 车道 满足 下列 条件之 一时，可 设置 公交 专用进 口车 道:a)交叉口 机动 车进 口车 道数 比路段 车道 数 多2 条 以上(含 2 条)，且路 段设 置有 公 交专用 车道；b)路段设 置公 交专 用车 道，直行（左转）进口 道车 道 数4 条，且高峰 时段 交叉 口直行 公交 车 流量150 标台/小时，可 设 置直行 公交 专用 进口 车道。c)路段设 置公 交专 用车 道，直行（左转）进口 道车 道 数4 条，且高峰 时段 交叉 口左转 公交 车 流量120 标台/小时，可 设 置左转 公交 专用 进口 车道。d)路段设 置公 交专 用车 道，交叉口 单向 进口 道车 道数 4 条，其中 直行 进口 道 车道数 2 条，高峰时段 直行 公交 车流 量60 标台/小 时，同时 单向 左 转进口 道车 道数 2 条，高峰时 段左 转公交车流 量50 标台/小时，可设 置一 条直 行公 交专 用 进 口车 道和 一条 左转 公交 专 用进 口车 道。DB45/T 2719 2023 3 6 设置方 法 一般规 定 6.1 6.1.1 设置形 式主 要有 外侧 式和 内侧式（路 中式）两 种，设 置形式 的选 择应 综合 考虑 道路及 设施 条件、公交运 行与 社会 车的 相互 干扰、客流 需求 等因 素。在 条件允 许的 情况 下应 优先 考虑内 侧式 公交 专用 车 道。6.1.2 停靠站 台长 度应 根据 线路 数、停 靠车 辆数 和客 流量 确定，宜 为 2 个到3 个 停 车位长 度。一个 停车位长 度宜 为 15 m，停车 位的间 距宜 为 2.5 m。6.1.3 新建港 湾式 停靠 站的 车道 宽度不 应小 于 3 m，改 建或 其他情 况条 件受 限时，不 应小 于 2.75 m；直线式停 靠站 的车 道宽 度应 与路段 车道 宽度 相同。6.1.4 新建停 靠站 的候 车站 台宽 度不应 小 于 2 m，改 建或 其 他情况 条件 受限 时，不应 小于 1.5 m。在路段 上的 设置 方法 6.2 6.2.1 外侧式 公交 专用 车道 外侧式 公交专 用车 道应设 置在机 动车行 驶方 向的最 右侧车 道,公 交专用 车道 沿 线开口 处应施 划黄 色网状线，有 机非 隔离 带和 无机非 隔离 带的 外侧 式公 交专用 车道 设置 方法，具 体见图1至图3。图1 外侧式 公交 专用 车道（沿 线开口）图2 外侧式 公交 专用 车道（有 机非隔 离带）DB45/T 2719 2023 4 图3 外侧式 公交 专用 车道（无 机非隔 离带）6.2.2 内侧式(路 中式)公交 专用 车道 内侧式(路 中式)公交 专用 车道应 设置 在机 动车 行驶 方向的 最左 侧车 道，有中 央 分隔带 和无 中央 分 隔带的内 侧式(路 中式)公交 专用车 道设 置方 法见 图4、图5。图4 内侧式（路 中式）公 交专 用车道（有 中央 分隔 带）图5 内侧式（路 中式）公 交专 用车道（无 中央 分隔 带）在交叉 口的 设置 方法 6.3 6.3.1 交叉口 宜设 置公 交专 用进 口车道 和公 交专 用出 口车 道。6.3.2 交叉口 设置公 交专 用进口 车道时，公交 专用 车道线 施划至 停止线，导 向车道 线为黄 色实线。允许转向 车辆 穿越 公交 专用 车道时，应 在导 向车 道线 前施划 网状 线，网状 线长 度不小 于 30 m。条 件受 限，交叉口 不设 置公 交专 用进 口车道 时，公交 专用 车道 终点距 离导 向车 道线 不小 于 30 m。6.3.3 外侧式 公交 专用 进口 车道 设置方 法应 符合 如下 要求:DB45/T 2719 2023 5 a)交 叉 口允 许 右转 时，直 行公 交 专用 车 道进 口车 道 设置 在 交叉 口 最右 侧直 行 进口 车 道，并且与路 段 公交 专 用车 道保 持 连续 性 与导 向 性，衔接 处 应施 划 黄色 网 状线，分 为 外侧 式 直行 公交专用进口 车道（有 渠化 岛）和外侧 式直 行公 交专 用进 口车道（无 渠化 岛）两种 形式，见图6、图7。图6 外侧式 直行 公交 专用 进口 车道（有渠 化岛）图7 外侧式 直行 公交 专用 进口 车道（无渠 化岛）b)交叉口 禁止 右转 时，公交 专用进 口车 道设 置在 最右 侧车道，具 体设 置方 法见 图 8；视 实际 情 况设置直 行公 交待 行区 与车 辆待转 区，具体 设置 方法 见图 9。图8 外侧式 公交 专用 进口 车道(禁止右 转时)DB45/T 2719 2023 6 图9 外侧式 公交 专用 进口 车道 c)左 转 公交 专 用进 口车 道 设置 在 交叉 口 直行 进口 车 道外 侧，与 其 路段 专用 道 衔接 处 应施 划黄色网状线，见 图10。图10 左转公 交专 用进 口车 道 d)一 条 直行 与 一条 左转 公 交专 用 进口 车 道，直行 车 道设 置 在交 叉 口最 右侧 直 行进 口 车道，左转车道设 置在 直行 车道 的左 侧，与 其路 段专 用道 衔接 处应施 划黄 色网 状线，见 图 11。图11 直行及 左转 公交 专用 进口 车道 6.3.4 内侧式(路 中式)公交 专用 进口车 道应 符合 如下 要求:a)交叉口 禁止 左转 时，直行 公交专 用进 口车 道设 置在 最左侧 车道，具 体设 置方 法见 图 12。DB45/T 2719 2023 7 图12 内侧式（路 中式）公 交专 用进口 车道（禁 止左 转时）b)交 叉 口允 许 左转 时，直 行公 交 专用 进 口车 道设 置 在交 叉 口最 内 侧，也可 根 据需 要 设置 在交叉口直行 进口 车道 最左 侧，其路段 专用 道衔 接处 应施 划黄色 网状 线，见 图 13、图 14。图13 直行公 交专 用进 口车 道（最内侧）图14 直行公 交专 用进 口车 道（直行进 口车 道的 最左 侧）6.3.5 交叉口 设置公 交专 用出口 车道时，公交 专用 车道线 从交叉 口出口 道起 点开始 施划，并在起 点 施划直行 导向 箭头、标 写地 面文字、设 置公 交专 用车 道标志。交 叉口 不设 置公 交专用 出口 车道 时，公 交 专用车道 起点 距离 交叉 口出 口道起 点不 小 于30 m，并 在交叉 口出 口道 起点 施划 向左合 流导 向箭 头，在 公 交专用车 道起 点标 写地 面文 字、设置 公交 专用 车道 标 志。小型 交叉 口可 不设 置 公交专 用车 道标 志，后 续 路段较长 时，可在 路段 中重 复标写 地面 文字、设 置公 交专用 车道 标志。DB45/T 2719 2023 8 停靠站 6.4 6.4.1 新建道 路的公 交专 用车道 采用港 湾式停 靠站；改建 道路的 公交专 用车 道宜采 用港湾 式停靠 站，条件受 限时 可采 用直 线式 停靠站。6.4.2 外侧式 公交 专用 车道 港湾 式停靠 站设 置方 法见 图 15。图15 外侧式 公交 专用 车道 港湾 式停靠 站 6.4.3 外侧式 公交 专用 车道 直线 式停靠 站分 为有 机非 隔离 带和无 机非 隔离 带两 种，见图 16、图 17；内侧式公 交专 用车 道的 直线 式停靠 站设 置方 法见 图 18。图16 外侧式 公交 专用 车道 直线 式停靠 站（有机 非隔 离带）图17 外侧式 公交 专用 车道 直线 式停靠 站（无机 非隔 离带）图18 内侧式 公交 专用 车道 直线 式停靠 站 DB45/T 2719 2023 9 7 标志标 线 公交专 用车 道标 志 7.1 7.1.1 公交专 用车道 应设 置专用 道标志，表示 该车 道专供 公交车 辆行驶，全 线标志 的设置 应统一、连续、醒 目。7.1.2 公交专 用车道 标志 应与公 交专用 车道标 线配 合使用，在起 始点、交叉 口出口 道及其 他易引 起 误判的地 方应 设置 公交 专用 车道标 志，条件 受限 的地 方或其 他小 路口 可酌 情减 少设置。7.1.3 公交专 用车道 标志 版面内 容应包 含公交 车 图 形、使 用时段 说明文 字、“公交 专用”文字等，可包含箭 头。7.1.4 公交专 用车道 标志 或车道 行驶方 向标志 应为 蓝底、白图形，形状 为圆 形、长 方形或 正方形，汉字及数 字高、高 宽比 例、排列方 式等 应符 合GB 5768.2 的 相关 规定。7.1.5 公交专 用车 道标 志的 版面 上箭头 应正 对车 道，箭头 方向向 下见 图 19；标志 无 法正对 车道 时，可不标注 箭头；在 公交 专用 车道的 起点、终 点应 设置 对应标 志，见 图 20、图 21；有分 时段 规定 时，应 标注公交 车辆 专用 时间 段，见图 22。图19 公交专 用车 道标 志 图20 公交专 用车 道起 点标 志 DB45/T 2719 2023 10 图21 公交专 用车 道终 点标 志 图22 分时段 公交 专用 车道 标志 7.1.6 在交叉 口前应 结合 分道标 志标识 公交专 用进 口车道，公交 专用进 口车 道标志 无法正 对车道 时，可不标 注箭头 或与 车道行 驶方向 标志配 合使 用；分 时段的 公交专 用车 道,采 用 车道行 驶方向 标志 设置 的应在文 字下 方加 以标 注，标注形 式与 地面 标注 时间 的形式 一致，见 图 23。图23 分时段 分车 道的 公交 专用 车道标 志 7.1.7 路侧公 交专用 车道 有右转 社会车 道及路 中公 交专用 车道有 左转社 会车 道，应 设车道 行驶方 向 标DB45/T 2719 2023 11 志，表 明进 口道 的划 分，见图 24、图 25。图24 有右转 社会 车道 的路 侧公 交专用 车道 标志 图25 有左转 社会 车道 的路 侧公 交专用 车道 标志 公交专 用车 道标 线 7.2 7.2.1 汉字及 数字 高、高宽 比例、排列 方式 等应 符 合 GB 5768.3 的相 关规 定。7.2.2 公交专 用车 道线 由黄 色虚 线及白 色文 字组 成，黄色 虚线的 线段 长 400 cm，间隔 400 cm，线 宽为20 cm；黄 色实 线的 线宽 为20 cm。7.2.3 标写白 色文 字“公交 专用”,“公交 专用”尺 寸为 字 高 600 cm，字宽200 cm，纵向间 距200 cm，对分时段的 公交专用车道，应标注公 交车辆专用时间段，使用 时段尺寸为字高 210 cm，总字宽不大 于250 cm，纵 向间 距100 cm；文字 与使 用时 段之 间间 距200 cm，见图 26、图 27。图26 公交专 用车 道标 线设 计样 式 DB45/T 2719 2023 12 图27 分时段 公交 专用 车道 标线 7.2.4 公交专 用车道 线每 经过一 个交叉 口，应 重复 设置，路段距 离较长 可在 中间适 当位置 重复设 置。当公交 专用 车道 与非 机动 车道临 近设 置，且无 机非 隔离带 时，应配 合设 置机 非分界 线。7.2.5 社会车 辆跨 越公 交专 用车 道时，应在 转向 车辆 最大 排 队长度 上游 设置 交织 段其 长度不 小 于 30 m，在交织 段施 划黄 色网 状线，见 图 28。图28 公交车 与转 向车 交织 交通 标志 7.2.6 公交停 靠站标 线外 围是黄 色实线，内部 填充 黄色折 线，在 中间位 置标 写“公 交车”文字；包 括非港湾 式（直线 式）停靠 站标线 和港 湾式 停靠 站标 线具体 见 图 29、图 30。图29 非港湾 式（直线 式）停靠 站标线 图30 港湾式 停靠 站标 线 DB45/T 2719 2023 13 8 其他设 置要 求 一般规 定 8.1 8.1.1 路段上 公交 专用 车道 宽度 应3.5 m,因 改建 导致 路幅 限制时 应3.25 m；交 叉口 公交专 用进 口 车道宽度 应3 m，公 交专 用 出口车 道宽 度应 3.5 m。8.1.2 所列车 道宽 度不 包括 路缘 石宽度。8.1.3 外侧式 公交 专用 车道 沿线 单位、小区，新 建、改建 出入口 的设 置开 口间 距宜 80 m。分隔设 施 8.2 8.2.1 公交专 用车 道紧 邻非 机动 车道时，应 设置 分隔 设施。8.2.2 分隔设 施应 坚固 耐用、便 于安装、易 于养 护、颜色 宜醒目，表 面应 设置 轮廓 标或反 光膜。交通信 号 8.3 8.3.1 信号控 制交 叉口 宜采 用公 交信号 优先 控制 方式。8.3.2 采用公 交信 号优 先控 制的 交叉口，宜 设置 公交 专用 信号灯。8.3.3 公交信 号优先 控制 应满足 交叉口 机动车、非 机动车 及行人 最小绿 灯时 间和最 大红灯 时间的 约 束条件。监控设 施 8.4 8.4.1 公交专 用车 道起 点、停靠 站以及 其他 重点 监控 位置 宜设置 监控 设施。8.4.2 公交专 用车 道监 控设 施分 为固定 式和 移动 式两 种,可 单独使 用或 组合 使用。固 定 式监控 设施 和移动式监 控设 施均 宜与 相关 平台联 网。8.4.3 固定式 监控设 施应 与公交 专用车 道标志、标 线配合 使用。固定式 监控 设施的 监控图 像范围 内 应包括公 交专 用车 道线、“公交专 用”地面 文字 等内 容，并 清晰 可见。单独 使 用固定 式监 控设 施时，设 置间距宜 小 于1000 m。DB45/T 2719 2023 14 参考文 献 1GB/T 22484-2008 城 市公共 汽电 车客 运服 务 2GB 50688 城市 道路 交 通设施 设计 规范 3GB 51038 城市 道路 交 通标志 和标 线设 置规 范 4GB 55011 城市 道路 交 通工程 项目 规范 5GA/T 507-2004 公交 专用道 设置 6CJJ 37 城 市道 路设 计 规范 7CJJ/T 119 城市 公共 交通工 程术 语标 准 8CJJ 169 城 镇道 路路 面设计 规范 9DB12/T 1032-2021 公 交专用 车道 设置 规范 10DB11/T 1163-2015 公交专 用车 道设 置规 范 11DB37/T 3541-2019 公交专 用车 道设 置规 范
