消防安全标识设置规范DB45／T 2713-2023.pdf

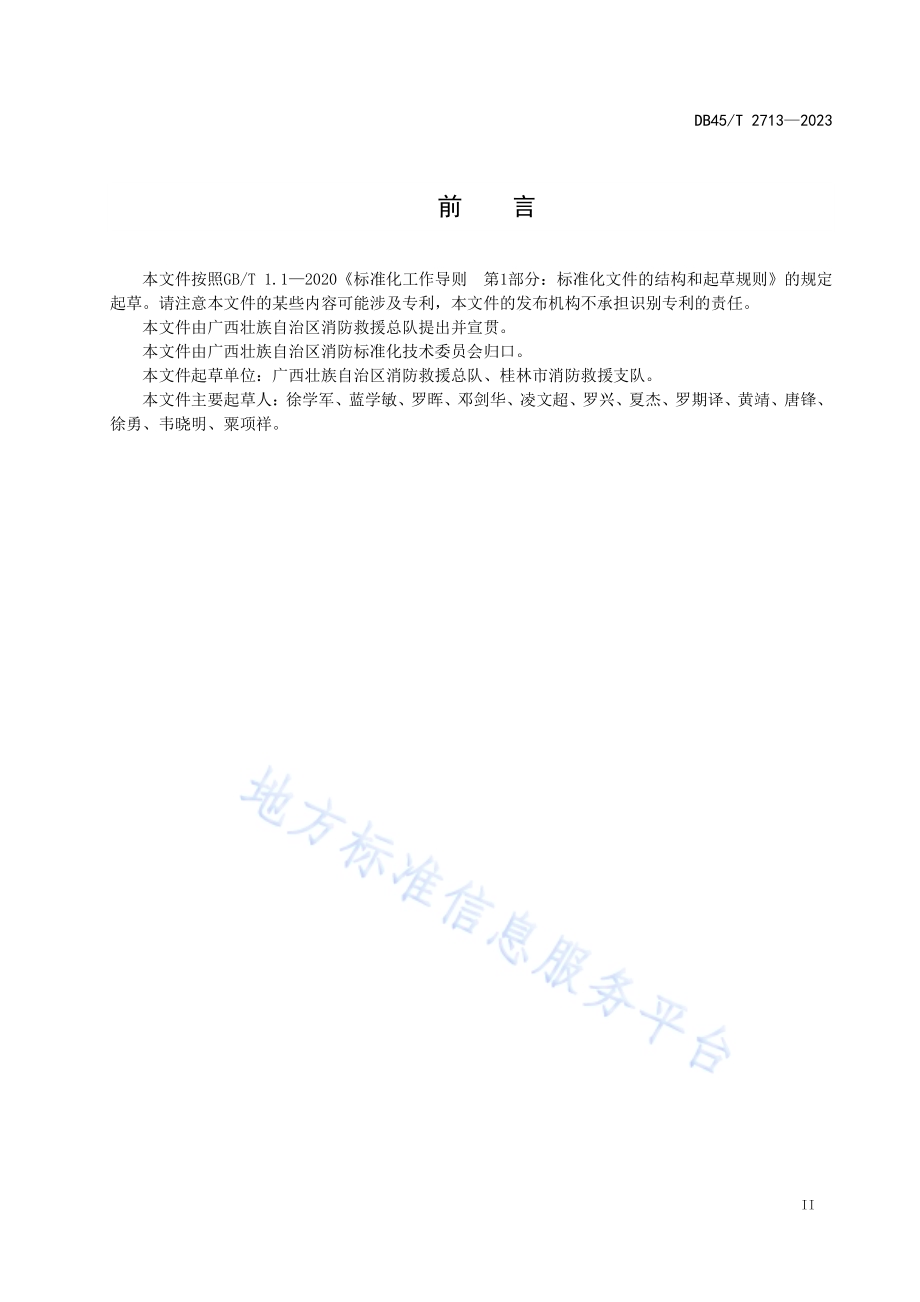

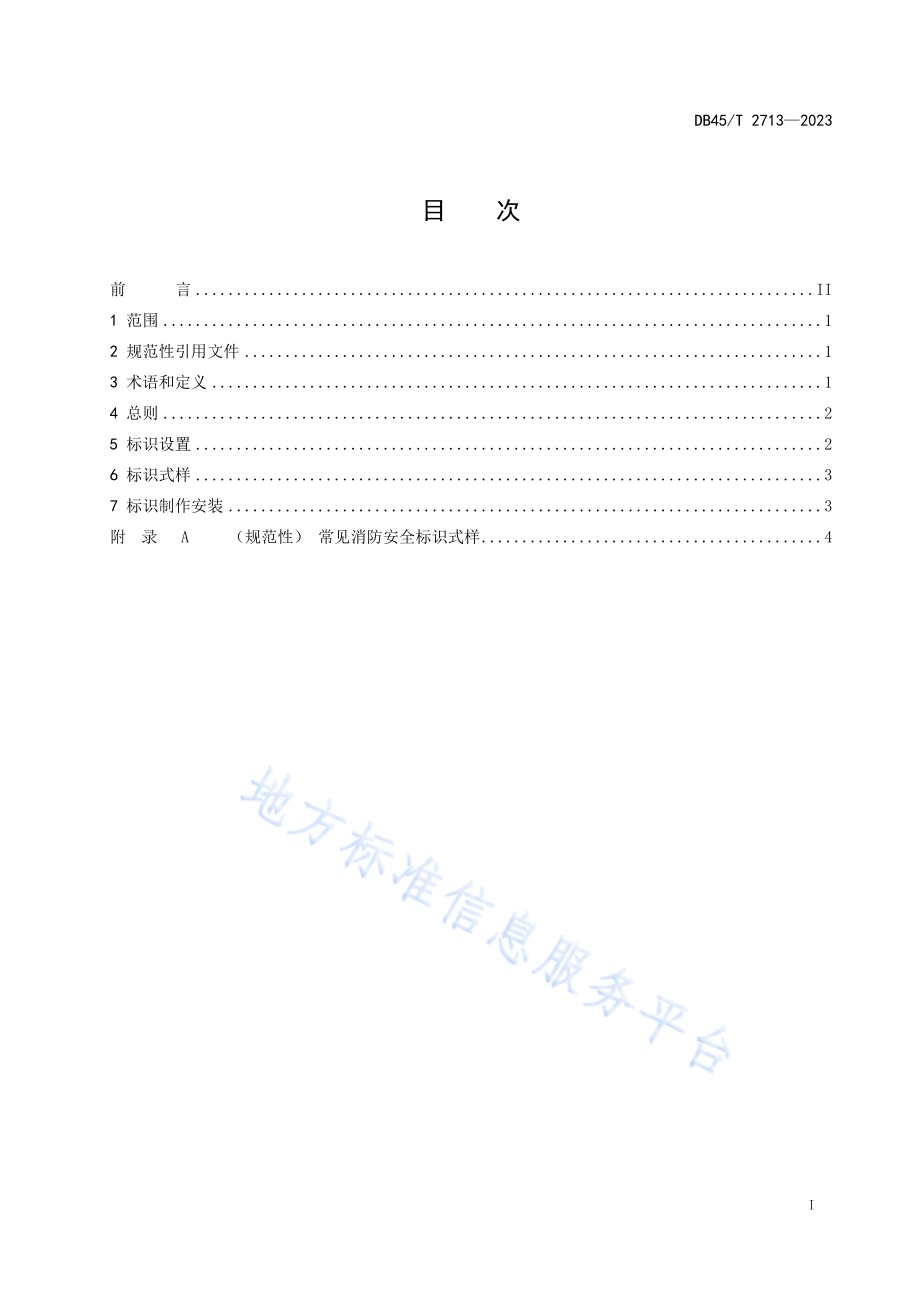

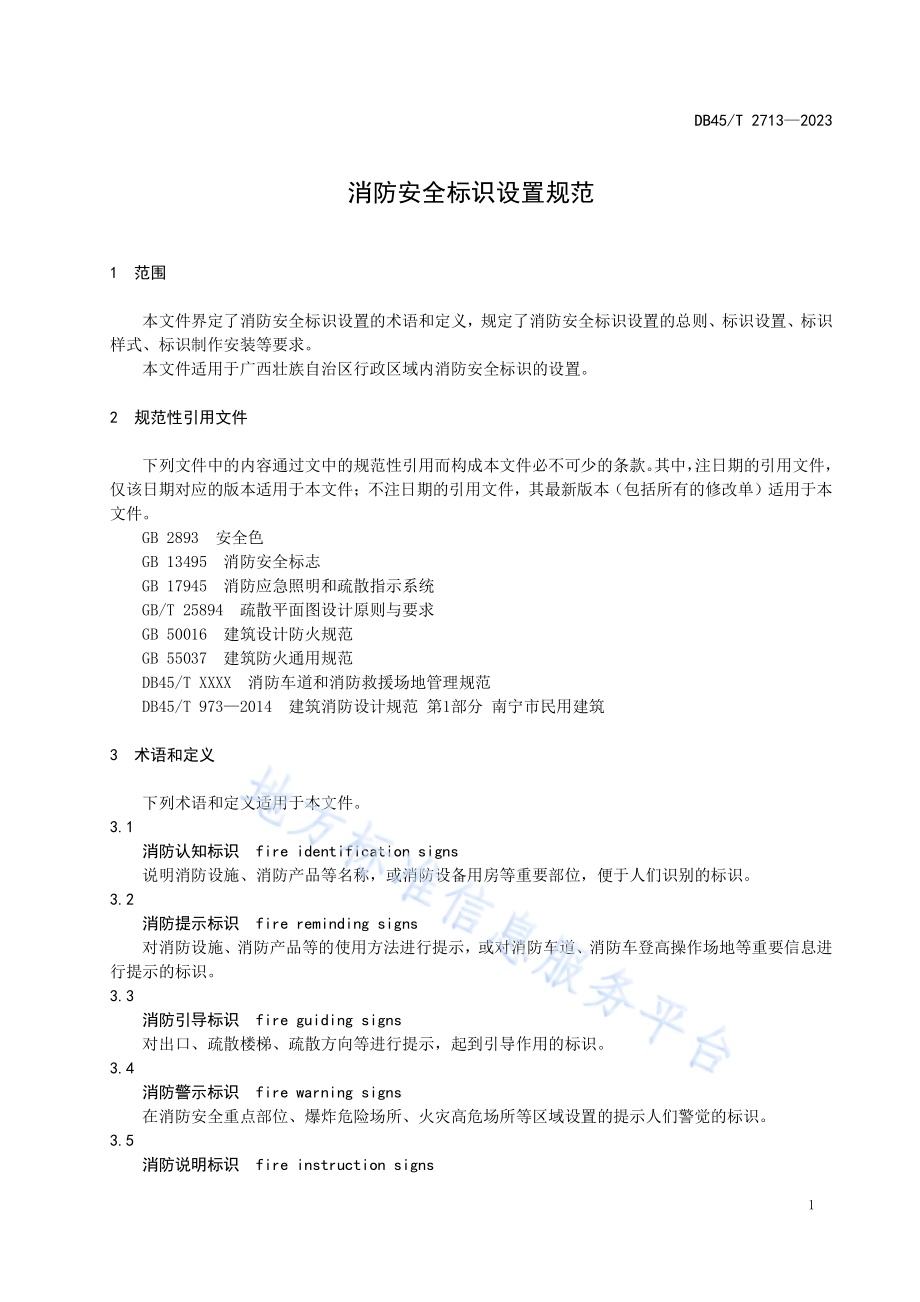

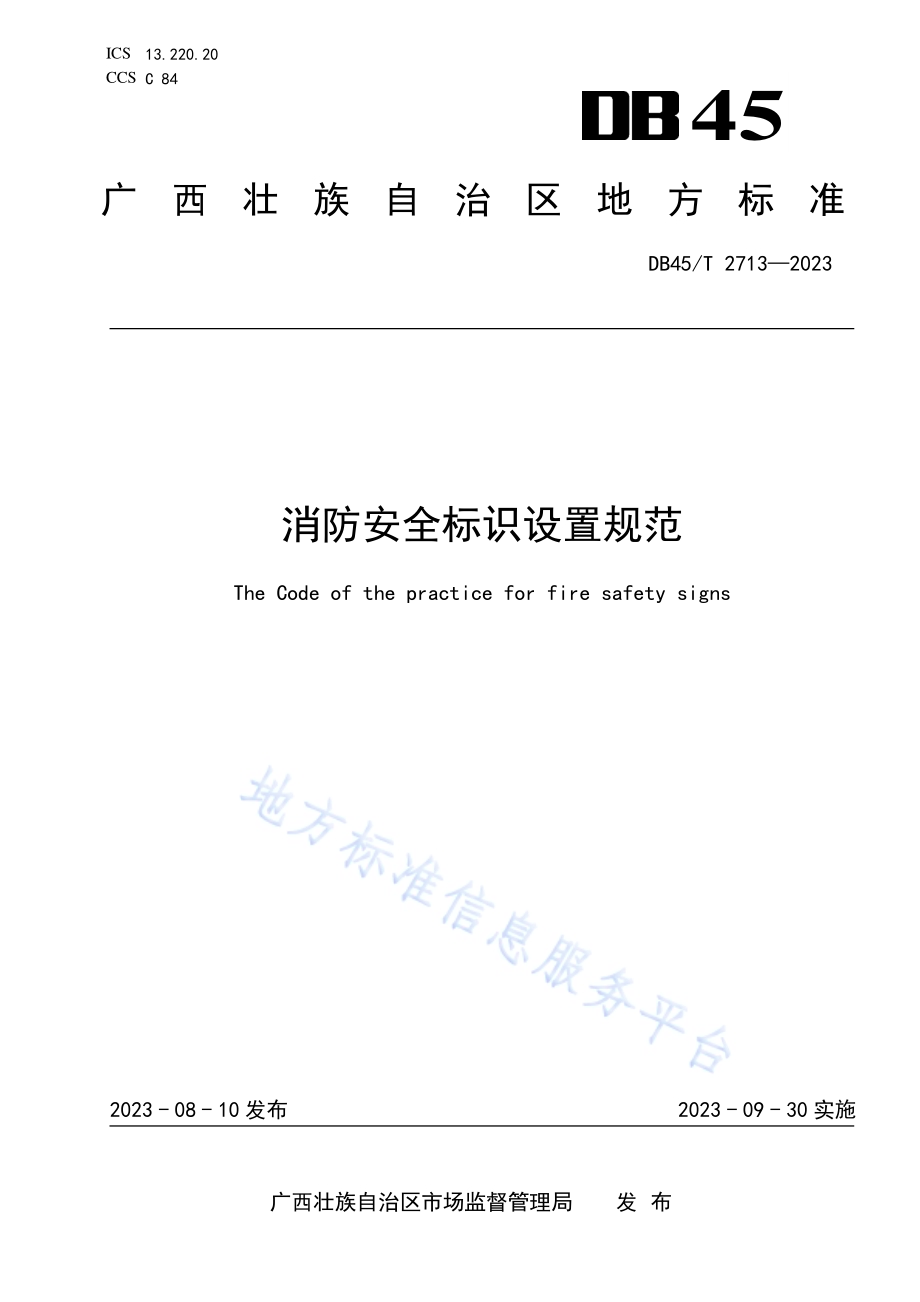

ICS 13.220.20 CCS C 84 45 广 西 壮 族 自 治 区 地 方 标 准 DB45/T 2713 2023 消防安全 标识 设置 规范 The Code of the practice for fire safety signs 2023-08-10 发布 2023-09-30 实施 广西壮族 自治区 市 场监督管 理局 发 布 DB45/T 2713 2023 I 目 次 前 言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 总则.2 5 标识 设置.2 6 标识 式样.3 7 标识 制作 安装.3 附录 A（规 范性）常 见消 防安 全标 识式 样.4 DB45/T 2713 2023 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注 意本 文件 的某 些内容 可能 涉及 专利，本 文件的 发布 机构 不承 担识 别专利 的责 任。本文件 由广 西壮 族自 治区 消防救 援总 队提 出并 宣贯。本文件 由广 西壮 族自 治区 消防标 准化 技术 委员 会归 口。本文件 起草 单位：广 西壮 族自治 区消 防救 援总 队、桂林市 消防 救援 支队。本文件 主要 起草 人：徐学 军、蓝 学敏、罗晖、邓 剑华、凌文 超、罗 兴、夏杰、罗 期译、黄靖、唐锋、徐勇、韦晓 明、粟项 祥。DB45/T 2713 2023 1 消 防安全 标识设置 规范 1 范围 本文件 界定 了 消 防安 全标 识 设置 的术 语和 定义，规 定了 消 防安 全标 识 设 置的 总则、标 识设 置、标 识样式、标识 制作 安装 等要 求。本文件 适用 于 广 西壮 族自 治区 行 政区 域内 消防 安全 标识的 设置。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 2893 安全 色 GB 13495 消防 安全 标志 GB 17945 消防 应急 照明 和疏散 指示 系统 GB/T 25894 疏 散平 面图 设计原 则与 要求 GB 50016 建筑 设计 防火 规范 GB 55037 建筑 防火 通用 规范 DB45/T XXXX 消防 车道 和 消防救 援场 地管 理规 范 DB45/T 973 2014 建筑 消防设 计规 范 第1部分 南 宁市民 用建 筑 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 消 防认 知标 识 fire identification signs 说明消 防设 施、消防 产品 等名称，或 消防 设备 用房 等重要 部位，便 于人 们识 别的标 识。3.2 消 防提 示标 识 fire reminding signs 对消防 设施、消防 产品 等 的使用 方法 进行 提示，或 对消防 车道、消防 车登 高 操作场 地等 重要 信息 进行提示 的标 识。3.3 消 防引 导标 识 fire guiding signs 对出口、疏 散楼 梯、疏散 方向等 进行 提示，起 到引 导作用 的标 识。3.4 消 防警 示标 识 fire warning signs 在消防 安全 重点 部位、爆 炸危险 场所、火 灾高 危场 所等区 域设 置的 提示 人们 警觉的 标识。3.5 消 防说 明标 识 fire instruction signs DB45/T 2713 2023 2 消防安 全知 识的 说明、消 防安全 的承 诺等 事项 的标 识。4 总则 消防安 全标 识的 设置 应符 合安全、合理、准确、一致 的原 则。4.1 消防安 全标 识分 为消 防认 知标识、消 防提 示标 识、消 防引导 标识、消 防警 示标 识、消 防说 明标 识，4.2 可以合 并设 置。新建、改建、扩建 的工程 在投入 使用前，应 按 合法 的消防 设计文 件、国家工 程建设 消防技 术 标 准 4.3 设置和 本规 范设 置 消 防安 全标识。5 标识设 置 一般规 定 5.1 5.1.1 根据建 筑、场所 的使 用性 质、规 模等 设置 消防 安全 标识，并符 合GB55037 的 规定。5.1.2 消防安 全标识 应安 装在说 明物上，或说 明物 的上方、侧方 等醒目 位置，与说 明物之 间不宜 超 过300 mm，且 标识 的正 面及 其 邻近无 妨碍 视读 的障 碍物，确有 困难 设置 超过 300 mm 时应 标明 标识 距说 明物的距离 和方 向。5.1.3 除特定 情况 外，标识 不应 设置在 可移 动的 物体 上，且不应 设置 在经 常被 其它 物体遮 挡的 位置。5.1.4 易被遮 挡、埋压、占 用的 消防设 施，应划 线标 明操 作区域 或场 地。消防认 知标 识 5.2 5.2.1 消防设 施、灭火 器材 的上 方、侧 方或 者设 施上，应 设置消 防认 知标 识。5.2.2 消防认 知标识 应按 照相关 规范标 明消防 设施 名称，重要的 控制阀 门上 应标明 阀门名 称和工 作 状态(常 开或 常闭)。5.2.3 室内消 火栓、自 动喷 水灭 火 系统、气体 灭火 系统 等分 保 护区域 的消 防设 施，应明 确 其保护 范围。5.2.4 室外消 火栓 上沿 应设置 宽 度不小 于 10 cm 的 荧 光 红 色材料，地 下消 火栓 等设 置于地 下的 消防 设施的标 识上 应标 明“地下”的文 字。消防提 示标 识 5.3 5.3.1 人员密 集场 所主 要出 入口 处应设 总平 面布 局标 识，标 明总平 面布 局和 室外 消防 设施的 设置 情况。总平面 布局 标识 设置 在室 内时，长和 宽均 不应 小 于0.5 m，设 置在 室外 时，长 和宽均 不应 小 于1 m。5.3.2 单位建 筑物与 其他 建（构）筑物 的防火 间距 处应设 防火间 距标识，标 明防火 间距距离，禁 止 占用。5.3.3 消防车 道、消 防车 登高操 作场地、消防 救援 口 等位 置应设 置消防 提示 标识，消防车 道、消 防 车登高操 作场 地消 防提 示 标 识的设 置应 符 合 DB45/T XXXX 的 规定，消 防救 援口 消 防提示 标识 的设 置应 符合DB45/T 973 2014 的规 定。5.3.4 防火卷 帘、消火 栓、灭火 器等常 用消 防设 施器 材应 设消防 提示 标识。消防引 导标 识 5.4 5.4.1 各楼层 应设疏 散平 面图，标明所有 的出口、横向 和 纵向疏 散路线、观 察者、楼梯、电梯、供残障人士 使用 的所 有特 殊疏 散设备、紧 急消 防设 备及 应 急救援 设备 等位 置。疏散 平 面图的 设置 应符 合 GB/T 25894 的规 定。DB45/T 2713 2023 3 5.4.2 疏散平 面图应 固定 设置 在 各楼层 电梯、自动 扶梯、疏散楼 梯口，会议 室等 人 员聚集 地点，公共场所的 客房 或包 厢出 入口 以及建 筑其 他 主 要的 汇合 点和交 叉点 处。5.4.3 建筑内 设置 的消 防疏 散指 示标志 应符合 GB50016、GB13495 和 GB17945 的规 定。消防警 示标 识 5.5 5.5.1 在歌舞 娱乐 放映 游艺 场所、人员 密集 场所 的主 入口 处应设 置人 数核 定的 消防 警示标 识。5.5.2 火灾时 禁用 的出 口、楼梯、电梯 应设 置标 明“火灾 时禁止 使用”的 消防 警示 标识。5.5.3 危险场 所、危 险部 位的室 内外墙 面、地 面及 危险设 施处等 适当位 置应 设置消 防警示 标识，标 明消防安 全警 示性 和禁 止性 规定 5.5.4 易操作 失误引 发火 灾事故 的关键 设施应 设置 荧光 性 消防警 示标识，标 明操作 方式、注意事 项、应急处 置程 序等 内容。消防说 明标 识 5.6 5.6.1 消防安 全 重点 部位、易燃 易爆 危 险场所、高危 生产 部位等 区域应 设消 防说明 标识，标明消 防 安全法规、消 防安 全制 度和 岗位职 责、操作 规程 和场 所火灾 风险 类型 及特 点。发电机 房、消防 水 泵 房、消防风机 房等 消防 设备 用房 还应标 明设备 类 别、编号、维护 保养 责任 人、维护 保养时 间。5.6.2 人员密 集场 所应 在主 要出 入口、主要 疏散 通道 或人 员聚集 部位 的醒 目位 置设 置消防 说明 标识。5.6.3 甲乙类 厂房 应标 明厂 房的 火灾危 险性 等级、注 意事 项、灭 火方 法 及 禁烟 禁火 标识。5.6.4 储存易 燃易爆 危险 物品的 仓库应 标明储 存物 品的类 别、品 名、火 灾危 险性等 级、储 量、注 意 事项、灭 火方 法 及 禁烟 禁火 标识。仓库 应划 线标 明仓 库墙距、垛 距、主要 通道、货物 固定 位置 等。6 标识式 样 消防安 全标 识中 外文 标注 统一采 用 便 于识 别的 字体，标识 的颜 色应 符 合GB 2893 的 规定。6.1 常见消 防安全 标识 式样见 附录 A。本文 件没 有列举 的标识，单位 根据 自身实 际参照 本文件 式 样 制 6.2 作。本文件 没有 明确 外文 标注 的，可 根据 需要 增加 外 文 标注。6.3 标识的 尺寸 按附 录 A 的 建 议尺寸 制作，也 可根 据实 际需要 按照 图形 比例 进行 缩放。总平 面布 局 标 6.4 识的尺 寸应 符合 本标 准5.3.1 条 规定。7 标识制 作安 装 标识牌 应用 坚固 耐用 的不 燃难燃 材料 制作，安 装稳 固 可靠。照明 条件 差的 场所 宜 用 荧光 材料 制作。7.1 室外标 识应 采用 具备 防风、抗雨、耐 腐蚀 能力 的材 料制作，并 具备 荧光 效果。消防安 全标 识应 无毛 刺和 孔洞，有触 电危 险场 所的 标识牌 应使 用绝 缘材 料制 作。7.2 消防安 全标 识 应 保持 清晰、完整。7.3 DB45/T 2713 2023 4 A A 附录A（规范 性）常见消 防安 全标 识式 样 常见消 防安 全标 识式 样见 表A.1。表A.1 常见 消防 安全 标识 式样 类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防认知标识 消防水源 1 消防水池 2:1 300150、200 100 2 消防水箱 2:1 300150、200 100 消防供水设施 3 消防水泵房 2:1 800400、600300、500250 4 消火栓系统水泵 2:1 300150、200 100 5 消火栓系统水泵控制柜 2:1 400200、300150 DB45/T 2713 2023 5 表A.1 常 见消 防安 全标 识式样（第2页，共8 页）类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防认知标识 消防供水设施 6 自动喷水灭火系统水泵 2:1 300150、200 100 7 自动喷水灭火系统水泵控制柜 2:1 400200、300150 8 消火栓系统稳压泵 2:1 300150、200100 9 消火栓系统稳压泵控制柜 2:1 400200、300150 10 自动喷水灭火系统稳压泵 2:1 300150、200100 阀门 11 自动喷水灭火系统稳压泵控制柜 2:1 400200、300150 DB45/T 2713 2023 6 表A.1 常 见消 防安 全标 识式样（第3页，共8 页）类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防认知标识 阀门 12 减压阀 2:1 300150、200100、100 50 13 控制阀 2:1 300150、200100、100 50 水泵接合器 14 消火栓系统水泵接合器 2:1 300150、200100、15075 15 自动喷水灭火系统水泵接合器 2:1 300150、200100、15075 消火栓系统 16 地上式室外消火栓 2:1 300150、200100、15075 17 地下式室外消火栓 2:1 300150、200100、15075 DB45/T 2713 2023 7 表A.1 常 见消 防安 全标 识式样（第4页，共8 页）类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防认知标识 自动喷水灭火系统 18 湿式报警阀组 2:1 300150、200100、100 50 19 压力开关 2:1 300150、200100、100 50 20 末端试水装置 2:1 300150、200100、100 50 21 水流指示器 2:1 300150、200100、100 50 火灾自动报警系统 22 消防控制室 2:1 800400、600300、500250 23 火灾报警控制器 2:1 400200、300150 DB45/T 2713 2023 8 表A.1 常 见消 防安 全标 识式样（第5页，共8 页）类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防认知标识 火灾自动报警系统 24 消防联动控制器 2:1 400200、300150 25 手动报警按钮 2:1 300150、200100、100 50 26 声光警 报器 2:1 300150、200100、100 50 防烟排烟 系统 27 常开送风口 2:1 300150、200100、100 50 28 常闭送风口 2:1 300150、200100、100 50 29 排烟口 2:1 300150、200100、100 50 DB45/T 2713 2023 9 表A.1 常 见消 防安 全标 识式样（第6页，共8 页）类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防认知标识 防烟排烟 系统 30 排烟防火阀 2:1 300150、200100、100 50 31 排烟风机控制柜 2:1 400200、300150 防火门 32 常闭 式 防火 门 2:1 800400、600300、500250 防火卷帘 33 防火卷帘控制按钮 2:1 300150、200100、100 50 消防电梯 34 消防电梯 2:1 300150、200100、100 50 消防供电配电 35 配电房 2:1 800400、600300、500250 DB45/T 2713 2023 10 表A.1 常 见消 防安 全标 识式样（第7页，共8 页）类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防认知标识 防烟排烟 系统 36 柴油发电机房 2:1 800400、600300、500250 消防提示标识 37 总平面布局图 4:3 800600 38 防火间 距 2:1 800400、39 防火卷帘 20:1 4000200 消防引导标识 40 疏散平面图 4:3 800600、600450、400300 41 疏散通道 2:1 400200、300150、200100 DB45/T 2713 2023 11 表A.1 常 见消 防安 全标 识式样（第8页，共8 页）类别 序号 图例 名称 图形比例（宽:高）建议尺寸（宽高）mm 消防警示标识 42 人数核定标牌 4:3 800600、600450、400300 消防说明标识 43 易燃易爆场所标牌 4:3 800600、600450、400300 合并设置标识 44 消火栓 6:5 600500 45 灭火器 翻盖式置地型单体类灭火器箱为4:1；其他型式为2:1 600150、600300 DB45/T 2713 2023 12
