重点化工企业全流程自动化控制配备和提升规范DB32／T 4743-2024.pdf

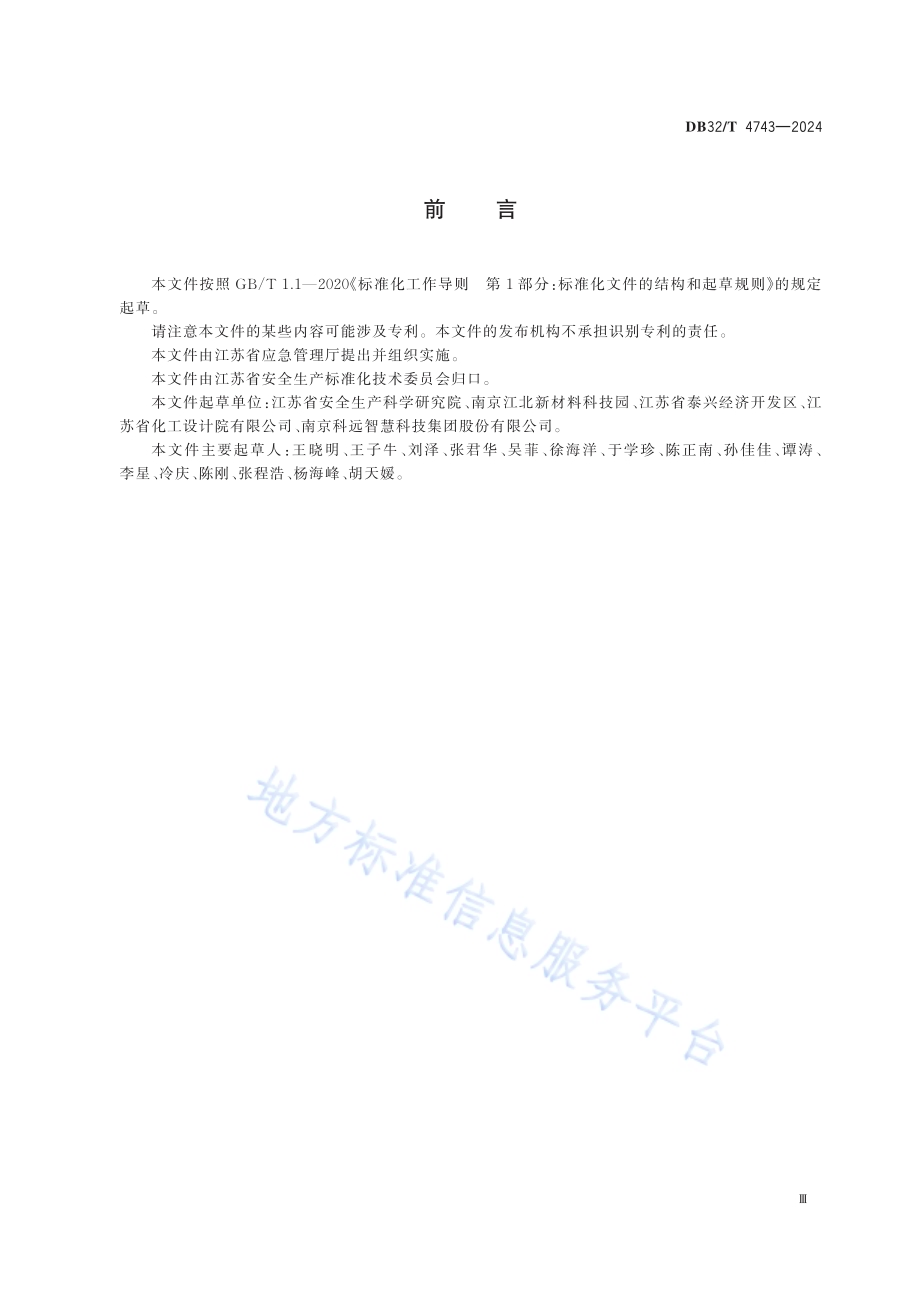

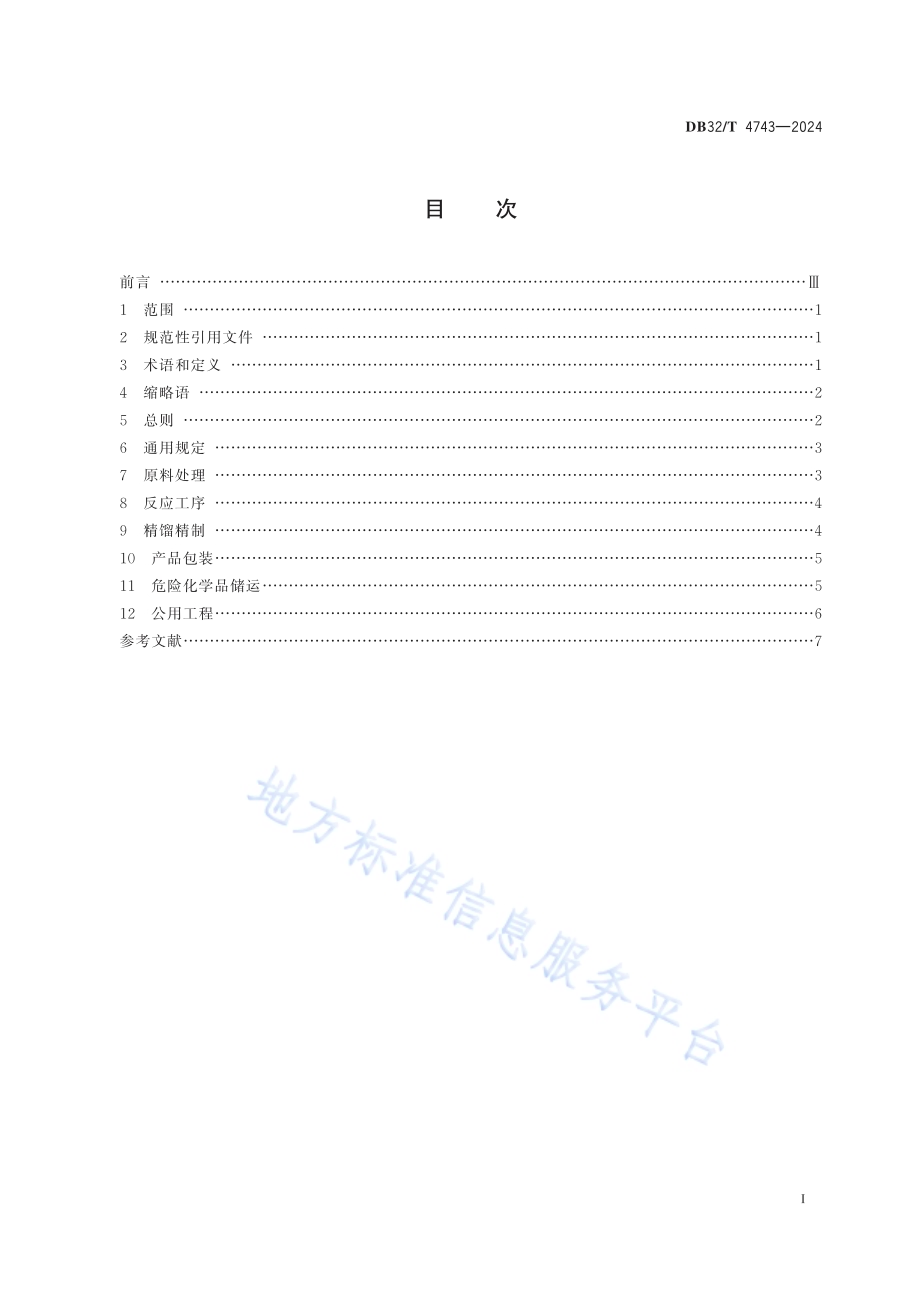

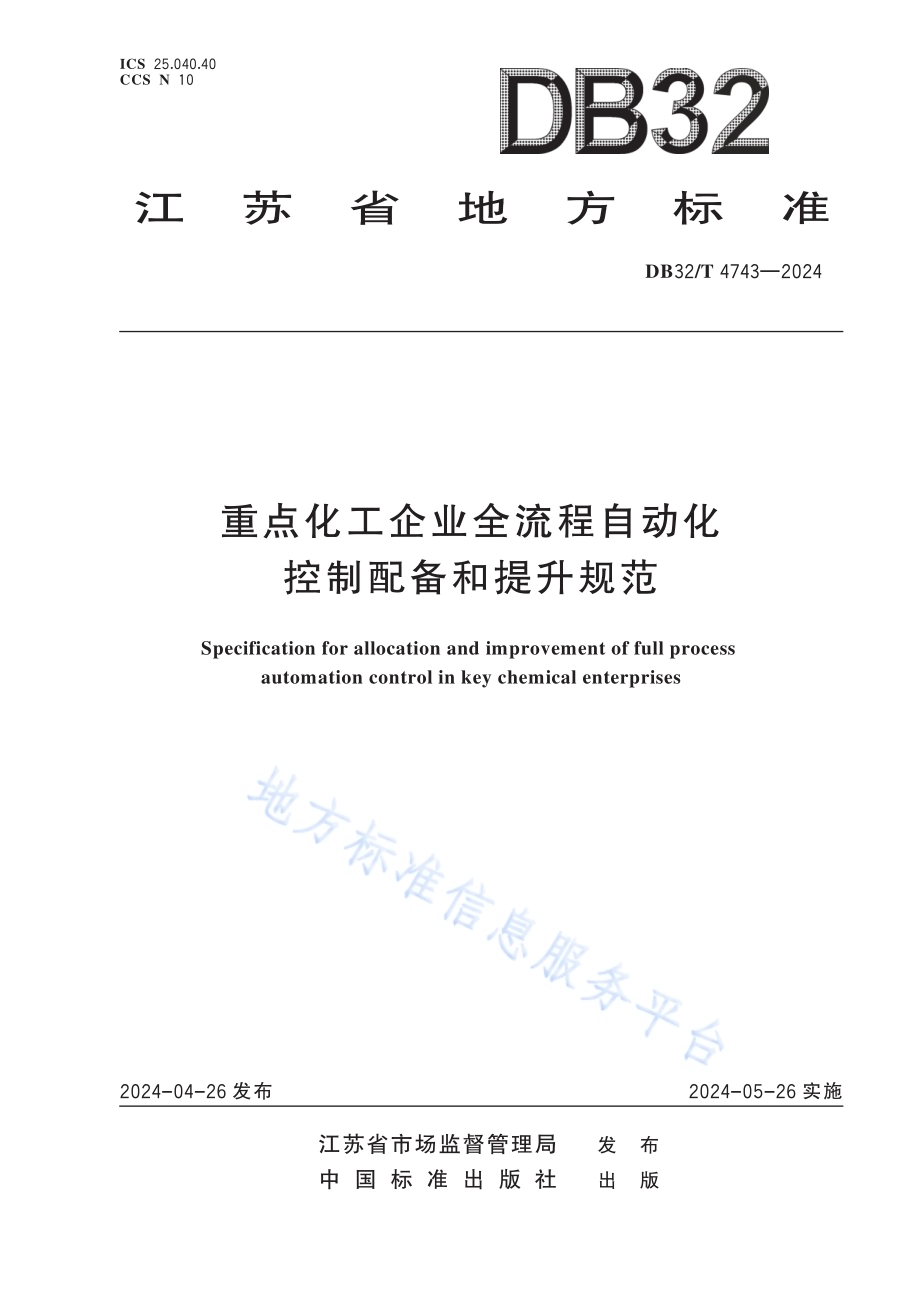

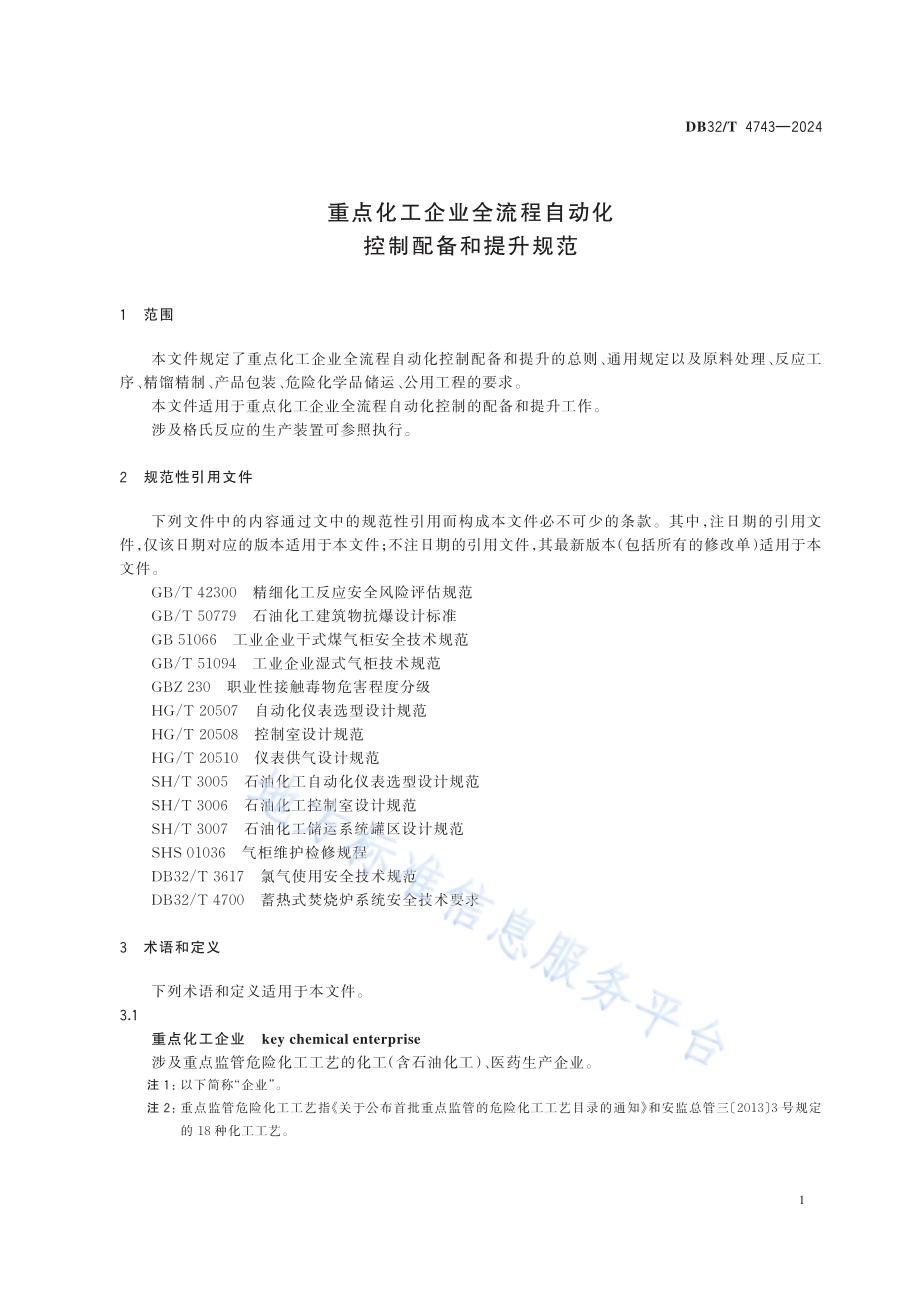

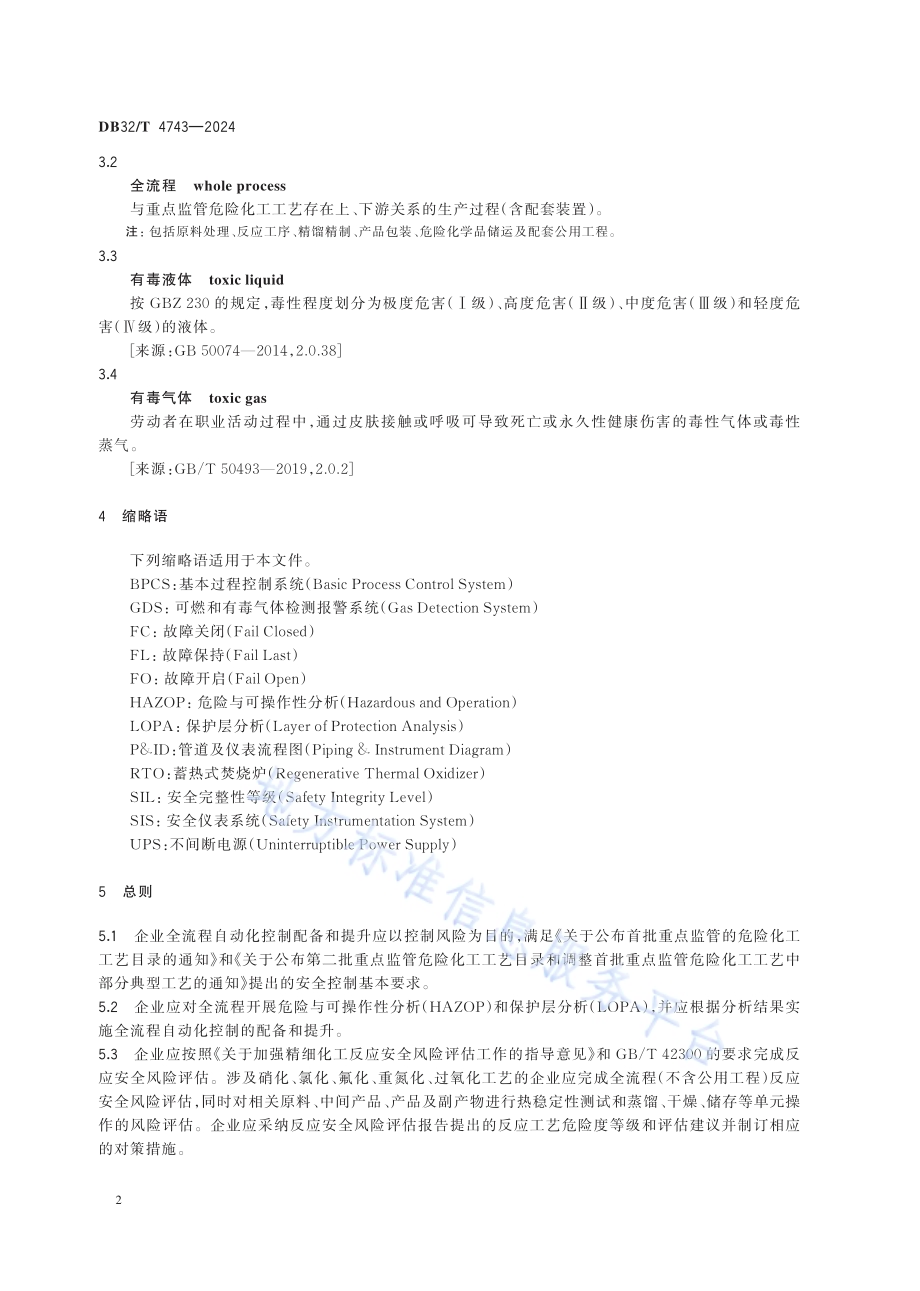

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版重点化工企业全流程自动化控制配备和提升规范Specification for allocation and improvement of full process automation control in key chemical enterprises2 0 2 4-0 4-2 6 发布 2 0 2 4-0 5-2 6 实施CCS N 1 0DB 3 2/T 4 7 4 3 2 0 2 4ICS 2 5.0 4 0.4 0DB 3 2/T 4 7 4 3 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 缩 略 语 25 总 则 26 通 用 规 定 37 原 料 处 理 38 反 应 工 序 49 精 馏 精 制 410 产 品 包 装 511 危 险 化 学 品 储 运 512 公 用 工 程 6参 考 文 献 7目 次DB 3 2/T 4 7 4 3 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 应 急 管 理 厅 提 出 并 组 织 实 施。本 文 件 由 江 苏 省 安 全 生 产 标 准 化 技 术 委 员 会 归 口。本 文 件 起 草 单 位：江 苏 省 安 全 生 产 科 学 研 究 院、南 京 江 北 新 材 料 科 技 园、江 苏 省 泰 兴 经 济 开 发 区、江苏 省 化 工 设 计 院 有 限 公 司、南 京 科 远 智 慧 科 技 集 团 股 份 有 限 公 司。本 文 件 主 要 起 草 人：王 晓 明、王 子 牛、刘 泽、张 君 华、吴 菲、徐 海 洋、于 学 珍、陈 正 南、孙 佳 佳、谭 涛、李 星、冷 庆、陈 刚、张 程 浩、杨 海 峰、胡 天 媛。DB 3 2/T 4 7 4 3 2 0 2 4重点化工企业全流程自动化控制配备和提升规范1 范围本 文 件 规 定 了 重 点 化 工 企 业 全 流 程 自 动 化 控 制 配 备 和 提 升 的 总 则、通 用 规 定 以 及 原 料 处 理、反 应 工序、精 馏 精 制、产 品 包 装、危 险 化 学 品 储 运、公 用 工 程 的 要 求。本 文 件 适 用 于 重 点 化 工 企 业 全 流 程 自 动 化 控 制 的 配 备 和 提 升 工 作。涉 及 格 氏 反 应 的 生 产 装 置 可 参 照 执 行。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB/T 42300 精 细 化 工 反 应 安 全 风 险 评 估 规 范GB/T 50779 石 油 化 工 建 筑 物 抗 爆 设 计 标 准GB 51066 工 业 企 业 干 式 煤 气 柜 安 全 技 术 规 范GB/T 51094 工 业 企 业 湿 式 气 柜 技 术 规 范GBZ 230 职 业 性 接 触 毒 物 危 害 程 度 分 级HG/T 20507 自 动 化 仪 表 选 型 设 计 规 范HG/T 20508 控 制 室 设 计 规 范HG/T 20510 仪 表 供 气 设 计 规 范SH/T 3005 石 油 化 工 自 动 化 仪 表 选 型 设 计 规 范SH/T 3006 石 油 化 工 控 制 室 设 计 规 范SH/T 3007 石 油 化 工 储 运 系 统 罐 区 设 计 规 范SHS 01036 气 柜 维 护 检 修 规 程DB32/T 3617 氯 气 使 用 安 全 技 术 规 范DB32/T 4700 蓄 热 式 焚 烧 炉 系 统 安 全 技 术 要 求3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 重点化工企业 key chemical enterprise涉 及 重 点 监 管 危 险 化 工 工 艺 的 化 工（含 石 油 化 工）、医 药 生 产 企 业。注 1：以 下 简 称“企 业”。注 2：重 点 监 管 危 险 化 工 工 艺 指 关 于 公 布 首 批 重 点 监 管 的 危 险 化 工 工 艺 目 录 的 通 知 和 安 监 总 管 三 2013 3 号 规 定的 18 种 化 工 工 艺。1DB 3 2/T 4 7 4 3 2 0 2 43.2 全流程 whole process与 重 点 监 管 危 险 化 工 工 艺 存 在 上、下 游 关 系 的 生 产 过 程（含 配 套 装 置）。注：包 括 原 料 处 理、反 应 工 序、精 馏 精 制、产 品 包 装、危 险 化 学 品 储 运 及 配 套 公 用 工 程。3.3 有毒液体 toxic liquid按 GBZ 230 的 规 定，毒 性 程 度 划 分 为 极 度 危 害（级）、高 度 危 害（级）、中 度 危 害（级）和 轻 度 危害（级）的 液 体。来 源：GB 500742014，2.0.383.4 有毒气体 toxic gas劳 动 者 在 职 业 活 动 过 程 中，通 过 皮 肤 接 触 或 呼 吸 可 导 致 死 亡 或 永 久 性 健 康 伤 害 的 毒 性 气 体 或 毒 性蒸 气。来 源：GB/T 504932019，2.0.24 缩略语下 列 缩 略 语 适 用 于 本 文 件。BPCS：基 本 过 程 控 制 系 统（Basic Process Control System）GDS：可 燃 和 有 毒 气 体 检 测 报 警 系 统（Gas Detection System）FC：故 障 关 闭（Fail Closed）FL：故 障 保 持（Fail Last）FO：故 障 开 启（Fail Open）HAZOP：危 险 与 可 操 作 性 分 析（Hazardous and Operation）LOPA：保 护 层 分 析（Layer of Protection Analysis）P&ID：管 道 及 仪 表 流 程 图（Piping&Instrument Diagram）RTO：蓄 热 式 焚 烧 炉（Regenerative Thermal Oxidizer）SIL：安 全 完 整 性 等 级（Safety Integrity Level）SIS：安 全 仪 表 系 统（Safety Instrumentation System）UPS：不 间 断 电 源（Uninterruptible Power Supply）5 总则5.1 企 业 全 流 程 自 动 化 控 制 配 备 和 提 升 应 以 控 制 风 险 为 目 的，满 足 关 于 公 布 首 批 重 点 监 管 的 危 险 化 工工 艺 目 录 的 通 知 和 关 于 公 布 第 二 批 重 点 监 管 危 险 化 工 工 艺 目 录 和 调 整 首 批 重 点 监 管 危 险 化 工 工 艺 中部 分 典 型 工 艺 的 通 知 提 出 的 安 全 控 制 基 本 要 求。5.2 企 业 应 对 全 流 程 开 展 危 险 与 可 操 作 性 分 析（HAZOP）和 保 护 层 分 析（LOPA），并 应 根 据 分 析 结 果 实施 全 流 程 自 动 化 控 制 的 配 备 和 提 升。5.3 企 业 应 按 照 关 于 加 强 精 细 化 工 反 应 安 全 风 险 评 估 工 作 的 指 导 意 见 和 GB/T 42300 的 要 求 完 成 反应 安 全 风 险 评 估。涉 及 硝 化、氯 化、氟 化、重 氮 化、过 氧 化 工 艺 的 企 业 应 完 成 全 流 程（不 含 公 用 工 程）反 应安 全 风 险 评 估，同 时 对 相 关 原 料、中 间 产 品、产 品 及 副 产 物 进 行 热 稳 定 性 测 试 和 蒸 馏、干 燥、储 存 等 单 元 操作 的 风 险 评 估。企 业 应 采 纳 反 应 安 全 风 险 评 估 报 告 提 出 的 反 应 工 艺 危 险 度 等 级 和 评 估 建 议 并 制 订 相 应的 对 策 措 施。2DB 3 2/T 4 7 4 3 2 0 2 45.4 企 业 应 委 托 具 备 规 定 资 质 的 设 计 单 位 进 行 全 流 程 自 动 化 控 制 设 计。5.5 除 应 执 行 本 文 件 外，尚 应 符 合 国 家 有 关 标 准 的 规 定。6 通用规定6.1 BPCS 的 主 要 工 艺 流 程 应 与 P&ID 和 现 场 一 致，BPCS、SIS 的 逻 辑 关 系 应 与 P&ID 和 现 场 相 符。BPCS 及 SIS 的 参 数 设 置 应 与 操 作 规 程 一 致 并 符 合 设 计 要 求。6.2 BPCS 和 SIS 应 设 置 管 理 权 限，岗 位 操 作 人 员 不 应 有 修 改 自 动 化 控 制 系 统 工 艺 指 标、报 警 阈 值、联锁 阈 值 和 摘 除 联 锁 的 权 限，修 改 自 动 化 控 制 系 统 工 艺 指 标、报 警 阈 值、联 锁 阈 值 和 摘 除 联 锁 应 履 行 变 更 管理 流 程。6.3 企 业 应 定 期 维 护 和 测 试 BPCS、SIS、GDS 等，保 证 系 统 完 好 并 处 于 正 常 投 用 状 态。6.4 企 业 应 设 置 区 域 性 控 制 室 或 中 央 控 制 室，并 符 合 GB 50160、HG/T 20508 或 SH/T 3006 等 要 求；具有 火 灾、爆 炸 危 险 性 的 已 建 生 产 装 置、储 存 设 施 的 控 制 室 和 机 柜 间，布 置 在 装 置 区 内 的，应 按 照GB/T 50779 进 行 抗 爆 评 估、加 固。6.5 重 点 监 控 工 艺 参 数 应 传 送 至 控 制 室 集 中 显 示。自 动 化 控 制 系 统 应 具 备 远 程 调 节、信 息 存 储、连 续 记录、超 限 报 警、安 全 联 锁、紧 急 停 车 等 功 能。记 录 的 电 子 数 据 保 存 时 间 不 少 于 180 d。6.6 液 位、压 力、温 度、流 量 等 测 量 仪 表 的 选 型、安 装 等 应 符 合 SH/T 3005、SH/T 3007 或 HG/T 20507等 要 求。6.7 有 可 靠 的 仪 表 空 气 系 统 时，开 关 阀（紧 急 切 断 阀）应 首 选 气 动 执 行 机 构，且 采 用 FC 或 FO 型；工 艺 要求 采 用 FL 型 时，应 选 用 双 作 用 气 缸 执 行 机 构，配 有 仪 表 空 气 罐，阀 门 保 位 时 间 不 低 于 48 h；无 仪 表 气 源、有 一 级 负 荷 的 电 源 系 统 时，可 选 用 电 动 阀；工 艺、转 动 设 备 有 特 殊 要 求 时，也 可 选 用 电 液 开 关 阀。6.8 安 全 仪 表 系 统 应 符 合 GB/T 50770 要 求，并 满 足 安 全 仪 表 功 能 及 其 风 险 降 低 要 求，安 全 完 整 性 等 级（SIL）为 2 级 及 以 上 的，测 量 元 件、逻 辑 控 制 器、执 行 元 件 应 独 立 设 置。6.9 BPCS 与 SIS 的 电 源 应 满 足 一 级 供 电 负 荷 要 求，并 应 配 备 UPS，UPS 供 电 时 间 不 低 于 30 min。6.1 0 涉 及 有 毒 气 体 的 生 产、使 用、储 存 设 施 发 生 泄 漏 或 其 他 应 急 状 况 时，其 应 急 处 置 系 统 应 具 备 联 锁 启动 功 能。6.1 1 处 于 备 用 状 态 的 有 毒 气 体 应 急 处 置 系 统 应 设 置 远 程 和 就 地 一 键 启 动 功 能，引 风 机 宜 设 置 备 用，备用 风 机 应 具 备 自 启 动 功 能。吸 收 剂 循 环 泵 应 设 置 备 用，备 用 泵 应 具 备 低 压 或 低 流 量 自 启 动 功 能，用 电 负荷 应 为 一 级 负 荷。6.1 2 工 艺 过 程 涉 及 的 调 配、配 制 等 宜 采 取 自 动 化 控 制 和 操 作。7 原料处理7.1 涉 及 可 燃、有 毒 等 原 料 相 变 工 艺 过 程（如 熔 融、气 化、升 华 等）的 设 施，应 设 置 温 度/压 力 远 传、超 限 报警，并 与 热（冷）媒 或 泄 放 系 统 等 联 锁。7.2 动 量 输 送 设 备 的 进 料、出 料、切 换、启 停 操 作（不 包 括 特 殊 要 求 的 不 能 自 启 的 动 设 备）等 应 通 过BPCS 实 现 远 程 控 制。涉 及 固 体 原 料 连 续 输 送 工 艺 过 程 的，应 采 用 机 械 或 气 力 输 送 方 式。可 燃 固 体 采 用机 械 输 送 时 应 设 置 故 障 停 机 联 锁 系 统。可 燃 性 粉 尘 的 气 力 输 送 应 采 用 氮 气 等 惰 性 气 体 输 送 并 设 置 气 体压 力 自 动 调 节 装 置，且 应 设 置 氧 含 量 在 线 监 测。能 与 空 气 形 成 爆 炸 性 混 合 物 的 物 料 不 应 使 用 真 空 吸 料，并 严 禁 使 用 压 缩 空 气 进 行 压 料 操 作。7.3 存 在 突 然 超 压 或 发 生 瞬 时 分 解 爆 炸 危 险、因 物 料 爆 聚 或 分 解 造 成 超 温、超 压 的 物 料 储 存 设 施（包 括伴 有 加 热、搅 拌 操 作 的 设 施），应 设 置 温 度、压 力、搅 拌 电 流 等 工 艺 参 数 的 检 测、远 传、报 警，温 度、压 力 应 与热（冷）媒 或 泄 放 系 统 联 锁。3DB 3 2/T 4 7 4 3 2 0 2 47.4 使 用 盘 管 式 或 套 管 式 气 化 器 的 液 氯 全 气 化 工 艺，其 自 动 化 控 制 应 符 合 DB32/T 3617 的 要 求。7.5 可 燃 液 体 或 有 毒 液 体 的 装 置 储 罐（装 置 的 原 料、中 间 产 品 或 助 剂 的 储 罐）应 设 置 高、低 液 位/重 量 报警，液 位 应 与 进 料 联 锁。7.6 装 置 高 位 槽 应 设 置 高 液 位/重 量 报 警，液 位 应 与 进 料 联 锁 或 设 溢 流 管 道。8 反应工序8.1 当 一 个 反 应 设 备 涉 及 两 个 或 以 上 不 同 的 化 工 工 艺，应 采 取 顺 序 控 制 方 式，或 分 别 设 置 独 立 的 自 动 化控 制 程 序 并 使 其 具 备 切 换 控 制 的 功 能。8.2 分 批 加 料 的 反 应 设 备 应 设 温 度/压 力 远 传、报 警，反 应 温 度/压 力 与 热（冷）媒 或 泄 放 系 统 联 锁。进 料管 线 宜 设 置 手 动 遥 控 和 自 动 紧 急 切 断 阀。8.3 属 于 同 一 种 重 点 监 管 危 险 化 工 工 艺、多 个 反 应 设 备 串 连 使 用 的，各 反 应 设 备 应 设 反 应 温 度/压 力 远传、报 警。任 一 反 应 设 备 温 度/压 力 应 与 总 进 料 及 热（冷）媒 或 泄 放 系 统 联 锁。8.4 涉 及 重 点 监 管 危 险 化 工 工 艺 的 反 应 过 程 中 需 要 通 过 调 节 冷 却 系 统 控 制 或 者 辅 助 控 制 反 应 温 度 的，应 设 置 自 动 化 控 制 回 路，实 现 反 应 温 度 升 高 时 自 动 提 高 冷 却 剂 流 量；调 节 精 度 要 求 较 高，简 单 控 制 回 路 不能 满 足 要 求 时，应 设 置 串 级 控 制 回 路 实 现 冷 却 剂 流 量 自 动 化 调 节。8.5 工 艺 过 程 涉 及 热 媒、冷 媒 切 换 操 作 的，应 设 置 自 动 化 控 制 阀。8.6 设 有 搅 拌 系 统 且 具 有 超 压 或 爆 炸 危 险 的 反 应 设 备，应 设 搅 拌 电 流 远 传 指 示。搅 拌 系 统 故 障 停 机 信号 或 搅 拌 电 流 应 与 进 料、热（冷）媒 或 泄 放 系 统 联 锁。8.7 设 有 外 循 环 冷 却 系 统 的 反 应 设 备，应 设 置 备 用 循 环 泵，并 具 备 自 动 切 换 功 能；仅 设 有 外 循 环 冷 却 系统 且 未 设 置 备 用 泵 时，循 环 泵 故 障 信 号 应 与 紧 急 停 车 系 统 联 锁。应 设 置 循 环 泵 电 流 远 传 指 示 或 电 机 启 停指 示，外 循 环 系 统 故 障 信 号 应 与 进 料 及 热（冷）媒 或 泄 放 系 统 联 锁。8.8 控 制 室 应 设 紧 急 停 车 按 钮，现 场 宜 设 就 地 紧 急 停 车 按 钮。控 制 系 统 紧 急 停 车 按 钮 和 重 要 的 复 位、报警 等 功 能 按 钮 应 在 辅 操 台 上 设 置 硬 按 钮，就 地 紧 急 停 车 按 钮 宜 分 区 域 集 中 设 置 在 操 作 人 员 易 于 接 近 的地 点。8.9 液 态 催 化 剂 采 用 计 量 泵 自 动 滴 加 至 反 应 设 备 的，紧 急 停 车 时 或 反 应 温 度/压 力 联 锁 动 作 时 应 联 锁 自动 停 止 滴 加 泵。带 压 反 应 工 况 的 反 应 设 备 应 在 催 化 剂 自 动 滴 加 管 道 上 靠 近 反 应 设 备 设 置 联 锁 切 断 阀。8.1 0 连 续 添 加 固 态 催 化 剂 的 应 采 用 自 动 添 加 方 式。自 动 添 加 方 式 确 有 难 度 的，应 设 置 密 闭 添 加 设 施，不 应 采 用 开 放 式 人 工 添 加 催 化 剂。8.1 1 固 体 原 料 连 续 投 入 反 应 设 备（非 一 次 性 投 入）并 作 为 主 反 应 原 料 的，应 设 置 加 料 斗、机 械 加 料 装 置，反 应 温 度/压 力 应 与 进 料 联 锁。8.1 2 因 物 料 爆 聚、分 解 造 成 超 温、超 压，可 能 引 起 火 灾、爆 炸 的 反 应 设 备，应 设 报 警 信 号 和 泄 压 系 统。9 精馏精制9.1 连 续 进 料 或 出 料 的 精 馏（蒸 馏）塔 应 设 液 位 自 动 化 控 制 回 路，通 过 调 节 出 料 量 实 现 液 位 自 动 化 调 节。9.2 精 馏（蒸 馏）塔 应 设 塔 釜 液 位 就 地 和 远 传 指 示，并 设 高、低 液 位 报 警；应 设 置 塔 釜 温 度 远 传 指 示、超 限报 警 和 自 动 化 控 制 回 路，塔 釜 温 度 应 与 热 媒 联 锁；塔 顶 冷 凝（却）器 宜 设 置 冷 媒 中 断 报 警。9.3 塔 顶 操 作 压 力 大 于 0.03 MPa 的 蒸 馏 塔、汽 提 塔、蒸 发 塔 等 应 设 置 压 力 就 地/远 传 指 示 及 泄 放 系 统。塔 顶 操 作 压 力 大 于 0.1 MPa 的 蒸 馏 塔、汽 提 塔、蒸 发 塔 等 的 塔 顶 压 力 应 与 进 料、热 媒 或 泄 放 系 统 联 锁。塔顶 操 作 压 力 为 负 压 的 应 设 置 压 力 高 报 警。9.4 再 沸 器 的 热 媒 管 道 上 应 设 置 压 力 或 温 度 就 地/远 程 指 示 和 控 制 阀。9.5 塔 顶 馏 出 液 的 回 流 罐 应 设 就 地 和 远 传 液 位 计，并 设 高、低 液 位 报 警。使 用 外 置 回 流 控 制 塔 顶 温 度 的4DB 3 2/T 4 7 4 3 2 0 2 4应 设 置 温 度 自 动 化 控 制 回 路，通 过 调 节 回 流 量 控 制 塔 顶 温 度。使 用 内 置 回 流 的，应 设 置 液 位 检 测 和 控 制。9.6 反 应 产 物 因 酸 解、碱 解（仅 调 节 pH 值 的 除 外）、萃 取、脱 色、蒸 发、结 晶 等 涉 及 加 热 工 艺 过 程 的，当 热媒 温 度 高 于 设 备 内 介 质 沸 点 的，应 设 置 温 度 自 动 检 测、远 传、报 警，并 与 热 媒 或 泄 放 系 统 联 锁。1 0 产品包装1 0.1 涉 及 可 燃 固 体、液 体、气 体 或 有 毒 气 体 包 装 或 爆 炸 性 粉 尘 的 包 装 作 业 场 所，应 采 用 自 动 化 包 装 等 措施；当 采 用 自 动 化 包 装 确 有 困 难 时，包 装 作 业 场 所 当 班 操 作 人 员 应 控 制 在 9 人 以 下。1 0.2 液 氯、液 氨 等 液 化 气 体 气 瓶 充 装 应 设 电 子 衡 称 重 计 量 和 超 装 报 警 系 统，超 装 信 号 应 与 自 动 充 装 紧急 切 断 阀 联 锁，并 设 置 手 动 阀。1 0.3 液 态 物 料 采 用 自 动 计 量 称 重 灌 装 系 统 的，超 装 信 号 应 与 气 动 球 阀 或 灌 装 机 枪 口 联 锁。1 0.4 可 燃、有 毒 及 强 腐 蚀 性 液 体 槽 车 充 装 应 设 置 自 动 批 量 控 制 器，或 具 备 高 液 位 停 止 充 装、称 重 计 量 联锁 功 能。1 0.5 易 燃 易 爆 物 料 充 装 系 统 应 与 接 地 系 统、泄 漏 检 测 报 警 系 统 联 锁。有 毒 物 料 充 装 系 统 应 与 泄 漏 检 测报 警 系 统 联 锁。1 1 危险化学品储运1 1.1 容 积 大 于 或 等 于 100 m3的 可 燃 液 体 储 罐、有 毒 液 体 储 罐、低 温 储 罐 及 压 力 罐 均 应 设 置 液 位 连 续 测量 远 传 仪 表 和 就 地 液 位 指 示，进 出 口 管 道 上 应 设 置 自 动 控 制 阀，液 位 与 进 出 料 阀 形 成 自 动 化 控 制 回 路 并设 高、低 液 位 报 警。1 1.2 浮 顶 储 罐 和 有 抽 出 泵 的 储 罐 应 设 置 低 低 液 位 联 锁 切 断。1 1.3 储 存 级 和 级 有 毒 液 体 的 储 罐、易 燃 或 有 毒 介 质 压 力 罐、容 量 大 于 或 等 于 1 000 m3的 甲、乙 A 类可 燃 液 体 的 储 罐 和 容 量 大 于 或 等 于 3 000 m3的 其 他 可 燃 液 体 储 罐 的 液 位 应 与 进 料 联 锁。1 1.4 构 成 危 险 化 学 品 重 大 危 险 源 的 液 体 储 罐 均 应 设 置 高、低 液 位 报 警，进 出 口 管 道 上 应 设 置 自 动 控 制阀，液 位 应 与 进 出 料 形 成 自 动 化 控 制 回 路，并 设 置 进 出 口 紧 急 切 断 阀。1 1.5 气 柜 应 设 上、下 限 位 报 警 装 置，并 宜 设 进 出 管 道 自 动 联 锁 切 断 装 置。气 柜 安 全 设 施 应 满 足GB 51066、GB/T 51094、SHS 01036 等 要 求。1 1.6 涉 及 有 毒 气 体、液 化 气 体、剧 毒 液 体、双 氧 水 的 一 级、二 级 重 大 危 险 源 的 危 险 化 学 品 罐 区 应 设 独 立的 安 全 仪 表 系 统。1 1.7 可 燃 液 体 和 剧 毒 液 体 储 罐 应 配 备 两 种 不 同 原 理 的 液 位 计 或 液 位 开 关，安 全 仪 表 系 统 高 液 位 联 锁 测量 仪 表 和 基 本 控 制 回 路 液 位 计 应 分 开 设 置。压 力 储 罐 应 设 压 力 就 地 测 量 仪 表 和 压 力 远 传 仪 表，并 使 用 不同 的 取 源 点。压 力 储 罐 液 位 测 量 应 设 一 套 远 传 仪 表 和 就 地 指 示 仪 表，并 应 另 设 一 套 专 用 于 高 高 液 位 或 低低 液 位 联 锁 切 断 储 罐 进（出）料 阀 门 的 液 位 测 量 仪 表 或 液 位 开 关。1 1.8 除 工 艺 特 殊 要 求 外，普 通 无 机 酸、碱 储 罐 应 设 置 高、低 液 位 报 警 信 号 远 传。1 1.9 设 有 加 热、喷 淋 降 温 或 冷 却 盘 管 的 储 罐 应 设 置 液 相 温 度 检 测 和 报 警 设 施，应 具 备 自 动 控 制 热（冷）媒 的 功 能。1 1.1 0 设 有 进 料 或 者 出 料 切 断 阀 的 储 罐 应 具 备 远 程 紧 急 切 断 功 能。1 1.1 1 距 液 化 烃 和 可 燃 液 体（有 缓 冲 罐 的 可 燃 液 体 除 外）汽 车 装 卸 鹤 位 10 m 以 外 的 装 卸 管 道 上 应 设 便于 操 作 的 紧 急 切 断 阀。液 氯、液 氨、液 化 石 油 气、液 化 天 然 气、液 化 烃 等 易 燃 易 爆、有 毒 有 害 液 化 气 体 的 充装，应 使 用 金 属 万 向 管 道 充 装 系 统，并 在 装 卸 鹤 管 口 处 设 置 拉 断 阀。5DB 3 2/T 4 7 4 3 2 0 2 41 2 公用工程1 2.1 蒸 汽 管 网 应 设 压 力 远 传，并 宜 设 总 管 流 量 远 传 和 压 力 高、低 报 警。产 生 蒸 汽 的 汽 包 应 设 置 压 力、液位 检 测 和 报 警，汽 包 设 置 双 液 位 就 地 和 远 程 显 示，并 设 置 液 位 自 动 化 控 制 和 高、低 液 位 联 锁。蒸 汽 过 热 器应 在 过 热 器 出 口 设 置 温 度 控 制 回 路，必 要 时 设 置 温 度 高 高 联 锁。1 2.2 冷 冻 盐 水、循 环 水 或 其 他 低 于 常 温 的 冷 却 系 统 应 设 置 温 度 和 流 量/压 力 检 测，并 设 置 温 度 高 和 流量/压 力 低 报 警。循 环 水 泵 应 设 置 故 障 停 机 报 警，循 环 水 总 管 压 力/流 量 低 低 信 号 和 联 锁 停 机 信 号 应 远 传报 警。1 2.3 导 热 油 炉 出 口 温 度 应 设 置 自 动 化 控 制 回 路，出 口 温 度 应 与 燃 料 流 量 联 锁。导 热 油 管 进 入 加 热 单 元处 应 设 置 紧 急 切 断 阀。使 用 天 然 气 的 导 热 油 炉、加 热 炉 应 有 火 焰 检 测 装 置，燃 气 导 热 油 燃 烧 器 应 设 置 自动 点 火 装 置 和 熄 火 保 护 装 置。1 2.4 控 制 室 应 设 置 仪 表 供 气 系 统 的 监 视 与 报 警 功 能，包 括 气 源 总 管 压 力 指 示、低 限 压 力 报 警。仪 表 气源 装 置 在 送 出 总 管 上 应 设 置 在 线 露 点 仪，并 符 合 HG/T 20510 的 规 定 要 求，信 号 送 控 制 室。当 采 用 备 用压 缩 机 组 时，应 采 用 自 动 切 换 方 式；当 备 用 压 缩 机 组 不 具 备 自 动 切 换 时，应 设 置 备 用 气 源 罐，备 用 气 源 罐大 小 需 满 足 备 用 空 压 机 启 动 时 间 内 仪 表 用 气 要 求。1 2.5 RTO 应 设 置 自 动 化 控 制 系 统，并 符 合 DB32/T 4700 的 规 定 要 求。6DB 3 2/T 4 7 4 3 2 0 2 4参 考 文 献1 GB 17681 易 燃 易 爆 罐 区 安 全 监 控 预 警 系 统 验 收 技 术 要 求2 GB/T 20438 电 气/电 子/可 编 程 电 子 安 全 相 关 系 统 的 功 能 安 全 标 准3 GB/T 21109 过 程 工 业 领 域 安 全 仪 表 系 统 的 功 能 安 全4 GB 50016 建 筑 设 计 防 火 规 范5 GB 50052 供 配 电 系 统 设 计 规 范6 GB 50074 石 油 库 设 计 规 范7 GB 50737 石 油 储 备 库 设 计 规 范8 GB 51283 精 细 化 工 企 业 工 程 设 计 防 火 标 准9 GB/T 50493 石 油 化 工 可 燃 气 体 和 有 毒 气 体 检 测 报 警 设 计 标 准10 AQ/T 3049 危 险 与 可 操 作 性 分 析（HAZOP 分 析）应 用 导 则11 AQ/T 3054 保 护 层 分 析（LOPA）方 法 应 用 导 则12 HG/T 20509 仪 表 供 电 设 计 规 范13 HG/T 20511 信 号 报 警 及 联 锁 设 计 规 范14 HG/T 20512 仪 表 配 管 配 线 设 计 规 范15 HG/T 20513 仪 表 系 统 接 地 设 计 规 范16 SH/T 3092 石 油 化 工 分 散 控 制 系 统 设 计 规 范17 SH/T 3104 石 油 化 工 仪 表 安 装 设 计 规 范19 SH 3136 液 化 烃 球 形 储 罐 安 全 设 计 规 范20 SH 3521 石 油 化 工 仪 表 工 程 施 工 技 术 规 程21 关 于 公 布 首 批 重 点 监 管 的 危 险 化 工 工 艺 目 录 的 通 知（安 监 总 管 三 2009 116 号）22 关 于 公 布 第 二 批 重 点 监 管 危 险 化 工 工 艺 目 录 和 调 整 首 批 重 点 监 管 危 险 化 工 工 艺 中 部 分 典 型工 艺 的 通 知（安 监 总 管 三 2013 3 号）23 关 于 加 强 精 细 化 工 反 应 安 全 风 险 评 估 工 作 的 指 导 意 见（安 监 总 管 三 2017 1 号）24 关 于 印 发 蓄 热 式 焚 烧 炉（RTO 炉）系 统 安 全 技 术 要 求（试 行）的 通 知（苏 应 急 2021 46 号）25 化 工 和 危 险 化 学 品 生 产 经 营 单 位 重 大 生 产 安 全 事 故 隐 患 判 定 标 准（试 行）（安 监 总 管 三 2017 121 号）26 国 务 院 安 全 生 产 委 员 会 关 于 印 发 全 国 安 全 生 产 专 项 整 治 三 年 行 动 计 划 的 通 知（安 委2020 3 号）27 关 于 进 一 步 加 强 危 险 化 学 品 建 设 项 目 安 全 设 计 管 理 的 通 知（安 监 总 管 三 2013 76 号）28 关 于 开 展 重 点 化 工（危 险 化 学 品）企 业 本 质 安 全 诊 断 治 理 专 项 行 动 的 通 知（苏 安 监 2018 87 号）29 关 于 印 发 本 质 安 全 诊 断 治 理 基 本 要 求 的 通 知（苏 应 急 2019 53 号）30 应 急 管 理 部 关 于 推 动 建 立 高 危 细 分 领 域 安 全 风 险 防 控 长 效 机 制 的 通 知 7
