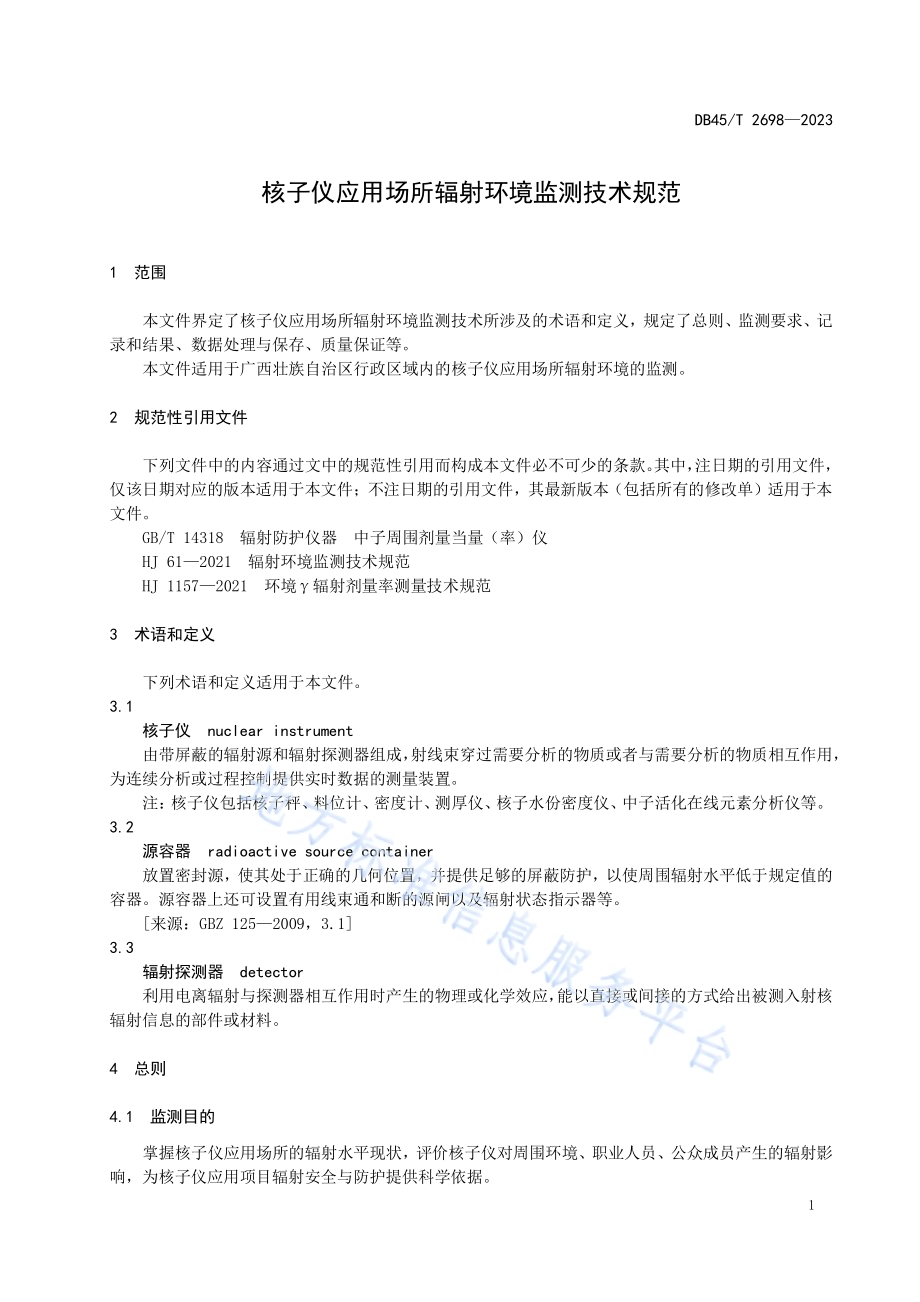

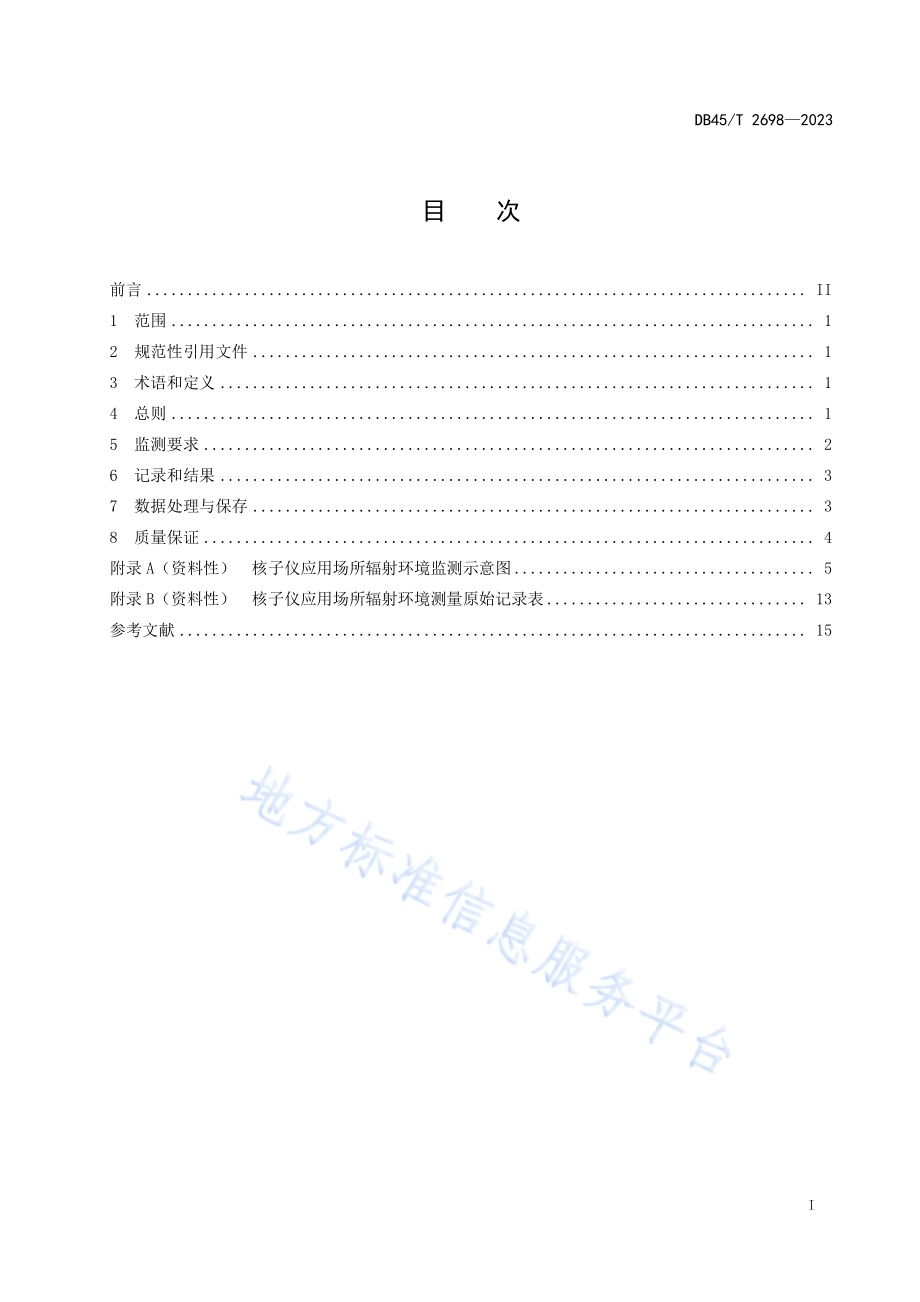

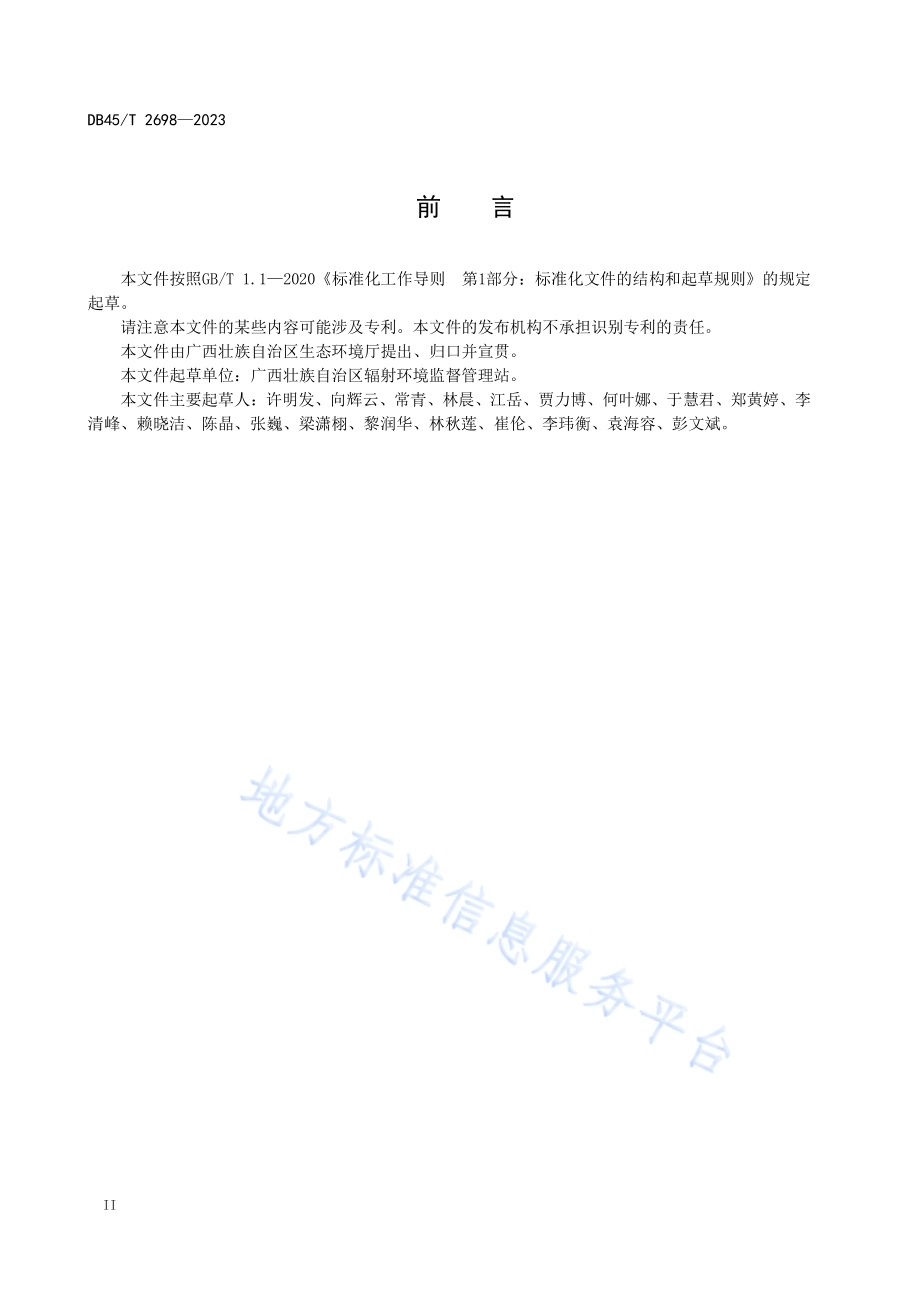

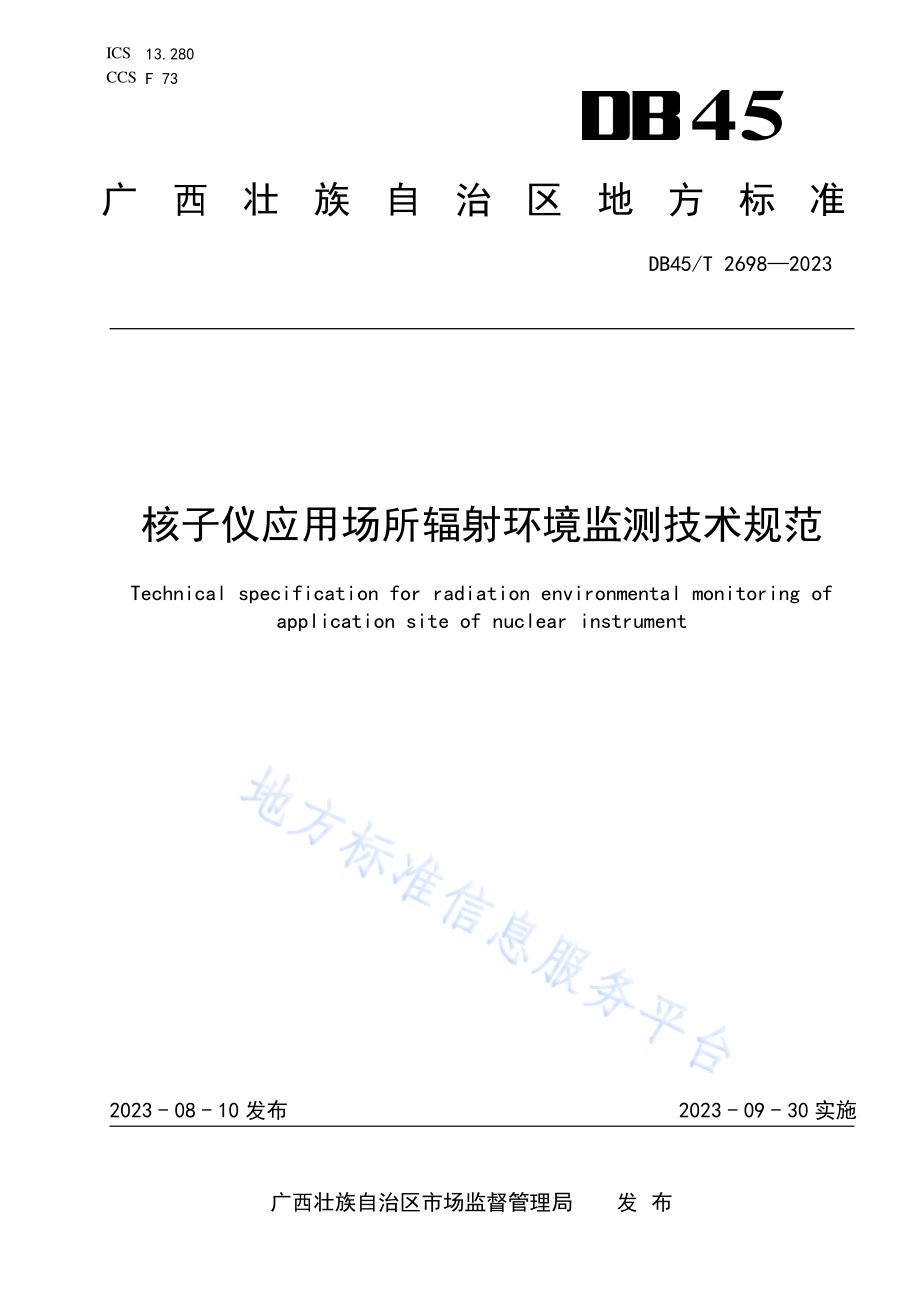

ICS 13.280 CCS F 73 45 广 西 壮 族 自 治 区 地 方 标 准 DB45/T 2698 2023 核子仪应 用场所 辐射 环境监测 技术规 范 Technical specification for radiation environmental monitoring of application site of nuclear instrument 2023-08-10 发布 2023-09-30 实施 广西壮族 自治区 市场监 督管理 局 发 布 DB45/T 2698 2023 I 目 次 前言.II 1 范围.1 2 规范性引 用文件.1 3 术语和定 义.1 4 总则.1 5 监测要求.2 6 记录和结 果.3 7 数据处理 与保存.3 8 质量保证.4 附录 A（资料 性）核子仪应 用场所辐 射环境监 测示 意图.5 附录 B（资料 性）核子仪应 用场所辐 射环境测 量原 始记录表.13 参考文献.15 DB45/T 2698 2023 II 前 言 本文件按照GB/T 1.1 2020 标准化 工作导则 第1 部分：标准化文 件的结构 和起草规则 的规定起草。请注意本文 件的某些 内容可能 涉及专利。本文件 的发 布机构不承 担识别专 利的责任。本文件由 广 西壮族自 治区生态 环境厅 提 出、归口 并宣 贯。本文件起草 单位：广 西壮族自 治区辐射 环境监督 管理 站。本文件主要 起草人：许明发、向辉云、常青、林 晨、江岳、贾力 博、何叶 娜、于慧 君、郑黄 婷、李清峰、赖晓 洁、陈晶、张巍、梁潇栩、黎润华、林秋 莲、崔伦、李玮衡、袁海容、彭文斌。DB45/T 2698 2023 1 核子仪应 用场所 辐射环 境监测 技术 规范 1 范围 本文件界定 了核子仪 应用场所 辐射环境 监测技术 所涉 及的术语和 定义，规定了 总则、监测 要求、记录和结果、数据处理 与保存、质量保证 等。本文件适用 于 广西壮 族自治区 行政区域 内的 核子 仪应 用场所辐射 环境的监 测。2 规范性引用 文件 下列文件中 的内容通 过文中的 规范性引 用而构成 本文 件必不可少 的条款。其中，注日 期的引用 文件，仅该日期对 应的版本 适用于本 文件；不 注日期的 引用 文件，其最 新版本（包括所有 的修改单）适用于 本文件。GB/T 14318 辐射防 护仪器 中子周围 剂量当量（率）仪 HJ 61 2021 辐射环 境监测技 术规范 HJ 1157 2021 环境 辐射剂 量率测量 技术规 范 3 术语和定义 下列术语和 定义适用 于本文件。3.1 核子仪 nuclear instrument 由带屏蔽的 辐射源和 辐射探测 器组成，射线束穿 过需 要分析的物 质或者与 需要分析 的物质相 互作用，为连续分析 或过程控 制提供实 时数据的 测量装置。注：核子仪包括 核子秤、料 位计、密度计、测厚仪、核 子水份密度 仪、中子活化 在线元素 分析仪 等。3.2 源容器 radioactive source container 放置密封源，使 其处于正 确的几 何位置，并提 供足够 的屏蔽防护，以 使周围辐 射水平 低于规定 值的容器。源容 器上还可 设置有用 线束通和 断的源闸 以及 辐射状态指 示器等。来源：GBZ 125 2009，3.1 3.3 辐射探测器 detector 利用电离辐 射与探测 器相互作 用时产生 的物理或 化学 效应，能以 直接或间 接的方式 给出被测 入射核辐射信息的 部件或材 料。4 总则 监测目的 4.1 掌握核子仪 应用场所 的辐射水 平现状，评 价核子仪 对 周围环境、职业 人员、公众 成员产生 的辐射影响，为核子 仪应用项 目辐射安 全与防护 提供科学 依据。DB45/T 2698 2023 2 监测原则 4.2 应遵循科学 适用的原 则，根据 监测目的、监测方 案、技术标准等 内容，结 合核子仪 应用场所 及周围环境，因地 制宜布设 监测点位，科学选 取适用的 监测 方法，开展 核子仪应 用场所辐 射环境监 测。5 监测要求 监测项目 5.1 监测项目包 括X-周 围剂量当 量率、中 子周围剂 量当 量率（中子 源）。监测仪器 5.2 5.2.1 X-周围剂 量当量率 仪的 选用 应符合 HJ 1157 2021 中 5.2 和 5.3 的规定，每年应 开展 1 次仪器对宇宙射 线的响应 值测量。5.2.2 中子周围剂 量当量率 仪的选用 应符合 GB/T 14318 的 规定。5.2.3 监测仪器的 能量响应 范围、量 程范围等 参数应与 监测 因子、待测 核素的参 数相符合。监测方案 5.3 核子仪 应用 场所 辐射 环境监测 方案 见表1。表1 核子仪应用 场所辐射 环境监测 方案 工况 监测 对象 监测 点位 监测 项目 监测 频次 工作 状态 源容 器/探 测器 1.源 容器 外表 面5 cm、源容 器外1 m 2.探 测器 外表 面5 cm、探测 器外1 m X-周围 剂量当量 率、中子 周围剂 量当 量率（中 子源）不小 于1次/年 传送 带（如有）当核子仪安 装在传 送带上时，在距 离核子仪 安装位 置的传 送带两 侧表 面5 cm、1 m、2 m、3 m等 分别 设置 监测 点位 周围 环境 固定 工作 岗位、源 容器/探 测器 所在 楼层 地面 与上 下层 地面 投影点位置（如有）、核子仪 安装（使用）场 所周围 公众活 动区域 以及 其他 敏感 目标 关闭 状态 源容 器/探 测器 1.源 容器 外表 面5 cm、源容 器外1 m 2.探 测器 外表 面5 cm、探测 器外1 m 周围 环境 核子仪安装（使用）场所周 围公众 活动区域 以及其 他敏感 目标 贮存 状态 源容 器/探 测器 源容 器外 表面5 cm、源 容器 外1 m 周围 环境 保险 柜/贮 存箱 外表 面（如有），暂存 库四 周墙 外、上下 层、防护 门外、通 风口 以及 周围 公众 活动 区域 以及 其他 敏感 目标。注：1.工 作状 态表 示源 闸在“开启”状态，核子 仪正 常运 行；关 闭 状态 表示 源闸 在“关 闭”状 态，核 子仪 未运 行，但 源容器 未拆 除存 放；贮存 状态 表示 源闸 在“关闭”状 态，源容 器 被拆 卸下 来暂 存于 专用 暂存 库中。2.监 测点 位包 括但 不限 于以 上内 容，需考 虑实 际操 作的 可行 性、方 便性、安 全性 等方 面因 素，兼顾 现场 实际 情况，进行 适当 调整。3.表 中监 测点 位均 需使 用监 测仪 器在 测点 及周 围巡 测，找到 测 值最 高位 置测 量。4.使 用监 测仪 器在 源容 器/探 测器 表面 巡测，找 到测 值最 高位 置；以源 容器/探测 器为 中心，沿 着测 值最 高的 方向，在表 面5 cm、1 m 位 置处 测量。DB45/T 2698 2023 3 表 1 核子仪 应用场所 辐射环境 监测 方案（续）5.有 固定 工作 岗位 的测 点设 置在 距地 面0.5 m（坐位）、1 m（站 位）处，其余 测点 设置 在 距地 面（所 在平 台）1 m处。6.含 中子 源的 核子 仪须 同时 开展X 周围 剂量 当量 率、中子 周围 剂量 当量 率的 监测。7.每 个监 测点 位待 监测 仪器 稳定 后，每隔10 s 读取1个 数据，共 读取10 个 数据。监测工况及 其他要求 5.4 5.4.1 监测应涵盖 核子仪的 全年实际 工况。5.4.2 核子仪运行 状态的监 测应在有 待测物的 条件下测 量。5.4.3 每次监测时，应结合 现场情况 与监测方 案，应至 少布 设 1 个对照 点，用于 测量核子 仪所在车 间或区域不受 电离辐射 影响的辐 射水平。若同一个 核子 仪监测点位 所在的区 域对照点 水平相差 较大，则 均须记录。核 子仪应用 场所辐射 环境监测 示意图见 附录A。5.4.4 监测现场应 至少有 2 名监测人 员在场。6 记录和结果 记录内容 6.1 6.1.1 监测人员根 据附录 B 的表格记 录现场监 测信息。6.1.2 监测人员应 根据现场 情况绘制 监测点位 布设图，标明 每个监测点 位。6.1.3 可使用地理 信息定位、照相或 录音录像 等辅助手 段。6.1.4 测量原始记录表 所填写信 息及其他辅 助信息，保 证现 场监测过程客观、真实和 可追溯，监 测现场可复现。结果表示 6.2 6.2.1 监测结果应以表 格形式列 出，并说明 是否扣除本 底值、仪器对宇宙射 线的响应 值。宇宙射 线响应值的扣 除 按HJ 61 2021 中8.6 的规 定执行。6.2.2 对于异常数据，应结合监 测工况、监 测方法、仪 器设 备状态、周围环 境情况等 进行综合分 析，提出相应的 意见。6.2.3 对于含中子源的 核子仪，应使用中子 和辐射测 量仪 分别进行测量，其周围剂 量当量率应 是中子和辐射 两者的周 围剂量当 量率之和。7 数据处理与 保存 数据处理 7.1 7.1.1 监测原始数 据的处理 分析应符 合 HJ 61-2021 中第 8 章的规定。7.1.2 数据处理应使用 法定计量 单位，数据 处理记录须 包含 计算公式、校准 因子等可 能影响结果 的必要信息，并 注明是否 扣除对照 点测值。7.1.3 审核人员应 对数据的 准确性、逻辑性、可比性和 合理 性进行审核，并签字 确认。技术文件管 理 7.2 7.2.1 应及时将原 始记录、数据处理 记录、监 测报告、监测 合同（任务 书/委托书）及相关 材料归档 保存。DB45/T 2698 2023 4 7.2.2 在保证安全 性、完整 性、可追 溯性的前 提下，使 用电 子介质存储 备份。7.2.3 监测原始记 录、报告、证书的 保存期限 通常不少 于 6 年。8 质量保证 为使监测数 据 具有代 表性、准 确性、精 密性、可 比性 和完整性，应对监测 全过程实 施质量保 证。质量保证应符 合HJ 61 2021第9 章的规定。DB45/T 2698 2023 5 附录A（资料性）核子仪应用 场所辐射 环境监测 示意图 A.1 核子仪应用 场所辐射 环境监测 示意图 A.1.1 核子秤周 周 围剂量当 量率 监测 点位示意 图见图A.1，点位描述见 表A.1。密封 放射 源 监测 点位一级 蔗带二级 蔗带旧线落蔗清洁岗n1 2345678910 1112 1318192021141516172324门2#门1#门22二级 蔗带下方25围栏电机平台楼梯电机平台楼梯围栏围栏围栏N车间边界车间边界 图A.1 核子秤 周围 剂量当量 率 监测点 位示意图 表A.1 核子秤周围 剂量当量 率 监测点 位描述 监测 点位 点位 描述 监测 点位 点位 描述 1 一级 蔗带 贮源 容器 表面5cm 14 二级 蔗带 北侧 表面5cm 2 距一 级蔗 带贮 源容 器1m 15 二级 蔗带 北侧1m 3 一级 蔗带 南侧 表面5cm 16 二级 蔗带 北侧2m 4 一级 蔗带 南侧1m 17 二级 蔗带 北侧3m 5 一级 蔗带 南侧2m 18 二级 蔗带 南侧 表面5cm 6 一级 蔗带 落蔗 清洁 岗 19 二级 蔗带 南侧1m 7 一级 蔗带 北侧 表面5cm 20 二级 蔗带 南侧2m 8 一级 蔗带 北侧1m 21 二级 蔗带 南侧3m 9 一级 蔗带 北侧2m 22 二级 蔗带 正下 方（贮源 容器 下方）10 二级 蔗带 南侧 贮源 容器 表面5cm 23 压榨 车间 南侧 大门 处 11 距二 级蔗 带南 侧贮 源容 器1m 24 压榨 车间 西侧 大门 处1#12 二级 蔗带 北侧 贮源 容器 表面5cm 25 压榨 车间 西侧 大门 处2#13 距二 级蔗 带北 侧贮 源容 器1m A.1.2 料位计周围 剂量当量 率 监测点 位 示意图 见图A.2，点 位描述见表A.2。DB45/T 2698 2023 6 蒸煮 罐小平台控制室二层 平台接收 器门门蒸煮 罐小平台控制室接收 器门门 监测 点位 密封 放射源N一层 地面 一层 地面n1 24 3567 89101211131415车间 边界 车 间 边 界图A.2 料位 计周围剂 量当量率 监测点位 示意图 表A.2 料位计周围 剂量当量 率监测 点 位描述 监测 点位 点位 描述 监测 点位 点位 描述 1 贮源 容器 表面5cm 9 热磨 车间 一层 蒸煮 罐西 侧1m 2 距贮 源容 器1m 10 热磨 车间 一层 蒸煮 罐北 侧1m 3 接收 器表 面5cm 11 热磨 车间 一层 蒸煮 罐东 侧1m 4 距接 收器1m 12 热磨 车间 一层 蒸煮 罐南 侧1m 5 蒸煮 罐西 侧小 平台 上 13 控制 室内 操作 位 6 贮源 容器 北侧 楼梯 上 14 热磨 车间 北侧 大门 处 7 贮源 容器 正上 方 15 热磨 车间 南侧 大门 处 8 接收 器正 上方 A.1.3 密度计周围 剂量当量 率监测点 位示意图 见图A.3，点 位描述见表A.3。DB45/T 2698 2023 7 管道4 3 1 2 射 线 源 接 收 器8 7 5 6 周围 剂量当量 率监测 点位 n 图 A.3 密度 计 周围剂 量当量率 监测点位 示意图 表A.3 密度计周围 剂量当量 率 监测点 位描述 监测 点位 点位 描述 监测 点位 点位 描述 1 贮源 容器 表面5cm 5 接收 器表 面5cm 2 距贮 源容 器1m 6 距接 收器1m 3 距贮 源容 器2m 7 距接 收器2m 4 距贮 源容 器3m 8 距接 收器3m A.1.4 测厚仪 周围 剂量当量 率 监测点 位示意图 见图A.4，点 位描述见表A.4。DB45/T 2698 2023 8 监测点位 密封放射源控制 操作位测厚 仪设备 区 设备 区51234n6车间边界N 图 A.4 测厚 仪 周围剂 量当量率 监测点位 示意图 表A.4 测厚仪周围 剂量当量 率 监测点 位描述 监测 点位 点位 描述 监测 点位 点位 描述 1 扫描 头表 面5cm 4 距扫 描头3m 2 距扫 描头1m 5 控制 操作 位 3 距扫 描头2m 6 测厚 仪西 侧过 道 A.1.5 核子水分密 度仪含有 源和中 子源，核 子水分密 度仪 周围剂量当 量率测量 示意图见 图A.5，监测点位描 述见图A.5。DB45/T 2698 2023 9 仪器箱核子水分密度仪 屏蔽箱内地面上下 137Cs 仪器箱核子水分密度仪 屏蔽箱内地面上下10 11 12 13 14 15 16 17 7 6 8 9 暂存库仓库空地1 3 5 2 仪器箱暂存库仓库仪器箱4 密 封 放 射 源（中子）密 封 放 射 源（）周围 剂量当量 率监测 点位 n 中子 周围剂量 当量率 监测点位196 782345n核子水分密度仪 暂存库外监测点位布设核子水分密度仪 暂存库外监测点位布设核子水分密度仪 屏蔽箱外监测点位布设核子水分密度仪 屏蔽箱外监测点位布设N空地核子水分密度仪 未工作状态监测点位布设核子水分密度仪 工作状态监测点位布设图A.5 核子 水分密度 仪 周围剂 量当量率 监测点位 示意 图 DB45/T 2698 2023 10 表A.5 核子水分密 度仪 周围 剂量当量 率 监测点 位描述 中子 周围 剂量 当量 率监测 点位 中子 周围 剂量 当量 率点 位描述 周 围剂 量当 量率监测 点位 周 围剂 量当 量率 点位 描述 1 暂存 库门 外30cm 1 暂存 库门 外30cm 2 暂存 库西 侧墙 外30cm（空地）2 暂存 库西 侧墙 外30cm（空地）3 暂存 库南 侧墙 外30cm（仓库）3 暂存 库南 侧墙 外30cm（仓库）4 暂存 库东 侧墙 外30cm 4 暂存 库东 侧墙 外30cm 5 暂存 库北 侧墙 外30cm 5 暂存 库北 侧墙 外30cm 6 屏蔽 箱侧 表面5cm 6 屏蔽 箱侧 表面5cm 7 屏蔽 箱侧 面30cm 7 屏蔽 箱侧 面30cm 8 屏蔽 箱 上 表面5cm 8 屏蔽 箱 上 表面5cm 9 屏蔽 箱上方30cm 9 屏蔽 箱上方30cm 10 核子 水分 密度 仪表面5cm（未 开始 工作）10 核子 水分 密度 仪表面5cm（未 开始 工作）11 距 核 子水 分密 度仪1m（未 开始 工作）11 距核 子水 分密 度仪1m（未开 始工 作）12 距 核 子水 分密 度仪2m（未 开始 工作）12 距核 子水 分密 度仪2m（未开 始工 作）13 距 核 子水 分密 度仪3m（未 开始 工作）13 距核 子水 分密 度仪3m（未开 始工 作）14 核子 水分 密度 仪表面5cm（正 常工 作）14 核子 水分 密度 仪表面5cm（正 常工 作）15 距 核 子水 分密 度仪1m（正常 工作）15 距核 子水 分密 度仪1m（正常 工作）16 距 核 子水 分密 度仪2m（正常 工作）16 距核 子水 分密 度仪2m（正常 工作）17 距 核 子水 分密 度仪3m（正常 工作）17 距核 子水 分密 度仪3m（正常 工作）A.1.6 中子活化在 线元素分 析仪 周围 剂量当量 率 监测点 位示 意图见图A.6，点位描 述见表A.6。DB45/T 2698 2023 11 中子 周围剂量 当量率 监测点位皮带在线元素分析仪（内含中子源）道路n7 6 5 4 3 181412除铁器走道 走道走道 2在线分析控制室11 正下 方131516虚线框内为泥地，一般无人至910N 周 围 剂 量 当 量 率 监 测 点 位皮带在线元素分析仪（内含中子源）道路除铁器走道 走道走道在线分析控制室正下 方虚线框内为泥地，一般无人至n7 5 4 3 2 1 61181213910141516空地空地生产线边界生产线边界生产线边界生产线边界 图A.6 中子 活化在线 元素分析 仪 周围剂 量当量率 监测 点位示意图 表A.6 中子活化在 线元素分 析仪 周围 剂量当量 率 监测点 位描 述 中子 周围 剂量 当量率 监 测点 位 中子 周围 剂量 当量 率点 位描述 周 围剂 量当 量率监测 点位 周 围剂 量当 量率 点位 描述 1 设备 西侧 表面5cm 1 设备 西侧 表面5cm 2 设备 西侧1m 2 设备 西侧1m 3 设备 西侧2m 3 设备 西侧2m 4 设备 西侧3m 4 设备 西侧3m 5 设备 西侧4m 5 设备 西侧4m 6 设备 西侧5m 6 设备 西侧5m 7 设备 西侧6m 7 设备 西侧6m DB45/T 2698 2023 12 表A.6 中子 活化在线 元素分析 仪 周围剂 量当量率 监测 点位描述（续）中子 周围 剂量 当量率监 测点 位 中子 周围 剂量 当量 率点 位描述 周 围剂 量当 量率监测 点位 周 围剂 量当 量率 点位 描述 8 设备 南 侧 表面5cm 8 设备 南 侧 表面5cm 9 设备 东 侧 表面5cm 9 设备 东 侧 表面5cm 10 设备 东侧外1m 10 设备 东侧外1m 11 设备 正下 方 11 设备 正下 方 12 设备 地面 投影 点 南 侧2m（道 路）12 设备 地面 投影 点 南 侧2m（道 路）13 设备 地面 投影 点 南 侧3m（道 路）13 设备 地面 投影 点 南 侧3m（道 路）14 设备 地面 投影 点 北 侧1m（空 地）14 设备 地面 投影 点 北 侧1m（空 地）15 设备 地面 投影 点 北 侧2m（空 地）15 设备 地面 投影 点 北 侧2m（空 地）16 在线 分析 控制 室 16 在线 分析 控制 室 A.1.7 对照点测量 对照点尽量 选择在核 子仪使用 位置的同 一车间内 或附 近区域，且 不受核子 仪辐射影 响的位置。测量时，先使用 监测仪器 在核子仪 使用位置 周围进行 巡测，当发现随 着巡测位 置的移动 监测仪器 示值无较 大变化，在同 一个水平 小幅度上 下浮动时，该区域 即可 定位对照点。对照点 设置示意 图见图A.7。车间边界N核子仪对照点 图A.7 对照 点设置示 意图 DB45/T 2698 2023 13 附录B（资料性）核子仪应用 场所辐射 环境测量 原始记录 表 X-周围 剂 量当量率、中子周 围剂量当 量率测量 原始 记录表示例 见表B.1、表B.2。表B.1 X-周围剂 量当量率 测量原始 记录表 项目名称：委 托单位：监测地点：监 测日期：监测仪器：天气：温度：相对湿度：第 页 共 页 监测 场所 或内 容：点位 点位 描述 单位 仪器 示 值 备注 测点 示意 图 及简 要说 明 监测人员：校核 人员：校核日 期：年 月 日 DB45/T 2698 2023 14 表B.2 中子周围剂 量当量率 测量原始 记录表 项目名称：委 托单位：监测地点：监 测日期：监测仪器：天气：温度：相对 湿度：第 页 共 页 监测 场所 或内 容：点位 点位 描述 单位 仪器 示 值 备注 测点 示意 图 及简 要说 明 监测人员：校核 人员：校核 日期：年 月 日 DB45/T 2698 2023 15 参 考 文 献 1 GB 18871 2002 电离 辐射防 护与辐 射源安 全基本 标准 2 GBZ 125 2009 含密 封源仪 表的放 射卫生 防护要 求 3 医学名词 审定委 员会 放射医 学与防 护名词 审定分 委员会.放射医 学与防 护名词M.北 京：科 学出版社，2014.08.
