模块化装配式污水处理池技术要求DB32／T 4750-2024.pdf

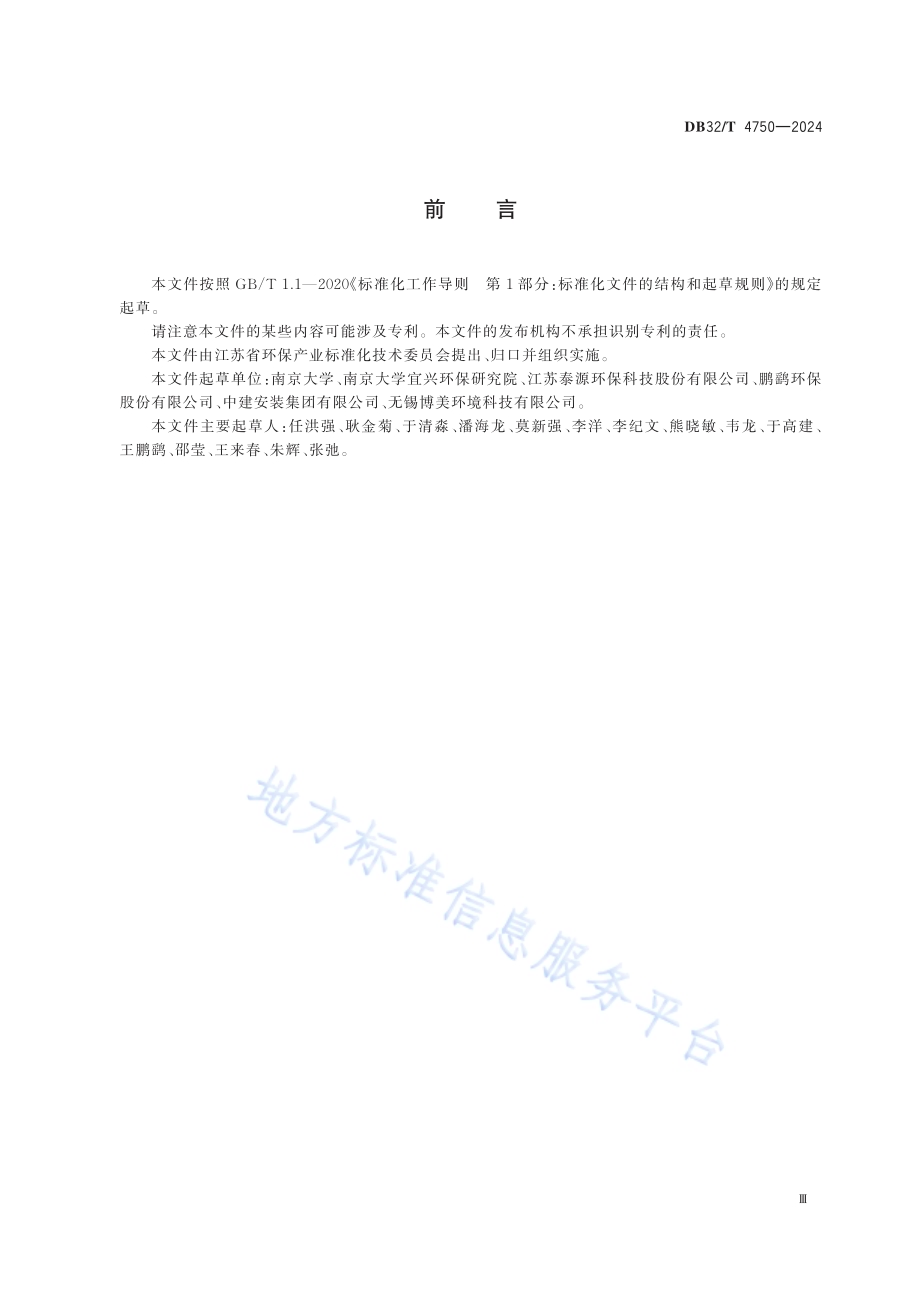

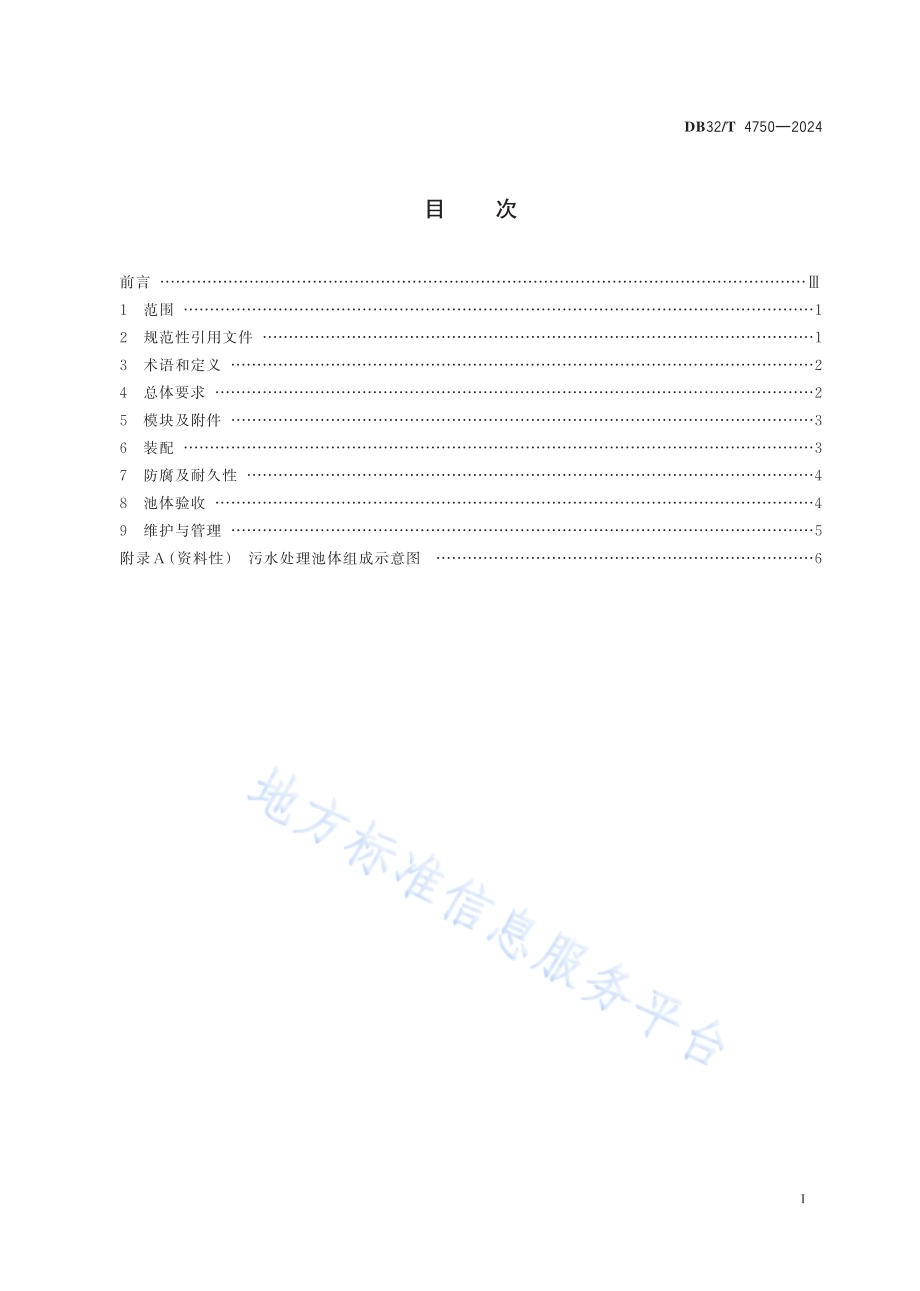

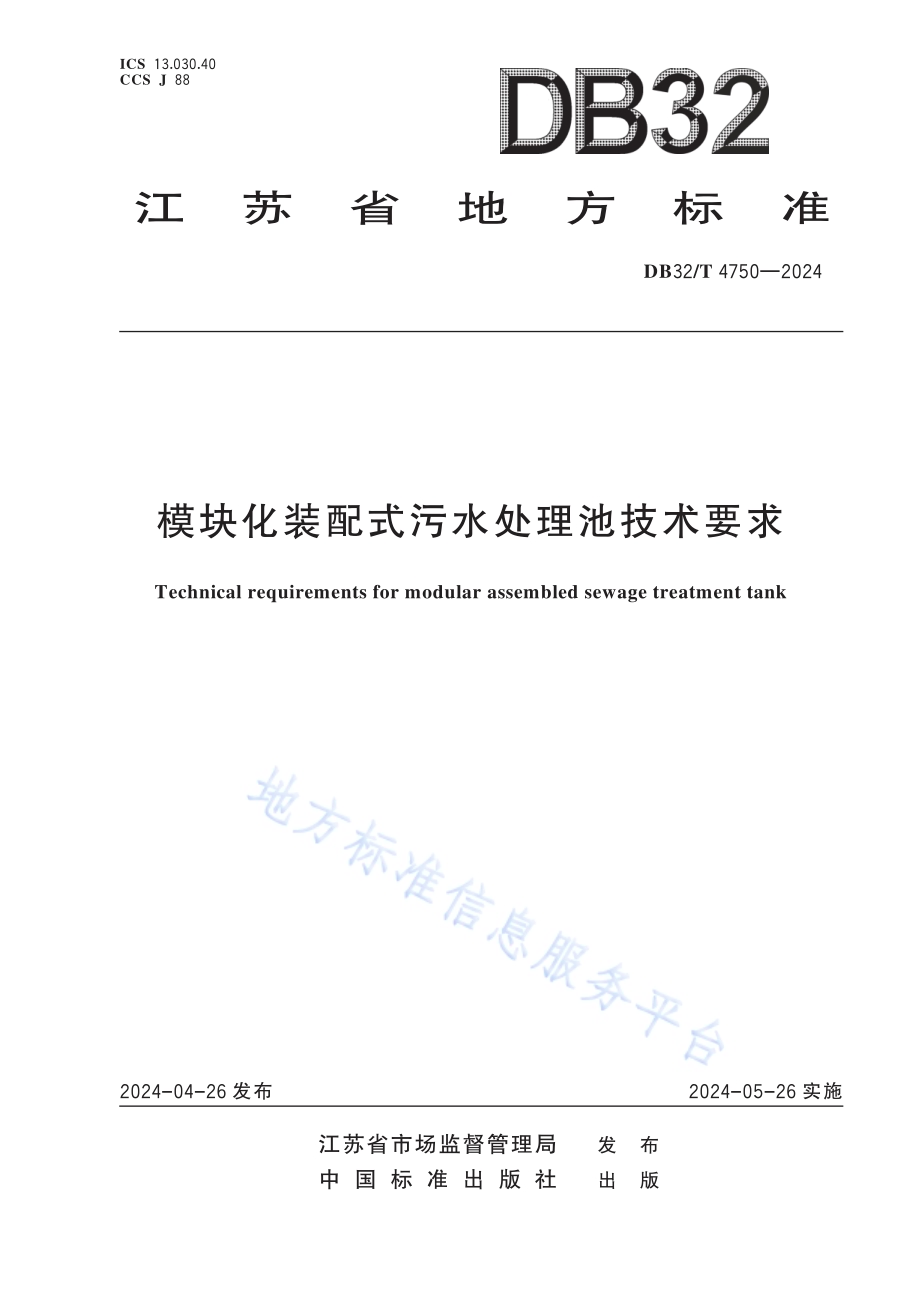

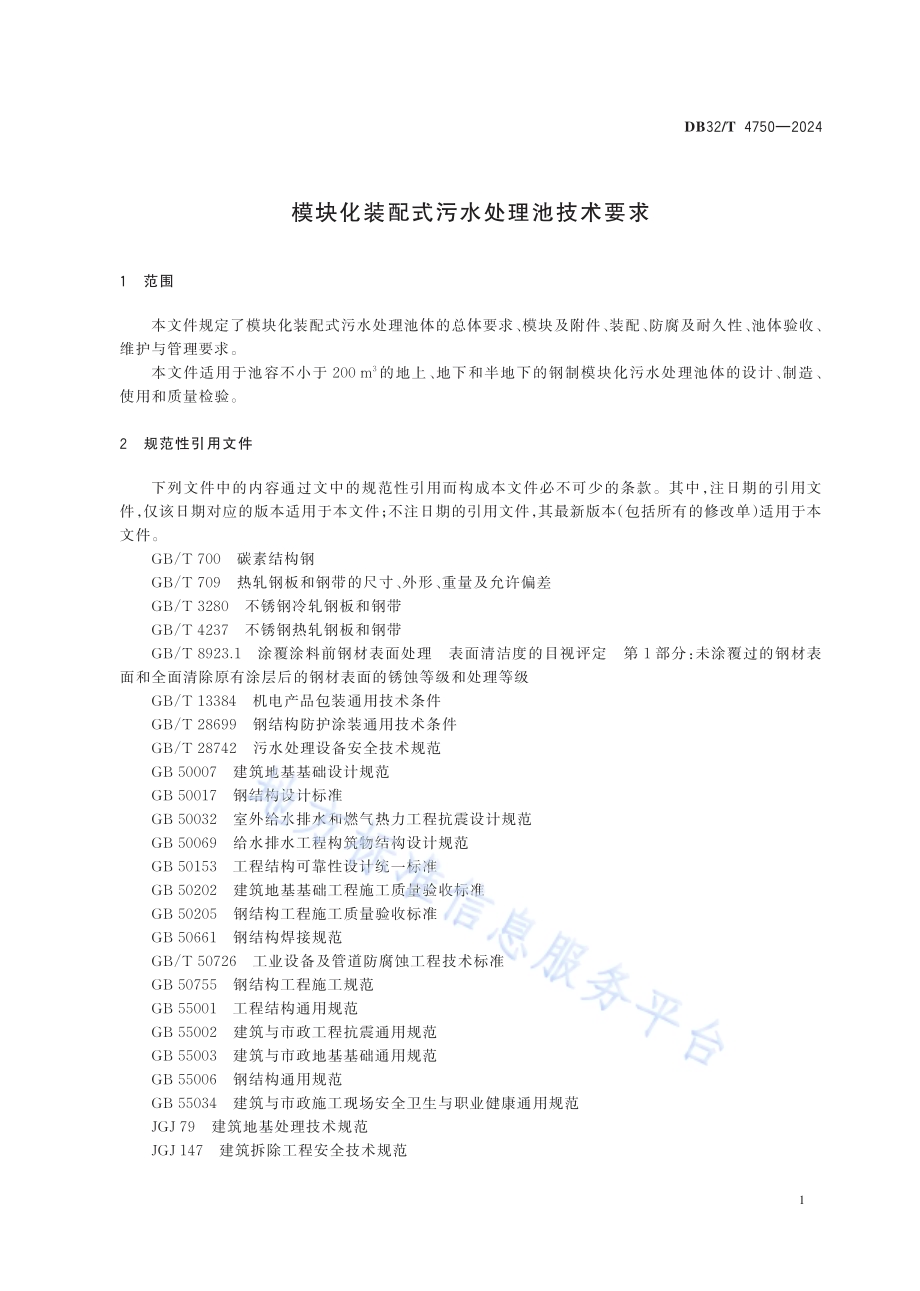

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版模块化装配式污水处理池技术要求Technical requirements for modular assembled sewage treatment tank2 0 2 4-0 4-2 6 发布 2 0 2 4-0 5-2 6 实施CCS J 8 8DB 3 2/T 4 7 5 0 2 0 2 4ICS 1 3.0 3 0.4 0DB 3 2/T 4 7 5 0 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 24 总 体 要 求 25 模 块 及 附 件 36 装 配 37 防 腐 及 耐 久 性 48 池 体 验 收 49 维 护 与 管 理 5附 录 A（资 料 性）污 水 处 理 池 体 组 成 示 意 图 6目 次DB 3 2/T 4 7 5 0 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 环 保 产 业 标 准 化 技 术 委 员 会 提 出、归 口 并 组 织 实 施。本 文 件 起 草 单 位：南 京 大 学、南 京 大 学 宜 兴 环 保 研 究 院、江 苏 泰 源 环 保 科 技 股 份 有 限 公 司、鹏 鹞 环 保股 份 有 限 公 司、中 建 安 装 集 团 有 限 公 司、无 锡 博 美 环 境 科 技 有 限 公 司。本 文 件 主 要 起 草 人：任 洪 强、耿 金 菊、于 清 淼、潘 海 龙、莫 新 强、李 洋、李 纪 文、熊 晓 敏、韦 龙、于 高 建、王 鹏 鹞、邵 莹、王 来 春、朱 辉、张 弛。DB 3 2/T 4 7 5 0 2 0 2 4模块化装配式污水处理池技术要求1 范围本 文 件 规 定 了 模 块 化 装 配 式 污 水 处 理 池 体 的 总 体 要 求、模 块 及 附 件、装 配、防 腐 及 耐 久 性、池 体 验 收、维 护 与 管 理 要 求。本 文 件 适 用 于 池 容 不 小 于 200 m3的 地 上、地 下 和 半 地 下 的 钢 制 模 块 化 污 水 处 理 池 体 的 设 计、制 造、使 用 和 质 量 检 验。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB/T 700 碳 素 结 构 钢GB/T 709 热 轧 钢 板 和 钢 带 的 尺 寸、外 形、重 量 及 允 许 偏 差GB/T 3280 不 锈 钢 冷 轧 钢 板 和 钢 带GB/T 4237 不 锈 钢 热 轧 钢 板 和 钢 带GB/T 8923.1 涂 覆 涂 料 前 钢 材 表 面 处 理 表 面 清 洁 度 的 目 视 评 定 第 1 部 分：未 涂 覆 过 的 钢 材 表面 和 全 面 清 除 原 有 涂 层 后 的 钢 材 表 面 的 锈 蚀 等 级 和 处 理 等 级GB/T 13384 机 电 产 品 包 装 通 用 技 术 条 件GB/T 28699 钢 结 构 防 护 涂 装 通 用 技 术 条 件GB/T 28742 污 水 处 理 设 备 安 全 技 术 规 范GB 50007 建 筑 地 基 基 础 设 计 规 范GB 50017 钢 结 构 设 计 标 准GB 50032 室 外 给 水 排 水 和 燃 气 热 力 工 程 抗 震 设 计 规 范GB 50069 给 水 排 水 工 程 构 筑 物 结 构 设 计 规 范GB 50153 工 程 结 构 可 靠 性 设 计 统 一 标 准GB 50202 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 标 准GB 50205 钢 结 构 工 程 施 工 质 量 验 收 标 准GB 50661 钢 结 构 焊 接 规 范GB/T 50726 工 业 设 备 及 管 道 防 腐 蚀 工 程 技 术 标 准GB 50755 钢 结 构 工 程 施 工 规 范GB 55001 工 程 结 构 通 用 规 范GB 55002 建 筑 与 市 政 工 程 抗 震 通 用 规 范GB 55003 建 筑 与 市 政 地 基 基 础 通 用 规 范GB 55006 钢 结 构 通 用 规 范GB 55034 建 筑 与 市 政 施 工 现 场 安 全 卫 生 与 职 业 健 康 通 用 规 范JGJ 79 建 筑 地 基 处 理 技 术 规 范JGJ 147 建 筑 拆 除 工 程 安 全 技 术 规 范1DB 3 2/T 4 7 5 0 2 0 2 4JGJ 276 建 筑 施 工 起 重 吊 装 工 程 安 全 技 术 规 范JGJ 476 建 筑 工 程 抗 浮 技 术 标 准SJ 20893 不 锈 钢 酸 洗 与 钝 化 规 范3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 模块 module污 水 处 理 池 体 在 结 构 上 划 分 成 的 若 干 独 立 单 元。注：通 常 包 括 底 板 模 块、顶 板 模 块 和 侧 板 模 块。3.2 附件 accessory为 加 强 污 水 处 理 池 体 强 度 及 满 足 污 水 处 理 池 体 使 用 功 能 的 配 件。注：通 常 包 括 拉 筋、支 撑 筋、内 外 爬 梯 等。3.3 模块化装配式污水处理池 modular assembled sewage treatment tank由 预 制 好 的 钢 制 模 块（3.1）和 附 件（3.2）在 现 场 拼 装 而 成 的 满 足 使 用 要 求 的 污 水 处 理 池 体。注：以 下 简 称“污 水 处 理 池 体”。4 总体要求4.1 污 水 处 理 池 体 的 设 计 应 满 足 正 常 温 度 压 力 下 污 水 处 理 工 艺 要 求，并 考 虑 现 场 场 地 条 件、地 质 条 件、气 候 环 境、卫 生 防 护 等 因 素。4.2 污 水 处 理 池 体 应 满 足 在 以 下 环 境 条 件 的 正 常 使 用 要 求。环 境 温 度 为-15 55。当 环 境 温 度 低 于 10 时，应 采 取 适 当 的 保 温 措 施。工 作 场 地 为 非 地 震 区 或 抗 震 设 防 烈 度 为 8 度 及 以 下 的 地 区。当 抗 震 设 防 烈 度 高 于 8 度 时，抗 震设 计 应 符 合 GB 50032、GB 55002、GB 55006 的 规 定。4.3 污 水 处 理 池 体 由 模 块 和 附 件 组 成，示 意 图 见 附 录 A。模 块 和 附 件 按 照 通 用 化、标 准 化 的 要 求，以 少规 格、多 组 合 的 原 则，实 现 污 水 处 理 池 体 池 容 的 系 列 化。4.4 模 块 及 附 件 出 厂 前 应 进 行 出 厂 检 验。模 块 及 附 件 的 包 装 应 符 合 GB/T 13384 的 规 定，在 运 输、贮 存过 程 中 应 避 免 剧 烈 振 动 和 碰 撞，防 止 受 潮 或 淋 湿。吊 装、安 装、拆 除 等 过 程 应 符 合 GB 50755、GB 55034、JGJ 147、JGJ 276 的 规 定。4.5 污 水 处 理 池 体 的 结 构 应 满 足 承 载 能 力、抗 变 形 能 力、抗 失 稳 能 力 以 及 结 构 工 作 年 限 耐 久 性 的 要 求，设 计 应 符 合 GB 50017、GB 50069、GB 50153、GB 55001、GB 55006 的 规 定。污 水 处 理 池 体 的 其 他 安 全 要求 应 符 合 GB/T 28742 的 相 关 规 定。4.6 污 水 处 理 池 体 的 地 基 基 础 设 计 及 抗 浮 设 计 应 符 合 GB 50007、GB 55003、JGJ 79、JGJ 476 的 规 定。4.7 污 水 处 理 池 体 防 腐 设 计 应 满 足 GB/T 50726 的 规 定。4.8 污 水 处 理 池 体 设 计 除 应 符 合 本 文 件 的 规 定 外，还 应 符 合 其 他 相 关 标 准 的 规 定。2DB 3 2/T 4 7 5 0 2 0 2 45 模块及附件5.1 材质5.1.1 所 有 模 块 及 附 件 宜 选 用 相 同 材 质，材 质 的 选 择 考 虑 污 水 水 质 特 性 及 外 部 环 境。5.1.2 材 质 可 选 用 碳 钢、不 锈 钢。5.1.3 选 用 碳 钢 材 质 时，模 块 钢 板 厚 度 应 不 小 于 4 mm（瓦 楞 钢 板）或 6 mm（平 板 钢 板），具 体 的 尺 寸、外形、重 量 及 允 许 偏 差 应 符 合 GB/T 700、GB/T 709 的 规 定，并 应 达 到 机 械 强 度 设 计 等 级。5.1.4 选 用 不 锈 钢 材 质 时，模 块 宜 选 用 瓦 楞 钢 板，钢 板 厚 度 应 不 小 于 4 mm，具 体 的 尺 寸、外 形、重 量 及 允许 偏 差 应 符 合 GB/T 3280、GB/T 4237 的 规 定，并 应 达 到 机 械 强 度 设 计 等 级。5.2 结构模 块 及 附 件 的 结 构 设 计 应 符 合 表 1 的 规 定，其 他 力 学 性 能 应 满 足 4.5 中 关 于 结 构 设 计 的 要 求。表 1模块（附件）结构设计序 号123 注：L 表 示 模 块（附 件）的 长 度。a 变 形 包 络 值 用 于 结 构 刚 度 的 校 核，应 符 合 GB 50017 中 的 次 梁 设 计 要 求。模 块（附 件）名 称底（顶）板 模 块侧 板 模 块拉 筋、支 撑 筋变 形 包 络 值amm L/250 L/250平 整 度mm/m122对 角 线 差mm436 装配6.1 一般规定6.1.1 以 紧 固 件 连 接 方 式 装 配 的 污 水 处 理 池 体 应 满 足 以 下 要 求：螺 栓 等 紧 固 件 性 能 等 级 不 低 于 4.8 级，并 满 足 连 接 强 度 要 求；所 有 螺 栓 连 接 处 加 垫 圈，模 块 与 模 块 之 间 添 加 具 有 防 水 性 能 的 密 封 材 料。6.1.2 以 焊 接 方 式 装 配 的 污 水 处 理 池 体，焊 接 要 求 应 符 合 GB 50205、GB 50661 的 规 定。6.2 施工安装6.2.1 施 工 安 装 应 符 合 设 计 要 求 并 满 足 污 水 处 理 池 体 的 使 用 功 能。6.2.2 施 工 安 装 前 应 完 成 下 列 准 备 工 作：收 集 设 计 文 件、会 审 文 件 等 设 计 阶 段 资 料；编 制 施 工 组 织 方 案；提 供 制 造 商 污 水 处 理 池 体 的 有 关 材 质、产 品 技 术 资 料 和 产 品 质 量 合 格 证；组 织 具 备 专 业 技 能 的 施 工 人 员 进 行 技 术 交 底 培 训。6.2.3 施 工 安 装 按 照 地 基 处 理、池 体 基 础 施 工、模 块 及 附 件 装 配 的 顺 序 进 行。6.2.4 地 基 处 理 和 池 体 基 础 施 工 验 收 应 符 合 GB 50202、GB 55003 的 规 定，并 经 相 关 技 术 人 员 验 收 合 格3DB 3 2/T 4 7 5 0 2 0 2 4后 才 能 依 据 设 计 图 进 行 模 块 及 附 件 装 配。6.2.5 模 块 及 附 件 装 配 顺 序 如 下：a）安 装 底 板 模 块、侧 板 模 块 和 内 部 拉 筋、支 撑 筋；b）安 装 顶 板 模 块、人 孔；c）安 装 其 他 附 件。6.2.6 模 块 和 附 件 安 装 时，可 设 置 拉 条 并 拉 紧（不 应 将 模 块 和 附 件 拉 弯）；内 部 用 于 支 撑 强 化 型 配 件 不 应影 响 污 水 处 理 池 体 其 他 配 件 的 安 装、使 用 及 维 护 等。6.2.7 起 吊 其 他 重 物 时，不 应 利 用 已 安 装 就 位 的 模 块 或 附 件。6.2.8 池 体 组 装 完 毕 后 各 紧 固 件 不 应 有 松 动。6.2.9 装 配 完 成 的 污 水 处 理 池 体 外 表 面 应 光 滑，无 裂 痕、无 明 显 划 痕 和 碰 撞 凹 凸、无 焊 瘤、无 气 孔 等 缺 陷。7 防腐及耐久性7.1 选 用 碳 钢 材 质 的 污 水 处 理 池 体，要 求 如 下：防 腐 前 应 除 锈，除 锈 处 理 效 果 按 GB/T 8923.1 中 规 定 的 典 型 试 样 法 进 行 评 定，处 理 后 的 表 面 应达 到 GB/T 8923.1 中 的 Sa21/2级 要 求 或 设 计 文 件 规 定 的 等 级；防 腐 措 施 宜 采 用 液 体 环 氧 涂 料 或 其 他 防 腐 涂 料 涂 覆，涂 装 作 业 按 GB/T 28699、GB 50755 的 规定 执 行；防 腐 层 设 计 使 用 年 限 应 不 小 于 3 年；污 水 处 理 池 体 使 用 寿 命 应 不 小 于 15 年。7.2 选 用 不 锈 钢 材 质 的 污 水 处 理 池 体，要 求 如 下：表 面 可 做 防 腐 措 施，表 面 处 理 及 防 腐 措 施 应 符 合 7.1 的 规 定；内 部 防 腐 措 施 可 采 用 酸 洗 钝 化 处 理，酸 洗 和 钝 化 要 求 应 符 合 SJ 20893 的 规 定；污 水 处 理 池 体 使 用 寿 命 应 不 小 于 30 年。7.3 污 水 处 理 池 体 的 内 外 表 面 进 行 防 腐 处 理 后 不 应 再 进 行 焊 接 等 有 损 表 面 状 态 的 操 作，否 则 需 重 新 进行 表 面 处 理。7.4 焊 条、螺 栓 等 连 接 构 件 的 耐 腐 蚀 性 能 应 不 低 于 污 水 处 理 池 体 材 质。螺 栓、螺 母 和 垫 圈 安 装 后 采 用 与污 水 处 理 池 体 相 同 的 防 腐 蚀 措 施。8 池体验收8.1 尺寸8.1.1 材质厚度用 精 度 为 0.02 mm 的 游 标 卡 尺 或 千 分 尺 等 仪 器 测 量 污 水 处 理 池 体 侧 板 模 块 所 用 材 质 的 厚 度，厚 度应 符 合 设 计 要 求。8.1.2 池体尺寸用 分 度 值 为 1 mm 的 卷 尺 或 其 他 仪 器 测 量 污 水 处 理 池 体 的 主 要 尺 寸，单 个 污 水 处 理 池 体 容 积 误 差 应不 大 于 1，长 宽 高 的 尺 寸 允 许 偏 差 为1 mm/m。8.2 水平度可 用 水 平 仪 测 量 污 水 处 理 池 体 水 平 度，污 水 处 理 池 体 模 块 上 沿 水 平 偏 差 应 小 于 2 mm/m，纵 向 和 横4DB 3 2/T 4 7 5 0 2 0 2 4向 总 水 平 偏 差 均 应 不 大 于 20 mm。8.3 满水试验污 水 处 理 池 体 在 焊 接 并 完 成 表 面 防 腐 处 理 后 或 完 成 紧 固 件 连 接 后，在 安 装 水 下 部 件 之 前，向 池 体 内注 入 清 水 至 溢 流 管 口 高 度，保 持 该 水 位 24 h，整 个 池 体 应 不 渗 不 漏。8.4 刚度经 过 8.3 检 查 后，放 空 污 水 处 理 池 内 的 水，再 通 过 目 测 等 方 式 进 行 检 测，池 体 应 无 明 显 塑 性 变 形。8.5 装配质量以 焊 接 或 紧 固 件 连 接 方 式 装 配 的 污 水 处 理 池 体，应 按 GB 50205 和 GB 55006 中 钢 构 件 焊 接 工 程 或紧 固 件 连 接 工 程 等 相 关 规 定 进 行 检 查。8.6 外观质量装 配 完 毕 后 的 污 水 处 理 池 体，可 通 过 目 测 等 方 式 进 行 外 观 质 量 检 查，表 面 的 漆 膜 应 光 洁、平 整、均 匀，无 气 泡 和 剥 落 等 缺 陷。8.7 涂覆层8.7.1 污 水 处 理 池 体 的 防 腐 涂 装 应 按 GB/T 28699 的 规 定 检 查 涂 膜 质 量，并 应 符 合 设 计 要 求。8.7.2 选 用 不 锈 钢 材 质 的 污 水 处 理 池 体 钝 化 膜 应 按 SJ 20893 的 规 定 检 查。9 维护与管理9.1 应 制 定 巡 视 制 度，建 立 日 常 保 养、定 期 维 护 的 检 修 制 度，运 行 维 护 管 理 人 员 应 按 规 定 对 污 水 处 理 池体 进 行 定 期 维 护。9.2 应 定 期 检 查 污 水 处 理 池 体 内、外 部 的 使 用 情 况，若 有 局 部 不 正 常 变 形 或 者 漏 水 情 况 应 立 即 处 理。9.3 应 定 期 对 污 水 处 理 池 体 装 有 振 动 设 备 位 置 的 焊 缝 或 紧 固 螺 栓 进 行 检 验，若 有 异 响 或 松 动 应 及 时修 复。9.4 应 定 期 对 污 水 处 理 池 体 表 面 进 行 检 查，若 有 油 漆 剥 落、起 皮，需 及 时 补 漆 修 复，若 发 生 过 度 腐 蚀 应 立即 处 理。5DB 3 2/T 4 7 5 0 2 0 2 4附 录 A（资料性）污水处理池体组成示意图常 见 的 污 水 处 理 池 体 组 成 示 意 如 图 A.1 图 A.2 所 示。标 引 序 号 说 明：1 底（顶）板 模 块；2、4、5、6 附 件；3 侧 板 模 块。图 A.1 污水处理池体组成示意图（一）6DB 3 2/T 4 7 5 0 2 0 2 4标 引 序 号 说 明：1 底（顶）板 模 块；2、3 附 件；4 侧 板 模 块。图 A.2 污水处理池体组成示意图（二）7
