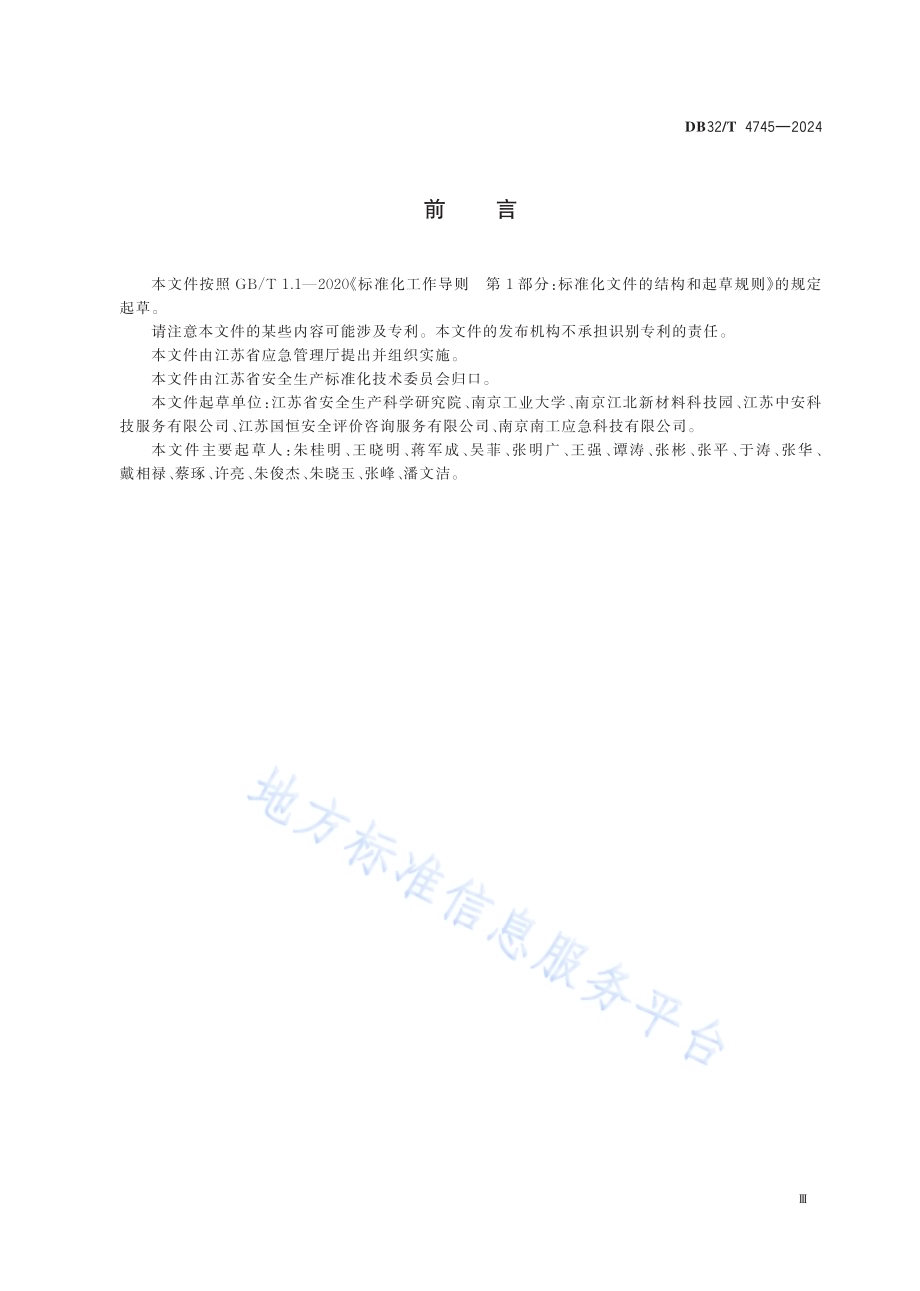

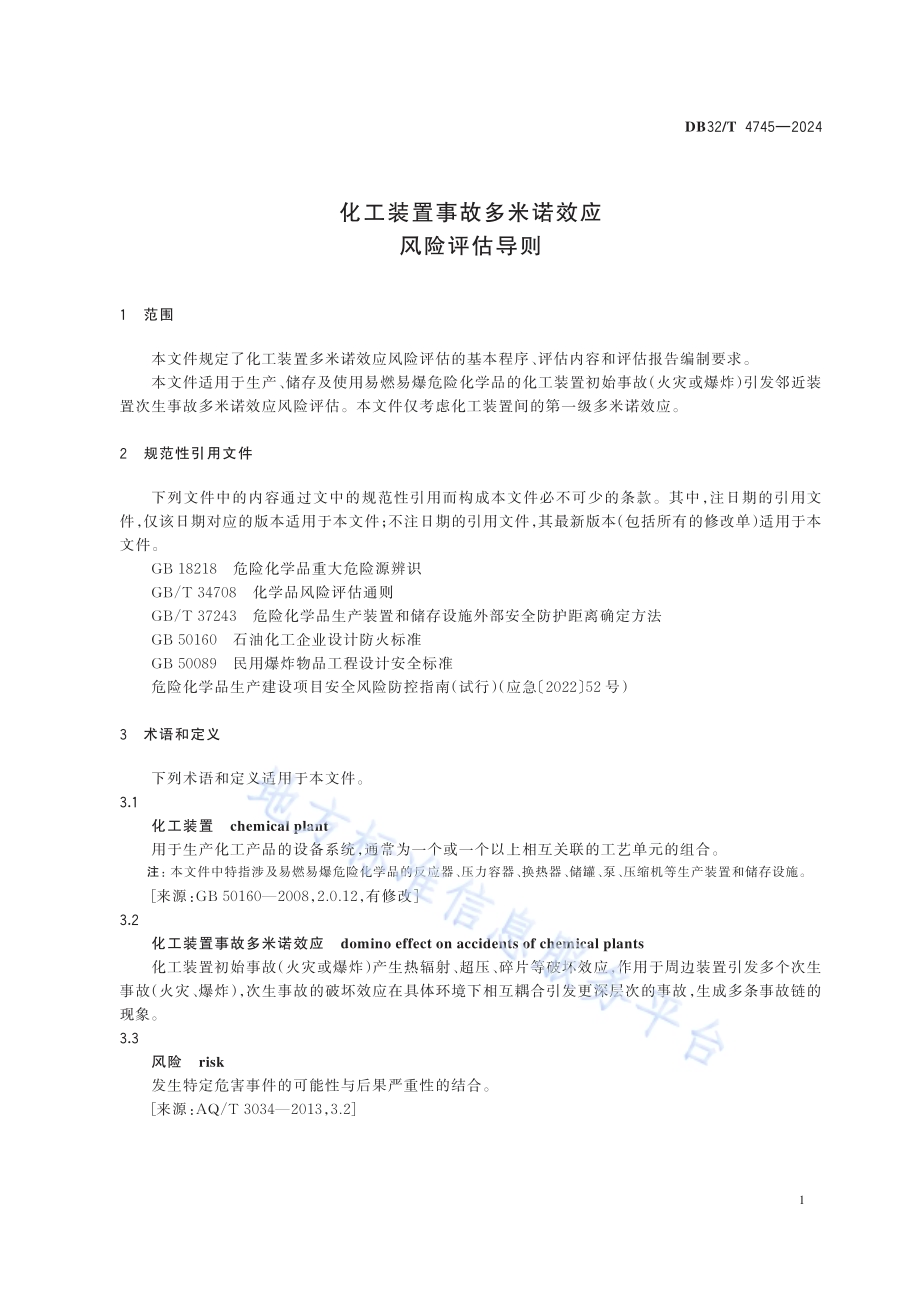

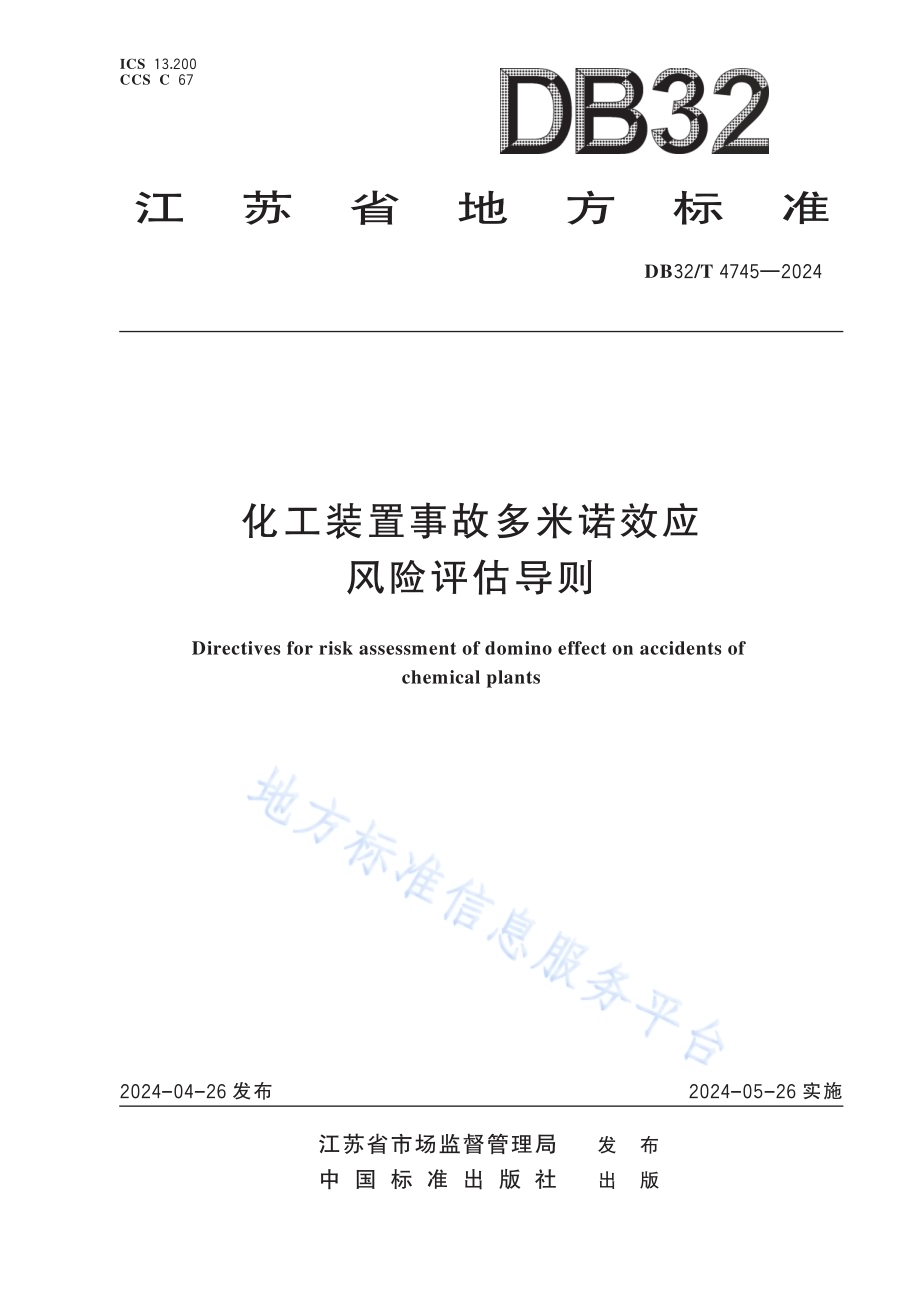

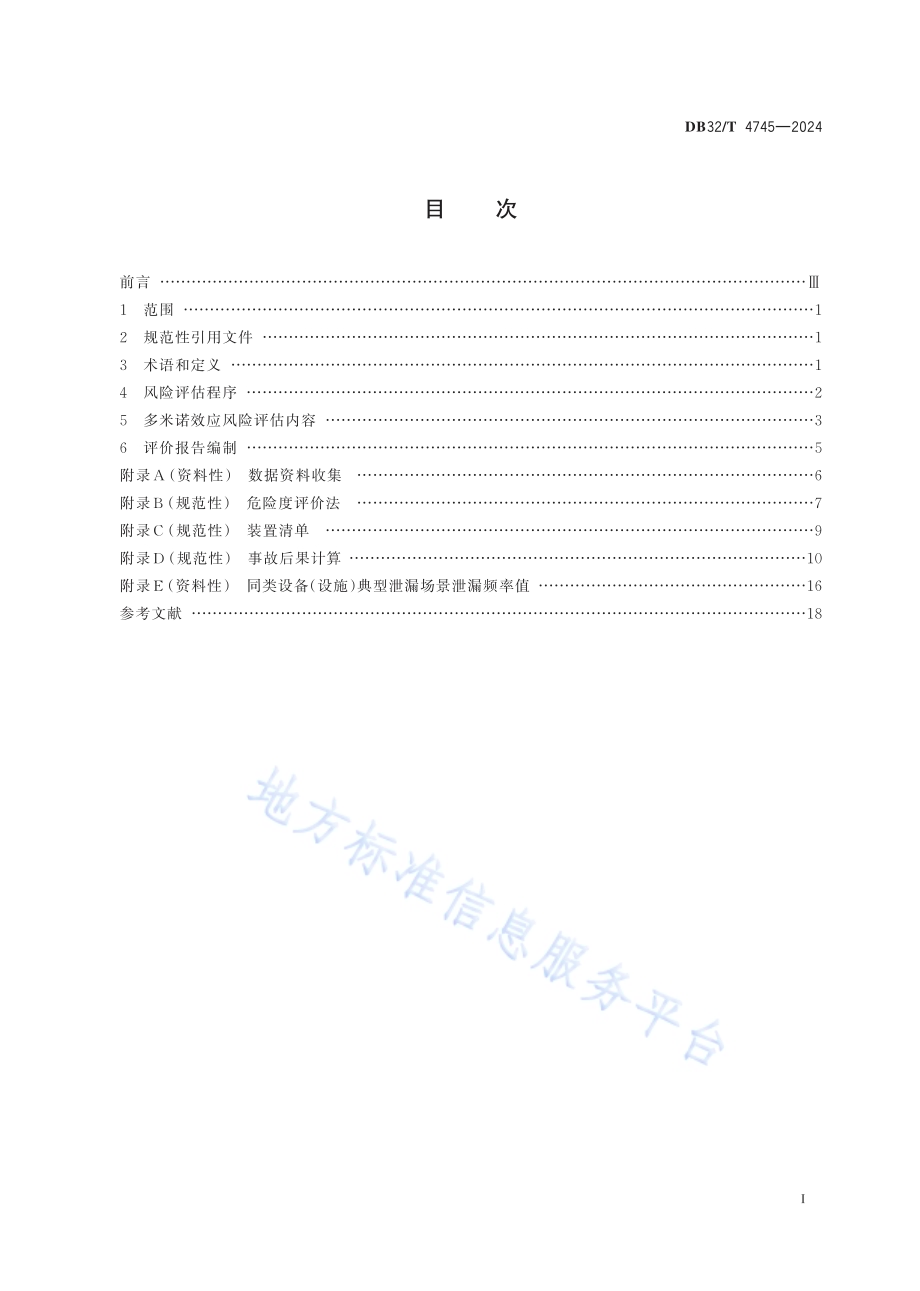

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版化工装置事故多米诺效应风险评估导则Directives for risk assessment of domino effect on accidents of chemical plants2 0 2 4-0 4-2 6 发布 2 0 2 4-0 5-2 6 实施CCS C 6 7DB 3 2/T 4 7 4 5 2 0 2 4ICS 1 3.2 0 0DB 3 2/T 4 7 4 5 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 风 险 评 估 程 序 25 多 米 诺 效 应 风 险 评 估 内 容 36 评 价 报 告 编 制 5附 录 A（资 料 性）数 据 资 料 收 集 6附 录 B（规 范 性）危 险 度 评 价 法 7附 录 C（规 范 性）装 置 清 单 9附 录 D（规 范 性）事 故 后 果 计 算 10附 录 E（资 料 性）同 类 设 备（设 施）典 型 泄 漏 场 景 泄 漏 频 率 值 16参 考 文 献 18目 次DB 3 2/T 4 7 4 5 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 应 急 管 理 厅 提 出 并 组 织 实 施。本 文 件 由 江 苏 省 安 全 生 产 标 准 化 技 术 委 员 会 归 口。本 文 件 起 草 单 位：江 苏 省 安 全 生 产 科 学 研 究 院、南 京 工 业 大 学、南 京 江 北 新 材 料 科 技 园、江 苏 中 安 科技 服 务 有 限 公 司、江 苏 国 恒 安 全 评 价 咨 询 服 务 有 限 公 司、南 京 南 工 应 急 科 技 有 限 公 司。本 文 件 主 要 起 草 人：朱 桂 明、王 晓 明、蒋 军 成、吴 菲、张 明 广、王 强、谭 涛、张 彬、张 平、于 涛、张 华、戴 相 禄、蔡 琢、许 亮、朱 俊 杰、朱 晓 玉、张 峰、潘 文 洁。DB 3 2/T 4 7 4 5 2 0 2 4化工装置事故多米诺效应风险评估导则1 范围本 文 件 规 定 了 化 工 装 置 多 米 诺 效 应 风 险 评 估 的 基 本 程 序、评 估 内 容 和 评 估 报 告 编 制 要 求。本 文 件 适 用 于 生 产、储 存 及 使 用 易 燃 易 爆 危 险 化 学 品 的 化 工 装 置 初 始 事 故（火 灾 或 爆 炸）引 发 邻 近 装置 次 生 事 故 多 米 诺 效 应 风 险 评 估。本 文 件 仅 考 虑 化 工 装 置 间 的 第 一 级 多 米 诺 效 应。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB 18218 危 险 化 学 品 重 大 危 险 源 辨 识GB/T 34708 化 学 品 风 险 评 估 通 则GB/T 37243 危 险 化 学 品 生 产 装 置 和 储 存 设 施 外 部 安 全 防 护 距 离 确 定 方 法GB 50160 石 油 化 工 企 业 设 计 防 火 标 准GB 50089 民 用 爆 炸 物 品 工 程 设 计 安 全 标 准危 险 化 学 品 生 产 建 设 项 目 安 全 风 险 防 控 指 南（试 行）（应 急 2022 52 号）3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 化工装置 chemical plant用 于 生 产 化 工 产 品 的 设 备 系 统，通 常 为 一 个 或 一 个 以 上 相 互 关 联 的 工 艺 单 元 的 组 合。注：本 文 件 中 特 指 涉 及 易 燃 易 爆 危 险 化 学 品 的 反 应 器、压 力 容 器、换 热 器、储 罐、泵、压 缩 机 等 生 产 装 置 和 储 存 设 施。来 源：GB 501602008，2.0.12，有 修 改3.2 化工装置事故多米诺效应 domino effect on accidents of chemical plants化 工 装 置 初 始 事 故（火 灾 或 爆 炸）产 生 热 辐 射、超 压、碎 片 等 破 坏 效 应，作 用 于 周 边 装 置 引 发 多 个 次 生事 故（火 灾、爆 炸），次 生 事 故 的 破 坏 效 应 在 具 体 环 境 下 相 互 耦 合 引 发 更 深 层 次 的 事 故，生 成 多 条 事 故 链 的现 象。3.3 风险 risk发 生 特 定 危 害 事 件 的 可 能 性 与 后 果 严 重 性 的 结 合。来 源：AQ/T 30342013，3.21DB 3 2/T 4 7 4 5 2 0 2 43.4 风险评估 risk assessment对 某 一 装 置 设 施 或 作 业 活 动 中 发 生 事 故 频 率 和 后 果 进 行 分 析，并 与 风 险 可 接 受 标 准 进 行 比 较 的 系 统分 析 方 法，通 常 通 过 个 人 风 险 和 社 会 风 险 两 类 指 标 进 行 表 征。来 源：AQ/T 30462013，3.7，有 修 改4 风险评估程序化 工 装 置 事 故 多 米 诺 效 应 风 险 评 估 程 序，见 流 程 图 1。图 1化工装置事故多米诺效应风险评估程序图2DB 3 2/T 4 7 4 5 2 0 2 45 多米诺效应风险评估内容5.1 数据资料收集成 立 评 价 项 目 组，项 目 组 成 员 不 应 少 于 4 人，专 业 应 至 少 涵 盖 总 图 设 计、工 艺、设 备、安 全 管 理 等。应根 据 评 价 目 标 装 置 区 域 确 定 所 需 收 集 的 数 据 资 料，包 括 但 不 限 于 附 录 A。5.2 初始事故装置辨识采 用 危 险 度 评 价 法（按 照 附 录 B）对 带 压 管 道、固 定 的 带 压 容 器 和 储 罐、固 定 的 常 压 容 器 和 储 罐、泵 和压 缩 机、换 热 器、压 力 释 放 装 置 等 设 备（设 施）进 行 初 步 评 估 排 序 后，按 附 录 C 给 出 的 清 单 格 式 编 制 初 始事 故 装 置 清 单。储 存 爆 炸 物 的 仓 库 则 直 接 列 入 初 始 事 故 装 置 清 单。若 装 置 涉 及 爆 炸 物，则 采 用 事 故 后 果 法 分 析 事 故 后 果；否 则 采 用 定 量 风 险 评 价 法 分 析 风 险。5.3 事故后果法5.3.1 最严重事故情况确定辨 识 装 置 或 设 施（仓 库）内 涉 及 爆 炸 物 的 单 元，应 按 照 GB 50089 的 要 求，确 定 装 置 或 设 施（仓 库）内能 够 发 生 同 时 爆 炸 的 最 大 爆 炸 物 数 量，并 将 该 数 量 爆 炸 物 同 时 发 生 爆 炸 的 场 景 作 为 最 严 重 事 故 情 景，不考 虑 装 置 反 应 爆 炸。5.3.2 目标装置筛选根 据 最 严 重 事 故 情 景 以 及 附 录 D 中 公 式（D.28）爆 炸 事 故 后 果 计 算 模 型，按 照 D.1.6 计 算 多 米 诺 事故 半 径，筛 选 出 多 米 诺 事 故 半 径 内 的 目 标 装 置。应 按 照 表 D.2 中 各 类 目 标 装 置 在 超 压 作 用 下 的 破 坏 条 件 概 率 单 位 公 式，按 照 公 式（D.30）计 算 目 标装 置 的 破 坏 概 率。将 破 坏 条 件 概 率 单 位 大 于 70%的 目 标 装 置 列 入 最 终 目 标 装 置 清 单。5.3.3 事故后果叠加选 取 事 故 造 成 人 员 死 亡 概 率 为 50%的 半 径 作 为 死 亡 半 径，按 照 附 录 D 计 算 火 灾、爆 炸 事 故 后 果 的死 亡 半 径。将 初 始 事 故 及 目 标 装 置 次 生 事 故 的 死 亡 半 径 进 行 事 故 后 果 空 间 上 综 合 叠 加。5.4 定量风险评价法5.4.1 发生频率发 生 频 率 参 照 以 下 数 据 来 源：a）工 业 失 效 数 据 库，泄 漏 场 景 与 失 效 数 据 场 景 基 本 假 设 相 一 致；b）企 业 历 史 数 据，历 史 数 据 充 足 并 具 有 统 计 意 义；c）供 应 商 的 数 据，谨 慎 使 用；d）基 于 可 靠 性 的 失 效 概 率 模 型；e）同 类 设 备（设 施）典 型 泄 漏 场 景 泄 漏 频 率 值 参 见 附 录 E 中 表 E.1 表 E.7。5.4.2 最大可能事故情景确定最 大 可 能 事 故 按 照 GB/T 37243 与 GB 18218 应 同 时 满 足 以 下 两 个 条 件：a）设 备 发 生 最 大 可 能 事 故 情 景 的 泄 漏 频 率10-6 a-1；3DB 3 2/T 4 7 4 5 2 0 2 4b）涉 及 易 燃 液 体、易 燃 气 体 和 压 缩 气 体、液 化 气 体 的 化 工 装 置，其 设 计 最 大 量 与 GB 18218 中 规 定的 临 界 量 比 值 之 和 大 于 或 等 于 1 的 应 采 用 定 量 风 险 评 价 方 法；上 述 物 质 以 外 的 化 工 装 置 参 照 采用 定 量 风 险 评 价 方 法。5.4.3 目标装置筛选根 据 初 始 最 大 可 能 事 故 情 景 以 及 公 式（D.1）、公 式（D.15）、公 式（D.18）、公 式（D.23），按 照 D.1.6 计 算多 米 诺 事 故 半 径，筛 选 多 米 诺 事 故 半 径 内 的 各 类 目 标 装 置。应 按 照 表 D.2 中 各 类 目 标 装 置 在 热 辐 射 和 超 压 作 用 下 的 破 坏 条 件 概 率 单 位 公 式 和 公 式（D.30）计 算目 标 装 置 的 破 坏 概 率，形 成 以 初 始 事 故 装 置 事 故 为 源 头，最 终 目 标 装 置 次 生 事 故 为 终 点 的 多 条 事 故 链。5.4.4 事故链风险耦合针 对 初 始 事 故 和 次 生 事 故 构 成 的 多 条 事 故 单 链5，按 照 公 式（D.31）计 算 每 条 事 故 单 链 上 最 终 目 标 装置 或 设 备（设 施）的 破 坏 概 率，计 算 初 始 事 故 和 次 生 事 故 风 险 耦 合 下 个 人 风 险 和 社 会 风 险。5.4.5 风险基准对比事 故 周 边 的 最 终 目 标 装 置 或 设 备（设 施）所 承 受 的 个 人 风 险，宜 按 照 GB 36894 的 个 人 风 险 基 准 判 定风 险 是 否 可 接 受。5.5 安全对策措施根 据 筛 选 的 初 始 事 故 装 置 以 及 最 大 可 能 事 故 的 情 景，确 定 事 故 后 果 影 响 及 多 米 诺 效 应 影 响 的 目 标 装置，采 取 以 下 安 全 对 策 措 施，包 括 但 不 限 于：a）优 化 生 产 工 艺。研 究 并 优 化 生 产 工 艺，改 变 工 艺 路 线 或 优 化 反 应 条 件，提 升 工 艺 本 质 安 全。b）优 化 自 动 化 控 制 措 施。采 取 自 动 化 控 制、紧 急 切 断、紧 急 停 车、安 全 联 锁、检 测 报 警 等 控 制 方 案和 安 全 管 控 措 施，提 高 设 备 安 全 可 靠 性。c）降 低 储 量。降 低 主 要 生 产 装 置 的 在 线 量、储 存 设 施 的 储 存 量。d）优 化 建（构）筑 物 安 全 设 施。依 据 国 家 相 关 法 律 法 规 和 标 准 规 范 中 建（构）筑 物 火 灾 危 险 性 分 类、耐 火 等 级、防 爆、抗 震、层 数、面 积、防 火 分 区、安 全 出 口 及 安 全 疏 散 距 离 的 要 求，设 置 必 要 的 防火、泄 爆、抗 爆、防 腐、耐 火 保 护、通 风、排 烟、除 尘、降 温 等 安 全 设 施。e）优 化 装 置 或 设 备 防 护 措 施。采 取 隔 热、喷 淋 等 措 施 降 低 热 辐 射 破 坏 效 应；采 取 泄 压、隔 爆、泄 爆、自 动 抑 爆 等 措 施 降 低 超 压 冲 击 波 破 坏 效 应。f）优 化 消 防 救 援 及 应 急 处 置。优 化 消 防 站 的 车 辆、消 防 器 材、个 人 防 护 装 备 配 备；新 建、待 建 企 业优 化 消 防 给 水 系 统、消 防 水 源、消 防 管 网 布 置、消 防 泵 房 及 消 防 泵 设 置、消 防 水 池（罐）、各 类 灭 火系 统、冷 却 设 施、灭 火 器 配 置、灭 火 药 剂 及 其 储 存 等 的 设 计。g）优 化 定 岗 定 员。涉 及 硝 化、加 氢、氮 化、氟 化、重 氮 化、过 氧 化 等 的 生 产 车 间（区 域），涉 及 易 燃 易爆、毒 性 气 体、毒 性 粉 尘、爆 炸 性 粉 尘 的 作 业 现 场 或 厂 房，应 按 照 危 险 化 学 品 生 产 建 设 项 目 安 全风 险 防 控 指 南（试 行）的 要 求 优 化 定 岗 定 员。h）优 化 总 平 面 布 置。新 建 企 业 从 防 火 间 距、功 能 分 区、最 小 频 率 风 向 等 方 面 优 化 化 工 装 置 的 布 局，从 防 火 间 距、主 导 风 向 等 方 面 优 化 总 平 面 布 置 中 消 防 泵 房、消 防 站 的 位 置。4DB 3 2/T 4 7 4 5 2 0 2 46 评价报告编制6.1 评价报告主要内容评 估 报 告 应 包 括 但 不 限 于 以 下 内 容：a）概 述，包 含 评 估 目 的、评 估 范 围 及 评 估 依 据；b）化 工 装 置 概 况；c）初 始 事 故 装 置 辨 识；d）最 严 重 事 故 情 景 或 最 大 可 能 事 故 情 景 选 取；e）目 标 装 置 筛 选；f）事 故 后 果 叠 加 或 事 故 链 风 险 耦 合 和 风 险 基 准 对 比；g）判 定 事 故 后 果 及 多 米 诺 效 应；h）安 全 对 策 措 施；i）评 估 结 论。6.2 评价报告要求评 估 报 告 的 内 容 应 简 洁、准 确，评 估 过 程 科 学、规 范。6.3 评价报告附件评 估 报 告 附 件 应 包 括 但 不 限 于 以 下 内 容：a）化 工 企 业 总 平 面 布 置 图、初 始 事 故 装 置 分 布 图、多 米 诺 效 应 影 响 范 围 图、事 故 后 果 范 围 图、重 大危 险 源 分 布 图、消 防 安 全 重 点 单 位 分 布 图、风 险 源 四 色 等 级 分 布 图、应 急 避 难 场 所 分 布 图 等；b）被 评 估 化 工 企 业 提 供 的 原 始 资 料 目 录 或 复 制 件 等；c）其 他。6.4 评估报告格式评 估 报 告 格 式 一 般 包 括：a）封 面；b）目 录；c）前 言；d）正 文；e）附 件 及 附 录。5DB 3 2/T 4 7 4 5 2 0 2 4附 录 A（资料性）数据资料收集数 据 资 料 收 集 见 表 A.1。表 A.1数据资料收集类 别危 害 信 息设 计 和 运 营 数 据减 缓 控 制 系 统管 理 系 统自 然 条 件历 史 数 据材 料 信 息人 口 数 据风 险 基 准应 急 预 案数 据 收 集爆 炸 物、易 燃 液 体、易 燃 气 体 及 压 缩 液 化 气 体 物 质 存 量、危 险 物 质 安 全 技 术 说 明 书（SDS）、现 有的 工 艺 危 害 分 析 如 危 险 与 可 操 作 性 分 析（HAZAP）结 果、点 火 源 等安 全 规 划、安 全 设 计、区 域 位 置 图、平 面 布 置 图、技 术 说 明、工 艺 技 术 程 序、安 全 操 作 规 程、工 艺 流程 图（PFD）、管 道 和 仪 表 流 程 图（P&ID）、设 备 数 据、管 道 数 据、运 行 数 据 等探 测 和 隔 离 系 统、联 锁 切 断 等（可 燃 气 体 和 有 毒 气 体 检 测、火 焰 探 测、电 视 监 控）、消 防、水 幕 等 减缓 控 制 系 统管 理 制 度（设 备 完 好 性 管 理 制 度、本 质 安 全 设 计、采 购、制 造、安 装 质 量 控 制、运 行 维 护、检 验 和 测试、预 防 性 维 护、缺 陷 管 理、泄 漏 管 理、数 据 库 管 理）、操 作 和 维 修 手 册、培 训、应 急、事 故 调 查、承包 商 管 理、机 械 完 整 性 管 理、变 更 和 作 业 程 序 等大 气 参 数（气 压、温 度、湿 度、太 阳 辐 射 等）、风 速、风 向 及 大 气 稳 定 度 联 合 频 率；现 场 周 边 地 形、现场 建 筑 物 等事 故 案 例、设 备 失 效 统 计 资 料、各 设 备（设 施）典 型 泄 漏 场 景 泄 漏 频 率 值（见 附 录 E）制 造 各 设 备（设 施）所 用 材 料 性 能 资 料评 价 范 围 内 人 口 分 布区 域 内 防 护 目 标 个 人、社 会 风 险 基 准企 业、园 区 内 事 故 应 急 救 援 预 案6DB 3 2/T 4 7 4 5 2 0 2 4附 录 B（规范性）危险度评价法危 险 度 评 价 法 是 以 各 设 备（设 施）的 物 料、容 量、温 度、压 力 和 操 作 等 五 项 指 标 进 行 评 定，每 一 项 又 分为 A、B、C、D 四 个 类 别，分 别 给 定 10 分、5 分、2 分、0 分，最 后 根 据 这 些 分 值 之 和 来 评 定 该 设 备（设 施）的 危险 程 度 等 级。危 险 度 评 价 取 值 表 见 表 B.1。危 险 度 分 级 见 表 B.2。表 B.1危险度评价取值表工 程 指 标物 质（系 指 单 元 中危 险、有 害 程 度 最大 的 物 质）容 量c温 度压 力操 作a 物 质 火 灾 危 险 性 分 类 按 GB 50160 中 可 燃 物 质 的 火 灾 危 险 性 分 类 确 定。b 见 HG/T 20660 2017 表 1、表 2、表 3。c 有 触 媒 的 反 应，去 掉 触 媒 所 占 空 间；气 液 混 合 反 应，按 其 反 应 的 相 态 选 择 上 述 规 定。分 值A（10 分）1.甲 类 可 燃 气 体a；2.甲A类 物 质 及 液态 烃 类；3.甲 类 固 体；4.极 度 危 害 物 质b1.气 体 在 1 000 m3及 以 上；2.液 体 在 100 m3及以 上1 000 及 以 上 使用，其 操 作 温 度 在燃 点 以 上100 MPa 及 以 上1.临 界 放 热 和 特 别剧 烈 的 放 热 反 应 操作；2.在 爆 炸 极 限 范 围内 或 其 附 近 操 作B（5 分）1.乙 类 可 燃 气 体；2.甲B、乙A类 可 燃 液 体；3.乙 类 固 体；4.高 度 危 害 物 质1.气 体 在 500 m31 000 m3（不 包 括 1 000 m3）；2.液 体 在 50 m3100 m3（不包 括 100 m3）1.1 000 及 以 上 使 用，但 操作 温 度 在 燃 点 以 下；2.在 250 1 000（不 包括 1 000）使 用，其 操 作 温度 在 燃 点 以 上20 MPa100 MPa（不 包 括100 MPa）1.中 等 放 热 反 应（如 烷 基化、酯 化、加 成、氧 化、聚 合、缩 合 等 反 应）2.系 统 进 入 空 气 或 不 纯 物质，可 能 发 生 危 险 的 操 作；3.使 用 粉 状 或 雾 状 物 质，有可 能 发 生 粉 尘 爆 炸 的 操 作；4.单 批 式 操 作C（2 分）1.乙B、丙A、丙B类 可 燃 液 体；2.丙 类 可 燃 固 体；3.中、轻 度 危 害 物 质1.气 体 在 100 m3500 m3（不 包 括 500 m3）；2.液 体 在 10 m350 m3（不包 括 50 m3）1.250 1 000（不 包 括1 000）使 用，但 操 作 温 度在 燃 点 以 下；2.在 低 于 250 时 使 用，操作 温 度 在 燃 点 以 上1 MPa20 MPa（不 包 括20 MPa）1.轻 微 放 热 反 应（如 加 氢、水 合、异 构 化、磺 化、中 和 等反 应）操 作；2.在 精 制 过 程 中 伴 有 化 学反 应；3.单 批 式 操 作，但 开 始 使 用机 械 等 手 段 进 行 程 序 操 作；4.有 一 定 危 险 的 操 作D（0 分）不 属 于 左 述 之 A、B、C 项 的 物 质1.气 体100 m3；2.液 体10 m3在 低 于 250 时使 用，操 作 温 度在 燃 点 以 下1 MPa 以 下无 危 险 的 操 作7DB 3 2/T 4 7 4 5 2 0 2 4表 B.2危险度分级总 分 值等 级危 险 程 度16 分高 度 危 险11 分15 分中 度 危 险10 分低 度 危 险选 择 总 分 值11 分 的 设 备（设 施）进 行 评 估。8DB 3 2/T 4 7 4 5 2 0 2 4附 录 C（规范性）装置清单初 始 事 故 装 置 清 单 和 目 标 装 置 清 单 分 别 见 表 C.1 和 表 C.2。表 C.1初始事故装置清单序 号1234567 注：固 定 的 带 压 容 器 和 储 罐 分 为 以 下 三 类。a）带 压 容 器：内 部 绝 对 压 力 大 于 0.1 MPa 的 储 存 容 器。例 如 分 液 罐、压 力 储 罐 等。b）工 艺 容 器：在 容 器 内，物 质 发 生 物 理 性 质 变 化（如 温 度 或 相 态）的 容 器。如 果 容 器 仅 仅 发 生 液 位 的 变 化，则它 作 为 一 个 带 压 容 器（不 包 括 具 有 管 程 和 壳 程 结 构 的 换 热 器）。例 如 蒸 馏 塔、过 滤 器 等。c）反 应 容 器：在 容 器 内 物 质 发 生 了 化 学 变 化 的 容 器。如 果 在 一 个 容 器 内 发 生 了 物 质 混 合 放 热，则 该 容 器 也 作为 一 个 反 应 容 器。例 如 通 用 反 应 器、釜 式 反 应 器、床 式 反 应 器 等。设 备（设 施）种 类管 道固 定 的 带 压 容 器 和 储 罐固 定 的 常 压 容 器 和 储 罐泵 和 压 缩 机换 热 器压 力 释 放 装 置储 存 爆 炸 物 的 仓 库类 别初 始 事 故 装 置初 始 事 故 装 置初 始 事 故 装 置初 始 事 故 装 置初 始 事 故 装 置初 始 事 故 装 置初 始 事 故 装 置表 C.2目标装置清单序 号1234567 注：固 定 的 带 压 容 器 和 储 罐 分 为 以 下 三 类。a）带 压 容 器：内 部 绝 对 压 力 大 于 0.1 MPa 的 储 存 容 器。例 如 分 液 罐、压 力 储 罐 等。b）工 艺 容 器：在 容 器 内，物 质 发 生 物 理 性 质 变 化（如 温 度 或 相 态）的 容 器。如 果 容 器 仅 仅 发 生 液 位 的 变 化，则它 作 为 一 个 带 压 容 器（不 包 括 具 有 管 程 和 壳 程 结 构 的 换 热 器）。例 如 蒸 馏 塔、过 滤 器 等。c）反 应 容 器：在 容 器 内 物 质 发 生 了 化 学 变 化 的 容 器。如 果 在 一 个 容 器 内 发 生 了 物 质 混 合 放 热，则 该 容 器 也 作为 一 个 反 应 容 器。例 如 通 用 反 应 器、釜 式 反 应 器、床 式 反 应 器 等。设 备（设 施）种 类管 道固 定 的 带 压 容 器 和 储 罐固 定 的 常 压 容 器 和 储 罐泵 和 压 缩 机换 热 器压 力 释 放 装 置储 存 爆 炸 物 的 仓 库类 别目 标 装 置目 标 装 置目 标 装 置目 标 装 置目 标 装 置目 标 装 置目 标 装 置9DB 3 2/T 4 7 4 5 2 0 2 4附 录 D（规范性）事故后果计算D.1 源项事故后果范围计算D.1.1 池火池 火 火 焰 的 几 何 尺 寸 及 热 辐 射 参 数 计 算 执 行 公 式（D.1）公 式（D.14）。q(r)=q0（1-0.058ln r）V（D.1）q0=0.25 D2 HCmffh0.25 D2+D L（D.2）LD=42 mf(0g D)0.61（D.3）D=(4 S)12（D.4）S=W(Hmin)（D.5）V=V2V+V2H（D.6）VH=A-B（D.7）A=(b-1)/sb2-1arctan(b+1)(s-1)(b-1)(s+1)（D.8）B=(a-1)/sa2-1arctan(a+1)(s-1)(a-1)(s+1)（D.9）VV=arctan h/(s2-1)0.5/s+h(J-K)/s（D.10）J=a()a2-10.5arctan()a+1)()s-1()a-1()s+1 0.5（D.11）K=arctan(s-1)/(s+1)0.5（D.12）a=h2+s2+12 s（D.13）b=1+s22 s（D.14）式 中：r 目 标 装 置 到 火 焰 中 心 的 距 离，单 位 为 米（m）；q0 火 焰 表 面 的 热 通 量，单 位 为 千 瓦 每 平 方 米（kW/m2）；q(r)目 标 装 置 接 收 到 的 热 通 量，单 位 为 千 瓦 每 平 方 米（kW/m2）；D 液 池 直 径，单 位 为 米（m）；S 防 火 堤 所 围 面 积，单 位 为 平 方 米（m2）；W 泄 漏 液 体 质 量，单 位 为 千 克（kg）；Hmin 最 小 物 料 层 厚 度，单 位 为 米（m）；1 0DB 3 2/T 4 7 4 5 2 0 2 4 液 体 的 密 度，单 位 为 千 克 每 立 方 米（kg/m3）；L 火 焰 高 度，单 位 为 米（m）；mf 燃 烧 速 率，单 位 为 千 克 每 平 方 米 秒kg/（m2s）；0 空 气 密 度，单 位 为 千 克 每 立 方 米（kg/m3）；g 重 力 加 速 度，单 位 为 米 每 二 次 方 秒（m/s2）；HC 燃 烧 热，单 位 为 千 焦 每 千 克（kJ/kg）；fh 热 辐 射 系 数，可 取 0.15；V 视 觉 系 数；s 目 标 装 置 到 火 焰 垂 直 轴 的 距 离 与 火 焰 半 径 之 比；h 火 焰 高 度 与 直 径 之 比；A、B、J、K、VH、VV 引 入 的 中 间 变 量。D.1.2 沸腾液体扩展蒸气云爆炸（BLEVE）沸 腾 液 体 扩 展 蒸 气 云 爆 炸 热 辐 射 模 型 计 算 执 行 公 式（D.15）公 式（D.17）。q(r)=q0R2r(1-0.058ln r)(R2+r2)3 2（D.15）R=2.9 W1/3（D.16）t=0.45 W1/3（D.17）式 中：r 目 标 装 置 到 火 球 中 心 的 平 均 距 离，单 位 为 米（m）。q(r)目 标 装 置 接 收 到 的 热 通 量，单 位 为 千 瓦 每 平 方 米（kW/m2）；q0 火 焰 表 面 的 热 通 量，单 位 为 千 瓦 每 平 方 米（kW/m2）；柱 形 罐 取 270 W/m2，球 形 罐 取200 W/m2；R 火 球 直 径，单 位 为 米（m）；W 火 球 中 消 耗 的 可 燃 物 质 量，单 位 为 千 克（kg）；单 罐 存 储，取 罐 容 量 的 50%；双 罐 存 储，取 罐容 量 的 70%；多 罐 存 储，取 罐 容 量 的 90%；t 火 球 持 续 时 间，单 位 为 秒（s）。D.1.3 喷射火喷 射 火 热 辐 射 通 量 模 型 计 算 执 行 公 式（D.18）公 式（D.21）。q(r)=a m HcFp（D.18）a=2.02(pwXs)-0.09（D.19）pw=101 325 RH e()14.411 4-5 328T1（D.20）Fp=14 r2（D.21）式 中：q(r)目 标 装 置 接 收 的 热 通 量，单 位 为 千 瓦 每 平 方 米（kW/m2）；a 大 气 传 输 率；热 辐 射 系 数；m 燃 料 质 量 流 速，单 位 为 千 克 每 秒（kg/s）；1 1DB 3 2/T 4 7 4 5 2 0 2 4 Hc 燃 烧 热，单 位 为 千 焦 每 千 克（kJ/kg）；pw 大 气 中 水 蒸 气 的 分 压，单 位 为 帕（Pa）；Xs 目 标 到 火 焰 表 面 的 距 离，单 位 为 米（m）；RH 相 对 湿 度，%；T1 环 境 温 度，单 位 为 开 尔 文（K）；Fp 视 角 因 子；r 目 标 装 置 到 火 焰 中 心 的 距 离，单 位 为 米（m）。D.1.4 蒸气云爆炸（TNO）蒸 气 云 爆 炸 计 算 执 行 公 式（D.22）公 式（D.24）。E=Vs 3.5 106（D.22）-R=r(E/p0)1/3（D.23）p=-psp0（D.24）式 中：E 爆 炸 源 内 燃 料 空 气 混 合 物 的 燃 烧 能，单 位 为 焦（J）；Vs 爆 炸 源 中 燃 料 空 气 混 合 物 体 积，单 位 为 立 方 米（m）；-R 爆 炸 源 的 Sachs 比 拟 距 离（无 量 纲）；r 目 标 装 置 到 爆 炸 源 中 心 的 距 离，单 位 为 米（m）；p 爆 炸 超 压 值，单 位 为 帕（Pa）；p0 环 境 大 气 压，单 位 为 帕（Pa）；-psSachs 比 拟 爆 炸 超 压（无 量 纲），见 图 D.1。图 D.1TNO 模型的 Sachs 比拟超压D.1.5 TNT 当量爆炸模型爆 炸 物 发 生 爆 炸 情 景 时 目 标 装 置 到 爆 炸 点 的 距 离 计 算 执 行 公 式（D.25）和 公 式（D.26）。1 2DB 3 2/T 4 7 4 5 2 0 2 4WTNT=Eg4 500（D.25）p=14WTNTr3+4.3WTNT2/3r2+1.1WTNT1/3r（D.26）压 力 容 器 产 生 物 理 爆 炸 的 能 量 计 算 执 行 公 式（D.27）。Eg=p V()k-1 1-()0.101 3pk-1k 103（D.27）式 中：Eg 气 体 的 爆 破 能 量，单 位 为 千 焦（kJ）；p 容 器 内 气 体 的 绝 对 压 力，单 位 为 兆 帕（MPa）；V 容 器 的 容 积，单 位 为 立 方 米（m3）；k 气 体 的 绝 热 指 数，空 气 取 值 1.4。p 冲 击 波 超 压 值，105Pa；Q 一 次 爆 炸 的 TNT 当 量，单 位 为 千 克（kg）；r 目 标 装 置 到 爆 炸 点 的 距 离，单 位 为 米（m）。采 用 公 式（D.28）和 表 D.1 结 合 进 行 多 米 诺 事 故 半 径 计 算。R0=rWTNT1 0003（D.28）式 中：WTNTTNT 当 量，单 位 为 千 克（kg）；R0 比 拟 距 离，单 位 为 米（m）；r 实 际 距 离，单 位 为 米（m）。表 D.1 1 0 0 0 kg TNT 爆炸时的冲击波超压R0/m超 压 p/kPaR0/m超 压 p/kPaR0/m超 压 p/kPa5294016235502362060181705520.5716702012660188127025796516995030577014.31075035437513125004033143304527D.1.6 多米诺事故半径在 事 故 后 果 模 型 范 围 内 确 定 多 米 诺 事 故 半 径。临 界 阈 值 热 辐 射 值 I、临 界 阈 值 超 压 值 p，代 入 公式（D.1）、公 式（D.15）、公 式（D.18）、公 式（D.23）、公 式（D.28），确 定 多 米 诺 事 故 半 径 rd，初 始 事 故 中 心 距 n个 目 标 装 置 T1、T2、Tn距 离 分 别 为 r1、r2、rn，ri（i=1，2，n）rd，目 标 装 置 Ti受 损。D.1.7 爆炸死亡半径给 定 暴 露 场 景 下，爆 炸 事 故 死 亡 区 内 的 人 员 如 缺 少 防 护，则 被 认 为 将 无 例 外 地 蒙 受 严 重 伤 害 或 死 亡，其 内 径 为 零，外 径 为 R0.5，表 示 外 圆 周 围 处 人 员 因 冲 击 波 作 用 导 致 肺 出 血 而 死 亡 的 概 率 为 0.5，它 与 爆 炸 量1 3DB 3 2/T 4 7 4 5 2 0 2 4之 间 的 关 系 由 式（D.29）确 定：R0.5=13.6(WTNT1 000)0.37（D.29）式 中：WTNT 蒸 气 云 TNT 当 量 质 量，单 位 为 千 克（kg）。D.2 目标装置破坏概率D.2.1 多米诺事故扩展判定准则多 米 诺 事 故 扩 展 判 断 准 则 执 行 公 式（D.30）。Pd=12-Y-5exp(-x2/2)d x（D.30）式 中：Pd 目 标 装 置 的 破 坏 概 率，0，1 之 间；Y0%100%破 坏 分 数 对 应 的 概 率 单 位 值。若 热 辐 射 或 超 压 的 最 低 临 界 阈 值 低 于 最 低 破 坏 阈 值，目 标 装 置 不 发 生 破 坏；若 高 于 最 低 破 坏 阈 值，目标 装 置 发 生 不 同 程 度 破 坏。多 米 诺 事 故 物 理 破 坏 效 应 的 阈 值 见 表 D.2。表 D.2物理破坏效应阈值计算表作 用 形 式超 压6热 辐 射7 注：Y 0%100%破 坏 分 数 对 应 的 概 率 单 位 值；p 目 标 装 置 承 受 的 最 大 峰 值 静 态 超 压，单 位 为 帕（Pa）；t f 装 置 失 效 时 间，单 位 为 秒（s）；V 装 置 体 积，单 位 为 立 方 米（m3）；I 目 标 装 置 上 的 热 辐 射 强 度，单 位 为 千 瓦 每 平 方 米（kW/m2）。目 标 装 置固 定 的 常 压 容 器 和 储 罐固 定 的 带 压 容 器 和 储 罐、管 道塔 型 装 置泵 和 压 缩 机、换 热 器固 定 的 常 压 容 器 和 储 罐、管 道固 定 的 带 压 容 器 和 储 罐破 坏 条 件 概 率 单 位 YY=-9.36+1.34ln(p)Y=-14.44+1.82ln(p)Y=-12.22+1.65ln(p)Y=-12.42+1.64ln(p)Y=12.54-1.847ln(t f)ln(t f)=-1.128ln(I)-2.667 10-5V+9.877Y=12.54-1.847ln(t f)ln(t f)=-0.947ln(I)+8.845 V0.032破 坏 阈 值5.17 kPa30 kPa17
