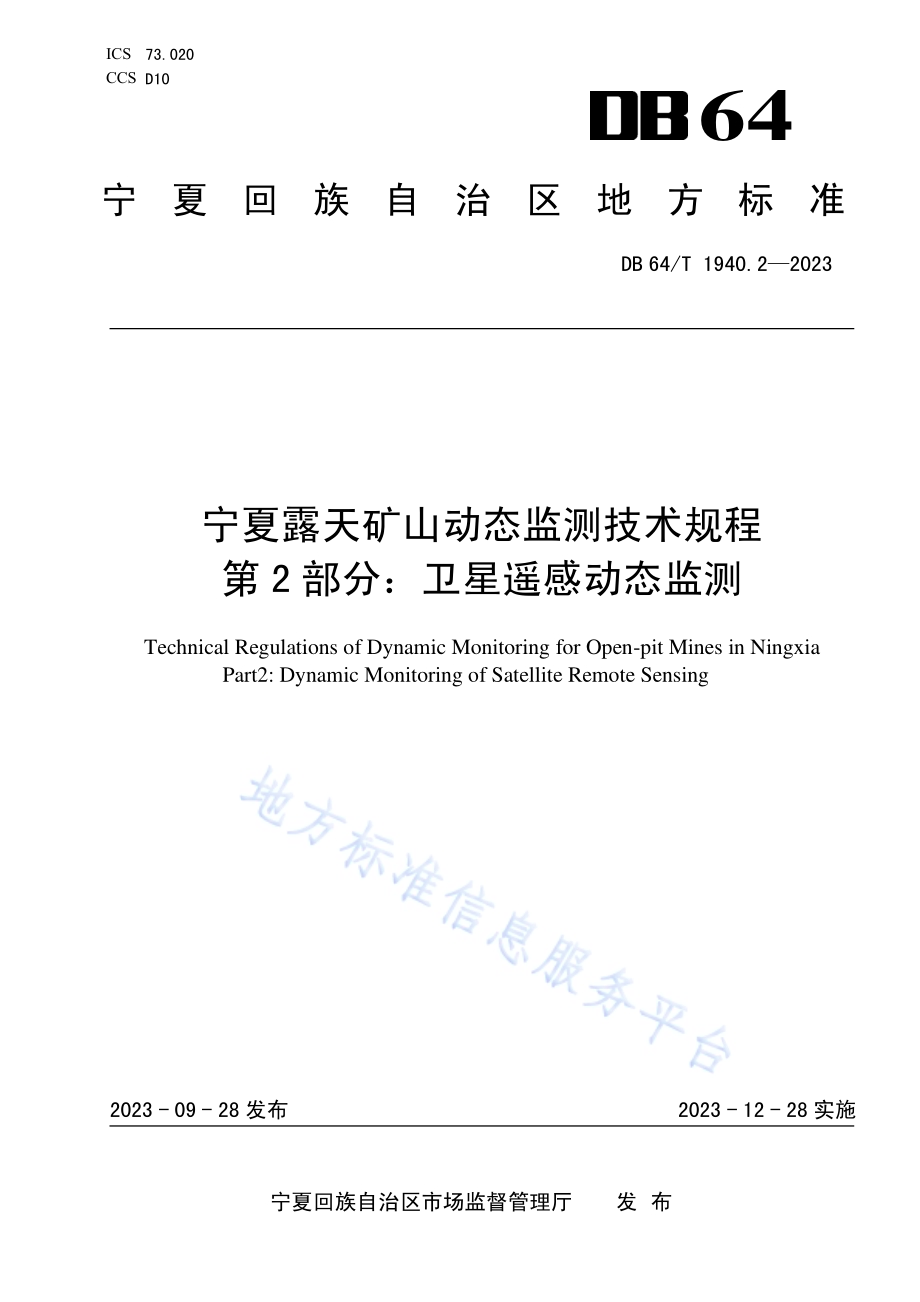

宁夏露天矿山动态监测技术规程 第2部分：卫星遥感动态监测DB64／T 1940.2—2023.pdf

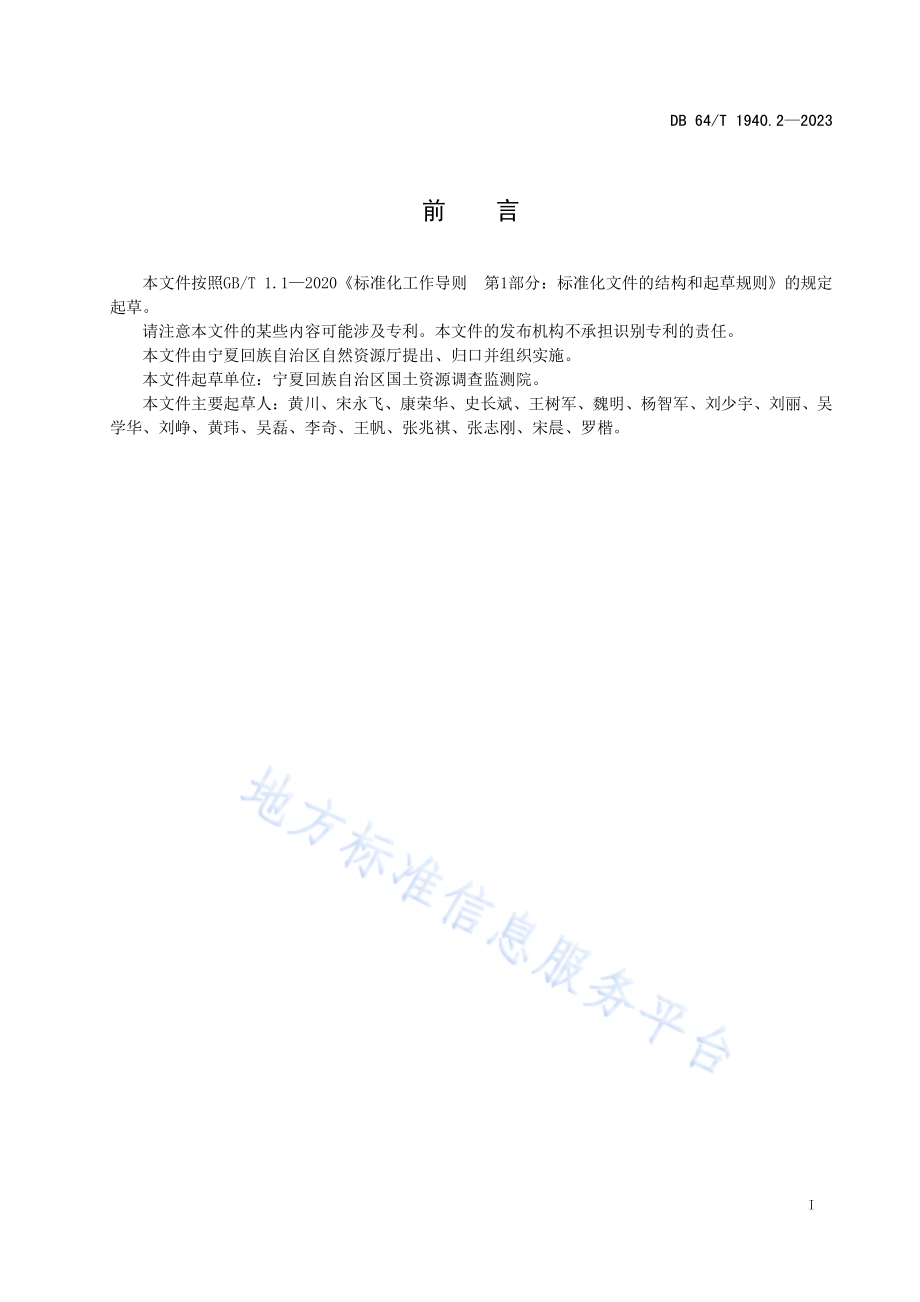

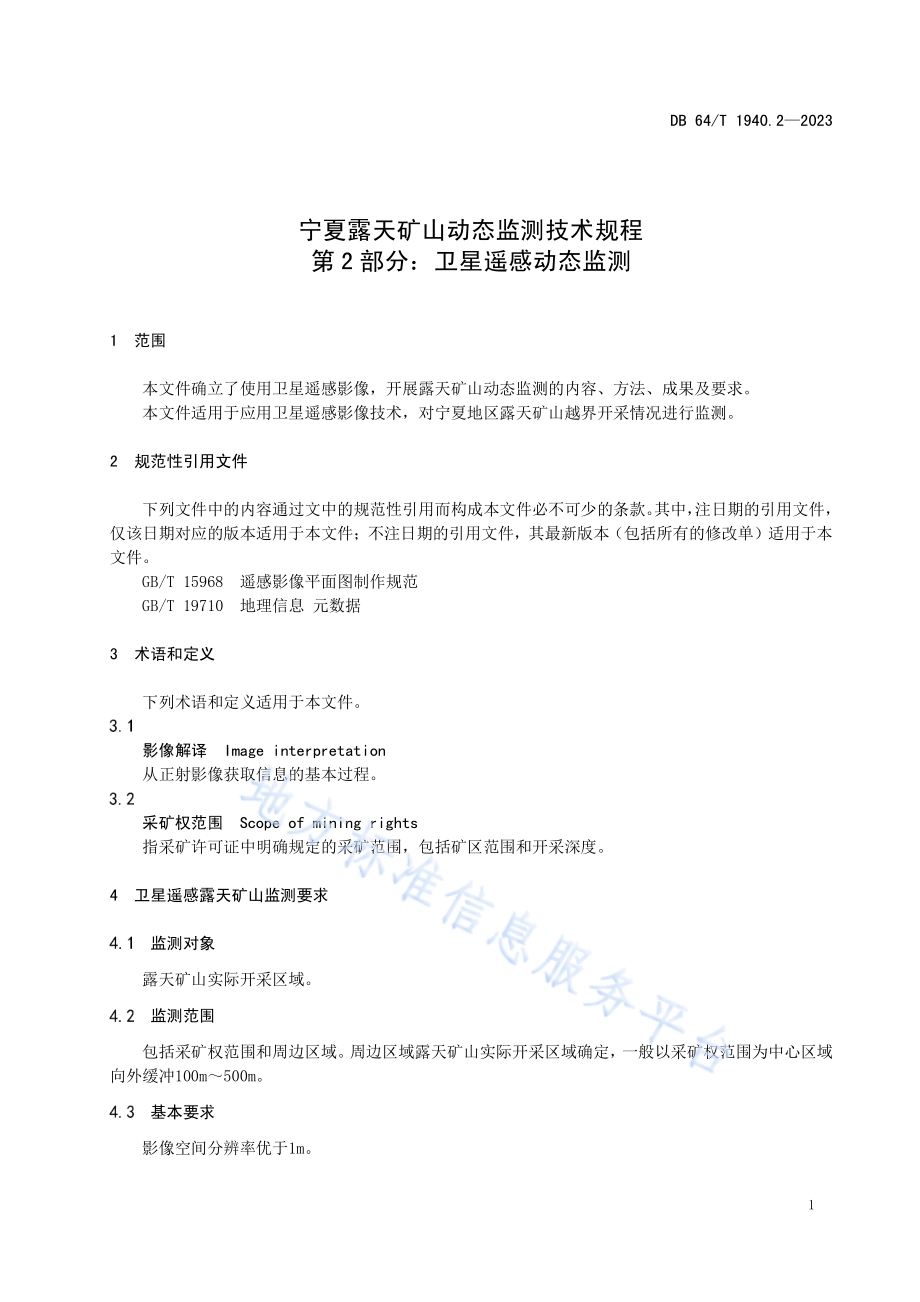

ICS 73.020 CCS D10 64 宁 夏 回 族 自 治 区 地 方 标 准 DB 64/T 1940.2 2023 宁夏露天 矿山动态 监测技术 规程 第2 部分：卫星遥 感动态监 测 Technical Regulations of Dynamic Monitoring for Open-pit Mines in Ningxia Part2:Dynamic Monitoring of Satellite Remote Sensing 2023-09-28 发布 2023-12-28 实施 宁夏回族 自治区 市 场监督管 理厅 发 布 DB 64/T 1940.2 2023 I 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及 专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由宁 夏回 族自 治区 自然资 源厅 提出、归 口并 组织实 施。本文件 起草 单位：宁 夏回 族自治 区国 土资 源调 查监 测院。本文件 主要 起草 人：黄川、宋永 飞、康荣 华、史长 斌、王 树军、魏 明、杨智 军、刘 少宇、刘 丽、吴学华、刘峥、黄 玮、吴磊、李奇、王 帆、张兆 祺、张志刚、宋 晨、罗楷。DB 64/T 1940.2 2023 1 宁夏露天 矿山动 态监测技 术规 程 第2 部分：卫星 遥感动态 监测 1 范围 本文件 确立 了使 用卫 星遥 感影像，开 展露 天矿 山动 态监测 的内 容、方法、成 果及要求。本文件 适用 于应 用卫 星遥 感影像 技术，对 宁夏 地区 露天矿 山越 界开 采情 况进 行监测。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 15968 遥 感影 像平 面图制 作规 范 GB/T 19710 地 理信 息 元 数据 3 术语和 定义 下列术 语和 定义 适用 于本 文件。影像解 译 Image interpretation 从正射 影像 获取 信息 的基 本过程。采矿权 范围 Scope of mining rights 指采矿 许可 证中 明确 规定 的采矿 范围，包 括矿 区范 围和开 采深 度。4 卫星遥 感露 天矿 山监 测要 求 监测对 象 露天矿 山实 际开 采区 域。监测范 围 包括采 矿权 范围 和周 边区 域。周 边区 域露 天矿 山实 际开采 区域 确定，一 般以 采矿权 范围 为中 心区 域向外缓 冲100m500m。基本要 求 影像空 间分 辨率 优于1m。DB 64/T 1940.2 2023 2 5 监测内 容 露天矿 山实 际开 采区 域的 平面范 围。6 监测方 法 资料收 集 6.1.1 影像资 料 收集并 分析 以下 影像 资料：时效性 不超 过1 年的 正射 影像或 卫星 遥感 影像。正射影 像元 数据 资料。6.1.2 矿权资 料 收集并 分析 以下 矿权 资料：采矿权 数据。矿山开 采总 平面 图。矿山开 发利 用方 案。上一年 度矿 业权 人公 示公 开信息。资料整 理 资料整 理遵 循以 下流 程：a)资料分 析：分析 资料 的现 势性、精度、可 靠性、完 整性等，判 断数 据可 用性。b)坐标转 换：不同 坐标 系资 料统一 转换 为2000 国家 大 地坐标 系（CGCS2000）。c)数据格 式转 换：矢 量文 件 统一转 换 为shapefile(*.shp)或 geodatabase(*.gdb)格式，栅格 文件统一 转换 为tagged image file format(*.tiff)格式。卫星遥 感影 像处 理 卫星遥 感影 像需 处理 成正 射影像 后，方可 使用。卫星遥 感影 像的 处理 应符 合GB/T 15968 的 相关 规定。影像解 译 6.4.1 影像解 译原 则 影像解 译应 遵循 以下 原则：根据正 射影 像特 征，识别 并圈定 监测 对象。露天矿 山开 采面 有明 显边 坡界线 的，以开 采面 边坡 界为准。露天矿 山开 采面 无明 显边 坡界线 的，以与 原始 地貌 纹理分 界线 为准。圈定监 测对 象时，边 界绘 制精度 应控 制 在3 个 像素 以内。6.4.2 解译实 施 结合采 矿权 资料，对 监测 对象进 行解 译。DB 64/T 1940.2 2023 3 已有采 矿权，依 据最 新时 相正射 影像 与上 期动 态监 测所用 正射 影像 进行 比对 解译。已有采 矿权 新矿 区，依据 最新时 相的 正射 影像 进行 解译。新设采 矿权，依 据最 新时 相的正 射影 像进 行解 译。解译分 析 a)将影像 解译 圈定 的监 测对 象，与露 天矿 山采 矿权 范 围进行 比对。监测 对象 超 出采矿 权范 围的 部分，即 为越 界开 采区 域。b)根据解 译完 成后 的影 像，制作解 译信 息图，填 写解 译信息 表。质量检 查 质量检 查方 法包 括内 业检 查和外 业核 查，内容 如下：内业检 查内 容包 括数 据坐 标系统 一性、数 据格 式规 范性、监测 对象 圈定 的合 理性、成果 与标准的一 致性 等；外业核 查内 容主 要是 对监 测对象 的准 确性 进行 实地 核查。卫星遥 感露 天矿 山动 态监 测技术 报告 编写 对成果 进行 分析，对 技术 方法进 行总 结，对成 果应 用提出 建议。7 监测成 果及 要求 监测成 果 监测成 果如 下：解译信 息图。解译信 息表。卫星遥 感露 天矿 山动 态监 测技术 报告。成果要 求 7.2.1 元数据 元数据 文件 应符 合GB/T 19710 的 相关 规定，包 括遥 感 影像类 型、空 间分 辨率、拍摄时 间、坐 标系 统等正射 影像 元数 据，影像 解译时 间、解译 方法，成 果提供 单位、质 量检 查记 录等内 容。7.2.2 解译信 息图 解译信 息图 应符 合下 列规 定：图面内 容涵 盖采 矿权 范围（蓝色 范围 线）和监 测对 象（红 色范 围线）。矢量数 据成 果可 采用*.shp、*.gdb 或*.dwg 格 式。栅格数 据成 果的 成图 分辨 率最低 应满 足 300DPI 的 要 求。7.2.3 解译信 息表 解译信 息表 应符 合下 列规 定：表样式 应按 附 录A 中 表格 式执行。DB 64/T 1940.2 2023 4 矿山基 本信 息依 据采 矿权 许可证 填写。7.2.4 卫星遥 感露 天矿 山动 态监 测技术 报告 卫星遥 感露 天矿 山动 态监 测技术 报告 参照 附录B执行。DB 64/T 1940.2 2023 5 A A 附录A（资料 性）解译 信息 表 A.1 解译信 息表 参考 格式 如下：表A.1 解译信 息表 矿山名称 申请人 矿区范围（2000 坐标）1 许可证号 有效期起 有效期止 发证机关名称 影像信息 影像 影像色调：图像结构：影纹图案：解译分析情况：实地核查情况 DB 64/T 1940.2 2023 6 B B 附录B（资料 性）卫星遥 感露 天矿 山动 态监 测技术 报告（参 考提 纲）B.1 前言 本章节 主要 描述 项目 概况、相关 工作 研究 程度 及本 次工作 情况。B.2 遥感数 据处 理及 基础 图件 制作 本章节 主要 描述 遥感 影像 收集的 过程、遥 感影 像数 据处理 及基 础图 件制 作方 面的内 容。B.3 内业遥 感影 像解 译 本章节 主要 描述 本次 影像 解译的 技术 路线 和工 作方 法，以 及解 译流 程和 成果 方面的 内容。B.4 质量检 查 本章节 主要 记录 遥感 影像 监测成 果质 量检 查方 面的 内容。B.5 成果与 分析 本章节 主要 描述 本次 工作 监测成 果及 对矿 山监 管方 面的建 议。
