方向盘转向力及转向角检测仪通用技术条件DB22／T 1715-2012.pdf

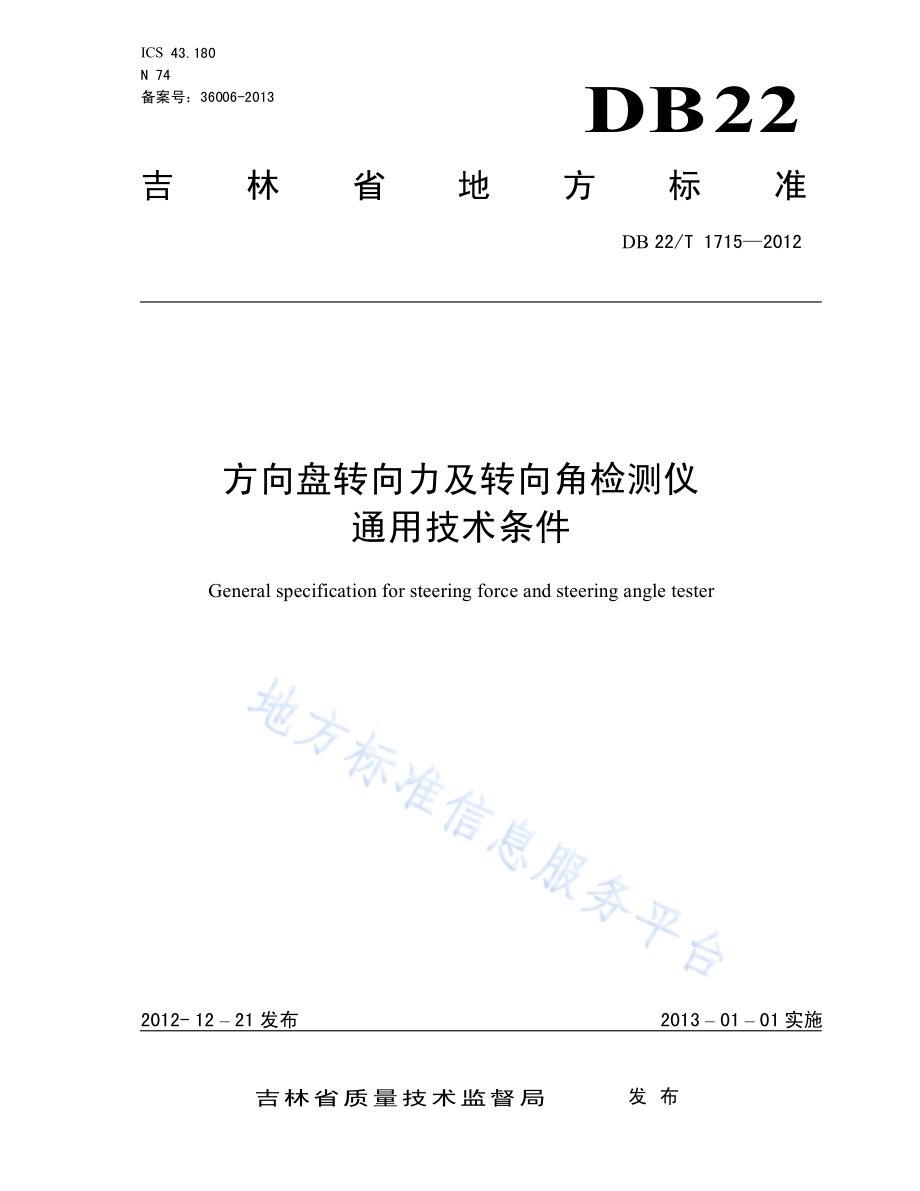

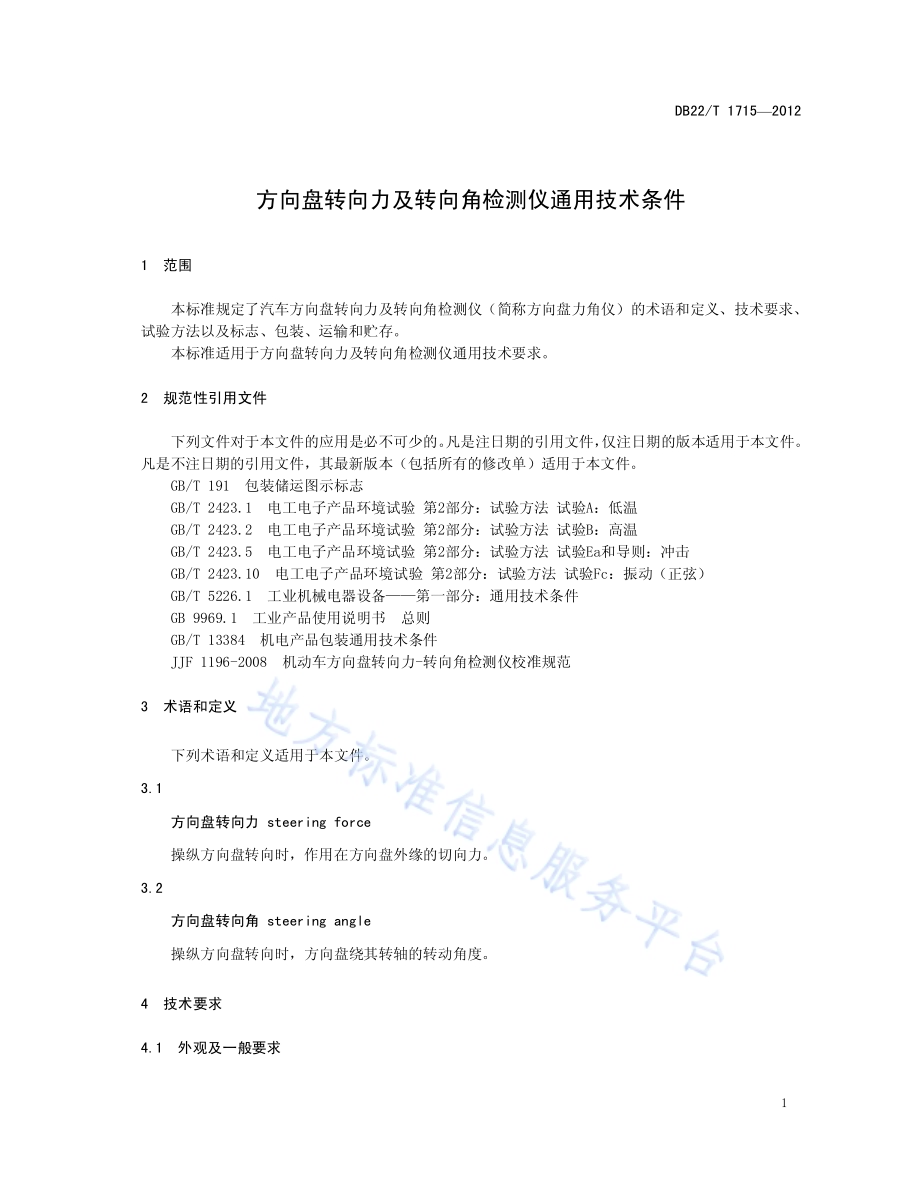

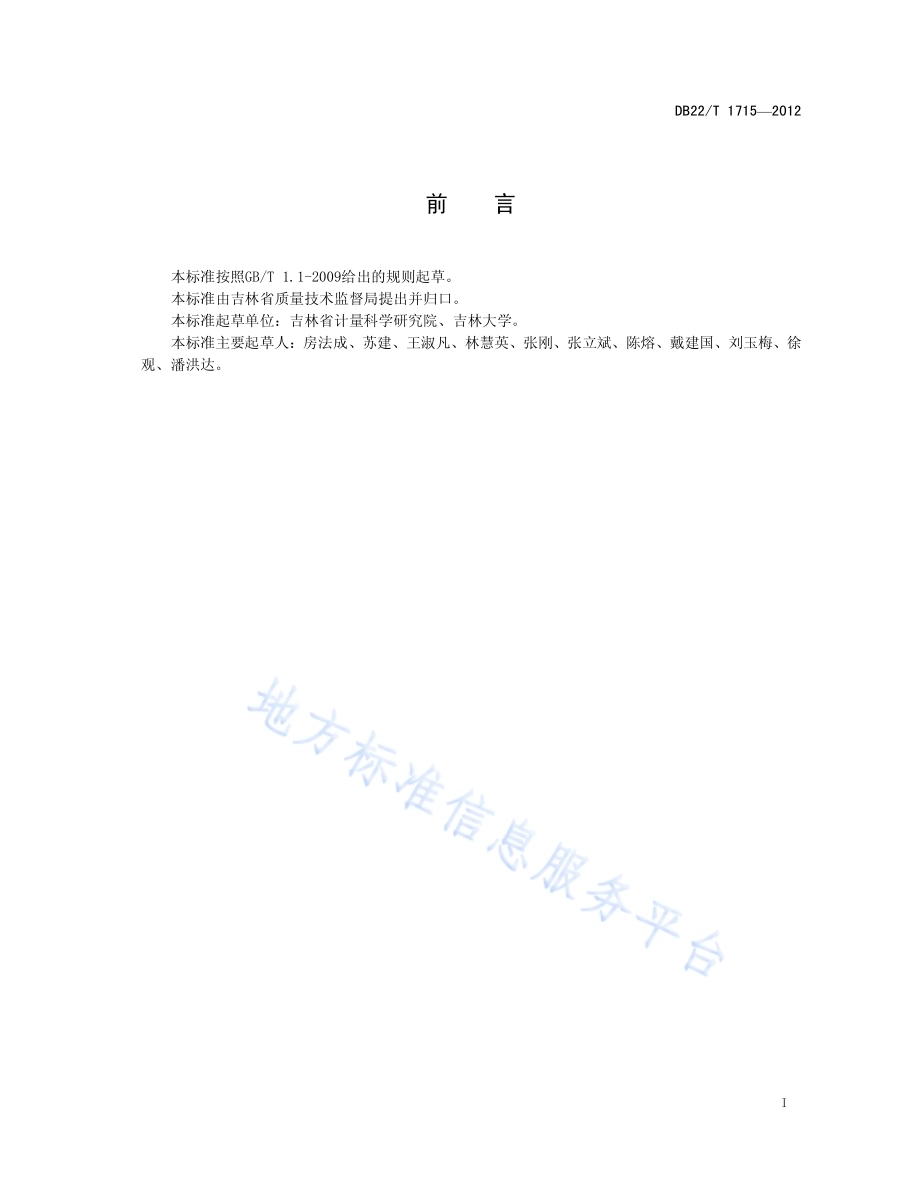

ICS 43.180 N 74 备案号：36006-2013 DB22 吉林省 地方标准 DB 22/T 1715 2012 方向盘转向力及转向角检测仪 通用技术条件 General specification for steering force and steering angle tester 2012-12 21发布 2013 01 01实施 吉林省质量技术监督局 发布 DB22/T 1715 2012 I 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由吉林省质量技术监督局提出并归口。本标准起草单位：吉林省计量科学研究院、吉林大学。本标准主要起草人：房法成、苏建、王淑凡、林慧英、张刚、张立斌、陈熔、戴建国、刘玉梅、徐观、潘洪达。DB22/T 1715 2012 1 方向盘转向力及转向角检测仪通用技术条件 1 范围 本标准规定了汽车方向盘转向力及转向角检测仪（简称方向盘力角仪）的术语和定义、技术要求、试验方法以及标志、包装、运输 和 贮存。本标准 适用于 方向盘转向力及转向角检测仪 通用 技术要求。2 规范性引用文件 下列文件对于 本 文件 的 应用是必不可少 的。凡 是注日期 的 引用文件，仅注日期 的 版 本 适用于 本 文件。凡 是不注日期 的 引用文件，其最新版 本（包 括所有 的 修改 单）适用于 本 文件。GB/T 191 包装 储运图示 标志 GB/T 2423.1 电工电子产品环境 试验 第 2部分：试验方法 试验 A：低温 GB/T 2423.2 电工电子产品环境 试验 第 2部分：试验方法 试验 B：高温 GB/T 2423.5 电工电子产品环境 试验 第 2部分：试验方法 试验 Ea和 导 则：冲击 GB/T 2423.10 电工电子产品环境 试验 第 2部分：试验方法 试验 Fc：振动（正弦）GB/T 5226.1 工业机械电器设备第一部分：通用 技术 条件 GB 9969.1 工业产品使用说明书 总 则 GB/T 13384 机电产品 包装 通用 技术 条件 JJF 1196-2008 机动 车方向盘转向力-转向角检测仪 校 准规 范 3 术语和定义 下列 术语和定义 适用于 本 文件。3.1 方向盘转向力 steering force 操纵 方向盘转向 时，作用在 方向盘 外缘 的 切 向力。3.2 方向盘转向角 steering angle 操纵 方向盘转向 时，方向盘 绕其 转 轴 的转 动 角 度。4 技术要求 4.1 外观及一般要求 DB22/T 1715 2012 2 4.1.1 方向盘转向力及转向角检测仪 应有清晰 的 铭牌 和标志。4.1.2 数显 仪 表显示时，显示应正确、清晰，示值保留时间应不少于 8 s。4.1.3 指针式 仪 表 的 表 盘 刻 度应清晰，指针 运 转 应 平稳，无松 动、卡滞 和 弯曲现象，应 能回零。4.1.4 机械部分应运动 灵活、平稳，没 有明显 的 阻滞 和 晃 动 现象。4.1.5 调 校部分应有 效 可 调。4.1.6 便 于在 方向盘 上安 装和 拆卸。4.1.7 仪 器 的 各连接 件 连接紧固 可 靠。外表 面 不 得 有明显 的 凹陷、崩缺现象，表 面涂层 不 得 有明显 的剥落、划痕、气泡、流挂等现象。4.1.8 仪 器 的按 钮 应有 功能 标 识，操作 灵活 可 靠，仪 器显示清晰，不 得 有 影响读 数 的 缺陷。4.2 转向力计量性能 4.2.1 分度值 d：应不 大 于 1 N。4.2.2 零点漂移：数显 式 仪 表 的 变化 量 10 min应不 大 于 2d。4.2.3 鉴别 力：应不 大 于 1.5 d。4.2.4 示值 误差：应不 超过 2%。4.2.5 示值 重复性：应不 超过 2%。4.3 转向角计量性能 4.3.1 分度值 d：应不 大 于 1。4.3.2 零点漂移：数显 式 仪 表 的 变化 量 10 min应不 大 于 2 d。4.3.3 示值 误差：应不 超过 1。4.3.4 示值 重复性：应不 超过 2%。4.4 电气安全性 4.4.1 电源适应性要求 在 AC 220 V 22 V、50 Hz 1 Hz的 电 源 条件下，受 试仪 器应 能 正 常 工作。4.4.2 绝缘要求 受 试仪 器 的 绝 缘电 阻 应不 小 于 10 M。4.4.3 接触电阻 受 试仪 器 的 接触 电 阻 不应 超过 0.5。4.5 环境适应性 4.5.1 低温试验 仪 器在 承受 GB/T 2423.1规定的 低温环境 试验 后，其外 观和 示值应分 别符合 4.1、4.2.4和 4.3.3的要求。4.5.2 高温试验 仪 器在 承受 GB/T 2423.1规定的 高温环境 试验 后，其外 观和 示值应分 别符合 4.1、4.2.4和 4.3.3的要求。DB22/T 1715 2012 3 4.5.3 振动试验 仪 器在运输 包装 条件下，进行 GB/T 2423.10规定的定 频 振动 试验 后，受 试 系统 应 无永久性结构变形、零 部件应 无损坏、应 无 电 气 故障、紧固 部件应 无松 脱 现象，插头与 通 信 接 口 等接 插 件不应有 脱 落 或 接触不 良 现象，受 试 系统功能 应保 持 正 常，其外 观和 示值应分 别符合 4.1、4.2.4和 4.3.3的要求。4.5.4 冲击试验 仪 器在运输 包装 条件下，进行 GB/T 2423.5规定的 冲击 试验 后，受 试 系统 应 无永久性结构变形、零 部件应 无损坏、应 无 电 气 故障、紧固 部件应 无松 脱 现象，插头与 通 信 接 口 等接 插 件不应有 脱 落 或 接触 不 良 现象，受 试 系统功能 应保 持 正 常，其外 观和 示值应分 别符合 4.1、4.2.4和 4.3.3的要求。5 试验方法 5.1 试验条件 5.1.1 温度：-10 40。5.1.2 相 对 湿 度：不 大 于 85%。5.2 试验仪器及工具 5.2.1 方向盘转向力检验装置 5.2.1.1 砝码检验 使用 砝码 检验 时 试验仪 器 包 括：a)砝码 检验 专 用 装 置（见附录 A中 图 A.1）；b)M2级千克组砝码（砝码 大 小、数 量 根据实际 测力 范 围选择）；c)M2级克组砝码（砝码 大 小、数 量 根据实际需 要 选择）。5.2.1.2 测力仪检验 使用 测力仪检验 时 试验仪 器 包 括：a)测力仪 专 用 检验装 置（见附录 A中 图 A.2）；b)测力仪：测力 范 围（100 500）N，0.5级。5.2.2 方向盘转向角检定装置 角 度 计量仪 器：测量 范 围（0 180），最 大 允许 误差 30。5.3 外观及一般要求试验 通 过 目 测 与手感 检 查，外 观质量 应 符合 4.1规定。5.4 计量性能试验 方向盘转向力及转向角检测仪计量 性能 试验方法按 JJF 1196-2008方法 进行。详见附录 A。方向盘转向力及转向角检测仪计量 性能 试验 记录格 式 见附录 B。5.5 电气安全试验 5.5.1 电源适应性试验 DB22/T 1715 2012 4 仪 器电 源 电 压 在 AC 220V 22V、50Hz 1Hz变化 的 条件下，检 查 受 试 系统 的 电 源 电 压 适应 性。5.5.2 绝缘测试 受 试仪 器不通电，开关置 于 接 通 位 置。分 别 在电 源 电 极或与 电 源 电 极相 连 的 其 他 导电电 路 和 安 装 机 箱 等 易 触 及 部件（不 包 括 防雷 器）之 间 及 施加 500 V直 流 试验 电 压，稳 定 1 min后，测量 绝 缘电 阻。5.5.3 接触电阻测试 受 试仪 器不通电，开关置 于 接 通 位 置。在 接 地端 子（或 接 地 触点）与 安 装 机 箱 等 易 触 及 部件 之 间，施加空载 电 压 不 超过 12 V产 生 的 不少于 10 A的 电 流，测量 接触 电 阻。5.6 环境适应性试验 5.6.1 低温试验 试验 设备应 符合 GB/T 2423.1的要求。将 仪 器 放入 低温 试验 箱，在-10 2 的 温度下 连 续放置 8 h后，进行 外 观检 查 和 示值 误差 试验。5.6.2 高温试验 试验 设备应 符合 GB/T 2423.2的要求。将 仪 器 放入 高温 试验 箱，在 40 2 的 温度下 连 续放置 8h后，进行 外 观检 查 和 示值 误差 试验。5.6.3 振动试验 试验装 置 应 符合 GB/T 2423.10的要求。将 仪 器 安 装 在振动 试验 台 上，在 上 下 方向 进行 定 频 振动 试验，振动 频 率为 33 Hz,振动 加速 度值 70 m/s2,持续 时间 为 1 h。试验 后进行 外 观检 查 和 示值 误差 试验。5.6.4 冲击试验 试验装 置 应 符合 GB/T 2423.5的要求。将 仪 器 安 装 在 试验 台 上，在 上 下 方向 分 别进行 峰 值 加速 度 为98 m/s2，脉 冲 持续 时间 为 11 ms的 半 正弦 波脉 冲击 3次。试验 后进行 外 观检 查 和 示值 误差 试验。6 标志、包装、运输、贮存 6.1 标志 6.1.1 产品标志 仪 器应在机 箱 上 明显 位 置 装 有 标 牌，标 牌应 包 含 下列 内容：产品 名 称及 型号；制造厂名 和 商 标；产品 编号；生 产日期；产品 标准 编号；额 定 电 源 电 压 及 频 率。6.1.2 包装标志 仪 器 的 外 包装 上 有 包装 储运 标志，标志 应 包 括下列 内容：DB22/T 1715 2012 5 产品 名 称及 型号；制造厂名 及 地址；包装 箱 的 外 形 尺寸：长宽 高，；总 质量，kg；运输、贮存作业图示 标志：“小 心轻 放”、“防 潮”、“不 准 倒 置”等，图示 标志 应 符合 GB/T 191的 有 关 规定。6.2 包装 6.2.1 包装 前 应 进行 防 锈 防 潮处理。6.2.2 仪 器应 按 产品 包装技术 图 样 的要求包装，包装 箱内 应有下列文件：产品 合 格 证；装 箱 清 单；保修 卡；产品使用说明书。6.2.3 产品 出 厂 包装技术要求 应 符合 GB/T 13384的规定。6.3 运输 仪 器在 包装 状态 下运输，运输 中 应 小 心轻 放，防 止剧烈 的 振动 和 撞 击，严禁抛掷。不 得 淋雨 及 长 期 受 潮，不 得 与 腐蚀 性 物 质 一 起 运输。6.4 贮存 仪 器应贮存在 干燥、通 风 及 无 腐蚀 性气 体侵蚀 的 仓库 内，贮存温度 为-40 55。DB22/T 1715 2012 6 A A 附 录 A（资料 性 附录）方向盘转向力及转向角检测仪 的 检验 A.1 一般要求 通 过 目 测、手感 应 符合 第 4.1条 要求。A.2 检验条件 A.2.1 环境条件 应 符合 5.1试验 条件 的要求。A.2.2 检验用仪器 A.2.2.1 砝码检验 使用 砝码 检验 时 试验仪 器 包 括：a)砝码 检验 专 用 装 置（见附录 A中 图 A.1）；b)M2级千克组砝码（砝码 大 小、数 量 根据实际 测力 范 围选择）；c)M2级克组砝码（砝码 大 小、数 量 根据实际需 要 选择）。A.2.2.2 测力仪检验 使用 测力仪检验 时 试验仪 器 包 括：a)测力仪 专 用 检验装 置（见附录 A中 图 A.2）；b)测力仪：测力 范 围（100 500）N，0.5级。A.2.3 方向盘转向角检定装置 角 度 计量仪 器：测量 范 围（0 180），最 大 允许 误差 30。DB22/T 1715 2012 7 A.3 准备 A.3.1 开机 按方向盘转向力及转向角检测仪 使用说明书 规定的方法 开 机，预热 15min以 上。A.3.2 转向力测量 点的确 定 DB22/T 1715 2012 8 分 别 按 顺 时 针 和 逆 时 针 旋 转方向，取约 为 满 量 程 的 20%、40%、60%、80%、100%的 5个 点 作 为 转向力 的测量 点。A.3.3 转角测量 点的确 定 分 别 取顺 时 针 和 逆 时 针 旋 转方向 10，30，50 作 为 测量 点，对用于 汽车试验并 带 有 信号 输 出的方向盘力角仪测量 点 应 为 0，50，180，720，1080。A.4 转向力检验 A.4.1 零点漂移 松 开 检定装 置 的 加 力 旋 钮，在确 认 方向盘转向力及转向角检测仪的测力 手 柄 无 外 力 作用 后 按 复 位 键 将 仪 表 调零。使其 处 于 测量 状态，用 秒 表 计 时，每 10 min观 察 方向盘转向力及转向角检测仪 示值，并 记录，重复 3次。A.4.2 鉴别 力 仪 器 静止 时，通 过 检验装 置 的 加 力 旋 钮（或施加砝码）逆 时 针 或 顺 时 针 分 别 施加 1.0 d，1.5 d，2.0 d的力，示值 变化 时 的 加载 值作 为 鉴别 力测量 结 果。A.4.3 示值误差 旋 转检验装 置 的 加 力 旋 钮（或施加砝码），给方向盘转向力及转向角检测仪的测力 手 柄同 时 施加相 同 的力，使 检验装 置 上 操纵 力仪 表示值保 持 在操纵 力标定 点上，左侧顺 时 针 和 右侧逆 时 针各重复 3次，并 记录。示值 误差 按 公 式（A.1）计 算：%100-=didi iFiFF Fd.(A.1)式 中：Fid 第 i点 转向力 示值 误差（%）；iF第 i点 3次 测量的 算 术 平 均 值（N）；diF 第 i点 施加 的力的标准 值（N）。A.4.4 示值重复 性 示值 重复性 的检验 与 示值 误差 检验 同 时 进行。示值 重复性误差 按 公 式（A-2）计 算：%100min max-=ii iFiFF Fr.(A.2)式 中：Fir 第 i测量 点 转向力 示值 重复性（%）；DB22/T 1715 2012 9 max iF第 i测量 点 转向力 3次 测量 示值 中 的 最 大 值（N）；min iF 第 i测量 点 转向力 3次 测量 示值 中 的 最 小 值（N）。A.5 转角检验 A.5.1 零点漂移 在确 认 方向盘转向力及转向角检测仪的测力 手 柄 无 外 力 作用 后 按 复 位 键 将 仪 表 调零。使其 处 于 测量状态，用 秒 表 计 时，每 10 min观 察 方向盘转向力及转向角检测仪 示值，并 记录，重复 3次。A.5.2 示值误差 握住 测力 手 柄 分 别 顺 时 针 和 逆 时 针 转 动 方向盘，使 检验装 置 转角仪 表示值保 持 在 转角测量 点上，顺时 针 和 逆 时 针各重复 3次，并 记录。示值 误差 由 公 式（A-3）计 算。i i ib a-=D.(A.3)式 中：i第 i测量 点 示值 误差（）；ia 第 i测量 点 方向盘力角仪 示值（）；ib第 i测量 点 角 度 计量 器 具 3次 示值 的 平 均 值（）。A.5.3 示值重复 性 示值 重复性 的检验 与 示值 误差 检验 同 时 进行。示值 重复性误差 按 公 式（A-4）计 算：min max i i ir a aa-=.(A.4)式 中：ira 转向角 第 i测量 点 示值 重复性（）；max ia第 i测量 点 3次 测量 示值 中 转向角的 最 大 值（）；min ia 第 i测量 点 3次 测量 示值 中 转向角的 最 小 值（）。DB22/T 1715 2012 10 B B 附 录 B（资料 性 附录）汽车 方向盘转向力及转向角检测仪检验 记录 B.1 汽车 方向盘转向力及转向角检测仪检验 记录格式见表 B.1 DB22/T 1715 2012 11 表 B.1 汽车 方向盘转向力及转向角检测仪检验 记录 仪 器 名 称 仪 器 型号 生 产 企 业 生 产日期 出 厂编号 受 检单位 检验 日期 检验 温度（C）检验 员 核 检 员 检验 湿 度（%）仪 器 的 铭牌 和标 识 数显 式 仪 表 指针式 仪 表 外观及性能 机械 和 电器 装 置 测量 次 数 最 大 零点漂移 左顺 时 针 1（）右逆 时 针 1（）左顺 时 针 2（）右逆 时 针 2（）转向力 零点漂移 左顺 时 针 3（）右逆 时 针 3（）测量 次 数 转向力 鉴别 力 顺 时 针 1（）顺 时 针 2（）顺 时 针 3（）逆 时 针 1（）逆 时 针 2（）逆 时 针 3（）左顺 时 针 右逆 时 针 示值（N）示值 误差（%）重复性（%）示值（N）示值 误差（%）重复性（%）测量点 1 2 3 平 均 1 2 3 平 均 转 向 力 示 值 误 差 和 重 复 性 测量 次 数 最 大 零点漂移 左顺 时 针 1（）右逆 时 针 1（）左顺 时 针 2（）右逆 时 针 2（）转向角 零点漂移 左顺 时 针 3（）右逆 时 针 3（）左顺 时 针 右逆 时 针 示值（）示值 误差（）重复性（）示值（）示值 误差（）重复性（）测 量 点 1 2 3 平 均 1 2 3 平 均 转 向 角 示 值 误 差 和 重 复 性 _
