县域示范性公用集中式电动汽车充电站建设规范DB41／T 2635-2024.pdf

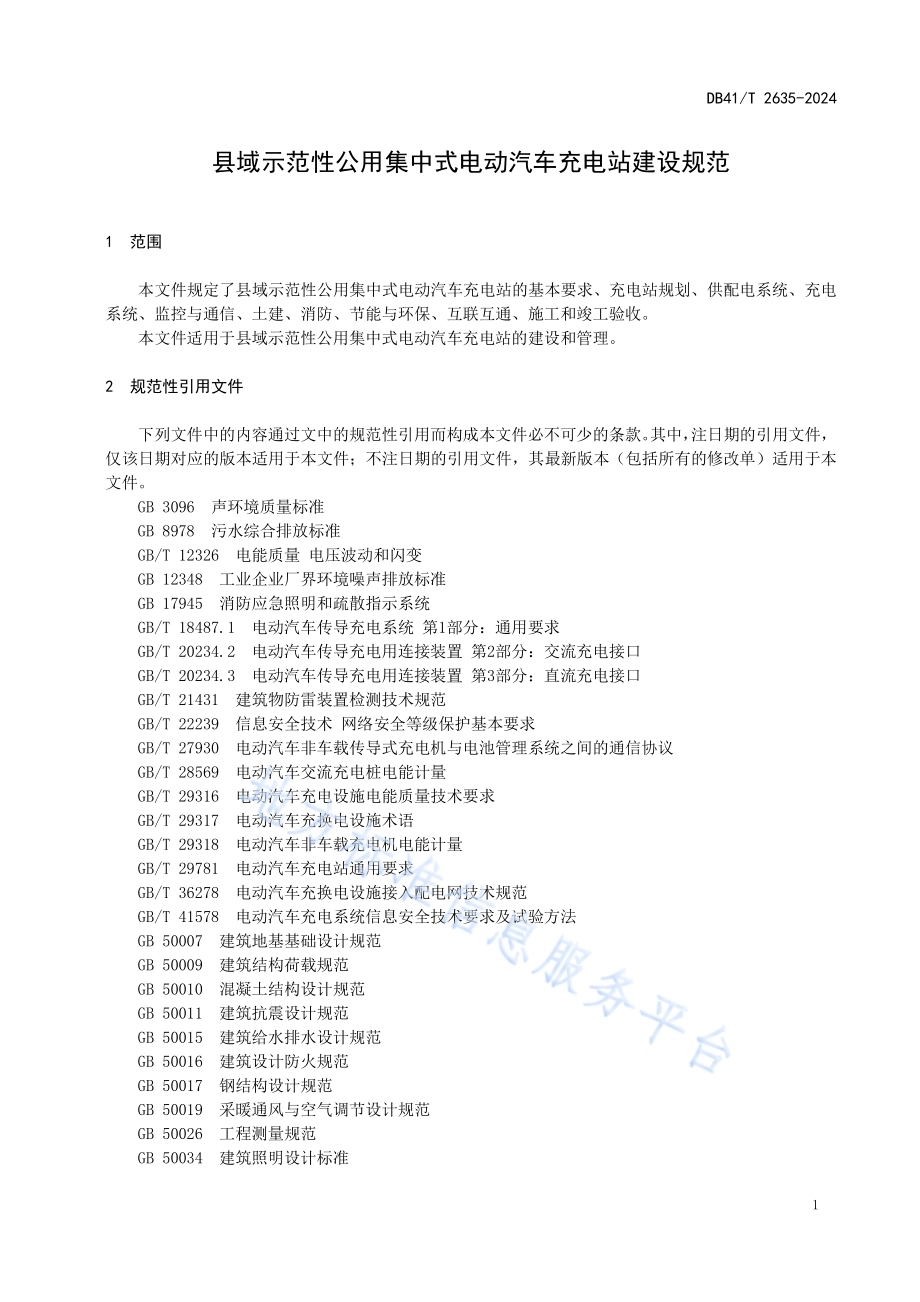

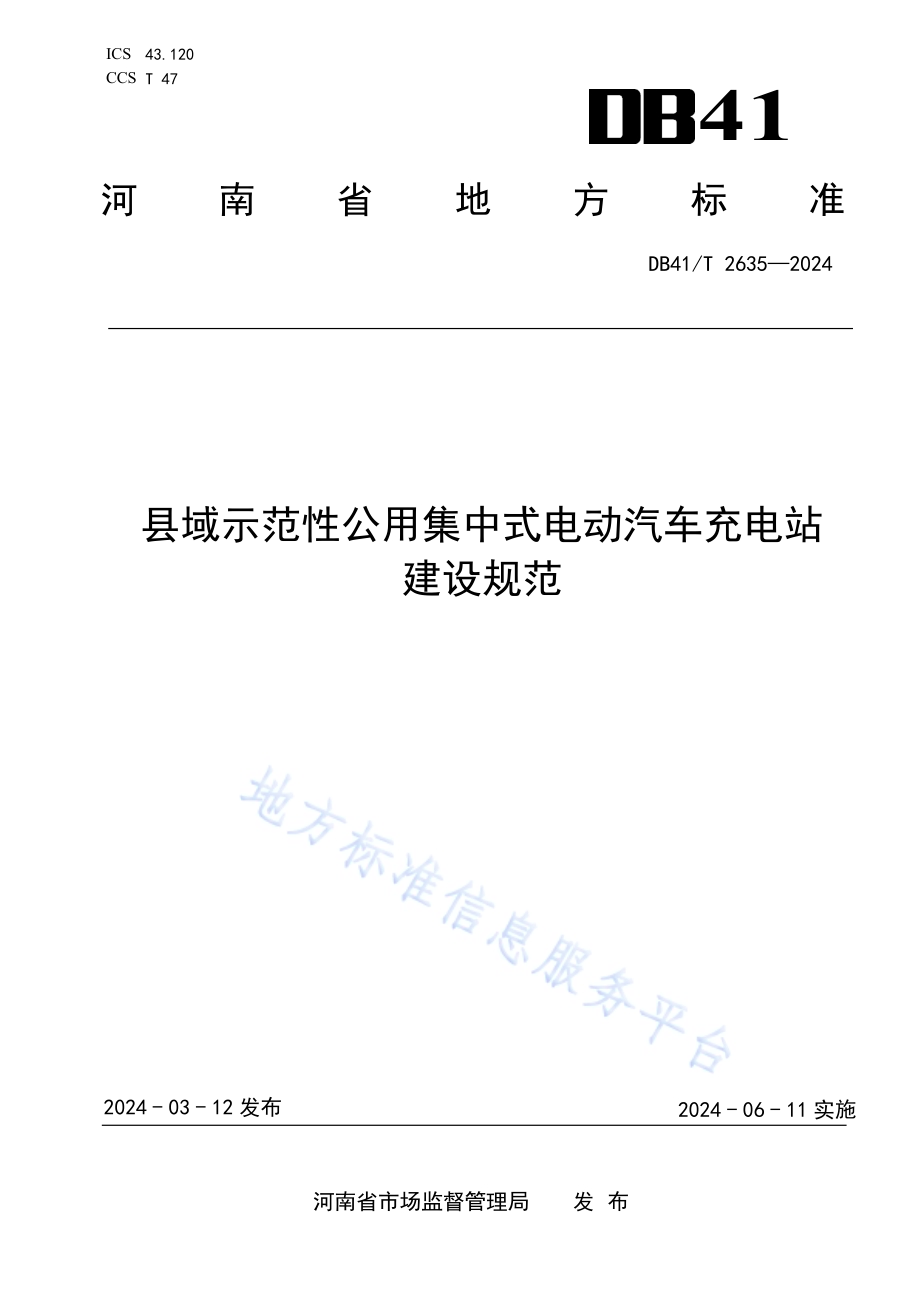

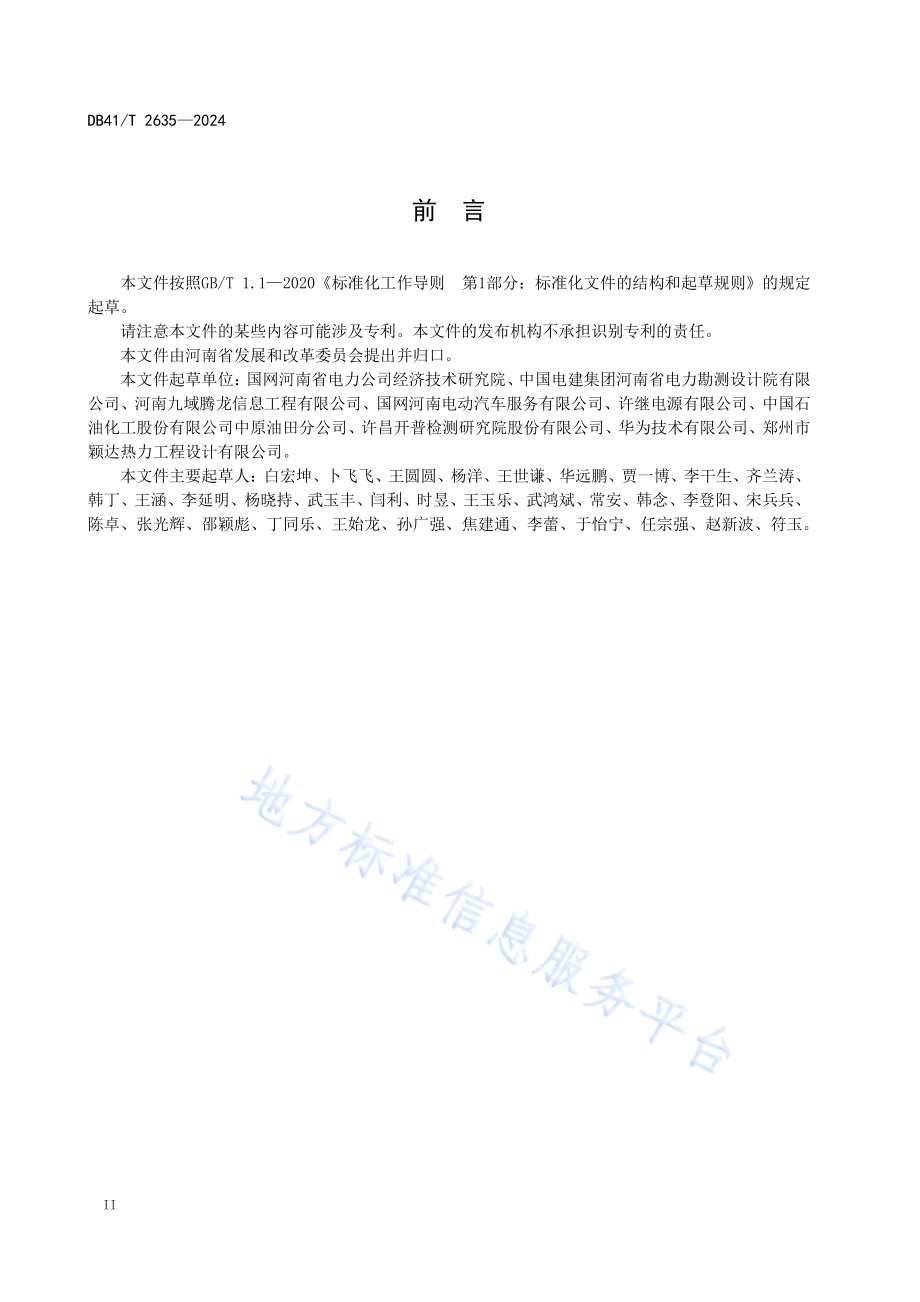

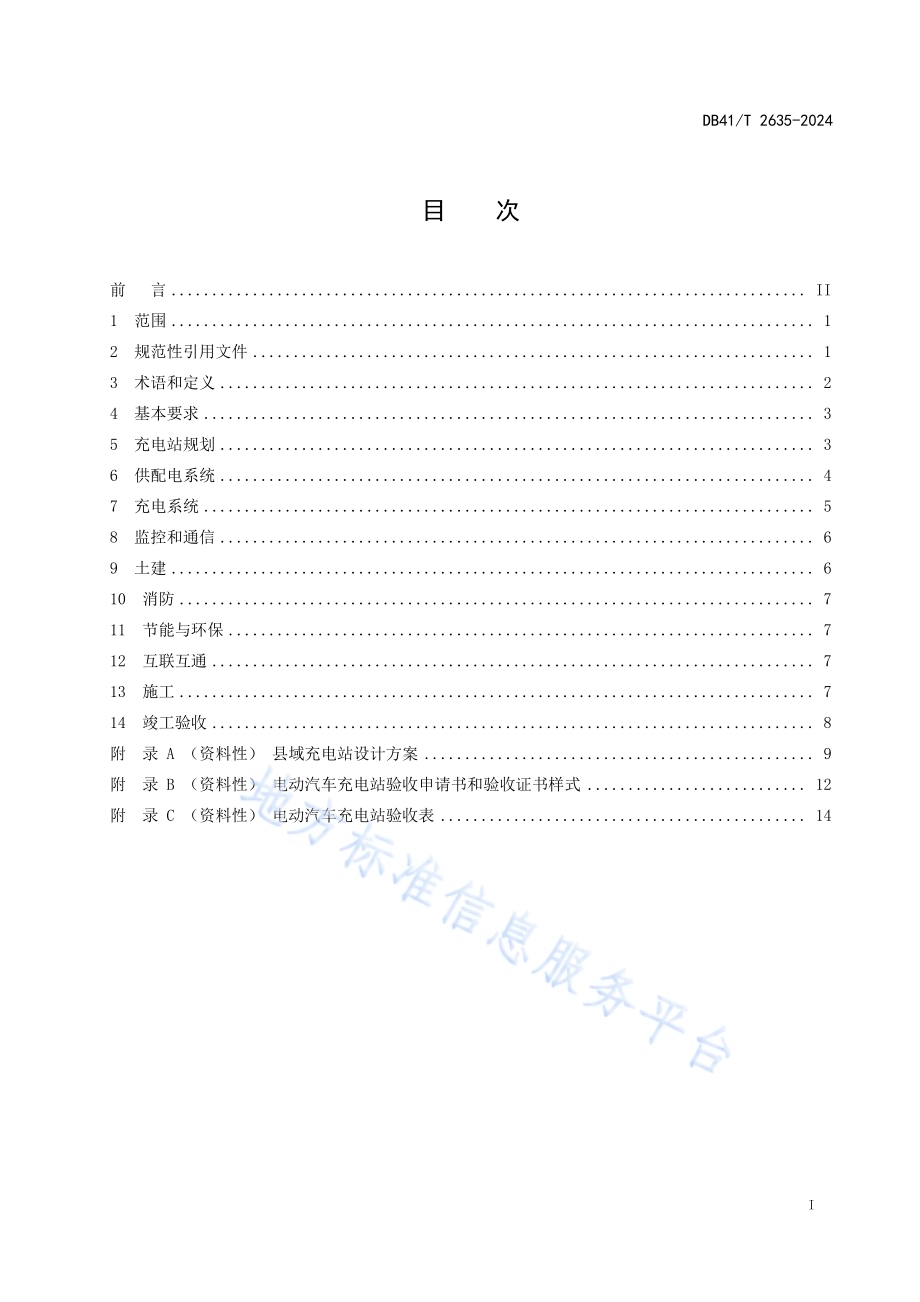

ICS 43.120 CCS T 47 41 河南省地方标准 DB41/T 2635 2024 县域示范 性公用集 中式电动 汽车充电 站 建设规范 2024-03-12 发布 2024-06-11 实施 河南省市 场监督 管 理局 发 布DB41/T 2635-2024 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.2 4 基 本要 求.3 5 充 电站 规划.3 6 供 配电 系统.4 7 充 电系 统.5 8 监 控和 通信.6 9 土建.6 10 消防.7 11 节 能与 环保.7 12 互 联互 通.7 13 施工.7 14 竣 工验 收.8 附 录 A（资 料性）县 域充电 站设 计方 案.9 附 录 B（资 料性）电 动汽车 充电 站验 收申 请书 和验收 证书 样式.12 附 录 C（资 料性）电 动汽车 充电 站验 收表.14 DB41/T 2635 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由河 南省 发展 和改 革委员 会提 出并 归口。本文件 起草 单位：国 网河 南省电 力公 司经 济技 术研 究院、中国 电建 集团 河南 省电力 勘测 设计 院有 限公司、河南 九域 腾龙 信息 工程有 限公 司、国网 河南 电动汽 车服 务有 限公 司、许继电 源有 限公 司、中 国 石油化工 股份 有限 公司 中原 油田分 公司、许昌 开普 检 测研究 院股 份有 限公 司、华为技 术有 限公 司、郑 州 市颖达热 力工 程设 计有 限公 司。本文件 主要 起草 人：白 宏 坤、卜飞 飞、王圆 圆、杨洋、王 世谦、华 远鹏、贾 一博、李 干生、齐 兰涛、韩丁、王涵、李延 明、杨 晓 持、武 玉丰、闫利、时昱、王玉乐、武 鸿斌、常安、韩 念、李 登阳、宋兵 兵、陈卓、张光辉、邵 颖彪、丁同乐、王始 龙、孙广强、焦建 通、李 蕾、于怡宁、任宗 强、赵 新波、符玉。DB41/T 2635-2024 1 县域示范 性公用 集中式电 动汽车 充电站建 设规范 1 范围 本文件规 定了 县域示 范性 公用集中 式电 动汽车 充电 站的基本 要求、充电 站规 划、供配 电系 统、充 电系统、监控 与通 信、土建、消防、节 能与 环保、互 联互通、施 工和 竣工 验收。本文件 适用 于县 域示 范性 公用集 中式 电动 汽车 充电 站的建 设和 管理。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注 日期 的引用 文件，仅该日期 对应 的版本 适用 于本文件；不 注日期 的引 用文件，其最 新版本（包 括所有的 修改 单）适 用于 本文件。GB 3096 声环 境质 量标 准 GB 8978 污水 综合 排放 标 准 GB/T 12326 电 能质 量 电 压波动 和闪 变 GB 12348 工业 企业 厂界 环境噪 声排 放标 准 GB 17945 消防 应急 照明 和疏散 指示 系统 GB/T 18487.1 电动 汽车 传导充 电系 统 第1 部 分：通用要 求 GB/T 20234.2 电动 汽车 传导充 电用 连接 装置 第2 部分：交流 充电 接口 GB/T 20234.3 电动 汽车 传导充 电用 连接 装置 第3 部分：直流 充电 接口 GB/T 21431 建 筑物 防雷 装置检 测技 术规 范 GB/T 22239 信 息安 全技 术 网 络安 全等 级保 护基 本 要求 GB/T 27930 电 动汽 车非 车载传 导式 充电 机与 电池 管理系 统之 间的 通信 协议 GB/T 28569 电 动汽 车交 流充电 桩电 能计 量 GB/T 29316 电 动汽 车 充 电设施 电能 质量 技术 要求 GB/T 29317 电 动汽 车充 换电设 施术 语 GB/T 29318 电 动汽 车非 车载充 电机 电能 计量 GB/T 29781 电 动汽 车充 电站通 用要 求 GB/T 36278 电 动汽 车充 换电设 施接 入配 电网 技术 规范 GB/T 41578 电 动汽 车充 电系统 信息 安全 技术 要求 及试验 方法 GB 50007 建筑 地基 基础 设计规 范 GB 50009 建筑 结构 荷载 规范 GB 50010 混凝 土结 构设 计规范 GB 50011 建筑 抗震 设计 规范 GB 50015 建筑 给水 排水 设计规 范 GB 50016 建筑 设计 防火 规范 GB 50017 钢结 构设 计规 范 GB 50019 采暖 通风 与空 气调节 设计 规范 GB 50026 工程 测量 规范 GB 50034 建筑 照明 设计 标准 DB41/T 2635 2024 2 GB 50052 供配 电系 统设 计规范 GB 50053 20kV 及以 下变 电所设 计规 范 GB 50054 低压 配电 设计 规范 GB/T 50065 交 流电 气装 置的接 地设 计规 范 GB 50067 汽车 库、修车 库、停 车场 设计 防火 规范 GB 50093 自动 化仪 表工 程施工 及质 量验 收规 范 GB 50140 建筑 灭火 器配 置设计 规范 GB 50149 电气 装置 安装 工程母 线装 置施 工及 验收 规范 GB 50168 电气 装置 安装 工程电 缆线 路施 工及 验收 标准 GB 50171 电气 装置 安装 工程 盘、柜及 二次 回路 接 线施工 及验 收规 范 GB 50191 构筑 物抗 震设 计规范 GB 50205 钢结 构工 程施 工质量 验收 标准 GB 50255 电气 装置 安装 工程电 力变 流设 备施 工及 验收规 范 GB 50268 给水 排水 管道 工程施 工及 验收 规范 GB 50300 建筑 工程 施工 质量验 收统 一标 准 GB 50303 建筑 电气 工程 施工质 量验 收规 范 GB 50312 综合 布线 工程 验收规 范 GB 50575 1kV 及以 下配 线 工程施 工与 验收 规范 GB 50617 建筑 电气 照明 装置施 工与 验收 规范 GB 50966 电动 汽车 充电 站设计 规范 GB 50974 消防 给水 及消 火栓系 统技 术规 范 GB 51251 建筑 防烟 排烟 系统技 术标 准 GB 51309 消防 应急 照明 和疏散 指示 系统 技术 标准 GB/T 51313 电 动汽 车分 散 充电设 施工 程技 术标 准 NB/T 33001 电 动汽 车非 车载传 导式 充电 机技 术条 件 NB/T 33002 电 动汽 车交 流充电 桩技 术条 件 NB/T 33004 电 动汽 车充 换电设 施工 程施 工和 竣工 验收规 范 NB/T 33005 电 动汽 车充 电站及 电池 更换 站监 控系 统技术 规范 NB/T 33007 电 动汽 车充 电站/电池 更换 站监 控系 统 与充换 电设 备通 信协 议 DL/T 448 电能 计量 装置 技术管 理规 程 DL 5027 电力 设备 典型 消 防规程 DL/T 5210.1 电力 建设 施 工质量 验收 及评 价规 程 第 一部分：土 建工 程 3 术语和 定义 GB/T 29317 界定 的以 及 下 列术语 和定 义适 用于 本文 件。3.1 充电设 施 采用整 车充 电方 式为 电动 汽车提 供电 能的 相关 设施 的总称。来源：GB/T 29317 2021，3.1.1 3.2 公用集 中式 充电 站 在固定位 置集 中建设 多个 充电桩，同时 为多辆 电动 汽车提供 社会 化充电 服务 的场所，主要 由三台 及以上交 直流 充电 桩，以及 相关供 电系 统、充电 系统、监控 系统 组成。DB41/T 2635-2024 3 3.3 县域示 范性 充电 站 在县域 范围 内先 行示 范建 设的电 动汽 车公 用集 中式 充电站。3.4 充电设 备 以传导 或无 线方 式与 电动 汽车或 动力 蓄电 池连 接，为其提 供电 能的 设备。来源：GB/T 29317 2021，3.3 3.5 直流充 电桩 固定连接 至交 流或直 流电 源，并将 其电 能转化 为直 流电能，采用 传导方 式为 电动汽车 动力 蓄电池 充电的专 用装 置。3.6 交流充 电桩 采用传 导方 式为 具备 车载 充电机 的电 动汽 车提 供交 流电能 的专 用装 置。3.7 供电系 统 为充电 站提 供电 源的 电力 设备和 配电 线路 组成 的系 统。3.8 充电系 统 充电站 内的 所有 充电 设备、电缆 及相 关辅 助设 备组 成的系 统。3.9 监控系 统 对充电站 内设 备运行 状态 监视、控 制和 管理的 系统，包含充 电站 的用电 状态、设备运 行状 态、环 境监视、故障 及报 警等 监控。4 基本要 求 4.1 设计和 建设 施工 单位 应具 有相关 资质。4.2 应在主 管部 门省 级充 电设 施监管 平台 完成 项目 立项 和竣工 验收 材料 提交。4.3 应满足 消防 安全、用 电安 全、节 能和 环境 保护 要求。4.4 运营企 业应 具有 河南 省充 电设施 运营 商资 质。5 充电站 规划 5.1 建设规 模 充电站规 模宜 结合所 在县 域电动汽 车充 电需求 综合 确定，宜 分为：大型 充电 站、中型 充电 站、小 型充电站，其中 大型充 电站 规模为30 及以 上车位，中 型充电站 规模 大于10 车位 且小于30 车位，小型 充电 站规模为10 及 以下 车位，充 电站设 计方 案见A.1、A.2 和A.3。直 流充 电桩 每枪 不 低于60 kW，交流 充电 桩每枪不低 于7 kW。5.2 站址规 划 5.2.1 站址规 划应 与所 在区 域总 体规划、城 镇规 划和 配电 网规划 相协 调。5.2.2 站址选 择应 符 合GB 50966 的规定。DB41/T 2635 2024 4 5.3 规划设 计 5.3.1 站区布 置 县域 充电 站站 区总布 置应 符合总体 功能 要求，并满 足站内工 艺布 置合理、功 能分区明 确、交通便 利和节约 用地 的要 求。根据 功能宜 划分 为：供配 电区、充电 区、行车 道、消防 区、商 超休 息区。5.3.2 供配电 区 供配电 区主 要有 变压 器及 高低压 配电 装置，供 配电 设施布 置宜 尽量 靠近 充电 设备。5.3.3 充电区 5.3.3.1 充电区 主要 有充 电设 施和 充电车 位。5.3.3.2 充电设 施布 置宜 结合 车位 合理布 置并 便于 使用、操 作及检 修，充电 设施 底座 应满足 防撞、防 积水要求。5.3.3.3 充电车 位应 与站 内行 车道 统筹布 置，便于 车辆 停放。5.3.4 行车道 5.3.4.1 站内道 路设 置应 满足 消防 和服务 车辆 通行，以 及车 辆疏散。5.3.4.2 出入口 设置 应结 合站 址周 围道路 条件 合理 确定，宜 分开设 置并 明确 指示 标识。5.3.4.3 进出站 道路 应与 站外 市政 道路顺 畅衔 接，站内 车位 和道路 路面 宜采 用水 泥混 凝土路 面。5.3.5 消防区 消防设 备宜 整体 存放，辅 以部分 车位 分散 存放。5.3.6 商超休 息区 商超休 息区 主要 为车 主提 供便民 服务。建 筑面 积设 计应综 合考 虑充 电站 规模、使用 人数 及需 求。6 供配电 系统 6.1 设计要 求 6.1.1 供配电 系统 设计 应符 合 GB 50052 的 规定。6.1.2 供配电 装置 的布 置应 符 合GB 50053 的规 定。6.1.3 供配电 系统 低压 母线 及二 次回路 应符 合GB 50149 的 规定。6.1.4 供配电 系统 低压 配线 应符 合 GB 50054、GB 50575 的 规定。6.1.5 供配电 系统 电能 计量 应符 合 DL/T 448 的 规定。6.1.6 供配电 系统 电能 质量 应符 合 GB/T 12326 的规 定。6.1.7 供配电 系统 防雷 接地 设计 应符 合 GB/T 50065 的规 定。6.2 主要设 备选 型 6.2.1 变压器可 采用屋 外箱 式变 电站；10kV 进线可 采用负 荷开关配 合熔断 器或 断路 器；低压 侧采用 框架、塑壳 断路 器。变压 器 型号和 配置 等技 术参 数应 符合 GB 50053 的规 定。供 配电系 统 变 流柜 及控 制柜 等盘柜应符合 GB 50171 的 规 定。6.2.2 中压电力 电缆 宜选用 铜芯 交联聚乙 烯绝 缘类型，低 压电力电 缆宜 选用铜 芯交 联聚乙烯 绝缘 类型，也可选 用铜 芯聚 氯乙 烯绝 缘类型。电 缆型 号和 配置 等技术 参数 应符 合 GB 50168、GB 50303 的规 定。6.2.3 站用电 源电 压应 采用 交 流380V/220V。照 明光 源宜 以 高效节 能灯 为主。应急 照 明灯及 应急 疏散 指DB41/T 2635-2024 5 示灯宜 自带 蓄电 池。主要 场所照 度及 功率 密度 值设 计应符 合 GB 50034 的规 定。6.2.4 充电站 功率 因数 应达 到 0.95 及 以上。7 充电系 统 7.1 设计要 求 7.1.1 充电系 统设 计要 求应 符 合GB/T 18487.1 的规 定。7.1.2 充电设 备充 电接 口应 符 合GB/T 20234.2、GB/T 20234.3 的 规定。7.1.3 充电系 统通 信协 议应 符 合GB/T 27930、NB/T 33007 的规定。7.1.4 充电系 统 电 能质 量应符合 GB/T 12326、GB/T 29316 的规定。7.1.5 充电系 统电 能计 量应 符 合GB/T 28569、GB/T 29318 的规定。7.1.6 充电系 统防 雷接 地设 计应 符合 GB/T 50065 的 规定。7.1.7 充电系 统环 境条 件及 防护 应符 合 NB/T 33001、NB/T 33002 的 规定。7.1.8 充电设 备应 在桩 体醒 目位 置标识 操作 说明 文字 及图 示。7.2 主要设 备选 型 7.2.1 直流充 电桩 设备 性能 及配 置应符 合 NB/T 33001 的 规 定，并 具有 以下 功能：a）计量功 能，包括 显示 充电 时间、充电 电量 及充 电费 用信息 等；b）刷卡启 动、停止 功能；c）运行状 态、故障 状态 显示 功能；d）充电连 接异 常时 自动 切断 输出电 源的 功能；e）锁止装 置功 能；f）动态调 整充 电参 数的 功能；g）获得车 载电 池状 态参 数的 功能；h）过压、欠压、过 负荷、短 路、漏 电保 护和 自检 功能；i）记录充电 行为 功能，记录 内容包括 充电 起始时 刻、起始时刻 电量 值、结 束时 刻、结束 时刻 电量值和充 电电 量；j）外部手 动设 置参 数和 手动 控制的 功能。7.2.2 交流充 电桩 设备 性能 及配 置应符 合 NB/T 33002 的 规 定，并 具有 以下 功能：a）计量功 能，包括 显示 充电 时间、充电 电量 及充 电费 用信息；b）刷卡启 动、停止 功能；c）运行状 态、故障 状态 显示 功能；d）充电连 接异 常时 自动 切断 输出电 源的 功能；e）锁止装 置功 能；f）与监控 管理 系统 的通 信功 能；g）记录充电 行为 功能，记录 内容包括 充电 起始时 刻、起始时刻 电量 值、结 束时 刻、结束 时刻 电量值和充 电电 量。7.3 充电设 施布 置 7.3.1 充电车 位布 置应 与站 内行 车道统 筹考 虑，便于 车辆 出入和 停放。7.3.2 充电设 备布 置和 使用 应不 妨碍车 辆和 行人 的正 常通 行和紧 急疏 散。7.3.3 充电设 备应 靠近 车位 布置，便于 充电 使用 和维 修。7.3.4 充电设 备布 置要 有防 雨措 施，充 电区 上方 可安 装雨 棚。7.3.5 充电设 备位 置应 与永 久建 筑物应 保 持 0.5 m 及 以上 距离。DB41/T 2635 2024 6 7.4 安装要 求 7.4.1 充电系 统应 采用 接线 端子 与配电 系统 相连。7.4.2 充电设 备金 属壳 体应 设置 接地端 子（螺栓），应有 接地标 志保 护接 地端 子可 靠接地。7.4.3 充电设 备应 垂直 安装 于与 地平面 垂直 的立 面，偏离 垂直位 置任 一方 向的 误差 不应大 于 5。7.4.4 室外充 电设 备基 础应 高出 充电站 地 坪0.2 m 及 以上，宜在 设备 附近 设置 防撞 栏，且 应不 阻挡 行车视线。8 监控和 通信 8.1 监控系 统 8.1.1 应配置 监控 系统，包 括充 电监控 系统、供 配电 监控 系统和 安防 监控 系统。监 控系统 宜配 备不 间断电源系 统。8.1.2 充电监 控系 统应 能实 现充 电设备 运行 和充 电过 程中 的监视、保 护、控制、管理 和事故 情况 下的 紧急处理。充 电监 控系 统应 包含数 据采 集、处理、存 储、备 份与 恢复、事 件记 录、充 电信 息管 理等 功能。8.1.3 供配电 监控 系统 应实 时采 集和记 录供 电系 统运 行信 息，对 供电 状况、电能 质 量、开 关状 态、设 备运行参数 等监 视和控 制。供配电监 控系 统应包 含遥 测、遥视、遥 控、保 护动 作、继保 管理、历史 告警 查询、告 警级 别设 置、消闪 及光字 确定、对 时等 功能。8.1.4 安防监 控系 统应 包含 环境 监测、设 备安 全监 控、出 入 口控制、防火 防盗 及视 频监 控、停车 场管 理，应能实现 在发 生危机 安全 事件时发 出声 光告警，显 示、记录、回 放事件 前后 的监控信 息，且信息 保存 时间满足 相关 管理 要求。8.2 通信 8.2.1 县域充 电站 数据 传输 安全 应符 合 GB/T 41578、GB/T 22239 的 规定。8.2.2 县域充 电站 通信 设计 应符 合 GB 50966、GB/T 36278 的规定。9 土建 9.1 站区建（构）筑 物 9.1.1 县域充 电站 内建（构）筑 物应按 工业 建筑 标准 设计，做好 建筑 节能、节 地、节水、节材。9.1.2 县域充 电站 内建（构）筑 物的耐 火等 级应 符 合GB 50016 的规 定。9.1.3 县域充 电站 建（构）筑物 的安全 性、适 用性 及耐 久 性等应 符 合GB 50007、GB 50009、GB 50010、GB 50011、GB 50017、GB 50191 的规 定。9.2 给排水 9.2.1 生活给 水和 排水 设计 应符 合 GB 50015、GB 50268 的 规定。9.2.2 优先采 用市 政自 来水 作为 站区水 源，应设 供水 总管 水表等 流量 计量 装置。9.2.3 雨水排 水系 统宜 采用 有组 织排水 方式 排入 市政 雨水 系统，当 不具 备集 中排 水 条件时，站内 地面 雨水可散 流排 出站 外。9.2.4 产生的 生活 污水 宜排 入市 政管网，不 具备 条件 的宜 集中收 纳后 处理。9.2.5 餐厨含 油污 水经 隔油 池处 理后方 可排 入站 区污 水管 网。9.3 采暖通 风 9.3.1 采暖设 备宜 使用 空调 或分 散式电 暖气，使用 分散 式 电暖气 应满 足房 间采 暖和 安全防 火要 求，设 计DB41/T 2635-2024 7 应符 合GB 50019 的 规定。9.3.2 监控室、商超 休息 区应 有 良好的 自然 通风，宜设 置 空气调 节装 置，空 气调 节 装置应 符 合 GB 50019的规定。9.3.3 室内配 电间 宜采 用自 然进 风、机 械排 风系 统，通 风 量应按 排除 室内 设备 散热 量确定，使 夏季 室内环境温 度不 高 于40，冬 季室内 环境 温度 不宜 低 于5。10 消防 10.1 消防设 计 消防给 水、防 火分 区、安 全疏散、自动 喷水 灭火 系 统、防烟 与排 烟系 统、电 气系统 等设 计应 符 合GB 50974、GB 50016、GB 50067、GB 51251 的规 定。10.2 灭火器 配置 10.2.1 宜充分 利用 市政 消防 设施。10.2.2 建筑物 灭火 器的 配置 应符 合 GB 50140 的 规定。10.2.3 应设置 火灾 报警 系统，消 防控制 器应 设置 在监 控室 内。10.3 消防照 明与 疏散 消防照 明与 疏散 系统 设计 应符合GB 17945 的规 定。11 节能与 环保 11.1 规划、设计 和建 设应 符合 国家节 能政 策，合理 利用 能源。11.2 污水排 放标 准应 符 合 GB 8978 的 规定。11.3 噪声排 放标 准应 符 合 GB 12348 的规 定。11.4 建筑物 宜采 用节 能环 保型 建筑材 料，应不 采用 粘土 实心砖。11.5 应采用 节能 变压 器。12 互联互 通 12.1 应具有 充电 设施 运营 管理 系统。12.2 充电设施 运营 管理系 统应 能对其充 电设 施进行 有效 管理、监 控和 运营服 务，并对运营 数据 进行监测、采 集、存储、备 份和 恢复。12.3 充电设施 运营 管理系 统应 与 主管部 门 省 级充电 设施 监管平台 实现 互联互 通，上传信息 包含 但不限于充电 设备 实时 电压、实 时电流、实 时功 率、实时 温度、实时 状态、报 警状 态、充 电订 单。13 施工 13.1 工程测 量应 符 合GB 50026 的规定。13.2 施工应 符 合GB 50016、GB/T 50065、GB 50093、GB 50312 的规 定。13.3 给水排 水管 道施 工应 符 合GB 50268 的规 定。13.4 钢结构 施工 应符 合GB 50205 的 规定。13.5 防雷接 地装 置施 工应 符 合GB/T 21431、GB 50966 的 规定。13.6 电气照 明装 置施 工应 符 合GB 50617、GB 50966 的 规 定。DB41/T 2635 2024 8 13.7 供配电 设备 施工 与安 装应 符合 GB 50255、GB 50575、GB 50149、GB 50168、GB 50171 的 规定。13.8 消防灭 火系 统安 装应 符 合GB 50067、GB 51309 的 规 定。14 竣工验 收 14.1 县域充 电站 项目 竣工 验收 应符合 电力 建设 施工、验 收及质 量检 验评 价 按DL/T 5210.1 的 规定。14.2 竣工验 收流 程和 要求 应符 合 NB/T 33004 的规 定。14.3 验收条 件具 备后，建 设管 理单位 参照 附 录B 组 建验 收工作 组。14.4 验收工 作组 参照 附 录C 进 行验收，并 签署 竣工 验收 报告。DB41/T 2635-2024 9 附 录 A（资料 性）县域充 电站 设计 方案 A.1 小 型充 电站 设计 方案 10 车位 配置4台120 kW直 流 充电桩（1 桩2枪）和2台7 kW交流 充电 桩（1桩1 枪）的小型 充电 站设 计方案为：a)规模：站区 用地 面 积 1225 m2，建设 功率494 kW；b)平面布 置：充电 区位 于站 区中部，行 车道 环绕 充电 区布置；站 区宜 设 2 个 进 出口，便于 车辆 通行；建 筑物 集中 布置 于站 区一侧，供 配电 区位 于站 区一角 并与 建筑 物轴 线对 齐；c)示意图：见 图A.1。单位为毫米 图A.1 小 型充 电站 示意 图 DB41/T 2635 2024 10 A.2 中 型充 电站 设计 方案 20车位 配置10台120kW 直 流 充电桩（1 桩2枪）的 中型 充电站 设计 方案 为：a)规模：站区 用地 面 积1435 m2，建设 功率1200 kW。b)平面布 置：充电 区位 于站 区中部，行 车道 环绕 充电 区布置；站 区设2 个 进出 口，便 于车 辆通 行；建筑物 集中 布置 于站 区一 侧，供 配电 区位 于站 区一 角并与 建筑 物轴 线对 齐；c)示意图：见 图A.2。单位为毫米 图A.2 中 型充 电站 示意 图 DB41/T 2635-2024 11 A.3 大 型充 电站 设计 方案 30 车位 配置15台120kW 直 流 充电桩（1 桩2枪）的 大型 充电站 设计 方案 为：a)规模：站区 用地 面积 2088 m2，建设 功率1800 kW。b)平面布 置：充 电区 位于 站 区 中部，行车 道绕 充电 区“U”型 布置；站 区设2 个 进出口，便于 车辆通行；建筑 物集 中布 置于 站区一 侧，供配 电区 位于 站 区一 角并 与建 筑物 轴线 对齐；c)示意图：见 图 A.3。单位为毫米 图A.3 大 型充 电站 示意 图 DB41/T 2635 2024 12 附 录 B（资料 性）电动汽 车充 电站 验收 申请 书和验 收证 书样 式 B.1 电 动汽 车充 电站 验收 申请书 样式 见 表B.1。表B.1 电 动汽 车 充 电站 验收申 请书 电动汽车充电站验收申请书 项目名称 建设管理单位 开工时间 完工时间 工程详细地址 项目规模 验收申请 致：（项目验收单位）（电动汽车 充电设施项目名称）于 年 月 日完工，经 我方自检合格，符合投运条件，诸予以检査和验收。验收申请单位 申请人 日 期 审査意见 经初步审查该项目 1 验收申请文件齐全/不齐全；2 符合/不符合新建充电站项目建设审批要求；3 符合/不符合我国现行建设标准；4 符合/不符合设计文件要求；5 符合/不符合施工合同要求；6 符合/不符合河南省充电智能服务平台互联互通要求；7 符合/不符合我国现行法律、法规要求。综上所述，该项目初步审查合格/不合格，可以/不可以组织 正式验收。验收单位 申请人 日 期 DB41/T 2635-2024 13 B.2 电 动汽 车充 电站 验收 证书样 式见 表 B.2。表B.2 电 动汽 车 充 电站 验收证 书 电动汽 车 充 电站 验收 证书 项目名称 建设单位 项目详细地址 项目规模 验收结论 充 电站竣工验收工作组于 年 月 日对 充电项目全部设施进行了验收检查，竣工验收工作组认为所有设备型号、配置、数量、功能和性能等参数满足设计要求，工程质量符合国家现行标准的规定，达到竣工验收标准，工程 质量合格。竣工验收工作组认 定，本工程己具备交接验收条件，同意从 年 月 日起交付生 产运行单位，可投入运行。工 程差异项应按清单要求限期整改完成。竣工验收工作组组长（签字）年 月 日 验收工作组成员名单 竣工验收工作组 姓名 职务/职称 签字 组长 副组长 成员 成员 成员.工程建设有关单位代表名单 相关单位 姓名 单位、职务、职称 签字 工程建设单位 工程设计单位 施工单位 验收差异项处理清单 序号 内容 负责单位 限期完成日期 DB41/T 2635 2024 14 附 录 C（资料 性）电动汽 车充 电站 验收 表 C.1 供电 系统 验收 表见 表C.1。表C.1 供 电系 统验 收 表 序号 验收内容 验收方法 验收记录 验收结论 1 变压器与环网柜 检查变压器的型号、配置和数量，核对变压器技术 参 数 及 实 际 施 工 结 果 与 合 同、设 计 图 纸 等 技 术文件是否相符，检査施工记录 2 电缆 及电缆桥架等 检查电缆的型号、配置和数量，核对电缆技术参数 及 实 际 施 工 结 果 与 合 同、设 计 图 纸 等 技 术 文 件是否相符，检査施工记录 3 变流柜及控制柜等盘柜 检查供电系统盘柜的型号、配置和数量，核对盘柜 技 术 参 数 及 实 际 施 工 结 果 与 合 同、设 计 图 纸 等技术文件是否相符，检查施工记录 4 低压母线及二次回路 检査设备的型号、配置和数量，核对设备技术参数 及 实 际 施 工 结 果 与 合 同、设 计 图 纸 等 技 术 文 件是否相符，检査施工记录 5 低压配线 检査低压配线的接线和相序、配电设备布置、配电线路的保护、配电线路的敷设等，核对配电设备技 术 参 数 及 实 际 施 工 结 果 与 设 计 图 纸 是 否 相 符，检査施工记录 6 低压隔离设备 检査低压隔离电器和导体的型号、配置和数量，核 对 设 备 技 术 参 数 及 实 际 施 工 结 果 与 合 同、设 计图纸等技术文件是否相符，检查施工记录 7 电能质量 检 査 电 动 汽 车 充 电 设 施 接 入 公 共 电 网 连 接 点 的电能质量 8 电能计量 检 査 供 电 系 统 电 能 计 觉 装 置 的 型 号、配 置 和 数量，核 对 计 量 装 置 的 技 术 参 数 及 实 际 施 工 结 果 与合同、设计图纸等技术文件是否相符，检查施工记录 9 防雷接地 检 査 供 电 系 统 电 气 装 置 的 防 雷 和 接 地，核 对 实际施工结果与设计图纸是否相符，检査施工记录 注：验收结论中，如该项合格，则在验收结论中打“”，不合格打“”。DB41/T 2635-2024 15 C.2 充电 系统 验收 表见 表C.2。表C.2 充电 系统 验收 表 序号 验收内容 验收方法 验收记录 验收结论 1 型号 检査充电桩的型号、配置和数 量，按照合同和技术协议等文件进行验收，并出具第三方检测公司检测报告 配置 数量 2 基本构成 检査充电桩图纸与实物，核对 充电桩技术参数，按照合同和技术协议等相关文件验收 结构 标志与标识 技术参数 3 充电控制导引 按照合同和技术协议等相关文件验收 通信功能 电子锁止功能 人机交互功能 计量功能 急停功能 保护功能 4 环境条件 按照合同和技术协议等相关文件验收 电源要求 耐环境性能 电击防护 电气和爬电距离 电气绝缘性能 5 充电接口 检査充电插座的结构、物理尺寸、端子定义 6 通信协议 检查非车载充电机与电池管理系统之间的通信协议 7 检查充电桩与站级监控系统之间的通信协议 8 电能计量 检查充电桩的电能计量 9 防雷接地 检査充电桩的防雷接地 注：验收结论中，如该项合格，则在验收结论中打“”，不合格打“”。DB41/T 2635 2024 16 C.3 监控 系统 验收 表见 表C.3。表C.3 监 控系 统验 收表 序号 验收项目 验收方法 验收记录 验收结论 1 型号 检查监控系统的型号、配置 和数量，按照合同和技术协议等文件进行验收 配置 数量 2 技术参数 检查监控系统产品图纸与实 物，按照合同和技术协议等文件进行验收 3 功能 检査监控系统产品图纸与实 物，按照合同和技术协议等文件进行验收 4 与充电设备间的通信协议 检查通信协议参数，按照合 同和技术协议等文件进行验收 5 设备布置、线缆敷设 检査监控系统各设备房间的设备布置和线缆的敷设、引入、接续，按照合同和技术协议等文件进行验收 注：验收结论中，如该项合格，则在验收结论中打“”，不合格打“”。C.4 土建 及其 他配 套设 施 验收表 见 表C.4。表C.4 土 建及 其他 配套 设施验 收表 序号 验收内容 验收方法 验收记录 验收结论 1 土建工程 核 对 站 房 及 附 属 建 筑 物 土 建 工 程 实 际 施 工 结 果 与设计图纸等文件是否相符，检查施工记录 2 钢结构 核 对 钢 结 构 的 实 际 施 工 结 果 与 涉 及 图 纸 等 文 件 是否相符，检查施工记录 3 防雷接地 装置 核 对 站 房 及 附 属 建 筑 物 防 雷 接 地 装 置 实 际 施 工 结果与设计图纸等文件是否相符,检查施工记录 4 电气照明装置 核 对 站 房 及 附 属 建 筑 物 电 气 照 明 装 置 实 际 施 工 结果与设计图纸等文件是否相符,检查施工记录 5 给排水 核对 站 区 内 生 产 和 生 活 用 水 施 工 结果 与 设 计 图 纸等文件是否相符，检査施工记录 注：验收结论中，如该项合格，则在验收结论中打“”，不合格打“”。C.5 消防 设施 验收 表见 表C.5 表C.5 消 防设 施验 收表 序号 验收内容 验收方法 验收记录 验收结论 1 消防工程 核对消防工程实 际 施 工 结 果 与 设 计 图 纸 等 文 件 是否相符 DB41/T 2635-2024 17 表C.5 消 防设 施验 收表（续）序号 验收内容 验收方法 验收记录 验收结论 2 建(构)筑物构件 核对建(构)筑 物 构 件 实 际 施 工 结 果 与 设 计 图 纸 等文件是否相符 3 电力设备 核对电力设备耐火等级、与其他建(构)筑物和设备之 间 的 防 火 间 距 及 消 防 安 全 要 求 实 际 施 工 结 果 与 设计图纸等文件是否相符 4 消防设施 核 对 消 防 设 施 实 际 施 工 结 果 与 设 计 图 纸 等 文 件 是否相符 5 站区标识 核 对 站 区 标 识 实 际 施 工 结 果 与 设 计 图 纸 等 文 件 是否相符，检査施工记录 注：验收结论中，如该项合格，则在验收结论中打“”，不合格打“”。C.6 节能 环保 验收 表见 表C.6。表C.6 节 能环 保验 收表 序号 验收内容 验收方法 验收记录 验收结论 1 建筑材料 检查建筑材料与设计图纸等文件是否相符，检查施工记录 2 变压器 检査充电站使用的变压器 3 噪声 检査充电设施现场噪声水平 4 生活污水 检查充电设施产生的生活污水处理 注：验收结论中，如该项合格，则在验收结论中打“”，不合格打“”。
