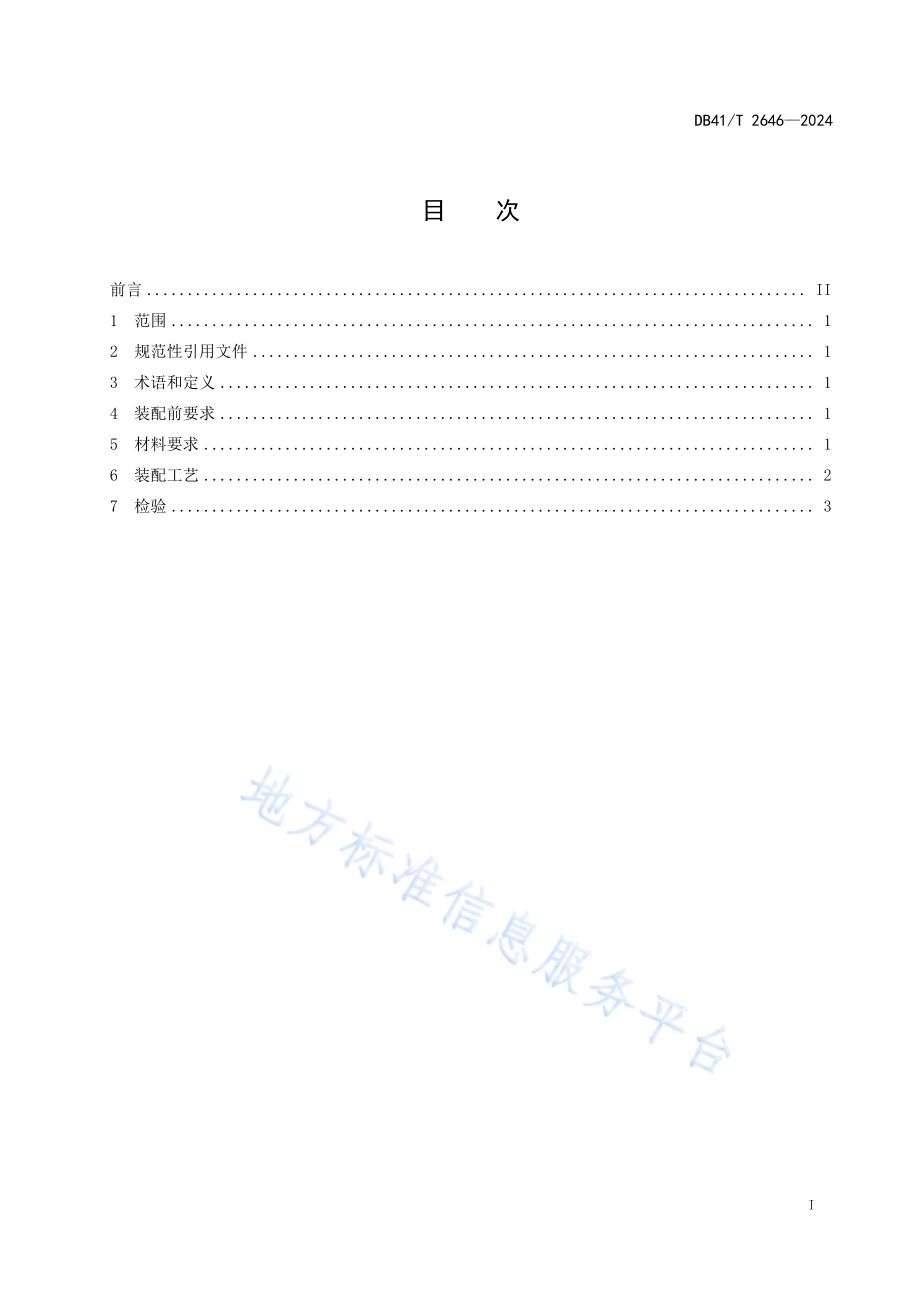

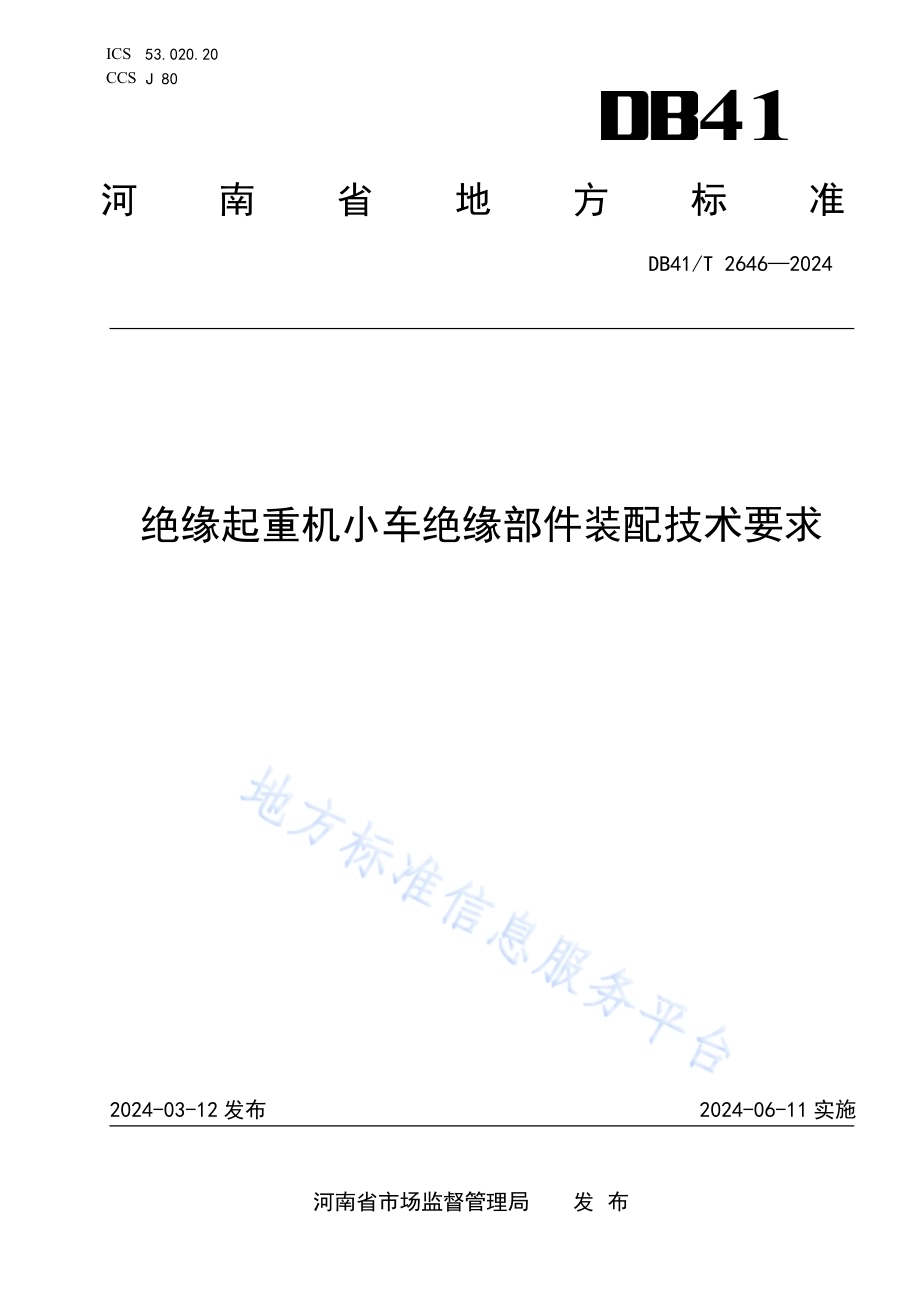

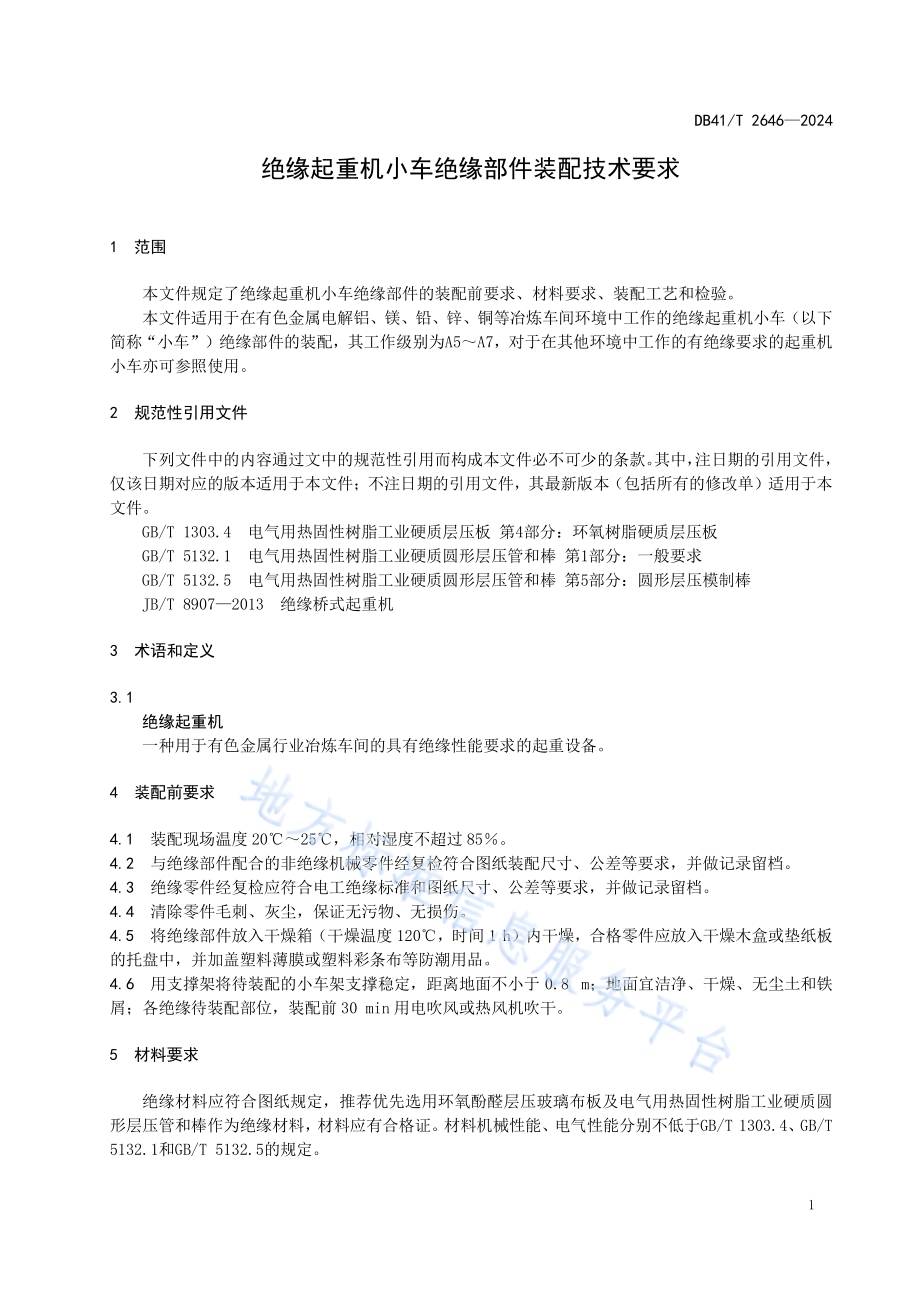

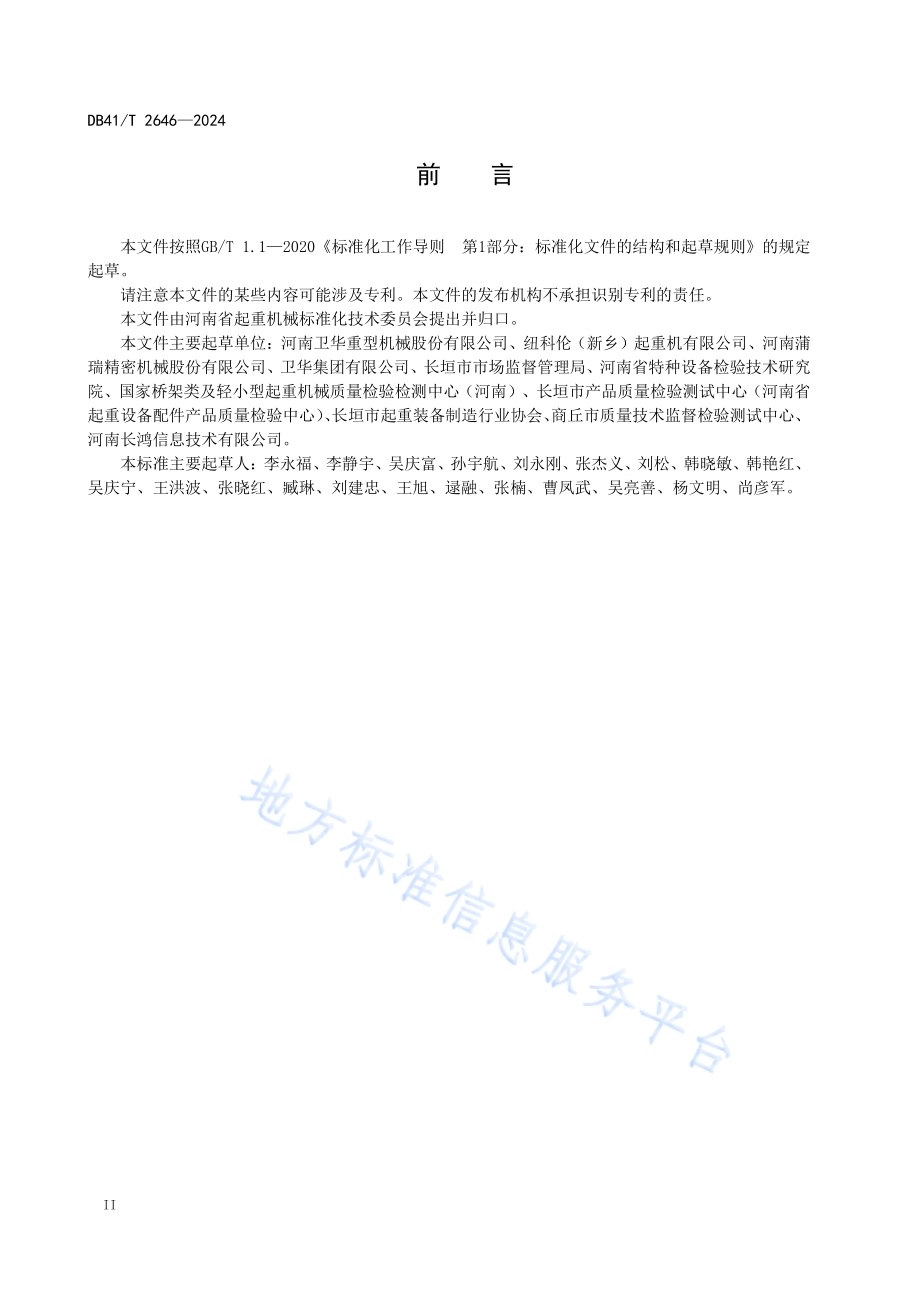

I C S 53.020.20 C C S J 80 41 河南省地方标准 DB41/T 2646 2024 绝缘起重 机小车绝 缘部件装 配技术要 求 2024-03-12 发布 2024-06-11 实施 河南省市 场监督 管 理局 发 布 DB41/T 2646 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 装 配前 要求.1 5 材 料要 求.1 6 装 配工 艺.2 7 检验.3 DB41/T 2646 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由河 南省 起重 机械 标准化 技术 委员 会提 出并 归口。本文件 主要 起草 单位：河 南卫华 重型 机械 股份 有限 公司、纽科 伦（新乡）起 重机有 限公 司、河南 蒲瑞精密 机械 股份 有限 公司、卫 华集 团有 限公 司、长 垣 市市场 监督 管理 局、河 南 省特种 设备 检验 技术 研究院、国 家桥 架类 及轻 小型 起重机 械质 量检 验检 测中 心（河 南）、长 垣市 产品 质量检 验测 试中 心（河 南 省起重设 备配 件产 品质 量检 验中心）、长垣 市起 重装 备 制造行 业协 会、商 丘市 质量 技术监 督检 验测 试中 心、河南长 鸿信 息技 术有 限公 司。本标准 主要 起草 人：李 永 福、李静 宇、吴庆 富、孙宇 航、刘永 刚、张杰 义、刘松、韩 晓敏、韩 艳红、吴庆宁、王 洪波、张 晓红、臧琳、刘 建忠、王 旭、逯融、张楠、曹 凤武、吴 亮善、杨文 明、尚彦 军。DB41/T 2646 2024 1 绝缘起重 机小车 绝缘部件 装配技 术要求 1 范围 本文件 规定 了 绝 缘起 重机 小车绝 缘部 件的 装配 前要 求、材 料要 求、装配 工艺 和检验。本文件 适用 于在 有色 金属 电解铝、镁、铅、锌、铜 等 冶炼车 间环 境中 工作 的绝 缘起重 机小 车（以 下简称“小车”）绝缘 部件 的装配，其 工作 级别 为A5 A7，对于 在其 他环 境中 工作的 有绝 缘要 求的 起 重 机小车亦 可参 照使 用。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 1303.4 电气 用热 固 性树脂 工业 硬质 层压 板 第4部分：环 氧树 脂硬 质层 压 板 GB/T 5132.1 电气 用热 固 性树脂 工业 硬质 圆形 层压 管和棒 第1 部分：一 般要 求 GB/T 5132.5 电气 用热 固 性树脂 工业 硬质 圆形 层压 管和棒 第5 部分：圆 形层 压模制 棒 JB/T 8907 2013 绝缘 桥 式起重 机 3 术语和 定义 3.1 绝缘 起 重机 一种用 于 有 色金 属行 业冶 炼车间 的具 有绝 缘性 能要 求的 起 重设 备。4 装配前 要求 4.1 装配现 场温 度 20 25，相对 湿度 不超 过 85。4.2 与绝缘 部件 配合 的非 绝缘 机械零 件经 复检 符合 图纸 装配尺 寸、公差 等要 求，并做记 录留 档。4.3 绝缘零 件经 复检 应符 合电 工绝缘 标准 和图 纸尺 寸、公差等 要求，并 做记 录留 档。4.4 清除零 件毛 刺、灰尘，保 证无污 物、无损 伤。4.5 将绝缘 部件 放入 干燥 箱（干燥温 度 120，时间1 h）内 干燥，合 格零 件应 放 入干燥 木盒 或垫 纸板的托盘 中，并加 盖塑 料薄 膜或塑 料彩 条布 等防 潮用 品。4.6 用支撑 架将 待装 配的 小车 架支撑 稳定，距 离地 面不 小于 0.8 m；地面 宜洁 净、干燥、无 尘土 和 铁屑；各 绝缘 待装 配部 位，装配 前 30 min 用电 吹风 或 热风机 吹干。5 材料要求 绝 缘 材 料应 符 合图 纸 规定，推 荐 优先 选 用环 氧 酚醛层 压 玻 璃布 板 及电 气 用热固 性 树 脂工 业 硬质 圆形层压 管和 棒作 为绝 缘材 料，材料 应有 合格 证。材料 机械性 能、电 气性 能分 别 不低于GB/T 1303.4、GB/T 5132.1 和GB/T 5132.5 的 规 定。DB41/T 2646 2024 2 6 装配工艺 6.1 绝缘 部 件装配 时检 查零件 表面，应干燥、不 潮湿、无油污，不粘 附金属 粉末；必要 时可用 无水 酒精擦净，晾 干或 吹干。6.2 夹持绝 缘 部 件时 夹持 力 应 适当，不应 夹伤、损 坏零 件。6.3 使用橡 胶锤 或垫 胶木 锤击 装配。6.4 绝缘 部 件装 配紧 固 时，应 先检查 是否 完好，如 发现 开裂、掉块 等损 坏 应 予更 换。6.5 车轮组 装配 后，螺栓 杆部 外露部 分应 缠绕 三层 聚酯 薄膜，薄膜 末端 应涂 环氧 绝缘清 漆粘 合。6.6 电机座、减速 机座、制动 器座和 卷筒轴 承座 等螺栓 连接孔 绝缘套 与上 部绝缘 垫板压 紧后，应保 证轴向不 大 于 1 mm 和 径向 不 大于 0.5 mm 的 间隙，见 图1。10.5绝 缘 板绝 缘 套电 机 座支座 图1 各支座 类与 绝缘 部 件 装配 6.7 吊钩的 绝缘 部件 装配 主要 设置在 吊钩 架连 接处，见 图2；在 图3、图 4、图 5 情况下，根 据绝 缘 套装配位 置的 不同，各 留轴 向间隙 分别 不大 于3 mm、2 mm 和 3 mm。图2 吊钩 的绝 缘 部件 装配 图3 图2中 放 大 DB41/T 2646 2024 3 2 3 图4 图2 中放大 图5 图2中 放 大 7 检验 7.1 检测环 境与 状态 7.1.1 检测环境 温度 20 25，相对 湿度 不超 过 85。7.1.2 检测时 测量 触点 应 直 接接 触 基体 金属。7.1.3 检测时 小车 应处 于断 电 状 态。7.2 检测仪器 检测仪 表：1000 V 兆 欧表。7.3 绝缘电 阻检 测 7.3.1 装配过 程中，绝缘 部 件隔 开 要求 绝缘的 金 属 导体件，每装 一件为 节点 测一次 绝缘电 阻，单 个 节点绝缘 值 应 不小 于1.0 M。7.3.2 齿轮联 轴器 绝缘 部件 两侧 之间绝 缘电 阻 不 应小 于 1.0 M。7.3.3 装配后 应 分别 对吊 钩、起 升机构 减速 机 与小 车架 之 间、吊 钩与滑 轮组 之间、小车架 与 每个 车轮组之间 进行 绝缘 电阻 检测，其绝 缘电 阻均 不应 小 于1.0 M。7.3.4 起升机构 及小 车运 行机构（除吊 钩组及 钢丝 绳外）与小车 架装配 后，分别进 行绝缘 电阻检 测，绝缘电 阻不 应小 于1.0 M，检 测位置 如 下：起升机 构减 速机（或 卷筒 组等）与小 车架 任一 点之 间；小车架 上任 一点 与每 个车 轮之间（分 别检 测）；定滑轮 与小 车架 之间 任一 点；安全尺 与小 车架 之间 任一 点；小车导 电架 与小 车架 之间 任一点；金属体 缓冲 器与 车轮 之间 任一点。7.4 小车装 配检 查 7.4.1 小车检 查项 目应 符 合 JB/T 8907 2013 中5.2.2 表1 的有 关规 定。7.4.2 检查绝 缘 部件 装配 后配合 面的平 整性、外形 尺寸的 完整性，检查 装配 后的绝 缘 部件 厚度尺 寸 是否符合 图纸 要求，小 车装 配后配 合性 质应 符合 图纸 要求。7.5 小车空 转测 试 DB41/T 2646 2024 4 小车进 行通 电空 运转 测试 时，司 机室、小 车部 分钢 丝绳、吊钩 等不 装配，车 轮架空，分 别开 动各 机构正反 方向 运动，累 计时 间不少 于5 min，并 记录 和 留档。
