大跨径公铁两用斜拉桥平行钢丝拉索通用技术条件DB32／T 4595-2023.pdf

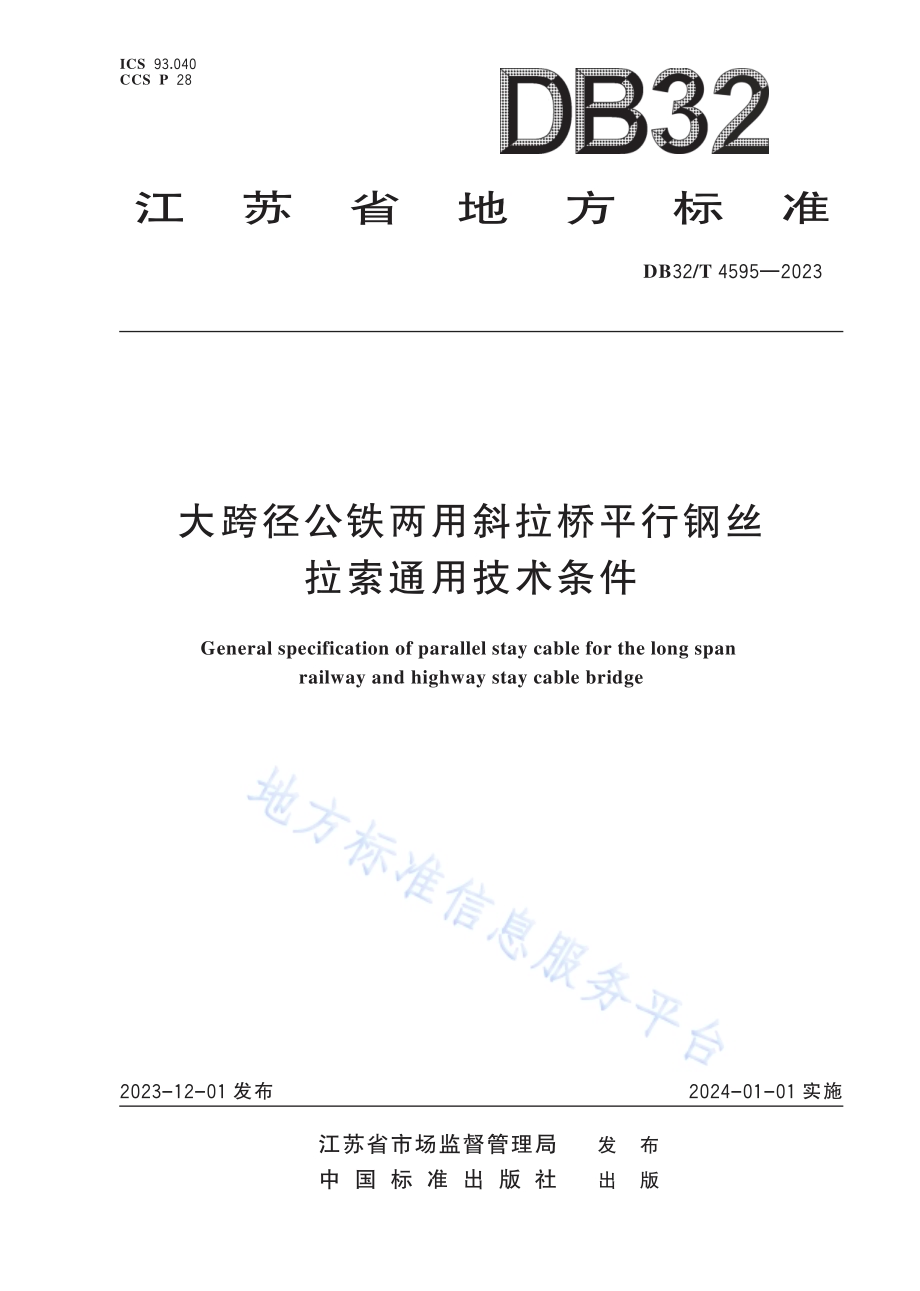

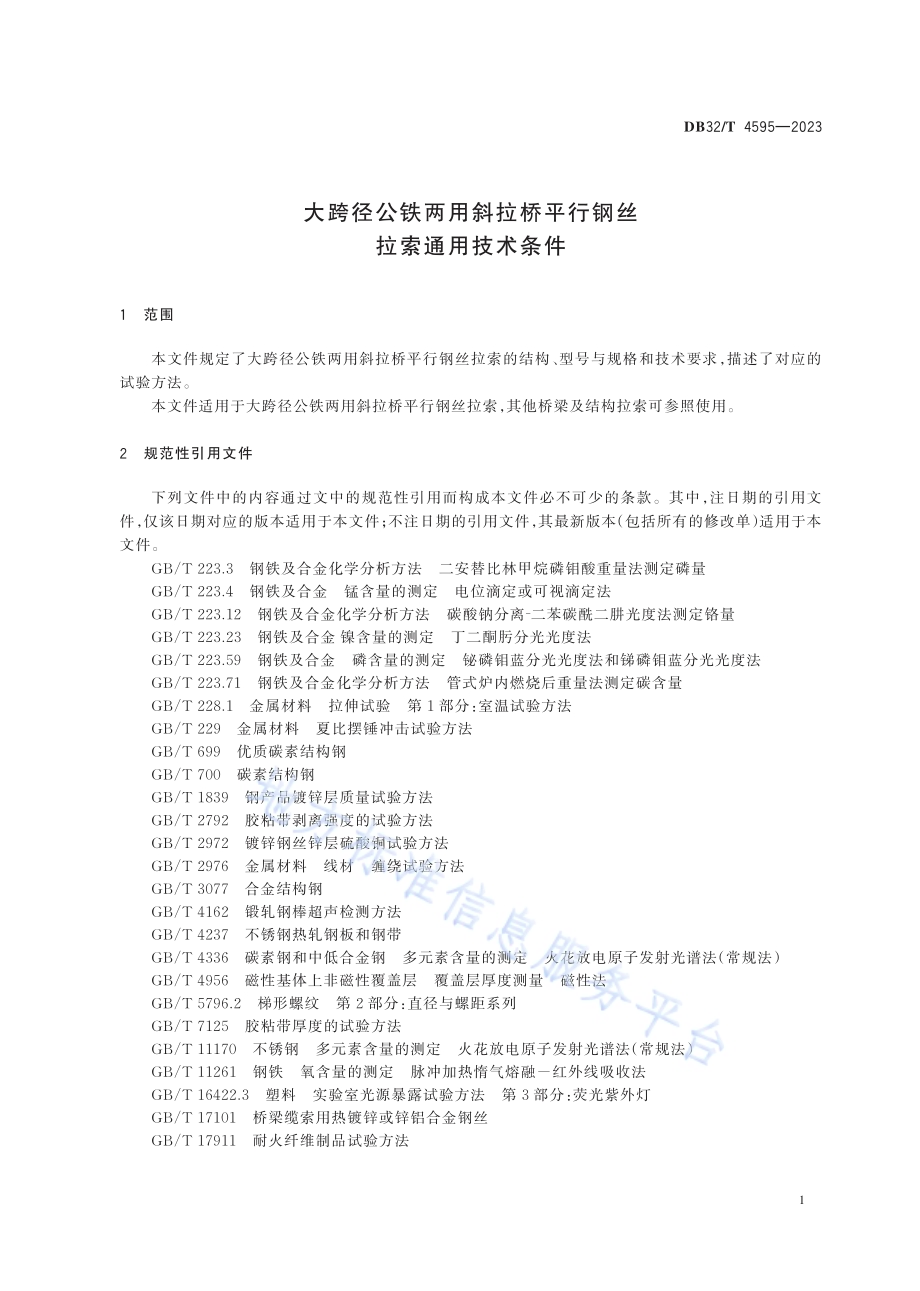

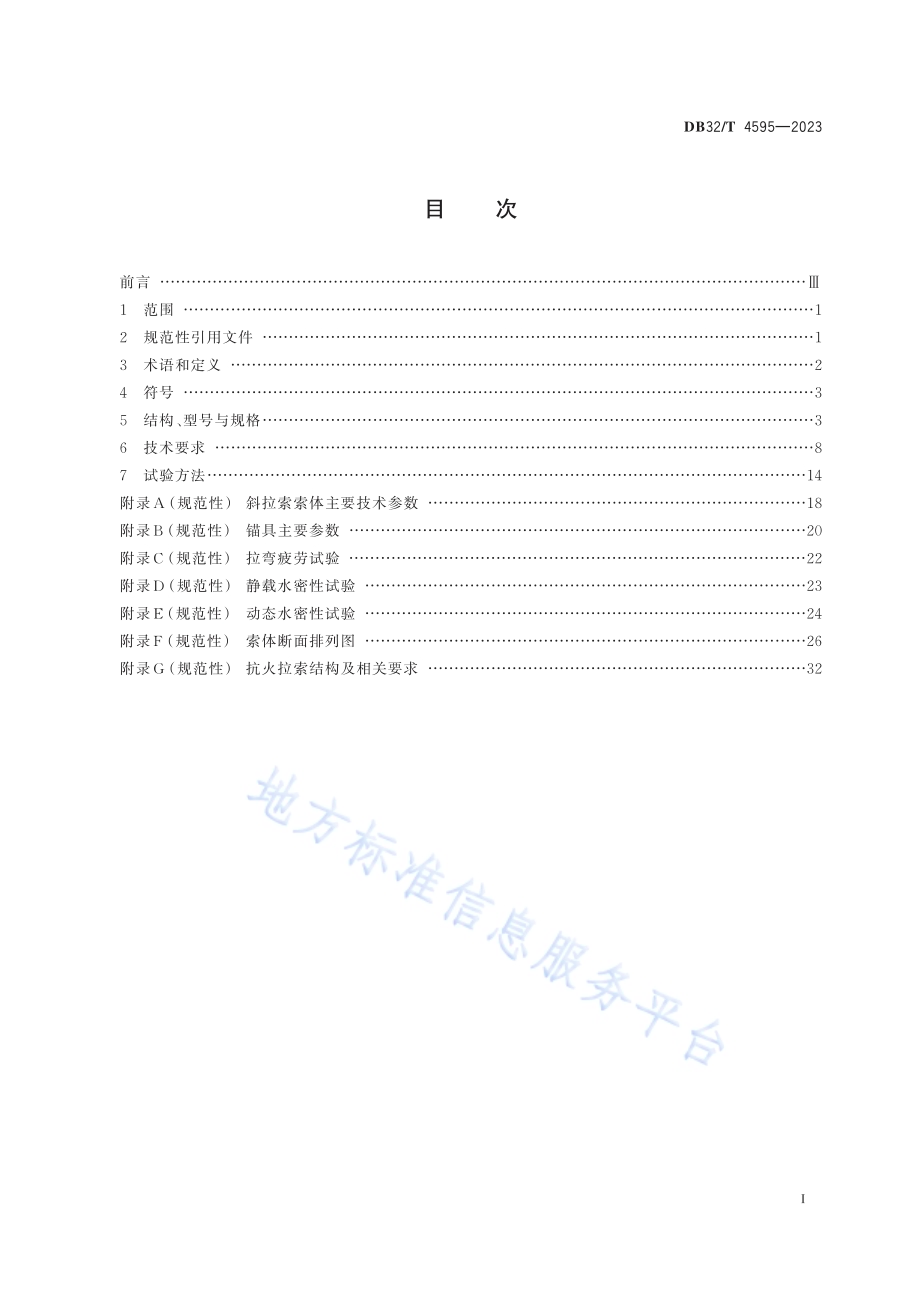

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版大跨径公铁两用斜拉桥平行钢丝拉索通用技术条件General specification of parallel stay cable for the long span railway and highway stay cable bridge2 0 2 3-1 2-0 1 发布 2 0 2 4-0 1-0 1 实施CCS P 2 8DB 3 2/T 4 5 9 5 2 0 2 3ICS 9 3.0 4 0DB 3 2/T 4 5 9 5 2 0 2 3前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 24 符 号 35 结 构、型 号 与 规 格 36 技 术 要 求 87 试 验 方 法 14附 录 A（规 范 性）斜 拉 索 索 体 主 要 技 术 参 数 18附 录 B（规 范 性）锚 具 主 要 参 数 20附 录 C（规 范 性）拉 弯 疲 劳 试 验 22附 录 D（规 范 性）静 载 水 密 性 试 验 23附 录 E（规 范 性）动 态 水 密 性 试 验 24附 录 F（规 范 性）索 体 断 面 排 列 图 26附 录 G（规 范 性）抗 火 拉 索 结 构 及 相 关 要 求 32目 次DB 3 2/T 4 5 9 5 2 0 2 3前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 无 锡 市 市 场 监 督 管 理 局 提 出。本 文 件 由 全 国 钢 标 准 化 技 术 委 员 会 钢 丝 绳 分 技 术 委 员 会 归 口。本 文 件 起 草 单 位：江 苏 法 尔 胜 缆 索 有 限 公 司、江 苏 法 尔 胜 路 桥 科 技 有 限 公 司、江 苏 省 交 通 工 程 建 设局、中 铁 大 桥 勘 测 设 计 院 集 团 有 限 公 司、江 苏 东 纲 金 属 制 品 有 限 公 司。本 文 件 主 要 起 草 人：赵 军、薛 花 娟、吴 琼、李 镇、夏 鹏 飞、王 强、周 祝 兵、郑 清 刚、强 强、陈 建 峰、姚 永 峰、周 能 作、夏 涛、尹 东 亚、束 卫 红、邹 建 秋、顾 彬、顾 逸 平、王 飞、费 汉 兵、吴 树 文、朱 维 军。DB 3 2/T 4 5 9 5 2 0 2 3大跨径公铁两用斜拉桥平行钢丝拉索通用技术条件1 范围本 文 件 规 定 了 大 跨 径 公 铁 两 用 斜 拉 桥 平 行 钢 丝 拉 索 的 结 构、型 号 与 规 格 和 技 术 要 求，描 述 了 对 应 的试 验 方 法。本 文 件 适 用 于 大 跨 径 公 铁 两 用 斜 拉 桥 平 行 钢 丝 拉 索，其 他 桥 梁 及 结 构 拉 索 可 参 照 使 用。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB/T 223.3 钢 铁 及 合 金 化 学 分 析 方 法 二 安 替 比 林 甲 烷 磷 钼 酸 重 量 法 测 定 磷 量GB/T 223.4 钢 铁 及 合 金 锰 含 量 的 测 定 电 位 滴 定 或 可 视 滴 定 法GB/T 223.12 钢 铁 及 合 金 化 学 分 析 方 法 碳 酸 钠 分 离 二 苯 碳 酰 二 肼 光 度 法 测 定 铬 量GB/T 223.23 钢 铁 及 合 金 镍 含 量 的 测 定 丁 二 酮 肟 分 光 光 度 法GB/T 223.59 钢 铁 及 合 金 磷 含 量 的 测 定 铋 磷 钼 蓝 分 光 光 度 法 和 锑 磷 钼 蓝 分 光 光 度 法GB/T 223.71 钢 铁 及 合 金 化 学 分 析 方 法 管 式 炉 内 燃 烧 后 重 量 法 测 定 碳 含 量GB/T 228.1 金 属 材 料 拉 伸 试 验 第 1 部 分：室 温 试 验 方 法GB/T 229 金 属 材 料 夏 比 摆 锤 冲 击 试 验 方 法GB/T 699 优 质 碳 素 结 构 钢GB/T 700 碳 素 结 构 钢GB/T 1839 钢 产 品 镀 锌 层 质 量 试 验 方 法GB/T 2792 胶 粘 带 剥 离 强 度 的 试 验 方 法GB/T 2972 镀 锌 钢 丝 锌 层 硫 酸 铜 试 验 方 法GB/T 2976 金 属 材 料 线 材 缠 绕 试 验 方 法GB/T 3077 合 金 结 构 钢GB/T 4162 锻 轧 钢 棒 超 声 检 测 方 法GB/T 4237 不 锈 钢 热 轧 钢 板 和 钢 带GB/T 4336 碳 素 钢 和 中 低 合 金 钢 多 元 素 含 量 的 测 定 火 花 放 电 原 子 发 射 光 谱 法（常 规 法）GB/T 4956 磁 性 基 体 上 非 磁 性 覆 盖 层 覆 盖 层 厚 度 测 量 磁 性 法GB/T 5796.2 梯 形 螺 纹 第 2 部 分：直 径 与 螺 距 系 列GB/T 7125 胶 粘 带 厚 度 的 试 验 方 法GB/T 11170 不 锈 钢 多 元 素 含 量 的 测 定 火 花 放 电 原 子 发 射 光 谱 法（常 规 法）GB/T 11261 钢 铁 氧 含 量 的 测 定 脉 冲 加 热 惰 气 熔 融-红 外 线 吸 收 法GB/T 16422.3 塑 料 实 验 室 光 源 暴 露 试 验 方 法 第 3 部 分：荧 光 紫 外 灯GB/T 17101 桥 梁 缆 索 用 热 镀 锌 或 锌 铝 合 金 钢 丝GB/T 17911 耐 火 纤 维 制 品 试 验 方 法1DB 3 2/T 4 5 9 5 2 0 2 3GB/T 18365 斜 拉 桥 用 热 挤 聚 乙 烯 高 强 钢 丝 拉 索GB/T 20123 钢 铁 总 碳 硫 含 量 的 测 定 高 频 感 应 炉 燃 烧 后 红 外 吸 收 法（常 规 方 法）GB/T 20124 钢 铁 氮 含 量 的 测 定 惰 性 气 体 熔 融 热 导 法（常 规 方 法）GB/T 21834 中 低 合 金 钢 多 元 素 成 分 分 布 的 测 定 金 属 原 位 统 计 分 布 分 析 法GB/T 21839 预 应 力 混 凝 土 用 钢 材 试 验 方 法GB/T 22315 金 属 材 料 弹 性 模 量 和 泊 松 比 试 验 方 法GB/T 26253 塑 料 薄 膜 和 薄 片 水 蒸 气 透 过 率 的 测 定 红 外 检 测 器 法GB/T 30776 胶 粘 带 拉 伸 强 度 与 断 裂 伸 长 率 的 试 验 方 法GB/T 32370 胶 粘 带 长 度 和 宽 度 的 测 定CJ/T 297 桥 梁 缆 索 用 高 密 度 聚 乙 烯 护 套 料NB/T 47013.4 承 压 设 备 无 损 检 测 第 4 部 分：磁 粉 检 测XF/T 714 构 件 用 防 火 保 护 材 料 快 速 升 温 耐 火 试 验 方 法YB/T 4130 耐 火 材 料 导 热 系 数 试 验 方 法（水 流 量 平 板 法）YB/T 4306 钢 铁 及 合 金 氮 含 量 的 测 定 惰 性 气 体 熔 融 热 导 法3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 锌铝合金镀层钢丝 zincaluminum alloy coated steel wire表 面 热 镀 锌 铝 合 金 镀 层 的 钢 丝。3.2 索体 bundle of parallel wires将 一 定 数 量 钢 丝 呈 正 六 边 形 或 缺 角 六 边 形 紧 密 排 列，经 同 心 左 向 扭 绞，并 在 外 层 包 覆 高 密 度 聚 乙 烯护 套 的 钢 丝 束。3.3 锚具 anchorage将 索 体 拉 力 传 递 给 结 构 的 连 接 部 件。3.4 弹性模量 elastic modulus斜 拉 桥 平 行 钢 丝 拉 索 在 弹 性 变 化 范 围 内 轴 向 拉 伸 应 力 与 轴 向 拉 伸 应 变 的 比 例 系 数。3.5 拉弯疲劳性能 tension bending fatigue performance斜 拉 索 在 同 时 承 受 拉 伸 与 弯 曲 两 种 荷 载 条 件 下 的 抗 疲 劳 性 能。3.6 钢丝标准抗拉强度 wire standard tensile strength钢 丝 拉 断 前 承 受 的 最 大 标 称 拉 应 力。3.7 索力 cable force作 用 在 斜 拉 索 上 的 轴 向 拉 伸 荷 载。3.8 公称破断索力 nominal breaking force of the cable索 体 钢 丝 束 内 的 钢 丝 公 称 截 面 积 之 和 与 钢 丝 标 准 抗 拉 强 度 的 乘 积。2DB 3 2/T 4 5 9 5 2 0 2 33.9 斜拉桥平行钢丝拉索效率系数 efficiency factor of stay cables实 测 平 行 钢 丝 拉 索 最 大 破 断 索 力 与 公 称 破 断 索 力 之 比 值。3.1 0 斜拉索长度 length of stay cable梁、塔 端 锚 垫 板 外 端 面 之 间 的 距 离。4 符号下 列 符 号 适 用 于 本 文 件。A 索 体 钢 丝 束 的 公 称 截 面 积，单 位 为 平 方 毫 米（mm2）；B 锚 杯 外 径，单 位 为 毫 米（mm）；C 锚 圈 外 径，单 位 为 毫 米（mm）；D 预 埋 管 尺 寸，单 位 为 毫 米（mm）；E 弹 性 模 量，单 位 为 兆 帕（MPa）；F 拉 弯 疲 劳 试 验 时 施 加 于 拉 索 的 横 向 力，单 位 为 千 牛（kN）；fpk 索 体 钢 丝 标 准 抗 拉 强 度，单 位 为 兆 帕（MPa）；H 锚 圈 高 度，单 位 为 毫 米（mm）；LCO 斜 拉 桥 平 行 钢 丝 拉 索 设 计 基 准 温 度 下 的 无 应 力 长 度，单 位 为 米（m）；L20 斜 拉 桥 平 行 钢 丝 拉 索 承 受 拉 力 P20时 的 长 度，单 位 为 米（m）；LCP 斜 拉 桥 平 行 钢 丝 拉 索 承 受 拉 力 P1时 的 长 度，单 位 为 米（m）；LS 锚 杯 长 度，单 位 为 毫 米（mm）；L 斜 拉 桥 平 行 钢 丝 拉 索 长 度 允 许 偏 差，单 位 为 米（m）；LP 斜 拉 桥 平 行 钢 丝 拉 索 对 应 于 P1、P2下 的 长 度 变 化 值，单 位 为 米（m）；M 锚 具 质 量，单 位 为 千 克（kg）；Pb 斜 拉 桥 平 行 钢 丝 拉 索 公 称 破 断 索 力，单 位 为 千 牛（kN）；P1 斜 拉 桥 平 行 钢 丝 拉 索 弹 性 模 量 检 测 时 的 起 始 张 拉 力，单 位 为 千 牛（kN）；P2 斜 拉 桥 平 行 钢 丝 拉 索 弹 性 模 量 检 测 时 的 终 止 张 拉 力，单 位 为 千 牛（kN）；P20 斜 拉 桥 平 行 钢 丝 拉 索 测 长 张 拉 力，一 般 终 止 张 拉 力 的 20%，单 位 为 千 牛（kN）；t 斜 拉 桥 平 行 钢 丝 拉 索 测 长 时 的 环 境 温 度，单 位 为 摄 氏 度（）；t0 斜 拉 桥 平 行 钢 丝 拉 索 设 计 基 准 温 度，由 设 计 确 定，单 位 为 摄 氏 度（）；斜 拉 桥 平 行 钢 丝 拉 索 线 膨 胀 系 数，为 1.210-5-1；斜 拉 桥 平 行 钢 丝 拉 索 效 率 系 数；疲 劳 试 验 的 应 力 幅 值，单 位 为 兆 帕（MPa）；单 根 钢 丝 直 径，单 位 为 毫 米（mm）。5 结构、型号与规格5.1 结构5.1.1 总体结构斜 拉 桥 平 行 钢 丝 拉 索（简 称 斜 拉 索）由 索 体 和 锚 具（锚 杯、锚 圈、连 接 筒）等 部 件 组 成，斜 拉 索 结 构 示 意见 图 1。3DB 3 2/T 4 5 9 5 2 0 2 3标 引 序 号 说 明：1 锚 杯；3 连 接 筒；2 锚 圈；4 索 体。图 1斜拉索结构示意图5.1.2 索体5.1.2.1 常 规 拉 索 索 体 断 面 结 构 示 意 见 图 2，索 体 断 面 结 构 排 列 图 应 符 合 附 录 F。标 引 序 号 说 明：1 钢 丝；4 外 层 彩 色 高 密 度 聚 乙 烯 护 套；2 高 强 聚 酯 纤 维 带；5 抗 风 雨 振 构 造 示 意（也 可 为 压 花）。3 内 层 黑 色 高 密 度 聚 乙 烯 护 套；图 2常规斜拉索索体断面结构示意图5.1.2.2 根 据 客 户 要 求，可 在 斜 拉 索 外 缠 绕 聚 氟 乙 烯 胶 带，其 索 体 断 面 示 意 见 图 3。标 引 序 号 说 明：1 钢 丝；4 聚 氟 乙 烯 胶 带；2 高 强 聚 酯 纤 维 带；5 抗 风 雨 振 构 造 示 意（根 据 需 要 增 加）。3 黑 色 高 密 度 聚 乙 烯 护 套；图 3外缠绕聚氟乙烯胶带斜拉索索体断面结构示意图4DB 3 2/T 4 5 9 5 2 0 2 35.1.2.3 根 据 客 户 要 求，可 在 斜 拉 索 内 设 置 抗 火 带，抗 火 结 构 及 抗 火 要 求 应 符 合 附 录 G，抗 火 拉 索 索 体 断面 示 意 见 图 4。标 引 序 号 说 明：1 钢 丝；4 内 层 黑 色 高 密 度 聚 乙 烯 护 套；2 高 强 聚 酯 纤 维 带；5 外 层 彩 色 高 密 度 聚 乙 烯 护 套；3 抗 火 带；6 抗 风 雨 振 构 造 示 意（也 可 为 压 花）。图 4内置抗火带斜拉索索体断面结构示意图5.1.3 锚具5.1.3.1 斜 拉 索 锚 固 结 构 为 冷 铸 镦 头 锚，采 用 螺 纹 调 整 拉 索 长 度，其 组 成 部 件 包 括 锚 杯、锚 圈、盖 板、分 丝板、连 接 筒 等。5.1.3.2 斜 拉 索 两 端 宜 安 装 锚 具 保 护 罩。5.1.3.3 梁 端 预 埋 钢 管 端 采 用 锥 形 斜 拉 索 防 护 罩 和 密 封 罩。5.1.3.4 斜 拉 索 锚 具 结 构 根 据 是 否 设 置 球 面 副 以 及 其 形 式 分 为 A 类、B 类 和 C 类，A 类 斜 拉 索 锚 具 结 构不 设 置 球 面 副，B 类 斜 拉 索 锚 具 设 置 球 面 副，球 面 副 由 球 面 锚 圈 及 球 面 垫 板 组 成，C 类 斜 拉 索 锚 具 设 置 球面 副，球 面 副 由 球 面 支 座 和 球 面 垫 板 组 成。在 梁 和 塔 中 使 用 有 所 不 同，详 见 图 5 图 10。标 引 序 号 说 明：1 盖 板；6 预 埋 钢 管；11 斜 拉 索 防 护 罩；2 分 丝 板；7 连 接 筒 组 件；12 斜 拉 索 密 封 罩；3 锚 圈；8 密 封 组 件；13 锚 具 保 护 罩（也 可 为 抗 火 型 锚 具 保 护 罩）；4 锚 杯；9 索 体；14 冷 铸 锚 固 填 料；5 锚 垫 板 10 减 振 器；15 密 封 填 料。图 5A 类斜拉索梁端锚具结构示意图5DB 3 2/T 4 5 9 5 2 0 2 3标 引 序 号 说 明：1 盖 板；7 预 埋 钢 管；13 斜 拉 索 密 封 罩；2 分 丝 板；8 连 接 筒 组 件；14 锚 具 保 护 罩（也 可 为 抗 火 型 锚 具 保 护 罩）；3 球 面 锚 圈；9 密 封 组 件；15 冷 铸 锚 固 填 料；4 球 面 垫 板；10 索 体；16 密 封 填 料。5 锚 垫 板；11 减 振 器；6 锚 杯；12 斜 拉 索 防 护 罩；图 6B 类斜拉索梁端锚具结构示意图标 引 序 号 说 明：1 盖 板；7 预 埋 钢 管；13 斜 拉 索 密 封 罩；2 分 丝 板；8 连 接 筒 组 件 14 锚 具 保 护 罩（也 可 为 抗 火 型 锚 具 保 护 罩）；3 锚 圈；9 密 封 组 件；15 冷 铸 锚 固 填 料；4 球 面 副；10 索 体；16 密 封 填 料。5 锚 垫 板；11 减 振 器；6 锚 杯；12 斜 拉 索 防 护 罩；图 7C 类斜拉索梁端锚具结构示意图标 引 序 号 说 明：1 盖 板；5 锚 垫 板；9 索 体；2 分 丝 板；6 预 埋 钢 管；10 锚 具 保 护 罩；3 锚 圈；7 连 接 筒 组 件；11 冷 铸 锚 固 填 料；4 锚 杯；8 密 封 组 件；12 密 封 填 料。图 8A 类斜拉索塔端锚具结构示意图6DB 3 2/T 4 5 9 5 2 0 2 3标 引 序 号 说 明：1 盖 板；6 锚 杯；11 锚 具 保 护 罩；2 分 丝 板；7 预 埋 钢 管；12 冷 铸 锚 固 填 料；3 球 面 锚 圈；8 连 接 筒 组 件；13 密 封 填 料。4 球 面 垫 板；9 密 封 组 件；5 锚 垫 板；10 索 体；图 9B 类斜拉索塔端锚具结构示意图标 引 序 号 说 明：1 盖 板；6 锚 杯；11 锚 具 保 护 罩；2 分 丝 板；7 预 埋 钢 管；12 冷 铸 锚 固 填 料；3 锚 圈；8 连 接 筒 组 件；13 密 封 填 料。4 球 面 副；9 密 封 组 件；5 锚 垫 板；10 索 体；图 1 0C 类斜拉索塔端锚具结构示意图5.2 型号5.2.1 斜拉索斜 拉 索 型 号 表 示 方 法 见 图 11。图 1 1斜拉索型号表示方法7DB 3 2/T 4 5 9 5 2 0 2 3示例：109 根 直 径 7 mm 钢 丝、强 度 等 级 为 1 860 MPa 锌5%铝 合 金 镀 层 钢 丝 斜 拉 索，其 型 号 表 示 为 GTPES 18607109Zn5%Al。5.2.2 索体斜 拉 索 索 体 型 号 表 示 方 法 见 图 12。图 1 2斜拉索索体型号表示方法示例：109 根 直 径 7 mm 钢 丝、钢 丝 强 度 等 级 为 1 860 MPa 锌5%铝 合 金 镀 层 钢 丝 斜 拉 索 索 体，其 型 号 表 示 为 PES 18607109Zn5%Al。5.2.3 锚具斜 拉 索 锚 具 的 型 号 表 示 方 法 见 图 13。图 1 3斜拉索锚具型号表示方法示例：109 根 直 径 7 mm 钢 丝、钢 丝 强 度 等 级 为 1 860 MPa 的 不 设 球 面 副 斜 拉 索 锚 具，其 型 号 表 示 为 LM 18607109A。5.3 规格5.3.1 斜 拉 索 索 体 主 要 技 术 参 数 应 符 合 附 录 A 的 规 定。5.3.2 斜 拉 索 锚 具 主 要 尺 寸 参 数 应 符 合 附 录 B 的 规 定。6 技术要求6.1 材料6.1.1 钢丝6.1.1.1 斜 拉 索 索 体 宜 采 用 锌5%铝 合 金 镀 层 钢 丝 或 者 锌10%铝 稀 土 合 金 镀 层 钢 丝，并 符 合 表 1 的要 求。8DB 3 2/T 4 5 9 5 2 0 2 3表 1钢丝技术要求序 号1234567891011121314151617a 规 定 非 比 例 延 伸 强 度 是 钢 丝 在 非 比 例 延 伸 应 变 达 到 引 伸 计 标 距 0.2%时 的 应 力。b 疲 劳 应 力 幅 值 是 应 力 上 限 在 0.45 fpk条 件 下，进 行 2106次 疲 劳 循 环 试 验，钢 丝 不 断 裂 的 疲 劳 应 力 幅。c 松 弛 率 是 钢 丝 在 70%公 称 破 断 拉 力 下，经 1 000 h 后 的 钢 丝 松 弛 率。出 厂 检 验 中，在 保 证 1 000 h 型 式 试 验 松 弛 合 格的 基 础 上，也 可 采 用 至 少 120 h 的 试 验 数 据 推 算 1 000 h 的 松 弛 值。d 锌 铝 10%稀 土 合 金 镀 层 钢 丝 防 腐 性 能 优 于 锌5%铝 合 金 镀 层 钢 丝，防 腐 性 能 要 求 高 的 项 目 建 议 采 用 锌10%铝 稀土 合 金 镀 层 钢 丝。项 目公 称 直 径不 圆 度每 米 参 考 质 量抗 拉 强 度规 定 塑 性 延 伸 强 度a疲 劳 应 力 幅 值b断 后 伸 长 率弹 性 模 量反 复 弯 曲 性 能缠 绕 性 能扭 转 性 能松 弛 率c铝 含 量d单 位 面 积 镀 层 重 量镀 层 附 着 性镀 层 均 匀 性伸 直 性 能（取 弦 长 1 000 mm 钢 丝，弦 与 弧 的 最大 自 然 矢 高）锌5%铝 合 金 镀 层 钢 丝锌10%铝 稀 土 合 金 镀 层 钢 丝单 位mmmmgMPaMPaMPa%MPa次圈次%g/m2圈次mm技 术 要 求7.00.070.0730161 8601 6603604.0（2.00.1）10553 D8，不 断 裂122.54.29.014.53004005 D8，镀 层 不 开 裂 或 不 起 层 到 用 光 裸 手 指 擦 掉 的 程度2，每 次 45 s，不 挂 铜252 0001 79041082 1001 8904605 D8，不 断 裂86.1.1.2 钢 丝 不 准 许 有 任 何 形 式 的 接 头。6.1.1.3 钢 丝 进 场 后 应 按 GB/T 17101 的 规 定 进 行 验 收。6.1.2 高强聚酯纤维带高 强 聚 酯 纤 维 带 采 用 纤 维 增 强 的 聚 酯 压 敏 胶 带 或 两 层 聚 酯 带 内 夹 纤 维 丝 的 增 强 复 合 带，其 主 要 性 能应 符 合 表 2 的 要 求。9DB 3 2/T 4 5 9 5 2 0 2 3表 2高强聚酯纤维带技术要求宽 度mm3050厚 度mm0.10破 断 拉 力N250（10 mm 带 宽）延 伸 率%36.1.3 抗火带抗 火 带 宜 采 用 由 玻 纤 铝 箔 胶 带 和 高 硅 氧 纤 维 复 合 的 反 射 型 隔 热 阻 燃 抗 火 带，应 符 合 表 3 的 要 求。表 3抗火带主要技术指标厚 度mm5宽 度mm80100破 断 拉 力N500（25 mm 带 宽）热 传 导 系 数（650）W/（mK）5 000 h脆 化 温 度96 h200 氧 化 诱 导 期耐 荧 光 紫 外 老 化3 000 h耐 光 色 牢 度炭 黑 分 散 性碳 黑 含 量拉 伸 断 裂 应 力 变 化 率断 裂 标 称 应 变 变 化 率单 位g/cm3g/10minMPaMPa%MPaMPakJ/m2Shore Dmin%级级%技 术 要 求黑 色0.9400.9550.4525154005001 0005050通 过通 过通 过60252532.50.3彩 色71 0DB 3 2/T 4 5 9 5 2 0 2 36.1.5 聚氟乙烯胶带聚 氟 乙 烯 胶 带 应 符 合 表 5 的 要 求。表 5聚氟乙烯胶带技术要求序 号1234567项 目有 效 厚 度纵 向 破 断 力断 裂 伸 长 率水 蒸 气 渗 透 率剥 离 强 度耐 热 老 化 性 能（85，相对 湿 度 85%，1 000 h）耐 荧 光 紫 外 老 化 性 能（1 000 h）与 HDPE与 聚 氟 乙 烯 胶 带纵 向 破 断 力断 裂 伸 长 率剥 离强 度纵 向 破 断 力断 裂 伸 长 率与 HDPE与 聚 氟 乙 烯 胶 带单 位mN/cm%g/（m2d）N/cmN/cmN/cm%N/cmN/cmN/cm%技 术 要 求1154590185540805540806.1.6 锚杯和锚圈6.1.6.1 锚 杯 和 锚 圈 应 符 合 以 下 要 求：a）选 用 符 合 GB/T 3077 规 定 的 合 金 结 构 钢，要 求 见 表 6，也 可 采 用 强 度 不 低 于 表 中 的 其 他 合 金 结构 钢 材 料；b）采 用 锻 钢 件 制 作；c）采 用 梯 形 螺 纹，螺 距 与 直 径 应 符 合 GB/T 5796.2 的 规 定；d）符 合 超 声 探 伤 GB/T 4162 中 B 级 和 磁 粉 探 伤 NB/T 47013.4 中 级 质 量 等 级 的 规 定；e）采 用 热 镀 锌 或 粉 末 渗 锌 防 腐，锌 层 厚 度 应 不 小 于 90 m；f）分 丝 板 丝 孔 直 径 为 7.6 mm0.1 mm。表 6锚杯、锚圈材质要求索 体 钢 丝 标 准 抗 拉 强 度（fpk）/MPa1 8602 0002 100锚 杯 材 质42CrMo42CrMo42CrMo锚 圈 材 质40Cr35CrMo35CrMo球 面 副 材 质4540Cr40Cr6.1.6.2 同 规 格 型 号 锚 具 相 同 部 件 应 具 有 互 换 性。6.1.7 冷铸锚固填料冷 铸 锚 固 填 料 由 钢 丸、环 氧 树 脂、固 化 剂、增 韧 剂、稀 释 剂、填 充 料 等 构 成。冷 铸 锚 固 填 料 应 符 合1 1DB 3 2/T 4 5 9 5 2 0 2 3GB/T 18365 的 规 定，其 抗 压 强 度 在 23 5 下 应 不 小 于 147 MPa。6.1.8 附属构件6.1.8.1 附 属 构 件 包 括 斜 拉 索 锚 具 保 护 罩、斜 拉 索 防 护 罩 和 斜 拉 索 密 封 罩 等。附 属 构 件 材 料 应 符 合 表 7的 要 求。表 7附属构件材料要求附 属 构 件 名 称斜 拉 索 锚 具 保 护 罩斜 拉 索 防 护 罩斜 拉 索 密 封 罩附 属 构 件 材 料022Cr17Ni12Mo2Q235022Cr17Ni12Mo2Q23520022Cr17Ni12Mo2符 合 标 准GB/T 4237GB/T 700GB/T 4237GB/T 700GB/T 699GB/T 42376.1.8.2 为 方 便 检 查 锚 具 锈 蚀 情 况，锚 具 保 护 罩 宜 设 置 窥 视 孔 或 其 他 有 相 似 功 能 的 构 造，应 保 证 其 可 检、可 更 换。6.1.8.3 附 属 构 件 采 用 其 他 材 料 时，其 化 学 成 分 应 符 合 相 关 标 准 的 规 定。6.1.8.4 非 不 锈 钢 材 质 的 附 属 构 件 表 面 应 根 据 项 目 要 求 进 行 防 腐。6.1.8.5 抗 火 锚 具 保 护 罩 安 装 于 梁 端 锚 具 处，采 用 双 层 不 锈 钢 板 制 成，内 部 填 充 抗 火 带，兼 具 美 观 和 保 护锚 具 不 受 火 灾 时 高 温 的 影 响。6.2 外观表面和尺寸偏差6.2.1 外观表面6.2.1.1 索 体 外 观 不 应 有 破 损、深 度 大 于 1.0 mm 或 面 积 大 于 100 mm2的 表 面 缺 陷，可 采 用 焊 枪 对 高 密 度聚 乙 烯 进 行 热 熔 焊 接 修 补。6.2.1.2 索 体 外 表 面 设 置 螺 旋 线 或 压 花。6.2.1.3 斜 拉 索 锚 杯 和 锚 圈 外 表 面 镀 层 不 应 有 可 视 损 伤，螺 纹 不 应 有 任 何 碰 伤，螺 纹 连 接 副 应 能 自 由旋 合。6.2.2 尺寸偏差6.2.2.1 索 体 护 套 厚 度 不 大 于 10 mm 时，厚 度 允 许 偏 差 为-0.5 mm+1.0 mm；护 套 厚 度 大 于 10 mm时，厚 度 允 许 偏 差 为-0.5 mm+2.0 mm。6.2.2.2 斜 拉 索 直 径 允 许 偏 差 为-1 mm+4.0 mm。6.2.2.3 斜 拉 索 长 度 LCO允 许 偏 差 应 符 合 以 下 要 求：a）LCO200 m，L0.020 m；b）LCO200 m，L（LCO/20 000+0.010）m。6.2.3 超张拉每 根 拉 索 均 应 进 行 超 张 拉，成 品 拉 索 超 张 拉 后，锚 板 内 缩 值 应 不 大 于 铸 体 长 度 的 2%；铸 体 长 度 小 于300 mm，锚 板 回 缩 值 应 不 大 于 6 mm。1 2DB 3 2/T 4 5 9 5 2 0 2 36.3 力学性能6.3.1 弹性模量斜 拉 索 弹 性 模 量 应 不 小 于 1.90105 MPa。6.3.2 静载性能斜 拉 索 静 载 性 能 应 符 合 表 8 的 要 求。表 8静载性能要求项 目性 能 要 求弹 性 模 量MPa1.90105斜 拉 索 效 率 系 数 0.95极 限 延 伸 率%2断 丝 率%26.3.3 疲劳性能6.3.3.1 斜 拉 索 轴 向 疲 劳 性 能 应 符 合 表 9 的 要 求。表 9轴向疲劳性能要求项 目性 能 要 求应 力 上 限MPa0.45 fpk应 力 幅 值 MPa250280循 环 次 数次2 000 000疲 劳 后 的 斜 拉 索 效 率 系 数 0.95断 丝 率%26.3.3.2 斜 拉 索 拉 弯 疲 劳 性 能 应 符 合 表 10 的 要 求。表 1 0拉弯疲劳性能要求项 目性 能 要 求应 力 上 限MPa0.45 fpk应 力 幅 值 MPa250280循 环 次 数次2 000 000弯 曲 角 度mrad10疲 劳 后 的 斜 拉索 效 率 系 数 0.95断 丝 率%26.4 水密性能斜 拉 索 索 体 与 锚 具 连 接 部 位、锚 具 及 其 密 封 结 构 应 具 有 良 好 的 静 态 和 动 态 水 密 性 能。6.5 抗火性能6.5.1 索体内 置 抗 火 带 的 斜 拉 索 索 体 的 抗 火 性 能 需 满 足 在 明 火 作 用 下，拉 索 耐 火 时 间 不 小 于 30 min，且 其 内 部钢 丝 温 升 不 超 过 300。6.5.2 锚固部位采 用 抗 火 锚 具 保 护 罩 的 斜 拉 索 锚 固 部 位 的 抗 火 性 能，需 满 足 在 明 火 作 用 下 30 min，斜 拉 索 锚 固 不失 效。1 3DB 3 2/T 4 5 9 5 2 0 2 37 试验方法7.1 材料7.1.1 钢丝钢 丝 的 试 验 方 法 按 表 11 的 要 求 进 行。表 1 1钢丝试验方法序 号123456789项 目公 称 直 径不 圆 度公 称 截 面 积每 米 参 考 质 量标 准 抗 拉 强 度规 定 非 比 例 延 伸 强 度疲 劳 应 力 幅 值断 后 伸 长 率弹 性 模 量试 验 方 法GB/T 17101GB/T 17101GB/T 17101GB/T 17101GB/T 21839GB/T 21839GB/T 17101GB/T 21839GB/T 22315序 号101112131415161718项 目反 复 弯 曲 性 能缠 绕 性 能扭 转 性 能松 弛 率铝 含 量 测 定镀 层 单 位 重 量镀 层 附 着 性镀 层 均 匀 性伸 直 性 能试 验 方 法GB/T 21839GB/T 2976GB/T 17101GB/T 17101GB/T 17101GB/T 1839GB/T 2976GB/T 2972GB/T 171017.1.2 高强聚酯纤维带高 强 聚 酯 纤 维 带 的 破 断 拉 力、延 伸 率 试 验 应 按 GB/T 30776 的 规 定 进 行。7.1.3 抗火带抗 火 带 的 试 验 方 法 按 表 12 的 要 求 进 行。表 1 2抗火带试验方法序 号1234检 测 内 容厚 度宽 度破 断 拉 力热 传 导 系 数检 验 方 法游 标 卡 尺游 标 卡 尺GB/T 17911YB/T 41307.1.4 高密度聚乙烯护套料高 密 度 聚 乙 烯 护 套 料 的 试 验 方 法 应 按 CJ/T 297 的 规 定 进 行。7.1.5 聚氟乙烯胶带聚 氟 乙 烯 胶 带 的 性 能 按 表 13 的 要 求 进 行。1 4DB 3 2/T 4 5 9 5 2 0 2 3表 1 3聚氟乙烯胶带试验方法序 号123456789项 目外 观 和 颜 色尺 寸厚 度纵 向 破 断 力断 裂 伸 长 率水 蒸 气 透 过 率剥 离 强 度湿 热 老 化 性 能耐 荧 光 紫 外 老 化试 验 方 法目 视 检 测GB/T 32370GB/T 7125GB/T 30776GB/T 30776GB/T 26253GB/T 2792GB/T 2792GB/T 16422.37.1.6 锚杯、锚圈和球面副锚 杯、锚 圈 和 球 面 副 试 验 方 法 按 表 14 的 要 求 进 行。表 1 4锚杯、锚圈、球面副试验方法序 号1234567项 目力 学 性 能化 学 成 分超 声 波 检 测磁 粉 检 测镀 层 厚 度外 观 尺 寸螺 纹 尺 寸（锚 杯、锚 圈）试 验 方 法GB/T 228.1、GB/T 229GB/T 4336，GB/T 11261、GB/T 20123、GB/T 20124、GB/T 21834GB/T 4162NB/T 47013.4GB/T 4956游 标 卡 尺、千 分 尺 测 量螺 纹 规 检 查7.1.7 冷铸锚固填料7.1.7.1 每 个 冷 铸 锚 在 浇 铸 填 料 时 应 同 时 制 作 一 组 三 个 尺 寸 为 25 mm30 mm 或 30 mm30 mm30 mm 的 冷 铸 锚 固 填 料 试 件。7.1.7.2 试 件 在（235）下 进 行 抗 压 强 度 试 验，三 个 试 件 测 定 值 中 任 一 个 与 中 值 的 差 值 超 过 中 值 15%，则 取 中 值 为 测 定 值，否 则 以 其 算 术 平 均 值 为 测 定 值。7.1.8 附属构件附 属 构 件 试 验 方 法 按 表 15 的 要 求 进 行。1 5DB 3 2/T 4 5 9 5 2 0 2 3表 1 5附属构件试验方法序 号1234项 目化 学 成 分涂 镀 层 厚 度外 观 尺 寸防 火 锚 具 保 护 罩 内 抗 火带 厚 度试 验 方 法GB/T 223.3、GB/T 223.4、GB/T 223.12、GB/T 223.23、GB/T 223.59、GB/T 223.71、GB/T 4336、GB/T 11261、GB/T 11170、GB/T 20123、GB/T 21834、YB/T 4306GB/T 4956游 标 卡 尺、千 分 尺 测 量在 安 装 外 壳 之 前 采 用 游 标 卡 尺、千 分 尺 测 量7.2 外观表面与尺寸偏差7.2.1 外观表面7.2.1.1 斜 拉 索 索 体 外 观 表 面 采 用 目 测 检 查，如 有 破 损 或 缺 陷 时 采 用 游 标 卡 尺 进 行 测 量。7.2.1.2 索 体 外 表 面 的 螺 旋 线 或 压 花 采 用 游 标 卡 尺 进 行 测 量。7.2.1.3 锚 具 外 观 用 目 测 检 查，螺 纹 连 接 副 采 用 旋 合 试 验 进 行
