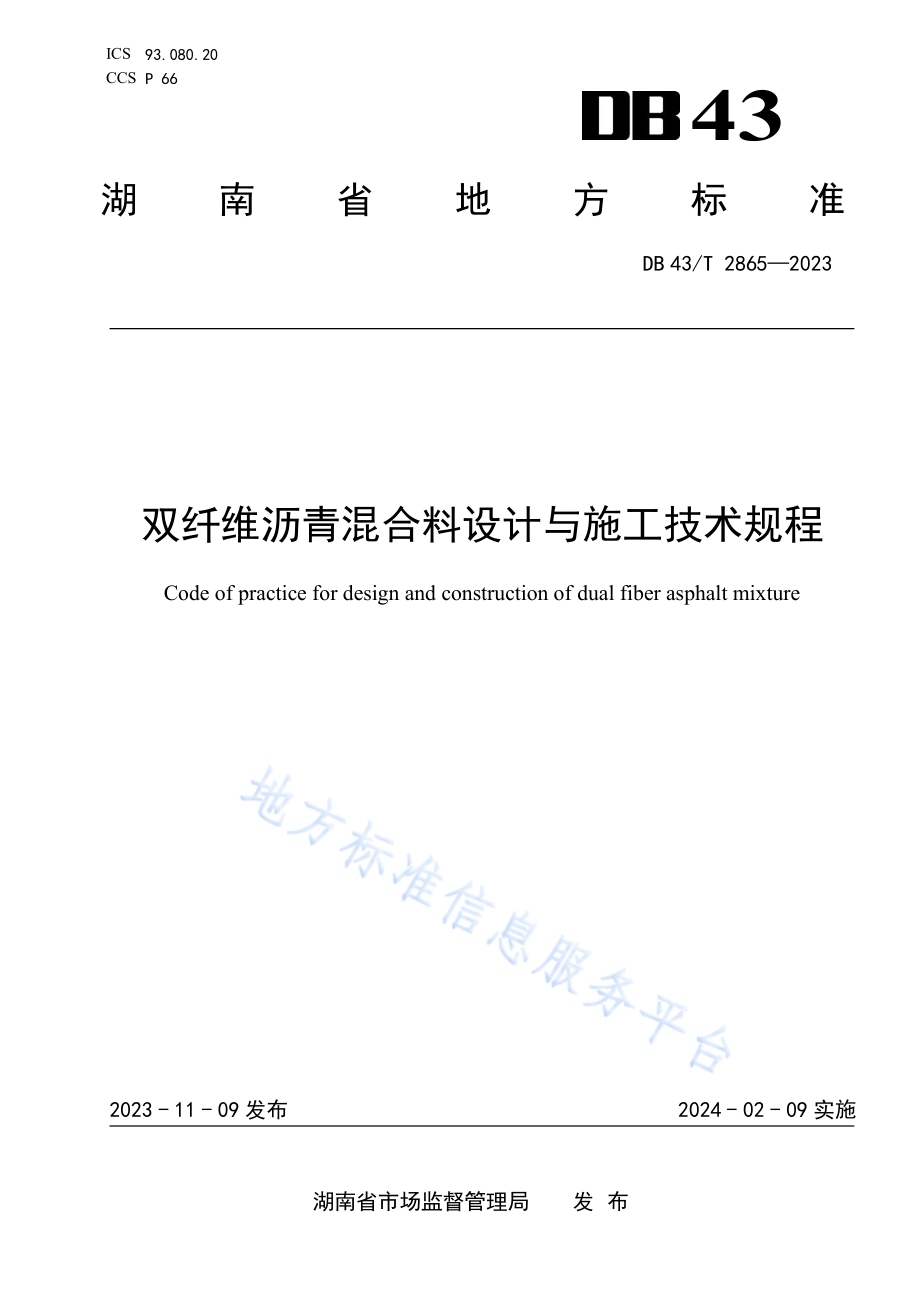

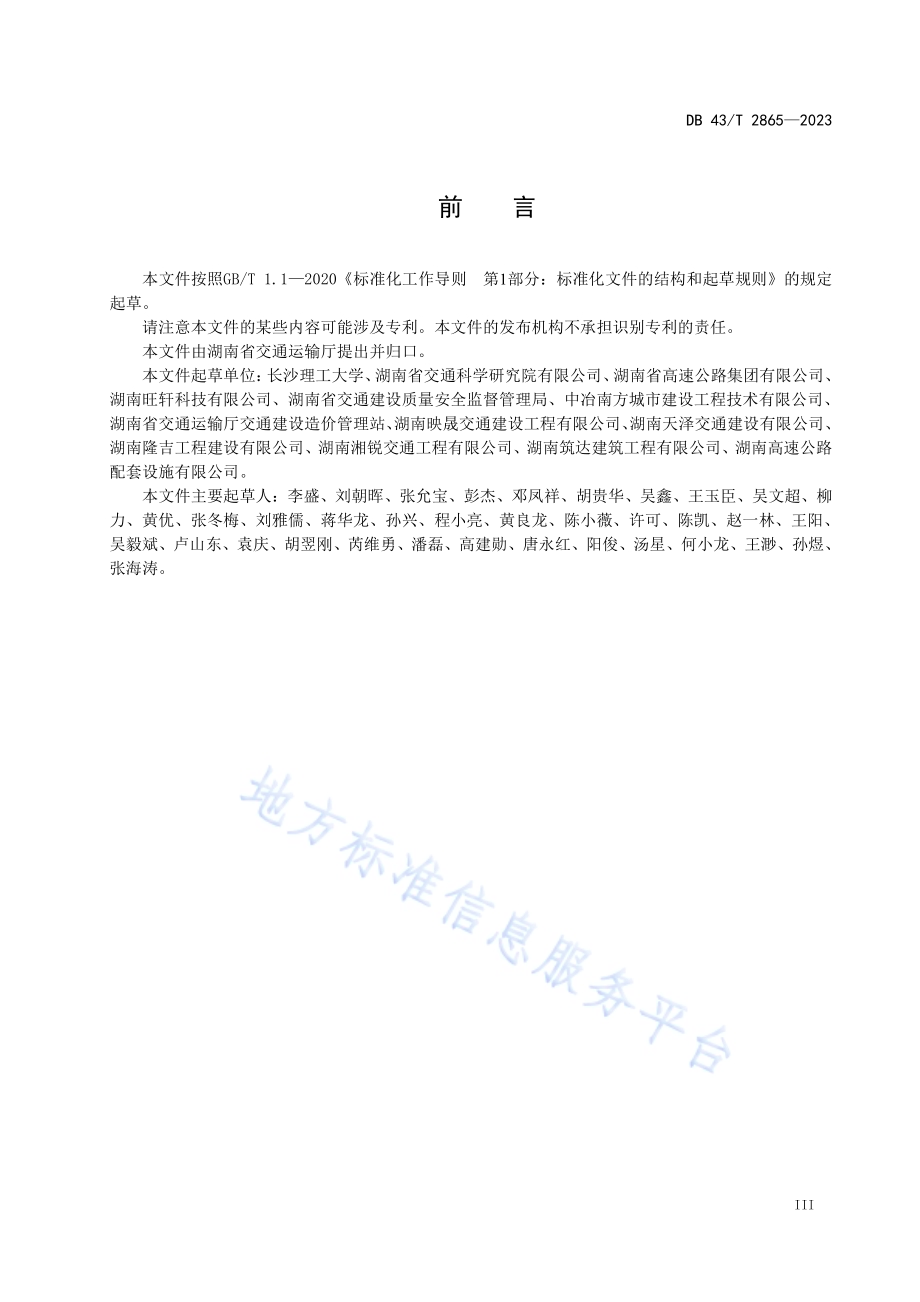

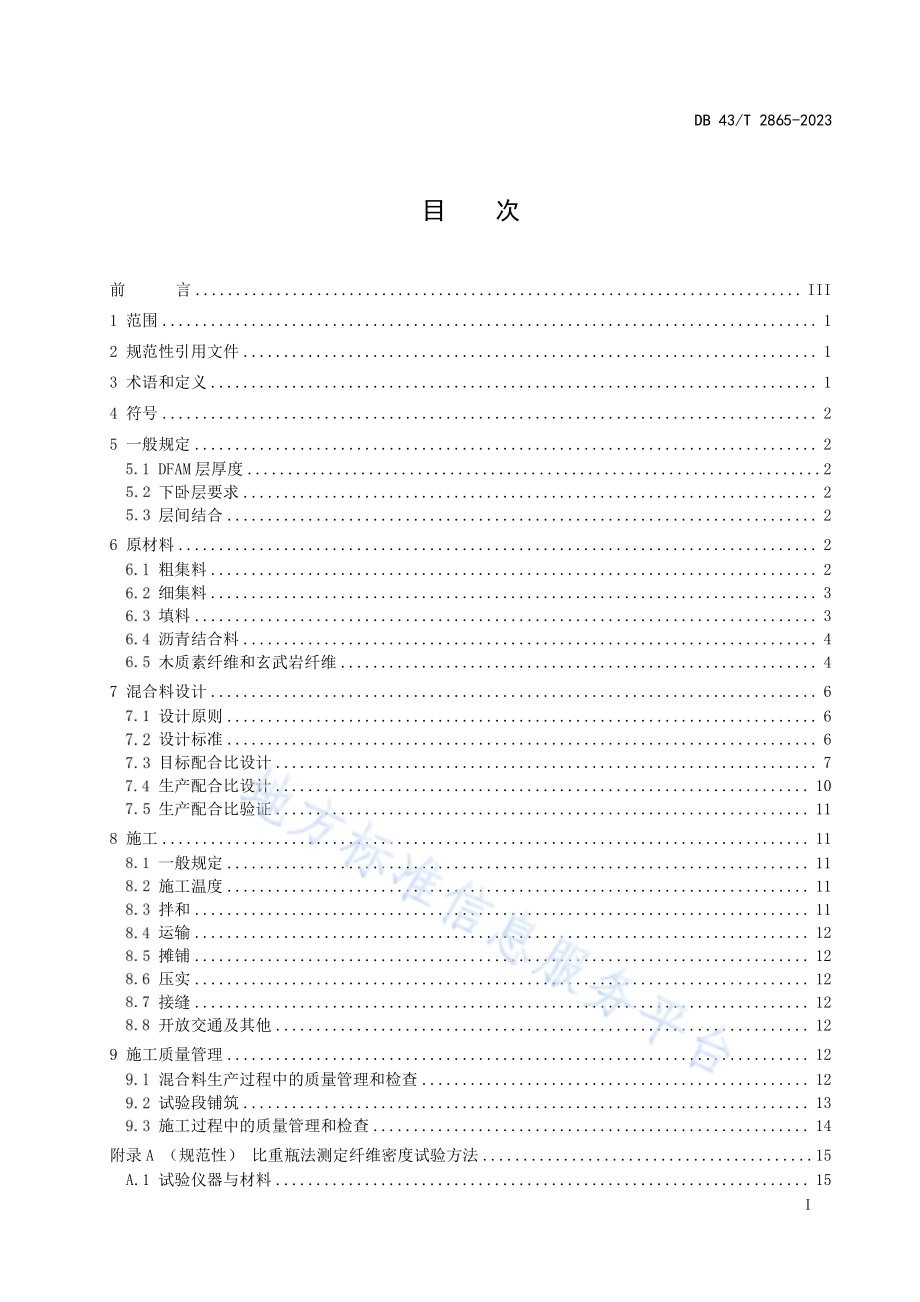

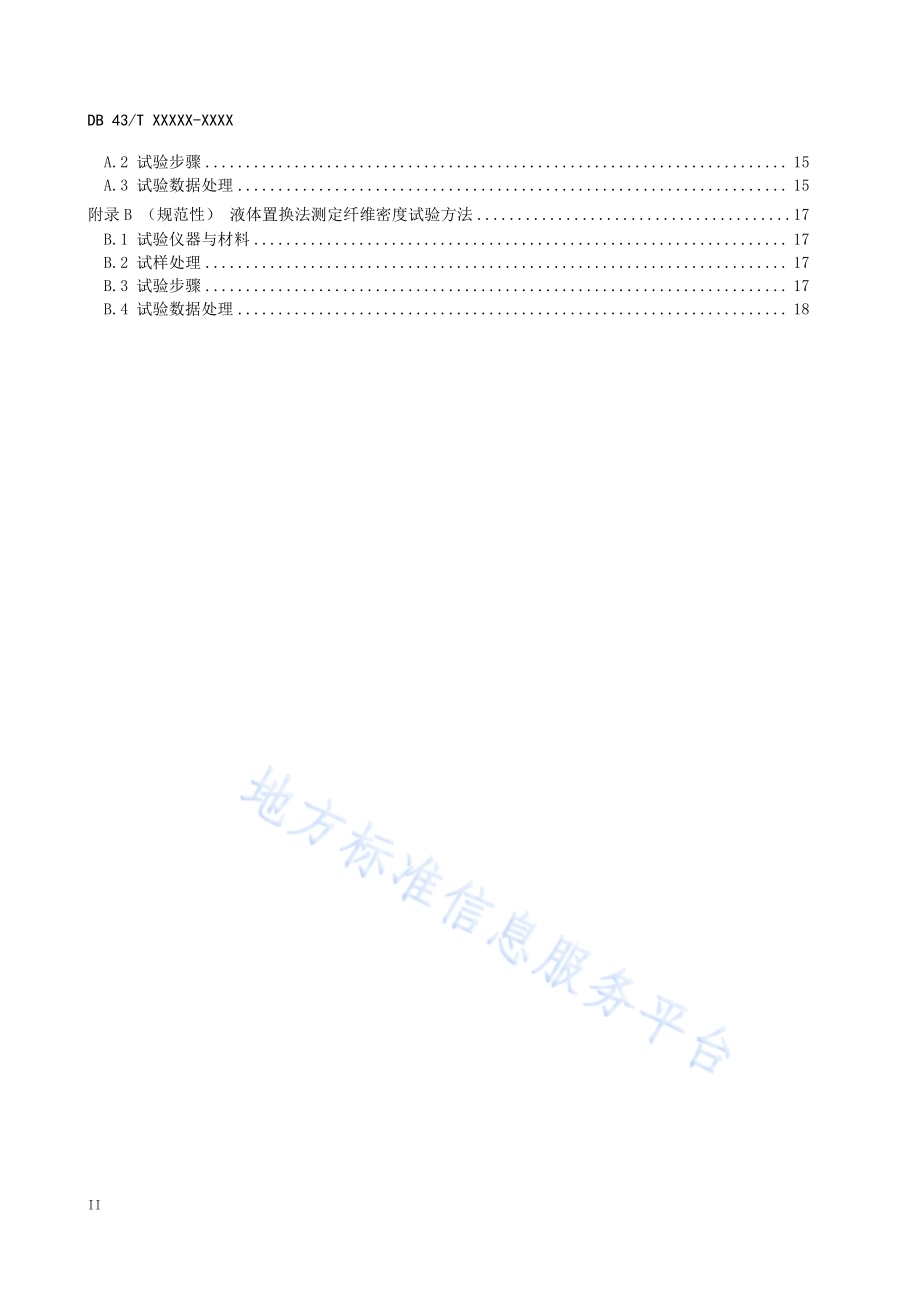

I C S 9 3.0 8 0.2 0C C S P 6 643湖 南 省 地 方 标 准D B 4 3/T 2 8 6 5 2 0 2 3双 纤 维 沥 青 混 合 料 设 计 与 施 工 技 术 规 程2 0 2 3-1 1-0 9 发C o d e o f p r a c t i c e f o r d e s i g n a n d c o n s t r u c t i o n o f d u a l f i b e r a s p h a l t m i x t u r e布 2 0 2 4-0 2-0 9 实 施湖 南 省 市 场 监 督 管 理 局 发 布D B 4 3/T 2 8 6 5-2 0 2 3目 次前 言.I I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 符 号.25 一 般 规 定.2D F A M 层 厚 度.2下 卧 层 要 求.2层 间 结 合.26 原 材 料.2粗 集 料.2细 集 料.3填 料.3沥 青 结 合 料.4木 质 素 纤 维 和 玄 武 岩 纤 维.47 混 合 料 设 计.6设 计 原 则.6设 计 标 准.6目 标 配 合 比 设 计.7生 产 配 合 比 设 计.1 0生 产 配 合 比 验 证.1 18 施 工.1 1一 般 规 定.1 1施 工 温 度.1 1拌 和.1 1运 输.1 2摊 铺.1 2压 实.1 2接 缝.1 2开 放 交 通 及 其 他.1 29 施 工 质 量 管 理.1 2混 合 料 生 产 过 程 中 的 质 量 管 理 和 检 查.1 2试 验 段 铺 筑.1 3施 工 过 程 中 的 质 量 管 理 和 检 查.1 4附 录 A（规 范 性）比 重 瓶 法 测 定 纤 维 密 度 试 验 方 法.1 5A.1 试 验 仪 器 与 材 料.1 5D B 4 3/T X X X X X-X X X XI IA.2 试 验 步 骤.1 5A.3 试 验 数 据 处 理.1 5附 录 B（规 范 性）液 体 置 换 法 测 定 纤 维 密 度 试 验 方 法.1 7B.1 试 验 仪 器 与 材 料.1 7B.2 试 样 处 理.1 7B.3 试 验 步 骤.1 7B.4 试 验 数 据 处 理.1 8D B 4 3/T 2 8 6 5 2 0 2 3I I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 湖 南 省 交 通 运 输 厅 提 出 并 归 口。本 文 件 起 草 单 位：长 沙 理 工 大 学、湖 南 省 交 通 科 学 研 究 院 有 限 公 司、湖 南 省 高 速 公 路 集 团 有 限 公 司、湖 南 旺 轩 科 技 有 限 公 司、湖 南 省 交 通 建 设 质 量 安 全 监 督 管 理 局、中 冶 南 方 城 市 建 设 工 程 技 术 有 限 公 司、湖 南 省 交 通 运 输 厅 交 通 建 设 造 价 管 理 站、湖 南 映 晟 交 通 建 设 工 程 有 限 公 司、湖 南 天 泽 交 通 建 设 有 限 公 司、湖 南 隆 吉 工 程 建 设 有 限 公 司、湖 南 湘 锐 交 通 工 程 有 限 公 司、湖 南 筑 达 建 筑 工 程 有 限 公 司、湖 南 高 速 公 路配 套 设 施 有 限 公 司。本 文 件 主 要 起 草 人：李 盛、刘 朝 晖、张 允 宝、彭 杰、邓 凤 祥、胡 贵 华、吴 鑫、王 玉 臣、吴 文 超、柳力、黄 优、张 冬 梅、刘 雅 儒、蒋 华 龙、孙 兴、程 小 亮、黄 良 龙、陈 小 薇、许 可、陈 凯、赵 一 林、王 阳、吴 毅 斌、卢 山 东、袁 庆、胡 翌 刚、芮 维 勇、潘 磊、高 建 勋、唐 永 红、阳 俊、汤 星、何 小 龙、王 渺、孙 煜、张 海 涛。D B 4 3/T 2 8 6 5 2 0 2 31双 纤 维 沥 青 混 合 料 设 计 与 施 工 技 术 规 程1 范 围本 文 件 规 定 了 双 纤 维 沥 青 混 合 料 的 一 般 规 定、原 材 料、混 合 料 设 计、施 工 及 施 工 质 量 管 理 要 求。本 文 件 适 用 于 掺 木 质 素 和 玄 武 岩 双 纤 维 沥 青 混 合 料 的 一 级 及 以 上 公 路 新 建、改 建 或 养 护 沥 青 路 面 工程。城 镇 道 路 可 参 考 使 用。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。J T/T 5 3 3-2 0 2 0 沥 青 路 面 用 纤 维J T G 3 4 5 0 公 路 路 基 路 面 现 场 测 试 规 程J T G 5 1 4 2 公 路 沥 青 路 面 养 护 技 术 规 范J T G E 2 0 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T G F 4 0 公 路 沥 青 路 面 施 工 技 术 规 范J T G F 8 0/1 公 路 工 程 质 量 检 验 评 定 标 准3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。双 纤 维 沥 青 混 合 料 d u a l f i b e r a s p h a l t m i x t u r e（D F A M）由 沥 青 结 合 料 与 一 定 量 的 木 质 素 纤 维、玄 武 岩 纤 维、粗 集 料、细 集 料 以 及 填 料（矿 粉）拌 和 而 成 的沥 青 混 合 料。纤 维 稳 定 剂 f i b e r s t a b i l i z e r在 D F A M 中 起 吸 附 沥 青、增 强 结 合 料 黏 结 力 和 稳 定 作 用 的 木 质 素 纤 维 和 玄 武 岩 纤 维。木 质 素 纤 维 l i g n i n f i b e r以 木 材 或 以 木 质 纤 维 为 主 要 成 分 的 回 收 废 纸 为 原 料，提 取 木 质 素 并 进 行 化 学 或 机 械 加 工 而 成 的 植 物纤 维。玄 武 岩 纤 维 b a s a l t f i b e r以 玄 武 岩 为 原 料，经 高 温 熔 融、高 速 离 心 旋 转、净 化 加 工 及 阳 离 子 浸 润 处 理 形 成 的 絮 状 纤 维，或 经高 温 熔 融、拉 丝、亲 油 浸 润 剂 处 理 及 合 股 缠 绕，并 切 短 而 成 的 束 状 纤 维。D B 4 3/T 2 8 6 5 2 0 2 324 符 号下 列 符 号 适 用 于 本 文 件。V C Am i x主 骨 料 间 隙 率V C AD R C主 骨 料 松 装 间 隙 率V V 空 隙 率V M A 矿 料 间 隙 率V F A 沥 青 饱 和 度5 一 般 规 定D F A M 层 厚 度D F A M 层 厚 度 应 符 合 表 1 中 的 要 求。表 1 D F A M 层 厚 度 范 围混合料类型厚度c mD F A M-1 3 3 4D F A M-1 0 2 3下 卧 层 要 求下 卧 层 质 量 应 满 足 J T G F 4 0 或 J T G 5 1 4 2 中 下 承 层 的 相 关 规 定。层 间 结 合在 D F A M 层 与 其 他 沥 青 层 之 间 应 设 置 黏 层，黏 层 沥 青 宜 采 用 改 性 乳 化 沥 青，黏 层 的 设 置 应 符 合 J T G F 4 0的 相 关 规 定。对 于 养 护 工 程 黏 层 沥 青 用 量 建 议 为 0.8 L/m2 1.2 L/m2，实 际 用 量 应 根 据 黏 层 沥 青 的 种 类 和 下卧 层 类 型 通 过 试 洒 确 定。6 原 材 料粗 集 料6.1.1 粗 集 料 应 质 地 坚 硬、具 有 棱 角、表 面 粗 糙、形 状 接 近 立 方 体。6.1.2 在 生 产 粗 集 料 进 行 细 破 作 业 时，不 应 使 用 颚 式 破 碎 机。6.1.3 粗 集 料 的 规 格 应 符 合 J T G F 4 0 相 关 要 求，其 质 量 应 符 合 表 2 中 的 要 求。表 2 粗 集 料 质 量 技 术 要 求技术指标 技术要求 试验方法高温压碎值a/%2 0 J T G E 4 2（T 0 3 1 6）洛杉矶磨耗损失/%2 8 J T G E 4 2（T 0 3 1 7）表观相对密度 2.6 J T G E 4 2（T 0 3 0 4）D B 4 3/T 2 8 6 5 2 0 2 33表 2 粗 集 料 质 量 技 术 要 求（续）技术指标 技术要求 试验方法吸水率/%2.0 J T G E 4 2（T 0 3 0 4）对基质沥青的黏附性/级 4 J T G E 4 2（T 0 6 1 6）坚固性/%1 2 J T G E 4 2（T 0 3 1 4）针片状颗粒含量/%1 2 J T G E 4 2（T 0 3 1 2）水洗法 0.3 m m 部分）/%1 2 J T G E 4 2（T 0 3 4 0）砂当量/%6 5 J T G E 4 2（T 0 3 3 4）亚甲蓝值/（g/k g）1.5 J T G E 4 2（T 0 3 4 9）棱角性（流动时间）/s 3 0 J T G E 4 2（T 0 3 4 5）填 料6.3.1 填 料 应 采 用 由 石 灰 石 磨 细 的 矿 粉，不 应 使 用 回 收 粉 尘。6.3.2 填 料 应 保 持 干 燥、洁 净，能 从 矿 粉 仓 中 自 由 流 出，其 质 量 应 符 合 表 4 的 要 求。表 4 填 料 质 量 技 术 要 求技术指标 技术要求 试验方法表观相对密度 2.5 J T G E 4 2（T 0 3 5 2）含水率/%1.0 J T G E 4 2（烘干法）粒度范围/%0.6 m m 1 0 0J T G E 4 2（T 0 3 5 1）0.1 5 m m 9 0 1 0 0 0.0 7 5 m m 7 5 1 0 0外观 无团粒结块 J T G E 4 2（筛分、目测）亲水系数 1.0 J T G E 4 2（T 0 3 5 3）塑性指数/%4 J T G E 4 2（T 0 3 5 4）D B 4 3/T 2 8 6 5 2 0 2 34沥 青 结 合 料6.4.1 沥 青 结 合 料 应 采 用 优 质 的 苯 乙 烯-丁 二 烯-苯 乙 烯（S t y r e n e-B u t a d i e n e-S t y r e n e，S B S）改 性 沥青，S B S 改 性 沥 青 的 质 量 应 符 合 表 5 中 要 求。6.4.2 除 S B S 改 性 沥 青 外，沥 青 结 合 料 也 可 采 用 其 他 改 性 材 料 单 一 或 复 合 制 作，改 性 后 沥 青 质 量 应 符合 表 5 中 要 求。表 5 改 性 沥 青 质 量 技 术 要 求技术指标 技术要求 试验方法针入度（2 5，1 0 0 g，5 s）/0.1 m m 4 0 6 0 J T G E 2 0（T 0 6 0 4）针入度指数 0 J T G E 2 0（T 0 6 0 4）延度（5，5 c m/m i n）/c m 2 5 J T G E 2 0（T 0 6 0 5）软化点/7 0 J T G E 2 0（T 0 6 0 6）运动黏度（1 3 5）/P a s 3 J T G E 2 0（T 0 6 2 5）闪点/2 3 0 J T G E 2 0（T 0 6 1 1）溶解度/%9 9 J T G E 2 0（T 0 6 0 7）弹性恢复（2 5）/%8 0 J T G E 2 0（T 0 6 6 2）离析、4 8 h 软化点差/2.5 J T G E 2 0（T 0 6 6 1）R T F O T后残留物质量损失/%1.0 J T G E 2 0（T 0 6 1 0）针入度比（2 5）/%6 5 J T G E 2 0（T 0 6 0 4）延度（5，5 c m/m i n）/c m 2 0 J T G E 2 0（T 0 6 0 5）木 质 素 纤 维 和 玄 武 岩 纤 维6.5.1 木 质 素 纤 维 可 选 絮 状 或 粒 状 木 质 素 纤 维，其 质 量 应 分 别 符 合 表 6 和 表 7 的 要 求。表 6 絮 状 木 质 素 纤 维 质 量 技 术 要 求技术指标 技术要求 试验方法0.1 5 m m 质量通过率/%6 0 8 0 J T/T 5 3 3-2 0 2 0 附录A灰分含量/%1 3 2 3 J T/T 5 3 3-2 0 2 0 附录Bp H 值 6.5 8.5 J T/T 5 3 3-2 0 2 0 附录C吸油率/倍 5 9 J T/T 5 3 3-2 0 2 0 附录D含水率/%5 J T/T 5 3 3-2 0 2 0 附录E质量损失（2 1 0，1 h）/%6，且无燃烧 J T/T 5 3 3-2 0 2 0 附录F木质素纤维含量/%8 5 J T/T 5 3 3-2 0 2 0 附录G纤维长度/m m 6 J T/T 5 3 3-2 0 2 0 附录H表 7 粒 状 木 质 素 纤 维 质 量 技 术 要 求技术指标技术要求试验方法直径规格 4.0 m m 直径规格6.5 m m颗粒直径/m m 4.0 1 6.5 1 J T/T 5 3 3-2 0 2 0 附录K颗粒长度/m m 1 6 1 6 J T/T 5 3 3-2 0 2 0 附录KD B 4 3/T 2 8 6 5 2 0 2 35表 7 粒 状 木 质 素 纤 维 质 量 技 术 要 求（续）技术指标技术要求试验方法直径规格 4.0 m m 直径规格6.5 m m原纤维颗粒筛分4 m m 通过率/%8J T/T 5 3 3-2 0 2 0 附录L2.8 m m 通过率/%7 磨损后纤维颗粒筛分4 m m 通过率增加值/%1 2J T/T 5 3 3-2 0 2 0 附录L2.8 m m 通过率增加值/%1 1 造粒剂含量/%3 2 0J T/T 5 3 3-2 0 2 0 附录M旋转黏度（1 3 5）/m P a s 2 0 0灰分含量/%1 2 2 2 J T/T 5 3 3-2 0 2 0 附录B质量损失（2 1 0，1 h）/%6，且无燃烧现象 J T/T 5 3 3-2 0 2 0 附录F含水率/%5 J T/T 5 3 3-2 0 2 0 附录E松方密度/（k g/m3）3 5 0 5 5 0 J T/T 5 3 3-2 0 2 0 附录N密度/（g/c m3）实测 附录A 或附录B热萃取后的木质素纤维吸油率/倍 4 8 J T/T 5 3 3-2 0 2 0 附录D木质素纤维含量/%8 5 J T/T 5 3 3-2 0 2 0 附录G纤维长度/m m 6 J T/T 5 3 3-2 0 2 0 附录H6.5.2 玄 武 岩 纤 维 可 选 絮 状 或 短 切 玄 武 岩 纤 维，其 质 量 应 分 别 符 合 表 8 和 表 9 的 要 求。表 8 絮 状 玄 武 岩 纤 维 质 量 技 术 要 求技术指标 技术要求 试验方法平均长度/m m 6 J T/T 5 3 3-2 0 2 0 附录H平均直径/m 5 J T/T 5 3 3-2 0 2 0 附录H密度/（g/c m3）2.6 附录A 或附录B渣球含量（0.1 5 m m）/%2 0 J T/T 5 3 3-2 0 2 0 附录O0.1 5 m m 质量通过率/%6 0 1 0 J T/T 5 3 3-2 0 2 0 附录A0.1 5 m m 通过率增加值/%2 2 J T/T 5 3 3-2 0 2 0 附录P吸油率/倍 2.0 J T/T 5 3 3-2 0 2 0 附录D含水率/%1.0 J T/T 5 3 3-2 0 2 0 附录E絮状纤维团质量百分率/%2 0 J T/T 5 3 3-2 0 2 0 附录Q表 9 短 切 玄 武 岩 纤 维 质 量 技 术 要 求技术指标 技术要求 试验方法长度平均长度/m m 6、9、1 2 J T/T 5 3 3-2 0 2 0 附录R偏差/%1 0 J T/T 5 3 3-2 0 2 0 附录R直径平均直径/m 1 6 J T/T 5 3 3-2 0 2 0 附录H偏差/%1 0 J T/T 5 3 3-2 0 2 0 附录H密度/（g/c m3）2.6 附录A 或附录B断裂强度/M P a 1 0 0 0 J T/T 5 3 3-2 0 2 0 附录S断裂伸长率/%2.0 3.0 J T/T 5 3 3-2 0 2 0 附录SD B 4 3/T 2 8 6 5 2 0 2 36表 9 短 切 玄 武 岩 纤 维 质 量 技 术 要 求（续）技术指标 技术要求 试验方法含水率/%0.2 J T/T 5 3 3-2 0 2 0 附录E吸油率/倍 0.5 J T/T 5 3 3-2 0 2 0 附录D断裂强度保留率/%8 5 J T/T 5 3 3-2 0 2 0 附录S可燃性 明火不可点燃7 混 合 料 设 计设 计 原 则7.1.1 D F A M 配 合 比 设 计 宜 遵 循 现 行 规 范 关 于 热 拌 沥 青 混 合 料 配 合 比 设 计 的 目 标 配 合 比 设 计、生 产 配 合比 设 计 和 生 产 配 合 比 验 证 三 个 阶 段。7.1.2 D F A M 配 合 比 设 计 采 用 马 歇 尔 试 件 体 积 设 计 方 法。7.1.3 D F A M 中 木 质 素 纤 维 和 玄 武 岩 纤 维 按 照 质 量 比 进 行 复 配，其 比 例 宜 为 1:1。纤 维 稳 定 剂 掺 量 以 其占 沥 青 混 合 料 总 量 的 质 量 百 分 比 计 算，掺 量 宜 为 0.3%0.5%。设 计 标 准7.2.1 混 合 料 矿 料 级 配 范 围 应 符 合 表 1 0 的 要 求。表 1 0 矿 料 级 配 范 围筛孔m m通过范围%D F A M-1 3 D F A M-1 01 6.0 1 0 0 1 3.2 9 0 1 0 0 1 0 09.5 5 0 7 5 9 0 1 0 04.7 5 2 0 3 4 2 8 6 02.3 6 1 5 2 6 2 0 3 21.1 8 1 4 2 4 1 4 2 60.6 1 2 2 0 1 2 2 20.3 1 0 1 6 1 0 1 80.1 5 9 1 5 9 1 60.0 7 5 8 1 2 8 1 37.2.2 混 合 料 配 合 比 设 计 技 术 指 标 应 符 合 表 1 1 的 要 求。表 1 1 配 合 比 设 计 技 术 指 标 要 求技术指标 技术要求 试验方法试件击实次数（双面）/次 7 5 J T G E 2 0（T 0 7 0 2）V V/%3 4.5 J T G E 2 0（T 0 7 0 5）V C Am i xV C AD R CJ T G E 2 0（T 0 7 0 5）D B 4 3/T 2 8 6 5 2 0 2 37表 1 1 配 合 比 设 计 技 术 指 标 要 求（续）技术指标 技术要求 试验方法V M A/%1 6.5 J T G E 2 0（T 0 7 0 5）V F A/%7 5 8 5 J T G E 2 0（T 0 7 0 5）稳定度/k N 6 J T G E 2 0（T 0 7 0 9）7.2.3 混 合 料 配 合 比 设 计 检 验 指 标 应 符 合 表 1 2 的 要 求。表 1 2 配 合 比 设 计 检 验 指 标 要 求检验指标 技术要求 试验方法动稳定度/（次/m m）5 0 0 0 J T G E 2 0（T 0 7 1 9）低温弯曲破坏应变/2 5 0 0 J T G E 2 0（T 0 7 1 5）水稳定性残留马歇尔稳定度/%8 5 J T G E 2 0（T 0 7 0 9）冻融劈裂试验残留强度比/%8 0 J T G E 2 0（T 0 7 1 6）谢伦堡沥青析漏试验的结合料损失/%0.1 J T G E 2 0（T 0 7 3 2）肯塔堡飞散试验的混合料损失/%1 5 J T G E 2 0（T 0 7 3 3）构造深度/m m 0.8 J T G E 2 0（T 0 7 3 1）目 标 配 合 比 设 计7.3.1 取 具 有 代 表 性 的 粗 集 料、细 集 料 和 矿 粉，按 照 J T G E 4 2 试 验 规 程 中 T 0 3 0 2、T 0 3 2 7 和 T 0 3 5 1 方 法进 行 筛 分。7.3.2 按 照 J T G E 4 2 试 验 规 程 中 方 法 精 确 测 定 各 种 矿 料 的 相 对 密 度，其 中 粗 集 料 测 定 毛 体 积 相 对 密 度和 表 观 相 对 密 度，细 集 料 测 定 表 观 相 对 密 度 和 毛 体 积 相 对 密 度，矿 粉 测 定 表 观 相 对 密 度。7.3.3 D F A M 目 标 配 合 比 设 计 按 图 1 流 程 图 的 步 骤 进 行，选 择 的 初 试 级 配 应 符 合 表 1 0 中 的 要 求。D F A M-1 3的 主 骨 料 骨 架 是 4.7 5 m m 以 上 的 粗 集 料，D F A M-1 0 的 主 骨 料 骨 架 是 2.3 6 m m 以 上 的 粗 集 料。D B 4 3/T 2 8 6 5 2 0 2 38图 1 目 标 配 合 比 设 计 流 程 图7.3.4 调 整 各 种 矿 料 比 例 设 计 3 个 不 同 粗 细 的 初 试 级 配，3 个 级 配 的 关 键 筛 孔 通 过 率 应 分 别 为 中 值、中 值 3%附 近，应 符 合 所 选 择 的 标 准 级 配 范 围 的 要 求，3 个 级 配 的 矿 粉 数 量 宜 相 同，使 0.0 7 5 m m 筛 孔 通过 率 为 1 0%左 右，并 按 照 式（1）计 算 初 试 级 配 的 矿 料 合 成 毛 体 积 相 对 密 度s b。s b3 1 2 n1 2 3 n100.P P P P(1)D B 4 3/T 2 8 6 5 2 0 2 39式 中：1P、2P、3P、nP 各 种 矿 料 的 比 例，其 和 为 1 0 0；1、2、3、n 各 种 矿 料 的 毛 体 积 相 对 密 度，其 中 矿 粉 为 表 观 相 对 密 度。按 式（2）计 算 初 试 级 配 矿 料 的 合 成 表 观 相 对 密 度s a：s a3 1 2 n1 2 3 n100.P P P P(2)式 中：1P、2P、3P、nP 各 种 矿 料 的 比 例，其 和 为 1 0 0；1、2、3、n 各 种 矿 料 的 表 观 相 对 密 度。按 式（3）计 算 合 成 矿 料 的 有 效 相 对 密 度s e：s e s a s b1 C C(3)2x x0.0 3 3 0.2 9 3 6 0.9 3 3 9 C(4)xs b s a1 11 0 0（）(5)式 中：C 合 成 矿 料 的 沥 青 吸 收 系 数，由 式（4）求 得；x 合 成 矿 料 的 吸 水 率，（%），按 式（5）求 得。7.3.5 按 照 J T G E 4 2 试 验 规 程 规 定，用 捣 实 法 测 定 大 于 关 键 筛 孔 的 主 骨 料 的 松 方 毛 体 积 相 对 密 度s，按 式（6）计 算 各 组 初 试 级 配 捣 实 状 态 下 的 主 骨 料 松 装 间 隙 率 VCA D R C：sD R CC A1 1 0 0 VCA(6)式 中：C A 关 键 筛 孔 以 上 粗 集 料 的 混 合 毛 体 积 相 对 密 度，按 式（7）计 算；s 按 捣 实 法 测 定 的 粗 集 料 的 松 方 毛 体 积 相 对 密 度。1 2 3 nC A3 1 2 n1 2 3 n.P P P PP P P P(7)式 中：1P、2P、3P、nP 各 种 粗 集 料 的 比 例；1、2、3、n 各 种 粗 集 料 的 毛 体 积 相 对 密 度。7.3.6 根 据 初 试 级 配 平 均 毛 体 积 相 对 密 度 的 大 小，选 择 制 作 马 歇 尔 试 件 的 初 试 油 石 比。7.3.7 按 照 选 择 的 初 试 油 石 比 和 矿 料 级 配 制 作 D F A M 试 件，三 个 初 试 级 配 各 做 一 组，每 组 不 少 于 3 个，D F A M 最 大 理 论 相 对 密 度t 按 式（8）进 行 计 算：a xta xs e a x100100P PP P(8)D B 4 3/T 2 8 6 5 2 0 2 31 0式 中：aP 试 件 的 油 石 比，（%）；xP 纤 维 稳 定 剂 用 量，以 矿 料 质 量 的 百 分 数 计 算，由 占 沥 青 混 合 料 总 量 的 百 分 数 换 算 得 到，（%）；s e 合 成 矿 料 的 有 效 相 对 密 度，由 式（3）得 到；a 沥 青 结 合 料 的 相 对 密 度；x 纤 维 稳 定 剂 的 相 对 密 度，通 过 附 录 A 或 附 录 B 中 方 法 分 别 实 测 得 到 木 质 素 和 玄 武 岩 纤 维 的密 度 后，将 其 按 一 定 的 质 量 比 例 进 行 复 配，纤 维 稳 定 剂 的 相 对 密 度x 按 式（9）计 算。b lxb lb lm mm m(9)式 中：bm、lm 玄 武 岩 纤 维 和 木 质 素 纤 维 的 质 量；b、l 实 测 得 到 的 玄 武 岩 纤 维 和 木 质 素 纤 维 的 密 度。7.3.8 分 别 按 式（1 0）、（1 1）、（1 2）、（1 3）计 算 VV、VCA m i x、VMA、VFA。ft1 100 VV(1 0)式 中：f 沥 青 混 合 料 试 件 的 实 测 毛 体 积 相 对 密 度，由 表 干 法 测 定；t 沥 青 混 合 料 最 大 理 论 相 对 密 度，按 上 式（8）计 算 得 到。C A fm i xC A1 1 0 01 0 0PVCA(1 1)式 中：C AP 沥 青 混 合 料 中 主 骨 料 比 例，即 大 于 关 键 筛 孔 的 颗 粒 含 量 占 沥 青 混 合 料 的 质 量 百 分 数，（%）。s fs b1 1 0 01 0 0PVMA(1 2)式 中：sP 沥 青 混 合 料 中 除 沥 青 外 全 部 矿 料 占 沥 青 混 合 料 的 质 量 百 分 数，即（1 0 0-油 石 比），（%）。1 0 0VMA VVVFAVMA(1 3)7.3.9 从 3 组 初 试 级 配 的 试 验 结 果 中 选 择 设 计 级 配 时，应 符 合 VCA m i x 小 于 VCA D R C 及 VMA 不 小 于 1 6.5%的 要 求，当 有 1 组 以 上 的 级 配 同 时 符 合 要 求 时，以 关 键 筛 孔 通 过 率 大 的 级 配 为 设 计 级 配。7.3.1 0 马 歇 尔 试 件 的 设 计 空 隙 率 VV 应 符 合 表 1 1 的 要 求，根 据 所 选 择 的 设 计 级 配 和 初 试 油 石 比 试 验的 结 果，以 0.2%0.3%间 隔，调 整 3 个 以 上 不 同 的 油 石 比，制 作 马 歇 尔 试 件。7.3.1 1 进 行 马 歇 尔 稳 定 度 试 验，检 验 稳 定 度 是 否 符 合 表 1 1 的 要 求。7.3.1 2 根 据 预 设 的 设 计 空 隙 率，综 合 考 虑 其 它 体 积 指 标 确 定 最 佳 油 石 比。7.3.1 3 混 合 料 配 合 比 设 计 后，应 根 据 所 选 择 的 设 计 级 配 和 所 确 定 的 最 佳 油 石 比 进 行 目 标 配 合 比 设 计 检验，检 验 结 果 应 满 足 表 1 2 的 要 求。生 产 配 合 比 设 计D B 4 3/T 2 8 6 5 2 0 2 31 17.4.1 生 产 配 合 比 的 矿 料 级 配 与 油 石 比 应 力 求 与 目 标 配 合 比 设 计 相 近，以 减 少 试 验 工 作 量。7.4.2 生 产 配 合 比 设 计 时，应 从 二 次 筛 分 后 的 热 料 仓 取 料 进 行 筛 分，确 定 生 产 配 合 比 的 级 配，其 关 键筛 孔 与 目 标 设 计 配 合 比 的 偏 差 应 在 规 定 范 围 内。7.4.3 生 产 配 合 比 设 计 技 术 指 标 应 符 合 目 标 配 合 比 设 计 的 要 求。7.4.4 生 产 配 合 比 设 计 的 其 他 事 宜 应 符 合 J T G F 4 0 的 规 定。生 产 配 合 比 验 证7.5.1 生 产 过 程 中 对 确 定 的 生 产 配 合 比 不 得 随 意 变 更。当 进 场 材 料 发 生 变 化 或 生 产 出 的 混 合 料 体 积 指标 以 及 马 歇 尔 稳 定 度 试 验 指 标 等 不 符 合 要 求 时，应 及 时 调 整 配 合 比，使 混 合 料 质 量 符 合 要 求 并 保 持 相 对稳 定，必 要 时 应 重 新 进 行 配 合 比 设 计。7.5.2 生 产 配 合 比 验 证 时 应 符 合 目 标 配 合 比 检 验 的 要 求。7.5.3 对 生 产 配 合 比 设 计 的 矿 料 级 配 及 油 石 比 进 行 试 拌，沥 青 混 合 料 各 项 技 术 指 标 经 检 验 合 格 后，方可 进 行 试 验 路 段 铺 筑。8 施 工一 般 规 定8.1.1 雨 天 不 应 施 工，路 面 滞 水 时 应 暂 停 施 工。沥 青 混 合 料 生 产 前 应 确 认 运 输、摊 铺、碾 压 设 备 及 施工 准 备 完 全 到 位。8.1.2 应 建 立 健 全 质 量 管 理 体 系，采 用 动 态 质 量 管 理，加 强 事 前 控 制 和 过 程 控 制，确 保 施 工 质 量。8.1.3 所 有 与 施 工 过 程 有 关 的 原 始 数 据、汇 总 表 格 及 计 算 数 据 应 如 实 记 录 和 保 存,严 禁 随 意 修 改。施 工 温 度施 工 温 度 宜 符 合 表 1 3 的 要 求，并 根 据 沥 青 品 种、黏 度、气 候 条 件 及 运 距 选 择。表 1 3 路 面 的 施 工 温 度 范 围项目温度要求改性沥青加热温度 1 6 0 1 7 5集料加热温度 1 9 0 2 2 0D F A M 出厂温度 1 7 5 1 8 5D F A M 最高温度（弃料温度）1 9 5D F A M 到达施工现场时温度 拌和出料后降低不超过1 0摊铺温度 不低于1 6 5初压温度 不低于1 5 5碾压结束时路表温度 不低于1 1 0拌 和8.3.1 混 合 料 宜 采 用 间 歇 式 拌 和 机 拌 制，拌 合 楼 应 配 备 2 套 纤 维 专 用 添 加 装 置。8.3.2 纤 维 专 用 添 加 装 置 应 配 备 投 料 装 置、打 散 装 置、输 送 系 统、电 控 系 统、计 量 称 重 系 统、时 间 调节 控 制 装 置。8.3.3 木 质 素 纤 维 和 玄 武 岩 纤 维 经 各 自 的 专 用 添 加 装 置 在 常 温 条 件 下 打 散 上 料，以 保 证 纤 维 稳 定 剂 能D B 4 3/T 2 8 6 5 2 0 2 31 2充 分 均 匀 地 分 散 在 混 合 料 中，并 与 沥 青 结 合 料 充 分 拌 和，D F A M 拌 和 时 间 应 符 合 表 1 4 的 要 求。表 1 4 拌 和 时 间工艺 加入原材料拌和时间s干拌 粗细集料、矿粉、玄武岩纤维、木质素纤维 1 5 2 0湿拌沥青、短切玄武岩纤维、木质素纤维沥青、絮状玄武岩纤维、木质素纤维3 5 4 04 5 5 58.3.4 混 合 料 出 厂 由 专 人 检 查，如 发 现 老 化、离 析、花 白 料、降 温 过 多 以 及 其 它 影 响 产 品 质 量 的 情 况时，不 准 使 用。8.3.5 混 合 料 在 成 品 储 料 仓 中 存 放 时 间 不 应 超 过 6 h，降 温 不 应 超 过 1 0。8.3.6 拌 和 的 其 他 要 求 应 符 合 J T G F 4 0 的 相 关 规 定。运 输D F A M 的 运 输 应 符 合 J T G F 4 0 的 相 关 规 定。摊 铺D F A M 的 摊 铺 应 符 合 J T G F 4 0 的 相 关 规 定。压 实8.6.1 混 合 料 应 在 高 温 下 碾 压，不 应 等 候，碾 压 温 度 应 符 合 表 1 3 的 要 求。8.6.2 碾 压 时 宜 用 双 钢 轮 振 动 压 路 机 初 压，初 压 遍 数 一 般 为 1 遍 2 遍，初 压 区 长 度 一 般 为 2 0 m 3 0 m，第 一 遍 前 静 后 振，第 二 遍 振 动，振 动 碾 压 时 宜 采 用 高 频 低 幅 的 方 式 进 行 碾 压。8.6.3 初 压 结 束 后，使 用 双 钢 轮 振 动 压 路 机 继 续 采 取 高 频 低 幅 的 方 式 复 压 2 遍 4 遍，相 邻 碾 压 带 的 重叠 宽 度 为 2 0 c m 3 0 c m；复 压 应 紧 跟 在 初 压 后 进 行，且 不 应 随 意 停 顿。8.6.4 终 压 采 用 关 闭 振 动 的 双 钢 轮 振 动 压 路 机 紧 接 在 复 压 后 进 行，压 实 遍 数 为 1 遍 3 遍，至 无 明 显 轮迹 为 止。8.6.5 应 严 格 控 制 碾 压 遍 数，防 止 过 度 碾 压，碾 压 遍 数 以 达 到 室 内 马 歇 尔 试 件 密 度 的 9 8%以 上 为 准。8.6.6 压 实 的 其 他 要 求 应 符 合 J T G F 4 0 的 相 关 规 定。接 缝D F A M 的 接 缝 应 符 合 J T G F 4 0 的 相 关 规 定。开 放 交 通 及 其 他D F A M 路 面 应 待 摊 铺 层 完 全 自 然 冷 却，路 表 温 度 低 于 5 0 后，方 可 开 放 交 通，施 工 结 束 4 8 h 内，禁 止车 辆 掉 头、急 刹。9 施 工 质 量 管 理混 合 料 生 产 过 程 中 的 质 量 管 理 和 检 查9.1.1 混 合 料 的 主 要 原 材 料 应 进 行 留 样 备 查。各 种 材 料 都 应 在 施 工 前 以“批”为 单 位 进 行 检 查，其 中玄 武 岩 纤 维 和 木 质 素 纤 维 按 照 每 批 次 不 少 于 1 次 的 频 率 检 测。D B 4 3/T 2 8 6 5 2 0 2 31 39.1.2 玄 武 岩 纤 维 和 木 质 素 纤 维 到 达 现 场 时，应 对 每 批 次 纤 维 留 样，当 一 批 纤 维 超 过 5 0 t
