车棚用光伏发电系统设计规范DB13／T 5814-2023.pdf

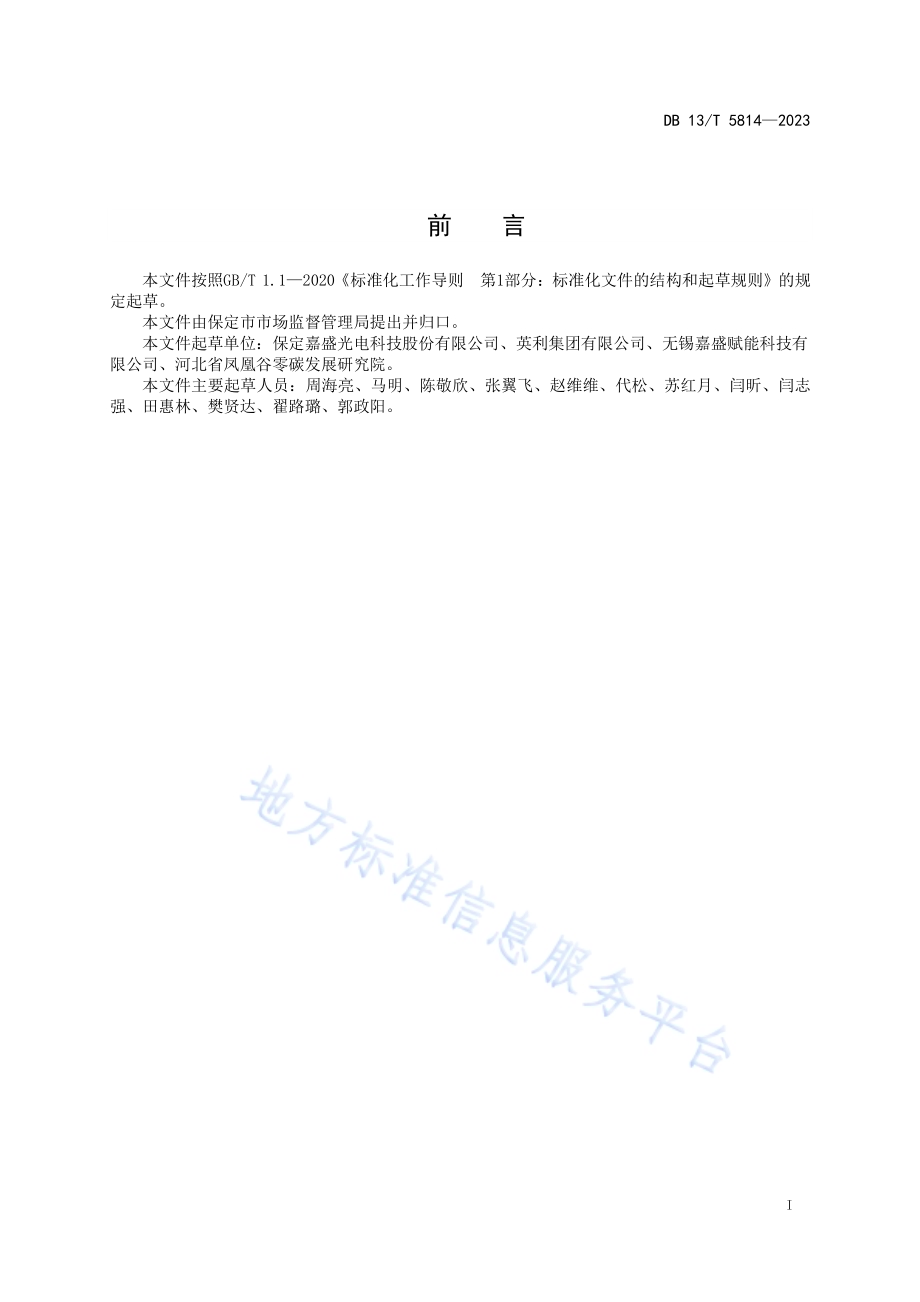

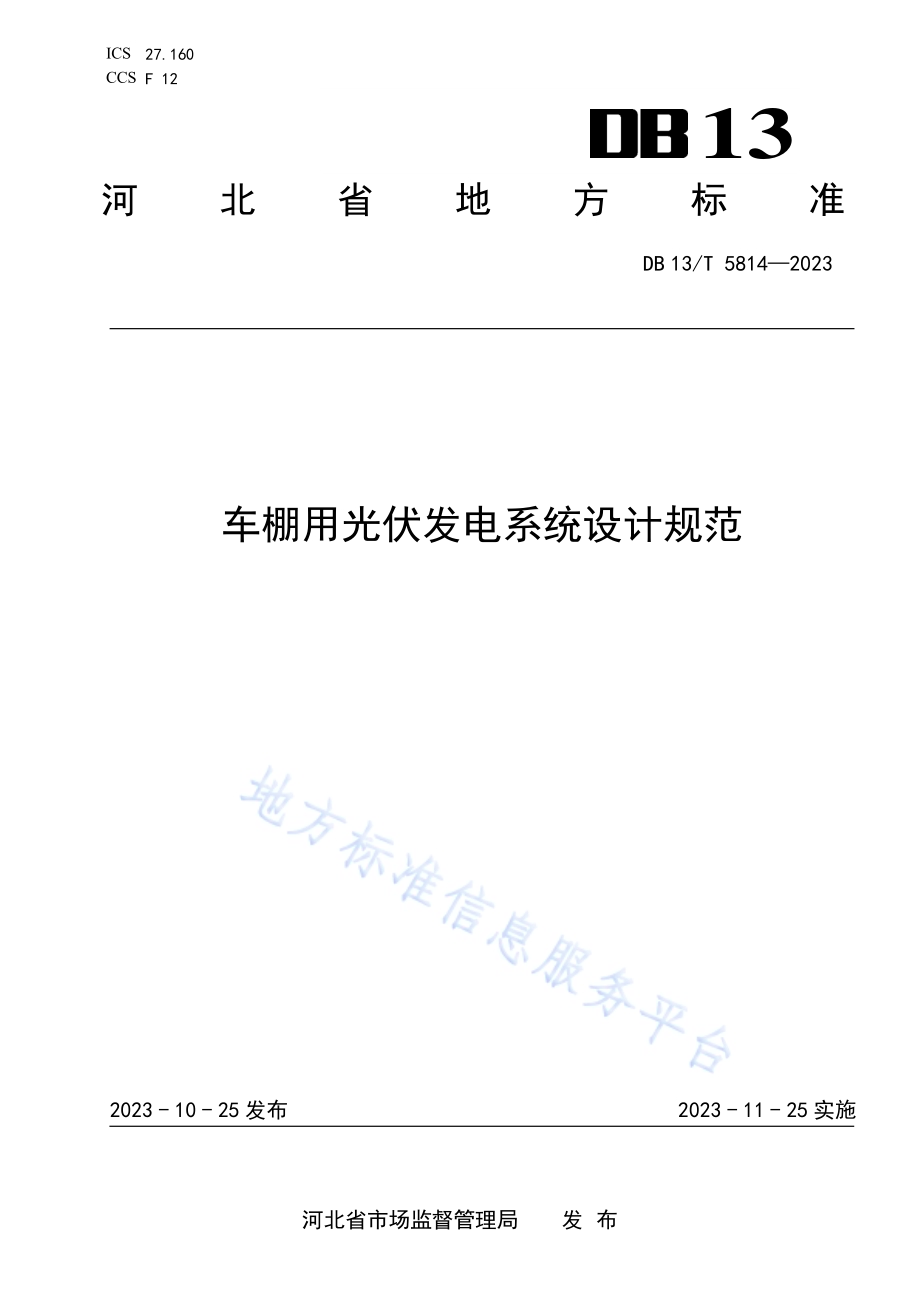

ICS 27.160 CCS F 12 13 河北省地方标准 DB 13/T 5814 2023 车棚用光 伏发电系 统设计规 范 2023-10-25 发布 2023-11-25 实施 河北省市 场监督 管 理局 发 布 DB 13/T 5814 2023 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导 则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规定起草。本文件 由保 定市 市场 监督 管理局 提出 并归 口。本文件 起草 单位：保 定嘉 盛光电 科技 股份 有限 公司、英利 集团 有限 公司、无 锡嘉盛 赋能 科技 有限公司、河 北省 凤凰 谷零 碳发展 研究 院。本文件主要起草人员：周 海亮、马明、陈敬欣、张 翼飞、赵维维、代松、苏 红月、闫昕、闫志强、田 惠林、樊 贤达、翟 路璐、郭政 阳。DB 13/T 5814 2023 1 车 棚用光 伏发电系 统设计 规范 1 范围 本文件 规定 了车 棚用 光伏 发电系 统的 一般 规定、规 划设计、结 构设 计和 电气 设计。本文件 适用 于新 建和 改建 的车棚 用光 伏发 电系 统工 程的设 计。2 规范性 引用 文件 下列文件中的内容通过文 中的规范性引用而构成本 文件必不可少的条款。其 中，注日期的引用文件，仅该 日期 对应 的版 本适用 于本 文件；不 注日 期的引 用文 件，其最 新版 本（包 括所 有的 修改 单）适用于 本文 件。GB/T 2297 太 阳光 伏能 源 系统术 语 GB/T 2518 连 续热 镀锌 和 锌合金 镀层 钢板 及钢 带 GB/T 33342 户 用分 布式 光伏发 电并 网接 口技 术规 范 GB/T 33599 光 伏发 电站 并网运 行控 制规 范 GB/T 34932-2017 分 布式 光伏发 电系 统远 程监 控技 术规范 GB/T 36963 光 伏建 筑一 体化系 统防 雷技 术规 范标 准 GB 50017 钢结 构设 计标 准 GB 50068 建筑 结构 可靠 性设计 统一 标准 GB 50153 工程 结构 可靠 性设计 统一 标准 GB 50191 构筑 物抗 震设 计规范 GB 50345 屋面 工程 技术 规范 GB 50429 铝合 金结 构设 计规范 GB 50797 光伏 发电 站设 计规范 GB 50896 压型 金属 板工 程应用 技术 规范 GB 51022 门式 刚架 轻型 房屋钢 结构 技术 规范 GB/T 51368 建 筑光 伏系 统应用 技术 标准 GB/T 7251.1 低压 成 套 开 关设备 和控 制设 备 第1部分:总则 DL/T 448 电能 计量 装置 技术管 理规 程 DL/T 5027 电 力设 备典 型 消防规 程 DL/T 5137 电 测量 及电 能 计量装 置设 计技 术规 程 JG/T 490 太阳 能光 伏系 统支架 通用 技术 要求 JG/T 492-2016 建 筑用 光 伏构件 通用 技术 要求 JG/T 516 建筑 装饰 用彩 钢板 JG/T 535 建筑 用柔 性薄 膜光伏 组件 3 术语和 定义 GB/T 2297 界定 的以 及下 列 术语和 定义 适用 于本 文件。光伏发 电系 统 photovoltaic(PV)power generation system 利用太 阳电 池的 光生 伏特 效应，将太 阳辐 射能 直接 转换成 电能 的发 电系 统。来源：GB/T 34932-2017，3.1 建筑用 光伏 构件 photovoltaic components for building 具有建 筑构 件功 能的 光伏 发电产 品（简称 光伏 构件）。来源：JG/T 492-2016，3 DB 13/T 5814 2023 2 4 一般规 定 车棚用 光伏 发电 系统 设计 应综合 考虑 辐照、结 构、并网、防雷、运维 及有 关 安全防 护、安装 和运输等 因素。在改建 车棚 上安 装光 伏发 电系统，应进 行结 构安 全、电 气安 全的 校核，并应 满足光 伏组 件所 在车棚部 位的 防火、防 水、防雷、防风、防 震等 相关 规定。车棚用 光伏 发电 系统 的消 防设施 应符 合DL/T 5027 的规定，在 改建 车棚 上增 设光伏 发电 系统，不得影 响消 防设 施的 使用。车棚用 光伏 发电 系统 的设 计除应 符合 本文 件要 求，还应符 合国 家现 行相 关标 准的规 定。5 规划设 计 车棚用光伏发电系统规划 设计应进行环境因素、车 棚结构强度、电网接入等 方面的资源评估。在新建 车棚 安装 光伏 发电 系统应 合理 规划 在建 筑群 体中的 位置，应 避免 车棚 周边环 境、景观 设施和绿 化 种 植等 的投 影遮 挡光伏 组件。在改建 车棚 安装 光伏 发电 系统不 应降 低车 棚本 身或 相邻建 筑物 的日 照标 准。6 结构设 计 在新建 车棚 上安 装光 伏发 电系统，应 考虑 其传 递的 荷载及 作用 效应。在改建 车棚 上安 装光 伏发 电系统，应 对改 建车 棚的 结构设 计、结构 材料、耐 久性、稳定 性、安装部位 的构 造及 强度 等进 行校验，需 增加 支撑 结构 时应符 合 GB 50068、GB 50153 的规 定。车棚用 光伏 发电 系统 支架 和支撑 结构 材料 的选 用应 符合 JG/T 490 的相 关规 定；柔性 光伏 组 件支撑板 件宜 采用 彩钢 板、热镀锌 钢板、镀铝 锌钢 板，材 料选 用应 符 合JG/T 516、GB/T 2518 的规 定。车棚用 光伏 发电 系统 支架 和支撑 结构 设计 应符 合下 列规定：a)车棚用 光伏 发电 系统 荷载 应符 合 GB 51022 的 规定；b)对安装 在有 抗震 要求 构筑 物上的 车棚 用光 伏发 电系 统，应 根据 GB 50191 的规 定进行 抗震 设计；c)支架和 支撑 结构 的强 度、刚度和 稳定 性应 符 合 GB 50429 和 GB 50017 的 规定；d)异质金 属接 触、紧固 时，防腐蚀 措施 应符 合 GB 50017 的 规定；e)柔性光 伏组 件支 撑板 件的 板型设 计应 符 合 GB 50896 的规定。f)单个支 架或 单个 光伏 组件 不应跨 越顶 棚变 形缝 和防 火分区。在平顶 车棚 上安 装光 伏组 件应符 合下 列规 定：a)光伏组 件安 装宜 按最 佳倾 角进行 设计；b)光伏组 件支 架基 座下 部应 增设附 加防 水层，防 水制 作应符 合 GB 50345 的规 定；c)对直接 构成 车棚 顶棚 层的 光伏构 件，其材 料和 构造 应符合 车棚 刚度 要求。在坡顶 车棚 上安 装光 伏组 件应符 合下 列规 定：a)光伏组 件宜 采用 顺坡 镶嵌、钩挂 或架 空等 安装 方式；b)支架安 装的 光伏 组件 与顶 棚之间 的垂 直空 间宜 设计 通风散 热间 隙；c)光伏构 件与 周围 顶棚 材料 连接部 位应 做好 建筑 构造 处理。车棚用 光伏 发电 系统 的光 伏组件 应选 择不 影响 顶棚 排水功 能的 安装 方式。光伏方 阵设 计应 便于 光伏 组件表 面的 清洗，必 要时 应设置 维修、人 工清 洗的 通道。7 电气设 计 光伏方 阵设 计 7.1.1 车棚用 光伏 发电 系统 选用 光伏组 件和 光伏 构件 应符 合 JG/T 492 和JG/T 535 的规定。7.1.2 在轻型金属车棚顶、PVC 防水卷材车棚顶上安装光 伏发电系统，宜选择柔性 轻型光伏组件。7.1.3 车棚用 太阳 能光 伏发 电系 统的光 伏方 阵设 计，应符 合 GB/T 51368 的规 定。设备配 置 DB 13/T 5814 2023 3 7.2.1 车棚用 光伏 发电 系统 电缆 选择与 敷设，应 符 合 GB/T 51368 的 规定。7.2.2 光伏汇 流箱 具备 的保 护功 能应符 合 GB 50797 的规 定，应采 取防 腐、防锈、防 暴晒等 措施。7.2.3 逆变器 应符 合以 下要 求：a)不含储能装置的 并网车棚 用光伏发电系统，逆变器 的功率应与其接 入的光伏 方阵容量相 匹配，逆 变器 设计 要求 应符 合 GB 50797 的 规定；b)独立车 棚用 光伏 发电 系统，逆变 器的 功率 宜符 合交 流侧负 荷最 大功 率及 负荷 性质要 求；c)逆变器宜设置在 室内通风 良好的干燥场所，其位置 应便于维护和检 修，设置 在室外的逆 变器防护 等级 不应 低 于 IP54。7.2.4 光伏配 电箱（柜）的选 用 应符 合 GB/T 7251.1 的规 定，其位 置应 便于 维护 和 检修，放 置在 室外的配 电箱（柜）应 具有 防水、防腐 措施，其 防护 等级不 应低 于IP54。7.2.5 储能系 统的 配置 应符合 GB/T 51368 的规 定，储能 电 池 应放 置在 避光、通风、防 潮区域。7.2.6 车棚用 光伏 发电 系统 宜配 置远程 监测 系统，其 设计 应符 合 GB/T 34932 的规 定。系统接 入 7.3.1 车棚用 光伏 发电 系统 接入 电网时，除 应符 合 GB/T 33599、GB/T 33342 的规 定 外，还 应符 合下列规 定：a)车棚用光伏发电 系统 在供 电负荷与逆变器 之间、公 共电网与负荷之 间应设置 隔离装置，隔离装置 应具 有明 显断 开点 指示及 同时 切断 中性 线功 能。b)车棚用 光伏 发电 系统 在并 网处设 置的 并网 专用 低压 开关箱（柜）应设 置隔 离开 关和断 路器，断路器 应采 用可 视断 点的 机械开 关。7.3.2 并网专 用开 关箱（柜）应 设置专 用标 示和“警告”、“双电源”提 示性 文字 和符 号。7.3.3 车棚用 光伏 发电 系统 应在 并网点 设置 专用 的计 量装 置，并 应符 合 DL/T 5137 和DL/T 448 的规定。防雷与 接地 7.4.1 车棚用 光伏 发电 系统 应采 取防雷 措施，防 雷设 计应 符合 GB/T 36963 的 规定。7.4.2 车棚用 光伏 发电 系统 应与 电气系 统接 地联 合统 一设 置，接 地阻 值应 采用 各电 气 系统接 地最 小值，当 以防 雷为 目的 进行 接地时，接 地电 阻不 应大 于 10。
