预拌流态固化土回填技术规程DB13／T 5821-2023.pdf

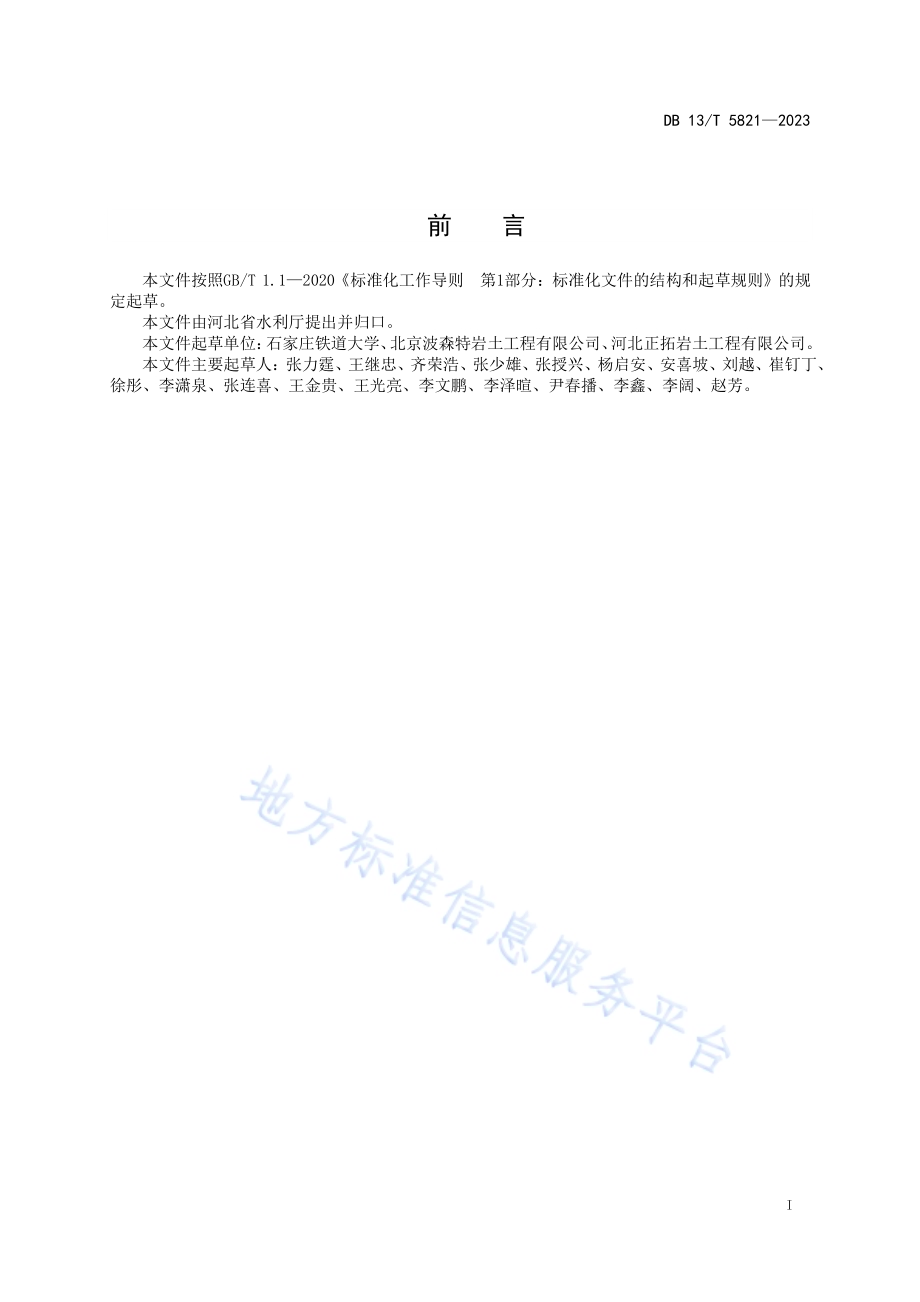

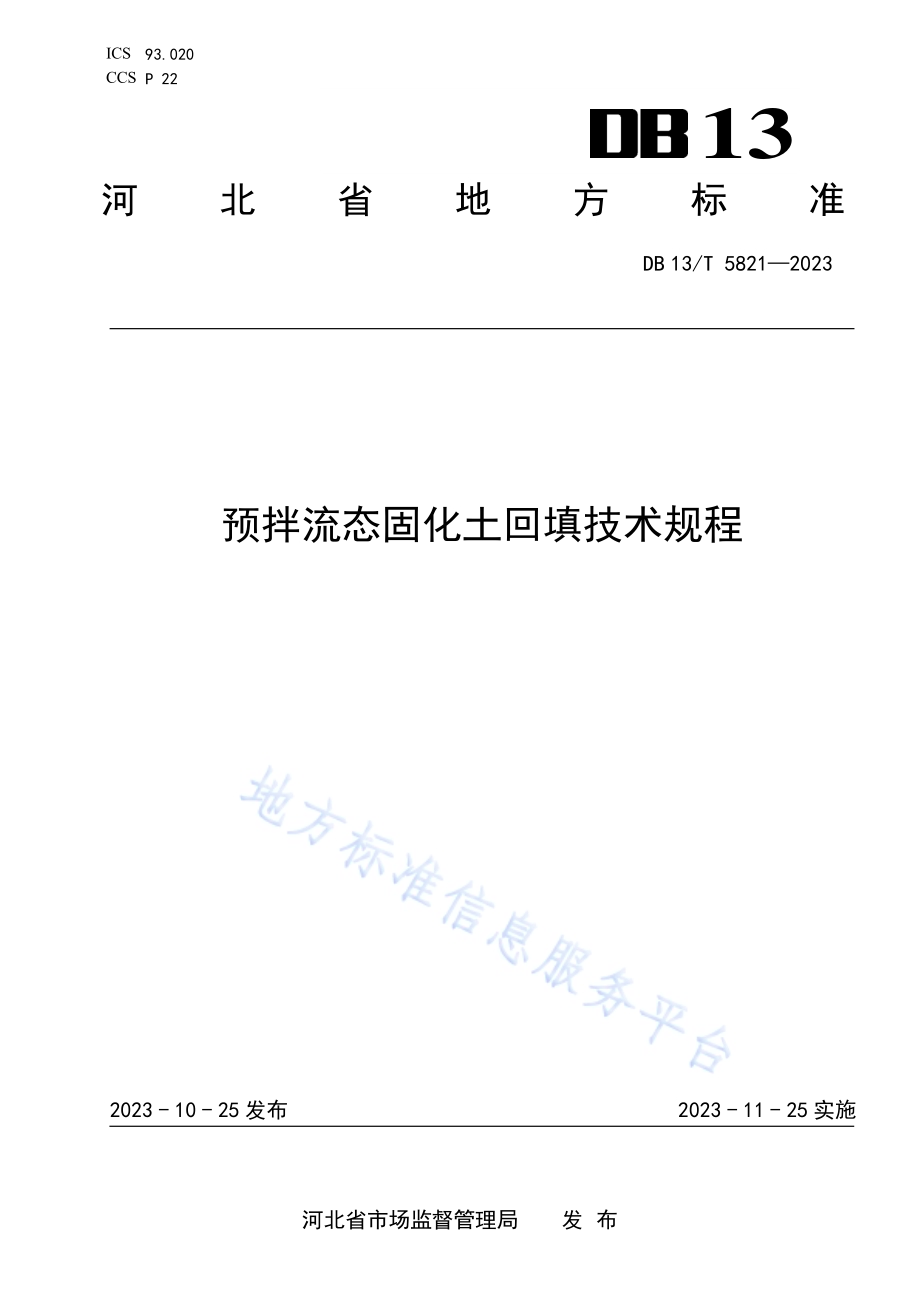

ICS 93.020 CCS P 22 13 河北省地方标准 DB 13/T 5821 2023 预拌流态 固化土回 填技术规 程 2023-10-25 发布 2023-11-25 实施 河北省市 场监督 管 理局 发 布 DB 13/T 5821 2023 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导 则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规定起草。本文件 由河 北省 水利 厅提 出并归 口。本文件 起草 单位：石 家庄 铁 道大学、北 京波 森特 岩土 工 程有限 公司、河 北正 拓岩 土 工程有 限公 司。本文件 主要 起草 人：张力 霆、王继 忠、齐荣 浩、张少 雄、张授 兴、杨启 安、安喜 坡、刘越、崔 钉丁、徐彤、李潇 泉、张连 喜、王金贵、王 光亮、李 文鹏、李泽 暄、尹春 播、李鑫、李阔、赵 芳。DB 13/T 5821 2023 1 预 拌流态 固化土回 填技术 规程 1 范围 本文件 规定 了预拌 流 态固 化土回 填 的 设计、施 工和 质量检 验与 验收 等内 容要 求。本文件适用于建设工程中 预拌流态固化土填筑的设 计、施工和验收，也可适 用于采空区、房心区、管 沟基 础等 其他 项目 的预拌 流态 固化 土回 填。2 规范性 引用 文件 下列文件中的内容通过文 中的规范性引用而构成本 文件必不可少的条款。其 中，注日期的引用文件，仅该 日期 对应 的版 本适用 于本 文件；不 注日 期的引 用文 件，其最 新版 本（包 括所 有的 修改 单）适用于 本文 件。GB 6566 建筑 材料 放射 性 核素限 量 GB/T 9142 建 筑施 工机 械 与设备 混 凝土 搅拌 机 GB/T 10171 建 筑施 工机 械与设 备 混凝 土搅 拌站（楼）GB/T 50080 普 通混 凝土 拌合物 性能 试验 方法 标准 GB/T 50081 混 凝土 物理 力学性 能试 验方 法标 准 GB/T 50082 普 通混 凝土 长期性 能和 耐久 性能 试验 方法标 准 GB/T 50123 土 工试 验方 法标准 GB 50164 混凝 土质 量控 制标准 CJ/T 526 软土 固化 剂 JGJ 63 混 凝土 用水 标准 SL 632-2012 水利 水电 工 程单元 工程 施工 质量 验收 评定标 准-混凝 土工 程 SL/T 352-2020 水 工混 凝 土试验 规程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。预拌流 态固 化土 premixed fluid solidifying soil 由土、固化剂、外加剂和 适量的水拌和而成，形成 具有一定流动性，且凝固 后能达到一定强度的混合 物。固化剂 solidifying agent 为改善 预拌 流态 固化 土性 能和施 工质 量而 在预 拌流 态固化 土中 掺入 的化 学物 质。固化剂 掺入 比 mixing ratio of solidifying agent 掺入的 固化 剂质 量与 被搅 拌的干 土质 量之 比，以百 分数表 示。水固比 water agent ratio 预拌流 态固 化土 原材 料中 水和固 化剂 的质 量比。预拌流 态固 化土 配合 比设 计 mixing proportion design of premixed cement soil 根据原 材料 性能 及室 内试 验确定 的能 满足 设计 要求 的预拌 流态 固化 土中 各种 原材料 的比 例。DB 13/T 5821 2023 2 4 设计 通用要 求 4.1.1 预拌流 态固 化土 技术 可应 用于建 筑物 基础 肥槽、采 空区、房心 及管 沟基 础的 回填。4.1.2 在预拌流态固化土设计前，应对当地的拌合土料和 固化剂进行调研,能消纳现 场开挖土料的应尽量利用现场土料，避 免土料外运，不能现场拌 合的应尽量选择在附近的 废弃土料场地拌合，消纳废弃 土。固化 剂应 尽量 利用本 地的 矿物 废料，做 到绿色 环保，就 地取 材。4.1.3 预拌流态固化土立方体抗 压强度可作为预拌流态固 化土填 筑设计的主要控制 指标,坍落度和扩展度等其他参数可作为 一般控制指标。流态预拌 流态固化土在拌合系统内 搅拌均匀后，通过运 输系统直 接导 流至 基槽 内，每层浇 筑厚 度需 控制 在 2m 以下，下一 层浇 筑需 在上 一层初 凝后 开始。4.1.4 标准养 护条 件下 边长 为 70.7 mm 的预 拌流 态固 化土 试块 28 d 立方 体抗 压强 度 应满足 工程 功能要求。当 设计 没有 明确 要求时，不 宜小 于 0.4 MPa。但 作为 回填 的预 拌流 态 固化土 强度 也不 宜过大，一 般不 超 过1.2 MPa。材料 4.2.1 土料应采用现场开挖土、工程渣土或建筑垃圾再生 料，不得采用膨胀土、盐 渍土及污染土，且土料 还应 满 足 下列 要求：土料的 有机 质含 量不 得超 过 5%，颗 粒最 大粒 径宜 与 预拌流 态固 化土 拌合 设备 相匹配；土料的 粒径、有 机质 含量 等指标 的检 测可 按现 行国 家标 准 GB/T 50123 的有 关 规定执 行。4.2.2 成品的 性能 指标 应满 足下 列要求：固化剂 物理 指标 应符 合 表1 的规 定：表1 固 化剂 物理 指标 项目 指标 细度(8 0 m 方孔筛筛余量)/%10 含水率/%1 固化剂 性能 指标 应符 合 表2 的规 定：表2 固 化剂 性能 指标 项目 指标 净浆流动度/mm 初始 100 30min 90 60min 80 初凝时间/min 45 固化剂 应能 满足 预拌 流态 固化土 硬化 强度 和填 筑施 工要求；固化剂 的检 验可 按 CJ/T 526 的 有关 规定 执行。4.2.3 预拌流 态固 化土 拌合 用水 应符 合 JGJ 63 中关 于钢 筋 混凝土 用水 的规 定。4.2.4 固化剂 和外 加剂 常用 选材 见表 3。表3 选材 名称 选材 固化剂 水泥、石灰、复合固化剂、高分子固化剂等 外加剂 引气剂、缓凝剂、减水剂、塑化剂等 配合比 设计 DB 13/T 5821 2023 3 4.3.1 设计前 应根 据工 程条 件确 定预拌 流态 固化 土试 块的 立方体 抗压 强度 值、坍落 度、扩 展度 等 设计指标，且 设计 指标 应满 足表 4 的要 求。表4 预 拌流 态固 化土 设计 指标 应用类别 最小强度 坍落度(mm)扩展度(mm)换填 满足功能要求 80 150 空洞、肥槽回填 根据工程需要确定，且不宜低于0.4MPa 300 注：预拌流态固化土坍落度和扩展度测定方法可按GB/T 50080 的有关规定执行。4.3.2 对有防 渗要 求的 工程 肥槽 回填预 拌流 态固 化土 的渗 透系数 应满 足设 计要 求，具 体参照 现行 国家标 准GB/T 50082 的有 关 规定执 行。4.3.3 配合比 试验 前应 确定 试验 所需要 的原 材料，并 对原 材料进 行检 验，包括 土的 粒径和 有机 质 含量、固 化剂 的物 理指 标和 工艺指 标、水的 化学 指标 等检测 结果 应符 合本 标准 第 4.2 节的 规定。4.3.4 应根据 土料 的质 量、含水 量及计 算的 固化 剂质 量、用水量、外 加剂 掺量 进行 配合比 试验。4.3.5 配合比 试验 应釆 用搅 拌机 拌制试 样，每次 试配 搅拌 量不宜 小于 搅拌 机额 定搅 拌量 的 1/4。4.3.6 试验标 准试 件的 制作 应符 合下列 规定:模具内 拌合 物应 高于 试模 顶面，试模 装满 后，应轻 微敲击 试模，用 平口 刀沿 试模顶 面刮 平试件，并采 用保 鲜膜 覆盖；应控制 拆模 时间 和养 护环 境，避 免试 块的 损坏。具 体施工 要求 应符 合 SL 632-2012 中 4.6条款要 求。4.3.7 试验应 采用 不同 配合 比同 时进行，配 合比 应符 合下 列规定：应釆 用3 种 配合 比进 行试 验，其 中一 种配 合比 的固 化剂掺 入比 为计 算的 基准 值，另 外两 种配合比 的固 化剂 宜比 基准 值分别 增加 和减 少 3%5%；每种配 合比 至少 应制 作 3 组标准 试件，并 在 20 2条 件下 养护 至指 定龄 期；每种配 合比 的性 能指 标均 应满足 设计 和施 工要 求，否则应 调整 配比 重新 试验。5 施工 一般规 定 5.1.1 施工前 应根 据工 程需 要进 行下列 调研 和准 备：现场施 工条 件；施工机 械 及 主要 施工 设备 的数量 和规 格；预拌流 态固 化土 的运 输路 线；施工安 全评 估。5.1.2 预拌流 态固 化土 填筑 施工 前应根 据现 场条 件制 定施 工方案。预拌流 态固 化土 制备 5.2.1 预拌流 态固 化土 制备 设备 应包括 渣土 输送 及计 量系 统、固 化剂 浆液 制备 系统 和 预拌流 态固 化土拌合 系统。表5 预 拌流 态固 化土 系统 设备 系统名称 设备名称 渣土输送及计量系统 给料仓、皮带给料机、计量称、皮带输送机 DB 13/T 5821 2023 4 表5 预 拌流 态固 化土 系统 设备（续）系统名称 设备名称 固化剂浆液制备系统 固化剂仓、固化剂螺旋机、固化剂计量装置、固化剂浆液搅拌机、固化剂浆液输送泥浆泵、供水系统、浆液周转储存罐、浆液储存循环泥浆泵 预拌流态固化土拌合系统 预拌流态固化土搅拌机、搅拌机平台 5.2.2 原材料 进场 应符 合下 列规 定：选择与 试验 相同 的固 化剂，并提 供合 格的 检验 报告；材料进 场后 应按 本标 准 第6.1 节 规定 进行 进场 检验；固化剂 应采 用专 门的 设备 储存，并采 取防 潮措 施，出现结 块的 固化 剂不 得使 用；土料的 堆场 应有 遮雨 设施，并应 符合 环境 保护 的规 定；液态外 加剂 应储 存在 密封 的容器 内，并防 晒防 冻，如有沉 淀等 异物 现象，经 检验合 格后 方可使用；对于沿 海地 区原 材料 选材，对于 固化 剂若 选用 水泥 宜采用 强度 等 级 42.5 的 型硅酸 盐水泥。（氯离 子要 求等）水 泥中的 铝酸 三钙 含量 一般 不宜超 过 10%(此值 按照 海 水环境 进行取值)，水 泥细 度（比表 面 积）不 超 过 350m2/kg，游 离氧化 钙不 超 过 1.5%，大 体积预 拌流态固化 土宜 采用 硬化 剂含 量相对 较高 而水 化热 较低 的水泥；为 改善 流态 预拌 流态固 化土 的抗裂性，水 泥的 含碱 量（按 Na0 当量 计）不宜 超过 水泥质 量 的0.6%，混凝 土 内的总 含碱量（包 括所 有原 材料）应 不超 过 3.0kg/m3并 宜使 用 非碱活 性材 料。配制 流态 预拌流 态固化土所 用的 矿物 掺和 料可 为粉煤 灰、磨细 高炉 水淬 矿渣、硅灰、沸 石岩 粉、石灰石 粉、天然火山 灰等 材料。掺 和料 必须应 品质 稳定、来 料均 匀、来 源固 定。5.2.3 原材料 的计 量应 符合 下列 要求：原材料 计量 宜采 用电 子计 量设备，设 备的 精度 应符 合现行 国家 标 准 GB/T 10171 的 有关 规定；计量设 备应 定期 校准，校 准频率 宜为 每 3 个月 一次；原材料 的计 量允 许偏 差应 符合 表 6 的 规定；表6 原 材料 的计 量允 许偏 差 原材料 计量偏差 固化剂、水 2%土 3%外加剂 1%当施工 土料 和试 验土 料含 水量不 同时，应 根据 施工 土料的 含水 量调 整拌 合用 水。5.2.4 预拌流 态固 化土 拌合 可分 为两步：先将 固化 剂、外 加剂与 一定 的水 拌合 成浆 液，再将 固化 剂浆液与 土进 行混 合料 拌合。预拌 流态 固化 土的 制备 工艺流 程如 图1 所示。DB 13/T 5821 2023 5 图1 预 拌流 态固 化土 制备 工艺流 程 5.2.5 预拌流 态固 化土 的拌 合 5.2.5.1 预拌流态固化土的拌合可 采用现场拌合，也可在拌 合站集中拌合,现场拌合应 根据施工场地和工 期选 择匹 配的 拌合 设备。5.2.5.2 混合料 应使 用专 门拌 合设 备搅拌，拌 合设 备应 符合 现行行 业标 准 GB/T 9142 的有关 规定。5.2.5.3 预拌流 态固 化土 的拌 合应 分两步 完成，先将 水和 固 化剂、外 加剂 等混 合拌 合 成浆液，然后将浆液 和土 拌合。5.2.5.4 预拌流 态固 化土 拌合 的最 短时间 应大 于 2min。5.2.5.5 冬期拌 合应 采取 保温 措施，优先 采用 加热 水的 方法 提高拌 合物 温度，拌 合用 水温度 应低 于60。预拌流 态固 化土 回填 与养 护 5.3.1 通用要 求 5.3.1.1 非现场 拌合 的预 拌流 态固 化土可 采用 混凝 土罐 车运 输至施 工现 场，预拌 流态 固 化土的 运 输应符合 现行 国家 标 准GB 50164 的有 关规 定。5.3.1.2 预拌流 态固 化土 的填 筑方 式应根 据现 场条 件确 定，可采用 泵送 或溜 槽方 式。5.3.2 预拌流 态固 化土 的回 填 5.3.2.1 施工中 应严 格按 照施 工方 案中平 面布 置和 材料 运输 路线执 行，当调 整平 面布 置 和运输 路 线时，应 分析 对基 坑的 安全 影响。5.3.2.2 填筑前 应验 算模 板和 支撑 的强度、刚 度及 稳定 性，并 检查接 缝的 密封 情况 和预 埋件的 位置。5.3.2.3 填筑前应清除施工表面垃 圾、树根等杂物，当有积 水时应分析原因，清除肥 槽内的积水，并采取 措施 确保 肥槽 内无 积水。5.3.2.4 预拌流 态固 化土 搅拌 至填 筑完成 的时 间不 宜超 过 6h。5.3.2.5 冬季填 筑预 拌流 态固 化土 时，预 拌流 态固 化土 的入 模 温度不 应低 于5，并做 好 保温措 施。5.3.2.6 预拌流 态固 化土 应分 层填 筑，每 层填 筑的 厚度 应通 过试验 确定，不 宜大 于 2m，相邻 片区 填筑高差 不宜 大 于1m，两 次 填筑的 时间 间隔 应根 据经 验或试 验确 定，且不 小 于24h。5.3.2.7 当基槽 填筑 底标 高不 一致 时，应 按先 深后 浅的 顺序 施工。5.3.2.8 大面积 地基 垫层 填筑 施工 时，应分 段对 称进 行，相 接处应 做成 阶梯 状，上 下 层的错 缝距 离不应小 于 1m。5.3.2.9 泵送施 工时，出 料不 得直 接冲击 地下 室外 墙和 支护 结构。施工准备 取土 筛分计算 固化土搅拌 指标检验 出场 浆液拌合 水的计算 固化剂计量 外加剂计量 DB 13/T 5821 2023 6 5.3.2.10 预拌流 态固 化土 坍落 度小 于 150mm 时,填 筑后 应进 行 振捣。5.3.2.11 预拌流态固化土填筑应做 好施工记录，施工表格包 括申请表、填筑记录、隐 蔽工程验收记录、质量 验收 记录，记 录格式 可采 用本 标准 附 录A附录 D。5.3.3 预拌流 态固 化土 的养 护 5.3.3.1 每一层 填筑 完或 顶层 填筑 完后，应对 预拌 流态 固化 土进行 养护。5.3.3.2 预拌流 态固 化土 的养 护可 采用浇 水或 覆盖 保湿，采 用塑料 薄膜 覆盖 养护 时，预拌流 态固 化土表面 应覆 盖严 实.并保 持 膜内有 凝结 水。5.3.3.3 顶层预 拌流 态固 化土 养护 时间不 得少 于 7d。5.3.3.4 沿海地 区养 护时 不得 用海 水养护，养 护龄 期不 应短 于 4 周。6 质量检 验与 验收 原材料 质量 检验 6.1.1 固化剂 进场 时，应有 验收 合格文 件，外加 剂还 应具 有使用 说明 书。6.1.2 原材料 进场 时应 进行 检验，检验 样品 应随 机抽 取。6.1.3 原材料 的检 验批 次应 符合 下列规 定：固化剂 应按 每 500t 为一 个 检验批，当 不足 上述 数最 时，按 一批 进行 检验；拌合用 水应 按同 一水 源不 少于 1 个检 验批；拌合用 土料 应按 每 500m3为 1 个 检验 批，不 足 500m3的按 1 个检 验批；每个检 验批 不应 少 于 3 组 试样。6.1.4 原材料 的要 求和 检验 方法 应符合 本标 准 第 4.2 节的 规定。拌合物 性能 检验 6.2.1 拌合物 性能 应满 足坍 落度 和扩展 度的 设计 要求。6.2.2 拌合物 性能 检验 应在 拌合 地点和 填筑 地点 分别 进行，若采 用现 场拌 合可 只进 行一次 检验。6.2.3 一个检 验批 的样 本容 量应 为连续 的 3 组试 件。6.2.4 坍落度 和扩 展度 的检 验按 每拌 合 200m3取 样不 得少 于 1 批次，每 工作 班拌 制 不足 200m3时，取样不 得少 于1 批次，且 每段、每一 层取 样不 得少 于 1 批 次。6.2.5 预拌流 态固 化土 坍落 度和 扩展度 的测 定方 法可 按现 行国家 标准GB/T 50080 的 有关规 定执 行。硬化性 能检 验 6.3.1 预拌流 态固 化土 硬化 性能 指标应 符合 设计 要求，硬 化 性能指 标应 包括 抗圧 强度、渗透系 数等。6.3.2 预拌流 态固 化土 立方 体抗 圧强度 可采 用留 置同 条件 试块进 行抗 压强 度试 验，也 可现场 取芯 进行强度 试验。6.3.3 预拌流 态固 化土 抗压 强度 评价指 标可 采用 试块 最低 抗压强 度，且应 符合 本标 准设计 要求。6.3.4 预拌流 态固 化土 立方 体抗 压强度 试验 的试 件留 置数 量应符 合下 列规 定：同一配 合比 连续 填筑 少于 或等 于 400m3时，每 200m3制取一 组试 件；同一配 合比 连续 填筑 大 于400m3时，每400m3制 取一 组试件。6.3.5 预拌流 态固 化土 立方 体抗 压强度 试验 的检 验方 法可 按现行 行业 标 准 SL/T 352-2020 的 有关规定执 行。6.3.6 预拌流 态固 化土 的抗 水渗 透试验 可按 现行 国家 标 准GB/T 50082 的 有关 规定 执 行。6.3.7 当留置 试块 抗压 强度 不合 格时，应增 加现 场取 芯，并 以取芯 试验 强度 作为 最终 预拌流 态固 化土强度 评判 依据。拌合物 性能 检验 6.4.1 原材料、成 品应 具有 完整 的检验 资料。6.4.2 填筑应 按本 标准 规定 进行 质量控 制，各工 序完 毕后 应进行 自检，并 形成 文件。6.4.3 质量验收资料应包括固化 剂出厂质量证明文件和复 试检测报告、预拌流态固 化土的配合比、预拌流态固化土填筑申请 表、预拌流态固化土填筑 记录、隐蔽工程验收记录、强度检测报告、施 工DB 13/T 5821 2023 7 照片、质量 验收 记录。6.4.4 主控项 目的 质量 检验 应全 部合格。6.4.5 一般项 目检 验的 合格 率应 达到 80%以 上，且有 指标 要 求的项 目其 不合 格点 的最 大偏差 值不 应大于规 定允 许偏 差值 的 1.5 倍。6.4.6 施工质 量检 查记 录应 完整。6.4.7 当工程质量验收不合格时，施工单位应进行缺陷修 补或返工，并重新进行质 量检验与验收。DB 13/T 5821 2023 8 A A 附录A（规范 性）预拌流 态固 化土 填筑 申请 表 表A.1 预拌 流态 固化 土填 筑 申请表 预拌流态固化土填筑概述 资料编号 工程名称 申请填筑时间 年 月 日 申请填筑部位 申请方量（m3）技术要求 强度等级 搅拌方式（搅拌站名称）申请人 依据：施工图纸（施工图纸号 _）、设计变更/洽商（编号 _）及有关规范、规程。施工准备检査 专业工长（质量员）签字 备注 1.隐检情况：已检 未完成 隐检 2.模板检验批：已检 未 完成验收 3.水电预埋情况：己检 未 完成并未经检查 4.施工组织情况：已检 未 完备 5.机械设备准备情况：已检 未准备 6.保温和有关准备：已检 未准备 审批意见：审批结论：同意填筑 整改后自行填筑 不同意，整改后重新申请 审批人：施工单位名称：审批日期：年 月 日 监理单位审核意见：负责人签字：审批日期：年 月 日 注：本表由施工单位填写。B B DB 13/T 5821 2023 9 附录B（规范 性）预拌流 态固 化土 填筑 记录 表 B.1 预 拌流 态固 化土 填筑记 录 预拌流态固化土填筑记录 资料编号 工程名称 施工单位 填筑部位 设计强度 填筑开始时间 年 月 日 时 填筑完成时间 年 月 日 时 天气情况 室外气温（）预拌流态固化土完成数量（m3）固 化 土 来 源 预 拌 固 化 土 生产厂家 供料强度 运输单编号 自拌预拌流态固化土 开盘鉴定编号 实测坍落度（扩展度）（mm）出盘温度（）入模温度（）试件留置种类、数量、编号 预拌流态固化土填筑中 出现的问题 及处理情况 施工负责人 填表人 注：本表由施工单位填写。DB 13/T 5821 2023 10 C C 附录C（规范 性）工序施 工质 量验 收评 定表 表 C.1 工 序施 工质 量验 收评定 表 单位工程名称 工程部位 施工单位 施工日期 项次 检验项目 质量标准 检查（测）记录 合格数 合格率 主 控项目 1 2 3 4 一般项目 1 2 3 4 施工 单位 自评 意见 主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集 中分布。工序质量等级评定为：（签字，加盖 公章）年 月 日 监理 单位 复核 意见 主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集 中分布。工序质量等级评定为：（签字，加盖 公章）年 月 日 D D DB 13/T 5821 2023 11 附录D（规范 性）预拌流 态固 化土 质量 验收 记录 表 D.1 预 拌流 态固 化土 质量验 收记 录（一）预拌流态固化土检验批质量验收记录（一）资料编号 单位工程名称 分部工程名称 分项工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收标注的规定 施工单位检查记录 建设（监理）单位验收记录 主 控 项 目 1 土 2 固化剂 3 水 4 配合比 施工单位检查结果 专业工长（施工员）施工组长 项目专业质量检察员：年 月 日 监理（建设）单位验收结论 专业监理工程师：（建设单位项目专业技术负责人）：年 月 日 DB 13/T 5821 2023 12 表 D.2 预 拌流 态固 化土 质量验 收记 录（二）预拌流态固化土检验批质量验收记录（二）资料编号 单位工程名称 分部工程名称 分项工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收标注的规定 施工单位检查记录 建设（监理）单位验收记录 主 控 项 目 1 预拌流态固化土强度 2 预拌流态固化土养护 一 般 项目 1 填筑方式 2 预拌流态固化土坍落度（扩展度）3 每盘称重偏差 施工单位检查结果 专业工长（施工员）施工组长 项目专业质量检察员：年 月 日 监理（建设）单位验收结论 专业监理工程师：（建设单位项目专业技术负责人）：年 月 日 注：本表由施工单位填写。
