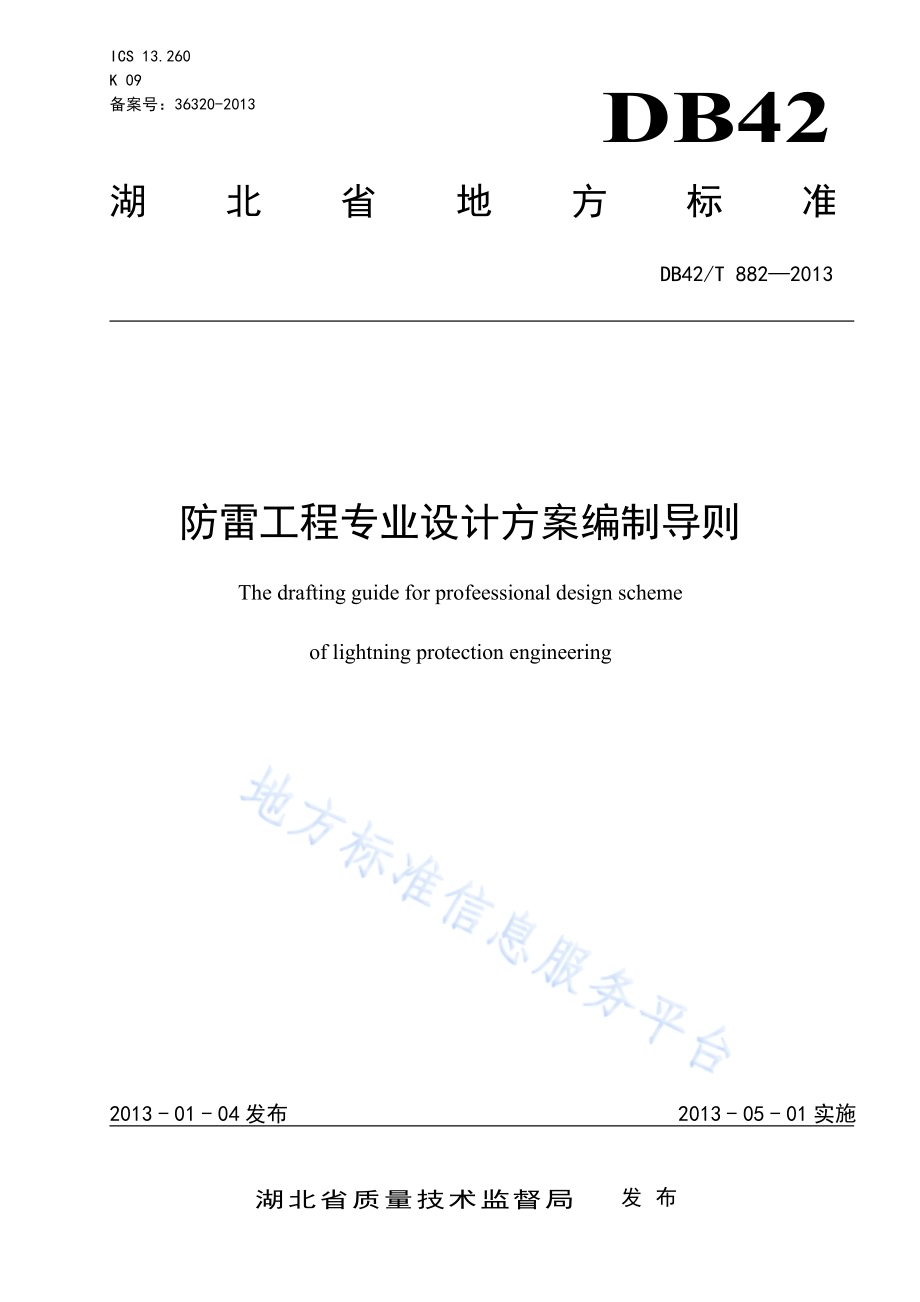

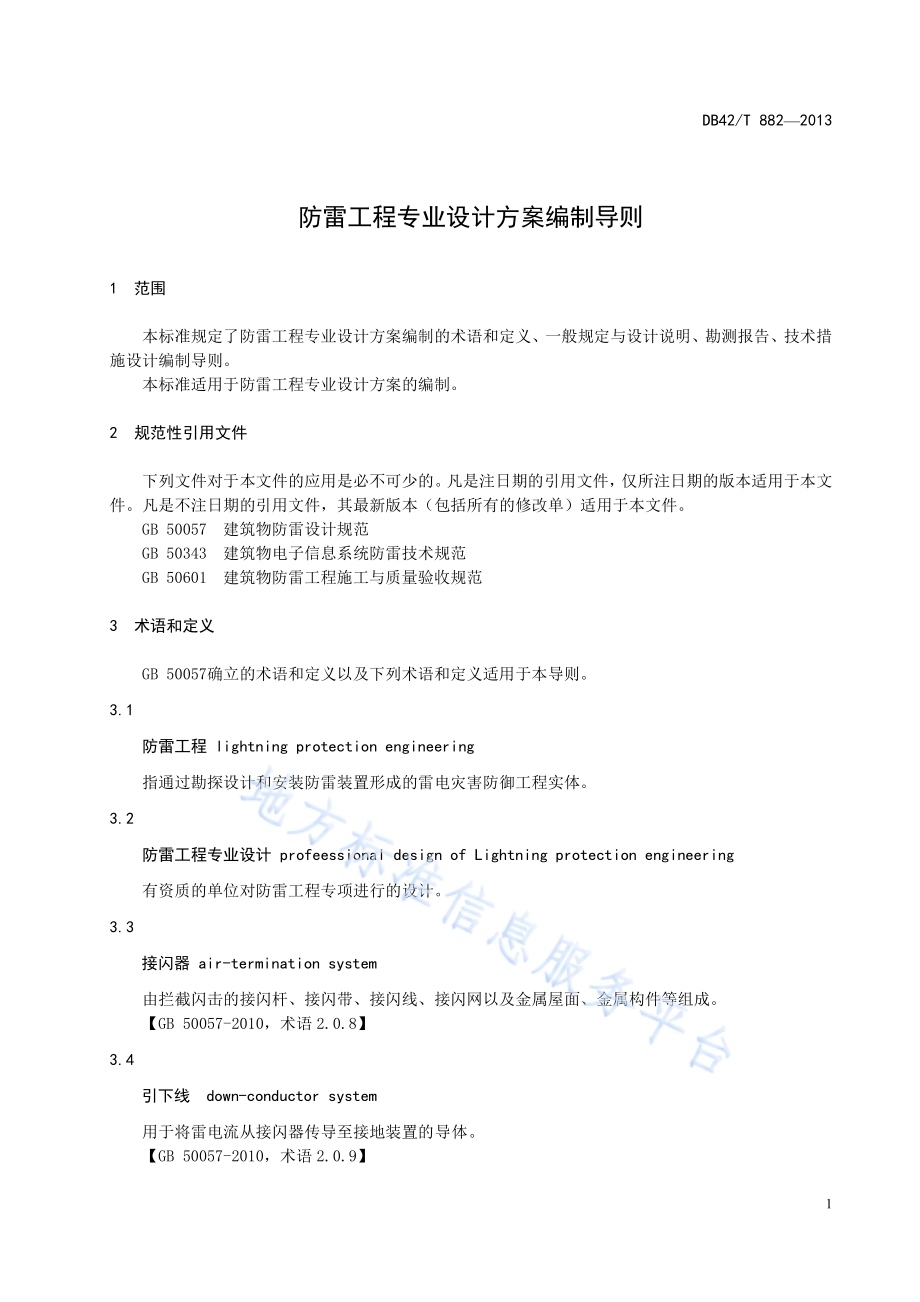

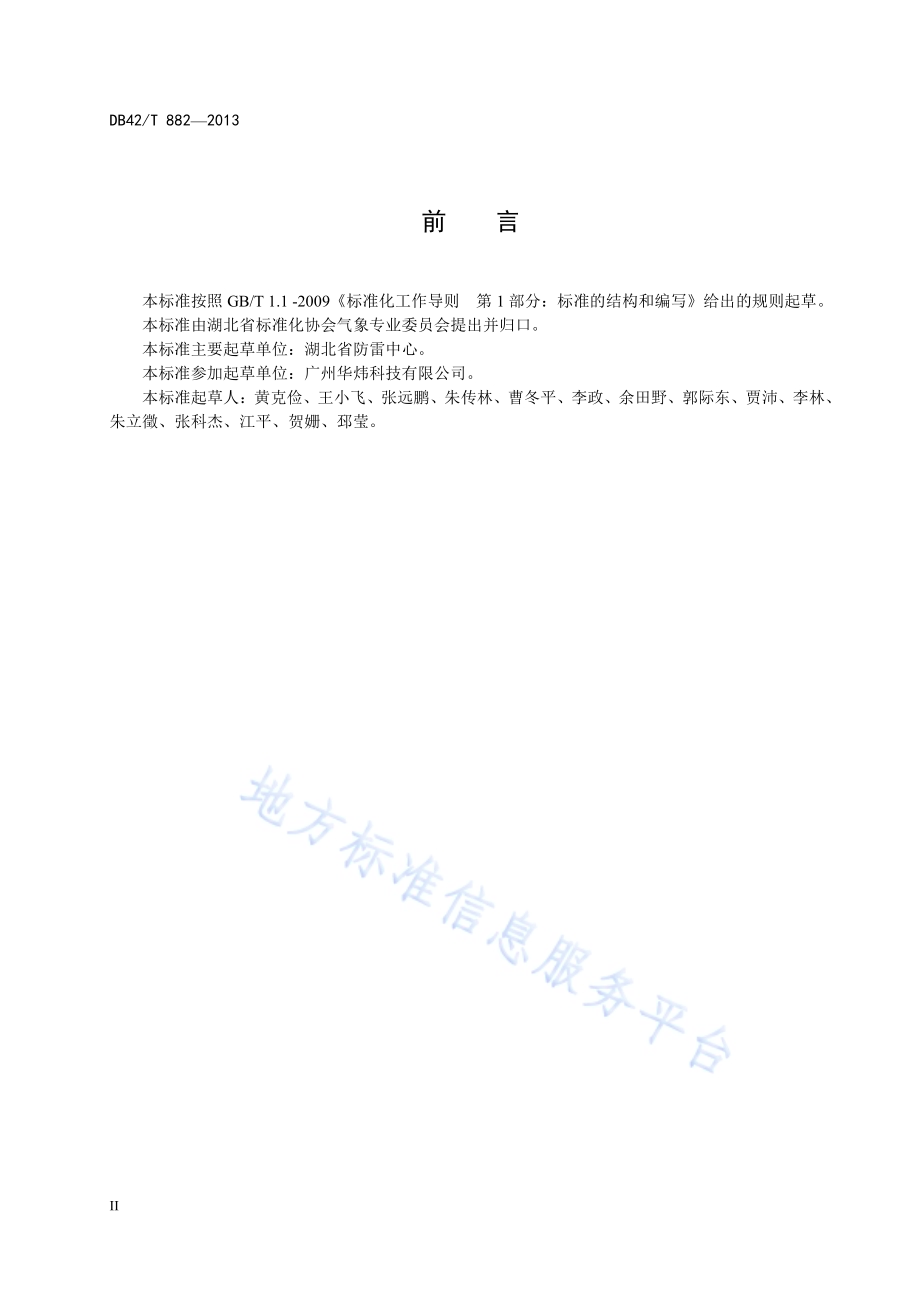

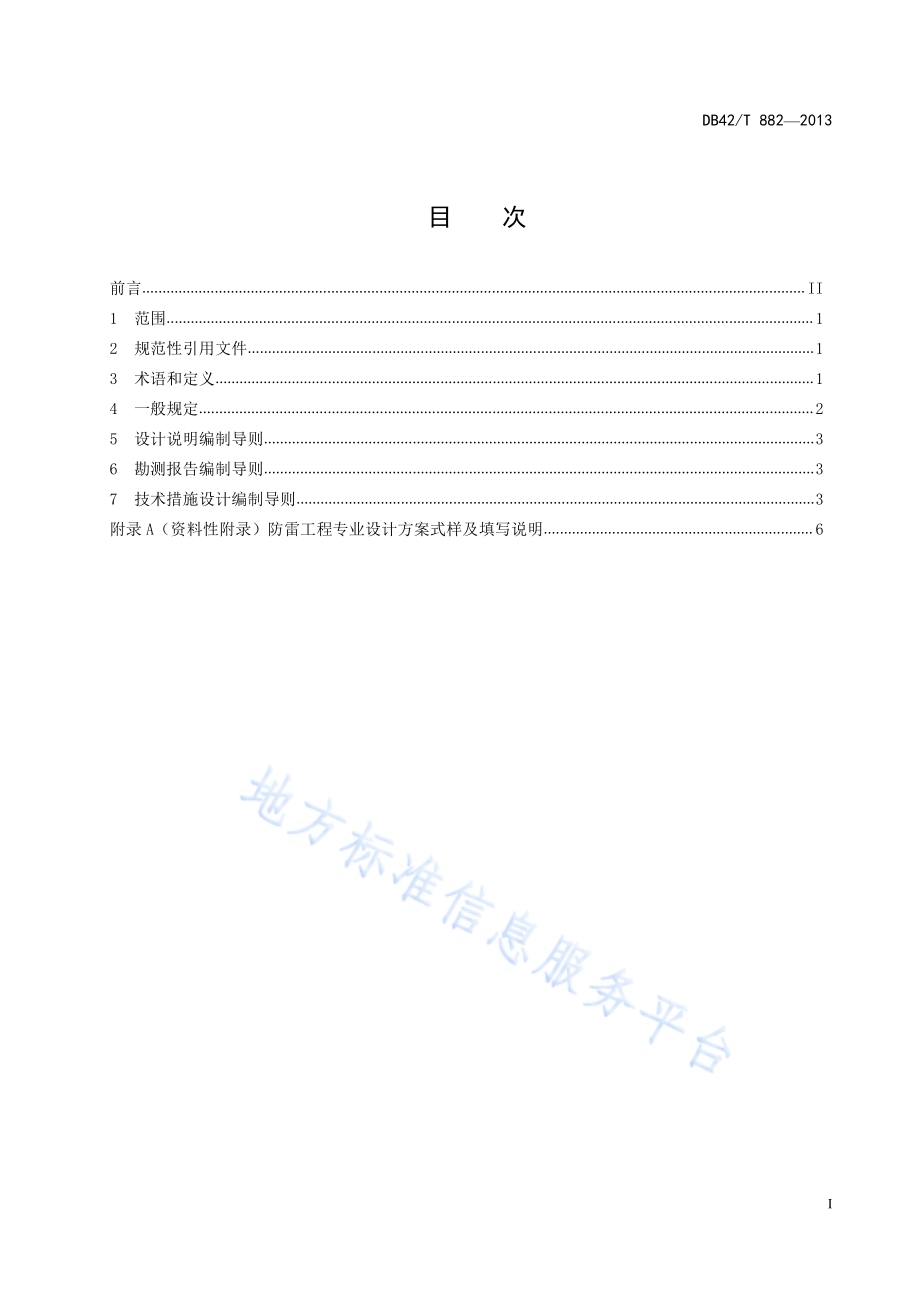

I C S 1 3.2 6 0K 0 9备 案 号：3 6 3 2 0-2 0 1 3DB42湖 北 省 地 方 标 准D B 4 2/T 8 8 2 2 0 1 3防 雷 工 程 专 业 设 计 方 案 编 制 导 则T h e d r a f t i n g g u i d e f o r p r o f e e s s i o n a l d e s i g n s c h e m eo f l i g h t n i n g p r o t e c t i o n e n g i n e e r i n g2 0 1 3-0 1-0 4 发 布 2 0 1 3-0 5-0 1 实 施湖 北 省 质 量 技 术 监 督 局发 布D B 4 2/T 8 8 2 2 0 1 3I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 规 定.25 设 计 说 明 编 制 导 则.36 勘 测 报 告 编 制 导 则.37 技 术 措 施 设 计 编 制 导 则.3附 录 A（资 料 性 附 录）防 雷 工 程 专 业 设 计 方 案 式 样 及 填 写 说 明.6D B 4 2/T 8 8 2 2 0 1 3I I前 言本 标 准 按 照 G B/T 1.1-2 0 0 9 标 准 化 工 作 导 则 第 1 部 分：标 准 的 结 构 和 编 写 给 出 的 规 则 起 草。本 标 准 由 湖 北 省 标 准 化 协 会 气 象 专 业 委 员 会 提 出 并 归 口。本 标 准 主 要 起 草 单 位：湖 北 省 防 雷 中 心。本 标 准 参 加 起 草 单 位：广 州 华 炜 科 技 有 限 公 司。本 标 准 起 草 人：黄 克 俭、王 小 飞、张 远 鹏、朱 传 林、曹 冬 平、李 政、余 田 野、郭 际 东、贾 沛、李 林、朱 立 徵、张 科 杰、江 平、贺 姗、邳 莹。D B 4 2/T 8 8 2 2 0 1 31防 雷 工 程 专 业 设 计 方 案 编 制 导 则1 范 围本 标 准 规 定 了 防 雷 工 程 专 业 设 计 方 案 编 制 的 术 语 和 定 义、一 般 规 定 与 设 计 说 明、勘 测 报 告、技 术 措施 设 计 编 制 导 则。本 标 准 适 用 于 防 雷 工 程 专 业 设 计 方 案 的 编 制。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 5 0 0 5 7 建 筑 物 防 雷 设 计 规 范G B 5 0 3 4 3 建 筑 物 电 子 信 息 系 统 防 雷 技 术 规 范G B 5 0 6 0 1 建 筑 物 防 雷 工 程 施 工 与 质 量 验 收 规 范3 术 语 和 定 义G B 5 0 0 5 7 确 立 的 术 语 和 定 义 以 及 下 列 术 语 和 定 义 适 用 于 本 导 则。3.1防 雷 工 程 l i g h t n i n g p r o t e c t i o n e n g i n e e r i n g指 通 过 勘 探 设 计 和 安 装 防 雷 装 置 形 成 的 雷 电 灾 害 防 御 工 程 实 体。3.2防 雷 工 程 专 业 设 计 p r o f e e s s i o n a l d e s i g n o f L i g h t n i n g p r o t e c t i o n e n g i n e e r i n g有 资 质 的 单 位 对 防 雷 工 程 专 项 进 行 的 设 计。3.3接 闪 器 a i r-t e r m i n a t i o n s y s t e m由 拦 截 闪 击 的 接 闪 杆、接 闪 带、接 闪 线、接 闪 网 以 及 金 属 屋 面、金 属 构 件 等 组 成。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0.8】3.4引 下 线 d o w n-c o n d u c t o r s y s t e m用 于 将 雷 电 流 从 接 闪 器 传 导 至 接 地 装 置 的 导 体。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0.9】D B 4 2/T 8 8 2 2 0 1 323.5接 地 装 置 e a r t h-t e r m i n a t i o n s y s t e m接 地 体 和 接 地 线 的 总 合，用 于 传 导 雷 电 流 并 将 其 流 散 入 大 地。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0.1 0】3.6直 击 雷 d i r e c t l i g h t n i n g f l a s h闪 击 直 接 击 于 建（构）筑 物、其 他 物 体、大 地 或 外 部 防 雷 装 置 上，产 生 电 效 应、热 效 应 和 机 械 力 者。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0.1 3】3.7雷 击 电 磁 脉 冲 l i g h t n i n g e l e c t r o m a g n e t i c i m p u l s eL E M P雷 电 流 经 电 阻、电 感、电 容 耦 合 产 生 的 电 磁 效 应，它 包 含 闪 电 电 涌 和 辐 射 电 磁 场。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0.2 5】3.8防 雷 等 电 位 连 接 l i g h t n i n g e q u i p o t e n t i a l b o n d i n g将 分 开 的 诸 金 属 物 体 直 接 用 等 电 位 连 接 导 体 或 经 电 涌 保 护 器 连 接 到 防 雷 装 置 上 以 减 小 雷 电 流 引 发的 电 位 差。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0,1 9】3.9电 子 系 统 e l e c t r o n i c s y s t e m由 敏 感 电 子 组 合 部 件 构 成 的 系 统。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0.2 7】3.1 0电 涌 保 护 器 s u r g e p r o t e c t i v e d e v i c eS P D用 于 限 制 暂 态 过 电 压 和 分 泄 电 涌 电 流 的 器 件。它 至 少 应 含 有 一 非 线 性 元 件。【G B 5 0 0 5 7-2 0 1 0，术 语 2.0.2 9】3.1 1服 务 设 施 s e r v i c e f a c i l i t y需 要 进 行 雷 电 防 护 的 入 户 公 共 设 施，包 括：通 信 线 路、电 源 线 路、金 属 管 道。4 一 般 规 定D B 4 2/T 8 8 2 2 0 1 334.1 防 雷 工 程 专 业 设 计 方 案 的 编 制 内 容 必 须 遵 守 国 家 的 有 关 法 律 法 规 规 定，技 术 措 施 应 符 合 国 家 现 行的 相 关 防 雷 技 术 标 准 的 规 定，严 禁 使 用 已 废 止 的 技 术 标 准。4.2 防 雷 工 程 专 业 设 计 单 位 应 在 相 应 的 资 质 等 级 许 可 的 范 围 内 进 行 防 雷 工 程 专 业 设 计 方 案 的 编 制。4.3 防 雷 工 程 专 业 设 计 方 案 应 由 设 计 说 明、勘 测 报 告、技 术 措 施 等 部 分 组 成。4.4 防 雷 工 程 专 业 设 计 方 案 的 编 排 顺 序 为：封 面、目 录、设 计 说 明、勘 测 报 告、技 术 措 施、附 件（营业 执 照、资 质 及 资 格 证 复 印 件）。4.5 防 雷 工 程 专 业 设 计 方 案 封 面 应 写 明 方 案 名 称，方 案 编 制 单 位，编 制 人，审 核 人，批 准 人，编 制 时间（见 附 录 A）。5 设 计 说 明 编 制 导 则5.1 设 计 说 明 应 由 以 下 几 部 分 组 成a)概 况 与 必 要 性；b)设 计 依 据；c）相 关 环 境、地 质、土 壤、气 候 及 雷 电 活 动 特 性；d)建(构)筑 物 防 雷 类 别 和 电 子 系 统 防 雷 等 级；e)增 缺 项 的 说 明。5.2 对 于 建(构)筑 物 防 雷 类 别 和 电 子 系 统 防 雷 等 级，应 有 确 定 类 别 或 等 级 的 计 算 或 推 理 说 明。5.3 对 于 大 型 建 设 工 程、重 点 工 程、爆 炸 和 火 灾 危 险 环 境、人 员 密 集 场 所 等 项 目 或 第 一、二 类 防 雷 建(构)筑 物 的 防 雷 工 程 专 业 设 计 方 案，设 计 依 据 中 宜 有 雷 击 风 险 评 估 报 告。6 勘 测 报 告 编 制 导 则6.1 勘 测 报 告 编 制 内 容 应 包 括 防 护 对 象 的 基 本 情 况 和 现 有 防 雷 装 置 状 况。6.2 防 护 对 象 为 建（构）筑 物 时，基 本 情 况 应 包 含 下 列 内 容a)建（构）筑 物 的 使 用 性 质、重 要 性 的 描 述；b)建（构）筑 物 的 结 构 类 型、层 数、高 度 和 建 筑 面 积 的 描 述；c）楼 顶 平 面 示 意 图；d）建（构）筑 物 入 户 服 务 设 施 的 描 述。6.3 防 护 对 象 为 电 子 系 统 时，基 本 情 况 应 包 含 下 列 内 容a)电 子 系 统 所 在 建（构）筑 物 的 情 况 描 述；b)电 子 系 统 的 布 局、设 备 布 置 和 线 路 敷 设 等 情 况 的 描 述；c）电 子 系 统 的 布 局 示 意 图；d）电 子 系 统 信 号 特 性 参 数 的 描 述。6.4 低 压 配 电 系 统 S P D 设 计 时，应 对 低 压 配 电 系 统 接 地 型 式 进 行 描 述。6.5 接 地 装 置 设 计 时，应 对 接 地 装 置 设 置 地 的 土 质 和 土 壤 电 阻 率 进 行 描 述。7 技 术 措 施 设 计 编 制 导 则7.1 直 击 雷 防 护 措 施7.1.1 接 闪 器D B 4 2/T 8 8 2 2 0 1 34a)应 有 接 闪 器 类 型 和 布 置 设 计 说 明，并 附 有 接 闪 器 架（敷）设 安 装 图，安 装 图 应 按 国 家 建 筑 标 准设 计 图 集 防 雷 与 接 地 安 装 D 5 0 1-1 4 的 要 求 绘 制。b)应 有 接 闪 器 保 护 范 围 的 计 算 说 明 并 附 示 意 图。c)应 有 接 闪 器 材 料 规 格、连 接 方 式 和 防 腐 措 施 的 设 计 说 明。7.1.2 引 下 线a)应 有 引 下 线 根 数、间 距 和 布 置 方 式 的 设 计 说 明。b)应 有 引 下 线 材 料 规 格、连 接 方 式 和 防 腐 措 施 的 设 计 说 明。7.2 雷 击 电 磁 脉 冲 防 护 措 施7.2.1 等 电 位 连 接 措 施a)应 有 总 等 电 位、局 部 等 电 位 和 辅 助 等 电 位 连 接 的 设 计 说 明。b)防 护 对 象 为 建（构）筑 物 时，应 对 有 与 建（构）筑 物 组 合 在 一 起 的 大 尺 寸 金 属 构 件 和 进 出 建（构）筑 物 的 金 属 管 线 做 等 电 位 连 接 的 设 计 说 明。c)防 护 对 象 为 电 子 系 统 时，应 有 电 子 系 统 设 备 机 房 等 电 位 连 接 结 构 的 设 计 说 明。d)应 有 等 电 位 连 接 材 料 规 格、连 接 方 式 和 防 腐 措 施 的 设 计 说 明。7.2.2 屏 蔽 措 施a)设 计 屏 蔽 室 时，应 有 屏 蔽 结 构、材 料 规 格 的 设 计 说 明。b)防 护 对 象 为 电 子 系 统 时，应 有 对 电 子 系 统 信 号 网 络 线 路 采 用 的 屏 蔽 方 式、屏 蔽 材 料 规 格 和 屏 蔽层 接 地 方 式 以 及 电 子 系 统 设 备 进 行 屏 蔽 的 设 计 说 明。7.2.3 S P D 设 计a)低 压 配 电 系 统 中 S P D 的 设 计 应 有 如 下 内 容：S P D 的 级 数 和 安 装 位 置；多 级 S P D 之 间 的 配 合；S P D 的 类 型 和 保 护 模 式；S P D 的 型 号 和 数 量；S P D 的 冲 击 电 流（开 关 型）或 标 称 放 电 电 流（限 压 型）、最 大 持 续 运 行 电 压 和 电 压 保 护 水 平 等主 要 技 术 参 数；S P D 连 接 线 线 径 和 长 度 的 要 求。b)电 子 系 统 信 号 网 络 中 S P D 的 设 计 应 有 如 下 内 容：S P D 的 级 数 和 安 装 位 置；S P D 的 类 型 和 保 护 模 式；S P D 的 型 号 和 数 量；S P D 的 冲 击 电 流、最 大 持 续 运 行 电 压、电 压 保 护 水 平 和 插 入 损 耗 等 主 要 技 术 参 数；S P D 连 接 线 线 径 和 长 度 的 要 求。7.3 接 地 装 置 设 计7.3.1 应 有 接 地 装 置 的 类 型 设 计 说 明。7.3.2 独 立 接 地 装 置 的 设 计 应 有 如 下 内 容a)接 地 装 置 的 接 地 阻 值 要 求 和 计 算 过 程；D B 4 2/T 8 8 2 2 0 1 35b)接 地 装 置 的 所 在 位 置，并 附 示 意 图；c)接 地 装 置 结 构 及 安 装 设 计，并 附 结 构 及 安 装 图，结 构 及 安 装 图 应 按 国 家 建 筑 标 准 设 计 图 集 防雷 与 接 地 安 装 D 5 0 1-1 4 的 要 求 绘 制；d)接 地 装 置 的 材 料 规 格 和 埋 设 深 度；e)接 地 装 置 与 周 边 地 网 的 距 离。7.4 其 它 技 术 措 施 设 计7.4.1 雷 击 跨 步 电 压 和 接 触 电 压 防 护a)引 下 线 和 接 地 装 置 敷 设 在 人 员 可 停 留 或 经 过 的 区 域 时，应 有 防 跨 步 电 压 和 接 触 电 压 的 设 计 内 容。b)跨 步 电 压 和 接 触 电 压 防 护 设 计 内 容 参 见 G B 5 0 0 5 7 中 相 关 要 求。7.4.2 线 路 敷 设 和（或）设 备 布 置 不 符 合 防 雷 要 求 时，应 有 对 其 改 造 的 设 计 内 容 或 建 议。D B 4 2/T 8 8 2 2 0 1 36A A附 录 A（资 料 性 附 录）防 雷 工 程 专 业 设 计 方 案 式 样 及 填 写 说 明A.1 至 A.5 给 出 了 防 雷 工 程 专 业 设 计 方 案 式 样 及 填 写 说 明 要 求。A.1 封 面 式 样防 雷 工 程 专 业 设 计 方 案方 案 名 称：方 案 编 制 单 位：方 案 编 制 人：方 案 审 核 人：方 案 批 准 人：编 制 时 间：D B 4 2/T 8 8 2 2 0 1 37A.2 设 计 说 明 式 样 及 填 写 说 明设 计 说 明A.2.1 概 况 与 必 要 性填 写 编 制 该 防 雷 工 程 专 业 设 计 方 案 的 主 要 理 由 以 及 该 项 防 雷 工 程 所 涉 及 的 范 围 和 主 要 工 程 内 容。a.2.2 设 计 依 据填 写 编 制 方 案 时 所 依 据 的 技 术 标 准 和 相 关 参 考 资 料，对 于 大 型 建 设 工 程、重 点 工 程、爆 炸 和 火 灾 危险 环 境、人 员 密 集 场 所 等 项 目 或 第 一、二 类 防 雷 建(构)筑 物 的 防 雷 工 程 专 业 设 计 方 案 时，宜 附 有 雷 击 风险 评 估 报 告。A.2.3 相 关 环 境、地 质、土 壤、气 候 及 雷 电 活 动 特 性填 写 该 项 防 雷 工 程 所 在 地 的 相 关 环 境、地 质、土 壤、气 候 及 雷 电 活 动 特 性 等。A.2.4 建（构）筑 物 防 雷 类 别 和（或）电 子 系 统 防 雷 等 级1）填 写 建（构）筑 物 防 雷 类 别 和（或）电 子 系 统 防 雷 等 级。2）计 算 或 推 理 说 明 如 何 确 定 建（构）筑 物 防 雷 类 别 和（或）电 子 系 统 的 防 雷 等 级。A.2.5 设 计 方 案 中 增 缺 项 的 说 明1）填 写 该 项 防 雷 工 程 设 计 所 采 取 的 防 雷 技 术 措 施 中 主 要 增 缺 项。2）说 明 这 些 防 雷 技 术 措 施 增 缺 项 的 理 由。A.3 勘 测 报 告 式 样 及 填 写 说 明勘 测 报 告A.3.1 建（构）筑 物 和（或）电 子 系 统 基 本 情 况1）建（构）筑 物 基 本 情 况a）填 写 建（构）筑 物 的 使 用 性 质、结 构 类 型、层 数、高 度 和 建 筑 面 积。b）画 出 楼 顶 平 面 示 意 图。c）填 写 建（构）筑 物 入 户 服 务 设 施 的 名 称、数 量 和 敷 设 方 式。2）电 子 系 统 基 本 情 况a）填 写 电 子 系 统 所 在 建（构）筑 物 的 使 用 性 质、结 构 类 型、层 数、高 度 和 建 筑 面 积。b）画 出 电 子 系 统 的 布 局 示 意 图。c）填 写 电 子 系 统 的 线 路 敷 设 方 式。d）填 写 电 子 系 统 信 号 特 性 参 数。A.3.2 现 有 防 雷 设 施 状 况填 写 已 有 的 防 直 击 雷 装 置 设 施 和 防 雷 击 电 磁 脉 冲 装 置 设 施。A.3.3 低 压 配 电 系 统 接 地 型 式D B 4 2/T 8 8 2 2 0 1 38填 写 低 压 配 电 系 统 接 地 型 式。注：有低压配电系统 S P D 设计内容时填写。A.3.4 接 地 装 置 设 置 地 土 壤 情 况填 写 接 地 装 置 设 置 地 的 土 质 情 况。填 写 接 地 装 置 设 置 地 的 土 壤 电 阻 率 情 况。注：有接地装置设计内容时填写。A.4 技 术 措 施 式 样 及 填 写 说 明技 术 措 施A.4.1 直 击 雷 防 护 措 施1）填 写 接 闪 器 类 型 和 布 置 设 计 说 明，并 画 出 接 闪 器 架（敷）设 安 装 图。2）计 算 接 闪 器 保 护 范 围，画 出 示 意 图。3）填 写 接 闪 器 材 料 规 格、连 接 方 式 和 防 腐 措 施。4）填 写 引 下 线 根 数、间 距 和 布 置 方 式。5）填 写 引 下 线 材 料 规 格、连 接 方 式 和 防 腐 措 施。A.4.2 雷 击 电 磁 脉 冲 防 护 措 施1）等 电 位 连 接a）填 写 总 等 电 位、局 部 等 电 位 和 辅 助 等 电 位 连 接 设 置 情 况。b）填 写 对 建（构）筑 物 和（或）电 子 系 统 采 取 的 等 电 位 连 接 措 施。c）填 写 等 电 位 连 接 材 料 规 格、连 接 方 式 和 防 腐 措 施。2）屏 蔽a）填 写 大 空 间 屏 蔽 措 施 情 况。b）填 写 电 子 系 统 信 号 网 络 线 路 采 取 的 屏 蔽 方 式、屏 蔽 材 料 规 格 和 屏 蔽 层 接 地 方 式。c）填 写 电 子 系 统 设 备 屏 蔽 情 况。3）S P D 设 计a）低 压 配 电 系 统 中 S P D 的 设 计 填 写 S P D 的 级 数、类 型（开 关 型、限 压 型 或 组 合 型）、保 护 模 式（4+0 或 3+1，2+0 或 1+1）、型号、数 量、安 装 位 置 和 级 间 配 合 情 况。填 写 S P D 的 主 要 技 术 参 数。主 要 技 术 参 数 含 有 冲 击 电 流（开 关 型）或 标 称 放 电 电 流（限 压 型）、最 大 持 续 运 行 电 压 和 电 压 保 护 水 平 等。填 写 S P D 的 连 接 线 要 求。b）电 子 系 统 信 号 网 络 中 S P D 的 设 计 填 写 S P D 的 级 数、类 型、型 号、数 量、保 护 模 式 和 安 装 位 置。填 写 S P D 的 主 要 技 术 参 数。主 要 技 术 参 数 含 有 冲 击 电 流、最 大 持 续 运 行 电 压、电 压 保 护 水 平 和插 入 损 耗 等。填 写 S P D 的 连 接 线 要 求。A.4.3 接 地 装 置 设 计D B 4 2/T 8 8 2 2 0 1 391）填 写 接 地 装 置 的 设 计 类 型。2）填 写 接 地 装 置 的 接 地 阻 值 要 求 和 计 算 过 程。3）填 写 接 地 装 置 的 所 在 位 置，并 附 示 意 图。4）填 写 接 地 装 置 结 构 设 计，并 附 设 计 安 装 图。5）填 写 接 地 装 置 的 材 料 规 格 和 埋 设 深 度。6）填 写 接 地 装 置 与 周 边 地 网 的 距 离。A.4.4 其 它 技 术 措 施 设 计1）填 写 防 跨 步 电 压 和 接 触 电 压 的 设 计 内 容。注：有设计的引下线和接地装置敷设在人员可停留或经过的区域时填写。2）填 写 线 路 敷 设、设 备 布 置 改 造 的 设 计 内 容 或 建 议。A.5 附 件 式 样 及 说 明附 件附 上 营 业 执 照、资 质 及 资 格 证 复 印 件。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
