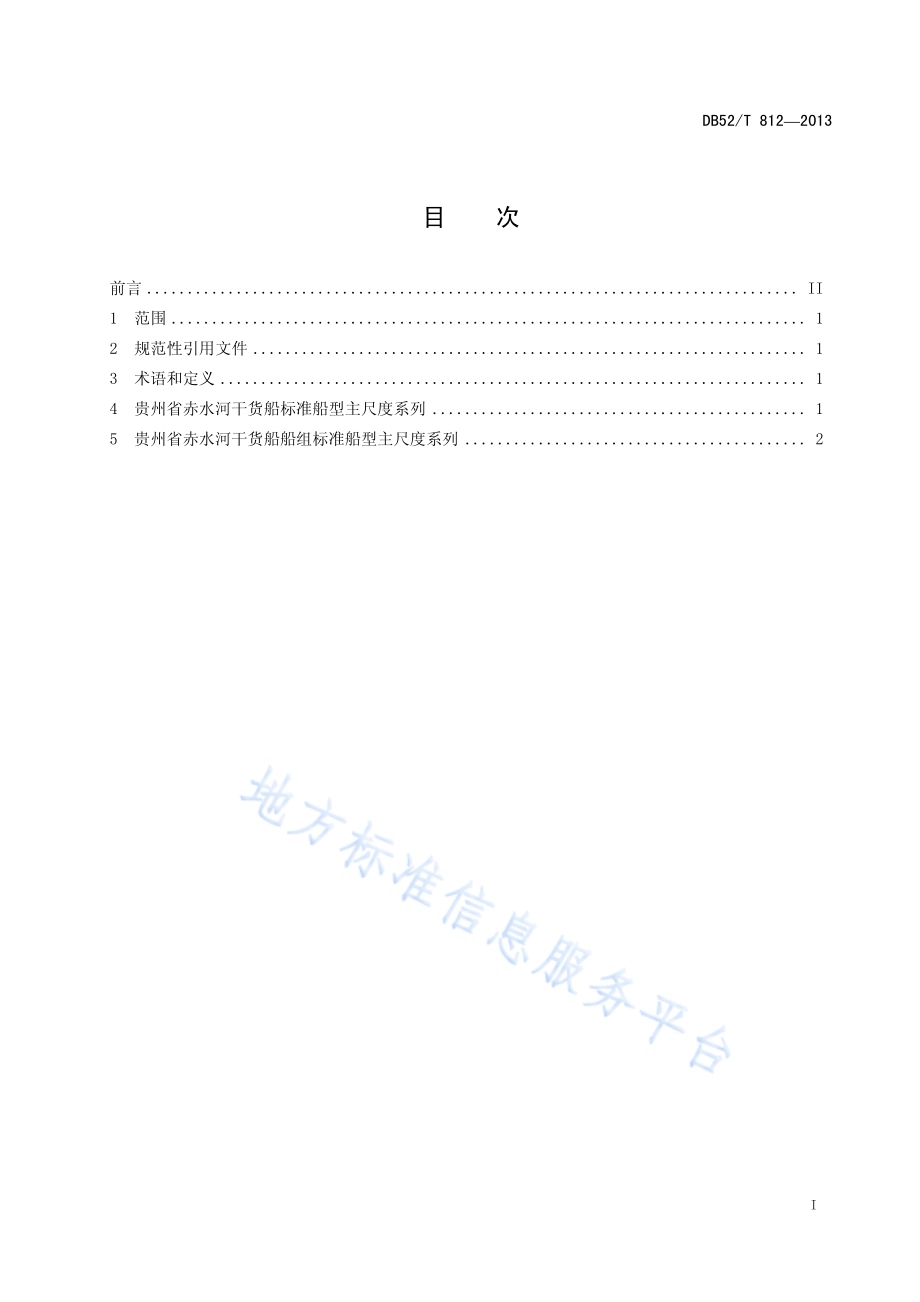

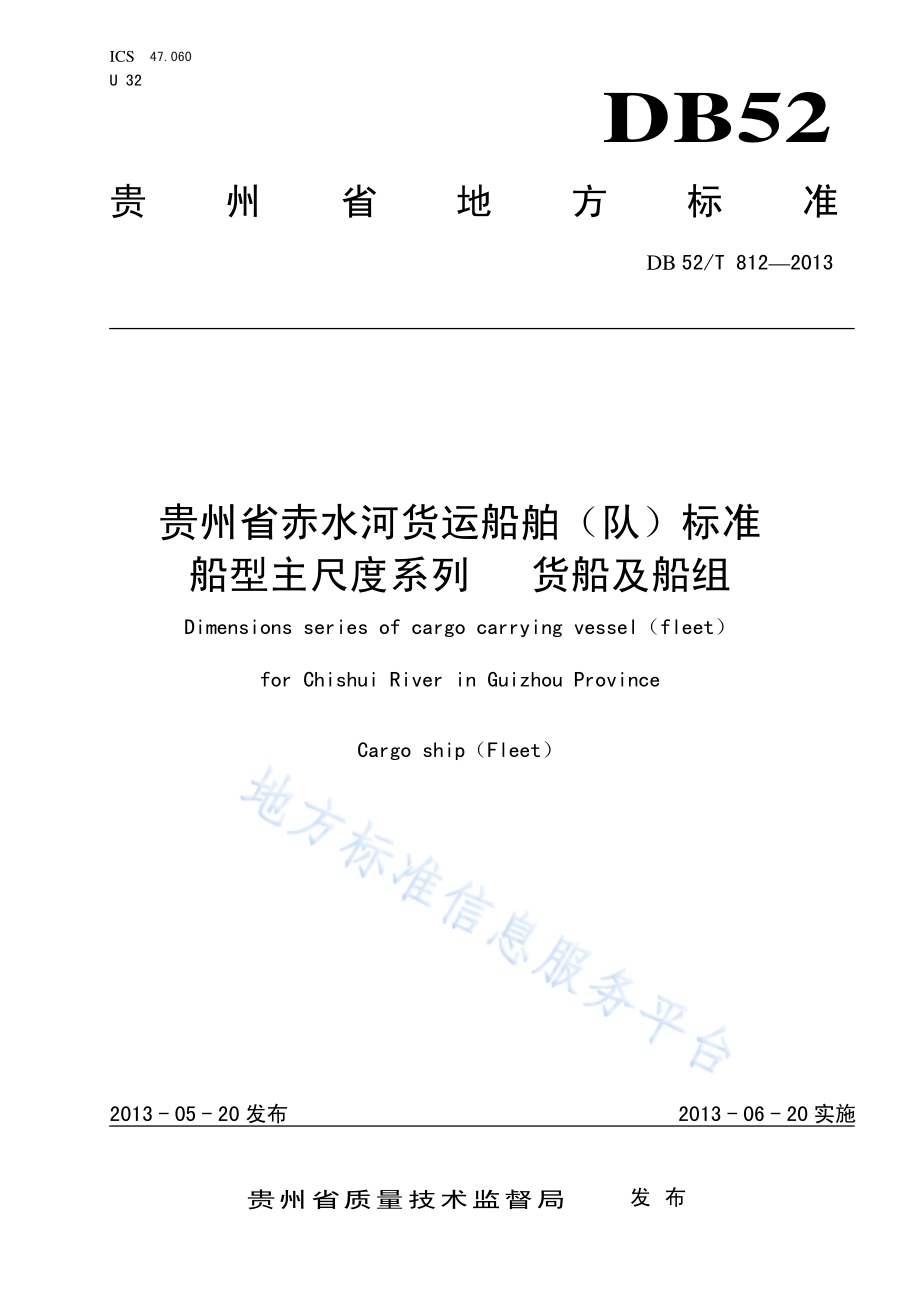

ICS 47.060 U 32 DB52 贵州省地方标准 DB 52/T 8122013 贵州省赤水河货运船舶（队）标准 船型主尺度系列 货船及船组 Dimensions series of cargo carrying vessel（fleet）for Chishui River in Guizhou Province Cargo ship（Fleet）2013-05-20发布 2013-06-20实施贵州省质量技术监督局 发布 DB52/T 8122013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 贵州省赤水河干货船标准船型主尺度系列.1 5 贵州省赤水河干货船船组标准船型主尺度系列.2 DB52/T 8122013 II 前 言 本标准按照 GB/T 1.12009标准化工作导则 第1 部分：标准的结构和编写给出的规则起草。请注意：本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由贵州省标准化院提出并归口。本标准起草单位：贵州省航务管理局、武汉理工大学。本标准主要起草人：王丽铮、王诚、金雁、李玉林。DB52/T 8122013 1 船型主尺度系列 货船及船组 1 范围 本标准规定了航行于贵州省赤水河的干货船及船组标准船型主尺度系列。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50139 内河通航标准 3 术语和定义 3.1 总长 overall length 船体（包括永久性固定结构在内的）最前端至最后端间垂直于舯站面方向量度的距离。符号：LOA。3.2 总宽 overall breadth 从船舶的一舷到另一舷垂直于中线面方向量度（量至船壳外板、护舷材或缘饰材的外侧）的最大距离。符号：BOA。3.3 船宽 breadth 不包括船壳板在内的船体最大宽度，舷伸甲板宽度不计入。符号：B。3.4 设计载货量 cargo weight 设计吃水下允许装载货物的重量，不含燃料、淡水、食物、船员、旅客等重量。符号：Wc。4 贵州省赤水河干货船标准船型主尺度系列 贵州省赤水河干货船标准船型主尺度系列应符合表 1 的要求。DB52/T 8122013 2 表1 贵州省赤水河干货船标准船型主尺度系列 总长（m）总宽（m）参考设计吃水（m）参考载货吨级（t）航行区域 30.032.0 6.0 1.01.2 100.0 岔角以下 33.035.0 6.8 1.01.2 150.0 38.040.0 8.0 1.21.4 200.0 43.045.0 8.2 1.21.4 300.0 狗狮子以下 注1：总宽可下浮不超过2%，设计吃水为参考值，应满足主管部门的相关限制要求；注2：在满足船舶航行安全的前提下，用户可根据实际优化配置主机功率；注3：船舶高度应充分考虑航道、桥梁及水上过江电缆等的限制；注4：进入其他通航水域的干货船应满足相关水域货船标准船型主尺度系列的要求。5 贵州省赤水河干货船船组标准船型主尺度系列 与贵州省赤水河干货船配套的普通驳船船型主尺度系列应符合表2的要求，与驳船组成干货船船组的总长、总宽应控制在航道允许的范围内。表2 配套的普通驳船标准船型主尺度系列 总长（m）总宽（m）参考设计吃水（m）参考载货吨级（t）30.032.0 6.6 0.91.1 100.0 32.034.0 7.6 1.11.3 200.0 35.037.0 9.2 1.21.4 300.0 注1：总宽可下浮不超过2%，设计吃水为参考值，应满足主管部门的相关限制要求；注2：船舶高度应充分考虑航道、桥梁及水上过江电缆等的限制；注3：进入其他通航水域的驳船应满足相关水域驳船标准船型主尺度系列的要求。_ DB52/T 812-2013
