宁夏露天矿山动态监测技术规程 第1部分： 无人机倾斜摄影测量动态监测DB64／T 1940.1—2023.pdf

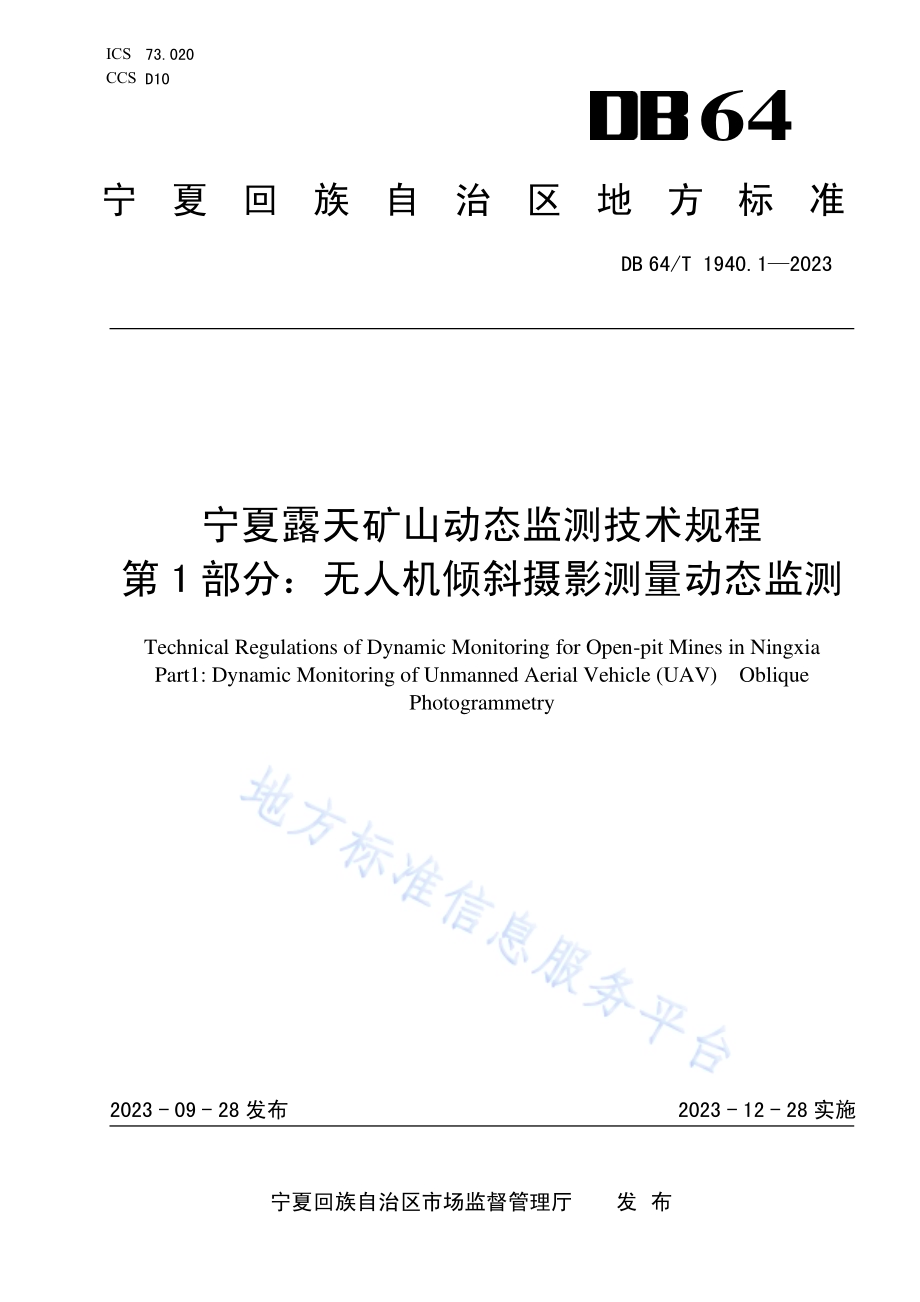

ICS 73.020 CCS D10 64 宁 夏 回 族 自 治 区 地 方 标 准 DB 64/T 1940.1 2023 宁夏露天 矿山动态 监测技术 规程 第1 部分：无人机 倾斜摄影 测量动态 监测 Technical Regulations of Dynamic Monitoring for Open-pit Mines in Ningxia Part1:Dynamic Monitoring of Unmanned Aerial Vehicle(UAV)Oblique Photogrammetry 2023-09-28 发布 2023-12-28 实施 宁夏回族 自治区 市 场监督管 理厅 发 布 DB 64/T 1940.1 2023 I 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及 专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由宁 夏回 族自 治区 自然资 源厅 提出、归口 并 组织实施。本文件 起草 单位：宁 夏回 族自治 区国 土资 源调 查监 测院。本文件 主要 起草 人：宋永 飞、黄 川、刘丽、史 长斌、高宇、王 树军、魏 明、杨智军、刘 少宇、康 荣华、刘 志坚、赵 赟、杨朔 鹏、程 霞、李奇、刘 君、郑修远、宋 晨、罗楷。DB 64/T 1940.1 2023 1 宁夏露天 矿山动 态监测技 术规程 第1 部分：无人 机倾斜摄 影测量 动态监测 1 范围 本文件 确立了 使用 无人机 倾斜摄 影测量 技术，开展 露天矿 山动态 监测 的内容、方法、成果 及要 求。本文件 适用 于应 用无 人机 倾斜摄 影测 量技 术，对宁 夏地区 露天 矿山 超层 越界 开采情 况进 行监 测。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 14950-2009 摄影 测 量与遥 感术 语 GB/T 7931-2008 1:500 1:1 000 1:2 000 地 形图 航 空摄影 测量 外业 规范 GB/T 39610 倾 斜数 字航 空摄影 技术 规程 CH/T 9008.3 基础 地理 信 息数字 成果1：500、1：1000、1：2000 数 字正 射影 像 图 CH/T 3012 数 字表 面模 型 航空摄 影测 量生 产技 术规 程 GB/T 33176 国 家基 本比 例尺地 图 1:500 1:1 000 1:2 000 地 形图 GB/T 24356 测 绘成 果质 量检查 与验 收 GB/T 19710 地 理信 息 元 数据 3 术语和 定义 下列术 语和 定义 适用 于本 文件。数字正 射影 像图 digital orthophoto map 经过正 射投 影改 正的 影像 数据集。来源：GB/T 14950-2009，6.26 数字表 面模 型 digital surface model 以一系 列离 散点 或规 则点 的三维 坐标 表达 物体 表面 起伏形 态的 数据 集。来源：GB/T 14950-2009，6.31 数字线 划图 digital line graph 以矢量 数据 形式 表达 地形 要素的 地理 信息 数据 集。来源：GB/T 14950-2009，6.25 监测区 域数 字成 果 Monitoring regional digital results 包括监 测区 域的 数字 正射 影像图、数 字表 面模 型、数字线 划图 等成 果。DB 64/T 1940.1 2023 2 采矿权 范围 Scope of mining rights 指采矿 许可 证中 明确 规定 的采矿 范围，包 括矿 区范 围和开 采深 度。4 无人机 露天 矿山 监测 要求 监测对 象 露天矿 山实 际开 采区 域。监测范 围 包括采 矿权 范围 和周 边区 域。周 边区 域根 据踏 勘时 发现的 露天 矿山 实际 开采 区域确 定，一般 以采 矿权范围 为中 心区 域向 外缓 冲100m 500m。基本要 求 4.3.1 无人机 要求 一般选 用多旋 翼无 人机,特 殊情况 下也可 根据 实际情 况选用 固定翼 或复 合翼无 人机等，但须 满足 成果精度 要求。4.3.2 精度要 求 监测精 度应 符合 监测 区域 数字成 果要 求。4.3.3 航摄仪 分辨 率要 求 航摄仪 像素 不低 于2000万。5 监测内 容 露天矿 山实 际开 采区 域的 平面范 围和 开采 深度。6 监测方 法 资料收 集与 分析 开展工 作前 需要 收集 并分 析以下 资料：监测对 象及 临近 地区 满足 要求的 控制 点等 基础 地理 信 息资 料。采矿权 数据 资料。现场踏 勘 监测范 围的 地形 地貌、气 候条件、地 面覆 盖类 型、最高点 地物 及机 场、宁夏CORS 信 号情 况、控制 点信息、重要 设施 等情 况。起降场 地选 择 DB 64/T 1940.1 2023 3 起降场 地的 选择 应符 合以 下条件：起降场 地相 对平 坦，视野 良好，远离 军用 及民 用机 场。附近应 无正 在使 用的 雷达 站、信 号塔、高 压线 等干 扰源。在不能 确定 的情 况下，应 测试系 统的 信号 强度 和频 率，如 对系 统设 备有 干扰，须改 变起 降场地。航线设 计 航线设 计应 符合 以下 条件：依据监 测范 围的 特点 采用 之字形 或井 字形 航线 设计。实际航 高按 照监 测精 度、监测区 域最 高地 物及 气象 等因素 综合 判断。在同一 个监 测范 围内 飞机 的航高、航 速及 飞行 姿态 一般应 保持 一致。空域申 请协 调 需申请 空域 的，作业 前应 根据国 家及 地方 政府 相关 规定办 理手 续。飞行实 施 6.6.1 像控点 布设 和测 量 像控点 的布 设和 测量 应符 合GB/T 7931-2008 中 关于 像片控 制点 的布 设和 测量 的相关 要求。满足监 测成 果精 度要 求的 情况下 可不 布设 像控 点。6.6.2 基准站 布设 基准站 的布 设应 符合 下列 条件：宜选在 监测 范围 地面 基础 稳定且 视野 开阔 的地 方。作业时，严 禁触 碰基 准站，严禁 人员 车辆 等在 基准 站周围 随意 走动。6.6.3 无人机 飞行 无人机 飞行 实施 应符 合GB/T 39610 中 航摄 实施 的相 关 要求。6.6.4 补飞与 重测 影 像 数 据存 在 无法 解 算或因 局 部 空洞 影 响监 测 效果应 进 行 补飞 和 重测。补飞与 重 测 应与 原 航线 设置参数 一致。监测区 域数 字成 果生 产 通过相 关软 件生 产监 测区 域数字 成果。监测区 域数 字正 射影 像图 的生产 应符 合 CH/T 9008.3 的相 关规 定。监测区 域数 字表 面模 型的 生产应 符 合 CH/T 3012 的 相关规 定。监测区 域数 字线 划图 的生 产应符 合 GB/T 33176 的 相 关规定。质量检 查 质量检 查应 符合GB/T 24356 中的 相关 要求 进行 监测 区 域数字 成果 质量 检查。DB 64/T 1940.1 2023 4 监测信 息提 取 提取监 测对 象的 平面 范围 和开采 深度。以 采矿 权范 围为基 准，进行 比对 分析。若监测 对象 在采 矿权 范围 内，则 该矿 山正 常开 采，未超层 越界 开采。若监测 对象 超出 采矿 权矿 区范围，圈 定越 界开 采范 围，计 算越 界开 采量。若监测 对象 超出 采矿 权开 采深度，圈 定超 层开 采范 围，计 算超 层开 采量。无人机 露天 矿山 动态 监测 技术报 告编 写 对成果 进行 分析，对 技术 方法进 行总 结，对成 果应 用提出 建议。7 成果及 要求 监测成 果 监测成 果如 下：监测区 域数 字正 射影 像图。监测区 域数 字表 面模 型。监测区 域数 字线 划图。无人机 露天 矿山 动态 监测 技术报 告。成果要 求 监测成 果及 上交 资料 统一 使用2000 国 家大 地坐 标系（CGCS2000）和1985 国家 高程基 准。7.2.1 元数据 元数据 文件 应符 合GB/T 19710 的 相关 规定，包 括坐 标 系统、成果 提供 单位 等内 容。7.2.2 监测区 域数 字正 射影 像图 监测区 域数 字正 射影 像图 应符合 下列 规定：输出 格 式为.tif。影像平 面分 辨率 优 于5cm。影像精 度符 合CH/T 9008.3 中 6.3 的 相关 规定。图上应 注明 采矿 权范 围（蓝色范 围线）。上交成 果应 包含 原始 瓦片 数据。7.2.3 监测区 域数 字表 面模 型 监测区 域数 字表 面模 型应 符合下 列规 定：输出格 式为.osgb。模型平 面分 辨率 优 于5cm，模型 高程 分辨 率优 于 10cm。模型精 度符 合CH/T 3012 中4.4 的相 关规 定。上交成 果应 包含 无人 机原 始数据。7.2.4 监测区 域数 字线 划图 DB 64/T 1940.1 2023 5 监测区 域数 字线 划图 应符 合下列 规定：输出格 式为.shp。成果精 度符 合GB/T 33176 中 5.1.6 和5.1.7 的 相关 规定。图上应 注明 采矿 权范 围（蓝色范 围线）。7.2.5 无人机 露天 矿山 动态 监测 技术报 告 无人机 露天 矿山 动态 监测 技术报 告参 照附 录B 执行。DB 64/T 1940.1 2023 6 A A 附录A（资料 性）无人机 飞行 记录 单 A.1 无人机 飞行 记录 单参 考格 式如下：表A.1 无人机 飞行 记录 单 项目名称 工作区名称 参加人员 记录人员 航飞日期 天气 飞行速度 飞行高度 高程异常值 基站坐标 X Y H DB 64/T 1940.1 2023 7 B B 附录B（规范 性）无人机 露天 矿山 动态 监测 技术报 告（参考 提纲）B.1 前言 本章节 主要 描述 本次 任务 来源及 采矿 权基 本情 况。B.2 工作概 况 本章节 主要 描述 监测 区域 自然地 理概 况和 本次 工作 概况。B.3 技术要 求 本章节 主要 描述 本次 工作 的技术 要求。B.4 飞行实 施 本章节 主要 记录 本次 工作 无人机 飞行 实施 过程 及飞 行成果 质量 检查 方面 的内 容。B.5 成果制 作与 质量 检查 本章节 主要 记录 无人 机监 测成果 的制 作过 程及 质量 检查方 面的 内容。B.6 成果及 建议 本章节 主要 描述 本次 工作 监测成 果及 对矿 山监 管方 面的建 议。
