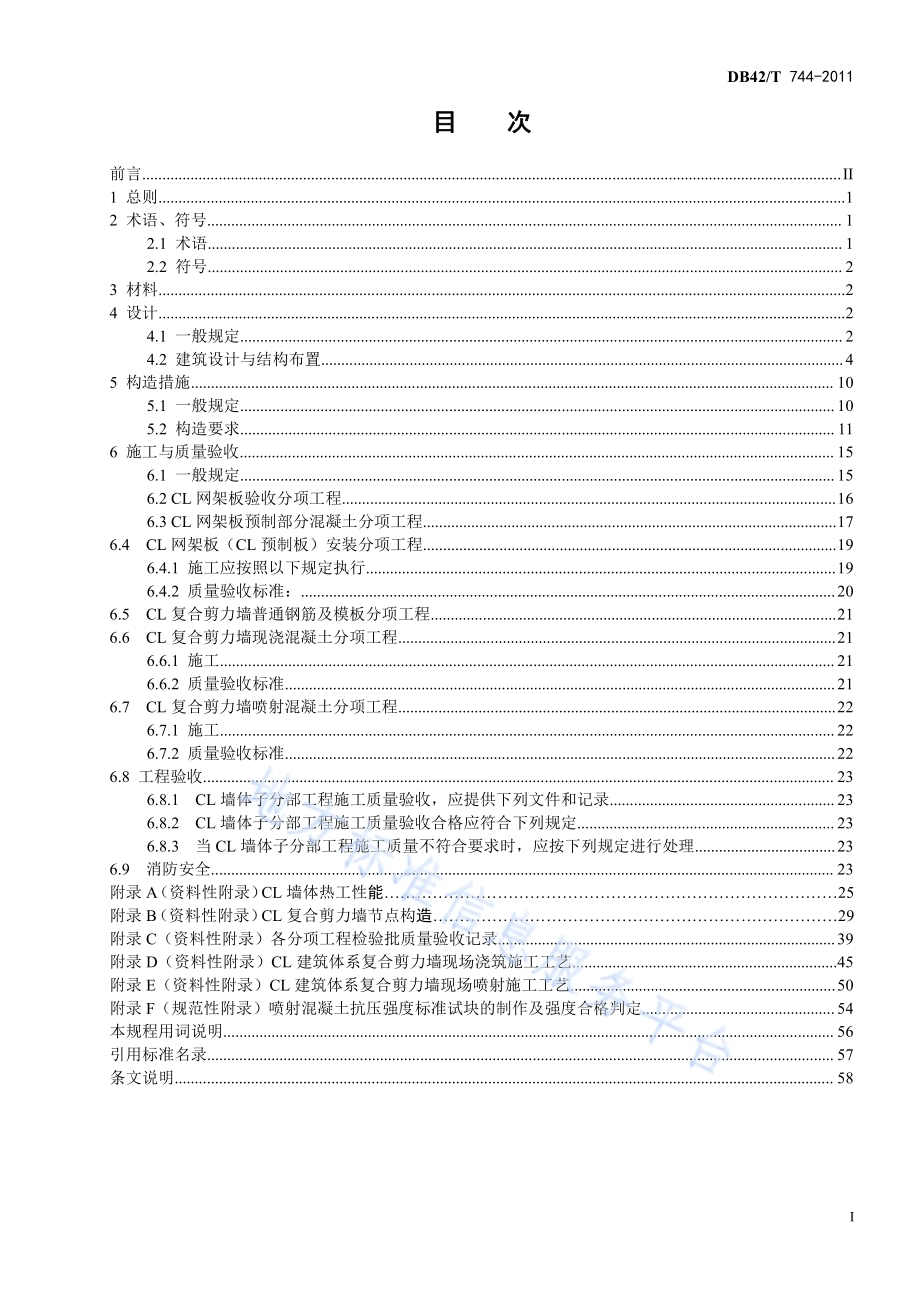

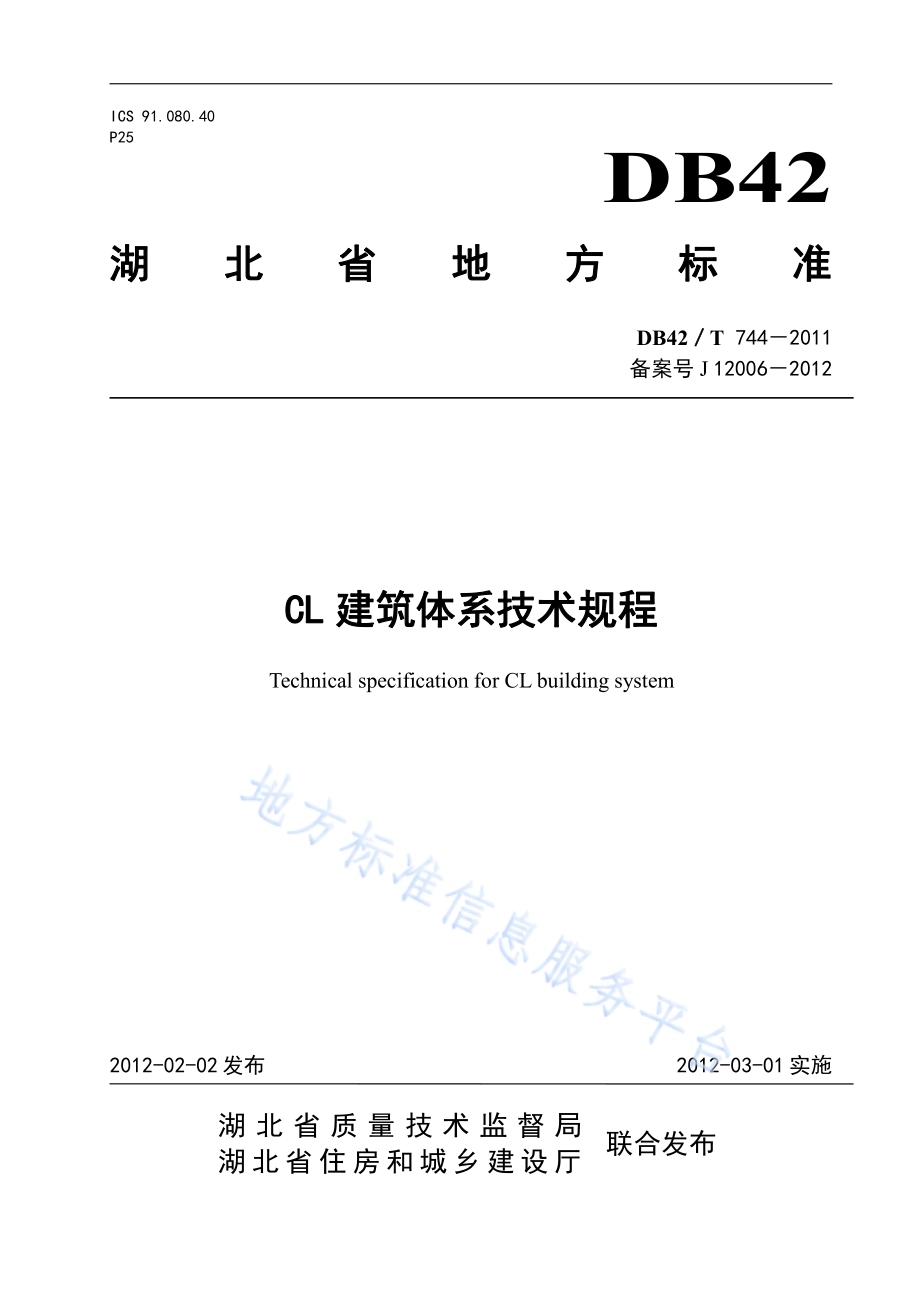

I C S 9 1.0 8 0.4 0P 2 5湖 北 省 地 方 标 准D B 4 2 T 7 4 4 2 0 1 1备 案 号 J 1 2 0 0 6 2 0 1 2C L 建 筑 体 系 技 术 规 程T e c h n i c a l s p e c i f i c a t i o n f o r C L b u i l d i n g s y s t e m2 0 1 2-0 2-0 2 发 布 2 0 1 2-0 3-0 1 实 施湖 北 省 质 量 技 术 监 督 局联合发布湖 北 省 住 房 和 城 乡 建 设 厅D B 42D B 4 2/T 7 4 4-2 0 1 1I目 次前 言.I I1 总 则.12 术 语、符 号.12.1 术 语.12.2 符 号.23 材 料.24 设 计.24.1 一 般 规 定.24.2 建 筑 设 计 与 结 构 布 置.45 构 造 措 施.1 05.1 一 般 规 定.1 05.2 构 造 要 求.1 16 施 工 与 质 量 验 收.1 56.1 一 般 规 定.1 56.2 C L 网 架 板 验 收 分 项 工 程.1 66.3 C L 网 架 板 预 制 部 分 混 凝 土 分 项 工 程.1 76.4 C L 网 架 板（C L 预 制 板）安 装 分 项 工 程.1 96.4.1 施 工 应 按 照 以 下 规 定 执 行.1 96.4.2 质 量 验 收 标 准：.2 06.5 C L 复 合 剪 力 墙 普 通 钢 筋 及 模 板 分 项 工 程.2 16.6 C L 复 合 剪 力 墙 现 浇 混 凝 土 分 项 工 程.2 16.6.1 施 工.2 16.6.2 质 量 验 收 标 准.2 16.7 C L 复 合 剪 力 墙 喷 射 混 凝 土 分 项 工 程.2 26.7.1 施 工.2 26.7.2 质 量 验 收 标 准.2 26.8 工 程 验 收.2 36.8.1 C L 墙 体 子 分 部 工 程 施 工 质 量 验 收，应 提 供 下 列 文 件 和 记 录.2 36.8.2 C L 墙 体 子 分 部 工 程 施 工 质 量 验 收 合 格 应 符 合 下 列 规 定.2 36.8.3 当 C L 墙 体 子 分 部 工 程 施 工 质 量 不 符 合 要 求 时，应 按 下 列 规 定 进 行 处 理.2 36.9 消 防 安 全.2 3附 录 A（资 料 性 附 录）C L 墙 体 热 工 性 能 2 5附 录 B（资 料 性 附 录）C L 复 合 剪 力 墙 节 点 构 造 2 9附 录 C（资 料 性 附 录）各 分 项 工 程 检 验 批 质 量 验 收 记 录.3 9附 录 D（资 料 性 附 录）C L 建 筑 体 系 复 合 剪 力 墙 现 场 浇 筑 施 工 工 艺.4 5附 录 E（资 料 性 附 录）C L 建 筑 体 系 复 合 剪 力 墙 现 场 喷 射 施 工 工 艺.5 0附 录 F（规 范 性 附 录）喷 射 混 凝 土 抗 压 强 度 标 准 试 块 的 制 作 及 强 度 合 格 判 定.5 4本 规 程 用 词 说 明.5 6引 用 标 准 名 录.5 7条 文 说 明.5 8D B 4 2/T 7 4 4-2 0 1 1I I前 言本 规 程 是 在 河 北 省 复 合 保 温 钢 筋 焊 接 网 架 混 凝 土 剪 力 墙（C L 建 筑 体 系）技 术 规 程 D B 1 3（J）/T 1 2 2-2 0 1 1地 方 标 准 基 础 上 编 制 而 成。编 制 过 程 中，与 混 凝 土 结 构 设 计 规 范 G B 5 0 0 1 0-2 0 1 0、建 筑 抗 震 设 计 规 范 G B 5 0 0 1 1-2 0 1 0、高 层 建 筑 混 凝 土 结 构 技 术 规 程 J G J 3-2 0 1 0 等 现 行 结 构 规 范 进 行 了 协 调，并 根 据 我 省 不 同的 地 域 特 点 对 有 关 内 容 进 行 了 必 要 的 修 改、补 充 和 完 善。本 规 程 主 要 内 容 是 对 C L 建 筑 体 系 的 材 料、设 计、构 造 措 施 和 施 工 质 量 验 收 等 分 别 作 出 了 系 统 的 规 定。本 规 程 由 湖 北 省 住 房 和 城 乡 建 设 厅 归 口 管 理，由 湖 北 省 建 筑 科 学 研 究 设 计 院 负 责 技 术 内 容 的 解 释。规程 执 行 过 程 中 如 有 意 见 或 建 议，请 寄 送 湖 北 省 建 筑 科 学 研 究 设 计 院（地 址：武 汉 市 武 昌 区 中 南 路 1 6 号，邮 编 4 3 0 0 7 1），以 供 今 后 修 订 时 参 考。本 规 程 主 编 单 位：湖 北 省 建 筑 科 学 研 究 设 计 院 宝 业 湖 北 建 工 集 团 有 限 公 司本 规 程 参 编 单 位：湖 北 省 建 设 科 技 发 展 中 心 湖 北 晶 达 建 筑 科 技 有 限 公 司石 家 庄 晶 达 建 筑 体 系 有 限 公 司本 规 程 主 要 起 草 人：刘 士 清 姜 焕 斌 施 加 军 熊 昌 宝 李 云 峰（以 下 排 名 不 分 先 后）高 林 韩 玲 李 怀 清 李 跃 李 强 刘 洪 波 刘 松 涛 刘 维 宏 孟 荣 辉彭 德 柱 孙 金 林 万 进 王 海 春 王 建 波 王 钦 王 智 宇 熊 辉 许 国 宏徐 辉 晏 芳 张 育 张 正 林 周 家 谟 董 俊 朱 爱 元本 规 程 主 要 审 查 人：徐 厚 军 李 上 宾 刘 卫 国 王 爱 勋 董 文 斌 童 明 德 陈 彦 程 雄 鹰 张 敏 洁D B 4 2/T 7 4 4-2 0 1 11C L 建 筑 体 系 技 术 规 程1 总 则1.0.1 为 了 在 C L 建 筑 体 系 的 应 用 中 贯 彻 执 行 国 家 的 技 术、经 济、墙 体 改 革 和 节 能 政 策，做 到 安 全 适 用、技 术 先 进、经 济 合 理、确 保 质 量，制 定 本 规 程。1.0.2 本 规 程 所 指 C L 建 筑 体 系 是 由 自 保 温 C L 墙 体、装 配 整 体 式 或 现 浇 楼（屋）盖、现 浇 边 缘 构 件 及 其它 承 重 构 件 等 组 合 而 成 的 装 配 整 体 或 整 体 现 浇 混 凝 土 结 构。1.0.3 C L 建 筑 体 系 在 框 架 结 构 体 系 中 C L 墙 体 采 用 自 承 重 C L 复 合 墙 体，在 其 它 结 构 体 系 中 C L 墙 体 采 用C L 复 合 剪 力 墙。1.0.4 本 规 程 适 用 于 本 省 区 域 内 的 C L 建 筑 体 系 建 筑 工 程 的 设 计、施 工 与 验 收。1.0.5 C L 建 筑 体 系 的 设 计、施 工 与 验 收 除 执 行 本 规 程 外，尚 应 符 合 国 家 和 地 方 现 行 有 关 标 准 的 规 定。2 术 语、符 号2.1 术 语2.1.1 钢 筋 焊 接 网 架 w e l d e d s t e e l f r a m e钢 筋 焊 接 网 架（以 下 简 称“C L 网 架 板”）由 两 层 或 两 层 以 上 起 受 力 或 构 造 作 用 的 钢 筋 焊 网，中 间 夹 以保 温 板，用 三 维 斜 插 钢 筋（简 称“腹 筋”）焊 接 形 成 的 钢 筋 网 架。2.1.2 C L 复 合 剪 力 墙 C L c o m p o s i t e s h e a r w a l lC L 网 架 板 两 侧 现 浇、预 制 或 喷 射 混 凝 土 后 形 成 的 结 构 墙 体。2.1.3 自 承 重 C L 复 合 墙 体 n o n-l o a d b e a r i n g C L c o m p o s i t e w a l lC L 网 架 板 两 侧 现 浇、预 制 或 喷 射 混 凝 土 后 形 成 的 起 围 护、填 充、保 温 等 作 用 的 非 结 构 性 墙 体 的 总 称。2.1.4 C L 墙 体 C L w a l lC L 复 合 剪 力 墙 与 自 承 重 C L 复 合 墙 体 的 统 称。2.1.5 C L 预 制 板 C L c o r e p a n e lC L 网 架 板 预 先 水 平 放 置，浇 筑 一 侧（一 般 为 较 薄 一 侧）混 凝 土 后 形 成 的 半 成 品 复 合 墙 体。2.1.6 壁 率 r a t i o o f w a l l纵 向 或 横 向 布 置 C L 复 合 剪 力 墙 与 实 体 剪 力 墙 的 截 面 面 积 之 和 占 该 层 楼 盖 面 积 的 百 分 比。（C L 复 合 剪 力墙 截 面 厚 度 为 墙 总 厚 度 减 去 保 温 板 的 厚 度，上 一 层 如 有 通 长 阳 台 和 室 外 楼 梯 时，应 加 上 其 1/2 投 影 面 积 于楼 盖 面 积 中）。2.1.7 C L 墙 框 柱 c o n s t r u c t i o n a l w a l l-f r a m e c o l u m n在 一 定 的 建 筑 物 高 度 和 层 数 范 围 内，C L 复 合 剪 力 墙 之 间 交 接 处 或 C L 复 合 剪 力 墙 与 实 体 剪 力 墙 交 接 处设 置 的 约 束 墙 体 并 起 连 接 作 用 的 实 体 钢 筋 混 凝 土 柱。2.1.8 C L 墙 中 柱 c o n s t r u c t i o n a l i n n e r-c o l u m n为 保 证 整 体 协 同 工 作 性 能，在 C L 复 合 剪 力 墙 中 设 置 的 连 接 两 侧 混 凝 土 层 的 实 体 钢 筋 混 凝 土 柱。D B 4 2/T 7 4 4-2 0 1 122.1.9 边 缘 构 件 f r i n g i n g m e m b e rC L 复 合 剪 力 墙 周 边 的 钢 筋 混 凝 土 加 强 构 件（暗 梁、暗 柱 等）。2.2 符 号2.2.1 材 料 性 能fc 混 凝 土 轴 心 抗 压 强 度 设 计 值；ft 混 凝 土 轴 心 抗 拉 强 度 设 计 值；fy 边 缘 构 件 内 纵 向 钢 筋 抗 拉（压）强 度 设 计 值；fy w C L 复 合 剪 力 墙 内 纵（横）向 钢 筋 抗 拉（压）强 度 设 计 值。2.2.2 作 用N 轴 向 力 设 计 值；2.2.3 几 何 参 数Aw C L 复 合 剪 力 墙 计 算 混 凝 土 水 平 截 面 面 积；Av w C L 复 合 剪 力 墙 竖 向 钢 筋 总 截 面 面 积；B C L 复 合 剪 力 墙 总 厚 度；bw C L 复 合 剪 力 墙 计 算 混 凝 土 截 面 厚 度 或 实 体 剪 力 墙 厚 度；la 纵 向 钢 筋 锚 固 长 度；2.2.4 热 工 计 算 系 数 导 热 系 数 的 修 正 系 数；D C L 墙 体 的 热 惰 性 指 标；K C L 墙 体 的 传 热 系 数；3 材 料3.0.1 C L 建 筑 体 系 可 使 用 普 通 混 凝 土 或 轻 骨 料 混 凝 土。C L 复 合 剪 力 墙 现 浇 部 分 墙 体 厚 度 不 大 于 1 0 0 m m时，宜 采 用 自 密 实 混 凝 土。3.0.2 C L 复 合 剪 力 墙 混 凝 土 强 度 等 级 不 应 低 于 C 2 5，不 宜 高 于 C 5 0；自 承 重 C L 复 合 墙 体 混 凝 土 强 度 等 级不 应 低 于 C 2 0。3.0.3 C L 墙 体 的 C L 网 架 板 钢 筋 焊 接 网 的 材 质 应 符 合 钢 筋 焊 接 网 混 凝 土 结 构 技 术 规 程 J G J 1 1 4 的 有 关规 定；构 造 侧（较 薄 侧）钢 筋 焊 接 网 及 腹 筋 可 采 用 类 冷 拔 低 碳 钢 丝 并 应 符 合 一 般 用 途 低 碳 钢 丝 G B/T3 4 3 的 有 关 规 定。3.0.4 C L 墙 体 的 保 温 板 应 采 用 燃 烧 性 能 不 低 于 B2级 的 保 温 材 料，可 采 用 类 模 塑 聚 苯 乙 烯 板，其 物 理 性能 应 符 合 绝 热 用 模 塑 聚 苯 乙 烯 泡 沫 塑 料 G B/T 1 0 8 0 1.1 的 规 定；也 可 采 用 X 2 5 0 型 挤 塑 聚 苯 乙 烯 板，其物 理 性 能 应 符 合 绝 热 用 挤 塑 聚 苯 乙 烯 泡 沫 塑 料 G B/T 1 0 8 0 1.2 的 规 定。3.0.5 C L 墙 体 的 混 凝 土 物 理 力 学 性 能 指 标 应 符 合 混 凝 土 结 构 设 计 规 范 G B 5 0 0 1 0、轻 骨 料 混 凝 土 结 构设 计 规 程 J G J 1 2 的 规 定。4 设 计4.1 一 般 规 定4.1.1 C L 建 筑 体 系 复 合 剪 力 墙 结 构 抗 震 等 级 应 按 表 4.1.1 确 定，其 它 结 构 类 型 按 建 筑 抗 震 设 计 规 范 D B 4 2/T 7 4 4-2 0 1 13G B 5 0 0 1 1 的 规 定 执 行。表 4.1.1 C L 复 合 剪 力 墙 结 构 抗 震 等 级设防烈度 6 7 8房屋高度（m）8 0 8 0 1 0 0 2 4 2 5 8 0 8 0 1 0 0 2 4 2 5 8 0剪力墙 四 三 四 三 二 三 二部分框支剪力墙结构剪力墙一般部位四 三 四 三 二 三 二加强部位三 二 三 二 一 二 一注：1 建筑场地为 类时，除 6 度外应允许按表内降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；2 接近或等于高度分界时，应允许结合房屋不规则程度及场地、地基条件确定抗震等级；4.1.2 C L 建 筑 体 系 房 屋 适 用 高 度 应 满 足 以 下 要 求：非 抗 震 设 防 区、7 度 及 7 度 以 下 抗 震 设 防 区，房 屋 高 度 不 应 大 于 1 0 0 m；按 8 度 采 取 抗 震 构 造 措 施 时，房 屋 最 大 适 用 高 度 仍 按 7 度 确 定。4.1.3 C L 复 合 剪 力 墙 主 要 用 于 建 筑 物 的 外 墙、不 采 暖 楼 梯 间 墙、电 梯 间 墙、分 户 墙 等 有 保 温 隔 热、隔 声要 求 的 部 位。其 余 承 重 墙 体 可 采 用 普 通 剪 力 墙、短 肢 剪 力 墙，对 于 分 隔 防 火 分 区 的 防 火 墙 可 采 用 实 体 混 凝土 墙 或 其 他 满 足 建 筑 防 火 规 范 要 求 的 实 体 墙。4.1.4 C L 复 合 剪 力 墙 进 行 稳 定 性 计 算 时，可 取 墙 体 两 侧 混 凝 土 厚 度 之 和；进 行 承 载 力 计 算 时，墙 体 厚 度取 值 可 采 用 以 下 两 种 方 法：1 取 较 厚 侧 混 凝 土 截 面 厚 度，但 应 考 虑 较 薄 侧 混 凝 土 的 刚 度 增 大 作 用 和 自 重 荷 载，简 称 A 法。2 取 两 侧 混 凝 土 截 面 厚 度 之 和，按 等 厚 实 体 剪 力 墙 进 行 计 算，简 称 B 法。3 若 采 用 B 法，应 同 时 满 足 以 下 规 定，否 则 应 采 用 A 法。1）C L 复 合 剪 力 墙 中 的 斜 插 钢 筋 应 满 足 本 规 程 5.2.1 条 相 关 规 定；2）建 筑 物 的 高 度 不 应 大 于 3 6 m，且 地 上 部 分 不 应 大 于 1 2 层；3）C L 复 合 剪 力 墙 应 同 时 设 置 竖 向 及 水 平 边 缘 构 件，边 缘 构 件 截 面 厚 度 应 与 墙 体 的 总 厚 度 同 厚，且边 缘 构 件 净 间 距 不 宜 大 于 4.5 m，否 则 须 增 设 C L 墙 中 柱；4）C L 复 合 剪 力 墙 保 温 层 的 厚 度 不 应 大 于 8 0 m m。4.1.5 当 C L 复 合 剪 力 墙 采 用 B 法 进 行 承 载 力 计 算 时，尚 应 满 足 以 下 规 定：1 C L 复 合 剪 力 墙 或 普 通 剪 力 墙 的 间 距 不 应 大 于 1 2 m；在 该 间 距 内 可 采 用 L 形、T 形、十 字 形 小 墙 肢和 短 肢 剪 力 墙 承 重。必 要 时 可 采 用 部 分 框 支 剪 力 墙 结 构，框 支 层 不 应 超 过 二 层。2 C L 复 合 剪 力 墙 在 重 力 荷 载 代 表 值 作 用 下，墙 肢 的 轴 压 比，一 级 时 不 宜 大 于 0.3；二 级 时 不 宜 大 于0.4；三、四 级 时 不 宜 大 于 0.5。4.1.6 C L 复 合 剪 力 墙 采 用 B 法 进 行 承 载 力 计 算 时，配 筋 率 应 按 两 侧 钢 筋 截 面 总 面 积 与 两 侧 混 凝 土 截 面 总面 积 的 比 值 计 算。4.1.7 部 分 框 支 剪 力 墙 结 构 应 满 足 下 列 要 求：1 框 支 层 内 剪 力 墙 应 采 用 实 体 剪 力 墙，外 墙 根 据 计 算 需 要 可 采 用 C L 复 合 剪 力 墙 或 实 体 剪 力 墙。2 采 用 B 法 计 算 时，长 矩 形 平 面 建 筑 落 地 剪 力 墙 间 距 l 1.5 B 且 l 1 5 m（B 为 楼 盖 宽 度）。3 落 地 剪 力 墙 截 面 总 面 积 不 应 小 于 上 层 剪 力 墙 截 面 总 面 积 的 5 0%。D B 4 2/T 7 4 4-2 0 1 144 转 换 层 楼 板 厚 度 不 宜 小 于 1 8 0 m m。5 转 换 层 楼 板 配 筋 及 上 下 层 刚 度 比 等 其 它 要 求 应 符 合 建 筑 抗 震 设 计 规 范 G B 5 0 0 1 1、高 层 建 筑 混凝 土 结 构 技 术 规 程 J G J 3 的 规 定。4.1.8 C L 复 合 剪 力 墙 属 于 钢 筋 混 凝 土 剪 力 墙，在 内 力 分 析 和 截 面 设 计 时，计 算 模 型 及 假 定 除 满 足 本 规 程相 关 规 定 外，其 余 均 按 普 通 钢 筋 混 凝 土 剪 力 墙 相 关 规 定 执 行。4.1.9 起 外 围 护、填 充、隔 断、保 温 作 用 的 自 承 重 C L 复 合 墙 体 与 结 构 主 体 的 连 接 应 满 足 建 筑 抗 震 设 计规 范 G B 5 0 0 1 1 的 相 关 要 求。自 承 重 C L 复 合 墙 体 作 为 围 护 墙 和 隔 墙 时，应 估 计 其 设 置 对 结 构 抗 震 的 不 利影 响，避 免 不 合 理 设 置 而 导 致 主 体 结 构 的 破 坏。4.1.1 0 自 承 重 C L 复 合 墙 体 任 一 侧 竖 向 和 横 向 分 布 钢 筋 最 小 配 筋 率 均 不 应 小 于 0.1 0%。4.2 建 筑 设 计 与 结 构 布 置4.2.1 建 筑 设 计 应 符 合 抗 震 概 念 设 计 要 求。建 筑 的 平 面 和 立 面 设 计 宜 规 则，不 应 采 用 严 重 不 规 则 的 设 计方 案。4.2.2 结 构 布 置 应 符 合 下 列 要 求：1 抗 侧 力 结 构 平 面 布 置 应 使 纵 横 向 均 符 合 规 则、对 称 要 求，对 不 规 则 结 构 宜 按 建 筑 抗 震 设 计 规 范 G B 5 0 0 1 1 规 定 采 取 抗 震 措 施。2 抗 侧 力 结 构 沿 竖 向 应 均 匀 变 化，避 免 刚 度 和 承 载 力 突 变。3 结 构 平 面 和 竖 向 布 置 应 符 合 建 筑 抗 震 设 计 规 范 G B 5 0 0 1 1、高 层 建 筑 混 凝 土 结 构 技 术 规 程 J G J 3 有关 规 定。4.2.3 C L 复 合 剪 力 墙 截 面 厚 度 应 符 合 下 列 要 求：1 保 温 层 厚 度 应 根 据 国 家 相 关 规 范、湖 北 省 地 方 节 能 设 计 标 准 及 本 规 程 相 关 规 定 确 定，且 不 应 小 于5 0 m m；采 用 A 法 时 边 缘 构 件 保 温 层 厚 度 不 应 小 于 3 0 m m。2 较 薄 侧 混 凝 土 厚 度，采 用 预 制 及 喷 射 时 不 应 小 于 4 0 m m，采 用 现 浇 时 不 应 小 于 5 0 m m，且 按 A 法 取 值时 不 宜 大 于 较 厚 侧 混 凝 土 厚 度 的 二 分 之 一。3 建 筑 物 高 度 大 于 3 6 m 的 C L 复 合 剪 力 墙，较 厚 侧 混 凝 土 截 面 厚 度 应 按 高 层 建 筑 混 凝 土 结 构 技 术 规程 J G J 3 的 相 关 规 定 执 行。4 建 筑 物 高 度 不 大 于 3 6 m 的 C L 复 合 剪 力 墙，两 侧 混 凝 土 厚 度 之 和 应 满 足 下 列 要 求：1）一、二 级 抗 震 等 级 时，底 部 加 强 部 位 不 应 小 于 层 高 或 无 支 长 度 的 1/1 6，且 不 应 小 于 2 0 0 m m，其他 部 位 不 应 小 于 层 高 或 无 支 长 度 的 1/2 0，且 不 宜 小 于 2 0 0 m m；2）三 级 抗 震 等 级 时，底 部 加 强 部 位 不 应 小 于 层 高 或 无 支 长 度 的 1/2 0，且 不 应 小 于 1 8 0 m m，其 他 部位 不 应 小 于 层 高 或 无 支 长 度 的 1/2 2，且 不 宜 小 于 1 8 0 m m；3）四 级 抗 震 等 级 及 非 抗 震 设 防 时，不 应 小 于 层 高 或 无 支 长 度 的 1/2 3，且 不 应 小 于 1 6 0 m m。不 满 足 上 述 要 求 时 应 计 算 墙 体 稳 定。可 按 高 层 建 筑 混 凝 土 结 构 技 术 规 程 J G J 3 附 录 执 行。墙 体 厚度 按 混 凝 土 截 面 总 厚 度 计 算。4.2.4 自 承 重 C L 复 合 墙 体 两 侧 混 凝 土 截 面 厚 度 均 不 应 小 于 4 0 m m；当 无 加 强 措 施 时，墙 体 两 侧 混 凝 土 厚 度之 和 不 应 小 于 层 高 或 无 支 长 度 的 1/3 0 且 不 应 小 于 1 0 0 m m。4.2.5 房 屋 高 度 不 大 于 2 4 m 的 四 级 抗 震 等 级 及 非 抗 震 设 防 C L 建 筑 体 系 住 宅，当 符 合 下 列 要 求 时，应 允 许不 进 行 截 面 抗 震 计 算，但 应 符 合 本 规 程 有 关 要 求。其 余 均 应 进 行 抗 震 计 算。1 承 重 墙 体 布 置 应 基 本 均 匀 和 对 称，减 少 质 量 和 刚 度 偏 心。D B 4 2/T 7 4 4-2 0 1 151）横 墙：连 通 内 外 纵 墙 的 横 墙 间 距 不 应 大 于 3 个 开 间 且 不 应 大 于 1 2 m，其 纵 横 墙 之 间 连 接 构 造 应按 C L 墙 框 柱 设 置。2）纵 墙：当 房 屋 宽 度 大 于 9 m 时，除 两 道 外 纵 墙 外，中 部 尚 应 布 置 一 定 数 量 的 内 纵 墙，其 截 面 面积 不 应 小 于 外 纵 墙 截 面 面 积 总 和 的 1/3。3）C L 复 合 剪 力 墙 局 部 尺 寸 限 值 应 满 足 表 4.2.5-1 的 要 求：表 4.2.5-1 C L 复 合 剪 力 墙 局 部 尺 寸 限 值部 位 6 度 7 度承重窗间墙最小宽度（m）0.8 1.0外墙尽端至门窗洞边的最小距离（m）0.6 0.82 纵、横 向 壁 率 最 小 限 值 应 满 足 表 4.2.5-2 要 求。表 4.2.5-2 纵、横 向 壁 率 最 小 限 值抗震设防烈度 6 度 7 度墙体方向 纵向 横向 纵向 横向壁率（%）1.5 1.5 1.5 1.8注：当房间长宽比接近于 1.0 时，横向壁率宜与纵向相同。3 C L 复 合 剪 力 墙 及 实 体 剪 力 墙 墙 底 轴 压 比 限 值 分 别 不 应 大 于 0.3 和 0.5。4 暗 梁 截 面 高 度 不 应 小 于 1 5 0 m m，纵 向 钢 筋 不 应 小 于 4 1 2，箍 筋 不 宜 小 于 6 2 0 0。5 门 窗 洞 口 处 设 置 连 梁 高 度：6、7 度 时 不 应 小 于 2 5 0 m m，其 配 筋 应 不 小 于 在 竖 向 荷 载 作 用 下 按 简 支梁 的 计 算 配 筋，且 不 应 小 于 4 1 4；箍 筋 面 积 不 应 小 于 6 1 0 0。连 梁 上 下 之 C L 墙 体，应 与 连 梁 及 两 侧 墙体 可 靠 连 接，洞 口 上 下 边 设 不 小 于 2 1 0 的 加 强 钢 筋。6 门 窗 洞 边 应 设 置 不 小 于 1 0 0 m m 宽 的 混 凝 土 边 框，其 构 造 同 本 规 程 4.2.8 条 相 应 要 求。4.2.6 C L 复 合 剪 力 墙 两 端 和 洞 口 两 侧 应 按 表 4.2.6-1 设 置 竖 向 边 缘 构 件，并 应 符 合 本 规 程 第 4.2.8 条 相关 要 求。表 4.2.6-1 剪 力 墙 结 构 边 缘 构 件 设 置 要 求抗震等级 一 二三 四h 2 4 m h 2 4 m h 2 4 m h 2 4 m轴 压 比 大 于 表 4.2.6-2 的 底部 加 强 部 位 及 上 一 层约束边缘构件约束边缘构件约束边缘构件构造边缘构件构造边缘构件构造边缘构件其 他 部 位构造边缘构件构造边缘构件构造边缘构件C L 墙框柱构造边缘构件C L 墙框柱注：1 h 为建筑物高度。2 部分框支剪力墙底部加强部位及其上一层设置约束边缘构件，其他部位设置构造边缘构件。表 4.2.6-2 C L 复 合 剪 力 墙 设 置 构 造 边 缘 构 件 的 最 大 轴 压 比抗震等级或烈度 一级（7、8 度）二、三级N/fcAw（轴压比）0.2 0.3注：1 N 重力荷载代表值作用下 C L 复合剪力墙墙肢底部轴向压力设计值；2 AwC L 复合剪力墙计算面积，A 法时取较厚侧混凝土截面面积，B 法时取两侧混凝土截面面积之和；3 fc混凝土轴心抗压强度设计值。D B 4 2/T 7 4 4-2 0 1 164.2.7 建 筑 物 高 度 不 大 于 3 6 m 时，若 外 墙 墙 肢 长 度 不 超 过 1.8 m，二、三 级 抗 震 等 级 洞 边 构 造 边 缘 构 件 截面 高 度 可 适 当 减 小，但 不 应 小 于 2 0 0 m m。其 纵 筋 二 级 抗 震 等 级 不 应 小 于 4 1 6；三、四 级 抗 震 等 级 及 非 抗震 设 防 房 屋 高 度 大 于 2 4 m 时 不 应 小 于 4 1 4。三、四 级 抗 震 等 级 及 非 抗 震 设 防 房 屋 高 度 不 大 于 2 4 m 时 可 按本 规 程 4.2.8 加 强 边 框 规 定 执 行。4.2.8 边 缘 构 件1 约 束 边 缘 构 件约 束 边 缘 构 件 沿 墙 肢 方 向 的 长 度 lc、配 箍 特 征 值 v、箍 筋 和 纵 向 钢 筋 宜 符 合 图 4.2.8-1 及 建 筑 抗 震设 计 规 范 G B 5 0 0 1 1 的 相 关 要 求。bb f2 b fb f2 b fb fb fb fb,(lc/2)bb且3 0 0b且300b且3 0 0 且300箍筋箍筋或拉筋 v=v/2 v箍筋 v 箍筋或拉筋 v=v/2且300b箍筋 v 箍筋或拉筋 v=v/2l cl cl cl c且400（a）暗柱（b）转角墙（L 形墙）（c）有翼墙图 4.2.8-1 C L 复合剪力墙的约束边缘构件2 构 造 边 缘 构 件构 造 边 缘 构 件 的 范 围 可 按 图 4.2.8-2 采 用，配 筋 除 应 满 足 受 弯 承 载 力 要 求 外，并 宜 符 合 建 筑 抗 震 设 计规 范 G B 5 0 0 1 1 的 相 关 要 求。图 4.2.8-2 C L 复合剪力墙的构造边缘构件D B 4 2/T 7 4 4-2 0 1 173 C L 墙 框 柱 和 加 强 边 框C L 墙 框 柱 及 加 强 边 框 的 范 围 可 按 图 4.2.8-3 采 用。C L 墙 框 柱 配 筋 除 应 满 足 受 弯 承 载 力 要 求 外，当 位 于房 屋 四 角 时，其 纵 向 钢 筋 不 应 小 于 4 1 4，其 它 部 位 不 应 小 于 4 1 2，箍 筋 直 径 不 宜 小 于 6 m m，间 距 不 应 大于 1 5 0 m m。当 位 于 洞 口 两 侧 时，加 强 边 框 内 侧 应 设 水 平 和 竖 向 钢 筋 1 1 2，分 别 锚 入 楼 层 梁 及 柱 内，外 侧配 1 1 0，竖 向 筋 在 角 部 与 相 应 水 平 筋 搭 接 2 0 0 m m，边 框 部 分 应 设 不 小 于 3 5 0 的 U 形 钢 筋 焊 网 或 6 2 0 0的 U 形 箍 筋。当 建 筑 物 不 超 过 3 层 且 高 度 不 超 过 1 2 m 时，可 只 在 房 屋 四 个 大 角 设 置 C L 墙 框 柱，其 纵 向 钢筋 不 应 小 于 4 1 0，箍 筋 直 径 不 宜 小 于 6 m m，间 距 不 应 大 于 2 5 0 m m。图 4.2.8-3 C L 复合剪力墙的 C L 墙框柱和加强边框4 C L 墙 中 柱C L 复 合 剪 力 墙 采 用 B 法 进 行 承 载 力 计 算 时，C L 墙 中 柱 截 面 如 图 4.2.8-4。柱 内 纵 向 钢 筋 不 应 小 于 4 1 2，箍 筋 不 应 小 于 6 2 0 0。200b图 4.2.8-4 C L 复合剪力墙的 C L 墙中柱4.2.9 扶 壁 柱 及 暗 柱当 C L 复 合 剪 力 墙 墙 肢 与 其 平 面 外 相 交 的 楼 面 梁 或 屋 面 梁 刚 接 时，为 控 制 C L 复 合 剪 力 墙 平 面 外 的 弯 矩，可 沿 梁 轴 线 方 向 设 置 与 梁 相 连 的 C L 复 合 剪 力 墙 或 普 通 剪 力 墙、扶 壁 柱 或 在 墙 内 设 置 暗 柱，除 满 足 下 列 要求 外，尚 应 符 合 高 层 建 筑 混 凝 土 结 构 技 术 规 程 J G J 3 的 相 关 规 定：1 沿 梁 轴 线 方 向 设 置 与 梁 相 连 的 C L 复 合 剪 力 墙 时，墙 体 与 梁 相 交 处 按 本 规 程 规 定 设 置 相 应 的 竖 向 边缘 构 件。2 沿 梁 轴 线 方 向 设 置 扶 壁 柱 时，扶 壁 柱 范 围 可 按 图 4.2.9-1 采 用，其 截 面 及 配 筋 应 满 足 计 算 要 求，且 配筋 率 不 宜 小 于 0.7%，箍 筋 直 径 不 应 小 于 6，间 距 不 应 大 于 1 5 0 m m。外 侧 混 凝 土 墙 板 应 设 拉 筋 与 扶 壁 柱 锚D B 4 2/T 7 4 4-2 0 1 18拉，直 径 不 应 小 于 8，间 距 不 应 大 于 5 0 0 m m。图 4.2.9-1 C L 复合剪力墙的扶壁柱范围3 在 墙 与 梁 相 交 处 设 置 暗 柱 时，暗 柱 范 围 可 按 图 4.2.9-2 采 用，并 应 按 计 算 确 定 配 筋。图 4.2.9-2 C L 复合剪力墙的暗柱范围4.2.1 0 暗 梁采 用 B 法 进 行 承 载 力 计 算 以 及 墙 体 两 端 和 洞 口 两 侧 设 置 C L 墙 框 柱 及 加 强 边 框 的 C L 复 合 剪 力 墙，在楼 面 及 屋 面 处 水 平 方 向 均 应 设 置 暗 梁，范 围 可 按 图 4.2.1 0 采 用。纵 筋 配 筋 率 对 于 一 级 抗 震 等 级 时 不 宜 小 于0.4 和 8 0f t/f y 中 的 较 大 值；二、三 级 抗 震 等 级 及 房 屋 高 度 大 于 2 4 m 的 非 抗 震 设 防 时，不 应 小 于 4 1 4，其 余不 应 小 于 4 1 2，箍 筋 不 应 小 于 6 2 0 0。（a）A 法暗梁（b）B 法暗梁图 4.2.1 0 C L 复合剪力墙的暗梁范围4.2.1 1 连 梁1 连 梁 计 算 高 度 可 按 下 列 两 种 方 式 考 虑。一 般 宜 按 下 列 第 一 种 计 算，当 截 面 不 满 足 计 算 要 求 时，应按 下 列 第 二 种 高 度 重 新 计 算，此 时 对 受 力 较 大 连 梁 应 采 取 加 强 措 施，如 增 设 交 叉 斜 筋 等。1）按 墙 体 开 大 洞 口（将 洞 口 开 至 楼 板 顶 面）考 虑，参 见 图 4.2.1 1（a）、（b）。2）按 墙 体 开 实 际 洞 口 考 虑，参 见 图 4.2.1 1（c）、（d）。2 当 按 第 一 种 连 梁 高 度 计 算 时，连 梁 的 纵 筋 及 箍 筋 均 应 满 足 计 算 配 筋 要 求，此 时 窗 台 下 墙 体 与 边 缘构 件 或 相 邻 墙 体 的 连 接，应 满 足 抗 裂 要 求。D B 4 2/T 7 4 4-2 0 1 19当 按 第 二 种 连 梁 高 度 计 算 时，楼 层 梁 及 窗 台 下 墙 体 作 为 整 体 连 梁 考 虑 并 应 可 靠 连 接。其 墙 体 的 竖 向 钢筋 应 满 足 连 梁 计 算 抗 剪 箍 筋 要 求（等 强 度），整 体 连 梁 纵 向 钢 筋，应 配 置 在 楼 层 梁 底 部 及 窗 台 下 墙 体 顶 面。对 楼 层 梁 顶 部 钢 筋 可 按 构 造 要 求 设 置，对 一、二、三 级 抗 震 等 级 房 屋 高 度 大 于 2 4 m 时 不 应 小 于 2 1 4，其余 不 应 小 于 2 1 2。（a）A 法（b）B 法（c）A 法（d）B 法图 4.2.1 1 C L 复合剪力墙的连梁截面示意图3 构 造 要 求1）连 梁 顶 面、底 面 纵 向 钢 筋 伸 入 墙 内 的 长 度，抗 震 设 计 时 不 应 小 于 l a E，非 抗 震 设 计 时 不 应 小 于l a，且 均 不 应 小 于 6 0 0 m m。2）抗 震 设 计 时，沿 连 梁 全 长 箍 筋 的 构 造 应 等 效 于 相 应 抗 震 等 级 框 架 梁 端 箍 筋 加 密 区 构 造 要 求；非 抗 震 设 计 时，沿 连 梁 全 长 的 箍 筋 直 径 不 应 小 于 6，间 距 不 应 大 于 1 5 0 m m。3）顶 层 连 梁 纵 向 钢 筋 伸 入 墙 体 的 长 度 范 围 内，应 配 置 间 距 不 大 于 1 5 0 m m 的 构 造 箍 筋，其 直 径 同连 梁 箍 筋 直 径。4）连 梁 两 侧 沿 梁 高 范 围 内 应 设 置 纵 向 构 造 钢 筋（腰 筋），其 直 径 不 应 小 于 1 0，间 距 不 应 大 于 2 0 0m m。对 跨 高 比 不 大 于 2.5 的 连
