机电类特种设备模拟仿真培训考核基地建设规范 第1部分：桥式起重机DB42／T 836-2012.pdf

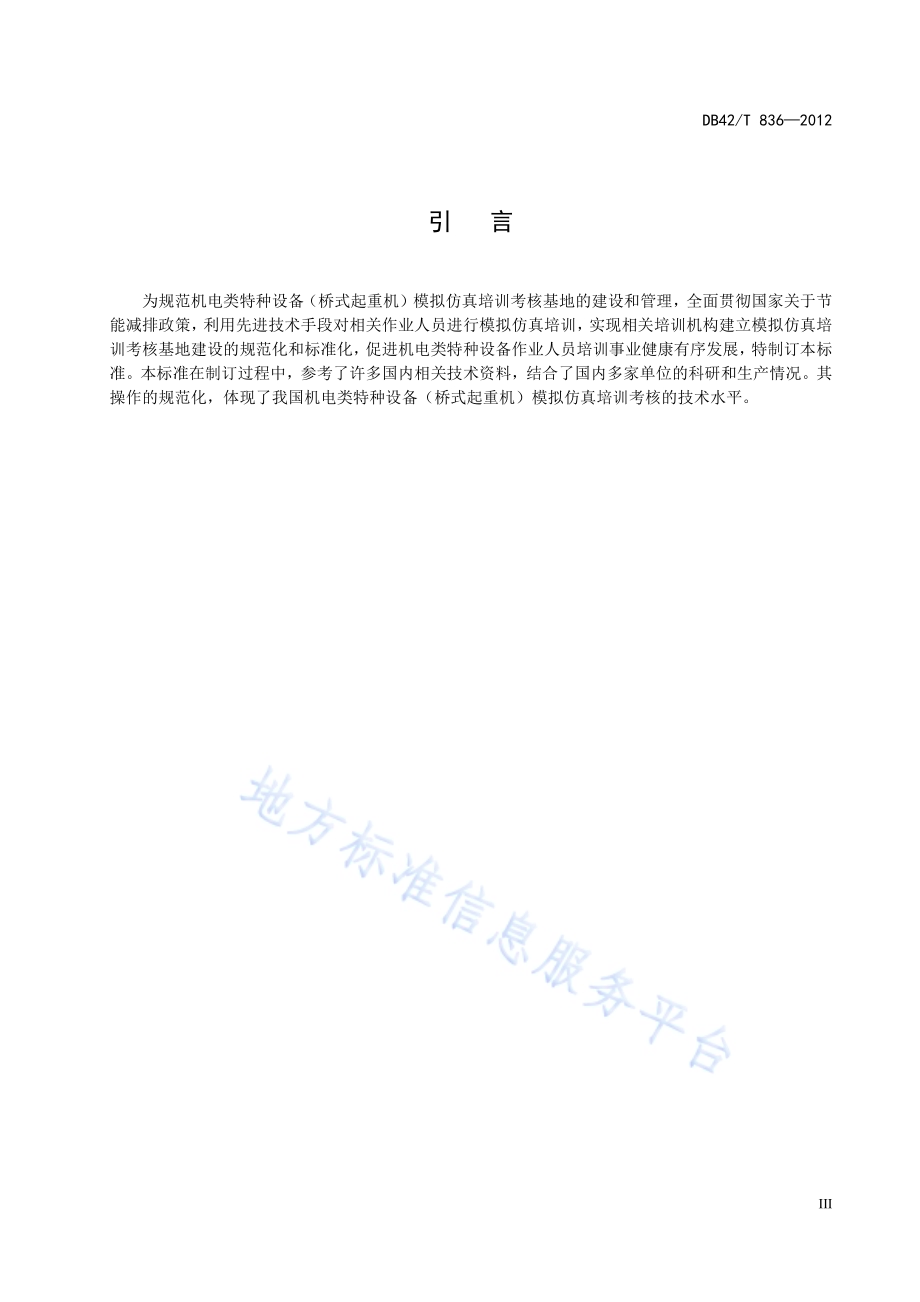

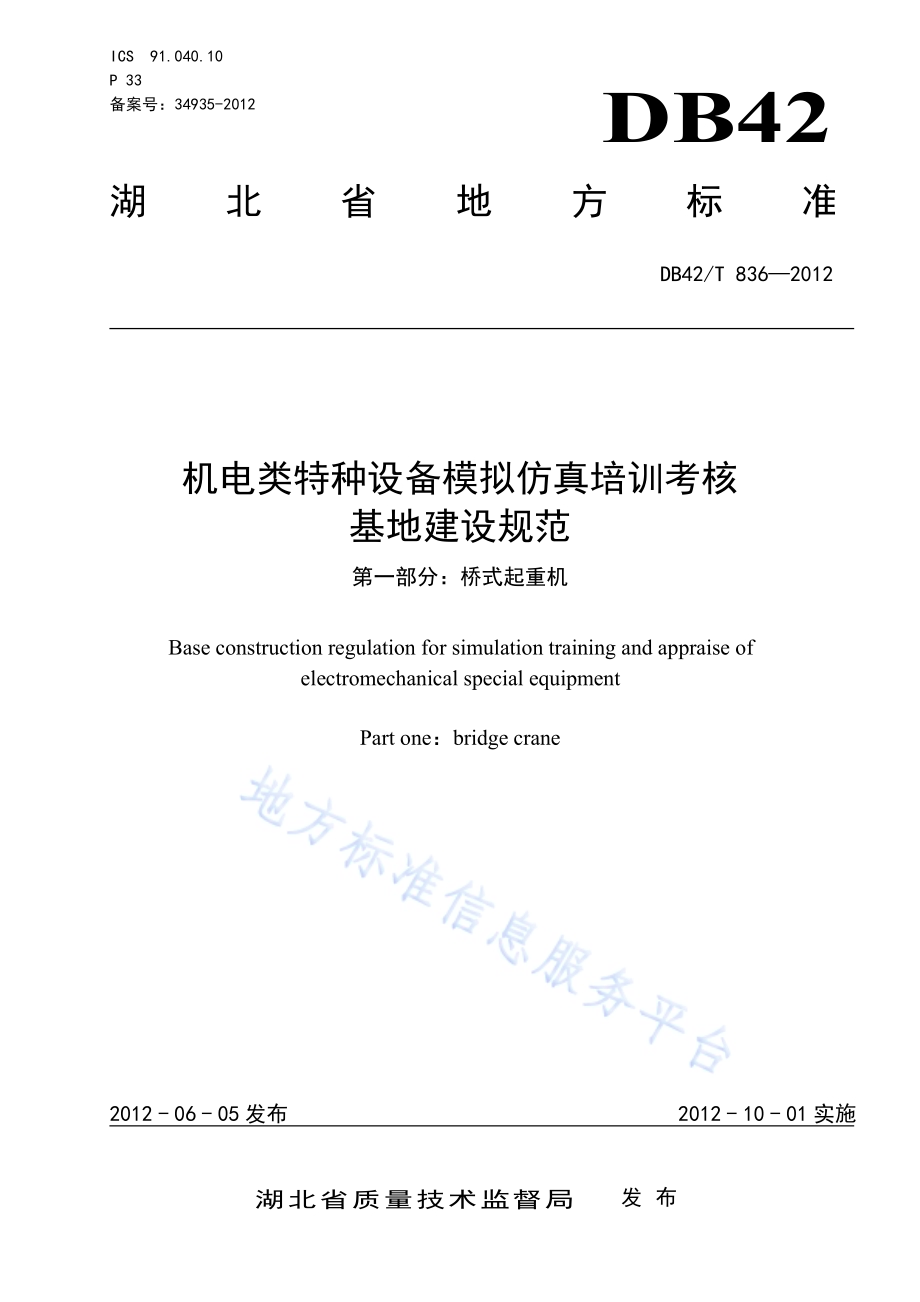

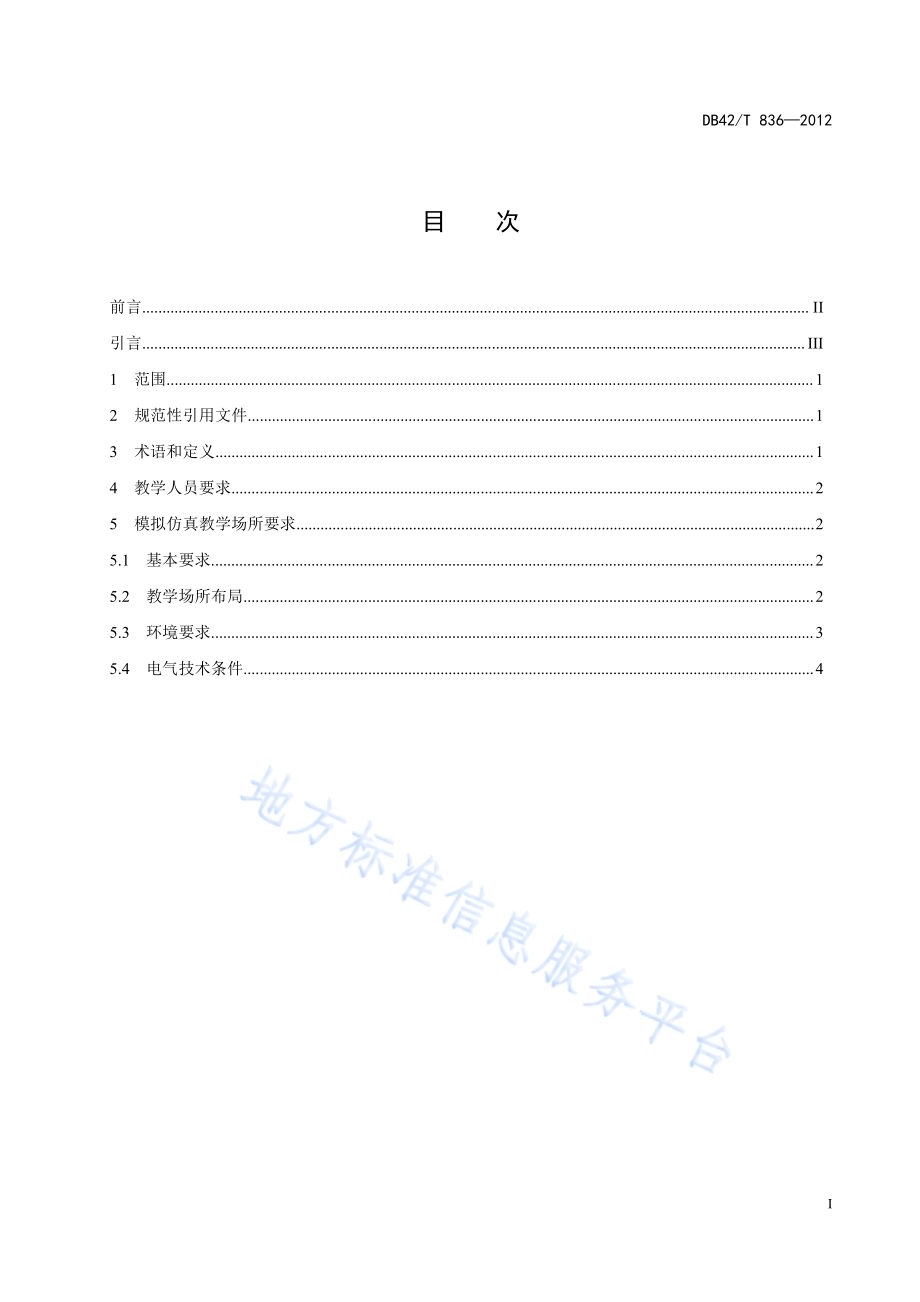

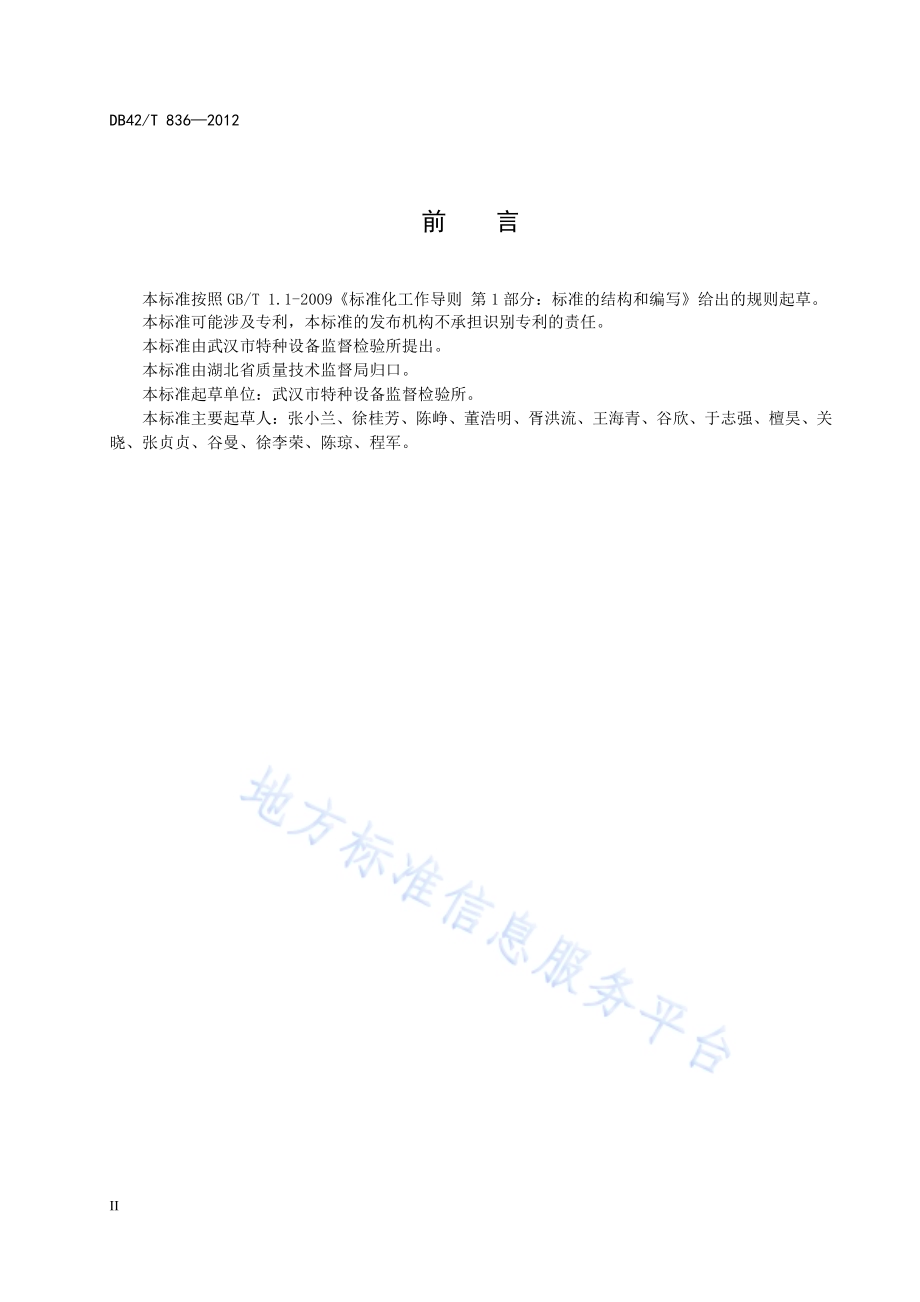

I C S 9 1.0 4 0.1 0P 3 3备 案 号：3 4 9 3 5-2 0 1 2DB42湖 北 省 地 方 标 准D B 4 2/T 8 3 6 2 0 1 2机电类特种设备模拟仿真培训考核基地建设规范第 一 部 分：桥 式 起 重 机B a s e c o n s t r u c t i o n r e g u l a t i o n f o r s i m u l a t i o n t r a i n i n g a n d a p p r a i s e o fe l e c t r o m e c h a n i c a l s p e c i a l e q u i p m e n tP a r t o n e：b r i d g e c r a n e2 0 1 2-0 6-0 5 发 布 2 0 1 2-1 0-0 1 实 施湖 北 省 质 量 技 术 监 督 局发 布D B 4 2/T 8 3 6 2 0 1 2I目 次前 言.I I引 言.I I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 教 学 人 员 要 求.25 模 拟 仿 真 教 学 场 所 要 求.25.1 基 本 要 求.25.2 教 学 场 所 布 局.25.3 环 境 要 求.35.4 电 气 技 术 条 件.4D B 4 2/T 8 3 6 2 0 1 2I I前 言本 标 准 按 照 G B/T 1.1-2 0 0 9 标 准 化 工 作 导 则 第 1 部 分：标 准 的 结 构 和 编 写 给 出 的 规 则 起 草。本 标 准 可 能 涉 及 专 利，本 标 准 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 标 准 由 武 汉 市 特 种 设 备 监 督 检 验 所 提 出。本 标 准 由 湖 北 省 质 量 技 术 监 督 局 归 口。本 标 准 起 草 单 位：武 汉 市 特 种 设 备 监 督 检 验 所。本 标 准 主 要 起 草 人：张 小 兰、徐 桂 芳、陈 峥、董 浩 明、胥 洪 流、王 海 青、谷 欣、于 志 强、檀 昊、关晓、张 贞 贞、谷 曼、徐 李 荣、陈 琼、程 军。D B 4 2/T 8 3 6 2 0 1 2I I I引 言为 规 范 机 电 类 特 种 设 备（桥 式 起 重 机）模 拟 仿 真 培 训 考 核 基 地 的 建 设 和 管 理，全 面 贯 彻 国 家 关 于 节能 减 排 政 策，利 用 先 进 技 术 手 段 对 相 关 作 业 人 员 进 行 模 拟 仿 真 培 训，实 现 相 关 培 训 机 构 建 立 模 拟 仿 真 培训 考 核 基 地 建 设 的 规 范 化 和 标 准 化，促 进 机 电 类 特 种 设 备 作 业 人 员 培 训 事 业 健 康 有 序 发 展，特 制 订 本 标准。本 标 准 在 制 订 过 程 中，参 考 了 许 多 国 内 相 关 技 术 资 料，结 合 了 国 内 多 家 单 位 的 科 研 和 生 产 情 况。其操 作 的 规 范 化，体 现 了 我 国 机 电 类 特 种 设 备（桥 式 起 重 机）模 拟 仿 真 培 训 考 核 的 技 术 水 平。D B 4 2/T 8 3 6 2 0 1 21机 电 类 特 种 设 备 模 拟 仿 真 培 训 考 核 基 地 建 设 规 范第 一 部 分：桥 式 起 重 机1 范 围本 标 准 规 定 了 机 电 类 特 种 设 备 模 拟 仿 真 培 训 考 核 基 地 建 设 的 术 语 及 定 义、教 学 人 员 要 求、模 拟 仿 真教 学 场 所 要 求。本 标 准 适 用 于 桥 式 起 重 机 作 业 人 员 模 拟 仿 真 培 训 考 核 基 地 的 建 设。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 5 2 2 6.1 机 械 电 气 安 全 机 械 电 气 设 备 第 部 分 通 用 技 术 条 件G B/T 1 7 2 2 6 中 小 学 校 教 室 换 气 卫 生 标 准G B 1 7 6 2 5.1 电 磁 兼 容 限 值 谐 波 电 流 发 射 限 值G B 2 0 2 8 6 公 共 场 所 阻 燃 制 品 及 组 件 燃 烧 性 能 要 求 及 标 识G B 5 0 0 1 6 建 筑 设 计 防 火 规 范G B 5 0 0 1 9 采 暖 通 风 与 空 气 调 节 设 计 规 范G B 5 0 0 3 4 建 筑 照 明 设 计 标 准G B 5 0 0 5 2 供 配 电 系 统 设 计 规 范G B 5 0 0 5 7 建 筑 物 防 雷 设 计 规 范G B 5 0 1 1 6 火 灾 自 动 报 警 系 统 设 计 规 范G B 5 0 1 7 4 电 子 信 息 系 统 机 房 设 计 规 范G B 5 0 2 2 2 建 筑 内 部 装 修 设 计 防 火 规 范G B 5 0 3 4 3 建 筑 物 电 子 信 息 系 统 防 雷 技 术 规 范G B 5 0 3 7 0 气 体 灭 火 系 统 设 计 规 范G B J 9 9-8 6 中 小 学 校 建 筑 设 计 规 范J G J 6 7 办 公 建 筑 设 计 规 范T S G Z 6 0 0 1 特 种 设 备 作 业 人 员 考 核 规 则T S G Q 6 0 0 1 起 重 机 械 安 全 管 理 人 员 和 作 业 人 员 考 核 大 纲3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 标 准。3.1培 训 考 核 基 地 t r a i n i n g a n d t e s t b a s e符 合 T S G Z 6 0 0 1 规 定，且 通 过 模 拟 仿 真 方 式 对 作 业 人 员 进 行 培 训 或 考 核 的 场 所。D B 4 2/T 8 3 6 2 0 1 223.2模 拟 仿 真 教 学 设 备 s i m u l a t i o n t e a c h i n g e q u i p m e n t利 用 计 算 机 模 拟 仿 真 技 术 实 现，用 于 作 业 人 员 培 训 考 核 的 专 用 教 学 设 备。3.3教 学 模 型 e d u c a t i o n m o d e l教 学 模 型 包 括 整 机 及 其 零 部 件 的 实 物 模 型 和 计 算 机 仿 真 模 型。实 物 模 型 是 指 对 实 际 设 备 进 行 比 例 缩放 所 得 到 的 模 型，而 计 算 机 仿 真 模 型 是 指 通 过 计 算 机 虚 拟 技 术 构 建 出 的 仿 真 模 型。4 教 学 人 员 要 求4.1 每 台 模 拟 仿 真 教 学 设 备 应 配 备 1 名 以 上 教 学 人 员。4.2 教 学 人 员 应 有 理 工 科 大 专 以 上 学 历。4.3 应 至 少 有 1 名 具 备 3 年 以 上 起 重 机 行 业 工 作 经 历。4.4 应 至 少 有 1 名 接 受 过 模 拟 仿 真 教 学 设 备 供 应 商 的 培 训，熟 悉 设 备 的 使 用 方 法，能 排 除 基 本 的 设 备故 障。5 模 拟 仿 真 教 学 场 所 要 求模 拟 仿 真 教 学 场 所 应 具 备 满 足 作 业 人 员 培 训 教 学 或 考 核 要 求 的 模 拟 仿 真 设 备 及 其 辅 助 设 施，且 布 局合 理，以 满 足 模 拟 仿 真 教 学 或 考 核 工 作。5.1 基 本 要 求5.1.1 主 体 结 构5.1.1.1 应 为 混 合 结 构 或 者 钢 筋 混 凝 土 结 构，并 具 有 耐 久、抗 震、防 火、防 止 不 均 匀 沉 陷 等 性 能。5.1.1.2 应 远 离 产 生 粉 尘、油 烟、有 害 气 体 以 及 生 产 或 贮 存 具 有 腐 蚀 性、易 燃、易 爆 物 品 的 场 所。5.1.2 面 积5.1.2.1 教 学 场 所 面 积 宜 不 小 于 4 0 m2，且 结 构 形 式 满 足 教 学 设 备 布 置 要 求。5.1.2.2 当 有 多 台 设 备 同 时 存 在 时，教 学 场 所 的 面 积 应 当 不 小 于 各 个 模 拟 仿 真 教 学 设 备 或 教 学 模 型 所需 占 地 面 积 之 和 的 1 0 5%。5.1.3 高 度应 具 有 2.6 m 以 上 的 净 空 高 度，无 妨 碍 设 备 安 装 使 用 的 立 柱、横 梁 等，且 满 足 模 拟 仿 真 教 学 设 备 或 教学 模 型 制 造 厂 家 的 安 装 要 求。5.1.4 通 道通 向 教 学 场 所 的 过 道、楼 梯 等 均 应 保 证 2.8 m 的 净 空 高 度，且 最 小 宽 度 应 不 少 于 1.6 m。5.2 教 学 场 所 布 局5.2.1 总 体 布 局D B 4 2/T 8 3 6 2 0 1 235.2.1.1 应 根 据 功 能 对 教 学 场 所 区 域 进 行 有 效 地 划 分，满 足 作 业 人 员 培 训 考 核 工 作 需 要。5.2.1.2 应 预 留 合 适 的 空 间，满 足 设 备 运 输、安 装、运 行、散 热 和 维 护 的 要 求。5.2.2 教 学 设 备 布 局5.2.2.1 设 备 顶 部 净 空 高 度 应 不 小 于 0.5 m。5.2.2.2 设 备 与 四 周 建 筑 物 之 间 的 距 离 应 不 小 于 0.3 m。5.2.2.3 设 备 的 出 入 口 处 应 有 一 个 不 小 于 0.5 m 0.6 m 的 水 平 占 地 面 积。5.2.2.4 设 备 之 间 应 有 不 小 于 0.6 m 宽 的 走 道，方 便 人 员 通 过。5.2.3 教 学 模 型 布 局5.2.3.1 当 采 用 实 物 模 型 时，各 个 模 型 应 分 开 放 置，避 免 运 行 时 相 互 碰 撞。5.2.3.2 实 物 模 型 与 四 周 建 筑 物 之 间 的 距 离 应 不 小 于 0.3 m。5.2.3.3 模 型 之 间 应 有 走 道，方 便 人 员 通 过。5.3 环 境 要 求5.3.1 采 光5.3.1.1 自 然 采 光窗 户 宜 采 用 无 色 透 明 玻 璃，自 然 采 光 良 好。5.3.2 照 明5.3.2.1 室 内 平 均 照 度 应 不 低 于 3 0 0 l x，其 照 度 均 匀 度 不 低 于 0.7。5.3.2.2 采 用 投 影 设 备 时，教 学 场 所 内 的 灯 光 应 具 有 有 效 的 调 节 装 置。5.3.3 遮 光门 窗 应 使 用 有 效 的 遮 光 手 段，遮 光 效 果 满 足 投 影 机 显 示 效 果 要 求。5.3.4 室 内 相 对 湿 度5.3.4.1 模 拟 仿 真 教 学 设 备 运 行 时 宜 保 持 在 3 5%7 5%；5.3.4.2 模 拟 仿 真 教 学 设 备 停 机 时 宜 保 持 在 2 0%8 0%。5.3.5 空 气 调 节宜 具 有 有 效 的 供 暖/制 冷 调 节 设 备，保 证 模 拟 仿 真 教 学 设 备 的 正 常 运 行 和 教 学 活 动 的 顺 利 开 展。5.3.6 通 风 换 气5.3.6.1 宜 采 取 自 然 通 风 措 施，使 室 内 二 氧 化 碳 浓 度 低 于 1.5。5.3.6.2 当 采 用 排 风 扇 时，风 扇 的 中 心 距 地 面 应 不 小 于 0.3 m。5.3.6.3 排 风 扇 洞 口 靠 室 外 的 一 面 应 设 挡 风 措 施，室 内 的 一 面 应 设 防 护 罩。5.3.6.4 排 风 扇 的 通 风 换 气 量 不 宜 低 于 1 7 m3/(h 人)，每 小 时 的 换 气 次 数 宜 不 少 于 4 次。5.3.7 环 境 噪 声5.3.7.1 应 远 离 噪 声 源。当 不 能 避 免 时，应 采 取 消 声 和 隔 声 措 施。5.3.7.2 教 学 场 所 内 的 环 境 噪 声 应 小 于 6 2 d B(A)。D B 4 2/T 8 3 6 2 0 1 245.4 电 气 技 术 条 件5.4.1 供 电 容 量5.4.1.1 应 提 供 2 2 0 V 电 源，当 设 备 需 要 时 还 应 提 供 三 相 五 线 制 3 8 0 V 电 源。5.4.1.2 电 源 总 功 率 应 满 足 以 下 条 件：n n fuP P k Pm a x式 中：fuP 电 源 总 功 率，K W；k 倍 率，取 值 范 围 为 1.5,2.5；m a x Pn 最 大 功 率 设 备 的 额 定 功 率，K W；nP 其 他 设 备 额 定 功 率，K W。5.4.2 电 源5.4.2.1 电 源 进 线 应 采 取 防 雷 措 施，并 符 合 G B 5 0 0 5 7 中 相 关 规 定 要 求。5.4.2.2 应 设 总 控 制 开 关，并 易 于 接 近 和 操 作。5.4.2.3 空 调 等 大 型 用 电 设 备 应 受 总 控 制 开 关 的 控 制。5.4.2.4 电 源 插 座 位 置 应 合 理，且 与 照 明 用 电 分 路 设 计、分 别 控 制。5.4.2.5 电 气 线 路 应 采 用 暗 敷 配 线 方 式，空 调 专 线 敷 设，安 装 漏 电 过 载 保 护 器 和 可 靠 的 接 地 措 施。5.4.3 网 络 通 讯宜 设 置 可 接 入 互 联 网 的 网 络 端 口。5.4.4 电 磁 兼 容 性模 拟 仿 真 设 备 应 有 足 够 的 抗 电 磁 干 扰 能 力，产 生 的 电 磁 干 扰 限 值 应 符 合 G B 1 7 6 2 5.1 中 相 关 规 定 要 求。5.4.5 接 地 保 护5.4.5.1 应 有 有 效 的 防 雷 和 接 地 设 计，设 计 应 符 合 G B 5 0 0 5 7 和 G B 5 0 3 4 3 中 相 关 规 定 要 求。5.4.5.2 应 有 设 备 保 护 性 或 功 能 性 接 地 装 置。5.4.6 防 火 与 消 防5.4.7 消 防 设 施 与 灭 火 材 料5.4.7.1 应 设 火 灾 自 动 报 警 系 统。5.4.7.2 应 有 水、二 氧 化 碳 或 卤 代 烷 灭 火 系 统。5.4.7.3 教 学 场 所 耐 火 等 级 不 低 于 三 级。5.4.7.4 教 学 场 所 内 应 设 置 禁 烟、防 火 表 示 以 及 设 备 警 示 语。5.4.7.5 教 学 场 所 内 应 使 用 阻 燃 建 筑 制 品，其 燃 烧 性 能 应 符 合 G B 2 0 2 8 6 中 相 关 规 定 要 求。5.4.7.6 教 学 场 所 内 使 用 的 装 饰 墙 布（毡）、窗 帘、帷 幕、装 饰 包 布（毡）等 阻 燃 织 物 的 燃 烧 性 能 应达 到 阻 燃 1 级。5.4.8 消 防 通 道D B 4 2/T 8 3 6 2 0 1 255.4.8.1 在 建 筑 通 道 中，需 要 设 置 紧 急 求 救 装 置、应 急 照 明 装 置（其 照 度 不 应 低 于 0.5 l x）、灭 火 器材、安 全 标 识（标 志 灯）等 安 全 保 障 设 施。5.4.8.2 通 道 应 有 明 显 的 疏 散 指 示。5.4.8.3 教 学 场 所 应 有 安 全 出 口，安 全 出 口 的 门 应 向 疏 散 方 向 开 启，宽 度 应 不 小 于 1.5 m。5.4.8.4 通 道 高 差 变 化 处 必 须 设 置 台 阶 时，应 设 于 明 显 有 天 然 采 光 处，踏 步 应 不 少 于 三 级，且 不 得 采用 扇 形 踏 步。5.4.9 除 满 足 以 上 要 求 外，还 应 符 合 G B 5 0 3 7 0、G B 5 0 1 1 6 和 G B 5 0 2 2 2 中 相 关 规 定 要 求。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
