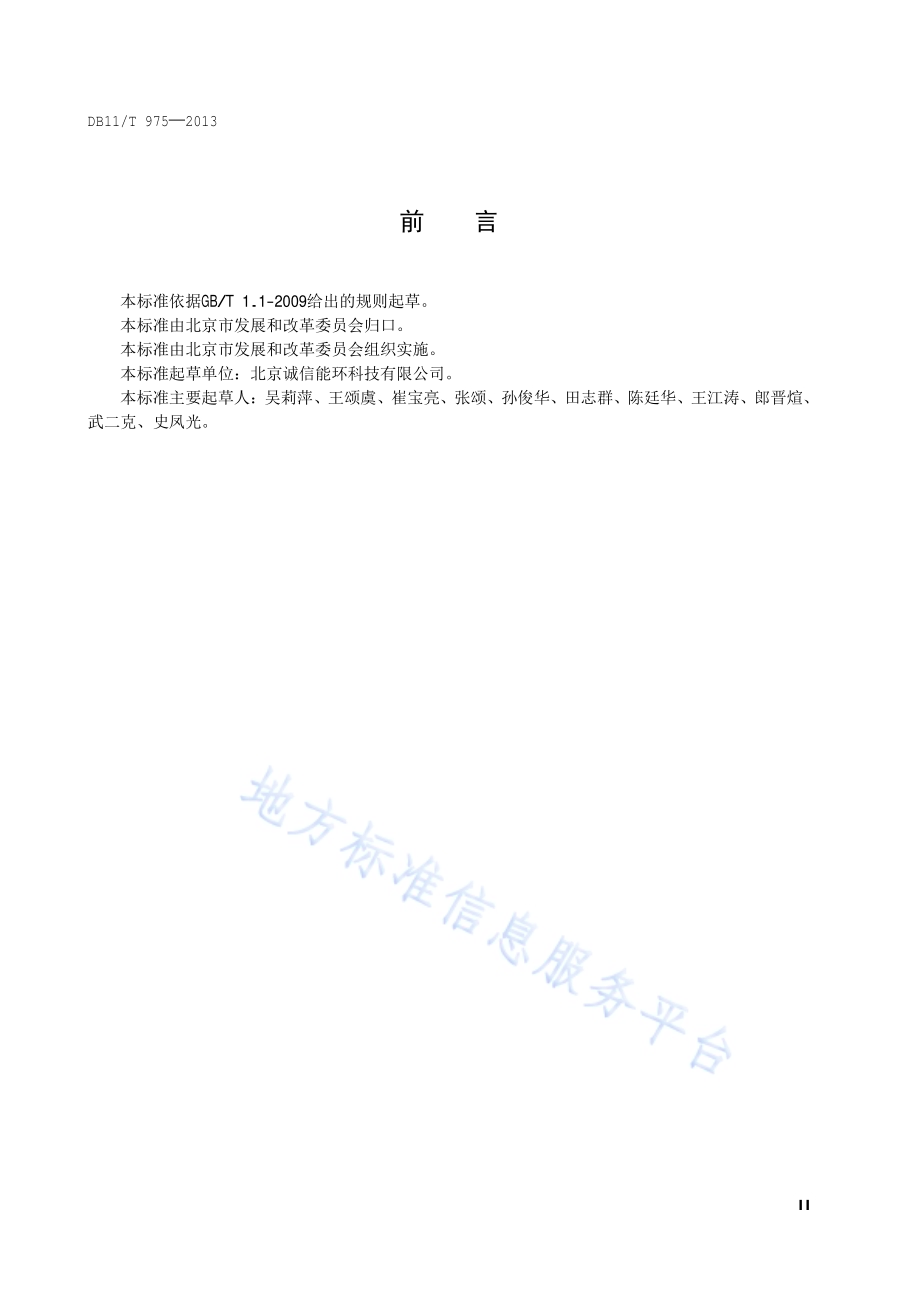

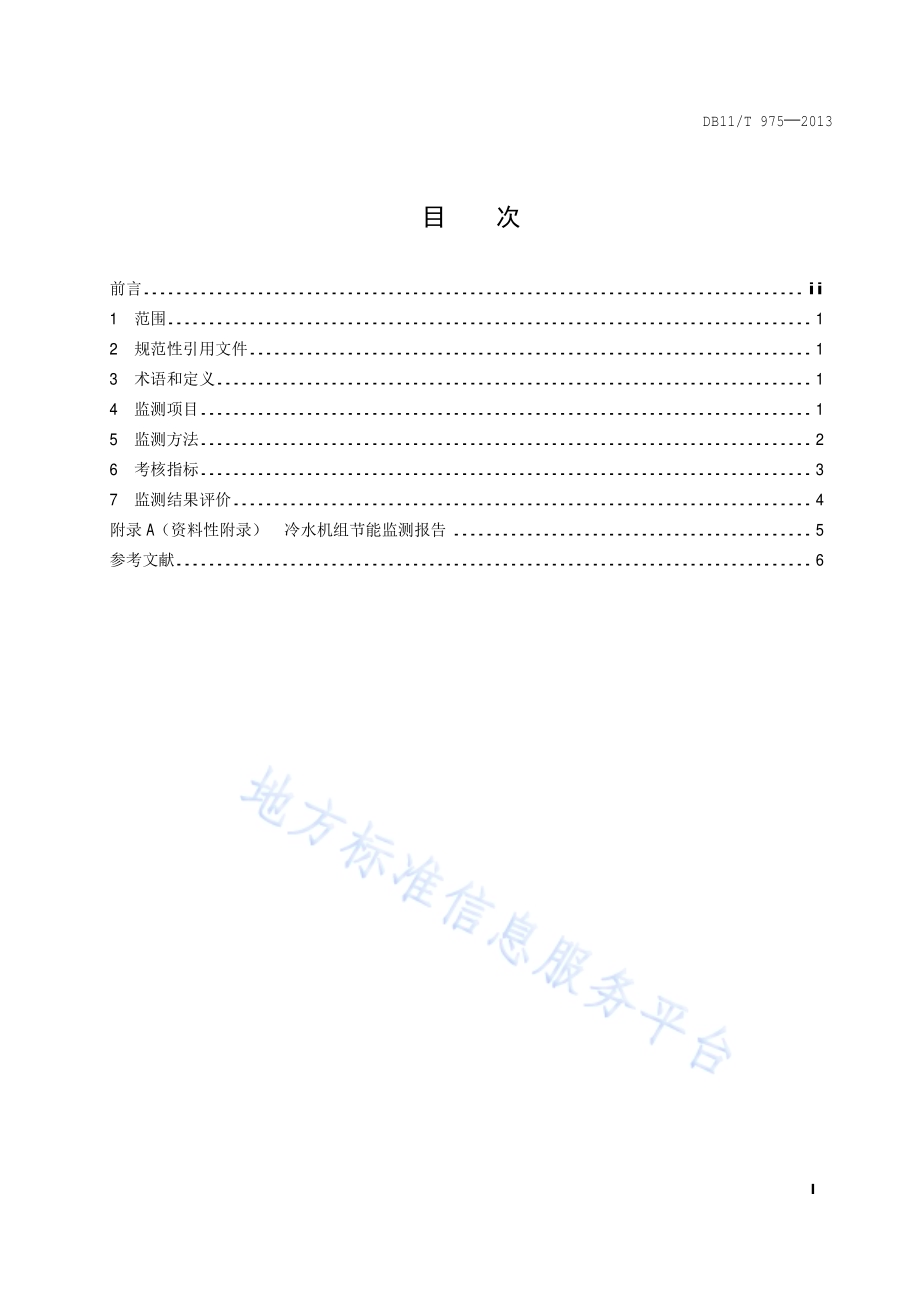

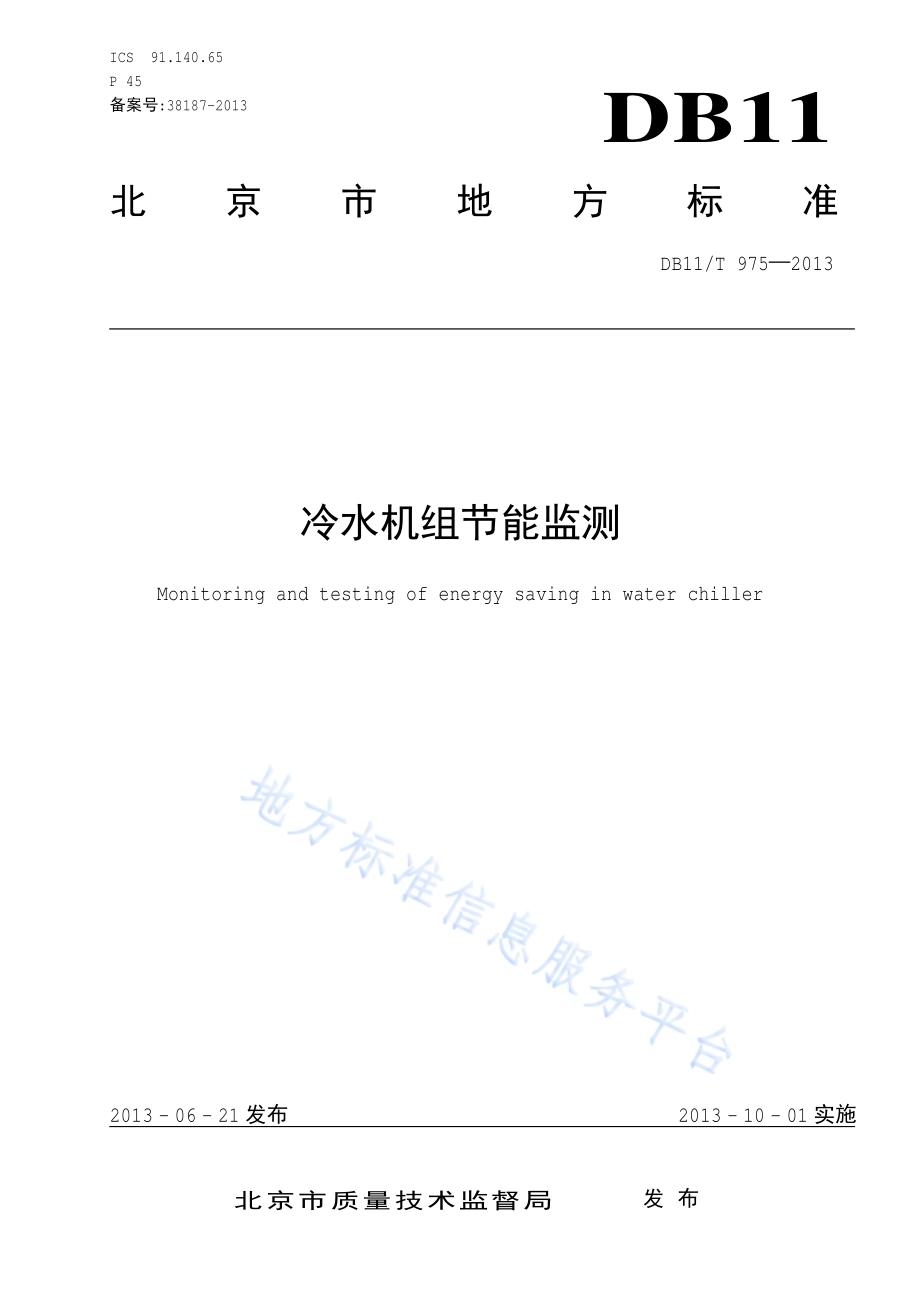

ICS 91.140.65 P 45 备案号:38187-2013 DB11 北京市地方标准 DB11/T 975 2013 冷水机组节能监测 Monitoring and testing of energy saving in water chiller 2013-06-21发布 2013-10-01实施 北京市质量技术监督局 发布 DB11/T 975 2013 I 目 次 前言.ii 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.1 5 监测方法.2 6 考核指标.3 7 监测结果评价.4 附录 A（资料性附录）冷水机组节能监测报告.5 参考文献.6 DB11/T 975 2013 II 前 言 本标准依据 GB/T 1.1-2009给出的规则起草。本标准由北京市发展和改革委员会归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京诚信能环科技有限公司。本标准主要起草人：吴莉萍、王颂虞、崔宝 亮、张 颂、孙俊华、田志群、陈廷华、王 江涛、郎晋煊、武二克、史凤光。DB11/T 975 2013 1 冷水机组节能监测 1 范围 本标准规定 了 冷水机组节能监测项目、监测方法、考核指标、监测结果评价。本标准 适 用 于蒸气压缩循 环冷水机组实 际运行工况 的节能监测。2 规范性引用文件 下列 文件 对于 本标准的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本文件；凡是不注日期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。GB/T 10870-2001 容积式 和 离心式 冷水（热泵）机组性能 试验 方法 DB11/687-2009 公 共建筑 节能 设计 标准 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 蒸气压缩循环冷水机组 the water chilling packages using the vaporcompression 蒸气压缩循 环冷水机组 是一种 由 压缩 机、蒸 发 器、冷 凝器、以及自控元 件 等 组 装成一体，可制备 和 提供 冷水的 制 冷 装置，以下均简称 冷水机组。3.2 冷水机组使用侧 The using side of the water chiller 冷水机组 使 用 侧是 指冷水机组 为建筑 物或 工 艺 提供 冷 量 的 一侧。3.3 冷水机组实际性能系数（ACOP）The actual coefficient of performance of the water chiller 冷水机组实 际 性能 系数（ACOP）是 指冷水机组 在 实 际运行 条 件 下，以 同 一 单位 表示 的 制 冷 量除 以 冷 水机组 总输入电功率得 出的 比值。4 监测项目 4.1 检查项目 4.1.1 被 监测单位 应 有 不少于 1个 制 冷 季 的冷水机组 运行 数 据 记 录，数 据 记 录 至 少应包 含如 下 信 息：机组 使 用 侧 进/出口水 温、机组 输入功率 等。DB11/T 975 2013 2 4.1.2 被 监测单位 应 有冷水机组的 维保记 录。4.2 测试项目 4.2.1 使 用 侧 进 口水 温（）。4.2.2 使 用 侧 出口水 温（）。4.2.3 使 用 侧 水 流量（m/h）。4.2.4 冷水机组 输入功率（kW）。5 监测方法 5.1 测试条件 5.1.1 冷水机组 应 在负荷稳 定的 状态 下 进 行 测 试，测 试 时间 不少于 1小时。5.1.2 冷水机组 使 用 侧 进/出口水 温、使 用 侧 水 流量 及 机组 输入功率 应 同时 测 试。5.2 测试仪表 5.2.1 一 般 要 求 监测用 仪表 应 满足 测 试 项目的要 求，仪表 应 合格、完好，并在检 定有 效 期 内。5.2.2 测 试 仪表 准 确度 测 试 用 仪表 的 型 式及 准 确度 应 符合表 1的规定。表 1 测试用仪表的型式及准确度 类型 型 式 准 确度 温度 测 试 仪表 宜采 用 铂电阻温度 计 0.2 流量 测 试 仪表 宜采 用 便携 式 超声波流量 计 2%电功率 测 试 仪表 宜采 用 三相功率表 1.5%注：测 试 用 仪表 准 确度 适 用 于 现场 测 试 环 境条 件。5.3 冷水机组实际运行性能系数 5.3.1 冷水机组 制 冷 量 冷水机组 使 用 侧 进/回 水 温度 测 点 应 布 置 在距 离 机组 进/回 水口 0.5米内，水 流量 测 点 应 位 于 进 水 或回 水 管路直管段，满足仪表 使 用 条 件。测 试 项目的测 量 方法 按 GB/T 10870-2001附录 A中 A2测 量 规定的 内 容 执 行。监测冷水机组 使 用 侧 进/回 水 温度 和水 流量，每 10分钟记 录 一 次，取算 术 平 均 值。冷水机组 制 冷 量nQ按 公 式（1）计 算：()123600cccccnWCttQr-=（1）式 中：nQ-冷水机组 制 冷 量，单位 为 千瓦（kW）；DB11/T 975 2013 3 cW-冷水机组 使 用 侧 水 流量，单位 为 立 方 米每小时（m/h）；cr-冷水 密 度，单位 为 千 克 每 立 方 米（kg/m）；cC-冷水 比 热，单位 为 千焦 每 千 克 摄氏 度 kJ/(kg)；1 ct-冷水机组 使 用 侧 进 口水 温，单位 为 摄氏 度（）；2 ct-冷水机组 使 用 侧 出口水 温，单位 为 摄氏 度（）。5.3.2 冷水机组 输入功率 冷水机组 输入功率系 压缩 机 电 动 机、油 泵 电 动 机 等 输入功率 之 和。风 冷 式 冷水机组 还 包括 冷 却风 机 电 动 机和 内 置 管 道 泵 电 动 机 输入功率。冷水机组 输入功率 的测 量 方法 按 GB/T 10870-2001附录 B规定的 内 容 执 行。输入功率 应 在 冷水机组 配 电 线 路 的 输入 端 测 试。每 10分钟记 录 一 次，取算 术 平 均 值；多 路输入 的 取其 和。冷水机组 输入功率 N按 公 式（2）计 算：iNN=（2）式 中：N-冷水机组 输入电功率，单位 为 千瓦（kW）；iN-各 输入功率，单位 为 千瓦（kW）。5.3.3 冷水机组实 际运行 性能 系数 冷水机组实 际运行 性能 系数 ACOP按 公 式（3）计 算：=nQACOPN（3）式 中：ACOP-冷水机组实 际运行 性能 系数。6 考核指标 按 照 DB11/687-2009的规定，冷水机组实 际运行 性能 系数 应 符合表 2考核指标的要 求。表 2 机组实际运行性能系数考核指标 类 型 额 定 制 冷 量（kW）考核指标 水冷 活塞 式/涡旋 式 528 528 1163 1163 4.10 4.30 4.60 螺杆 式 528 528 1163 4.10 4.30 DB11/T 975 2013 4 表 2（续）类 型 额 定 制 冷 量（kW）指标 值 水冷 螺杆 式 1163 4.60 离心式 528 528 1163 1163 4.40 4.70 5.10 风 冷 或 蒸 发冷 却 活塞 式/涡旋 式 50 50 2.60 2.80 螺杆 式 50 50 2.60 2.80 7 监测结果评价 7.1.1 本标准规定的冷水机组实 际运行 性能 系数 考核指标 是 节能监测的 最 低 合格 指标。7.1.2 监测单位 应 出 具 冷水机组节能监测报告，参 见 附录 A，并 依据本标准 作 出 合格或 不 合格 的评价。7.1.3 对 经 监测 不 合格 的冷水机组，监测单位 应提 出改 进 建 议。DB11/T 975 2013 5 附 录 A（资料性附录）冷水机组节能监测报告 报告编号：单位 名 称 监测 日期 环 境 温度 设备 名 称 设备 编号 规 格型 号 机组 类型 监测依据：测 试 用 仪表 的 型 式及 准 确度：设备运行 策略：设备 测 算 项目 机组 输入功率（kW）使 用 侧 水 流量（m/h）使 用 侧 进 口水 温（）机组 制 冷 量（kW）使 用 侧 出口水 温（）机组 负荷率（%）检 查 项目 检 查 内 容 合格条 件/指标 检 查/测 试 结果 结果评价 是 否 有 不少于 1个 制 冷 季 的冷水机组 运行数 据 记 录 是 是否有冷水机组的 设备 维保记 录 是 测试 项目 冷水机组实 际运行 性能 系数 ACOP 符合表 2规定 监测结果评价 及 改 进 建 议：单位 名 称（节能监测 专 用 章）年 月 日 DB11/T 975 2013 6 编 制：审 核：批 准：DB11/T 975 2013 7 参 考 文 献 1 GB 50736 民 用 建筑供 暖通风与空 气 调 节 设计 规范 2 GB 50019 采 暖通风与空 气 调 节 设计 规范 3 GB 19577 冷水机组能 效 限定 值 及 能 源 效率 等 级 4 GB 17167 用能单位能 源 计 量 器 具配 备 和 管 理通 则 5 GB/T 19409 水 源 热泵 机组 6 GB/T 15316 节能监测技术 通 则 7 JGJ/T 177 公 共建筑 节能 检 测标准 8 JB/T 7249 制 冷 设备 术语
